Бур тисэ своими руками: устройство, особенности и отзывы

Особенности, которые имеет фундамент ТИСЭ

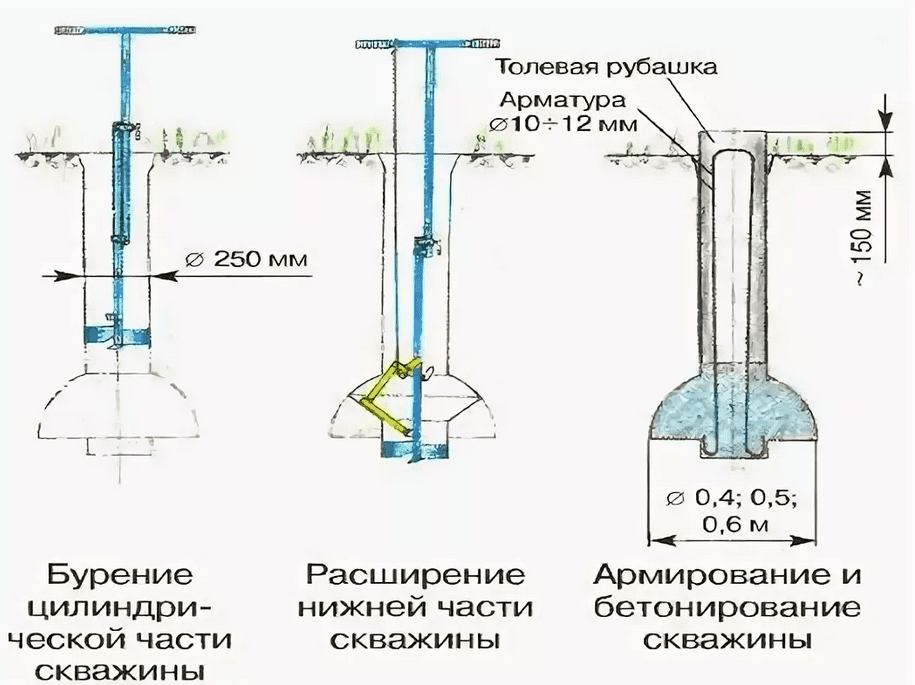

Схема устройства фундамента ТИСЭ.

Эта конструкция представляет собой столбчато-ленточную версию, в состав которой входят сваи, связанные между собой железобетонным ростверком.

Чтобы возвести такой фундамент, необходимо использовать только высокопрочные сваи, они имеют необычную форму. В нижней части такие сваи имеют полусферическое расширение, что придает им повышенную надежность и прочность. Благодаря наличию такого расширения сваи имеют повышенную площадь опоры, соответственно, увеличивается их несущая способность.

Фундамент, который изготовлен по технологии ТИСЭ, благодаря особенной форме сваи может выдерживать высокую нагрузку не только легких каркасных домов, но и каменных сооружений, при этом нет усадки. Сваи, имеющие полусферические части, не выдавливаются силами, возникающими при пучении грунта, и не поднимаются от действия сил морозного пучения.

Использование технологии ТИСЭ позволяет строить ростверк путем армирования и бетонирования в дощатой опалубке. Фундамент, который выполнен своими руками по технологии ТИСЭ, обеспечивает то, что ростверк не соприкасается с грунтом, он связывает сваи, и нагрузка, оказывающаяся зданием на фундамент, равномерно распределяется.

Наличие некоторого расстояния между грунтом и ростверком не дает выталкивающим силам действовать на фундамент. Указанная особенность обеспечивает дополнительную надежность фундаменту, выполненному по технологии ТИСЭ.

Универсальность такого фундамента

Схема отмостки при фундаменте ТИСЭ.

Использование подобной технологии подходит для строительства фундамента зданий любых типов, как каркасных, так и каменных или бетонных, высотой в несколько этажей.

Использовать фундамент, выполненный по технологии ТИСЭ, можно практически при любом уровне грунтовых вод. Он может строиться как на песчаных, так и на глинистых почвах, а все работы можно выполнять своими руками.

Эффективно использовать такой фундамент и в районах, где повышена сейсмическая активность. Он может строиться даже в условиях вечной мерзлоты. Такая конструкция, выполненная своими руками, также сводит к минимуму действие вибрации, которая возникает, если дом находится вблизи железнодорожной станции или автомагистрали.

Особенности фундаментов ТИСЭ

Фундамент ТИСЭ: схема устройства.

Универсальный фундамент по технологии ТИСЭ – это столбчато-ленточная конструкция, где бетонные сваи связаны между собой железобетонным монолитным каркасом. В строительстве используются только высокопрочные бетонные конструкции необычной формы.

Снизу конструкции предусмотрены полусферические расширения, которые обеспечивают дополнительную надежность и прочность несущих элементов. Такая конструкция обеспечивает большую площадь опоры и равномерное распределение массы на всю площадь перекрытия в грунтах всех типов.

Особенность технологии в том, что сваи ТИСЭ сделать самостоятельно прямо на строительной площадке не составит труда. Поэтому не удивительно, что ТИСЭ пользуется популярностью и обладает широкой распространенностью, особенно в учетом того, что можно сделать ТИСЭ своими руками, а не покупать готовые строительные конструкции.

Она способна выдержать массу больших каркасных домов и каменных сооружений без усадки. Сваи стойкие к морозу и вспучиванию грунтов, поэтому нет вертикального смещения будущих зданий. При создании проекта фундамента на склоне с большим градиентом спуска, нужно изначально предусмотреть сваи различной длины.

Сваи ТИСЭ соединяются между собой армированием и бетонированием в опалубке. Если строитель делает фундамент ТИСЭ своими руками, тогда опалубка не соприкасается с грунтом, он только соединяет сваи между собой, а нагрузка самого здания равномерно распределяется по всей площади покрытия свай. Почему опалубка не должна соприкасаться? Чтобы выталкивающие силы грунта не действовали на фундамент. Поэтому здания на таких фундаментах – это надежность и долговечность.

Расчет фундамента ТИСЭ

Методика расчета ничем не отличается от расчета в общем случае. Рассчитывается нагрузка от дома, а затем сравнивается с общей несущей способностью планируемого количества и диаметра свай.

Сначала на плане дома расставляете сваи. Они обязательно должны быть в углах и в местах примыкания простенков. Если расстояние между сваями получается больше 3 метров, между ними ставят промежуточные. Так расставляете на плане все опоры, придерживаясь правила:

  • минимальное расстояние — 1,5 метра;
  • максимальное 3 м.

Затем рассчитываете нагрузку от дома. Для этого сначала необходимо посчитать вес дома (все стройматериалы + мебель, сантехника, тяжелая бытовая техника).

Усредненные нагрузки от разных типов узлов дома

Если говорить усреднено, то для зданий из кирпича или ракушняка на каждый квадрат площади можно брать 2400 кг, из легких строительных блоков (пенобетон, газобетон и т.п.) — 2000 кг, из древесины и каркасники — 1800 кг. По этим усредненным нормам можно предварительно ориентироваться. Если же вы решите все считать серьезно, нужно будет соблюдать всю методику: считать, материалы стен, перекрытий, кровли, отделки и т.д. Так как технологии и материалы могут использоваться разные, расхождения тоже могут быть значительными.

Полученное значение умножаем на поправочный коэффициент — 1,3 или 1,4. Это запас прочности. Полученная цифра — это нагрузка, которую нужно будет передать через сваи.

Теперь по таблице подбираете, какой диаметр должна иметь свая, чтобы она смогла передать необходимый вес.

Несущая способность свай разных диаметров в различных грунтах

Если планируемое количество колонн с расширением выбранного диаметра может передать требуемую нагрузку, вам переделывать ничего не нужно. Если передаваемая масса слишком мала, необходимо или увеличить количество свай или сделать «пятку» большего диаметра.

Особенности технологии

Аббревиатура ТИСЭ расшифровывается как «технология индивидуального строительства и экология». Данная строительная методика была разработана и запатентована инженером Р.Н. Яковлевым, который, кроме самой технологии, создал также и специальный рабочий инструментарий – ручной бур с ножом особой формы.

Сваи-столбы

Данная методика является по своей сути гибридной, вобравшей в себя плюсы столбчатых и свайных технологий. Чисто технически она относится к буронабивным, так как возведение фундамента ТИСЭ производится при помощи заливки бетона в заранее пробуренную скважину.

Отличительной особенностью сваи ТИСЭ является то, что она имеет своеобразную конструкцию с расширением в её нижней части. Подобного расширения не имеют другие сваи, предназначенные как для забивки, закрутки, так отливаемые по буронабивной методике. Данное расширение-подошва играет роль опорного основания и сближает сваю Яковлева с опорой столбчатого фундамента. Оно увеличивает площадь опоры каждого столба, уменьшая тем самым показатели удельного давления постройки на грунт.

Устройство фундамента ТИСЭ

Из-за того, что устройство опор производится исключительно с помощью мускульной силы человека, они обладают ограниченной несущей способностью. На нём не рекомендуется устанавливать чересчур массивные постройки – кирпичные дома или здания из монолитного железобетона.

Отлично подходит фундамент ТИСЭ для каркасного дома, также на нём можно установить гараж, баню или иное не слишком массивное строение. Помимо распределения давления веса здания на грунт, подошва сваи играет также роль своеобразного якоря.

Область применения

Строительство фундамента ТИСЭ

Данные преимущества свайного фундамента ТИСЭ и определяют область его использования. Это слабые болотистые почвы, а также глинистые, суглинистые и супесчаные грунты с высоким уровнем насыщения влагой. Именно такие почвы наиболее подвержены зимнему вспучиванию.

Обычно при строительстве домов на водонасыщенных грунтах для борьбы с эффектом вспучивания применяются различные дорогостоящие технологии.

  1. Устройство эффективной дренажной системы. Дренаж предназначается для отвода грунтовых вод от основания здания. Работы связаны с проведением обширных земельных работ, выемкой грунта, укладкой отводных труб, заполнением траншей крупнофракционным материалом и т.д. Минус устройства дренажа – большие затраты времени и сил, а также высокие финансовые расходы.
  2. Использование в качестве несущей опоры для дома монолитной плиты. Мелкозаглублённый фундамент-плита заливается поверх песчано-гравийной подушки, смягчающей давление мёрзлого грунта. Отсутствие жёсткой сцепки основания с почвой дают ему возможность «плавать» – подниматься и опускаться вместе с грунтом, избегая деформаций и разрушения. Недостатки фундамента-плиты: он предназначается для небольших строений с малой массой. Если же необходимо возведение габаритных построек, например, двухэтажного жилого дома, то расходы на заливку плиты основания возрастают в геометрической прогрессии.
  3. Применение свай в качестве несущих опор. В данном случае свайная технология является наиболее предпочтительной. Сваи заглубляются ниже уровня промерзания почвы, что уменьшает силы пучения, воздействующие на основание здания. Заглублённые сваи позволяют оптимизировать процесс строительства на сложных грунтах, ускоряя и удешевляя работу благодаря отсутствию дорогостоящих землеройных работ. Но данная технология также имеет свои недостатки: в отдельных случаях сваи могут выталкиваться промёрзшим грунтом. Происходит это от того, что, замерзая, расширившийся грунт схватывает верхнюю часть сваи и увлекает её за собой вверх.

Технология ТИСЭ позволяет избежать возможного выдавливания сваи. Расположенное внизу расширение упирается в лежащие выше слои почвы, и мёрзлый грунт, поднимаясь вверх, просто скользит по поверхности сваи. Основное условие: ТИСЭ фундамент должен быть заглублён ниже уровня промерзания почвы, иначе опора будет попросту выдавлена снизу.

Фундамент ТИСЭ под дом

Данный показатель может иметь разные значения для каждого региона. Узнать уровень промерзания для определённого города можно из сводных таблиц СНиП.

Фундамент на сваях

Применение свайного фундамента в строительстве предоставляет возможность осуществлять возведение строений и зданий на местах, сугубо не предназначенных под эти цели. Под это подходит водная гладь, заболоченные участки и иные земельные наделы, подверженные увеличению уровня грунтовых вод.

В случае возведения такого типа оснований используются сваи, которые размещаются в грунте в месте предполагаемого строительства. Далее обустроенный фундамент оборудуется поперечными связующими балками и происходит дальнейшая установка дома. Рекомендации по его обустройству довольно просты, в связи с этим пользуются значительной популярностью при строительстве своими руками на земельных наделах нестандартного типа путем использования свайного бура.

Принципы расчета свайного фундамента

Самостоятельно проводится упрощенный расчет, который сводится к определению их количества и размеров. Для свайно-винтового фундамента применяется следующая методика.

Диаметр сваи

Можно использовать практические рекомендации:

  • сваи 57 мм. Их можно применять только для заборов и ограждений;
  • сваи 76 мм могут выдерживать нагрузку 3 тонны, что достаточно для облегченных строений;
  • сваи 89 мм с несущей способностью до 5 тонн. Они способны удерживать одноэтажные каркасные дома и хозяйственные постройки умеренного веса;
  • сваи 108 мм способны нести нагрузку до 7 тонн. Их можно применять для одно- и двухэтажных деревянных, кирпичных и блочных сооружений.

Высота (длина) сваи

В расчетах учитываются следующие параметры:

  1. Плотность почвы. Заглубление сваи должно достигать плотного слоя грунта, что определяется по результатам геологических изысканий. Если они не проводились, то бурится скважина глубиной порядка 1 м. Если в процессе ее бурения достигаются плотные слои, то выбирается стандартная винтовая свая длиной 2,5 м. При более глубоком их расположении скважину придется бурить до их достижения и практическим путем определить необходимое заглубление.
  2. Рельеф участка. Обязательно учитывается уклон площадки, т.е. перепад высот. Этот параметр определяется с помощью нивелира или строительного уровня и рулетка. В самой высокой точке устанавливается стандартная свая 2,5 м. Далее, к этой длине добавляется фактическая разница в высоте грунта. При перепаде более 50 см дополнительно создается запас по длине сваи порядка 0,5 м.

Количество опор

Оно зависит от размеров и веса сооружения. При выборе шага установки свай можно использовать такие рекомендации:

  • деревянные и каркасно-щитовые строения – шаг до 3 м;
  • стены из пеноблоков (шлакоблоков) – до 2 м;
  • заборы и ограды облегченного типа – 3,3-3,6 м.

Общее количество свай определяется по плану сооружения. Обязательно устанавливаются они по углам и в месте примыкания внутренних стен. Затем по всему периметру равномерно намечаются точки монтажа опор с нужным шагом.

В месте установки печи или камина следует запланировать установку сразу 2-х свай. Отдельно размечаются опоры для пристроек, крыльца.

Расчет буронабивных свай имеет определенную специфику. Для них необходимо рассчитать несущую способность по формуле Р = 0,7RxF+0,8Uxfxl, где:

  • R – сопротивление грунта (берется по таблице);
  • F – площадь свайной опоры;
  • U – периметр сваи;
  • f – сопротивление грунта по боковой поверхности (табличный параметр);
  • l – высота несущего слоя.

В частном строительстве чаще всего применяются сваи этого типа (буронабивные) диаметром 22-26 см. Размещаются они с шагом 2,1-2,6 м.

Как рассчитать глубину погружения

Глубина погружения свай определяется исходя их их типа:

  • Сваи-стойки погружаются на глубину залегания плотных слоев грунта. В данном случае никакой расчет не поможет, необходимо бурение пробных скважин и определение истинного уровня твердых грунтов.
  • Висячие сваи имеют несущую способность, которая определяется свойствами грунта и длиной боковых поверхностей. Чем выше нагрузка, тем длиннее и, соответственно, глубже должна быть погружена свая.
  • Буронабивные сваи опираются преимущественно на широкую площадку — подушку. Ее площадь определяется сопротивлением грунта и величиной вертикальной нагрузки.
  • Для винтовых свай глубина погружения определяется уровнем промерзания грунта в зимнее время. Этот параметр актуален для всех видов свай, но остальные виды обычно и так погружаются намного ниже.

Полный инженерный расчет глубин погружения представляет собой сложную и ответственную задачу, за которую не все специалисты рискуют браться.

Поэтому самостоятельный расчет настоятельно не рекомендуется, следует обратиться в специализированную проектную организацию.

Как минимум, можно воспользоваться онлайн-калькулятором.

Вычисление высоты над землей

Высота свайного фундамента над уровнем земли определяется высотой верхней линии ростверка.

Выбор правильного значения обусловлен несколькими факторами:

  • Толщина снежного покрова в зимнее время.
  • Возможность подтопления, уровень воды во время весенних паводков.
  • Уровень залегания грунтовых вод.
  • Температурные условия в регионе.

Сопоставляя эти параметры приходят к выбору оптимальной высоты подъема ростверка.

Оптимальными значениями принято считать 30-40 см для обычных оснований и 1,5-1,7 м при наличии цокольного помещения.

Сваи ТИСЭ — основа свайно-ростверкового фундамента ТИСЭ

Есть еще один недостаток, но уже из практики применения бура: им работать нелегко. Сама конструкция интересна. Это не лопасть, обернутая вокруг стержня, а некоторая емкость, с составным дном. На пластинах, которые формируют дно, приварены четыре лезвия, поставленные под углом. Когда вы вращаете бур, они взрыхляют землю. Так как дно не сплошное, грунт попадает в корпус, откуда его нужно вынимать.

Порядок работ такой: покрутили несколько раз бур вокруг своей оси, вынули, вытряхнули грунт. Снова опустили в ямку, провернули несколько раз, и т.д. Технология несложна, но работа утомительная. Сам аппарат весит 7-9 кг, плюс грунт. Поднимать, опускать его нужно часто. В общем, утомительно. Плюс — не нужны механизмы. Минус — работа в физическом плане нелегкая. Особенно если грунт каменистый или из плотной глины.

Расчет фундамента ТИСЭ

Нагрузка стен и перекрытий на фундамент

Чтобы при строительстве не пришлось исправлять допущенные ошибки, нужно правильно произвести расчет показателей: глубины бурения, числа опорных столбов и расстояния между ними. По результатам вычислений подготавливаются чертежи.

Для правильных расчетов нужно представлять, какова будет масса нагрузки на фундамент. Она складывается из нескольких составляющих – веса самого здания, оборудования и техники, снегового слоя. Массу дома, в свою очередь, составляют нагрузки, создаваемые фундаментом, стеновыми конструкциями, напольным покрытием, перекрытиями, крышей.  Чтобы найти вес любого из этих компонентов, нужно знать его пространственные размеры и удельную весовую величину использованного материала.

Эксплуатационные нагрузки включают в себя установленную в жилище технику, предметы мебели, хозяйственные коммуникации, а также суммарный вес жильцов. Нагрузки на перекрытия между этажами и на цоколь могут достигать 200 кг. Для чердака значение меньше – в районе 100 кг.

Вычислив вес, воздействующий на фундамент, нужно узнать несущую способность сваи ТИСЭ.  Ее определяют по таблице, зная сопротивление почвы. Последняя величина зависит от ее состава и размера частиц – параметров, определяемых при исследовании грунта перед строительными работами. Несущая способность определяется сопротивлением и диаметром свайного основания. Если поблизости нет грунтовых вод, рядом с расширенной частью вследствие проникновения состава из цемента формируется скопление грунтобетона. При достаточной толщине оно повышает несущую способность примерно в 1,5 раза. Но на практике для надежности следует брать расчетное значение.

Глубину бурения определить несложно – она зависит от уровня вымерзания грунта. Берется табличное значение, характерное для данного региона. Бурить почву нужно на 0,2 м глубже данной отметки.

Принципы технологии, ее плюсы и минусы

Название «ТИСЭ» означает «Технология индивидуального строительства и экология». Сваи ТИСЭ и оборудование — главные новшества, из-за них здание получается прочным и не оседает в течение десятилетий.

Сваи имеют куполообразную расширенную подошву. Эта «стопа» увеличивает площадь опоры строения, что приводит к его большей устойчивости, особенно на пучинистом грунте. После возведения свай их связывают горизонтальной бетонной «лентой», называемой «ростверк». Его располагают над почвой на сваях для исключения влияния пучения земли.

На столбах строится здание массой до 20 тонн, например, бревенчатый или кирпичный дом, гараж. Для возведения этажного строения можно использовать материал из газобетона, так как он легче других материалов.

Внимание! Строить здания с более чем тремя этажами не рекомендуется

Преимущества технологии ТИСЭ

Популярность метода обусловлена следующими факторами:

  1. Нет нужды в привлечении тяжелой техники, сторонних специалистов.
  2. Из-за утолщений на сваях фундамент по технологии ТИСЭ возводится с небольшими затратами.
  3. Строить можно без электричества. Используется ручной труд.
  4. Фундамент простоит долго, так как он не контактирует с землей. На него не оказывается давление почвы при замерзании или оттаивании.
  5. ТИСЭ технология успешно внедряется в сейсмических зонах, в условиях вечной мерзлоты, в песках и глине.
  6. Коммуникации можно подвести уже после постройки здания, так как дом находится над землей.

Наряду с плюсами метода нужно указать и отрицательные стороны.

Фундамент ТИСЭ: какие недостатки имеет

Выделяя недостатки фундамента, нужно отметить следующее:

  1. Нельзя начинать строительство на болотистом или скальном грунте.
  2. На каменистой почве возрастает сложность бурения. Придется обращаться к электрическим установкам, что увеличит общие затраты.
  3. Подвал под фундаментом строится не под всей площадью здания.
  4. Отмостку нужно делать широкую, чтобы уберечь фундамент от влаги.

Внимание! Из-за того, что дом немного приподнят над землей, будет сквозняк, помещение будет холодным. Необходима теплоизоляция и вентиляция

Что такое свайно-ростверковый фундамент

Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.

Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки.  В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.

Так выглядит свайно-ростверковый фундамент вынутый из земли

Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи.  Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.

Различают свайные фундаменты с высоким и низки ростверком

Как работает ростверк и что он дает

Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.

Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай.  Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.

Ленточный фундамент на сваях

Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.

В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.

Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.

В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.

При воздействии сил пучения на ленту, «пятки» свай, да и они сами, не дают возможности грунтам сдвинуть фундамент. Потому ленточно-свайные фундаменты — отличный выбор на сильно пучнистых почвах. Затраты при этом гораздо выше, чем при строительстве обычного свайного фундамента, но намного ниже, чем при строительстве ленты ниже глубины промерзания.

Что такое фундамент ТИСЭ и сфера его применения

По своей конструкции фундамент ТИСЭ относится к свайным основаниям. От классической версии он отличается тем, что имеет специальное расширение сферической формы в нижней части опоры, которое образует своеобразную «пяту».

Другим отличием можно считать наличие ростверка, представляющего собой ленточную монолитную конструкцию, которая служит как для объединения свай, так и для равномерного распределения нагрузки на несущие конструкции.

При этом в зависимости от геологической обстановки на участке монолитный ростверк, представляющий, по сути, импровизированное ленточное основание, может заливаться в опалубку, установленную, как правило, на высоте 100-200 мм от уровня земли.

Необходимость приподнять ростверк над землей связана с тем, чтобы минимизировать или полностью исключить воздействие на него сил от пучения грунта.

Но в некоторых случаях, например, на песчаных грунтах, допускается устройство ростверка в виде мелкозаглубленного основания.

Появление технологии напрямую связано с разработкой специального бура, позволяющего легко подготавливать скважину под заливку свай с расширением на конце.

При этом главная привлекательность этой технологии для частного застройщика была связана с тем, что объем работ и их трудоемкость по устройству фундамента для дома, сарая, бани и других построек являются сравнительно небольшими.

При этом справиться с такой задачей мог практически каждый владелец загородного участка: или самостоятельно, или с привлечением двух-трех помощников.

Использование технологии ТИСЭ позволяет возводить надежный фундамент, не подверженный воздействию негативных факторов, например, таких как высокий уровень грунтовых вод и пучение почвы.

Наличие расширения на конце сваи, нижний край которой уходит ниже уровня промерзания в грунт, позволяет обеспечить надежность и стабильность зданиям, фундамент которых возведен с использованием технологии возведения фундаментов ТИСЭ.

Кроме того, на участках с большой глубиной промерзания строительство ленточного основания является весьма затратным и трудоемким.

Возводить дома и здания с фундаментами ТИСЭ можно практически на любых грунтах, и именно из-за такой особенности такое основание считается универсальным. Единственным ограничением могут стать участки с плывунами.

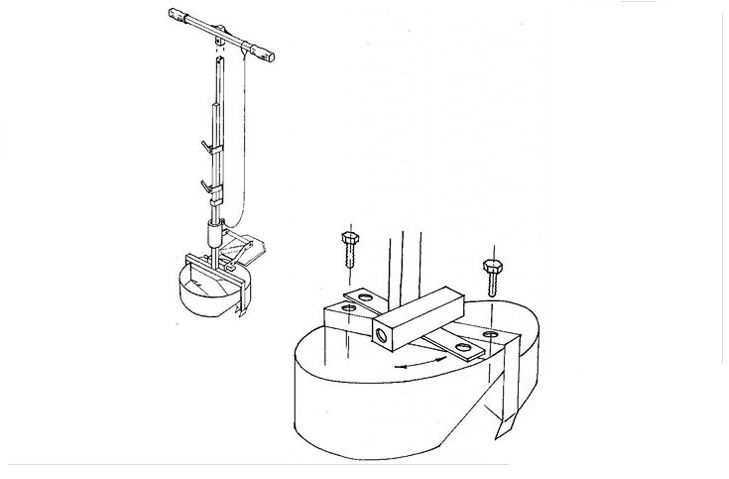

Как устроен бур ТИСЭ и принцип работы

Бур ТИСЭ — это устройство, в состав которого входит раздвижная штанга, грунтовой накопитель, откидной плуг. Управляет плугом специальный шнур. В сложенном состоянии длина этого инструмента будет составлять 135-140 см, а в рабочем виде — 230 см (ширина рукоятки при этом — 55 см). Диаметр инструмента фирмы «ТИСЭ» составляет 25 см, а размер расширения внизу — 60 см.

Главным отличием от обычного садового бура является наличие специальных резцов, что эффективно справляются с задачей вспахивания грунта. Привычный направляющий штырь в самом буре, что находится в накопителе, в этом приборе представлен отверстием, которое позволяет свободно проходить почве. Это отличие помогает снизить усилия, что прилагаются сверху. Строго вертикальное положение обеспечивается стенками накопителя, что не позволяют устройству отклоняться в стороны.

Принцип работы бура ТИСЭ довольно прост. В местах, где будут находиться скважины, необходимо выкопать ямки, глубина которых будет составлять приблизительно половина лопаты, а затем следует начать сам процесс бурения. Осуществляя бурение этим прибором, глубину проникновения в грунт регулируют при помощи штанги. Рыхление производится грунтоприемником. Расширение скважины происходит за счет работы лопатки.

Описание процесса:

  • для оптимизации процесса, следует произвести бурение 6 скважин, а затем сделать расширение, что сэкономит время, которое затрачивается на переоборудование буровой установки;
  • чтобы бурение песчаного грунта прошло легче, следует залить в подготовленную яму до 30 литров воды на ночь. Утром процедура расширения пройдет значительно проще;
  • при расширении бур и прилегающая к нему штанга обязательно должны осуществлять вращательные движения, на штангу следует надеть откидную лопатку и прикрепить, используя шпильки, к основанию грунтоприемника бура;
  • откидную лопатку поднимают благодаря шнуру, а процесс опускания ее производится автоматически.

Как сделать такой прибор?

Чтобы сделать бур ТИСЭ своими руками, понадобится часть трубы, ее диаметр должен варьироваться в пределах 25 – 32 см.

Чтобы инструмент выполнял резку по почве, понадобится половина диска от круглой пилы. Эти два материала составляют основу приспособления, но помимо этого понадобятся еще дополнительные инструменты.

Остальные части бура и приспособления:

  • прибор для сварки;
  • штанга из металла с рукояткой (если нужны более глубокие отверстия, то нужно иметь конструкцию, которая может выдвигаться, и фиксатор);
  • часть трубы из металла (по ее ширине будут делаться отверстия в грунте);
  • три штуки петель из металла;
  • пруток из металла (для управления буровой пластиной);
  • пластина из металла;
  • диск от круглой пилы (две половины);
  • краска от коррозии металла.

Как можно заметить, особо экзотичных материалов нет – все это можно найти дома, если человек строит загородный дом.

Как было сказано выше, основой инструмента будет труба от водопровода, которая нужна, чтобы накапливать грунт.

Чтобы сделать бур ТИСЭ своими руками, рекомендуется иметь под рукой фото или чертеж устройства, который дан выше, чтобы иметь наглядный пример того, как это должно выглядеть.

Итак, чтобы сделать такой прибор самостоятельно, нужно, во-первых, приварить половинки от пилы под несильным углом ближе к концу металлической штанги.

При этом не нужно забывать, что приваривать следует горизонтально и нужно оставить наконечник. В результате получаются две части, которые выполняют режущую функцию.

Затем над этими двумя частями пилы следует приделать часть вашей трубы, которая будет накапливать грунт во время бурения.

Потом нужно приварить резцы, которые помогут делать отверстия даже в жестком грунте при неблагоприятных погодных условиях.

Резцы нужно приваривать с внешней стороны трубы-накопителя. Количество резцов можно сделать от двух до шести штук, по желанию. На их количество влияет тип почвы и на какие погодные условия будет рассчитан инструмент.

Чтобы на дне отверстия можно было сделать полусферическую полость, необходимо приварить три петли из металла – на полоске из металла и на штанге.

На полоске петля нужна, чтобы формировать полусферу. В принципе, петля может быть и не совсем ровной, главное, чтобы она могла создать хорошую основу для фундамента дома.

Пруток нужно закрепить в конце пластины.

В результате благодаря петлям и прутку режущие части пилы смогут подниматься и опускаться, если понадобится.

Ширину полусферы внизу отверстия можно будет фиксировать, если приварить к буровой штанге еще петель.

Радиус скважин зависит еще и от того, на какое расстояние опущена пластина, которую закрепили на буре. После того как бур ТИСЭ готов, можно покрыть его краской против коррозии.

Выше представлено фото, как соединяются две части конструкции бура.

Видео-урок:

Правильный выбор бура

Чтобы определиться с необходимым типом бура, следует внимательно проанализировать все характеристики будущей постройки. В варианте бурения отверстий под сваи с диаметром до 30 см для сокращения расходов целесообразнее использовать ручной инструмент

Однако, важно учитывать, что такой бур позволяет выполнять ямы с глубиной до 5-6 м. При больших требуемых значениях представленных характеристик рекомендуется применять электрическое оборудование

Бур ручного типа и принцип его обустройства

Для снижения трудовых и финансовых затрат при возведении свайного фундамента своими руками рекомендуются к использованию следующий ручной инструмент: буры серии БС марок «250» и «350», отличающихся друг от друга диаметром стержня.

Нелишним будет рассмотреть в сравнении с названными приспособлениями буры маркировки «ТИСЭ» с префиксами «Ф» и «Ф-М».

Представленные модели имеют ряд характерных признаков, обуславливающих их выбор:

  • низкая стоимость;
  • высокое качество бурения;
  • прочность и термостойкость бура;
  • использование инструмента без специальных теоретических и практических навыков.
  • рукоять для вращения и разворота;
  • штанга с возможностью регулирования длины работ;
  • механизм выведения излишков грунта;
  • наконечник-лопатка.

Изготовление бура в домашних условиях

Использование приспособлений, выполненных своими руками, значительно позволяет сократить траты и поэтому набирает все большую популярность. В действительности, строительство – затратная процедура, поэтому любые способы сэкономить средства застройщиком буду только приветствоваться. Несмотря на видимую сложность буровой установки, процесс ее возведения довольно прост.

По опыту профессионалов, ручной бур, выполненный по технологии ТИСЭ – наиболее оптимальный инструмент для быстрого и качественного проведения бурильных работ. Для того чтобы полученное приспособление справилось с поставленной задачей, а также обеспечило его надежное продолжительное функционирование необходимо учесть следующие нюансы:

  • для предотвращения углубления инструмента в грунт при его эксплуатации следует полости в форме полусфер изготавливать так, чтобы при вращении они двигались в обратном от земли направлении;
  • для предотвращения захлебывания инструмента и оптимального вывода излишков грунта режущая пластина должна быть изначально изогнутого типа;
  • впоследствии при формировании полусфер инструмента режущую пластину следует выпрямить.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сайдинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
