Маркировка свай железобетонных забивных

Виды и образа забивных свай

С позиции материала, используемого при производстве забивных свай, все разнообразие можно разделить на три вида:

сваи забивные металлические. Используются негусто из-за дороговизны и меньшей, по сравнению с ЖБ сваями, несущей способностью. Для производства сваи используют трубы, рельсы, швеллер. Преимущество – сравнительно меньший вес. Срок службы – 40-60 лет;

сваи забивные деревянные. Используют лишь для фундамента небольших, легких строений, преимущественно для деревянных и каркасных домов, т.е. сфера их применения ограничена частным стройкой. Существенными недостатками является дороговизна (дорогие породы деревьев: дуб, лиственница, бук, ясень), трудоемкость производства. При установке на твердых породах грунта конус деревянной сваи углубляется металлическим наконечником. Характеристики сваи из дерева: диаметр – 200-400 мм, длина 3-8 м.п. Срок службы – 50 лет;

сваи забивные железобетонные. Бетонные, усиленные армированием конструкции. Срок службы – до 150 лет.

Прочие разновидности будут касаться железобетонных свай и представлены в таблице:

№ п/п	Классификационный признак	Детализация
1	По типу армирующего каркаса	– напрягаемые (применяется термически и механически упрочненная стержневая горячекатанная арматура или высокопрочная проволока);– ненапрягаемые (применяется стержневая горячекатанная арматура).
2	По конфигурации поперечного сечения	– квадратное; – прямоугольное; – круглое.
3	По форме продольного сечения	– призматические; – цилиндрические.
4	По наполнению внутренней полости	– непрерывного сечения (цельные) – 10 типоразмеров¬; – полые (с круглой или квадратной полостью) – 26 типоразмеров.
5	По возможности наращивания	– монолитные; – составные (заключающиеся из нескольких частей с цанговым или сварным стыком).
6	По типу формирования нижнего наконечника	– цилиндрические; – с расширением; – с пятой.

Маркировка железобетонных свай

Рекомендации по маркировке забивных ж/б свай содержатся в ГОСТ 19804-91 и ГОСТ 23009. Маркируются сваи буквенно-числовой последовательностью, в какой:

вторая – номер варианта армирования (при использовании ненапрягаемой арматуры) и класс (для сваи с напрягаемой арматурой);
первая группа – тип сваи, и ее размеры;
третья – характеристики сваи.

Существующие образа забивных свай в соответствии с положениями ГОСТ 19804-91 приведены в таблице:

Расшифровка маркировки

Забивные сваи имеют свою типизацию, с которой сталкиваясь люди теряются. Всё это потому что сокращения порой полностью не соответствуют полному названию. Рассмотрим некоторые сокращения типов забивных свай.

Тип С

Классификация происходит следующая:

Сечение: квадратное сплошное

Конструкция: как цельные так и составные

Тип армирования: поперечное

Серия: 1.011.1-10

В наличии сваи забивные сечением 30x30, 35x35, 40x40

Сваи забивные сечением 300x300	Вес, кг	Длина, мм	Возможные классы бетона
С50.30	1150	5000	B20 B22.5 B 25 В 30
С60.30	1380	6000
С70.30	1610	7000
С80.30	1840	8000
С90.30	2070	9000
С100.30	2300	10000
С110.30	2530	11000
С120.30	2760	12000
С50.30	1150	5000
С60.30	1380	6000
С70.30	1610	7000

Тип СП

Сечение: квадратное с круглой полостью

Острия нет.

Толщина стенок: 40-65мм . Зависит от марки бетона из которого изготавливается.

Тип армирования: напрягаемое или ненапрягаемая.

Функциональные особенности составных изделий

Если брать сваи, производимые в соответствии с действующими Государственными стандартами, то они состоят из двух конструктивных частей – верха и низа. Сечение у этих свай может быть следующим:

300х300 мм. Длина изделия – от 14 до 24 м.
350х350 мм, 400х400 мм. Длина – от 14 до 28 м.

Верхняя и нижняя часть свай могут существенно отличаться по длине. При сечении 300х300 мм длина нижней части – от 7 м, максимальная – 12 м. При сечении 350х350 или 400х400 мм нижняя часть с минимальной длиной 8 м, максимальной – до 14 м. Что касается верхней части, то она у свай с сечением 300х300 мм может быть в длину от 5 до 12 м, при сечении 350х350 или 400х400 – от 6 до 14 м.Определить назначение и местоположение частей очень просто по их внешнему виду: на нижней части есть заострение, облегчающее вдавливание в грунт при забивке. Со стыкуемыми частями еще проще, т.к. на них имеются элементы, за счет которых происходит фиксация. Для стыковки этих элементов могут использоваться следующие методики:

Сварка накладки из листового металла, обжимающей тело сваи;
Обжимные болтовые накладки;
Простое и недорогое соединение посредством закладных стаканов;
Посредством шпоночных выступов без фиксации, или же посредством кондуктора. В этих же случаях может использоваться герметизирующая лента;
Соединение за счет армирующих стержней и посадочных отверстий. Для фиксации применяют особо прочный строительный клей;
Для фиксации может использоваться откидной замок;
Штифт.

За прочность отвечает армирующий продольный каркас, для изготовления которого используется арматура А2 и А3, с диаметром от 13 до 20 мм. Поперечная прочность при этом обеспечивается металлическими сетками типа B-1, причем минимально допустимый диаметр проволоки – 0,5 см.Для заливки тела сваи может использоваться бетон. Класс – не менее М200. В качестве наполнителя допустим только щебень с величиной фракции не более четырех см.В современном строительстве предпочитают использовать сваи, залитые по технологии предварительного натяжения. В этом случае армирующий каркас предварительно натягивается посредством использования гидравлических домкратов. Как только бетон схватывается, домкраты ослабляют, арматура возвращается в исходную позицию, за счет чего происходит упрочнение конструкции. Все сваи, изготовленные по этой технологии, обладают максимальными прочностными характеристиками, эффективно сопротивляясь сжатию, а также изгибанию в толще грунта.

Особенности свайного фундамента

Свайный фундамент при возведении объекта на грунте с низкой несущей способностью обеспечивает надежное основание для постройки, поскольку:

длина свай подбирается с таким расчетом, чтобы они опирались на грунт с высокой несущей способностью;
в пятне застройки грунт уплотняется, так как при обустройстве свайного поля опоры, погружаясь в грунт, раздвигают его в стороны.

За счет ростверка на забивных железобетонных сваях создается жесткость конструкции фундаментного основания. Кроме того, горизонтальные связи из монолитных железобетонных балок способствуют равномерному распределению нагрузки от надземной части постройки на фундамент.

Разработка проекта регламентируется СНиП 2.02.03-85 «Свайные фундаменты», а установка забивных железобетонных свай – СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты».

Watch this video on YouTube

Размеры железобетонных свай

Мини ЖБ сваи 150х150

Сваи малого сечения 150х150 имеют меньшую несущую способность. Одна такая мини свая выдерживает 4-5 тонна. Глубина забивки до песчаного слоя составляет – 3 метра. А при установке между столбами соблюдают расстояние в 1,5 метра.

ЖБ сваи 200х200

Сечение свай в 200х200 миллиметров способно выдерживать от 9 тонн нагрузки. Такие ЖБ сваи достаточно универсальны и могут быть использованы под деревянные или каркасные сооружения, бани, гаражей и различных ограждений (заборы, ворота).

Сваи забивные 300х300

Максимальная длина свай с сечением 300х300 достигает 14 метров. Данное соотношение длины и сечения делают конструкцию неподвижной после погружении в грунт. Тяжелые кирпичные дома не помеха мощным столбам фундамента.

Призматические сваи 350х350

Применяют на неблагоприятных грунтах, малой плотности. Призматические столбы изготавливаются с использования продольного армирования. Подходят для всех видов сооружений, за исключением гидротехнических.

Как выбирать ЖБ сваи:

Подбором ЖБ свай под будущее сооружение должен заниматься специалист соответствующей квалификации.

На основе результатов исследований грунтовых условий специалист подбирает тип свай, рассчитывает их длину и сечение – составляется сопроводительная проектная документация.

Наша предлагает цельные ЖБ сваи квадратного сечения, с доставкой и забивкой. А также возведение фундаментов на ЖБ сваях под ключ.

Цены на сваи

В своей работе мы преследуем только одну цель – обеспечить заказчика долговечным, надёжным и прочным фундаментом!

Размеры разных типов свай

В соответствием с положениями ГОСТ №19805, цельные опоры квадратного сечения (С) выпускаются в следующих типоразмерах:

Сечение, см	Длина, м
20*20	3-6
25*25	4-6
30*30	3-12
35*35	4-16
40*40	4-18

Тело сваи изготавливается из бетона, соответствующего классу В20 по прочности на сжатие, марки F150 по морозостойкости и классу гидрофобности W8. В зависимости от типа армирования конструкции могут иметь пространственный либо продольный каркас из стержней арматуры А2 и А3 диаметром 11-16 мм.

Стальными сетками дополнительно укрепляется торцевая часть опоры, принимающая на себя удары дизель-молота в процессе забивки. Острие сваи усиливается обоймой из листового металла либо наваренным на каркас конусом из арматуры.

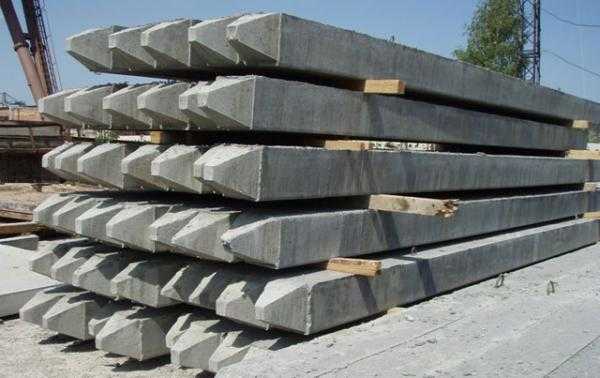

Рис. 1.2: Цельные квадратные сваи

Квадратные сваи с круглой полостью марки СП поставляются в двух типоразмерах:

Сечение, см	Длина м
30*30	3-12
40*40	3-12

Конструкции производятся из тяжелых бетонов марки М200 и М300. В сваях из бетона М200 минимальная толщина стенки составляет 60 мм, в свая из бетона М300 — 40 мм. Никакого функционального назначения внутренняя полость не несет, ее задача — удешевить стоимость железобетонной опоры посредством снижения расходных материалов при ее изготовлении. Сваи марки СП имеют ограничение в применении — они не могут использоваться в регионах с повышенным риском сейсмической активности.

Рис. 1.3: Сваи круглого сечения

Сваи типа СК — круглые полые конструкции, производятся в следующей размерной сетке:

Диаметр, см	Длина, м
40	4-18
50	4-18
60	4-18
80	4-20

Тело круглых свай выполняется из бетона марки М300. Для армирования используется пространственный каркас, состоящий из продольных стержней арматуры класса А1-А3, соединенных спиралью из стальной проволоки В1 диаметром 5 мм. Такие сваи могут производится в двух исполнениях — с закрытым и открытым нижним торцом, в последнем случае при забивке внутренняя полость сваи заполняется грунтом, что придает ей дополнительную устойчивостью.

Рис. 1.4: Сваи-оболочки

Сваи-оболочки (СО) являются разновидностью круглых свай. Оболочками именуются все полые конструкции круглого сечения, диаметр которых превышает 80 см. На сегодняшний день производится 3 типоразмера свай СО:

Диаметр, см	Длина, м
100	4-12
120	4-12
160	4-12

Сваи-оболочки всегда изготавливаются с открытым нижним торцом. Толщина стенок оболочек в конструкциях диаметром 100 и 120 см. составляет 10 см, в опорах диаметром 160 см — 13 см. Также существует класс усиленных свай-оболочек, изготавливаемых из бетона М300 и имеющих толщину стенки 20 см. Длина таких конструкций может доходить до 20 м.

Рис. 1.5: Составные сваи со сварной пластиной

В составной конфигурации производятся три вида свай — квадратного сечения, круглого и сваи-оболочки. Рассмотрим их типоразмеры:

Тип сваи, сечение/диаметр (см)	Длина, м
С 30*30	14-24
С 3535 и 4040	14-28
СК 40, 50, 60	12-36
СК 80	12-24
СО 120	12-24
СО 160	8-24
СО 300	12

Существует множество способов соединения составных секций, наиболее распространенный из которых — стыковка посредством сварной пластины. При погружении составных свай первостепенно забивается первая секция, после чего копр поднимает и устанавливает на нее 2-ю секцию, сварщик обрабатывает пластины и выполняется забивка опоры на требуемую глубину.

Технологии монтажа

Правильная технология монтажа – залог надежности фундамента. Выделяют несколько технологий устройства буронабивных свай. Краткая характеристика каждого вида приведена в таблице:

№	Технология	Детализация
1	Fundex	– разработана для использования в сейсмически опасных районах; – глубина расположения пятки свай – более 45 м.п.; – предназначена для строительства фундамента объектов повышенной опасности (военные объекты, гидростанции и т.п.); – отсутствует выемка грунта, его уплотняют от оси сваи к краям.
2	Double Rotary	– разработана для использования на сыпучем грунте; – рекомендована для использования в районах плотной застройки; – совмещает в себе технологию шнека и вращение инвентарных (обсадных) труб.
3	CSP	– разработана для обводненных грунтов или участков с сыпучим грунтом; – предназначена для буросекущих свай; – отличается наличием установок с двойным вращателем; – предполагает поочередное армирование свай (через одну). Причем сначала устанавливают бескаркасные сваи.
4	CFA	– предполагает бурение скважины, заполнение ее раствором и затем погружение каркаса в бетонный раствор.
5	Casing	– предполагает использование обсадной трубы с келли-штангой. При этом труба подается секциями; – Келли-штанга – это телескопическая штанга, которая раздвигается в процессе бурения скважины.
6	Вибрационный способ	– предполагает передачу вибраций через обсадную трубу; – используется на слабых грунтах.

Особенности забивного фундамента на ЖБИ-сваях

Железобетонные сваи бывают двух видов – цельными и полыми. Полые изготавливаются при помощи центрифуги, имеют чаще всего круглую форму и используются в строительстве одноэтажных зданий. Не подходят для возведения фундамента в сейсмически активных зонах, торфяных почвах. В отличие от цельных, полые свайные столбы имеют меньший вес, что значительно упрощает работу с ними.

ЖБИ-сваи.

Маркировка свай из железобетона в соответствии с ГОСТом

«С» – столбы с поперечным армированием.
«СК» – сваи круглые, имеющие полость.
«СП» – столбы квадратной конфигурации, имеют круглую полость, за счет чего снижается их вес. Армируются как напрягаемым, так и обычным методом.
«СГ» – прямоугольные сваи из тяжелого бетона. За счет увеличения площади сечения, отличаются большей несущей способностью, чем квадратные.
«СЦ» – сваи с квадратным сечением без поперечного армирования.
«1СД» – колонновидные сваи.
«2СД» – колонновидные сваи, предназначенные для установки по средним осям.
«ССН», «ССВ» – составные свайные столбы.

Железобетонные сваи сплошного сечения

Цельные сваи бывают нескольких форм – Н-образные, круглой, квадратной или прямоугольной конфигурации.

Особенности армирования

Для изготовления используется гидротехнический бетон и стальная арматура. Армирование может быть как обыкновенным или натяжным.

Особенность армирования с помощью предварительно напряженной арматуры в том, что металлический элемент, прежде чем бетонировать, растягивают с помощью домкрата или другого приспособления.

Также растяжение можно усилить при использовании электричества – через арматуру пропускается огромный ток, что приводит к нагреву металла и он расширяется. Арматура фиксируется в этом состоянии на протяжении всего цикла бетонирования сваи.

Расположение арматуры внутри сваи.

После застывания бетона, напряжение с металлического элемента снимается – прекращается подача тока или ослабляется фиксация домкратом. Такой способ увеличивает прочность изделия.

Между бетоном и металлом возникает напряжение, так как металлический элемент пытается сжаться, а бетон – сохранить свои позиции – старается растянуть металл в прежнее состояние. Это дает возможность частично потянуть армирующий элемент на изгибе и повысить прочность всей конструкции.

В зависимости от положения, сваи армируются двумя способами.

Продольное армирование. Представляет собой основную рабочую арматуру.
Поперечное армирование. Его цель – объединить продольную арматуру и принимать ударную нагрузку в процессе забивания сваи.

Применение забивного ЖБИ фундамента

Железобетонный свайный фундамент – наиболее распространенный тип фундаментов. Он используется для:

строительства частных домов;
строительства производственных зданий и сооружений;
строительства многоэтажных и малоэтажных построек;
для построек из кирпича, древесины, газобетона, пеноблоков и других материалов;
как основание под каркасные дома, гаражи, беседки и другие хозяйственные постройки.

Особенности ЖБИ-фундамента

Бетонные сваи обладают высокой прочностью и выносливостью. Согласно ГОСТу, прочность бетонного столба должна быть не меньше 200 кгс/см2. Минимальный вес, который может выдержать свая – 125 тонн.
Бетон склонен к разрушению в неблагоприятной среде – почвах с высоким содержанием хлоридов, кальция, сульфатов и других минеральных солей и щелочей.
Большой вес ЖБИ-свай затрудняет транспортировку и установку.
Использование для фундамента того или иного типа свай зависит, в первую очередь, от особенностей почвы.

Подбор типа ЖБИ-основания под почву

Забивные железобетонные сваи – плюсы и минусы

Сравнение достоинств и недостатков.

Преимущества ЖБ свай

отсутствует выемка грунта;
устойчивость к влаге, огню, атмосферному давлению, химическому составу почвы;
высокая несущая способность;
усиленная прочность (за счет арматурного каркаса);
высокая скорость монтажа, в т.ч. возможность работать в разных погодных условиях;
доступная цена.

Примечание. Забивные сваи сдерживают горизонтальные подвижки почвы за счет давления, которое оказывает построенное на свайном фундаменте здание.

Недостатки ЖБ свай

выпор грунта – вероятность вытеснения воды на участке с обводненным грунтом;
сложность обустройства цокольного этажа;
высокий уровень шума в процессе забивания;
значительный вес сваи;
разрушение верхней части сваи при забивании, что приводит к необходимости ее обрезания;
значительные динамические колебания, что делает невозможным забивку сваи рядом с другими строениями.

ПРИЕМКА

2.1. Приемка свай — по ГОСТ 13015.1 и настоящему стандарту. При этом сваи принимают:

— по результатам периодических испытаний — по показателям трещиностойкости свай, морозостойкости и водонепроницаемости бетона;

— по результатам приемосдаточных испытаний — по показателям прочности бетона (классу бетона по прочности на сжатие, передаточной и отпускной прочности), соответствия арматурных и закладных изделий рабочим чертежам, прочности сварных соединений, точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия технологических трещин, категории бетонной поверхности.

2.2. Периодические испытания свай для контроля их трещиностойкости проводят перед началом массового изготовления свай и в дальнейшем при внесении в них конструктивных изменений и изменений технологии изготовления в соответствии с требованиями ГОСТ 13015.1.

В процессе серийного производства свай испытания на трещиностойкость проводят не реже одного раза в год.

2.3. Сваи по показателям точности геометрических параметров, толщины защитного слоя бетона до арматуры, категории бетонной поверхности и ширины раскрытия технологических трещин следует принимать по результатам выборочного контроля.

2.4. В документе о качестве свай по ГОСТ 13015.3 дополнительно должны быть приведены марки бетона по морозостойкости и водонепроницаемости (если эти показатели оговорены в заказе на изготовление свай).

Характеристики и размеры железобетонных забивных свай

Материал подготовлен для сайта www.moydomik.net

Параметр	Значение
Прочность, кгс/см.кв.	не менее 200
Размеры свай сплошного сечения, мм	250х250; 300х300
Габариты полых свай, мм	300х300; 400х400
Размеры круглых свай, мм	диаметр 160-270
Шаг спирали по центру, мм	300 мм (L= до 6 м.п.) 200 мм (L=7-12 м.п.)
Шаг спирали по краям, мм	50 мм (на длине 400 мм до концов сваи)
Длина свай сплошного сечения, мм	3 – 11 м.п.
Длина полых свай, мм	3 – 12 м.п.
Длина составных свай, мм	до 28 м.п.
Вес свай сплошного сечения, кг	700 (L=3 м.п.) – 2500 (L=11 м.п.)
Вес полых свай, кг	520 (L=3 м.п.) – 3000 (L=12 м.п.)
Марка бетона	не ниже М200
Морозостойкость	F100
Водонепроницаемость	W2 (нулевое поглощение влаги)
Несущая способность сваи-стойки (опирается на твердый грунт)	Зависит от прочности грунта под пяткой сваи
Несущая способность висячей сваи (опирается на вертикальные стенки скважины)	Рассчитывается в процессе проектирования или определяется непосредственно в процессе забивания свай

Характеристики свай из ЖБИ сплошного квадратного сечения приведены в ТУ 243-57 Минстроя.

Преимущества и недостатки свайных фундаментов

Бетонные сваи используют для возведения оснований частных домов, хозяйственных построек, многоэтажных и промышленных зданий. Популярность обусловлена преимуществами такого типа основ:

установка на любых типах грунтов, включая зыбкие и болотистые, единственное ограничение – скальное основание;
возведение прочного фундамента всего за один день, на классическое ленточное основание потребуется до 7 дней;
возможность сэкономить за счет меньших затрат материалов – бетона на 30%, земляных работ на 25%, не снижая прочностных характеристик;
повышенная несущая способность за счет прочности свай и других ЖБИ, применяемых для фундамента, одна опора выдерживает нагрузку до 50 т;
долговечность – до 150 лет.

К недостаткам фундаментных свай из железобетона относят:

Ограниченность проекта за счет отсутствия подвала или цокольного этажа;
Требования СП 45.13330.2017 накладывают ограничения на расстояния до ближайших зданий при работах молотами с массой больше 7 т;
Для монтажа фундамента требуется спецтехника;
Необходима тщательная геологическая разведка, что повышает стоимость работ. Если их провести непрофессионально, фундамент может деформироваться.

Что лучше: винтовые сваи или бетонные (забивные, буронабивные, сваи-оболочки)?

Забивные ж/б сваи в большинстве случаев работают как висячие, то есть их несущая способность обеспечивается в первую очередь трением по боковой поверхности. Следовательно, при проектировании фундамента на их основе необходимо дополнительно выполнять расчеты на воздействие касательных сил морозного пучения.

Морозное пучение связано с наличием в порах грунта воды и ее замерзанием.

На степень пучинистости влияют разные факторы, в том числе уровень расположения грунтовых вод. Так если он расположен выше отметки глубины промерзания, то выпучивание фундаментной конструкции может достигнуть нескольких метров. Кроме того, грунт в разных частях участка может подниматься на разную высоту, что усугубляет негативное воздействие на основание.

В результате с течением времени фундамент неравномерно деформируется, что вызывает крены, образование трещин и т.д.

В связи с этим согласно обязательному приложению Ж «Расчет свайных фундаментов на воздействие сил морозного пучения» СП 24.13330.2011 «Свайные фундаменты»: «при строительстве зданий и сооружений на свайных фундаментах в сезоннопромерзающих или искусственно замороженных пучинистых грунтах необходимо учитывать касательные силы морозного пучения. Расчет оснований и свайных фундаментов по устойчивости и прочности на воздействие сил морозного пучения грунтов следует производить при эксплуатации неотапливаемых сооружений, мачт линий электропередачи и мобильной связи, трубопроводов и др.».

К неотапливаемым сооружениям относят все строения, которые не оказывают теплового воздействия на грунт. Так как большинство строений на свайных фундаментах имеют высокий ростверк, и их пол не соприкасается с грунтом, они не оказывают теплового воздействия на грунт под ними.

Таким образом, для свайных фундаментов с высоким ростверком (исключением являются фундаменты из широколопастных винтовых свай, при установке которых лопасть располагается за глубиной промерзания, что позволяет ей противостоять негативному воздействию касательных сил морозного пучения) нужно обязательно выполнять расчет по устойчивости, подтверждающий, что удерживающие силы (собственный вес, полезная нагрузка, силы сопротивления, удерживающие сваю от выпучивания из-за трения ее боковой поверхности о талый грунт, лежащий ниже расчетной глубины промерзания) превосходят «выпучивающие» (касательные силы морозного пучения).

В случае касательных сил грунт примерзает к боковым стенкам фундамента, поднимая их за счет сил бокового трения, образовавшихся при смерзании. Примерзнув к стенкам фундамента, вспучивающийся грунт поднимает и фундамент, разделяя его на части. Эти силы могут достигать 5-7 тс на квадратный метр боковой поверхности фундамента.

Формула расчета имеет вид:

Расчеты на действие сил морозного пучения в средне- и сильнопучинистых грунтах показывают, что для уравновешивания касательных сил морозного пучения для пригруженных сооружений нужна заделка в непучинистые грунты на глубину равную слою сезонного промерзания. Для непригруженных и легких сооружений – на глубину не менее 2 толщин сезоннопромерзающего слоя.

При нормативной глубине промерзания 1,5 м, минимальная глубина забивки свай составляет в средне- и сильнопучинистых грунтах:

для пригруженных сооружений – 3 м;
для непригруженных и легких – 5,5 м.

Так как забивные сваи малого сечения устанавливаются с помощью малогабаритных сваебойных установок, часто они оказываются заглублены в грунт не более чем на 3-4 м, что создает серьезную угрозу безопасности.

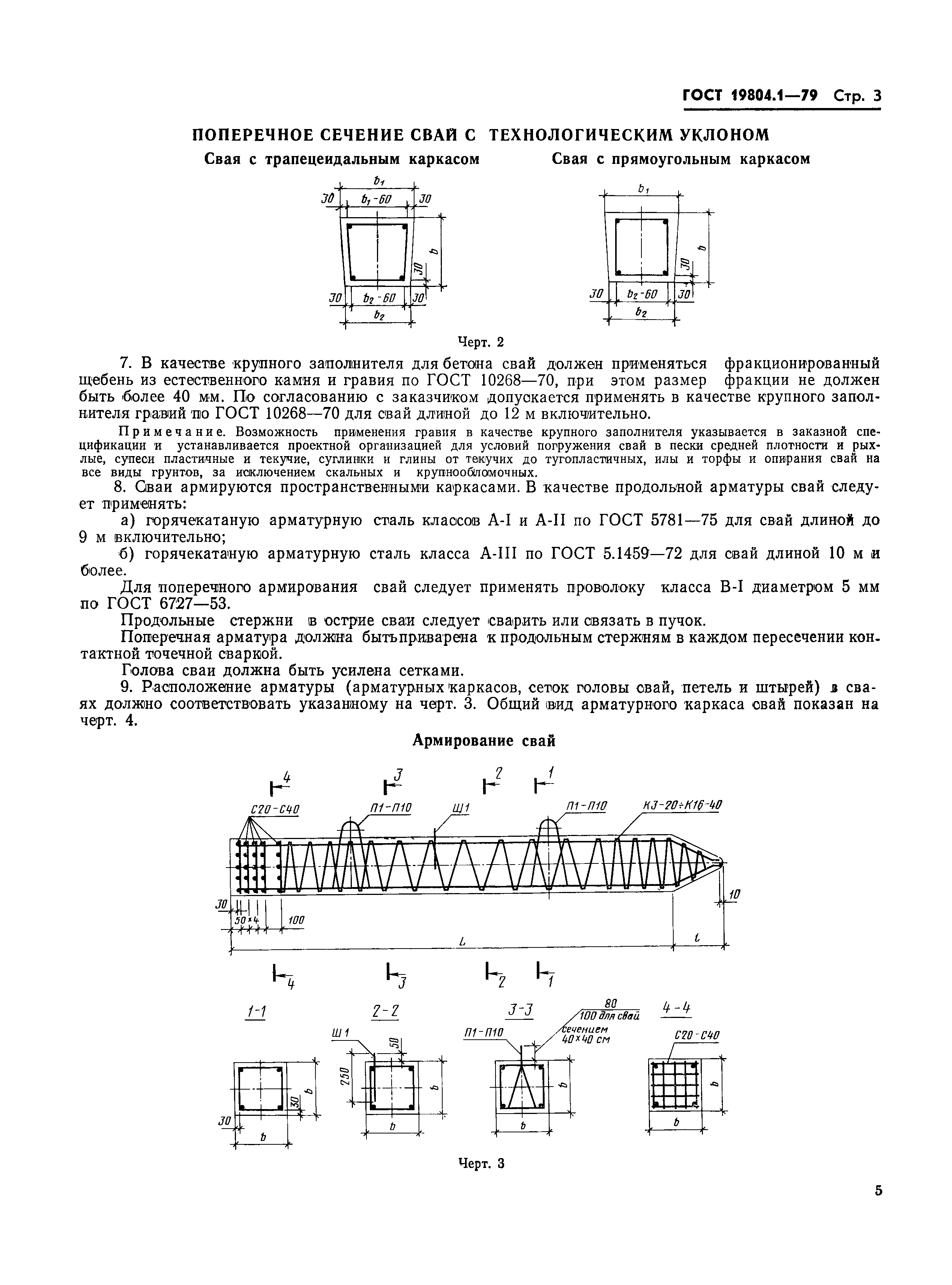

Еще один важный аспект – сечение забивных железобетонных свай. Хотя ГОСТ 19804-2012 указывает минимальное допустимое сечение 200х200 мм. Тем не менее, строительные компании часто предлагают сваи сечением 150х150 мм, которых даже нет в нормативных документах. Если же такие сваи выполнены из бетона, марка морозостойкости которого ниже F100, то срок эксплуатации таких конструкций не превысит 5-6 сезонов.

Подводя итог, можно сделать вывод, что забивные железобетонные сваи, при условии их соответствия строительным нормам и правилам, – хорошее, но довольно дорогое решение для фундамента.

В качестве альтернативы могут быть использованы винтовые сваи. Конечно, это решение также имеет определенные особенности, с которыми необходимо считаться (подробнее «Минусы свайно-винтового фундамента»), однако если участь слабые и сильные стороны такой конструкции как на этапе проектирования, так и на этапе строительства, возможно не только избежать проблем, но и добиться увеличения показателей эффективности, срока службы и т.п.

Монтаж железобетонных свай

Установка забивных ЖБ свай выполняется с привлечением специальной техники, однако некоторые предварительные работы нужно выполнить. В частности:

заведение сваи в направляющую (скважину или каркас);

калибровка скважины, которая определяет место установки сваи. Глубина (длина) калибровочной скважины составляет 1/3 длины сваи. Аналогом скважины может быть решетчатый каркас, устанавливаемый на поверхности грунта. Задача у них одинаковая – служить направляющей для забивки сваи;

очистка участка от посторонних предметов, насаждений, мусора и т.п.;

нанесение разметки на сваю. Зачастую разметку наносят с шагом в 1 м.п. Наличие метки позволяет контролировать уровень погружения сваи;

проверка вертикальности установки уровнем;

забивка сваи. Существует две технологии погружения свай: со статическим усилием (к оголовку сваи прикладывается увеличивающее давление) или с динамическим усилием (к оголовку сваи прикладывается одинаковое повторяющее давление);

Примечание. Отклонение сваи от вертикальной оси более чем на 1% требует ее корректировки или извлечения с последующей забивкой.

достижение точки проектного отказа. Это точка, после которой свая не заглубляется далее. Точка определяется проектом.

сооружение ростверка. Ростверк устанавливается при необходимости. Причем их существует два вида: ленточный и плитный.

Особенности

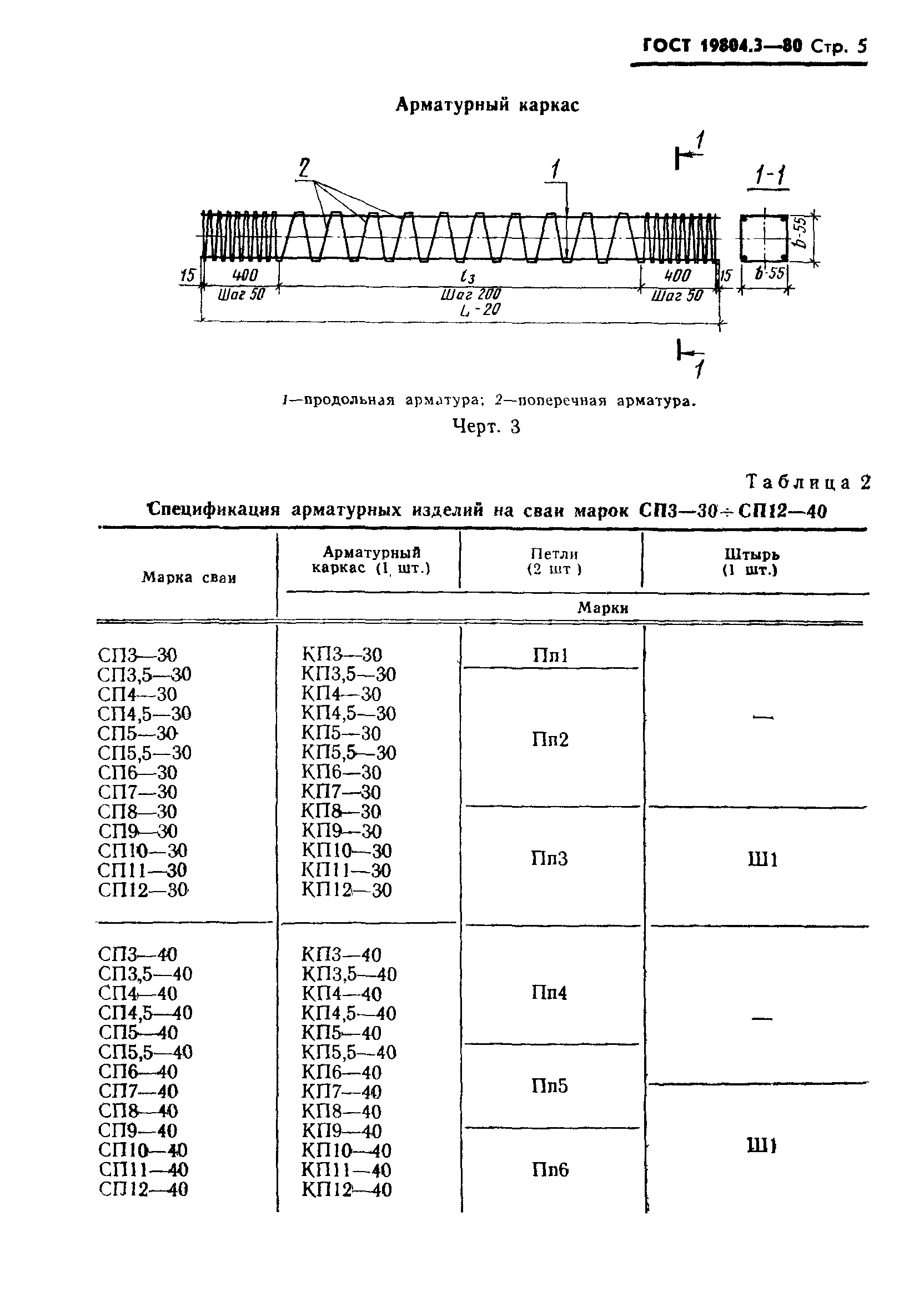

Железобетонные сваи (ЖБ) представляют собой арматурный каркас, который заливается бетонным раствором. Длина готового изделия может составлять от 3 до 12 м.

Железобетонные сваи применяются при организации фундамента по технологии забивания. Их использование позволяет укрепить основание и выйти на прочные слои почвы.

Визуально они представляют собой основания с круглым (полым или заполненным), квадратным сечением. Различаются диаметром и высотой, от чего зависит несущая способность и сфера применения. Кроме того, показатели прочности зависят от используемой марки бетона. Чем она выше, тем надежнее элементы.

Для создания железобетонных свай используется цемент, марочная прочность которого не менее М100. От эксплуатационных характеристик бетона зависит не только прочность сваи на сжатие, но и морозостойкость, влагопрочность. Последние параметры для бетона марки М100 составляют F 50 (то есть конструкция выдерживает до 50 циклов заморозки/разморозки) и W2 (давление водяного столба) – 2 МПа. Вес опоры обусловлен ее габаритами, а также зависит от плотности используемого сорта бетона.

Обычно используются более плотные марки бетона М-250, М-300, М-400. Морозостойкость таких изделий достигает 150 циклов, а коэффициент водонепроницаемости – не менее 6.

Благодаря повышенной устойчивости к возможности погружения свай на большую глубину их использование становится возможным на подвижных грунтах (в том числе в зоне повышенной сейсмической активности), на глинистых, пучинистых и слабых грунтах, в водонасыщенных и заболоченных почвах.

ЖБ сваи могут применяться не только в качестве основания фундамента, но и использоваться для предотвращения осыпания котлована, укрепления грунта и уже имеющегося свайного фундамента. Для этого ЖБ опоры погружаются на небольшом расстоянии от имеющихся конструкций, выполняя функцию второй сваи. Кроме того, при дополнительном упрочнении фундамента рассматриваемый тип опор может выноситься за пределы имеющегося основания и связываться с ним посредством балок.

Монтаж железобетонных свай

заведение сваи в направляющую (скважину или каркас);

очистка участка от посторонних предметов, насаждений, мусора и т.п.;

проверка вертикальности установки уровнем;

проверенные проститутки Чебаркуль встречаются исключительно на своей территории, смотри wowchebara.ru. Все успешные мужчины уже давно оценили преимущества проституток города. Темпераментные проверенные проститутки Чебаркуль, страстные и желанные, они такие весёлые и раскрепощённые, что мужчины тают под их чарами. Не упусти свой шанс.
