Какой выбрать профнастил для крыши?

Требования к жесткости и форма гофры

Современный профнастил продается с разными размерами листа и формой профилирования. Подобрать профнастил конкретно для кровли несложно, возьмите на вооружение простой принцип: чем выше гофра, тем прочнее будет кровельное покрытие.

Но, если подходить к делу со всей ответственностью, сначала рассчитайте нагрузки будущей крыши и только потом смотрите, насколько соответствует выбранная толщина металла и высота профилирования таким параметрам.

Итак, сегодня профнастил выпускается с такой формой гофры:

1. Волнистая, которая имеет поперечное сечение в виде синусоиды. Волнистая форма самая ранняя, она появилась в конце XIX веке. Такая крыша из профнастила имеет особенно эстетичный внешний вид, который так ценится дизайнерами. Сами волны представляют собой синусоиды или более сложные по форме сопрягающиеся окружности.
2. Трапециевидная, которая обеспечивает профнастилу максимальную жесткость и несущую способность. Такая форма металлического прокатного листа появилась в 20-х годах уже XX века. Профиль в виде трапеции оказался на практике более прочным, с высокой несущей способностью и удобством монтажа. И до сегодня это – самая популярная форма профнастила, который выпускается с высотой гофры от 2 до 208 мм.
3. Кассетная, с сечением и формой гофры виде буквы «П», которая замечательно подходит для укрепления стеновых конструкций. Профлисты с такой формой появились сравнительно недавно и предназначены конкретно для применения в конструкциях стен.

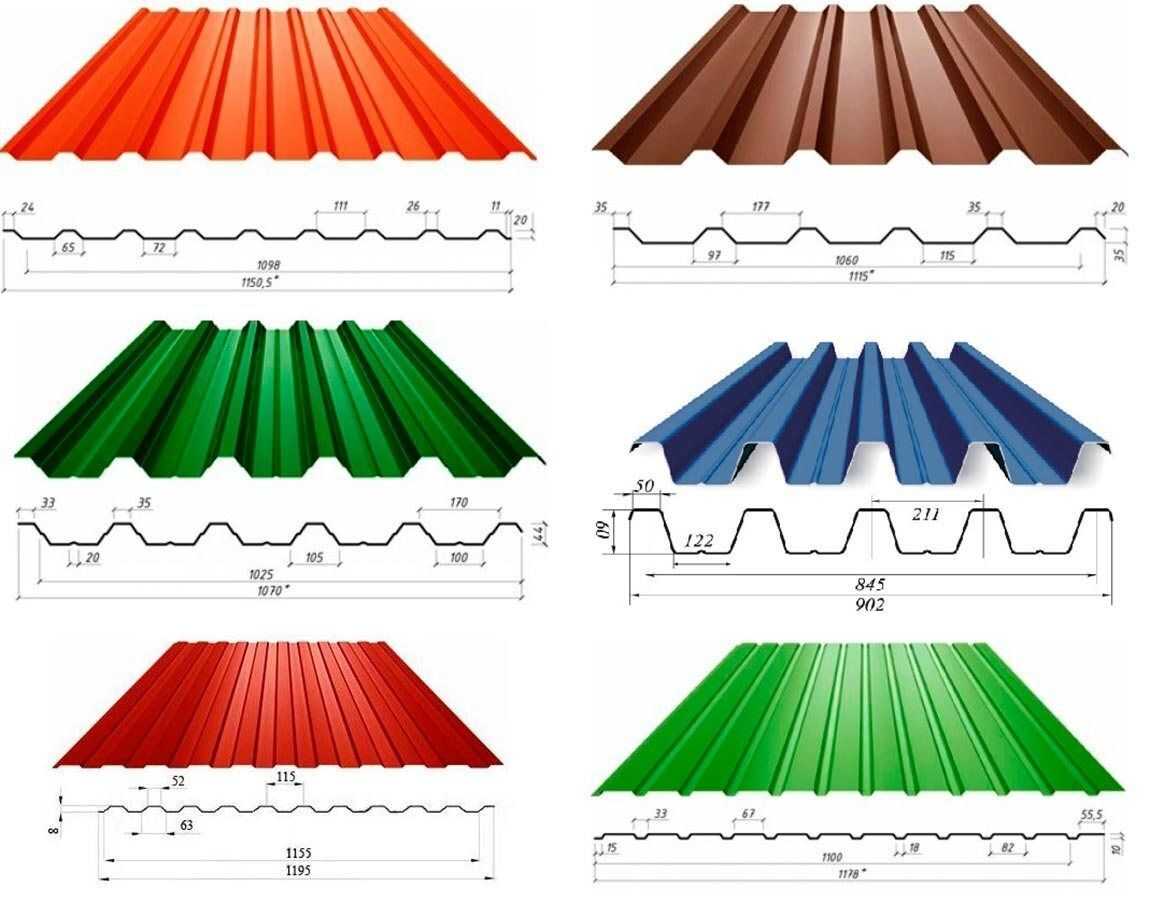

Посмотрите, как визуально отличаются эти виды:

Также различна высота профиля профнастила: это 12, 14, 18, 20, 30, 35 и даже 65 мм. На самой упаковке профнастила указывается высота его профиля. Главное требование к этому параметру – чтобы листы были жесткими и достаточно высокими. И чем выше профиль, тем будет жестче сам профнастил, в чем и секрет. А вот низкий профиль, до 12 мм чаще используется уже для хозяйственных построек.

Вам будет интересно узнать, что у профнастила есть определенная связь между размерами листа, профиля и высотой гофры. Например, листы с высотой от 30-55 мм имеют толщину пределах 0,25 до 0,5 мм, а листы с высотой 12-20 мм от имеет толщину от 0,5 мм.

И, наконец, отличается также профнастил наличием канавок. Например, когда будете укладывать листы внахлест, и у них есть капиллярная канавка, она должна оказаться под листом – это дополнительный элемент, который поможет выводить влагу с крыши.

Вес профлиста, его значение и какие показатели на него влияют

Профилированный лист – это тонколистовой материал, который изготавливается холоднокатаным способом с выдавливанием на нём продольных волн. Последние могут быть в виде непосредственно волны, гребня или трапеции. Огромным преимуществом профлиста является его

• Быстрое и довольно простое изготовление
• Простата монтажа
• Относительно лёгкий вес

При этом профилированные листы, особенно те, что имеют высокий класс, жёсткие и не провисают под тяжестью, как собственной, так и предельно допустимой для них. Всё это делает профилированный лист популярным материалом для устройства заборов, монтажа гаражей, других подсобных помещений, а также для покрытия кровли. При выборе профилированных листов важную роль играет его вес.

Вес профилированного листа

Стандартные параметры профилированного листа – от 5 килограммов веса для каждого метра квадратного. Однако этот показатель более чем условен. Чем выше качество профилированного материала, тем, соответственно, и выше будет вес листов, которые из него изготовлены.

Кровельный профилированный лист имеет средний вес, хотя, порой, оправдано и применение более толстых профлистов для наклонных крыш. Больший вес имеет профилированный лист несущий.

Самым крепким считается тот профилированный лист, у которого вес погонного метра равен (или близок) к весу одного квадратного метра.

Показатели, которые влияют на вес профилированных листов

Каждый производитель указывает, для какой сферы будет оправданным применение той или другой профилированной продукции. Именно для удобства потребителей нет стандартных размеров для этих листов.

В целом, показатели, которые влияют на общий вес профнастила, следующие:

• Толщина металла
• Слой оцинкованного покрытия
• Высота волны

Весь профилированный лист имеет определённую маркировку, а именно:

Некоторые марки профлиста

ГОСТ обязательно содержит параметры ширины листа, а также высоту волны. Например, НС35-1000 это несущий стеновой профилированный лист с высотой волны до 35 мм и шириной 1 метр. Вес каждого квадратного метра такого листа будет 6,4 килограмма до 8, 4 кг.

Обычно вес своего изделия производитель указывает на упаковке. Там же говорится о весе не только квадратного, но и погонного метра. Может быть указан вес всей упаковки.

Очень важно знать вес профилированного листа перед тем, как осуществлять монтаж профлиста на крышу. Нагрузка на крышу должна быть рассчитана правильно, иначе в будущем могут возникнуть серьезные проблемы

Тем не менее, профлист считается относительно легким материалом, поэтому довольно часто используют его для укладки на крышу. Читайте подробнее о кровле крыши профлистом здесь. Статья поможет вам выполнить правильный монтаж.

Таблица веса профнастила 1 м2

Если профилированный лист изготовлен в соответствии с ГОСТом, то у разных производителей одна и та же марка будет иметь одинаковые параметры. В таблице ниже указаны марки профлиста, размеры листов и вес.

Стандартными считаются отклонения

• По длине – до 10 мм
• По ширине волны – 0,8 мм
• По высоте волны – 1,5 мм
• По весу – 20 – 100 граммов

Значение веса для качества профилированных листов

Эти геометрические параметры не принято рассчитывать, они являются справочными и нужны только для того, чтобы правильно выбрать материал с учетом тех задач, которые будут на него возложены, а также климатических условий, при которых профилированный лист в составе строительной конструкции будет эксплуатироваться.

Момент инерции и момент сопротивлений рассчитывается исходя из длины осей. Для достижения указанного ТУ результата, обе оси должны располагаться параллельно плоскостей верхних и нижних полок профиля. Эти параметры указываются и в расширенном ГОСТе на профлист каждого профилированного листа.

В целом, при выборе профилированного листа нужно учитывать не только маркировку (Н, НС, С), но и его вес. Например, разница толщины листов в 1 миллиметр, даёт разницу в весе более 16 килограммов. Так, профилированный лист НС35-1000 имеет толщину от 0,4 до 0,8 миллиметров, а минимальный вес каждого квадратного метра не достигает даже 4,5 килограммов. Тогда как Н153-840 имеет максимальную толщину 1,5 мм, а вес боле 21 килограмма.

Размеры профлиста и вес

Вообще, предприятия выпускают профлист не только по ГОСТу, но и по ТУ. ТУ — это технические условия, в которых производитель проставляет свои размеры и требования к качеству. Их регистрировать не так уж и сложно. Но это не ГОСТ и там может быть все, что угодно. Если вы видите в маркировке или в сопроводительных документах ТУ, лучше прочтите его, чтобы не было неожиданностей. А в стандарте не так много профилей и размеров профлиста, именно поэтому и применяют ТУ. Потребители требуют другие размеры и профили. В таблице приведены марки и размеры профлиста по ГОСТу, а на рисунке добавлены еще чертежи и внешний вид. Кстати, толщина листа с * — это не стандарт.

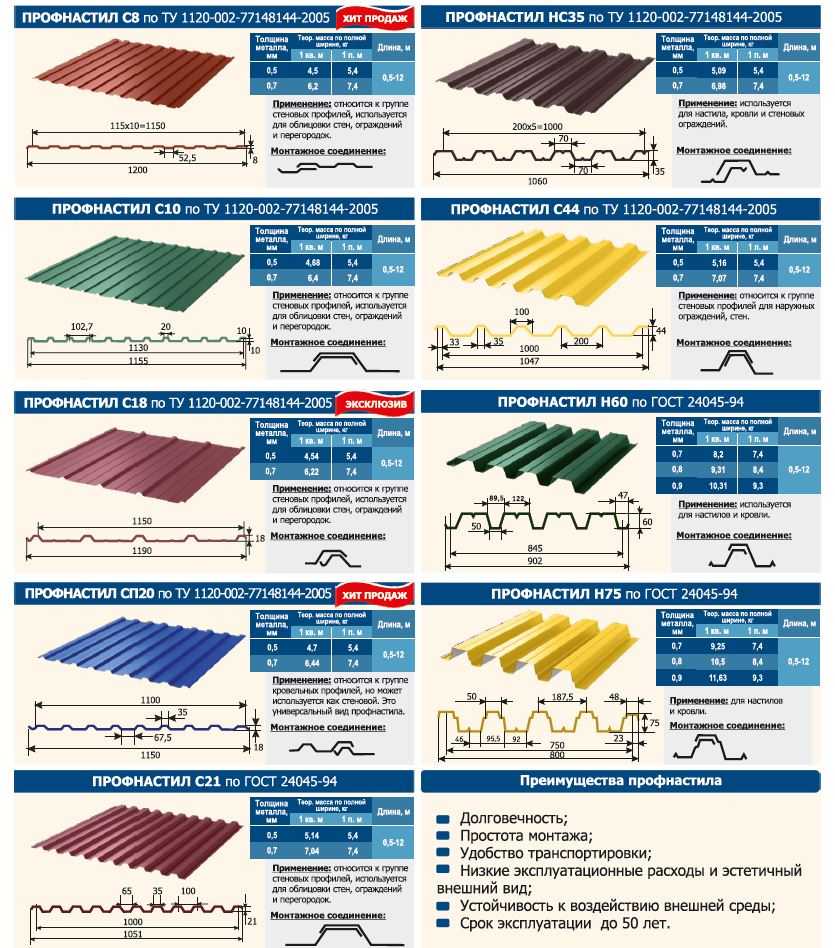

Чертеж профлиста и внешний вид, ширина листа и его толщина

Обозначение профилированного листа	Ширина, мм	Толщина металла, мм	Масса 1 метра длинны, кг	Масса квадратного метра, кг
Н-75-750-0,7	750	0,7	7,4	9,8
Н75-750-0,8	750	0,8	8,4	11,2
Н75-750-0,9	750	0,9	9,3	12,5
Н114-600-0,8	600	0,8	8,4	14,0
Н114-600-0,9	600	0,9	9,3	15,6
Н114-600-1,0	600	1,0	10,3	17,2
Н114-750-0,8	750	0,8	9,4	12,5
Н114-750-0,9	750	0,9	10,5	14,0
Н114-750-1,0	750	1,0	11,7	15,4
НС35-100-0,6	1000	0,6	6,4	6,4
НС35-100-0,7	1000	0,7	7,4	7,4
НС35-100-0,8	1000	0,8	8,4	8,4
НС44-1000-0,7	1000	0,7	8,3	8,3
НС44-1000-0,8	1000	0,8	9,4	9,4
С10-899-0,6	918/899	0,6	5,1	5,7
С10-899-0,7	918/899	0,7	5,9	6,6
С10-1000-0,6	1022/1000	0,6	5,6	5,6
С10-1000-0,7	1022/1000	0,7	6,5	6,5
С18-1000-0,6	1023/1000	0,6	6,4	6,4
С18-1000-0,7	1023/1000	0,7	7,4	7,4
С15-800-0,6	940/800	0,6	6,5	6,0
С15-800-07	940/800	0,7	6,55	6,9
С15-1000-0,6	1018/1000	0,6	6,4	6,4
С15-1000-0,7	1018/1000	0,7	7,4	7,4
С21-1000-0,6	1000	0,6	6,4	6,4
С21-1000-0,7	1000	0,7	7,4	7,4
С44-1000-0,7	1000	0,6	7,4	7,4

В таблице, вроде все ясно. Размеры профлиста указаны также, как прописано в нормативе: высота профиля, ширина листа и толщина металла. Длина — по договоренности или по возможностям производителя. Вопросы могут быть там, где ширина указана через дробь. Например, 1022/1000. Первая цифра — полная ширина при обшивке стен, вторая — рабочая ширина при монтаже на кровлю. Как понимаете, это материал двойного назначения. Может применяться как на кровле, так и для обшивки стен.

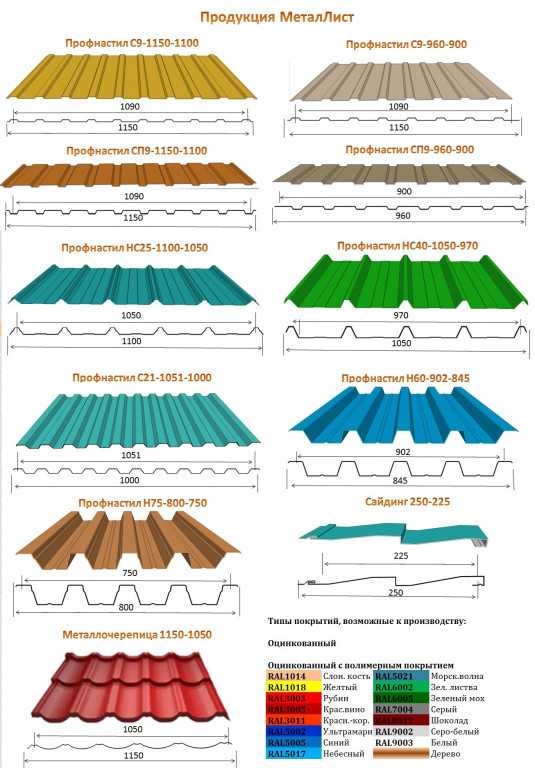

Для сравнения посмотрите какие размеры профлиста могут предлагать, и сравните с тем, что прописывает ГОСТ

Стоит сказать, что если параметры профлиста не соответствуют ГОСТу, это не значит, что материал плох. Надо смотреть на качество нанесения покрытия, на жесткость листа. В любом случае стоит найти отзывы по продукции конкретного производителя. Потому что и стандартные могут быть сделаны не ахти как. Все дело в качестве стали и покрытий.

Кровля из профлиста: расчет количества листов

Чтобы сделать расчет материала на крышу обязательно будут нужны сведенья о размерах применяемого материала и крыши. Для начала рекомендуется начать с расчета стропильной системы.

Также обязательно нужна информация о предполагаемом весе уже готовой конструкции, и значения сечения балок учитывая материал покрытия.

Главными составляющими стропильной системы являются бревна и брусья, что предназначены для возведения каркаса крыши. Расчет шага укладки брусьев делают после проведения расчетов нагрузки на кровлю, которая учитывает вес крыши, ее покрытия и свой вес.

Это делается, чтобы предусмотреть все возможные нагрузки на крышу. Кроме того, в расчет нагрузки включается вес рабочих, что будут заниматься ее монтажом и сильные порывы ветра.

Внимание!

Для расчета покрытия и стропильной системы воспользуйтесь нашим онлайн-калькулятором! После проведения расчета общей нагрузки делается расчет количества деревянных балок, что распределяют в определенном направлении под углами.

Расчеты:

• Для того чтобы определить какая нагрузка будет оптимальной для погонного метра частей стропильной системы, нужно воспользоваться таблицами с детальными расчетами, что находятся в специальной литературе по строительству.
• Проводиться расчет суммарного метража.
• Просчитывается общее количество балок, измеряя длину одного из них.

Основные параметры профлиста

Толщина листа в зависимости от марки может быть от 0,4 до 1,5 мм. Вес цинкового покрытия на 1 кв. м. составляет 275 грамм, а толщина полимерного покрытия 25-200 мкм. Профлисты могут изготовить и по индивидуальным размерам исходя из особенностей строящегося объекта. Нужно всё таки заметить, что применение листов стандартного размера упрощает монтаж и расчёт и имеет стандартные технические характеристики. Приведём маркировку наиболее распространённого профлиста: С8 1150/1200, здесь «С» означает область применения – стеновой, «8» -высота профиля, а 1150 полезная ширина листа. Марка С8 является лидером по продажам. Особенностью данного профлиста является низкая толщина и ширина профильных полок, превосходящая высоту профиля.

Лист профилированный С8 1150

Что такое профлист

Профлист — это строительный листовой материал, который делают из тонколистовой стали. На заготовке путем холодной штамповки формируют рельеф, а затем наносят защитное покрытие. Рельеф называют профилем. Отсюда и пошло название материала — профлист. То есть, лист с профилем. Еще можно встретить такое название, как профнастил. Некоторые думают, что профлист и профнастил — это разные материалы и между ними есть разница. А вот и нет. Разницы нет. Просто в ГОСТе две марки описываются как «для настила». Отсюда, видимо, и пошло название профнастил.

«Профили стальные листовые гнутые с трапециевидными гофрами для строительства» — название по ГОСТу 24045-2016. Условно можно сказать, что при необходимости накрыть крышу мы выбираем кровельные профили (профнастил), а при необходимости обшить стены — стеновые профили (профлист).

Вообще, названий у этого материала немало. Можно встретить «профиль листовой», металлопрофиль. Реже встречается «профильный лист». Еще есть название из каталогов — стальной профилированный лист. Это все о том же материале.

Так выглядит профлист с цветным покрытием

Итак, профлист — это стальной лист со сформированным рельефом. На него наносят защитное многослойное покрытие. Количество слоев и виды покрытий отличаются и влияют на конечные характеристики продукта. На долговечность, стойкость к выцветанию, к повышенным или пониженным температурам, к химическим и механическим воздействиям. В общем, многие важные свойства зависят именно от покрытия и качества его нанесения.

Что такое профлист. Это листовой металл с защитным покрытием и профилем особой формы

Профлист есть разный по назначению и отличается он рельефом. В том смысле, что отличается высота и ширина волны, расстояние между вершинами, а форма всегда трапеция. Это прописано в ГОСТе 24045-94. Только в некоторых видах (с повышенной несущей способностью) на боковых гранях добавлены выступы — полочки, а в гребне и выемке сформированы дополнительные канавки. Тем не менее, форма профиля — трапеция.

Технология производства

Стеновой профнастил марки С8 изготавливают методом холодного проката из стальных заготовок, толщина которых составляет 0,7-0,8 мм, согласно требованиям ТУ 1122-079-02494680-01 или ГОСТ 24045-94. В линию по производству этого материала входит разматыватель, в который устанавливается рулон тонколистовой стали марки 220, формовочная машина, придающая заготовкам нужный рельеф, а также гильотинные ножницы, производящие нарезку листа в размер, и цех покраски. Процесс изготовления профлиста обычно полностью автоматизирован, поэтому стандарты качества поддерживаются на высоком уровне. Для производства профнастила с8 используют следующие виды сырья:

• Холоднокатаная рулонная сталь марок 220-350, изготовленная по ГОСТ Р 52246-2004, с защитным покрытием из цинка, нанесенным согласно требованиям ГОСТ 14918.
• Оцинкованная сталь с защитно-декоративным полимерным покрытием по ГОСТ Р 52146-2003 или односторонним лакокрасочным покрытием согласно ГОСТ 30246.

Для чего определяется масса листа?

Вес данного кровельного материала считается небольшим по сравнению с другими аналогичными материалами. Расчет массы требуется для решения множества вопросов:

• какими параметрами должна обладать стропильная конструкция, чтобы она справлялась с массой кровли и разными нагрузками от снега, ветра и других атмосферных воздействий;
• какая нагрузка будет влиять на стены и фундамент строения, причем этот момент должен продумываться до непосредственного возведения сооружения;
• как будет осуществляться транспортировка и поднятие листов на крышу.

Важно! Наиболее востребованным считается профнастил, обладающий небольшой массой, так как он подходит для разных стропильных систем и не оказывает значительное воздействие на конструкцию дома. Таким образом, знать, сколько весит профнастил, необходимо для разных целей

Это позволяет правильно рассчитать нагрузку на стропила и стена дома. Вес зависит от толщины листа и марки материала. Расчет должен производиться до непосредственного приобретения листов

Таким образом, знать, сколько весит профнастил, необходимо для разных целей. Это позволяет правильно рассчитать нагрузку на стропила и стена дома. Вес зависит от толщины листа и марки материала. Расчет должен производиться до непосредственного приобретения листов.

Пример монтажа профлиста с минимальным уклоном

Монтажные работы начинаются с установки мауэрлата. Обычно для этих целей используется брус квадратного или прямоугольного сечения – от 100x100 мм в зависимости от размеров крыши. Затем размечаются места установки стропил с обеспечением шага 400 мм. В качестве стропильных ног применяются доски толщиной от 50 мм и шириной 100-200 мм. На мауэрлате делаются запилы под их установку, крепление производится длинными гвоздями или с помощью специальных металлических уголков и саморезов (фото 14).

Фото 15. Вариант крепления стропила к мауэрлату с использованием стального уголка и саморезов

Гидроизоляционная пленка крепится к стропилам строительным степлером с обеспечением нахлеста отдельных полотен в пределах 150-200 мм, исходя из уклона ската. Поверх стропильных ног и гидроизоляции набиваются рейки контрообрешетки для создания вентзазора, который служит для предупреждения образования конденсата на внутренней поверхности профнастила.

Сверху контробрешетки сооружается сплошная обрешетка. Но зазор между досками все-таки должен быть – в пределах 5-10 мм для поступления потоков воздуха к кровельному материалу. Шаг обрешетки можно увеличить только при условии обеспечения уклона ската более 15° или применения жестких профилированных листов марки С-21 или НС-35.

Фото 16. Разреженная обрешетка для односкатной кровли с уклоном более 12°

Пример устройства стропильной конструкции и обрешетки для неотапливаемого гаража смотрите в следующем видео:

Профлист монтируется, начиная с нижнего угла вдоль горизонтальной линии. Для фиксации одного листа надо примерно 9 саморезов. Вкручивать их нужно аккуратно, чтобы не перетянуть уплотнительную прокладку, но и зазора между ней и кровельным покрытием тоже быть не должно.

Величина вертикального и горизонтального нахлеста листов профнастила на крыше определяется в зависимости от фактического уклона ската:

• для 8-10° горизонтальный – не менее 300 мм, вертикальный – обязательно 2 гофры;

• для 10-15° горизонтальный – не меньше 200 мм, вертикальный – допускается 1 гофра;

• для более 15° горизонтальный – 170 мм, вертикальный – 1 гофра.

Фото 17. Укладка профлиста на пологую односкатную крышу

На кровлях с наклоном до 12° специалисты дополнительно рекомендуют промазывать места нахлестов профилированных листов кровельным герметиком, чтобы исключить вероятность протечек при сильных дождях в осенне-весенний период и таянии скопившегося снежного покрова зимой.

Особенности укладки профнастила на пологую кровлю рассмотрены в следующем видео:

Вес профлиста, таблицы

Немаловажным параметром при выборе строительного материала является его вес. Вес зависит от сплава, высоты профиля, толщины листа . Профнастил марки «С» является самым лёгким, один погонный метр его весит в диапазоне 4,46-8,38 килограмм. У несуще-стенового профлиста вес также начинается с 4,46 кг. за погонный метр и может достигать 9,5 килограмма у листов с высокой гофрой. Несущий профлист изготовлен из более толстого металлопроката, следовательно имеет самый большой вес. Начиная от 5,63 килограмма для листов Н57 и достигает 18,09 килограмма марки Н153. Узнать вес профнастила без труда можно в интернете. В качестве примера приведём несколько таблиц наиболее распространённого материала разных марок.

Таблица 1

Марка	Толщина листа в мм	Ширина листа в мм	Вес 1 погонного м. /1 кв. м. листа в кг
С8	0,5	1150	5,40/4,70
С8	0,55	1150	5,90/5,13
С8	0,70	1150	7,40/6,43
С10	0,5	1000	4,77
С10	0,55	1000	5,21
С10	0,70	1000	6,50

Таблица 2

Марка	Толщина листа в мм	Ширина листа в мм	Вес 1 погонного м./1 кв.м. листа в кг
НС35	0,5	1000	5,40
НС35	0,55	1000	5,90
НС35	0,70	1000	7,40
НС44	0,5	1000	5,40
НС44	0,55	1000	5,90
НС44	0,70	1000	7,40

Таблица 3

Марка	Толщина листа в мм	Ширина листа в мм	Вес 1 погонного м./1 кв.м. листа в кг
Н60	0,7	845	7,40/8,76
Н60	0,8	845	8,40/9,94
Н60	0,9	845	9,30/11,01
Н114	0,8	600	8.40/14
Н114	0,9	600	9,30/15,50
Н114	1	600	10,30/17,17

Для определения веса квадратного метра профилированного листа масса одного погонного метра умножается на общую длину.

Описание профлиста и его разновидности

Профнастил — это материал для кровли, изготовленный из листовой стали высокого качества, прошедшей холодную прессовку. В результате этого процесса гладкий стальной лист приобретает волнистый профиль. Его вертикальные стенки выступают в качестве дополнительных ребер жесткости, благодаря которым материал становится более прочным и жестким. Защитой профнастила от образования коррозии становится слой специальной краски или полимерного покрытия.

Эксплуатационные качества и область применения определяют следующие виды профнастила:

• Стеновой материал. Представители этого класса изготовлены из стальных листов незначительной толщины и имеют невысокий профиль. Следовательно, материалу присуща низкая несущая способность. Поэтому в большинстве случаев такие листы используют при строительстве оградительных конструкций и для обшивки стен. В качестве кровельного материала стеновой профлист может использоваться для временного покрытия.
• Несущий профлист. Для производства такого материала используется более толстая сталь, чем в предыдущем варианте, а высота профиля может быть более 10 см. Несущая способность имеет более высокие показатели, что позволяет использовать такой вид покрытия при строительстве ангаров и гаражей. Допускается покрывать несущим профнастилом плоские и односкатные крыши большой площади.
• Универсальный профнастил. Этому материалу свойственны средние характеристики между несущим и стеновым профлистом. Широко используется в качестве кровельного покрытия, так как имеет достаточную толщину и несущую способность в совокупности с приемлемой стоимостью.

Качество профилированных листов определяется тремя параметрами: толщина, ширина волны профлиста и его геометрия, которые регламентированы ГОСТ 24045 от 1994 года. Согласно этому документу профнастил имеет стандартные параметры и допустимые нормы погрешностей.

Маркировка материала

Она отражает геометрические размеры данного материала, а также его тип. В настоящее время изготовители выпускают следующие его виды: H, C, HC, М. П.

Первые три обозначения показывают классификационную единицу профиля по первому классификационному признаку: Н — несущий, С — стеновой, НС — универсальный. МП — это металлополимер, служащий материалом для кровли над мансардой.

Первое число, идущее вслед за буквой, показывает высоту листа (мм), следующее — толщину стали, служащей базисом при штамповке листа (мм), следующее — ширина листа (мм), последнее — предельная длина (мм).

На профлистах, имеющих алюмоцинковое покрытие, к маркировке добавлено буквенное обозначение АЦ.

Также существует профлист, изготавливаемый методом холодной деформации радиальным станком. В этом случае в его марке присутствует буква «Р».

Наиболее распространенным является профлист марки Р20. Он имеет рабочую ширину 1150 мм, толщину металла от 0,4 до 0,8 мм, ширину профиля 67,5 мм. Для него характерна высокая антикоррозийная стойкость, высокая механическая прочность и небольшой вес.

Размеры кровельного профлиста

Основными параметрами профлиста являются его длина, ширина, толщина и высота профиля. Все характеристики профилированных листов определяются в ГОСТ 24045–94.

Длина и ширина листа

Различают полную и полезную длину и ширину профнастила:

• полная длина и ширина — это расстояние между кромками листа. Длина может изменяться от 3000 до 12000 мм (кратно 250 мм), ширина — от 800 до 1800 мм. По желанию заказчика длину листа можно сделать меньше 3000 мм и больше 12000 мм;
• полезная длина и ширина листа — это полный размер минус размер нахлёста. Длина листа выбирается так, чтобы она была равна длине ската плюс размер карнизного свеса (200–400 мм). Если использовать более короткие листы, то материал придётся укладывать с нахлёстом, который снизит уровень гидроизоляции крыши. Таким образом, когда полная и полезная длина профлиста совпадают, это лучший вариант. Нахлёст по ширине обычно составляет одну волну.

Толщина листа и высота профиля

Для кровельных работ подходит профнастил толщиной 0,55—1,0 мм. Более тонкий металл будет деформироваться под воздействием снега, ветра или града. Его также можно случайно повредить во время монтажа.

Высота профиля может изменяться в пределах от 8 до 75 мм. Если стеновой лист, который, к примеру, можно применить для строительства забора, может иметь высоту профиля 8 мм, то для обустройства кровли применяется профнастил со значением этого параметра не менее 20 мм.

Кровельный профнастил имеет высоту волны от 20 мм, а в месте стыка на нём часто выполняют капиллярную канавку для удаления влаги

Виды профиля и его маркировка

Различают следующие виды профнастила:

• стеновой. Применяется для облицовки бытовок, складов, автомобильных моек (обозначается буквой С);
• кровельный (Н или ПК). Используется для перекрытия крыш;
• универсальный (СН). Пригоден в обоих случаях;
• несущий. Используется для сооружения конструкций, работающих под большими нагрузками, и имеет, как и кровельный материал, большую высоту профиля. Поэтому в качестве несущего может использоваться кровельный профнастил с большой толщиной металла.

Рядом с буквой обычно ставится цифра, обозначающая высоту профиля. Примеры такого обозначения: С-18 (стеновой профнастил с высотой волны 18 мм), Н-75 (кровельный материал, высота волны 75 мм), НС-60 (несущий профлист с волной 60 мм).

Краткая маркировка листа профнастила содержит данные о его типе и высоте волны

Однако существует и более подробная маркировка, например: Н-57–750–0,8 АД МЛ-1202/МЛ-1203, где:

• Н — назначение материала (кровельный);
• 57 — высота профиля;
• 750 — ширина листа;
• 0,8 — его толщина;
• дальнейшая последовательность цифр и букв обозначает вид наносимого полимерного покрытия. В данном случае это двустороннее напыление с разными характеристиками с каждой стороны. Иногда вместо данных о полимерном покрытии указывают длину листа.

Таблица: характеристики некоторых видов профлиста

Марка	Назначение	Характеристики
Высотапрофиля,мм	Толщина,мм	Полная/полезнаяширина,мм	Длина,мм
С-21	Стеновой профлист,применяемый иногда дляобустройства кровли. Имеетхорошую жёсткость. Гофратрапециевидная.	21	0,4–0,8	1250/1000	до 12000
С-44	Стеновой профлист, довольно частоиспользуемый для обустройства кровли.В комбинации с частой обрешёткойи крутым склоном крыши вполне подходитдля кровельных работ.	44	0,65–0,8	1250/1000	до 14500
НС-35	Универсальный профлист,применяемый дляобустройства кровли.	35	0,4–0,8	1250/1000	до 14000
НС-44	Универсальный профлист,используется для кровельныхработ.	44	0,55–0,8	1250/1000	до 13000
Н-57	Используется как кровельныйматериал и как несущийпрофлист.	57	0,6–0,8	1000–1250/750–900	до 13000
НС-60	Универсальный профлист.Имеет высокую жёсткость ипрочность. Является хорошимматериалом для кровли.	60	0,65–0,9	1250/845	до 14000
Н-75	Кровельный и несущийпрофлист с наилучшимипоказателями высоты профиляи толщины металла. Устойчивк снегу и ветру.	75	0,7–0,9	800/750	до 12000

При покупке профнастила следует учитывать, что чем больше высота профиля, тем меньше ширина листа.

Несмотря на то, что в практике проведения кровельных работ применяются разные материалы, специалисты советуют выбирать профлисты НС(Н)-60, Н-75, НС-35. Они имеют специальные рёбра жёсткости и в наибольшей степени подходят именно для защиты кровли.

Профлист может быть просто оцинкован или покрыт защитным полимерным покрытием. Полимерное напыление делает лист более стойким к воздействию погодных условий и повышает долговечность кровли.

Методика расчета прочности кровельного покрытия и выбор марки несущего профлиста вес профлиста

Расчет несущей способности профнастила необходим для правильного выбора профилированного листа. Он сравнительно несложен и позволяет подобрать профиль с оптимальным соотношением несущей способности и цены материала.

Рассмотрим пример расчета нагрузки на профилированный лист кровельного покрытия и выберем профнастил с учетом данных, полученных в результате проведенного расчета.

Для начала принимаем следующие исходные данные для расчета: здание имеет двускатную кровлю с углом наклона 35°, проекция ската на горизонтальную плоскость равна 6,0 м, строительство расположено в Московской области.

Общая величина нагрузки на профилированный лист кровельного покрытия получается путем сложения снеговой и ветровой нагрузок, а также собственного веса профнастила.

Вес профнастила определяется площадью кровельного покрытия, величиной необходимых монтажных нахлестов и равен 8,6 кг/м2.

Расчетная снеговая нагрузка определяется местом расположения строительства. Московская область относится к III снеговому району, для которого снеговая нагрузка составляет 180 кг/м2. С учетом уклона кровли, снеговая нагрузка для нашего здания составляет 180х(60°-35°)/(60°-25°)=128,6 кг/м2, где 35° — принятый угол наклона кровли.

По карте ветровых нагрузок находим, что Московская область относится к I ветровому району, для которого ветровая нагрузка составляет 32 кг/м2. С учетом уклона кровли, коэффициент аэродинамического сопротивления покрытия из профлиста будет равен приблизительно 0,3, соответственно ветровая нагрузка составит 32х0,3=9,6 кг/м2.

Следовательно, общая нагрузка на профнастил кровельного покрытия в нашем случае составит 8,6+128,6+9,6=146,8 кг/м2.

С учетом длины ската крыши и выбранного шага обрешетки, подбирается несущая способность профнастила (таблица допустимых нагрузок приведена выше). Исходя из полученной величины нагрузки на кровельное покрытие и табличных данных, для нашего здания подойдет профнастил С21-1000-0,6 с предельно допустимой нагрузкой 195 кг/м2.

Стоимость профилированного листа зависит от высоты профиля, толщины металла и качества его защитно-декоративного покрытия. Ниже приведена таблица, в которой указана стоимость наиболее популярной марки несущего профнастила — Н75, изготовленного из оцинкованной стали с количеством цинка в покрытии 140 г/м2.

Несмотря на то, что чаще всего можно обойтись более дешевыми вариантами, большинство застройщиков предпочитают использовать профлист с большим запасом прочности относительно расчетных характеристик. Особенно это касается районов, в которых за последние 20 лет были зафиксированы случаи аномально высокого уровня осадков, выпавших за короткий промежуток.

Несущий профнастил для перекрытий, цена профиля Н75 с различными защитными покрытиями.

Толщина металла, мм	Масса м/п, кг	Ширина, мм.	Профнастил несущий, цена руб. за 1 м.п. с НДС
оцинкованный	с полимерным покрытием
рабочая	полная
0,60	6,4	750	800	220	305
0,65	6,9	230	315
0,70	5,5	245	318
0,75	7,4	268	372
0,80	8,5	280	383
0,90	9,6	300	421
1,0	10,6	325	458

Читайте по теме:

Нормы расхода профлиста вес профлиста

Норма расхода профнастила на кровлю, фасад или забор. Существуют ли общие нормы расхода профлиста? Что нужно учитывать, когда считаете расход профнастила на 1м2? Обо всем этом — в статье.

Срок службы профлиста вес профлиста

Каков срок службы оцинкованного профнастила? Какие покрытия профлиста бывают? Насколько каждое из них увеличивает срок эксплуатации профнастила? И где их лучше применять? Читайте в статье.

Профлист ГОСТ 24045

Нормативные документы, регулирующие производство профнастила: действующий ГОСТ 24045-2010 и его устаревшая версия 24045-94. Чем они отличаются? И в каких случаях необходимо покупать профлист, изготовленный по ГОСТ?
