Как сделать самодельный земляной бур (ямобур, землебур)

Фундамент ТИСЭ: порядок работ

В самой методике ТИСЭ есть некоторые рекомендации:

  • Сваи заглублять примерно на 20 см ниже уровня промерзания для региона.
  • Для армирования сваи используют четыре прута ребристой арматуры диаметром 10-12 мм. Располагать прутья нужно не ближе, чем 4 см от края.
  • Если уклон участка больше 10%, выпуск арматуры необходимо связать с ростверком.
  • Ростверк использовать или высокий — приподнятый на 150 мм над грунтом, или делать свайно-ленточный фундамент с мелкозаглубленной лентой. Второй вариант используют для тяжелых зданий, передать вес которых посредством свай невозможно, тогда делают ленту, которая увеличивает площадь передачи.

Схема армирования свайно-ростверкового фундамента с железобетонным ростверком (свайно-ленточного)

  • Не стоит делать на дне скважины песчаную подсыпку: она не будет иметь нормальной плотности и работать не будет.
  • Чтобы опора была надежной, применяйте вибраторы для бетона. Ручное вибрирование при помощи стержня арматуры неэффективно. Если в хозяйстве такого устройства нет, возьмите в аренду на время заливки фундамента: прочность повышается значительно.
  • Опалубку для сваи делаете из толя, рубероида или пергамина, свернутого в трубку. Лучше чтобы она имела несколько слоев (2-3). Их скреплять ничем не нужно: скрутили чуть меньше, чем диаметр, вставили. Высота этой опалубки — на 15 см выше уровня грунта независимо от того есть уклон на участке или нет. Этот торчащий кусок желательно присыпать песком или грунтом, и уплотнить его вокруг. Это не даст развалить толь при заливке бетона.

Фундамента ТИСЭ — подвид  свайно-ростверкового фундамента. И технолоигя его изготовления ничем не отличается. Вся разница в процессе бурения. Других нет. Порядок работ и технология изготовления свайно-росветкового фундамента описаны тут. А в этой статье лучше дадим несколько практических советов.

Сложности при бурении

Если грунт сильно сыпучий — мелкий песок —  стенки скважины могут осыпаться. Чтобы этого не произошло, налейте воды. Песок уплотнится и будет держать форму. Вода поможет и в том случае, если грунт очень сухой и плотный. Пробурив несколько десятков сантиметров, залейте в скважину воду. Она размягчит грунт, его можно будет порубить лопатой или другим приспособлением, а потом вынуть при помощи бура.

Пробурить скважины под фундамент ТИСЭ своими руками нелегко, но возможно даже в одиночку

Сложности создают мощные корни деревьев и кустов. Их нужно порубить. Для этого топорище приваривают (прикрепляют) к рукоятке. Резко опуская его в лунку, измельчают корни.

Как формировать расширение

После достижения проектной глубины скважины к буру прикрепляют плуг. Он может фиксироваться в двух положениях: для формирования пятки в 50 или 60 см. Плуг привязывается к веревке.

Это плуг, за счет которого формируется куполообразное расширение

Опускаете бур вниз, веревка натянута, плуг прижат. Веревку отпустили, он под собственным весом опускается вниз. Начинаете вращать (идет тяжело — режущая поверхность большая), лезвие разрезает грунт, формируя утолщение.

Вращать можно и по часовой стрелке и против. Если по часовой, то старайтесь вниз не давить: углубляться не нужно. При вращении против часовой происходит только разрезание грунта без углубления, но возникает другая проблема: грунт ссыпается под бур, выталкивая его вверх.

Оптимально порядок работ такой: прокрутили несколько раз против часовой стрелки. Как почувствовали, что лезвие уперлось в свод, делаете несколько обороть по часовой стрелке, набирая в корпус бура срезанный грунт. Вытаскиваете бур, высыпаете грунт. Повторяете несколько раз, пока не сформуется расширение (грунт перестанет набираться).

На твердых грунтах работа с раскрытым плугом может быть проблематичной. Тогда можно формировать расширение поэтапно. Сначала выставить плуг на самое маленькое расстояние, потом его увеличить до нужного размера.

Заполнение бетоном

Если уровень грунтовых вод невысокий, никаких проблем не возникает: заливаете, обрабатываете вибратором. Все.

Если уровень грунтовых вод высокий, пятку можно заливать сразу после того, как ее сформировали. Нужно будет только вставить арматуру. Ее тогда вяжете до начала бурения. Заливку основной части скважины можно оставить «на потом».

Выставив арматуру и опалубку начинают заливать бетон

Если воды много и прибывает она быстро, понадобится большой мешок из плотной пленки  с дыркой внизу. Вставляете его в скважину и льете бетон. Так как он плотнее, он вытесняет воду. Залив пятку, вытаскиваете мешок. Он пригодится для следующих свай.

В видео ниже продемонстрирована технология строительства фундамента со сваями ТИСЭ и высоким ростверком.

Пошаговое изготовление бура

На металлическом листе рисуем окружность, отмечая центр. Это будет лезвие. Далее, эту окружность нужно вырезать при помощи болгарки, а затем нанести линию разреза, которая проходит по линии диаметра. Затем наносим линию выреза, которая должна соответствовать окружности воротка. Получившийся диск нужно разделить на две части и прорезать отверстия для воротков.

На конце трубы, которая и будет выступать в роли воротка, болгаркой прорезаем четыре продольных линии, 3-4 см в длину. После этого из них нужно сформировать остриё при помощи молотка, при этом нужно собрать надпилы у самого центра трубы. Полученное остриё нужно обработать сваркой и сделать так, чтобы вороток в процессе работы не забивался почвой.

Следующим этапом будет соединение воротка с диском при помощи сварки. Это делается на расстоянии между ними в 5 см и под углом к плоскости вращения в 20 градусов.

Далее приступаем к трубе-удлинителю, которая должна быть оснащена рукояткой. Эту деталь нужно приварить буквой «Т» и обязательно приварить к ней усилители в виде «косынки». Заготовка продевается в вороток, и сквозь них проделывается отверстие, чтобы можно было скрепить детали шпилькой. Таких отверстий нужно сделать несколько штук для того, чтобы иметь возможность регулировать длину изделия.

Работа заканчивается затачиванием лезвий. Кромку фрезы нужно обработать таким образом, чтобы при вращении остриё лезвия было направлено вниз.

Защитное покрытие

Во избежание возникновения ржавчины на деталях самодельного бура для столбов нужно тщательно прочистить их наждачной бумагой и обработать грунтовкой и фосфатирующим раствором. После такой обработки готовое изделие можно красить.

При эксплуатации устройства нужно после каждого применения разбирать его и чистить все соединения от пыли и грязи, а также покрывать их специальной смазкой, отталкивающей воду. Не стоит упускать этот момент, так как правильный уход за инструментом станет хорошей профилактикой заклинивания болтов и позволит ему работать бесперебойно очень долгое время.

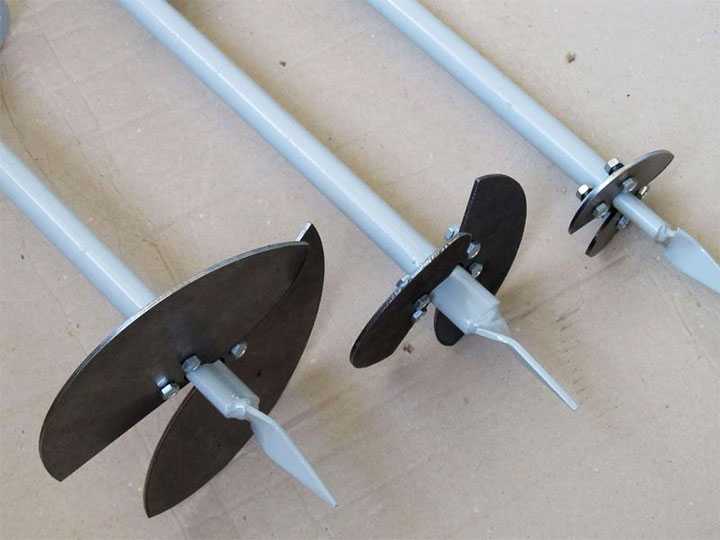

Ножи и способ из крепления

В первую очередь надо решить, делаете вы бур своими руками со съемными или стационарными лопастями. Если лопасти съемные, на одном из концов стержня привариваете полочки из толстой стали. Полочки делают под наклоном — так, чтобы плоскости ножей были разведены под углом 25-30°.

В самих дисках по центру придется вырезать отверстия — чтобы они плотнее прилегали к стержню, но эта операция требуется и при монолитном варианте — с приваренными лопастями.

Листовая сталь

Если лопасти собираетесь делать из листовой стали, вырезаете из бумаги шаблон, по нему — круг из стали. В центре сверлите отверстие — в него надо будет вставить и приварить стержень. Круг или квадрат — в зависимости от выбранного стержня. Размеры отверстия — немного больше, чем габариты стержня.

Разводить края надо тоже градусов на 25-30°. В этом случае эффективность бурения будет максимальной. Если работать будете на плотных грунтах (глина, суглинки с преобладанием глины), лопасти под нагрузкой может сводить. Чтобы этого избежать, добавляют из уголка или толстой полосы стали упоры.

Из пильного диска

Если у вас есть старый распилочный диск подходящего диаметра — вы нашли почти идеальный вариант. В них сталь используется закаленная, а она — упругая и прочная. Но такой диск согнуть не получится, потому его распиливают пополам и эти половинки разводят под требуемым углом.

Такой самодельный бур для земляных работ показывает довольно высокую производительность. Даже б/у диски имеют хорошо наточенную кромку. А чтобы бурение шло еще легче, бур своими руками затачивают еще и по бокам.

Детали ямобура и особенности его работы

Сферы применения садового бура:

  • посадка деревьев, кустарников;
  • установка столбиков под забор;
  • монтаж уличных фонарей;
  • обустройство дренажной системы;
  • создание колодца;
  • бурение скважины под воду;
  • сверление лунок для зимней рыбалки.

Производительность напрямую зависит от:

  • конструкции изделия;
  • того, какой режущий элемент используется;
  • диаметра, глубины отверстия в земле.

Чтобы стандартным земляным буром получилось сделать лунку глубиной до 3 м в диаметре 25-30 см, потребуется около 2-3 часов.

Для более глубинного бурения применяется спецтехника в виде буровых установок.

Ручная конструкция содержит такие детали:

  1. Ручка. Принято изготавливать из стали. Имеет тот же диаметр, что и вал. Для удобства бурения приваривают перпендикулярно валу (стержню) в форме буквы Т. На обе рукоятки надевают резиновые накладки, чтобы при движении не было трения, руки не соскальзывали и меньше уставали. Минимальная длина — 40 см, рекомендуемая — от 50 до 60 см.
  2. Штанга или вал. Материал — профильная труба круглого, квадратного сечения. Диаметр — от 0,5 до 1 дюйма. Делать штангу более утолщенной не стоит, поскольку это потребует больших усилий. С одной стороны штанги приваривается ручка, с другой — режущая часть с пикой.
  3. Винт (режущая головка). Ключевой элемент землебура. Отвечает за разрыхление почвы и выталкивание ее на поверхность. Лишнюю почву убирают при доставании инструмента из скважины. Наибольшим спросом пользуется вариант с двумя стальными заточенными по краям полукругами. Диаметр подбирается согласно назначению. Для повышения удобства работы лопасти делают съемными.
  4. Лом (пика). Выполнена в форме большого сверла или клинка. Находится внизу по центру изделия под лопастями. Задает направление валу. В строго вертикальном положении входит в грунт. Разрыхляет землю по центру, упрощая работу лопастям.
  5. Удлинители. Это дополнительные насадки или секции стержня, с помощью которых получится увеличить глубину бурения до 15 м. Фиксируются винтовыми соединениями. Используются при необходимости.

Определяем диаметр

Выбор осуществляется с учетом цели бурения:

  1. Чтобы установить деревянные стойки для ограждения на устойчивой почве, рекомендуется брать коловорот диаметром 250 мм. На каменистых, скалистых почвах берется усиленный вариант бура диаметром 300 мм.
  2. Для монтажа металлических столбов размером 60*60 мм , 80*80 мм под ограду из профнастила хватит коловорота диаметром от 100 до 200 мм.
  3. Если нужно сверлить скважину под абиссинский колодец, то выбирают облегченный бур с диаметром 77 мм.
  4. Для оград из рабицы нужно просто буром в 77 или 100 мм просверлить грунт на 60-75 см, а после этого забить кувалдой стойки в землю.
  5. Под посадку деревьев, кустарников подходит диаметр 200 мм.

В среднем ручной коловорот служит 10 и более лет. Его хватает примерно на 300 скважин.

Разновидности бура по назначению

В зависимости от места, сферы использования имеют нюансы в конструкции. Разберем каждый из них подробнее.

Шнековый

Применяется для бурения глубинных скважин на воду, обустройства подземных зондов под тепловые насосы. Имеет большое количество витков, именуемых шнеками.

ТИСЭ

Такой инструмент берется для рытья ям под монтаж свай. Внизу у него откидывающаяся лопатка, которая отвечает за расширение.

Проще говоря бур ТИСЭ имеет:

  • лопасти;
  • землеприемник;
  • раскладной расширенный нож (в нижней части).

Для удобства работы нож иногда делают съемным.

Такой инструмент умельцы научились изготавливать самостоятельно. Ножом служит обрезанная лопата с хорошей заточкой. Землеприемником станет жестяная банка из-под соленой рыбы. Нож фиксируется не вплотную, а чтобы он мог двигаться. При опускании инструмента в шурф он подтягивается капроновой нитью, закрепленной на конце. Как только бур касается дна, натяжение нити делают меньше. Лопатка подрезает бока ямы, достигая нужного расширения.

Бур из лопаты

Отличный вариант для посадки кустарников, деревьев. Лопату нужно брать из качественной стали, чтобы не пришлось часто затачивать. Снизу с обеих сторон отрезают болгаркой небольшие сегменты, чтобы она приобрела прямоугольную форму.

Низ лопаты распиливают по центру на глубину до 30 см. Левую часть отгибают вперед, правую – назад или наоборот. Образовавшиеся лепестки проходят сварочным швом.

Для мягких грунтов

В таких условиях работать стандартным буром неудобно и это занимает больше времени. Поэтому для таких участков эффективным станет инструмент с режущей частью, которая делается удлиненной. Оформляется в виде стакана по бокам с небольшими прорезями. На разрезах выступает режущая кромка. Лучший материал для этого – закаленная сталь. Ее нужно хорошо заточить.

Навыки создания ручного бура особенно пригодятся, если дом с участком стоит на глине, суглинке, скалистой почве, где заводские буры-универсалы просто не справляются.

Мотобур (с бензиновым приводом), электрический

Магазинные варианты буров остаются привлекательными для владельцев частных домов, благодаря большой производительности, скорости работы.

Мотобур удобен в транспортировке, но зависит от заправки топлива. Инструмент с электроприводом будет работать только в условиях постоянной подачи электроэнергии.

Оба типа функционируют в разных режимах: на больших и малых оборотах.

Конструкция ручного бура

Садовый бур является очень полезным приспособлением для любого дачника. Он очень компактный, удобный и простой в использовании. Как правило, изготавливают его из твердого металла. Он без усилий раскалывает на части мелкие камни и корневища растений.

С помощью такого приспособления с легкостью можно выкопать яму, вращая его вокруг своей оси как штопор.

Главным назначением бура является рытье лунок для столбов. Небольшие скважины делает режущая часть приспособления, которая может быть разнообразной формы:

  • Двухлопастной;

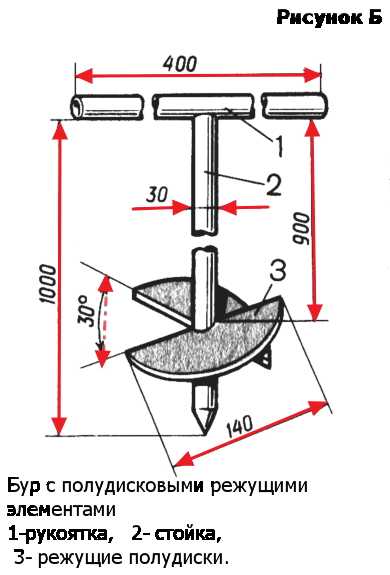

  • В виде полудисков;
  • Винтообразной;
  • Шнекообразной;
  • Многоярусной;
  • Цельной или съемной.

Есть модели, которые начинаются с небольших лопастей, и их верхняя часть постепенно увеличена до больших размеров. Заводской бур является функциональным и эффективным не во всех ситуациях, потому что инструмент попросту не сможет внедриться в почву на нужную глубину, или его насадки будут не того диаметра, который требуется.

Хотя стоимость заводского бура для столбов относительно демократична, вполне можно сделать полезный инструмент самостоятельно, и при этом он будет отвечать всем необходимым требованиям. Технология изготовления бура своими руками очень проста, и стоимость его будет гораздо дешевле заводского. Нужно всего лишь определиться с параметрами изделия.

Разберем несколько различных конструкций, которые отвечают за эффективность и функциональность бура:

Разрыхлитель. Данная деталь состоит из пары плоскостей либо же шнека. Шнек похож на спираль, нож находится на штанге.
Почвоприемник. В этой детали собирается грунт, и она значительно облегчает бурение лунок, имеющих размер до 35 см.
Плуг-формировщик. Он располагается в нижней зоне

Эта конструкция позволяет усиливать столбчатый фундамент, что очень важно при строительстве массивных сооружений.
Шнек крепится к ручке болтовым соединением. Длина готового к работе и полностью собранного изделия составляет около метра, что позволяет без труда делать ямки до 70 см глубиной

Если лунка должна быть большей глубины, то конструкцию вполне можно нарастить при помощи трубки (500 мм). Этот элемент представляет собой деталь с гайкой и болтом, которые находятся на торцах труб.

Использование

Результат бурения После завершения подготовительных работ рукоятку устанавливают на первую штангу, а накопитель грунта помещают в ямку. Прокручивая бур по часовой стрелке, при прохождении каждых 10–20 см его вынимают и освобождают от почвы. Когда рукоятка будет находиться на уровне 30 см от земли, нужно присоединить вторую штангу.

Бурение продолжается, пока бур не достигнет отметки на 15–20 см ниже уровня промерзания. Когда данное требование выполнено, приступают к созданию расширяющегося основания. Для этого к буру присоединяют плуг и его опускают в поднятом состоянии. Когда бур упрётся в почву, плугу позволяют опуститься, прокручивая на четверть оборота, туда и обратно. Когда плуг начал опускаться, продолжают бурение по часовой стрелке.

Перед выниманием бура для освобождения от земли плуг надо поднять в исходное положение. Подготовка места для фундамента тисэ завершена, когда плуг полностью опустится и образует на глубине ровную площадку. Это можно увидеть по длине регулирующей верёвки и количеству земли в накопителе.

По какому механизму создаются расширяющиеся полости ниже уровня промерзания можно увидеть на видео:

Зависимость конструкции от назначения

Для бытовых потребностей можно своими руками сделать ручной бур разного назначения, хотя в любом случае, такой инструмент предназначается для бурения ям. Но при этом их различают по внешнему виду и эксплуатационным характеристикам, это:

  • обыкновенный садовый бур;
  • шнековый садовый бур;
  • бур для свай ТИСЭ (Технология Индивидуального Строительства и Экология).

Для работ по сборке такого инструмента обязательно понадобится сварочный аппарат, работающий от переменного или постоянного тока.

Обыкновенный садовый бур

Земляной садовый бур

Для изготовления обычного садового бура, который чаще всего используют для не очень глубоких ям, лунок нужен мощный стержень, из цельного (лом) или полого трубного профиля. Кроме этого понадобятся полукруглые режущие диски, приваренные под определённым углом атаки (лучше всего, если это будет легированная сталь). С помощью этого инструмента делают отверстия для посадки растений (обычно, это саженцы кустарников или деревьев), а также  отверстия для монтажа столбиков под забор или других лёгких архитектурных сооружений.

Шнековый самодельный ручной бур

Шнековый самодельный ручной бур

Слово «шнек» с немецкого языка («Schnecke») переводится, как «улитка» и это отлично характеризует конфигурацию режущего приспособления. Лопасти расположены, как правая резьба с крупным шагом, что позволяет гораздо реже вытаскивать бур из земли, так как грунт поднимается на полную высоту лопастей, не препятствуя при этом бурению. Функционал такого инструмента практически ничем не отличается от описанного выше приспособления, но производительность труда в данном случае возрастает чуть ли не в два раза. Если, к примеру, строить забор по периметру участка, то придётся устанавливать много опор, так что скорость принесёт только пользу. Конечно. Для шнека лучше применять автоматизированный привод.

Самодельный бур для свай ТИСЭ

Таким инструментом делают скважины с расширением в нижней части

Бур для свай ТИСЭ полностью соответствует технологии индивидуального строительства и экологии производства работ, и в бытовых условиях, как правило, применяется для заливки столбов с расширенной подошвой под свайно-ленточные фундаменты. Его уникальность заключается в том, что около режущих лопастей есть откидная лопатка (нож), при помощи которой формируется расширение. Если говорить о производительности труда при заливке таких фундаментов, то такие инструменты попросту незаменимы.

Как сделать своими руками?

Если в наличии есть ямобур с электродвигателем, то больше нет нужды напрягаться, копая землю лопатой. Инструмент теперь всё делает сам, с ним можно сделать ямы для различных целей, можно провести на участок воду, заложить основу дома и оформить сад, сажая деревья.

Вместо покупки, как вариант, электробуры делают своими руками из подручных материалов. Конструирование качественного агрегата – задача выполнимая для всех. Самодельный бур не уступает тому, который вы приобрели уже готовым.

Более того, предоставляется свобода изобретателю, чтобы вносить свои изменения: модификации наделяют устройство дополнительными функциями и облегчают работу.

Можно создать именно такой агрегат, который идеально бы подошёл для бурения. Самостоятельно определяется тип насадки и размер лезвий, мощность, габариты оборудования, характеристики двигателя по свойствам почвы.

Чтобы получить новый надёжный электробур, нужно собрать такие детали, как режущая землю часть, шток, ручки и мотор. Лезвиями могут служить диски циркулярки, а для самостоятельного создания шнека можно поискать подходящую модель – готовые чертежи используются для создания по шаблону рабочих насадок. Электродвигатель делают из перфоратора, также мощный мотор получается из стартера и редуктора дрели.

Своими руками из электрокультиватора легко создать эффективную машину для обработки земли, в том числе ее распашки и удаления из нее корней, с чем бур хорошо справляется. Что же нужно для начала конструирования?

Инструменты и материалы

Одним из самых простых вариантов самодельного бура является агрегат из дрели. Инструмент идеально подходит для того, чтобы использовать его для разработки собственной мощной техники.

Итак, прежде чем начать, понадобятся следующие материалы:

  • дрель;
  • червячный редуктор, он прост в установке;
  • болгарка;
  • стальные диски нужного диаметра, в зависимости от размеров ямы.

Можно приступать к работе.

Этапы изготовления

  1. На дисках, количество которых соответствует числу ярусов режущей части, сделать посередине отверстия под шток. Отверстие должно быть равно диаметру стержня.
  2. Разрежьте диски так, чтобы получить секторы круга.
  3. Сварить спиралью диски, соединить их с кольцами.
  4. Идеальным вариантом наконечника станет сверло по металлу, оно облегчает процесс бурения. Заточенная пика менее удобна.
  5. Наконечник ставится ниже шнековой насадки на 5 см.
  6. Затачиваем кончик сверла, шнек.
  7. Теперь на дрель с редуктором устанавливается насадка.

Универсальный электробур готов к использованию.

Обзор электробура для зимней рыбалки смотрите далее.

Чертежи

Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие. Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров. Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.

Бур из лопаты

Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае можно сделать садовый бур из лопаты. Выбирают качественную, из хорошей стали лопату, наносят разметку, как показано на чертеже. По разметке надо будет вырезать два небольших фрагмента, распилить нижнюю часть посередине на глубину 30 см (на фото).

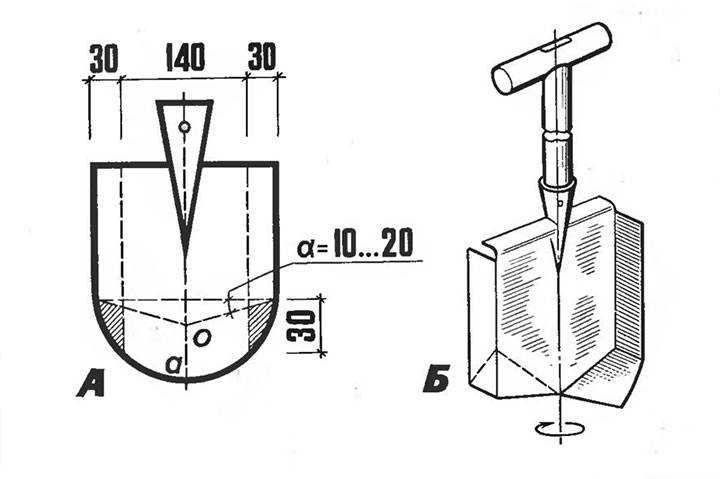

Бур из лопаты

Далее кромки отгибают одну вперед, другую — назад, к ним подгибают образовавшиеся в нижней части лепестки. Полученные швы проваривают снаружи и изнутри.

Бур для мягких грунтов

Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.

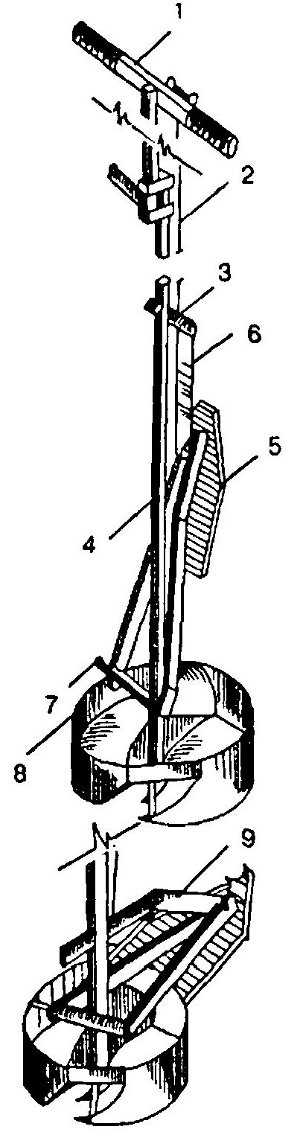

Бур для мягких грунтов

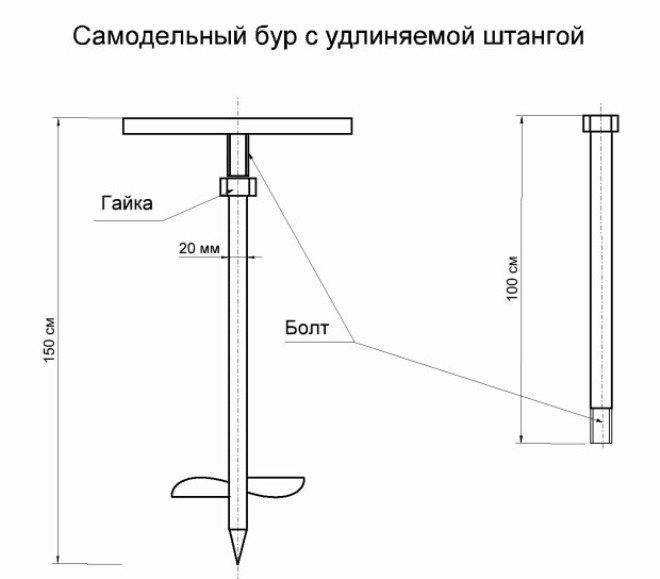

На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.

Базовые чертежи шнекового и садового бура

Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.

Шнековый и садовый бур для земли разной плотности

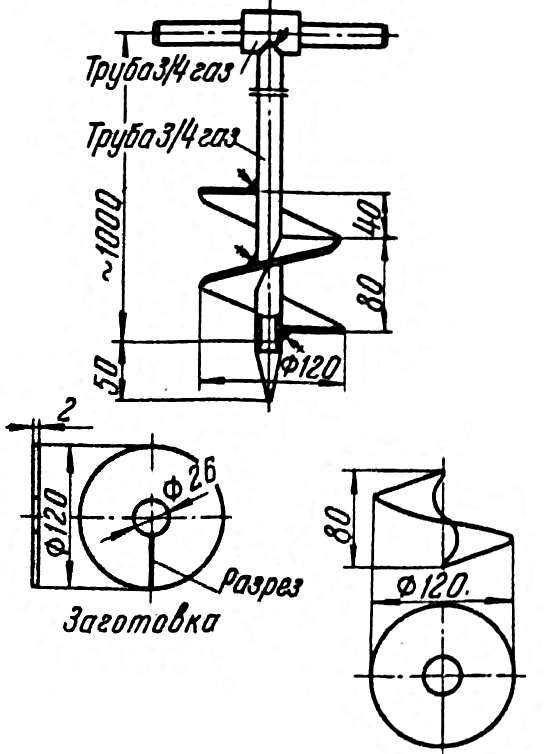

Подробный чертеж в проекциях шнекового бура

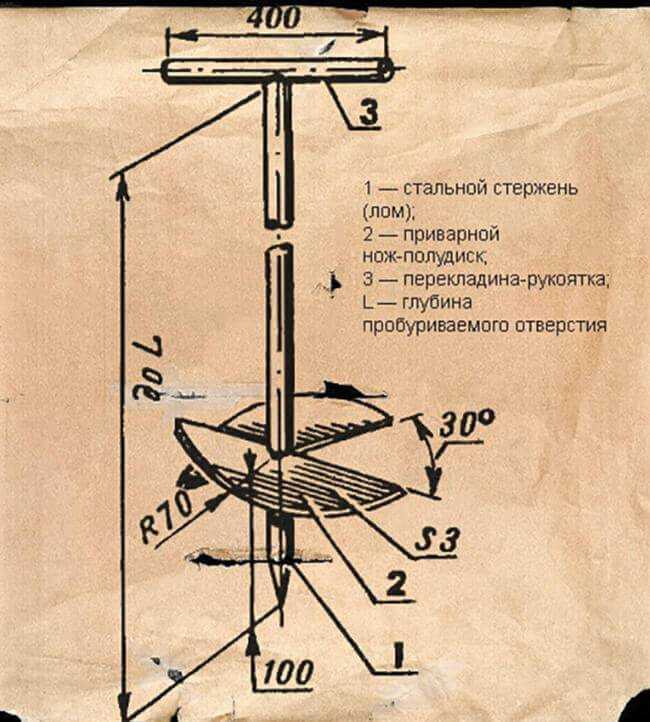

Чертеж садового бура

Расчет фундамента ТИСЭ

Методика расчета ничем не отличается от расчета в общем случае. Рассчитывается нагрузка от дома, а затем сравнивается с общей несущей способностью планируемого количества и диаметра свай.

Сначала на плане дома расставляете сваи. Они обязательно должны быть в углах и в местах примыкания простенков. Если расстояние между сваями получается больше 3 метров, между ними ставят промежуточные. Так расставляете на плане все опоры, придерживаясь правила:

  • минимальное расстояние — 1,5 метра;
  • максимальное 3 м.

Затем рассчитываете нагрузку от дома. Для этого сначала необходимо посчитать вес дома (все стройматериалы + мебель, сантехника, тяжелая бытовая техника).

Усредненные нагрузки от разных типов узлов дома

Если говорить усреднено, то для зданий из кирпича или ракушняка на каждый квадрат площади можно брать 2400 кг, из легких строительных блоков (пенобетон, газобетон и т.п.) — 2000 кг, из древесины и каркасники — 1800 кг. По этим усредненным нормам можно предварительно ориентироваться. Если же вы решите все считать серьезно, нужно будет соблюдать всю методику: считать, материалы стен, перекрытий, кровли, отделки и т.д. Так как технологии и материалы могут использоваться разные, расхождения тоже могут быть значительными.

Полученное значение умножаем на поправочный коэффициент — 1,3 или 1,4. Это запас прочности. Полученная цифра — это нагрузка, которую нужно будет передать через сваи.

Теперь по таблице подбираете, какой диаметр должна иметь свая, чтобы она смогла передать необходимый вес.

Несущая способность свай разных диаметров в различных грунтах

Если планируемое количество колонн с расширением выбранного диаметра может передать требуемую нагрузку, вам переделывать ничего не нужно. Если передаваемая масса слишком мала, необходимо или увеличить количество свай или сделать «пятку» большего диаметра.

Самостоятельное изготовление бура

Используя обычный ручной или механизированный ямобур, можно быстро и аккуратно пробурить отверстия в грунте под посадку деревьев, установку столбов и т.д. Вот только покупать дорогой электроинструмент или бензобур для выполнения разовых работ на участке нецелесообразно (а иногда требуется изделие нестандартных размеров). Поэтому в таких ситуациях ручной бур для земляных работ при желании можно изготовить своими силами.

Садовый бур своими руками

Сначала приварите ручку перпендикулярно вертикальному стержню, в качестве которого можно использовать пустотелую трубу, стальной прут или арматуру. При выборе материала учитывайте для каких задач вы делаете бур земляной своими руками. Лопасти проще всего изготовить из твердосплавного пильного диска — разрежьте его болгаркой, а затем приварите две половинки к стержню.

Усовершенствованный бур для земляных работ

Возьмите квадрат из листового металла с размерами 210х210 мм и толщиной 3–4 мм, отметьте центр, проведя две диагонали, и при помощи штангенциркуля прочертите окружность нужного диаметра, после чего вырежьте болгаркой. Также потребуется труба на три четверти и бендикс от стартера.

При помощи специальной коронки или на токарном станке просверлите в круге отверстие под диаметр трубы. К нижней части стержня приварите стальной треугольник (можно использовать обрезки металла, оставшиеся от квадрата), а потом на расстоянии 10 см от его края насадите круг, зафиксировав его электросваркой. В продольном сечении диска сделайте два пропила и разогните их в разные стороны, чтобы угол изгиба был в пределах 25–30°. К верхней части трубы приварите бендикс и горизонтальную ручку. Земляной бур своими руками готов.

Бур для свай ТИСЭ

В авторском варианте бур ТИСЭ — это лопасти с землеприемником и раскладным более широким ножом, который формирует расширение в нижней части сваи. Но работать таким снарядом неудобно — сильно мешает складной нож. Потому в некоторых конструкциях его делают съемным, а вообще, рекомендуют бурить сами шурфы обычным садовым буром, а для расширения сделать отдельно раскладывающийся нож с землеприемнником. Так работа проходит проще и быстрее.


Бур своими руками для свай ТИСЭ — один из вариантов

В качестве ножа тут выступает обрезанная лопата, а землеприемник сделан из банки из-под сельди. Нож закреплен подвижно, при опускании в шурф подтягивается привязанным к концу капроновым тросом. Достигнув дна, трос ослабляют, лопатка начинает подрезать бока шурфа, формируя необходимое расширение.

На фото ниже — второй вариант самодельного бура для свай ТИСЭ. Конструкция более сложная, но и более эффективная. Плуг-лопатка сделана из куска рессоры, заточена и приварена к откидной конструкции на болтовых соединениях.


Более сложная конструкция

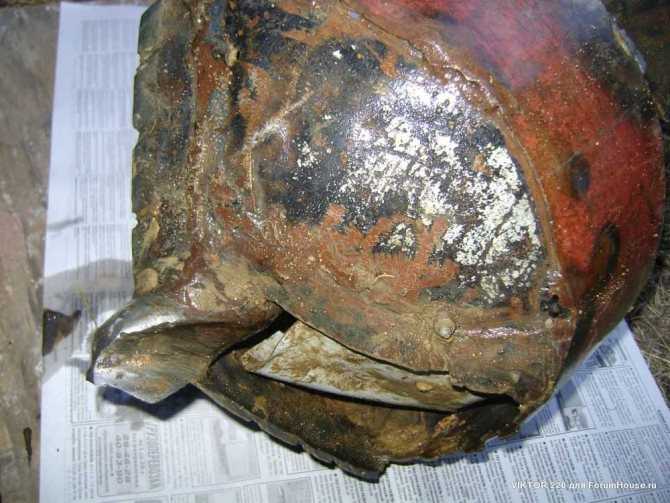

Землесборник — из старого пропанового баллона. Сбор земли происходит снизу, потому приемник сделан с округлым дном. В нем имеются два отверстия, их края заточены.


Вид снизу

Работает этот снаряд хорошо даже на плотной глине. Правда, для уменьшения трения скважину постоянно надо смачивать водой.

Как изготовить земляной бур самому

Приложив немного усилий и четко соблюдая требования пошаговой инструкции от мастеров, сделать коловорот получится своими руками за считанные часы.

Подбор материалов

Чтобы собрать заготовки под основные элементы бура, понадобятся:

  1. Для стержня. Труба круглого или квадратного сечения. Размер — 20*20 мм, 35*35 мм.
  2. Для ножей-лопастей. Листовая сталь толщиной 4 мм или пильный диск от болгарки, циркулярной пилы (на выбор). Ниже рассмотрим применение каждого из них.
  3. Для ручки. Круглая труба. Диаметр подбирается по обхвату ладони.
  4. Для пики. Используется заточенный прут арматуры большого диаметра или стальная полоса. Допускается комбинирование обоих материалов.

Работать с металлом лучше в защитных перчатках и очках.

Подготовка инструмента

Список такой:

  • сварочный аппарат с электродами, защитной маской;
  • болгарка с дисковыми насадками;
  • электрическая или ручная дрель;
  • молоток;
  • точило;
  • тиски;
  • клещи;
  • маркер, рулетка;
  • циркуль.

Для антикоррозийной защиты металла отдельно покупаются грунтовка, кисть.

Чертеж или схема

Схема. 1 – стальной стержень; 2 – приварной нож-полудиск; 3 – перекладина-рукоятка; L – глубина пробиваемого отверстия. Здесь каждый мастер делает бур под себя, подбирает размеры, материал, тип конструкции, рассчитывает расход материала и его стоимость. В процессе использования готовое изделие может совершенствоваться.

Сборка бура

Необходимо проанализировать, какими лопастями его нужно оснастить: стационарными или съемными.

Стационарные лопасти просто привариваются к стержню.

Чтобы получились съемные, потребуется:

  1. С одной стороны вала приварить полки из утолщенной стали.
  2. Сделать их так, чтобы ножи расходились под углом 25-30 градусов.
  3. В полках проделать 2-3 отверстия под крепежи и 2-3 отверстия в лопастях такого же диаметра.
  4. Закрепить лопасти болтовым соединением.

Из листовой стали

Для начала проще вырезать из белой бумаги эскиз. После чего по нему режется круг из стали подходящего диаметра. По центру проделывается отверстие в виде квадрата или круга, в зависимости от того, какого сечения труба для вала. Размер отверстия берется немного больше, чем стержень, для удобства сварки.

Лопасти делают двух видов:

  1. Из двух половинок круга.
  2. Из разомкнутого круга, где края смещаются, напоминая виток спирали. Для повышения эффективности бурения края ставят под углом 25-30 градусов друг от друга.

Встретят наедине, лучшие феи Псков, гарантия роскошного досуга. Чтобы у каждого мужчины была возможность познакомиться с проститутками города Кировоград и оценить красоту их тел, а также их навыки. Темпераментные лучшие феи Псков, восхитительные и горячие, они такие заботливые и оригинальные, что интимный досуг тебе обеспечен. Прелестницы ждут тебя.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сайдинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
