Откатные(сдвижные) ворота своими руками пошаговая инструкция

Откатные ворота – как они работают

Закрывающее полотно передвигается на двух каретках с роликовым механизмом. Створку фиксируют верхние ролики. При откате ворот в сторону нижний улавливатель принимает конструкцию, уменьшая нагрузку на опору. Ворота в закрытом состоянии надежно удерживает верхний улавливатель.

Установка откатных ворот требует достаточного количества свободных метров. Размер ворот всегда больше ширины, отведенной под проем, он составляет 150 %. Например, если ширина проема 4 м, то длина ворот составит 6 м, соответственно для отката понадобится не менее 6 свободных метров вдоль забора. При рассмотрении варианта установки конструкции следует позаботиться о наличии достаточного количества места на участке.

Видео описание

Для ознакомления монтажного процесса рекомендуем посмотреть видеоролик: Если все монтажные операции были проведены грамотно, то ворота должны откатываться легко и чётко фиксироваться в двух крайних положениях. И две последние операции: устанавливаются ручки и замок на откатные ворота.

Теперь, что касается электропривода. Сразу обозначим, что на рынке они присутствуют в широчайшем ассортименте. У каждой компании-производителя свои особенности установки. Они полностью описаны в инструкции, которая прилагается в комплектации. Опять-таки, не стоит лезть туда, где вы неспециалист. И хотя производитель весь процесс указывает в четкой последовательности, пусть этим занимаются профессионалы.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом

Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой

Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Правильный выбор материала

Правильно подбираем материал

В чертеже, который обязателен для изготовления своими руками такого типа ворот, нужно указывать не только все размеры деталей, но и дополнительный необходимый материал. Это позволит не ошибиться при закупке всех составляющих частей конструкции.

О том, как изготавливать каркас откатной системы ворот своими руками мы много говорили в других статьях нашего проекта. Рассмотрим необходимый материал для изготовления встроенной створки для входа. И первое, о чем следует позаботиться, так это об обеспечении жесткости конструкции.

Если в изготовлении подобных изделий используются профильные трубы квадратного сечения 60х30 мм, то в случае со встроенным открывающимся механизмом следует использовать трубы с сечением 60х40 или 60х60, с толщиной стенок не меньшей 3 мм. Также нужно выбирать консольный комплект, рассчитанный на больший вес, например, на 800 кг. Такой выбор позволит минимизировать деформацию полотна.

Если изделию не обеспечить достаточную жесткость, то о долговечности не может быть и речи. Казалось бы, небольшая калитка, а столько необходимых действий. В том-то и дело, что нахождение ее на подвижной части ворот приводит к расшатыванию и деформации изделия.

https://youtube.com/watch?v=videoseries

Виды откатных ворот

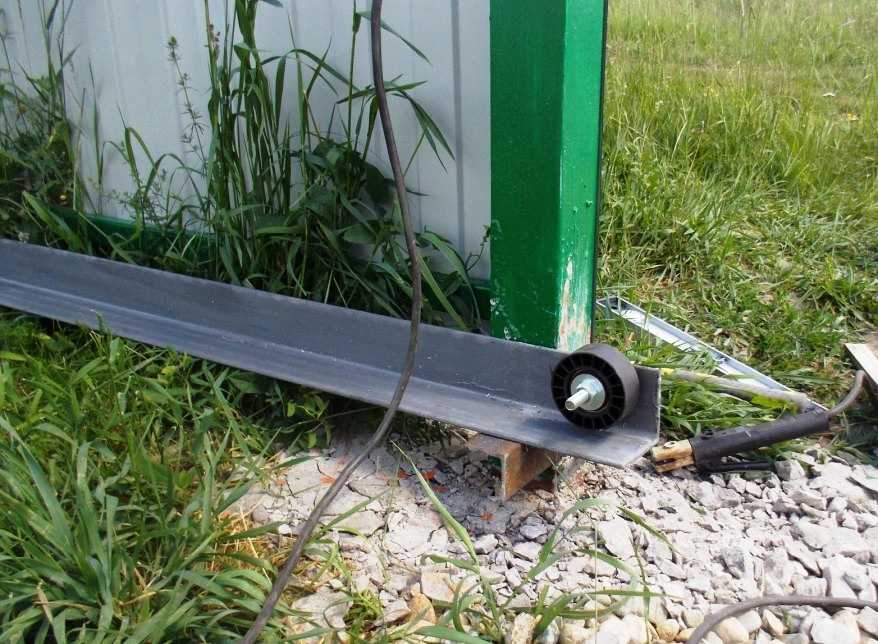

Ворота, откатные по рельсу

Откатные по рельсу

Самый простой вариант, когда створка движется по нижней направляющей, — ворота, откатные по рельсу. На земле поперек проема укладывается рельс; створка ворот имеет в нижней части роликовые каретки, опирающиеся на этот рельс и двигающиеся по нему. Верхняя часть створки удерживается скобой с роликом, укрепленной на воротном столбе. Схема откатных ворот с нижним рельсом. Фото с сайта mehanol.ru
Конструкция проста, там практически нечему ломаться. Подобные ворота требуют небольшого пространства для отката створки — только на величину самой створки.
Сплошные плюсы! Скоба с роликом, удерживающая створку
Однако существуют некоторые ограничения при использовании:

• предпочтительнее, если ворота имеют не глухую, а решетчатую конструкцию для снижения ветровой нагрузки;
• необходимо следить, чтобы в рельс на земле не набивался мусор (например, опавшие листья);
• если вы живете в регионе со снежными зимами, то эксплуатация такой конструкции зимой значительно осложняется. А если в свой загородный дом зимой вы наведываетесь лишь время от времени, будьте готовы по приезде провести некоторое время перед воротами, откапывая заметенный снегом и обледеневший рельс.

Откатные ворота на рельсе предпочтительнее в южных регионах, где зимы малоснежны или вообще снега не бывает

Подвесные с верхней направляющей

Для движения подвесных ворот над проездом укрепляют рельс, по которому на роликовых тележках, как шторы по карнизу, скользит створка. Чаще всего такие въезды можно встретить в промзонах. Как и ворота с нижним рельсом, такой вариант очень надежен: на многих предприятиях сдвижные конструкции с верхней направляющей исправно служат десятилетиями.
Подвесные откатные ворота
Минусом такого механизма оказывается пресловутый верхний рельс — над проемом проезда будет перемычка. И если для легковой машины это не станет препятствием, то грузовой автотранспорт в ваш двор въехать не сможет. Промышленные ворота имеют значительную высоту — 4-5 м. Владелец загородного участка часто не может себе позволить такие высокие конструкции. Проблему можно решить, установив съемную перемычку, если грузовики к вам приезжают, но не слишком часто. Однако снимающийся рельс усложняет и удорожает ворота.

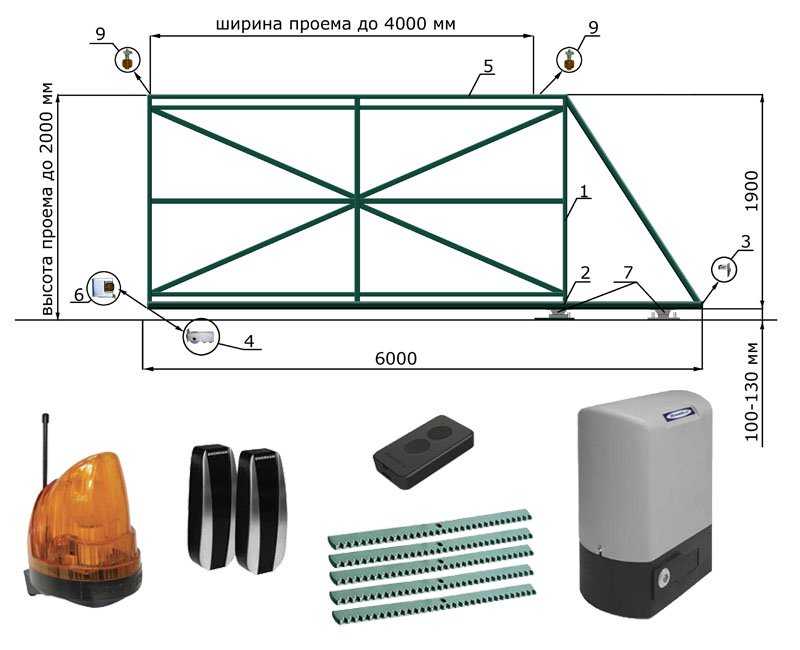

Схемы и чертежи сдвижных ворот без автоматики

Правильно спроектированные и изготовленные ворота должны открываться практически без усилий. Хорошая система роликов вместе с грамотно рассчитанным распределением веса по конструкции в результате дают плавный и лёгкий ход ворот по направляющей балке. Рассмотрим для примера схему, которая описывает все необходимые элементы и комплектующие для откатных ворот.

1. Стальные столбы из профилированной трубы размерами 100х100 и высотой 4 метра в бетонном основании
2. Металлические столбы устанавливаются в бетонные столбы, изготовленные по технологии ТИСЭ (с расширяющейся подошвой снизу)
3. Бетонная лента фундамента, залитая поверх столбов и вмещающая примерно полтора кубических метра бетона.
4. Правая колёсная группа
5. Левая колёсная группа
6. Верхняя колёсная группа для фиксации полотна и дополнительной защиты от падения
7. Металлический каркас из профилированной трубы (60х40 или 40х25) с толщиной стенки от 2 до 4 мм
8. Рама для калитки, изготовленная из трубы квадратного сечения 100х100 мм и толщиной стенки 3 мм. Крепится к столбу длинными болтами на уровне верхней и нижней граней
9. Рама калитки из профилированной трубы. Сечение труб такое же, как у каркаса ворот
10. Уровень земли (асфальт, брусчатка)
11. Длинный швеллер приварен к нижней балке воротной рамы
12. Электропривод (опционально)
13. Зубчатая рейка для сцепления с маховиком электропривода
14. Место расположения противовеса. Его масса рассчитывается исходя из габаритов воротной базы.
15. Платформы для роликовых групп, зафиксированные в бетонном фундаменте с помощью закладных
16. Забор из профильной трубы 60х40 или 40х25
17. Большие и прочные петли
18. Петли для калитки. Также должны быть очень прочными

На данной схеме показан полный комплект необходимых деталей для создания сдвижных ворот. Они могут работать как на автоматическом приводе, так и открываться вручную, без электродвигателя.

Один из самых технологически сложных элементов — это роликовая база. Чаще всего, если есть возможность и ресурсы сделать откатные ворота своими руками, то ролики самостоятельно не изготавливаются. От их прочности и надёжности будет во многом зависеть долговечность конструкции и удобство её использования. А хорошие ролики сделать можно только обладая достаточно высокими навыками работы с токарным станком.

Поэтому, колёсная база сдвижных ворот обычно приобретается отдельно. Её стоимость в районе 10 000 рублей. В эту сумму входит комплект из направляющей балки (от 5 до 7 м), опоры с 8 роликами на металлическом основании, концевой ролик, нижний и верхний ловители ворот, квадратный кронштейн и нейлоновый ролик. Устройство в сборе способно выдерживать ворота весом до 500 кг. На фото ниже для примера изображён комплект Ролтэк Эко 6.

Если есть навык точной обработки металлических деталей на станке, то можно изготовить ролики самостоятельно. Пример готовой колёсной базы с чертежами роликов, которую сделал профессиональный токарь, можно видеть на фото ниже.

При проектировке конкретных ворот важно правильно рассчитать размеры всех деталей рамы, чтобы она не деформировалась под собственным весом в процессе эксплуатации

Особое внимание следует уделить габаритам противовесной стороны, которая будет уравновешивать основную, видимую снаружи часть рамы. Соотношения сторон проиллюстрированы на следующей схеме

Пример грамотно спроектированных откатных ворот с точными размерами проёма и калитки на схеме ниже.

Если смотреть на конструкцию сверху, то расположение элементов будет иметь такой вид.

Комплект фурнитуры, которая потребуется для соединения воротной базы в единую систему, включает в себя такие детали.

В зависимости от устройства конкретной модели ворот, список элементов может быть больше или меньше. Существуют также варианты создания подвесных откатных ворот. В таких конструкциях рама передвигается на роликах, закреплённых сверху. Они перемещаются в верхней горизонтальной направляющей. Неудобства такого варианта в том, что верхняя перекладина ограничивает высоту транспорта, который может проехать под ней. Далее будет рассмотрена методика изготовления и установки простых откатных ворот на основе заводской роликовой базы.

Особенности расчета ворот

Особенности самостоятельного расчета

Расчет конструкции один из самых важных и первоочередных этапов. Игнорировать этот этап не стоит, так как сооружение откатных намного сложнее распашных.

Процесс расчета включает в себя следующие этапы:

1. Определение высоты и ширины проема. В результате можно будет подобрать необходимый тип ворот для свободного передвижения.
2. Расчет противовеса.
3. Оценка веса сооружаемой конструкции.
4. Изготовление эскиза или чертежа.

Расчеты откатных ворот

Более того, понимая, какой вес конструкции будет в конечном счете, подбираются соответствующие механизмы и движущиеся части, которые смогут справляться с нагрузкой.

Хотя самый простой вариант получения расчетов обратиться в специализированную компанию, которая предоставит папку с чертежами и расчетами, сделать это можно самостоятельно. Стоит сразу заметить, что все приведенные расчеты касаются откатных ворот консольного типа. Они сложнее от всех остальных типов, поэтому рассмотрим их подробней.

Данные высоты и ширины проема

Ширина ворот (L) будет равна:

• ширине проема;
• технологическим отступам открытия/закрытия;
• минимальному расстоянию между центрами кареток.

Исходя из этого L будет больше проема.

Расчет противовеса

При движении створки должны быть уравновешены. Этот показатель достигается расчетом противовеса. Благодаря этому удельная масса конструкции будет равномерно распределяться по кареткам. Соответственно, чтобы было как можно меньше нагрузки, противовес должен быть большим.

Но как быть, если для движения створки недостаточно места? В таком случае необходимо понимать, что длина противовеса не должна быть меньшей на 40% от ширины створки. Идеальным показателем является 50%. Как следствие ширина L в своей конструкции имеет противовес.

Расчет веса

Это значение определяется исходя из веса используемого материала:

• Профнастил ~ равен 4 кг/м2.
• Сталь, толщиной 2 мм ~ 17 кг/м2.

Ворота с каркасом 4x2 м в среднем будут иметь вес 200 кг. Имея такие данные, можно определить показатели направляющей балки. В этом случае можно отталкиваться от заведенного стандарта.

Расчет прочности фурнитуры

Для ворот потребуются ролики, улавливатели и поддерживающая шина. Современные изделия такого плана позволяют подобрать необходимую конструкцию. За основу возьмем простейшую оценку ветровой нагрузки, которая равна 12 м/с до 90 кг/м2 и равномерно распределяется по опорным зонам полотна.

Как убедиться в том, что изготовленная вами конструкция даже при сильном ветре будет работать без перебоев? Для этого необходимо достичь того, чтобы прочность фурнитуры была больше расчетной массе ворот. Также учитывается боковой момент в 100 кг/м, умножаемый на 8 кг/м, что равняется 800 кг/м. В принципе это немного ~ на каждый опорный элемент по 150–180 кг/м.

Дополнительные расчеты

Кроме всего перечисленного, стоит уделить внимание и другим аспектам. Обратите внимание на рейку для ворот, опоры под роликовые каретки и на количество анкеров

Также важно правильно рассчитать закладные на опорных столбах. В этом случае необходимо отталкиваться от 60% всей массы ворот, поделенных на количество закладных

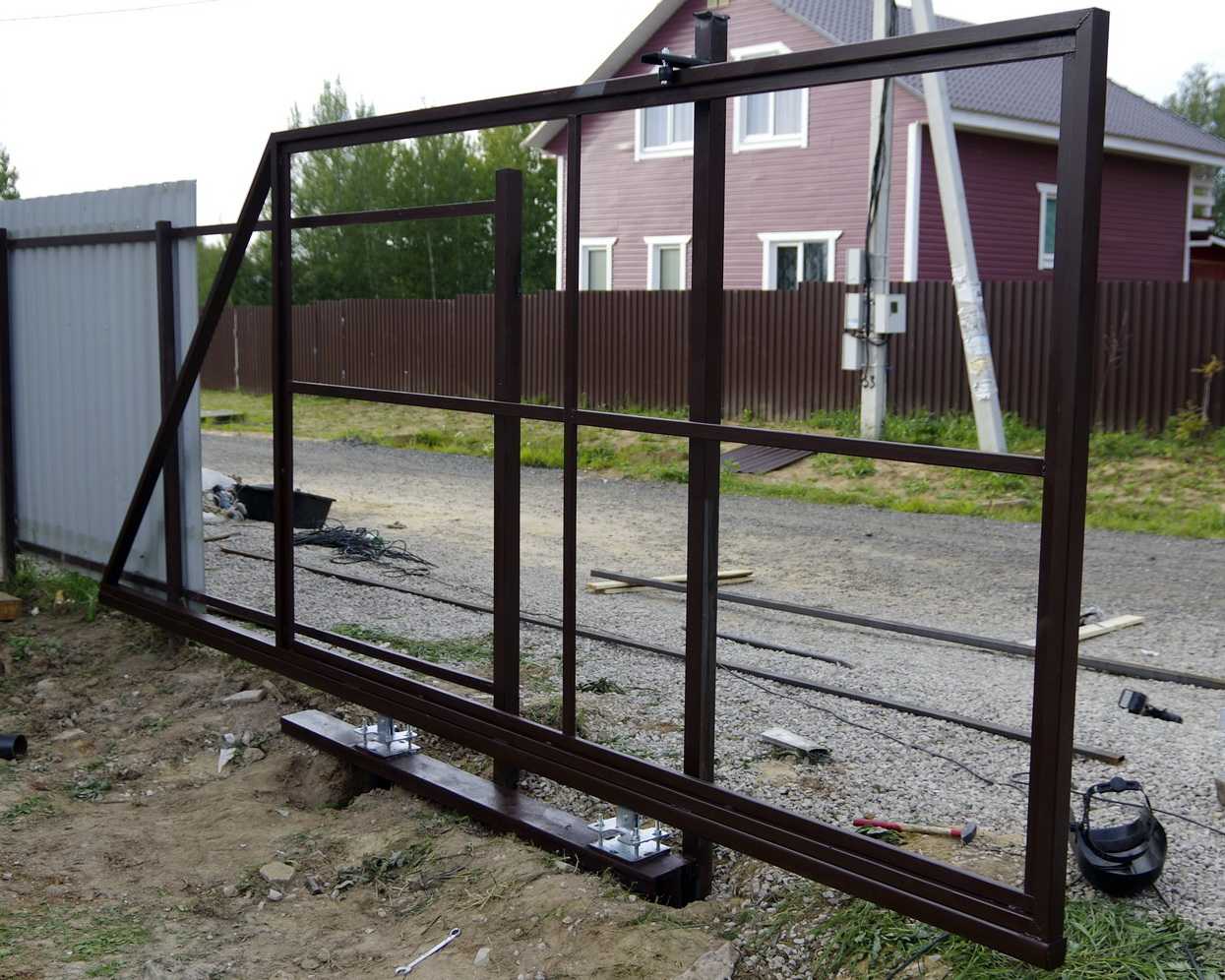

Изготовление несущей рамы откатных ворот

Переходим к основному разделу статьи – как самому сделать откатные ворота для дачи, то есть будем разбираться непосредственно с процессом сборки.

Обратите внимание, что комплектующие для сборки можно закупать отдельно или готовыми наборами. Например, примеры таких готовых комплектов для сборки откатных ворот можно найти у производителя ворот и комплектующих «АЛЮТЕХ». В первую очередь надо изготовить раму

Для этого используется один из видов металлопрофиля. Сегодня мастера свое предпочтение отдают профильной трубе. С ней проще работать, плюс, этот материал обладает невысокой массой, но высокой несущей способностью

В первую очередь надо изготовить раму. Для этого используется один из видов металлопрофиля. Сегодня мастера свое предпочтение отдают профильной трубе. С ней проще работать, плюс, этот материал обладает невысокой массой, но высокой несущей способностью.

Рама собирается из двух каркасов, вставленных друг в друга. Внешний будет выполнять функции несущей конструкции, внутренний используется для обшивки и увеличения жесткости общего изделия. Поэтому для первого лучше использовать трубу сечением 60х30 мм, для второго 40х20 мм.

Вариант схемы рамы откатных ворот

Сначала собирается внешний каркас. Перед тем как сварить откатные ворота, имеется в виду каркасную конструкцию, необходимо определиться с размерами. С длиной все понятно, об это было написано выше. Что касается высоты, то оптимальный размерный диапазон – 1,8-2,0 м.

Поэтому профильная труба подрезается под эти размеры с учетом требуемого их количества

Обратите внимание, что нижняя направляющая должна иметь длину – ширина проема, плюс 40%. Верхняя должна равнять ширине проема

Отрезаются и две вертикальные стойки, а также наклонный элемент, который сформирует хвостовик.

Теперь потребуется ровная площадка, где все отрезанные трубы укладываются по месту своего расположения и привариваются друг к другу электросваркой.

Если спросить у мастера, как самому сделать раздвижные ворота, то он ваше внимание обратит на следующие требования к раме:

• все углы конструкции должны быть прямыми;
• само воротное полотно должно быть в одной плоскости без перекосов и искривлений;
• швы делаются сплошными.

Рама из внешнего и внутреннего каркасов

Закладная для откатных ворот

Установка откатных или сдвижных ворот отличается необходимостью соответствующим образом подготовить проем. Что входит в эту работу?

Во-первых, это подготовка основания или закладной. Это все равно что сделать фундамент для дома. Данная закладная – основной якорь всей конструкции.

Закладная представляет из себя капитально забетонированный 16-й швеллер. Высота швеллера — это ноль будущего въезда.

Если въезд будет впоследствии выложен плиткой, закладывайте швеллер выше существующей нулевой отметки на высоту плитки. Чтобы бетон при заливке полностью попал под швеллер, опалубку нужно делать в уровень с ним.

Глубина такого фундамента зависит от глубины промерзания в вашем регионе. Например по Москве и Московской области, специалисты заглубляют на 1,5м, плюс 20см на песчаную подушку.

Ошибка №1
Если вы этого не учтете, то впоследствии возможно выпирание фундамента с нарушением свободного хода ворот или даже их клин.

Капитальная полимеризация бетона происходит в течение 28 дней. Для качественной работы, что называется на века, желательно выдерживать эти сроки, и устанавливать ворота уже на бетонное основание, которое полностью набрало свою прочность.

Однако мало у кого хватает терпения на такие сроки, но хотя бы неделю выдержать необходимо.

При этом саму закладную вовсе не обязательно обваривать целой паутиной металла.

Особой прочности это не добавит и она никак не спасет при недостаточной глубине и пучении по касательной. А такая сила может достигать нескольких тонн на 1м2.

Она легко поднимает и ломает стены гаражей и домов, что уж говорить о каких-то воротах.

Поэтому вертикальных арматурин 12-16мм2 бывает вполне достаточно.

Длину приямка под фундамент рассчитывайте по формуле: длина всего проема разделенная пополам.

Например, у вас ширина ворот 4м. Значит вам нужно подготовить приямок длиной около 2м. Его ширина должна быть 40-50см.

На стандартную яму для таких ворот уходит порядка 2м3 бетона.

Сами ворота никогда не приходят в готовом виде. Створку придется собирать у себя на участке.

На заводском изделии все технологические отверстия уже подготовлены, поэтому следуя схеме инструкции, проблем с монтажом у вас возникнуть не должно.

При сборке самое главное четко контролировать геометрию.

Ошибка №2
Здесь нужно придерживаться следующего правила – все диагонали створки не должны отличаться между собой более чем на 5мм.

Центральная часть может заполняться различными материалами:

профнастил

Крепится при помощи саморезов или заклепок.

Чтобы листы при движении ворот не дребезжали в местах стыков, все щели и пространства можно заполнить силиконовым герметиком. Или просто подложить уплотнитель.

штакетник

глухое заполнение, типа филенки

Для упрочнения всей конструкции, зачастую применяют тросовую оттяжку. Ею можно легко отрегулировать требуемое соответствие по диагоналям.

Ошибка №3
Если же вы привариваете профиль в качестве укосин, будьте осторожны! При недостатке опыта, сварочные швы могут повести металл и нижнюю направляющую.

А еще ворота начнут постукивать в этих местах, как поезд на рельсах.

Конструктивные виды и материалы элементов кассетных дверей

Пенальная дверь всегда комплектуется готовой кассетой (пеналом), но может и продаваться сепаратно. Даже если в целях экономии дверь была приобретена без пенала, то изготовить его можно и самостоятельно. Для раздвижной конструкции монтаж кассеты возможен лишь при соблюдении обязательного условия: дверное полотно должно быть в два раза меньше размеров самого проема. Только в этом случае оно сможет скрыться внутри пенального пространства либо кассеты. Сама конструкция выполняется в виде рейки направляющей из дерева или металла, которая оснащается роликами. Именно на рейку монтируется полотно, а передвижение осуществляется согласно направляющей. Различные вариации кассеты будут зависеть от конструкции дверки, а изготовлены они могут быть из гипсокартона, древесины или фанеры.

Для того, чтобы грамотно замаскировать дверь, уходящую в нишу, необходимо провести работы по ее отделке следующими материалами, способными скрыть ее полностью:

• Фанера;
• Штукатурка;
• Гипсокартон.

Окончательная отделка должна полностью скрыть пенал – ее можно выполнить с помощью обоев или керамической плитки, что будет зависеть от общего интерьерного стиля, преобладающего в помещении.

Направляющую, являющуюся важным элементом механизма вдоль которого осуществляется передвижение створки, возможно смонтировать по-разному:

• Через верх – самый распространенный вариант, используемый в случае легкого дверного полотна;
• Комбинированным методом – применяется для массивных дверных полотен.

Виды дверей

Они бывают двух видов:

1. Одна створка – подобная система используется для небольших проемов, ширина которых составляет не более одного метра. Одностворчатую пенальную дверь фиксируют на потолке или стене и при таком варианте уже нет необходимости монтировать дверную коробку.
2. Две створки – устанавливаются в более широких проемах, где их ширина превышает один метр. Подобное конструктивное решение характерно для двойной кассеты, т.е. для каждой створки будет установлен отдельный собственный пенал. Соединение между полотнами осуществляется посредством направляющей.

Виды ниш

В зависимости от особенностей стены, куда будет входить дверь, конструкция самой ниши для дверки может быть различной

Здесь нужно обратить внимание на существенное условие, а именно: в какой стене будет смонтирована ниша – в несущей или в перегородке? Соответственно, ниши могут быть:

• В несущей стене – на таких стенах удерживается каркас постройки, поэтому разрушать ее запрещено, ибо нарушение этой конструкции может повлечь за собой обрушение здания. В данном случае потребуется достроить стену, попросту добавив к ней нишу, каркас который выполнен из дерева или металла. После чего, такую нишу прикрывают/маскируют гипсокартонном (или иным материалом, например краской или обоями).
• В стене-перегородке – такие стены не являются несущими и в целях крепления кассеты они могут быть демонтированы. Проще говоря, ее необходимо разрушить, а на ее месте смонтировать новую перегородку уже со встроенной нишей, в точном соответствии с габаритами полотна. Такое построение именуется фальшстеной, в коей заключена кассета для одностворчатого/двустворчатого раздвижного дверного сложения. Этот прием позволяет сохранить старую толщину стены-перегородки, что положительно сказывается на занятии максимального числа полезного пространства в комнате.

Виды раздвижных механизмов

По своему действию они подразделяются на:

• Закрытый тип – его монтируют вовнутрь фальшстены при процедуре ее строительства, куда и устанавливается кассета для раздвижной системы. Строение данного механизма обладает определенным размером, что делает стену немножко шире, однако, полезное пространство, полученное от размещения дверного полотна в кассете, в достаточной мере компенсирует этот недостаток. Для несущих стен этот механизм устанавливают в пристроечном пенале, а затем обшивают гипсокартонном.
• Открытый тип – совместно с направляющей наружный механизм монтируют снаружи повдоль стены и по ней производится движение дверного полотна.

Создание рамы

Рама изготавливается путем сваривания стальных труб. Данный процесс требует предельной аккуратности для предотвращения перекосов, при этом необходимо систематически пользоваться отвесом для проверки ровности элементов. Створки далее закрепляются на полученной раме заклепками или винтами. В качестве материала может выступать решетка, пластиковые или металлические листы, древесина, выбор зависит от необходимой прочности и предпочтений владельцев

Подвесные ворота, своими руками изготавливаемые, могут декорироваться материалом, используемым на стенах, благодаря чему они не будут привлекать внимание в закрытом положении и станут практически незаметными. Кроме того, популярна отделка при помощи искусственного камня

Особое значение имеет плотность закрепления заглушек, находящихся по сторонам направляющей конструкции, так как при перемещении створки могут их выбить.

Закладка фундамента

Фундамент закладывают вдоль забора со стороны, куда будут открываться ворота. Параметры фундамента:

• глубина – 1 м (на глубину промерзания грунта)
• ширина – 30-40 см
• длина – половина длины полотна ворот (если ворота длиной 4 м, то фундамент – 2 м).

Откатные ворота с оригинальными опорами

Гармоничное сочетание стилей модульного дома и его откатных ворот

После того, как траншея под фундамент готова, изготавливают его металлическую часть. Для этого на металлический швеллер (его длина равна длине фундамента, ширина – 16-20 см), по всей его длине приваривают 8-12 ножек из металлического прута или арматуры диаметром 10 – 16 мм (рис. 9 )

Рис. 9. Схема изготовления металлической части фундамента

Готовый швеллер с ножками укладывают в траншею (ножками вниз) и заливают бетоном (рис. 10) вровень со швеллером, дают время (не менее 7 дней) для того, чтобы бетон полностью схватился.

Рис. 10. Схема бетонирования для установки откатных ворот

Выбор материала для откатных ворот

Чтобы изготовить качественные и красивые откатные ворота необходимы хорошие материалы.

Лучше всего покупать материалы комплектом в специализированных магазинах либо через интернет.

Итак, разберемся, что же должно быть в монтажном комплекте для откатных ворот:

• 1. Каретки роликовые – 2 шт. (для движения направляющей).
• 2. Уловитель для створки нижний и верхний – 2 шт. (для дополнительной прочности в запертом состоянии).
• 3. Планка с поддерживающими роликами – 1 шт. (удерживает верхнюю часть створки при движении).
• 4. Ролик накатной или концевой – 1 шт.
• 5. Заглушки на направляющую – 2шт. (для закрытия направляющей от лишнего мусора).
• 6. Направляющая.
• 7. Электродвигатель с наличием зубчатой рейки, проводки и системы автоматики.

Для изготовления каркаса откатных ворот лучше всего подойдет металлический профиль 50х50 или 60х40 для наружного каркаса и 20х40 для внутреннего.

Для обшивки каркаса подойдет любой подходящий для вас материал будь это дерево, профлист или что-то еще. При выборе следует исходить из дизайна ограждения.

Источник фото: www.svoivorota.ru

Какой привод для распашных ворот

Этот тип ворот доступен в одно- и двухстворчатой версии. Крылья устанавливаются на шарниры, прикрепленные к стойкам забора. При выборе распашных ворот некоторые владельцы задумываются о покупке привода.

Для некоторых людей использование ворот без соответствующей автоматики кажется неудобным решением. Если владелец собирается приобретать привод для распашных ворот, то ему следует учитывать некоторые чрезвычайно важные моменты.

1. Во-первых, это количество створок – в одностворчатых воротах можно использовать совершенно другие механизмы, чем в двустворчатых.
2. Второй критерий – длина крыла и его вес. Эти факторы необходимо учитывать, чтобы установленный привод работал корректно.

Также крайне важно расстояние петли от края стойки – приводы будут существенно отличаться в случае узких и широких стоек. Следует также учитывать периодичность использования ворот, так как она существенно влияет на срок службы установленного привода

На длительность работы приводов распашных ворот и их функциональность огромное влияние оказывает также сопротивление воздуху, которое особенно заметно при сильных порывах ветра.

Для ворот, где вентиляция ограничена (например, ворота с деревянным или неполным наполнением), рекомендуется использовать привод с большей мощностью.

Сплошные ворота оказывают значительно большее сопротивление, поэтому мощность приводов может быть ниже. Это можно учитывать при создании чертежа распашных ворот.
