Глубина заложения фундамента. определение глубины заложения фундамента

Разновидности для строительства жилого помещения

Основание здания, выполненное по всем правилам, — гарантия безопасной эксплуатации дома. Определяя технические характеристики участка, специалисты выбирают подходящий фундамент и способы его постройки.

Основные типы:

• ленточный;
• столбчатый;
• свайный;
• плитный.

У каждого из них есть свои преимущества и недостатки.

Ленточный

Этот вид основания используется при строительстве дачи, частного дома с каменными, кирпичными, бревенчатыми, блочными или щитовыми стенами. Несмотря на дороговизну, ленточные фундаменты являются самыми надежными для ровных площадок с различной структурой почвы.

Закладывать фундамент нужно ниже точки промерзания, чтобы избежать его вспучивания во время морозного сезона.

Пример ленточного фундамента.

Столбчатый

С появлением новых технологий здания начали возводить из панелей и щитов, которые крепятся на каркас. При строительстве таких домов применяют столбчатый фундамент. По углам, в местах перегородок и пересечений, где наблюдается повышенная вертикальная нагрузка, монтируют опоры.

Опоры располагают так, чтобы нагрузка распределялась равномерно. Расстояние между ними должно составлять 1,5-2,5 м.

Столбчатый фундамент.

Свайный

Фундамент, созданный с помощью специальных элементов, применяется на нестойких, плывучих, болотистых почвах. Это ростверк, опирающийся на сваи, изготовленные из толстостенных труб диаметром 70-150 мм, с конусом на конце.

Они ввинчиваются на глубину, где находится прочный грунт, чтобы здание не подвергалось сдвигам более неустойчивых слоев сверху.

По способам изготовления и погружения сваи бывают 3 типов:

1. Винтовые. Это металлические трубы с приваренными наклонными плоскостями или резьбой на конце. Их вкручивают в землю вручную или спецтехникой.
2. Буроналивные. Пробивают глубокую скважину, внутри которой устанавливают арматурный сердечник. Затем ее заливают бетоном.
3. Вибропогружные. Представляют собой балки из армированного бетона, заостренные на конце. Их забивают в грунт с помощью технологии виброудара.

Свайный фундамент.

Плитный

Это основание делают из армированного бетона. Оно сплошным слоем покрывает всю поверхность земли, где планируется возводить здание. Такие фундаменты хороши на глубоко промерзающих, зыбких, глинисто-песчаных почвах с близким залеганием грунтовых вод (<1 м).

Такой фундамент не подвержен влиянию перепадов температур, сдвигам и вспучиванию грунта. Здания, воздвигнутые на нем, обладают повышенной устойчивостью.

Фундамент из плиты.

На песчаных подушках

Независимо от типа грунта все виды фундамента, кроме плитного, должны опираться на прослойку из песка. Он является надежным материалом, позволяющим выровнять плоскость укладки основания, распределить равномерно нагрузку и амортизировать всю конструкцию.

Песчаная подушка предохраняет основание дома от перекосов, просадки, влияния грунтовых вод, избыточной влажности и снижает действие вздутия почв во время морозов. Также она служит теплоизолятором всего пола на первом этаже.

Песчаная подушка под фундамент.

Особенности бетонной подготовки

Основные положения, содержащиеся в строительных нормах и своде правил, связанные с выполнением подушки на базе тощего бетона:

• Допускается применение раствора маркой М50 и выше. Для выполнения работ используется тощий бетон, представляющий собой разновидность цементного раствора, в котором содержится не более 6% цемента класса В15. Роль наполнителя играют песок и гравий.
• Залитый массив для плит фундамента или монолитной основы должен выходить за уровень подземной части конструкции и возвышаться над ней на 100-150 мм, что обеспечивается конструкцией заблаговременно подготовленной опалубки.
• Раствор заливается на предварительно выполненную щебеночно-песчаную основу.
• Удаление воздушных пузырьков производится путем трамбования смеси.
• Защита от обезвоживания поверхности обеспечивается полиэтиленовой пленкой, которой в первые дни накрывают залитую поверхность.

Можно ли выполнять подбетонку без армирования? Какая рекомендуемая строительными нормами толщина подбетонки, выполненной без усиления? Строительные правила допускают такой вариант, для которого толщина слоя бетонного массива составляет 150-200 мм.

При обустройстве армированной основы под фундамент свод правил разрешает уменьшенную высоту основы. Толщина слоя в этом случае составляет 60-100 мм. На размер влияют масса строения, уровень залегания грунтовых вод, тип почвы.

Строительные требования предусматривают минимальную высоту бетонного слоя, который должен возвышаться над поверхностью грунта не меньше, чем на 15 см

Способы уменьшить глубину промерзания грунта

Уменьшить показатель промерзания почвы можно, если выполнить утепление самого фундамента. Также обрабатывается земля с наружной стороны от основания. Процедуру выполняют с помощью пенополистирольных плит. Дли гидроляции нужно их обернуть в мембранную пленку. Количество утеплителя определяется общими климатическими условиями региона, уровнем прохождения грунтовых вод, толщиной фундамента и другими факторами.

Для утепления можно взять и другие материалы. Главное, чтобы они обеспечивали не только теплоизоляцию, но и необходимую прочность. Толщина слоя зависит от толщины утеплителя.

Классификация по конструкции

Глубина заложения фундамента во многом зависит от особенностей его типа. Выделяют мелкозаглубленный фундамент плитного (сплошного), столбчатого (отдельно стоящего), массивного и ленточного типов.

Столбчатые мелкозаглубленные основания обычно представляют собой бетонные или кирпичные столбы с верховой обвязкой в случае, если сверху будет расположена стена. Цель устройства фундаментов этого типа заключается в сохранении целостности строения при возможной деформации пучинистого грунта.

Мелкозаглубленный ленточный фундамент для дома из газобетона станет отличным решением, но важно правильно выбрать тип опорной конструкции

• Сборный. Обычно его монтируют на бетонной подушке, которая определяет глубину заложения фундамента.
• Монолитный. Этот тип основания заливается как единое целое и требует дополнительного армирования. Например, для деревянного дома потребуется проложить сразу два арматурных пояса, один по верхней плоскости, а второй - по нижней.
• Сборно-монолитный. Выполняется из специальных стеновых блоков, поверх которых заливается монолитный пояс. В этом случае высота основания совпадает с уровнем строительной площадки.

Возможно устройство прерывистого ленточного фундамента под дом из пентобетона, что во многом снижает затраты на возведение объекта, и в этом достоинства сборно-монолитных конструкций. При его укладке бетонные подушки устанавливаются через определенные промежутки, сокращая расходы примерно на 15 %. В малоэтажном строительстве на пучинистой почве именно ленточные основания применяются чаще всего, особенно при возведении деревянного строения или дома из газобетона. Недостатком таких структур можно назвать лишь то, что они не подходят для сооружения кирпичных зданий.

Плитные основы домов. Пожалуй, этот вариант можно назвать наиболее надежным и подходящим даже для самой слабой глинистой почвы. По сути - это монолитная плита из железобетона, равная по размерам площади будущего здания. При малоэтажном строительстве ее толщина составляет около 30 см. Благодаря тому, что плита имеет большую площадь и цельную поверхность, давление, оказываемое конструкцией на землю, значительно снижается. Соответственно, глубина его монтажа может быть небольшой, а применение возможно даже на водонасыщенной или слабонесущей поверхности.

Классификация фундаментов в соответствии со стройматериалами, из которых они изготавливаются:

• Бетонные.
• Железобетонные.
• Бутобетонные.
• А также на основе различных каменных материалов.

Бут - материал достаточно высокой прочности (природный), представляющий собой куски гранита или известняка. Используется для приготовления бутобетона, где выступает наполнителем основной смеси, повышая общую прочность.

Расчет стоимости

Расчет затрат на работы и расходов на необходимые материалы для непрофессионального строителя покажется непростым и весьма запутанным делом. Главной проблемой в этом случае является то, что основание для каждого дома индивидуально.

Даже в том случае, когда для ее расчета используются самые надежные и проверенные технологии, при монтаже может выявиться множество различных факторов, которые нужно будет исключать, изменять или же подстраиваться под них. По этой причине часто получается так, что практически половина запланированных на возведение дома средств расходуется именно в начале строительства.

Существует 3 фактора, оказывающих влияние на стоимость устройства мелкозаглубленного основания:

• качество участка;
• тип конструкции;
• предполагаемая в дальнейшем нагрузка.

Каждый из них может значительно изменить общую сумму, часто в большую сторону.

Проще всего учесть предполагаемую нагрузку строения исходя из используемых материалов. Расчет этого параметра обычно проводит архитектор еще на стадии создания проекта будущего дома. Чем легче вес основного строительного материала для стен и кровли, тем менее сложным и затратным будет устройство фундамента дома.

Тип конструкции и ее размер тоже играют не последнюю роль. Учитывается заглубление опоры, устройство цоколя, заливка бетона с установлением опалубки и армирования или укладка специальных блоков (плит). Также в этот список нужно включить и обязательные земельные работы, стоимость которых обычно устанавливается за 1 куб. м.

Чтобы определить стоимость опалубки для заливной конструкции необходимо вычислить площадь ее стен. Для этого общая длина подземного сооружения умножается на его высоту, а далее еще на 2. Все расчеты в данном случае производятся в метрах. Для опалубки обычно берут доски толщиной около 50 мм (0,05 м). Если полученную площадь умножить на 0,05 - получится необходимое количество кубометров.

Виды ленточных фундаментов.

Виды ленточных фундаментов.

Устройство подошвы в форме ленты предполагает, что под каждой несущей стеной проходит конструкция, в составе которой сплошная бетонная лента с железным армированием проходит вдоль всей стены и в углах связано с другими лентами. В результате получается контур в земле, повторяющий очертания стен здания, которые будут устанавливаться на нём. Назначение фундамента в предотвращении деформации постройки в результате неравномерной структуры грунта. Но прежде чем установить подошву потребуется создать проект, определение глубины заложения фундаментов. Только расчёты, основанные на геологии грунта, обоснуют выбранный тип основания.

Ленточные фундаменты по своей конструкции могут быть:

Определяем уровень грунтовых вод

Для этого на территории, где будет стоять дом, копают канаву глубиной около 3 м. Либо, если на участке стоит колодец, благодаря ему и можно узнать уровень грунтовых вод. Наиболее точную информацию можно определить в межсезонье (весна, осень), когда уровень грунтовых вод выше всего.

Можно узнать и состав почвы. Верхний слой – плодородный, при строительстве его убирают. Его легко узнать по цвету – он более тёмный. Под верхним слоем находится основной. Он и будет несущим, на него будет оказывать нагрузку фундамент и дом.

Если после всех расчётов оказалось, что почва не выдержит массы дома, то нужно увеличить площадь фундамента, либо использовать в строительстве дома другие материалы. После каждого внесения изменений придётся ещё раз пересчитывать габариты фундамента.

Глубина мелкозаглубленного ленточного фундамента –

Фундамент – прочная основа постройки, располагающаяся под землей, а также принимающая нагрузку наземной части здания. Наибольшей популярностью пользуется ленточный фундамент, глубина заложения которого зависит от грунтовых вод и уровня их залегания, подвижности почвы.

Мелкозаглубленный ленточный фундамент

Формируется замкнутым контуром, имеющим основание из железобетона. Укладка производится в траншеи по контуру конструкции, проходя под каждой наружной стеной. Сооружение приобретает хорошую жесткость, прочность. Подходит для постройки монолитного, а также деревянного здания, под бетонные и кирпичные стены хозяйственного или жилого назначения.

Мелкозаглубленный фундамент для дома – наиболее бюджетный и легкий вариант, чем дорогостоящий глубокозаглубленный, в котором глубина его зарывания в грунт превышает допустимые нормативы.

Он представляет собой цельные бетонные полосы, расположенные четко под несущей конструкцией здания, берет на себя нагрузку, получаемую домом, чтобы перераспределить на почву и не создавать эффекта ее уплотнения.

Оптимальным вариантом для ленточного фундамента под дом считается:

• непучинистая или малоподвижная однородная почва;
• мелкая глубина грунтовых вод;
• отдаленность от больших деревьев;
• неподтапливаемость участка земли, на котором построен дом.

Категорически не рекомендуется закладывать этот вид фундамента в местах залежей торфа, на неоднородном грунте или его стыках, на глинистой почве или песках, насыщенных влагой.

В местах, где грунт слабый, пучинистый, используют свайно-ленточный вид фундамента. Главная его особенность – опора здания на основание по периметру и сцепление с почвой при помощи свай, углубленных ниже, чем уровень промерзания.

Основные величины при расчетах, глубина заложения ленточного фундамента и схема расположения его ориентированы на переносимую домом нагрузку, характеристики грунта, особенности климата. Предварительно можно сделать инженерно-геологическую экспертизу почвы для облегчения процедуры расчета.

Как рассчитать глубину

Закладка делается на меньшую глубину, чем уровень промерзания грунта. В рамках подготовительного этапа создается схема основания, производится расчет его глубины.

Расчет глубины заложения ленточного фундамента проводится с учетом:

• плотности земельных пород;
• показателей промерзания почвы;
• размеров и веса планируемой постройки;
• глубины грунтовых вод.

Знание данных параметров позволяет грамотно осуществить строительные работы и обеспечить хорошую износостойкость сооружения.

Плотность земельных пород

Особенности почвенного состава влияют на устойчивость и надежность не только основания, но и всего здания:

• для однородных и плотных земельных пород подходит величина 45 см;
• если почва подвижная, состоит из глинистых слоев, заливать можно на 70 см;
• излишне мягкому, пучинистому грунтовому составу подойдет заглубление до пластов твердого слоя при максимально допустимой глубине 2,5 м.

Промерзание почвы

Глубина ее промерзания оказывает влияние на глубину ленточного фундамента в момент произведения расчетов. Он заглубляется на величину, которая равняется половине показателя промерзания почвы.

При промерзании грунта на 1,5 м заглубление составит 0,75 м для слоя средней подвижности. На прочных почвах возможно промерзание вдвое большее – до 3 метров. Если фундамент утепляется, есть возможность слегка отклониться от принятых нормативов.

Грунтовые воды

Когда их уровень находится гораздо ниже, чем промерзает грунт, глубина заложения ленточного основания под здание не будет от него зависеть. Если воды проходят выше уровня промерзания почвы, рекомендуется заглубление, соразмерное величине промерзания.

Габариты строения

Вес планируемого здания оказывает влияние на высоту участка основания, заглубленного в землю. Необходимо проведение расчета возможной нагрузки на почву. Для этого нужно:

Что такое глубина заложения фундамента

Планируя постройку дома, не всегда имеется возможность воспользоваться услугами профессиональных проектировщиков. Частным застройщиком самостоятельно приходится решать комплекс вопросов, связанных с проектированием

На этом этапе важно правильно выбрать фундаментную базу, а также определить ее параметры, в том числе и глубину фундамента

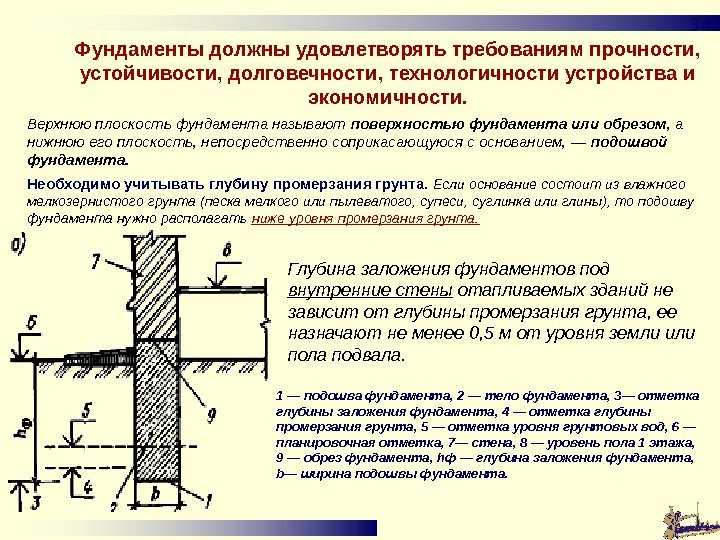

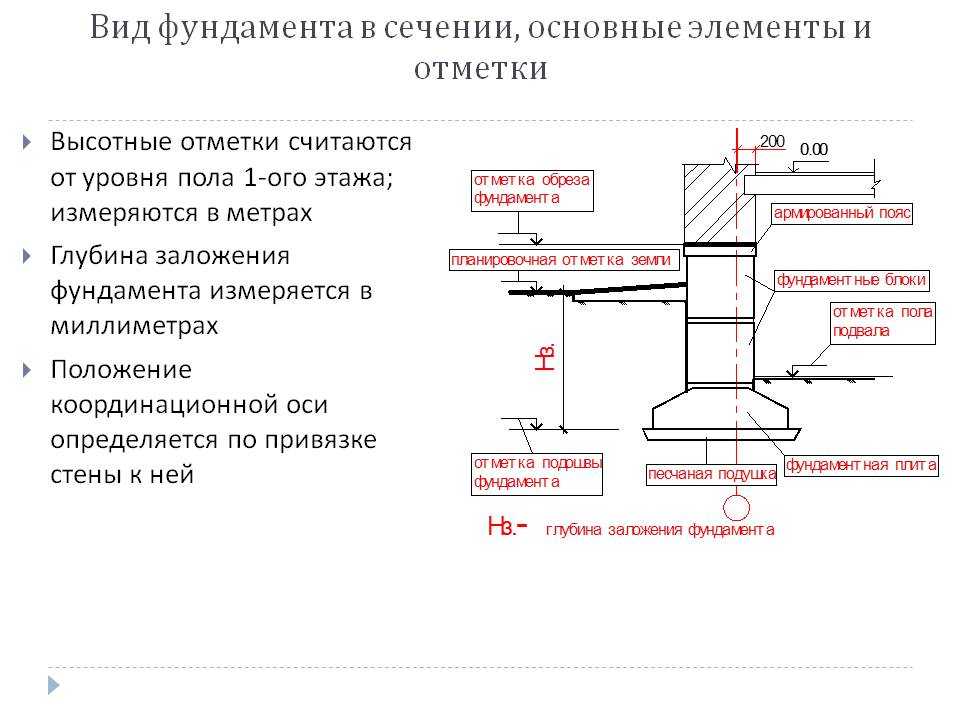

Глубина заложения фундамента – это уровень расположения подошвы основы относительно нулевой отметки. Определяя величину параметра, изучите особенности строительной площадки, проанализируйте характер грунта, рельеф местности, учтите конструкцию возводимого здания и климатические условия.

От правильно выполненных расчетов зависит:

• срок эксплуатации строения;
• концентрация влаги в помещении;
• устойчивость коробки здания;
• целостность стен;
• комфортный микроклимат внутри постройки.

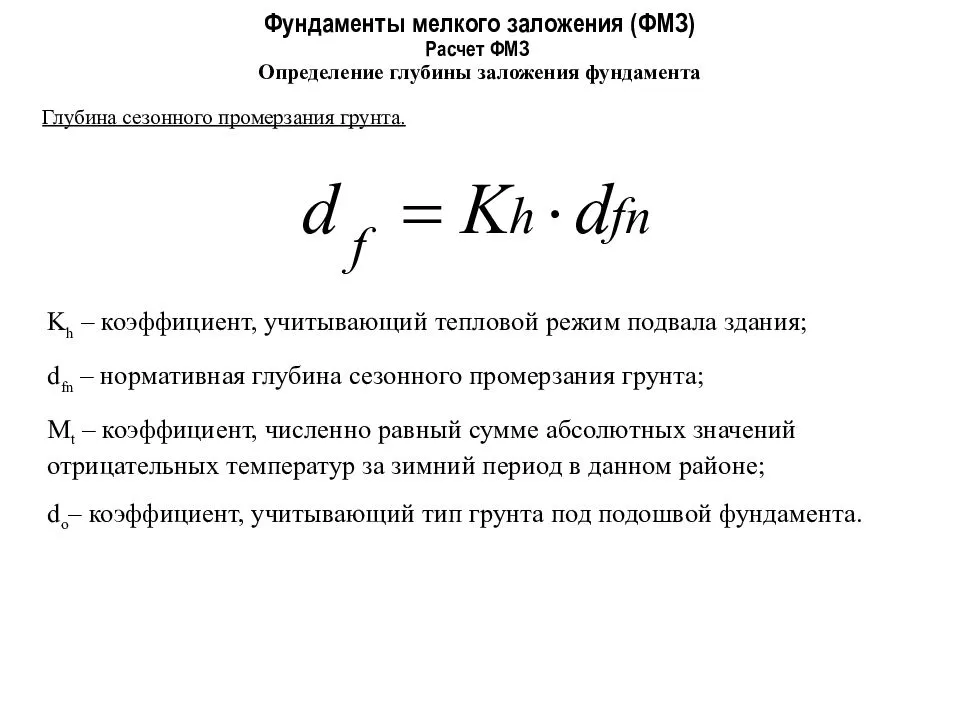

Стандартная формула для расчет глубины заложения фундамента:

Hp = mtmHн, где:

• Hн — глубина промерзания грунта.
• mt – 0,7-1, коэффициент влияния тепла здания на промерзание грунта у наружных стен.
• m – 1,1, коэффициент условий работы.

Расчет глубины заложения фундамента

Основные положения

Монолитный фундамент состоит из беспрерывной полосы армированного бетона, которая располагается центрированно под несущими конструкциями или стенами дома. Он воспринимает от дома нагрузку и ее перераспределяет на землю, не вызывая его добавочного уплотнения. Несущая способность почвы должна превышать нагрузки на единицу площади, передаваемые от постройки основой.

Схема видов ленточного фундамента.

Фундамент устраивать лучше всего на слабопучинстых и непучинистых однородных почвах, у которых низкий уровень грунтовых вод, на дистанции от крупных деревьев, равной их высоте, в радонобезопасных районах, на не подтапливаемых территориях.

Фундамент запрещается строить на органических биогенных почвах (сапорпель, торф, ил), нежелательно – на неоднородных слоях почвы, на стыке различных подлежащих почв, на чрезвычайно пучинстых почвах (глинистый пластичный водонасыщенный грунт, пылеватые водонасыщенные пески), на подтапливаемых территориях и на участках с довольно высоким уровнем грунтовых вод .

Конфигурация и главные геометрические параметры основы связаны с нагрузкой, которую дом воспринимает, со свойствами почвы (дренажные свойства, несущая способность, пучинстость), климатическими условиями и материалов, применяемых для постройки основы. Перед расчетом основы советуется провести геологическое инженерное исследование почвы.

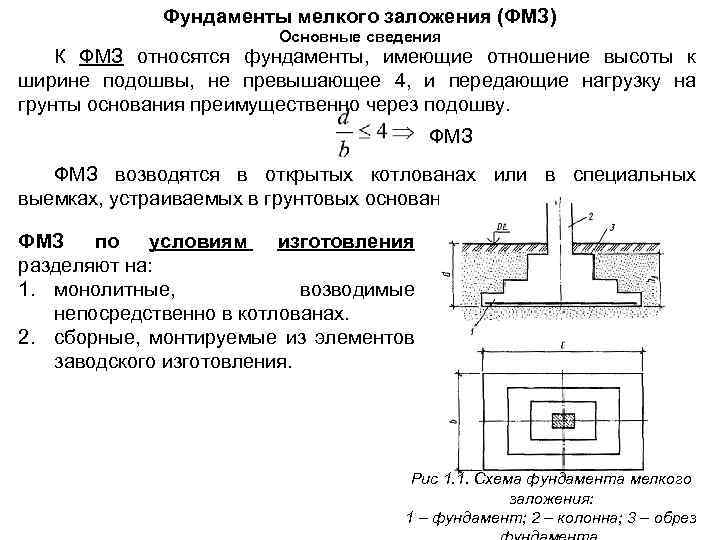

Расчет глубины заложения ленточных мелкозаглубленных фундаментов

Мелкозаглубленный ленточный фундамент

     Это самый капризный, в плане глубины заложения фундамент. Во-первых, он не так надежен, как заглубленный, ну а во-вторых – для того, чтобы такой ленточный фундамент выдержал нагрузку строения, а также сдерживал все силы пучения, передаваемые от грунта, к его расчету необходимо подойти с особой ответственностью.

Такой ленточный фундамент закладывается на глубину, которая значительно выше глубины промерзания почвы, поэтому и называется мелкозаглубленный. На него, в отличие от заглубленного, могут в значительной степени действовать силы пучения грунта.

Глубина заложения мелкозаглубленного фундамента напрямую зависит от всех трех факторов, описанных выше. Для того, чтобы не запутаться, давайте рассмотрим таблицу.

Глубина заложения ленточного мелкозаглубленного фундамента (минимальная), в зависимости от типа и глубины промерзания грунта Глубина промерзания грунта в некоторых регионах

Зависимость глубины заложения ленточного фундамента от уровня грунтовых вод (УГВ)

Существует два варианта расположения грунтовых вод – когда они расположены ниже глубины промерзания грунта, и когда – выше.

Уровень грунтовых вод ниже глубины промерзания грунта

Это можно считать хорошим показателем, и в этом случае, грунтовые воды в большинстве типов грунтов не оказывают особого влияния на глубину устройства монолитной железобетонной ленты.Единственным ограничением, в данном случае, является то, что в таких грунтах, как суглинки, глины и им подобных, ленту необходимо закладывать минимум на половину глубины промерзания такого грунта. В других, «хороших» грунтах, этот фактор на заложение фундамента — не влияет.Другими словами, если глубина промерзания в Вашем регионе, допустим – 1,5 метра, то ленточный мелкозаглубленный фундамент необходимо устраивать минимум на 0,75 метров.

Уровень грунтовых вод выше глубины промерзания грунта

Если грунтовые воды расположены высоко, то глубина копки траншеи для ленточного фундамента не зависит от их уровня только на скалистых грунтах, песчаных крупнозернистых, гравийных и им подобных.

Особенности устройства

Если вы подбираете фундамент для бескаркасного дома или бани на глинистой почве или черноземе, то вам лучше всего подойдет именно устройство мелкозаглубленного ленточного фундамента.

Виды ленточных фундаментов из блоков газобетона или плиты ФБС удобны своей конструкцией и способом передачи усилий. Они напрямую принимают нагрузки на себя и передают их на грунты, что лежат ниже. Однако, в отличие от фундаментов для бани с цельной плитой, бетона на производство ФБС блоков из газобетона надо намного меньше, равно как и времени.

Приведем пример, когда мелкозаглубленный фундамент монтируется непосредственно под несущие элементы дома или бани. Если дом имеет подвал, то нагрузки передаются между стенами из блоков, плитами перекрытия, а затем и фундаментом.

Если же дом не имеет плиты перекрытия, а полы дома или бани заливаются обычной стяжкой по гальке, то конструктивные нагрузки передаются непосредственно через стены дома или бани. В любом случае мелкозаглубленный столбчатый фундамент постройки считается универсальным. Даже СНиП рекомендует возводить стандартные дома малоэтажной застройки или бани именно на ленточных основаниях из ФБС блоков газобетона.

Назначение

Возьмем пример, когда мелкозаглубленный фундамент из блоков газобетона на глинистой почве или черноземе от обычного отличается тем, что он имеет гораздо меньшие габариты.

Если стандартный монолитный глубокозаглубленный ленточный фундамент для дома или бани имеет глубину от 1 метра (а его общая высота может доходить до 2 и даже больше метров), то мелкозаглубленный образец вряд ли будет выше 1 метра.

Пример и расчет мелкозаглубленного ленточного фундамента блоков ФБС из газобетона показывает, что при этом заглубляться плита на глинистой почве будет сантиметров на 60-70, а остальная часть его стен будет выполнять функции цоколя. Такое решение может усугубить проблему установки цоколя дома или бани. Ведь не будет же вся плита перекрытия укрывать пространство из блоков высотой в 1-1,5 метра. Но решить ее очень просто.

Надо всего лишь достроить до плиты недостающую часть стен из кирпича, а затем провести утепление мелкозаглубленного ленточного фундамента из блоков газобетона (ФБС). При этом использование комбинированных ограждений поможет вам избежать сколько проблем, что связаны с излишней жесткостью основания дома.

Схема-рисунок мелкозаглубленного фундамента

Сколько случаев, когда в большинстве их даже не учитывают, однако дома из блоков на пучинистых грунтах часто сталкиваются с проблемой выталкивания или усадки определенных конструкций из плиты.

В таком случае армированный жесткий монолитный фундамент глубокого заложения из блоков ФБС может сыграть с вами злую шутку. Ведь его устройство не позволит ему погасить нагрузки, а скорее приведет к появлению трещин.

Ставят мелкозаглубленные ленточные фундаменты на глине, песке, мягком и жестком грунте. Ограничений в этом плане у вас почти нет.

Но сразу же отметим, что если вы планируете работать на песчаном грунте или грунте со слабой структурой, то расчет фундаментов мелкого заложения не рекомендует излишне перегружать основание за счет использования слишком тяжелой плиты.

Да и вообще, мелкозаглубленные основания из газобетона идеально подходят, когда вам необходимо выполнить строительство относительно легкого дома с единственной цельной плитой перекрытия.

Для крупных коттеджей все же следует подбирать более надежные и дорогостоящие варианты из ФБС блоков. Впрочем, сколько выбрать вам скорее поможет точный расчет, к нему лучше и обратиться.

Обратимся к основным плюсам и минусам подобных конструкций из газобетона. Они тоже имеют значение, и довольно серьезное.

Основные плюсы:

• экономичность;
• практичность;
• возможность гасить нагрузки от нестабильных грунтов;
• упрощенный расчет;
• строительство ведется по более простой технологии.

Основные минусы:

• не подходит для обустройства крупных тяжелых зданий;
• в некоторых случаях усаживается, из-за нестабильного промерзания грунта.

Глубина заложения фундаментов

Глубина заложения фундаментов зависит от:

1. Инженерно-геологических условий площадки строительства;
2. Климатических и гидрогеологических особенностей района строительства (промерзание и оттаивание, высыхание и увлажнение);
3. Особенностей возводимого и соседних сооружений;
4. Способа производства работ по отрывке котлованов и возведению фундаментов.

Выбирая тип и глубину заложения фундамента, нужно придерживаться следующих общих правил:

• подошвы фундаментов желательно закладывать на одной и той же глубине;
• минимальная глубина заложения фундаментов принимается не менее 0,5 м от спланированной поверхности территории. Исключение составляют скальные породы, при наличии которых обычно снимается верхний, сильно выветренный слой;
• глубина заложения фундамента в несущий слой грунта должна быть не менее 0,1–0,2 м от его верха;
• при возможности следует закладывать фундамент выше уровня подземных вод. При этом не требуется водоотлива, гарантируется сохранение природной структуры грунтов основания, работы могут быть выполнены в кратчайший срок. В противном случае требуются шпунтовое крепление стен котлована, водоотлив, которые резко увеличивают стоимость земляных работ;
• при слоистом напластовании грунтов все фундаменты рекомендуется возводить на одном слое грунта или на грунтах с близкой сжимаемостью. Если это невыполнимо, то конструкцию фундаментов выбирают из условия допустимости неравномерности осадок.

Инженерно-геологические факторы

Учет инженерно-геологических условий заключается в выборе несущего слоя грунта, который может служить естественным основанием для фундаментов. Этот выбор производится на основе оценки сжимаемости и прочности грунтов. Все многообразие напластований можно представить в виде трех основных схем (рис. 11).

Рис. 11. Схемы напластования грунтов

Схема I. Площадка сложена одним или несколькими слоями надежных грунтов, при этом строительные свойства каждого последующего слоя не хуже свойств предыдущего. В этом случае глубина заложения фундамента принимается минимальнодопустимой при учете сезонного промерзания грунтов.

Схема II. Сверху один или несколько слоев слабых грунтов, ниже которых располагается толща надежных грунтов. По этой схеме решение о глубине заложения фундаментов зависит от толщины слоя слабых грунтов.

• При небольшой его толще прорезать слабые слои и опирать фундаменты на надежные грунты (рис. 12, а).
• Использовать слабый слой в качестве несущего с одновременным снижением чувствительности сооружения к возможному развитию неравномерных осадок (рис. 12, б, в) — уширить подушку фундамента или сделать плитный фундамент.
• Применить свайные фундаменты (, г)
• Улучшить основание — заменить грунт подушками уплотнения, закрепить слабый грунт (рис. 12, д, е).

Рис. 12. Варианты устройства фундаментов при напластовании грунтов по схеме II

Схема III. Сверху залегают надежные грунты, а подстилающими являются один или несколько слоев слабого грунта.

Решения по выбору глубины заложения и конструкции фундамента.

Рис. 13. Варианты устройства фундаментов при напластовании грунтов по схеме III

Климатические и гидрогеологические факторы

Основными климатическими и гидрогеологическими факторами, влияющими на глубину заложения фундаментов, являются промерзание и оттаивание грунтов. Известно, что при промерзании некоторых грунтов наблюдается их морозное пучение — увеличение объема, поэтому в таких грунтах нельзя закладывать фундаменты выше глубины промерзания.

Глубина заложения фундаментов отапливаемых зданий и сооружений по условиям недопущения возникновения сил морозного пучения грунтов под подошвой фундаментов должна назначаться:

• для наружных фундаментов (от уровня планировки) по таблице 9;
• для внутренних фундаментов — независимо от расчетной глубины промерзания грунтов.
