Плуг для мотоблока своими руками чертежи и схемы

Описание работ по сборке

Чертеж простого плуга для минитрактора и мотоблока.

Основным несущим элементом рассматриваемого оборудования является рама, на которую крепятся остальные составляющие. Она изготавливается из металлического профиля круглого или прямоугольного сечения толщиной 2-3 мм. На рамную часть крепятся рабочие корпуса и вспомогательные элементы плуга. Форма рамы соответствует количеству рабочих инструментов плуга и выбранным управляющим элементам.

Также можете посмотреть чертежи и сборку плуга для минитрактора Т 25

Геометрические особенности плуга

Схема лемеха плуга.

На представленном чертеже показано устройство лемешно-отвального корпуса плуга. Лемех (I) является самой нижней частью, производящей врезание в почву. Пласт земли двигается к отвалу (IV), который переворачивает, крошит и сдвигает грунт в борозду. Полевая доска (II) служит направляющей для движения плуга и не позволяет смещаться в сторону необработанной пашни. Стойка (III) крепит рабочий инструмент на несущей раме и жестко удерживает нож в рабочем состоянии. Лемех состоит из носка, лезвия и пятки (1, 2, 3), которые обеспечивают успешное проникновение в грунт. Верхний, бороздной и полевой обрезы (6, 4, совместно с крылом (5) и грудью отвала (7) благодаря своим геометрическим параметрам обеспечивают правильное перемещение и рыхление пласта. Конструкция плуга с двумя корпусами выполняют оптимальную вспашку небольших земельных участков на минитракторах. В интернете можно найти множество видео, описывающих работу таких устройств.

Крепление стойки плуга

Стойка исполняется с регулировочными отверстиями для настройки необходимой глубины вспашки. Она выполняется из металлической пластины толщиной 8-12 мм для придания достаточной жесткости при сопротивлении высоким нагрузкам при работе. Стойка крепится на раме болтами, угол наклона корпуса должен обеспечивать нормальное вхождение режущей кромки лемеха в почву.

Изготовление дышла и крепление колеса

Соединение основных узлов плуга.

Рама крепится к минитрактору с помощью стандартного сцепного пальцевого устройства или самодельного дышла. Первые можно взять со старого изношенного оборудования и приварить к передней части несущей конструкции, вторые изготавливаются своими руками в виде дышла с ручкой (примеры можно посмотреть на разнообразных видео в интернете). Различают прямое и V-образное дышло, причем второе более предпочтительное. Оно гасит боковые колебания плуга и обеспечивает прямолинейное движение.

Одной их дополнительных и управляющих деталей самодельного земельного орудия является полевое колесо. Оно служит для обеспечения легкости хода и предотвращения погружения рабочего инструмента в почву. Данные задачи может выполнять одно колесо, но на продвинутых конструкциях разделяют эти функции на два элемента. Полевое колесо крепится к раме на регулируемый кронштейн для обеспечения требуемых настроек плуга.

Крепление и изготовление рабочего органа плуга

Для изготовления основного рабочего инструмента плуга своими руками нужно сделать лемех и отвал. Корпус плуга необходимо производить из легированной стали с улучшенными прочностными характеристиками. В советские времена методические центры сельскохозяйственного машиностроения советовали усиливать корпуса плугов накладками из рессорной стали при обработке иссушенных и целинных земель. Хорошей заготовкой для производства режущей части является использованный диск для циркулярной пилы, материал которого обладает повышенными показателями прочности и жесткости. Лемех имеет форму клина с рабочим углом 40-42?. Лемех рекомендуется крепить к отвалу на болтах или заклепках для возможности снятия и регулярной заточки.

Монтаж отвала

Отвал изготавливается из металлического листа толщиной 3-4 мм с последующим изгибанием газовой сваркой или на вальцевом станке. Более просто сделать самодельный отвал из трубы диаметром 500-600 мм. Сначала делается чертеж-шаблон, затем он накладывается на заготовку, отрезается газовым резаком и обрабатывается на наждаке. Отвал жестко монтируется к стойке плуга при помощи сварки.

Регулировка оборудования для минитрактора производится на ровной площадке с твердым покрытием. Полевое колесо устанавливается на подставку, выверенную под глубину вспахивания. Лемех опускается до упора с опорной плоскостью, причем пятка должна быть параллельна поверхности земли. Стойка закрепляется в выбранном положении и оснастка готова к использованию. Чтобы проверить правильность настройки плуга, нужно сделать контрольную вспашку.

Подробнее сборка плуга показана на видео:

Плуг для мотоблока Нева

Разновидности плуга для мотоблока Нева. Для сбережения фрез и сохранения их в рабочем состоянии на долгое время потребуется приобрести плуг.

Далее рассмотрим более подробно, какие плуги можно установить на мотоблок Нева.

У плуга есть геометрической формы стальной лемех и так называемая пятка для рыхления целины. После его использования необходимо будет дополнительно пройтись по грунту культиватором.

Сегодня на рынке плугов представлены 3 основные группы данного навесного оборудования для мотоблока Нева:

• Однокорпусный. Оснащен одним лемехом и предназначен для легкой почвы. В процессе работы с таким оборудованием происходит отброс почвы на одну из сторон, поэтому для перехода на соседний ряд потребуется идти к началу борозды.
• Оборотный плуг для мотоблока. Лемех изготовлен в форме пера, поэтому такая модель подойдет для почв более тяжелых. Одной из популярных моделей является поворотный плуг Зыкова, имеющий лево- и правосторонний корпус, оснащенный лемехом и отвалом, позволяющим переворачивать и измельчать грунт.
• Роторный, имеющий несколько размещенных на одной оси рабочих лемехов, имеющих изогнутую форму. В процессе пахоты он вращает и перебрасывает грунт.

Для того чтобы определить, какой плуг лучше, следует оценить качество грунта на участке.

Установка оборудования и .

Чтобы правильно прицепить плуг на мотоблок Нева потребуется обратиться к инструкции по использованию мотоблока.

Рассмотрим, как выполняется настройка плуга. Его необходимо соединить со сцепкой и затем прикрепить на мотоблок. Чтобы начать использовать культиватор с прикрепленным к нему плугом, необходимо поменять колеса на грунтозацепы. Сцепка имеет специальную подножку, поэтому использовать дополнительные инструменты не потребуется. Устанавливать грунтозацепы стоит так, чтобы в итоге узкие его участки были расположены по ходу движения культиватора.

Плуг после его прикрепления к мотоблоку ни в коем случае не должен двигаться и наклоняться. При этом может потребоваться изменить глубину пропашки, для регулировки которой на стойке расположено несколько отверстий.

Перед началом использования плуга его надо отрегулировать. Для этого необходимо совместить продольные оси культиватора с плугом, а также расположить его строго вертикально. Настроить такое положение навесного оборудования можно после того как будет установлена сцепка. Отрегулируйте положение плуга. Для этого надо расположить его пятку параллельно грунту и зафиксировать такое положение с использованием болта

Важно помнить, что при осуществлении такого действия мотоблочный руль следует расположить в центре от регулирующего винта

Можно соорудить альтернативу плужку на мотоблок Нева своими руками. Отзывы тех фермеров, которые делали его самостоятельно, самые положительные. Для этого потребуются лемех из стали, толщина которой 3-5 мм, и отвал, в качестве которого можно использовать трубу диаметром около 50 см и толщиной стенок не менее 3 мм. Последующая сборка плуга проводится так же, как описано выше.

Конструкция плуга

Существует несколько разновидностей плугов, устанавливаемых на мотоблок «Нева», и каждая из них обладает своими особенностями конструкции. В настоящее время для обработки земли на приусадебных участках применяют однокорпусные, роторные и оборотные конструкции.

Однокорпусный вид плуга является наиболее популярной конструкцией и в сети можно найти большое количество чертежей именно этой разновидности. К тому же он считается наиболее оптимальным вариантом для тех, кто не обладает соответствующими навыками.

Чертеж плуга для Мотоблока КВ-04

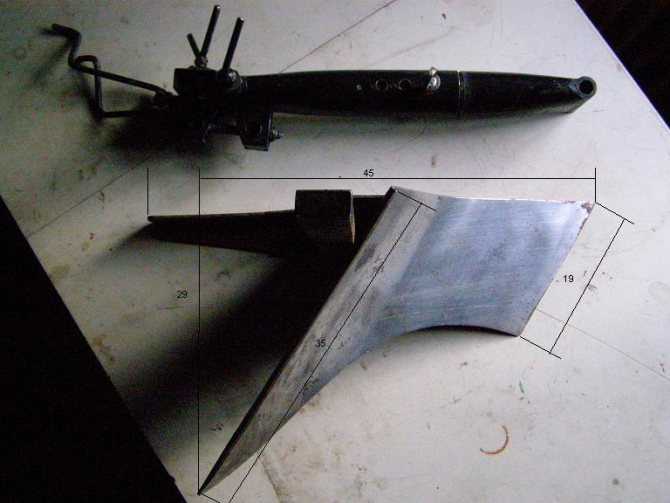

Самодельный плуг с размерами Мотоблока КВ-04

Плуг вид с боку

Вид спереди плуга

Вид с внутренней стороны В оборотной конструкции вверху имеется изогнутое перо, что позволяет в процессе вспашки земли сразу же переворачивать пласт. Подобная особенность конструкции делает ее отличным вариантом для работы на твердых почвах, можете увидеть в статье на чертежах. Поскольку такой плуг имеет довольно сложную конструкцию, то сделать его может лишь человек, имеющий достаточный опыт. Самой сложной в изготовлении считается роторная конструкция плуга. Она больше напоминает культиватор, поскольку предусмотрен не один, а несколько лемехов, закрепляемые на одной оси. В процессе обработки земли ось прокручивается, за счет чего и происходит переворачивание почвенного пласта. Достоинство конструкции состоит в том, что почва может обрабатываться на глубине до 30 см при задействовании незначительных усилий. К тому же роторный плуг позволяет выполнять вспашку участка по разным траекториям.

Видео работы этого плуга

Как сделать оборотный плуг для мотоблока

Чтобы понять, что такое оборотный плуг, и как сделать оборотный плуг для мотоблока, давайте рассмотрим процесс вспашки — обычное переворачивания земли, т.е. то, что было внизу оказывается наверху, и наоборот.

После прохождения плуга по земле остается борозда, разделяющая площадь на вспаханную и нет. В зависимости от направления, плуг переворачивает землю либо налево, либо направо. Есть минусы при работе на небольших участках земли. Когда пашут в свал, при развороте трактора получается небольшой холмик.

А когда пашут вразвал — посередине получается борозда. В итоги огород получается неровным. Чтобы этого избежать, при использовании мотоблока или трактора стараются пятиться назад и пахать заново. Но происходит холостой ход, ведь, когда трактор едет в одну сторону, он пашет, а в другую комментарии. Для решения этой проблемы, были придуманы разные оборотные плуги. Конструкций таких плугов достаточно много, но при их использовании существенно экономится топливо, время и работать становится удобнее.

Основные этапы регулировки плуга

Для проведения балансировки, мотоблок устанавливают колесами на специально Подготовленные подставки. Вот высоты ЭТИХ подставок зависит глубина вспахивания. Для зимней обработки грунта высота подставок составляет 20-25 см, для весенней обработки — примерно 15-20 см.

Вспахиваем две-три борозды, и определяем глубину среза, дистанцию между гребнями и качество отвала грунта. Если же между борозды дистанция будет более 10 см, или же они будут перекрываться, то повторяем регулировку.

Техника безопасности при работе с оборотным плугом

Перед началом работы проверьте надежно ли затянуты все резьбовые соединения. Удалите все посторонние предметы с обрабатываемое территории

Во время маневрирования агрегата с установленным плугом, а так же при движении задним ходом, соблюдайте особенную осторожность. Во избежание травм, Которые можно Получить от выступающим острых углов и кромок, во время работы соблюдайте безопасное расстояние до орудия

Используйте защитные перчатки при обслуживании орудия. Если вы закончили работу, нужно произвести очистку плуга. Все детали и резьбовые соединения, которые не имеют лакокрасочного покрытия, нужно обработать смазкой. Хранить плуг необходимо в закрытом помещении.

Крепление стойки плуга

Чтобы закрепить плужную стойку, в широкой части трубы, которая использовалась для создания рамы, с двух сторон высверливают или вырезают отверстия 31х16 мм. В узких стенках рамы также выполняют сквозные отверстия 10,2 мм для крепления, при помощи болтов М10, рукоятки.

Рукояти для плуга необходимо выполнить отдельно из трубы, диаметром примерно полдюйма. Можно воспользоваться старой водопроводной трубой, которую нужно расплющить кувалдой с двух сторон. В полученных плоскостях высверлить отверстия диаметром 10,2 мм и болтами закрепить на раме. Для придания большей жесткости между ручками приварить поперечину.

Разновидности плугов

Мотоблоки комплектуются тремя видами запашников:

• состоящих из одного или двух корпусов;
• оборотными;
• ротационными.

Однокорпусные модели имеют наипростейшую конструкцию, состоящее из одного ножа. Использовать такой распашник следует на легких почвах садовых участков. Если угодье, которое вы хотите обработать является целиной, то такой тип пахотника не справится с задачей. Вам понадобится металлоконструкция большей мощности.

Двухкорпусный рало состоит из двух рам с режущими элементами. Он способен вспахивать твердые виды почв и без труда обработает целину. Агрегат единовременно вспахивает и боронит почву. На выходе получается качественно обработанная пашня.

Поворотные или оборотные модели получили свое название из-за способности переворачивать землю. Режущий элемент сохи загнут сверху, что при работе позволяет перекапывать грунт. Таким приспособлением можно обрабатывать твердые пашни.

Ротационный тип отличается тем, что состоит из нескольких изогнутых ножей расположенных на оси. За счет работы техники тесаки вращаются по оси, тем самым рыхля почву. При работе техники человек не испытывает физической нагрузки, а земля обрабатывается вглубь примерно на 25 см.

Такую модель зачастую применяют дачники для обработки корнистых участков почвы. За счет смены направления агроном без труда сможет вспахать сложные по форме участки земли. Агрегат подходит для более мощных мотоблоков.

Чертежи плуга к мотоблоку

Пользуясь опытом умельцев, которые сделали плуг для мотоблока своими руками и оставили чертежи, следует лемех, сделать таким образом, чтобы он снимался, это облегчит его заточку перед вспашкой.

Легированная сталь 9ХС, из которой делаю диски для ручных пил, считается идеальным материалом, для режущей части плуга.

Подойдет сталь марки 45, при закалке доведенная до твердости HRC 50-55. Если под рукой имеется только обычная сталь, скажем углеродистая Ст5пс, не подлежащая термической обработке, то отбив режущую кромку на наковальне и заточив ее, она вполне подойдет для обработки почвы.

Отвал для плуга мотоблока

Отвал плуга, это та часть, которая отводит землю в сторону.

Первый способ изготовления отвала:

Рабочей поверхности отвала нужно придать изогнутую форму. Если есть металлогибочный станок или листогибочные вальцы, то придать заготовке желаемую форму не составит труда.

Необходима заготовка металла толщиной 3-5 мм, вальцы направляются под углом 20-22 градуса, как показано на чертеже, и придается нужный изгиб.

Второй способ:

Здесь, заготовкой. Может служить труба диаметром 600-650 мм (именно такой диаметр потребует меньших трудозатрат, так как изгиб трубы максимально повторят нужный изгиб будущего отвала) и толщиной 3-5 мм. Из картона, делаем шаблон, и прикладываем к трубе, не забывая про угол 20-22 градуса, как показано на чертеже ниже.

Обводим шаблон карандашом или мелом, и вырезаем при помощи газ. сварки, при необходимости шлифуем заготовку и доводим до нужной кондиции.

Третий способ:

Наверное, самый сложный способ изготовления отвала, когда заготовку нагревают и при помощи матрицы, придают нужную форму, которой может послужить отвал от другого плуга.

Материалом корпуса плуга служит стальной лист марки Ст3 — Ст10 с толщиной 3 мм.

Чертеж деталей плуга для мотоблока

а — лемех из легированной стали;

б — боковой щиток стойки, Ст3;

в — распорная пластина, Ст3;

г — пластина основания плуга, Ст3;

д — полевая доска, уголок 30х30 мм;

е — стойка, труба диаметром 42 мм

Советуем сначала изготовить детали плуга из картона и приложить их друг к другу с соблюдением нужных углов. Так, значения угла a на разных частях корпуса плуга составят от 25° до 130°, значения угла g — от 42° до 50°. Если самодельная модель плуга из картона устроила вас по всем параметрам, можно переходить к работе с металлом.

Когда металлические части плуга будут готовы, нужно найти дополнительный лист стали толщиной 3 мм, размером 600х600 мм, он понадобится для сборки плуга, и сварочный аппарат (лучше инвертор). На этом листе отступаем от краев 40 мм и отмеряем угол g0.

Сборка плуга

1 — лемех;

2 — боковой щиток стойки;

3 — дополнительный лист 2-3 мм

При помощи клиньев с углом a0=25 градусов и углом g0=42 градуса на дополнительный лист устанавливается лемех и прихватывается к листу сваркой, точечно с двух сторон.

С лемехом соединяется боковой щиток стойки вертикально так, чтобы его край заходил за лемех на 4-7 мм, при этом приподнят щиток должен быть выше, чем лезвие лемеха (то есть выше дополнительного листа) на 6-8 мм, чтобы не мешать лемеху, подрезать землю. Щиток тоже прихватывается к лемеху и к дополнительному листу.

Далее к лемеху очень плотно, не оставляя зазора присоединяется отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала и лезвием лемеха равен (gmax - g0) = 6-8°.

Крепление лемеха плуга

— лемех;

— винт с потайной головкой М8;

— отвал;

— пластина основания;

— уголок 30х30х90 мм;

— гайка М8

При обнаружении, что углы и/или поверхности не соответствуют, то отвал доводится при помощи молотка. После подгонки отвала к лемеху он сзади приваривается к лемеху, и к боковому щитку. Затем боковой щиток сваривается с распорной планкой и пластиной основания, к последней сваркой прихватываются упорные уголки для лемеха.

Далее следует. Еще раз осмотреть готовый плуг, и если все четко сваривается окончательно. Доп. лист отделяется от корпуса зубилом либо МШУ. Все сварные швы шлифуются.

Конструктивные элементы плуга

Сделать самостоятельно ручной плуг сегодня не проблема. Тем более, что в Сети есть множество чертежей разнообразнейших конструкций.

Итак, для изготовления орудия для вспашки земли понадобится следующее:

• ручка из трубы — 2 шт;
• фиксация стойки винтом М 10 ;
• рама;
• крепежная вилка шарнира к раме;
• плуг;
• колесо;
• дышло;
• капроновая втулка для подшипника;
• шарнирная ось из болта М 10 ;
• перемычка между рукоятками;
• ось;
• контргайка;
• дистанционная шайба;
• тройник;
• ручка для дышла.

Главное, чем нужно руководствоваться при изготовлении плуга, — точное соблюдение инструкций и выдерживание параметров выбранного чертежа. Даже кажущаяся на первый взгляд несущественной мелочь может сильно сказаться на характеристиках орудия или негативно повлиять впоследствии на его рабочие параметры.

Сборка

Первой делается рама, которая может быть изготовлена из металлической трубы с сечением 40x52 мм и толщиной стенок около 7 мм. Для формирования вилки срезаются широкие стенки рамы, которые расположены друг напротив друга. Затем на раме отмечается середина, куда будет устанавливаться поперечная траверса и привариваться стойки-проушины, к которым крепится дышло. В начале вилки (в передней части рамы) остается отверстие, заваривающееся наглухо во избежание попадания грязи.

Крепление стойки

Для закрепления плужной стойки в широкой части трубы, использовавшейся для создания рамы, с двух сторон высверливаются или вырезаются отверстия 16x31 мм. В узких стенках рамы тоже проделываются сквозные отверстия ?10,2 мм для крепления рукояти с помощью болтов М 10 . Рукоятки выполняются отдельно из трубы диаметром приблизительно полдюйма. Можно использовать для этой цели старую водопроводную трубу, которую с двух сторон расплющивают кувалдой. В полученных плоскостях высверливаются отверстия ?10,2 мм и крепятся на раме болтами. Для большей жесткости между рукоятками приваривается поперечина.

Плужная сцепка

Сцепка — важный элемент, который обеспечивает надежное крепление навесного плуга с «Невой». Наиболее популярно П-образное крепление из швеллера, устанавливающееся под рулем мотоблока. При создании сцепки просверливаются отверстия для крепления крепежного штыря и кронштейна. Кронштейн для крепления находится вверху или внизу, чтоб не препятствовал навешиванию.

Изготовление и крепление рабочих элементов

Основные элементы однокорпусной конструкции — это лемех и отвал. Для их изготовления нужна прочная листовая сталь толщиной 3-5 мм. Первым делается лемех, для чего используется старый диск от циркулярной пилы, изготовленный из высокопрочной стали. Для заточки режущей кромки лемеха ее отбивают на наковальне. Далее делается отвал из металлической трубы ?50-60 см и толщиной стенок около 5 мм. Из картона или плотной бумаги делается шаблон, который прикладывают к металлу и по контуру обводят мелом. По полученным линиям газосваркой вырезается заготовка, которая доводится до нужных размеров «болгаркой» или молотом и наждаком.

Завершающий этап

После создания всех металлических деталей плуга для финальной сборки требуется металлический лист 50x50 см, а также электросварочный аппарат. К листу, со строгим соблюдением углов, слегка прихватывают сваркой элементы будущего плуга: боковой щиток и лемех, к которому примеряется отвал. Если имеются несоответствия, отвал с помощью молотка доводится до требуемого состояния и прихватывается сваркой к задней части лемеха.

Если недостатков при осмотре не замечено, можно приступать к капитальной сварке. Металлический лист, на котором производилась сборка, отсоединяется от конструкции «болгаркой» или молотком и зубилом. Далее тщательно зачищаются сварные швы, наждачной бумагой шлифуются лемех и отвал. Когда конструкция собрана и практически готова к использованию, ее окрашивают, особенно места сварных соединений. Это придаст эстетики и убережет металл от коррозии, а значит, заметно продлит срок службы изделия.

Так как сделать своими руками плуг для мотоблока не очень-то просто, требуется хотя бы минимальный опыт работы со слесарными инструментами. Непременно при изготовлении нужно придерживаться рабочего чертежа и всех положенных инструкций. Добавим, что самостоятельное изготовление плуга позволит сэкономить, потому что большую часть материалов можно найти в хозяйстве.

Первая борозда и угол отвала

После того, как предыдущие этапы были сделаны, настал черед последней регулировке, чтобы последующая нарезка борозд проходила легко. Для этого мотоблок ставят на краю участка, загоняют плуг в землю и проходят первую борозду

На этом этапе важно сохранять прямую линию, чтобы последующие проходы были также ровными. Здесь может помочь натянутая на колышках нить или другой ориентир

Затем одним колесом мотоблок помещается в борозду и плуг ориентируется так, чтобы он был перпендикулярен земле, чтобы сделать это точно, используйте угольник. Если вам неудобно делать это в земле, установите мотоблок на ровную поверхность, подложив под одно колесо подставку, соответствующую глубине борозды. После этого настройка плуга считается завершенной и можно приступать ко второй, третьей борозде.

Плуг для минитрактора своими руками — чертежи, сборка от сцепки до отвала

Тем более различных металлических деталей, валяющихся в старых гаражах в нашей сельской местности достаточно. Мы предлагаем нашим читателем одну самодельных моделей, которая получила множество положительных отзывов в сети.

Предлагаем ознакомиться Поилки для кроликов зимой своими руками

Самодельный плуг для минитрактора, чертежи к нему, размеры и описание конструкции можно найти в этой статье.

Рассматриваемый самодельный плуг для минитрактора можно собрать за несколько свободных вечеров. А комплектуют его из старых металлических труб, пластин, уголков. Для работы понадобится:

1. Сварочный аппарат;
2. Ножницы по металлу;
3. Металлическая прямоугольная труба размерами 52х40х7 мм;
4. Металлическая полудюймовая труба, можно взять старую от системы отопления.
5. Болты М10;
6. Лист гетинакса в 25 мм;
7. Колеса от детского велосипеда.
8. Немного терпения.

Применяют плуг с минитракторами менее 12 л.с. Использовать его можно как распашной культиватор-окучник, бороздокопатель, соху. Благодаря необычной и простой конструкции справится с работами качественно и на любой почве. Можно агрегатировать не только с минитрактором, но и с мотоболом, а при желание отсоединить тяги, присоединить гужи и использовать с лошадьми. Ниже представлен чертеж-схема конструкции.

Огородный самодельный плуг для минитрактора или мотоблока: 1 — ручка-рукоятка из трубы, 2 шт; 2 — рама-грядиль; 3 — фиксация стойки винтом М 10; 4 — плуг; 5- крепежная вилка шарнира к раме; 6- дышло из трубы; 7 — колесо; 8 — ступица-подшипник из капронового материала; 9 — рукояток из трубы; 10 — шарнирная ось из болта М 10; 11 — контргайка; 12 — колесная ось; 13 — дистанционная капроновая шайба; 14 — ручка для дышла; 15 -тройник.

За основание берется рама — гильдия, чертеж можно рассмотреть ниже. Сделать ее можно ее из куска металлической прямоугольной трубы с толстыми стенками 52х40х7 мм. Для опорного колеса делается вилка. Для этого две более широкие стенки с противоположных сторон срезают.

Сзади рамы тоже имеется отверстие, которое заваривают заклепкой. В заклепке просверливают круглое отверстие в 11 м. Предварительно на наклепку приваривают гайку М10.

Если решено соорудить отвал или плуг для мототехники, то без составления подробных и правильных чертежей не обойтись. Надежность и износостойкость самодельной детали во многом зависит от ее грамотно составленной схемы. Опираясь на богатый опыт профессионалов, которые регулярно изготавливают хорошие плуги для мотоблоков, рекомендуется сделать лемех таким образом, чтобы его можно было беспроблемно и быстро снять. С такой функцией заточка этой детали существенно упростится, и к ней можно будет смело прибегать до начала вспашки земли на участке.

Для изготовления режущей составляющей плуга лучше всего подходит легированная сталь 9XC. Из материала изготавливают в основном диски, предназначенные для простых ручных пил. Можно использовать сталь с маркировкой 45, которая в процессе закалки была доведена до оптимального уровня твердости. Если в запасе имеется только простая сталь, к примеру, углеродистая, которую нельзя подвергать термообработке, то, удалив режущую кромочную деталь (используя наковальню), а затем сточив ее, можно будет смело использовать сталь для работы с почвой.

При самостоятельном составлении чертежа будущего плуга рекомендуется опираться на точные схемы. Конструкция, изготовленная своими руками, будет собираться из составляющих:

• металлической трубы, которая выполнять функцию несущей части;
• колес, необходимых для перемещения конструкции по почве;
• рабочей режущей части с лопастями или без них (можно фиксировать режущие элементы старых устройств);
• механизма крепления к самому мотоблоку.

1. Плоскость полозка боковая.
2. Нижняя горизонтальная.
3. Передняя отвальная.

Типичная схема простейшего самодельного плуга складывается из:

1. Двух ручек, выполненных из стальной трубы.
2. Рамы.
3. Фиксатора стойки с винтом типоразмера М10 или М8.
4. Крепежной вилки для шарнира рамы.
5. Дышла.
6. Подшипника.
7. Перемычки между рукоятями.
8. Шарнирного вала.
9. Контргайки.
10. Регулировочной шайбы.
11. Рукояти для дышла.
12. Тройника.

В зависимости от типа и предназначения инвентаря в этот список могут входить и другие элементы.

Предлагаем ознакомиться Экстракт одуванчика инструкция по применению. Настойка из одуванчиков на водке: рецепт на цветах и на корнях

Виды и предназначение плуга к минитрактору

Обработка земли — это наиболее сложная и трудоемкая процедура в выращивании фруктов и овощей. Почву нужно обработать перед посевом и после уборки урожая. Облегчить эту работу как раз и может плуг. Это навесное оборудование для минитрактора имеет металлический лемех, которым он и переворачивает землю. Очень давно человек сам должен был тащить за собой лемех, чуть позже — эту работу выполняли животные, а сегодня — техника.

Основная задача плуга для мототрактора — переворачивание верхнего пласта почвы. Таким образом уничтожаются все сорняки. Лемех подрезает уже принявшиеся растения, разрушая их корневую систему, а также семена сорняков при переворачивании земли оказываются достаточно глубоко, благодаря чему также погибают и не прорастают. В процессе вспашки земля разрыхляется, становится более рассыпчатой, насыщается кислородом.

Плуг для мототрактора и минитрактора бывает таких типов:

1. Дисковый. Устройство имеет форму сферических дисков, которые циркулируют на подшипнике. Края у дисков острые, поэтому они очень легко разрезают землю. Чаще всего такой инструмент используется на очень затверделых или очень влажных почвах;
2. Оборотный или перекидной. Конструкция имеет вид клиньев, расположенных под небольшим градусом. В итоге вы получите криволинейный отвал измельченной почвы;
3. Роторный. Это уже боле современный инструмент, который представляет собой подвижный вал, на который монтируются ряд лемехов. Минитрактору с таким устройством работать гораздо легче и быстрее, так как ему не нужно следовать строгой прямой линии движения.

Самым оптимальным решением будет двухкорпусный плуг для минитрактора — имеющий два лемеха. Хотя однокорпусные модели тоже пользуются спросом у владельцев небольших участков.

Плуги для минитрактора также делятся на такие виды по разным критериям:

1. По способу пахоты. Делятся на такие подвиды:
2. бороздные;
3. для образования свальных гребней;
4. гладко пашущие;
5. По типу крепления. В свою очередь данный вид делится на следующие подвиды:
6. навесные. Такой инструмент способен подняться лишь благодаря специальной навеске. Количество корпусов зависит лишь от модели самого трактора. Достоинств здесь достаточно много: маленькая масса конструкции, небольшой радиус поворота, мало деталей. К недостаткам можно отнести лишь то, что трактор не сможет работать с плугом с большим количеством корпусов;
7. полунавесные. Данный вид приводится в рабочее состояние благодаря специальной навеске и колесам, которые расположены на самом плуге. Количество корпусов зависит от типа трактора — с тягой до 3 тонн плуг может иметь до 6 корпусов, до 5 тонн — не больше 12 корпусов. Конечно, работать с таким количеством корпусов гораздо удобнее, однако значительно увеличивается радиус разворота и появляется огромное число конструктивных деталей;
8. прицепные. Приводится в рабочее состояние только при помощи колес. Современные аграрии его используют крайне редко, так как сегодня техника оснащена навесной системой со встроенным гидроцилиндром. Пользователи отмечают, что земля, перепаханная таким плугом, более однородная и ровная, но при этом значительно увеличивается радиус разворота, что не всегда есть уместным и возможным;
9. конские. На конной тяге сегодня плуги используются крайне редко, но все же такой тип обработки земли еще можно встретить. Его целесообразно использовать в тех местах, куда техника попросту не доберется.
10. По назначению. Плуг широко используется потребителями непосредственно для обрабатывания почвы. Но также его применяют для работ под водой, для прокладки кабеля, во время добычи нефти.

Как легко сделать и отрегулировать плуг для мотоблока своими руками: чертежи с размерами, видео

Плуг для мотоблока — это навесное оборудование, предназначенное для обработки любых типов почвы, включая плотные и вязкие. Использование такого инвентаря позволяет аграриям снизить затраты физической энергии и уменьшить время выполнения сельскохозяйственных работ. Изготовить подобное приспособление можно самостоятельно. Это дешевле, чем покупать готовое заводское изделие. Оборудование собственной конструкции можно устанавливать на любые агрегаты, в том числе и на мотокультиваторы с реверсивным приводом.

Перед тем как выбрать плуг для мотоблока нужной конструкции, следует изучить существующие типы таких приспособлений. В зависимости от характера сельскохозяйственных работ используются:

• однокорпусные,
• двухкорпусные;
• поворотные;
• роторные;
• отвальные;
• безотвальные агрегаты.

Можно самостоятельно изготовить универсальный плуг к мотокультиватору, который подойдет для большинства разновидностей почв. Оптимальным вариантом для вспахивания приусадебного участка и для использования людьми, не обладающими соответствующими навыками, представляется легкая однокорпусная конструкция.
