Какой бывает пластиковый профнастил, в чем его особенности и зачем он нужен

Технические характеристики и размеры

Стеновой металлопрофиль производят толщиной 0,35 – 0,5 мм, а материал для крыш выпускают 0,55 – 0,8 мм. Профиль толщины до 0,4 мм относят к эконом категории, чаще стены облицовывают профилем 0,4 – 0,5 мм. Подразделение по толщине металла условное, т. к. кровельный настил также применяют для обшивки фасадов, заборов.

Кровельный вариант с маркировкой R наиболее популярен в толщине 0,5, при этом проявляется оптимальное соотношение стоимости и качества.

Эксплуатационные характеристики:

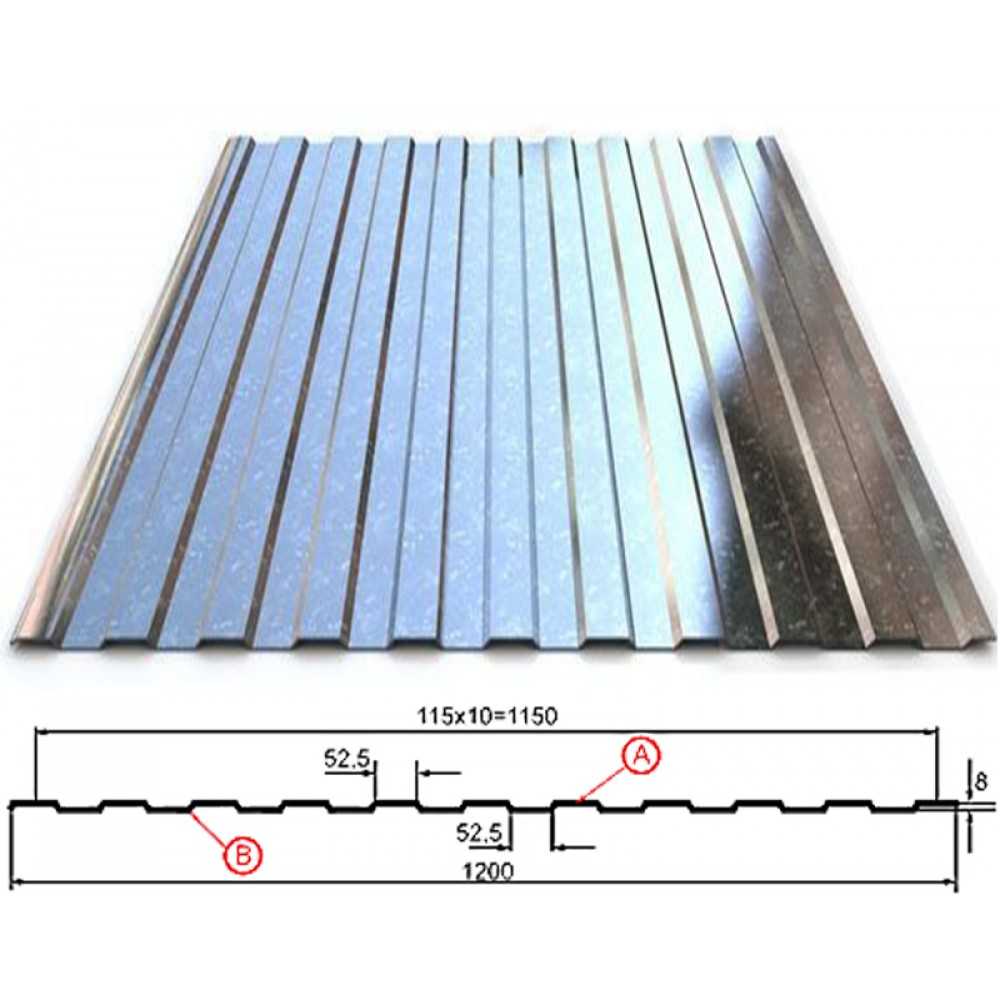

• ширина общая от края до края — 1150 мм, рабочая с учетом перехлеста — 1100 мм, замок забирает 50 мм;
• длину можно заказывать от пяти до двенадцати метров, но строители не рекомендуют использовать листы больше 4 – 5 метров для удобства монтажа.

Играет роль толщина цинкового слоя на поверхности листа. Есть материал с тонким оцинкованием, который характеризуется массой меньше 100 г/м?. Такой металлопрофиль применяют для временных сооружений, т. к. именно оксидная цинковая пленка предохраняет от ржавчины.

Рекомендуемый слой цинка на плоскости металла должен быть в диапазоне 140 – 275 г/м?. Соответственно, у видов металла разница в цене, поэтому перед покупкой определяются с целью использования.

Размеры и вес м?. Технические характеристики

Широкий спектр применения профнастила H60 в промышленном и индивидуальном строительстве обусловлен характеристиками материала. Профилированные листы этой марки обладают высокими эксплуатационными свойствами благодаря параметрам сырья для их производства и особенностям рельефа волны (гофры).

Материал изготовлен методом штамповки из стальных оцинкованных листов. Профнастил H60 имеет трапецевидную волну высотой 60 мм, углом наклона сторон трапеции от 95 до 110 градусов.

Производители предлагают, в зависимости от области применения и требуемых характеристик, профилированный лист толщиной от 0,7 до 1 мм. От толщины зависит вес материала, который измеряется в килограммах на 1 квадратный (м?) и погонный (м.п.) метр.

Таблица зависимости веса материала Н60-845 от толщины:

Толщина металла ммВес в кг на 1 м?Вес в кг на 1 п. м.Рабочая ширина в ммПолная ширина в мм0,78,757,48459020,89,948,48459020,911,09,3845902

В маркировке профнастила производитель указывает информацию, достаточную для сметы и расчетов нагрузки, исходя из размеров листов, их толщины и массы (веса на 1 м? или м погонный):

1. Первая буква. Н —означает несущий, С — стеновой, НС — промежуточный тип (ГОСТ 24045-94). Марка Н отличается большей способностью противостоять статическим и динамическим нагрузкам.
2. Цифра (60 в данном случае) — высота трапеции в миллиметрах. Высокая волна обеспечивает высокую сопротивляемость на изгиб.
3. Следующая цифра (845) — рабочая ширина в миллиметрах.
4. Далее указывается толщина металла (до 1 мм).

Таким образом маркировка Н60-845-0,7 означает, что материал относится к категории несущих, с высотой волны 60 мм, шириной (рабочей поверхностью) 845 мм и толщиной 0,7 мм.

Несущую способность Н60 увеличивают ребра жесткости (до 10 мм в высоту по ГОСТу), которые штампуют на верхней полке гофры вдоль листа.

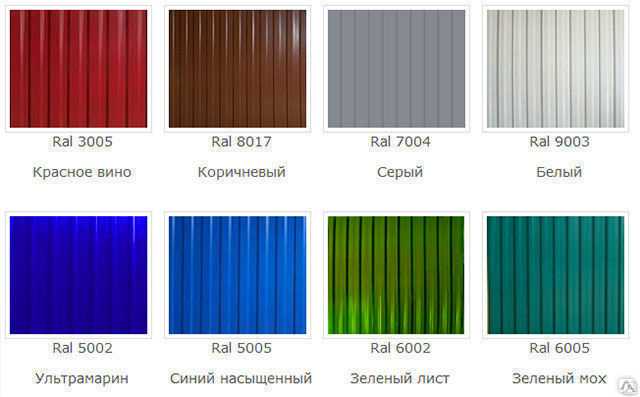

Для усиления антикоррозийных и декоративных качеств производители предлагают профнастил с полимерным цветным покрытием.

Допустимая длина выпускается до 12 м, производители предлагают профлисты любой длины в этом диапазоне (с условием, что она должна быть кратной 1 метру).

Состав профилированного листа

Исходный материал для профнастила — тонколистовой оцинкованный прокат (ГОСТ 14918). В старом ГОСТе обозначались типы заготовок в зависимости от защитного покрытия:

• Оцинкованный прокат;
• Алюминиевое покрытие;
• Алюминированный прокат (или прокат с алюмокремниевым покрытием);
• Цинковое электролитическое покрытие проката.

Современный стандарт более лоялен, дает более широкий выбор производителю для защитного покрытия, не ограничивая перечисленными технологиями. Это дает возможность использовать в производстве профнастила инновационные технологии и разработки предприятия.

Однако приобретая материал для перекрытий с высокими требованиями к несущей способности, атмосферостойкости, советуем выбирать профлист, изготовленный по ГОСТу (24045-2010), а не по ТУ производителя. Производитель обязан предоставить покупателю (по его требованию) метод и состав покрытия профлиста.

Профнастил Н60 с полимерным покрытием

Полимерное покрытие регламентируется ГОСТом Р 52146-2003. Есть несколько типов лакокрасочных составов, каждое из которых имеет свои преимущества:

• Полиэстер — неустойчив к физическому воздействию, его легко поцарапать. Профнастил с таким покрытием требует аккуратной транспортировки и монтажа. Не выцветает на солнце.
• Матовый полиэстер — устойчив к уф-излучению и механическому воздействию в большей мере, чем его глянцевый аналог.
• Пурал — стойко переносит уф-излучение, химическое и физическое воздействие. Срок эксплуатации 50 лет даже в условиях агрессивного климата: в райоах приморских побережий, в промзонах.
• Пластизол — не подходит для эксплуатации в жарком климате, так как выгорает на солнце. Устойчив к химическим, физическим факторам.
• PVDF — отличное сопротивление уф-излучению, агрессивным средам, механическим воздействиям.

Срок службы покрытия от 20 до 50 лет, напрямую зависит от соответствия типа профнастила условиям эксплуатации.

Полимерное покрытие наносится на заготовку до профилирования, поэтому показателем качества этого слоя служит отсутствие трещин и отслоений верхнего слоя в районе сгибов металла.

Марки профильных листов

Классификацию профнастила можно проводить разными способами (например, по форме и высоте гофры или по ширине профиля). На практике более рациональным и удобным способом является следующая классификация по сфере использования:

Маркировка буквой С (стеновой профиль). Такие листы подходят для обшивки стен, возведения перегородок и оград. Материал характеризуется толщиной до 0,6 мм, высотой волны до 44 мм и низкой (если сравнивать с другими марками) несущей способностью. Вместе с тем, при определенных условиях (стропильная система и обрешетка с запасом прочности) допускается его применение в качестве финишного покрытия.

Стеновой профиль с низкой волнойИсточник stroim-gramotno.ru

• Маркировка буквой Н (несущий). Это марки профлиста для кровли. Они характеризуются значительной несущей способностью и предназначаются для устройства крыш. Прочность и надежность обеспечивается толщиной стали до 0,9 мм и увеличенной высотой гофры (может превышать100 мм). Некоторые марки снабжаются дополнительными ребрами жесткости и капиллярными канавками, предотвращающими попадание влаги в подкровельное пространство.
• Маркировка буквами НС (универсальный). Профлист с меткой НС применяется для всех видов работ (и для обшивки наружных стен, и для возведения кровли) и имеет средние показатели прочности, толщины металла и высоты гофры.
• Маркировка буквами ПК (профнастил кровельный). Листы также используются для возведения кровельных конструкций.
• Маркировка буквами ПГ (продольно гнутый). Более специализированный материал, применяемый для конструкций арочной формы (навесов, ангаров).

Особенность несущего листаИсточник doka-metal.ru

Как рассчитать длину листа

При проведении вычислений учитывают два основных момента. Первый из них заключается в том, что специалисты рекомендуют выбирать лист такой длины, чтобы нахлест профнастила не надо было выполнять, он должен укладываться без стыков от конька до свеса. Такой совет вполне объясним: чем меньше будет мест соединений, тем вероятность, что возникнут протечки, становится меньше.

Но с другой стороны, когда скат длинный, на нем выполнять кровельную работу будет сложно, поскольку повышается склонность материала к деформациям в результате перегибов во время переноски листов. Кроме этого, выполнять крепеж профнастила при такой длине гораздо сложнее. Исходя из вышесказанного, следует отметить, что не более 6 метров – такой считается оптимальная длина профлиста.

Когда лист металлопроката перекрывает полностью скат, то в этом случае выполнять вычисления длины нет необходимости.

В противном случае для нескольких вертикальных расчетов применяют формулу: N= (A+B)/D, где

• N означает количество листов профнастила;
• А – длину ската;
• В – протяженность выступа за край карниза (примерно 5 сантиметров);
• D – длину листа.

Цена профнастила

Цена-размер – два основных параметра, на которые ориентируется пользователь, принимая решение о покупке. Стоимость складывается из различных компонентов, начиная от толщины металла и заканчивая имиджем производителя профнастила и металла. Также цена на профлист отличается в зависимости от уровня конкуренции в регионе.

Ориентировочная стоимость профнастила стандартных размеров, приведена в таблице.

Если рассматривать стоимость профилированного настила в зависимости от толщины, то картина будет иметь вид:

Примечание. Упаковка в пленку увеличивает стоимость на 5-10 %.

Оборудование для производства

Производство профнастила может вестись горячим или холодным способом. Более популярными являются станки для холодной прокатки без использования нагрева исходного металла.

Такой процесс называется профилированием, так как в его результате плоский лист приобретает форму определенного профиля. На производственных линиях осуществляется прокатка и порезка готовых профилей.

Чтобы производить профнастил разных модификаций в зависимости от области применения необходимо оборудование различных типов. Для получения различной высоты гофры оборудование для профилирования должно развивать соответствующее усилие.

В зависимости от уровня механизации оборудование для производства профнастила бывает:

1. мобильное (передвижное);
2. ручное;
3. автоматическое.

Передвижное оборудование удобно в случае необходимости организовать производство арочного профнастила в полевых условиях или прямо на стройплощадке. Такой профнастил используют при строительстве сооружений с арками: зернохранилищ, ангаров и т. д.

Ручное оборудование может обеспечить производство гофрированного профиля малых размеров и в незначительных количествах. Все технологические операции в этом случае выполняют вручную. Ручные механизмы используются строительными фирмами в условиях небольших мастерских, занимающихся металлообработкой при изготовлении доборных элементов.

Когда речь идет об автоматизированном оборудовании, то имеют в виду автоматические или полуавтоматические линии. Они включают в себя полный комплект оборудования и механизмов, расположенных в потоке, то есть порядке выполнения технологических операций. Автоматизированное оборудование позволяет получать качественные профили при высоком уровне производительности.

Состав производственной линии

В общем случае линия по производству профнастила состоит из следующего оборудования:

1. устройство консольного типа для разматывания рулонов;
2. прокатный стан, на котором формируют профиль;
3. гильотинные ножницы для обрезки в требуемый размер;
4. устройство для приема и штабелирования;
5. система управления.

Технология изготовления выглядит следующим образом:

1. Оцинкованный стальной лист в рулоне устанавливается на разматыватель.
2. Лента исходного металла попадает в прокатный стан. Стан включает в себя
3. необходимое количество клетей. Причем чем больше их количество, тем выше качество готового продукта. Клеть – это пара профилировочных роликов с определенной геометрией, один из которых располагается под обрабатываемым листом, а другой сверху.
4. Проходя сквозь клети, гладкий стальной лист изменяет свою форму, превращаясь в профилированный.

В зависимости от комплектации в состав производственного оборудования могут входить зажимные приспособления для формирования кромок, рольганги, электромеханические ножницы, сенсорный пульт, специальная тара для сбора отходов.

Основой всего комплекса является прокатный стан, так как именно он отвечает за изготовление профиля, соответствующего требованиям, предъявляемым потребителями.

С учетом постоянно растущего спроса на профнастил, можно с уверенностью считать, что с экономической точки зрения инвестирование средств в производство этого строительного материала будет иметь неплохие перспективы.

Чтобы производить материалы высокого качества, отвечающие современным требованиям и в достаточных количествах, потребуется устройство производственной линии, включающей в себя современное высокотехнологичное оборудование.

https://youtube.com/watch?v=z1rB27HG0sw

Достоинства и недостатки профнастила

Как и всякий другой материал, профлист имеет свои плюсы и минусы, которые необходимо учитывать, принимая решение о приобретении.

Сфера применения профнастила

Сфера его применения достаточно широка, что обеспечило профнастилу широкую популярность. Его используют для:

• возведения заборов и ограждений;
• строительства и облицовки стен;
• устройства крыш (в качестве кровельного материала);
• монтажа быстровозводимых построек;
• устройства несъемной опалубки.

Достоинства профнастила

• надежность;
• прочность;
• долговечность;
• широкая цветовая гамма;
• легкость монтажа;
• относительно невысокий вес;
• простота ухода при эксплуатации;
• удобство перевозки и хранения;
• возможность выполнения монтажа профнастила самостоятельно;
• устойчивость к воздействию ультрафиолета, температурным скачкам, влажности, механическим повреждениям и т.п.

Минусы профнастила

• Плохая звукоизоляция. Металл хорошо проводит звук, поэтому шум дождя, града и т.д. создает существенный дискомфорт для жильцов. Соответственно, применение профнастила в качестве покрытия для кровли требует обустройства хорошей звукоизоляции чердачных помещений.
• Возможность появления ржавчины. В случае повреждения защитных слоев есть риск коррозии стального ядра, из которого произведен профнастил.

Профлисты в зависимости от сферы применения

1. Профнастил для изготовления ограждений. Вес профлиста позволяет выполнять заборы без устройства прочных фундаментов. Прочность при сопротивлении ветровой нагрузке обеспечивают ребра жесткости. Большое разнообразие цветов позволяет выполнить ограждение в соответствии с выбранным экстерьером двора и предохранить имущество от посторонних.
2. Для отделки фасадов профлист применяется чаще всего. В настоящее время разработаны и созданы виды профнастила, имитирующие природный камень и разные породы древесины. Визуально получаются деревянные дома с каменным цоколем, что очень интересно сточки зрения дизайнера.
3. Профлист применяют и для ограждения стен временных рабочих площадок, разделения больших хозяйственных построек на различные секции, складов, ангаров, мастерских и летних помещений. Учитывая, сколько весит профнастил, не требуется массивных оснований для их устройства, что существенно экономит средства.
4. Использование профлиста в отделке кровли позволяет получить законченное красивое здание с приятным эстетическим видом. Материал легко монтируется, режется в размер. Маленький вес м2 профнастила позволяет не утяжелять конструкцию кровли. Длина листа до 6 м, что позволяет избежать поперечных стыков при монтаже кровли.
5. Профлист без покрытия применяют как опалубку при бетонировании фундаментов, что гарантирует дополнительную защиту стен основания от агрессивного воздействия грунтовых вод.

Ассортимент и виды профлиста для кровли

Данный материал считается универсальным, поскольку его можно задействовать при проведении многих видов строительных работ. Производители изготавливают разные виды профлиста, которые имеют различия относительно цены, формы, несущей способности, параметров профиля.

Согласно положениям ГОСТа металлическое профильное покрытие для кровель бывает трех типов:

1. Наличие буквы «Н» означает, что это несущие профлисты, предназначенные для настила на скаты и прочие горизонтальные поверхности. У них высокая несущая способность, а высота волны — максимальная. Данный материал изготавливают из листов стали толщиной 1-1,2 миллиметра и покрывают толстым слоем полимерного покрытия, иногда его дополнительно снабжают ребрами жесткости.
2. Буквой «С» маркируют стальные стеновые профлисты, которые используют для постройки оградительных конструкций, обшивки стен, строительства опалубки и забора. Такой тип покрытия не используют для обустройства крыши, поскольку он не будет прочным и долговечным. Толщина стенового профнастила как правило равна 0,5-0,8 миллиметров. У него отсутствуют дополнительные бороздки, а высота волн минимальна. Данный кровельный материал отличается незначительной несущей возможностью, а значит, не сможет выдержать серьезную снеговую нагрузку.
3. Буквенное обозначение «СН» говорит о том, что материал принадлежит к универсальному типу. Покрытие задействуют для монтажа на крыши, обшивки стен и постройки заборов. Характеристики профнастила для крыши с буквами «СН» имеют средние значения параметров относительно толщины основы (0,8-1 миллиметра), высоты гофры и несущей способности.

Кровельщики с большим опытом работы при обустройстве крыш советуют применять продукцию, на которой нанесена маркировка «Н» и «СН». Именно такой профнастил имеет достаточную несущую способность, чтобы в морозы выдержать обильные снегопады. У этих марок кровельного профнастила высота профиля обеспечивает эффективный отвод осадков со скатов.

Универсальные и несущие профлисты выпускают с полимерным покрытием достаточной толщины, чтобы не допустить начала коррозийных процессов.

Что такое профнастил?

Профнастил представляет собой профилированный металлический лист, сфера применения которого весьма широка в строительной отрасли. Его используют для возведения ограждений и заборов, для покрытия кровли, для облицовки стен, для укладки перекрытий (из монолитного железобетона по профнастилу). Также он известен пользователям под такими названиями — гофролист или профлист. Его производят путем холодного проката листовой стали в заводских условиях.

Стальное основание обеспечивает профлисту жесткость, покрытие придает привлекательный вид и делает его устойчивым к различным внешним воздействиям, а профилирование увеличивает его жесткость без утяжеления.

Одной из разновидностей профнастила является и металлочерепица. Отличие между данными материалами только одно – в особенностях размещения валов на прокатном станке, что дает возможность формировать конфигурацию, имитирующую натуральную черепицу. Есть отличия и в монтаже профнастила и металлочерепицы, они производятся по разным технологиям.

Профнастил МП-20: технические характеристики и применение

Профнастилом называют профилированные листы из оцинкованной стали, которые имеют универсальное назначение. Он может использоваться в качестве обшивки стен, для изготовления заборов или различных ограждений, а также для перекрытия плоских и скатных кровель. Профнастил марки МП 20 один из самых востребованных, популярных марок этого материла, в основном применяемый при производстве кровельных работ. В этой статье мы расскажем о его технических характеристиках, разновидностях, возможностях применения в строительстве.

Разновидности

Профнастил марки МП-20 называют универсальным, так как он может использоваться как для обшивки стен, изготовления заборов, зашивки потолков, производства сэндвич-панелей, так и для гидроизоляции скатных крыш. В отличии от остальных марок профилированного листа, он производится в нескольких модификациях, обозначающихся в маркировке буквами A, B, R, которые отличаются по форме профиля:

• Модификации А и В предназначаются для строительства заборов или различных ограждений, поэтому их профиль имеет вид трапеции, вершина которой шире ее основания. Благодаря такой форме, они имеют высокую устойчивость к динамичным ветровым нагрузкам. Помимо этого, у этих модификаций существует опция выбора стороны, которая будет покрываться лакокрасочным или полимерным слоем.
• Модификация R используется для перекрытия скатных кровель малоэтажных гражданских, коммерческих или производственных сооружений. Ее профиль представляет собой трапецию, основание которой шире вершины. Из-за такой формы кровельный профнастил марки МП-20 лучше переносит статические весовые нагрузки, а потому имеет большую несущую способность.

Важно! Кровельные модификации марки покрываются защитно-декоративным покрытием только с одной стороны, а стеновой профнастил подвида В может иметь двухстороннее полимерное покрытие, что намного повышает его декоративный потенциал при строительстве заборов и ограждений

Стандарты качества

Профнастил МП20 изготавливается из листовой холоднокатаной оцинкованной стали с полимерным или цинковым покрытием, требования к его размерам и качеству регламентируется ТУ 5285-002-78099614-2008. Визуально он представляет собой лист с одной или двух сторон покрытые защитно-декоративным покрытием с трапециевидным профилем. В первую очередь, эта марка профилированного листа ценится, благодаря своим эксплуатационным характеристикам:

1. Толщина профнастила может варьироваться от 0,4 до 0,8 мм в зависимости от исходной толщины листовой стали и величины слоя защитно-декоративного покрытия.
2. Вес материала составляет 3,87-7,3 кг в зависимости от толщины профилированного листа.
3. Размеры листа профнастила марки МП-20 могут отличаться. Его ширина является стандартной, она зависит от размера стальной заготовки и составляет 1150 мм. А длина листа составляет 1,3-6 м или нарезается в пользовательский размер.

Обратите внимание, что профнастил кровельный МП 20 оцинкованный – универсальный материал для обустройства кровель практически во всех климатических зонах, так как за счет дополнительных ребер жесткости он имеет высокую несущую способность и хорошо переносит интенсивную снеговую нагрузку

Применение

В частном малоэтажном домостроении во многих строительных операциях используется профнастил МП-20, так как технические характеристики этого материала позволяют применять его для производства следующих работ:

• Сооружения заборов и заграждений. Возможность двухстороннего покрытия профилированного листа защитно-декоративным покрытием увеличивает декоративный потенциал материала, поэтому изделие эффектнее выглядит.
• Обшивки стен и зашивки потолков. Высокая несущая способность и жесткость профилированного стального листа позволяет использовать этот недорогой и практичный материал для сооружения стен и зашивки потолков. Он используется для строительства быстровозводимых конструкций в составе сэндвич-панелей (торговых павильонов, ангаров, гаражей).

Помните, что профнастил марки МП 20 с высотой профиля 2 см может быть с полимерным или лакокрасочным покрытием. По отзывам опытных кровельных мастеров, полимерная защита намного надежнее краски, она лучше защищает от коррозии.

Теги: #Профнастил с 20 технические характеристики

Правила расчета материала для кровли

Очень часто встречаются случаи, когда приобретенного материала не достаточно для полного завершения работы. Такая ситуация может стать причиной некачественного выполнения кровельных работ и повлечь за собой дополнительные расходы. Избежать возникновения такой проблемы помогает расчет необходимого количества листов.

Для этого достаточно выполнить следующие действия:

• Вначале высчитывают площадь одного ската. Самым легким вариантом можно назвать простую крышу с двумя прямоугольными скатами. Нужное значение определяется умножением длины прямоугольника на его ширину. Полученный результат умножается на два.
• Теперь нужно определить полезную площадь одного листа выбранного материала для кровли. Для этого от геометрической площади листа следует вычесть величину вертикального и горизонтального нахлеста. На размер этих параметров влияет марка профилированных листов и угол наклона крыши.
•  Далее общую площадь кровли делят на полезную площадь одного листа, полученное значение округляют до целого числа в большую сторону.

По мнению профессиональных кровельщиков, нужно покупать профнастил с запасом 10-15%. Причем запас увеличивается с возрастанием уровня сложности конструкции.

Для качественного выполнения кровельных работ необходимо знать, какие бывают размеры профнастила для крыши, какой формы и высоты должна быть волна профиля, а также какое необходимо количество листов кровельного материала.
