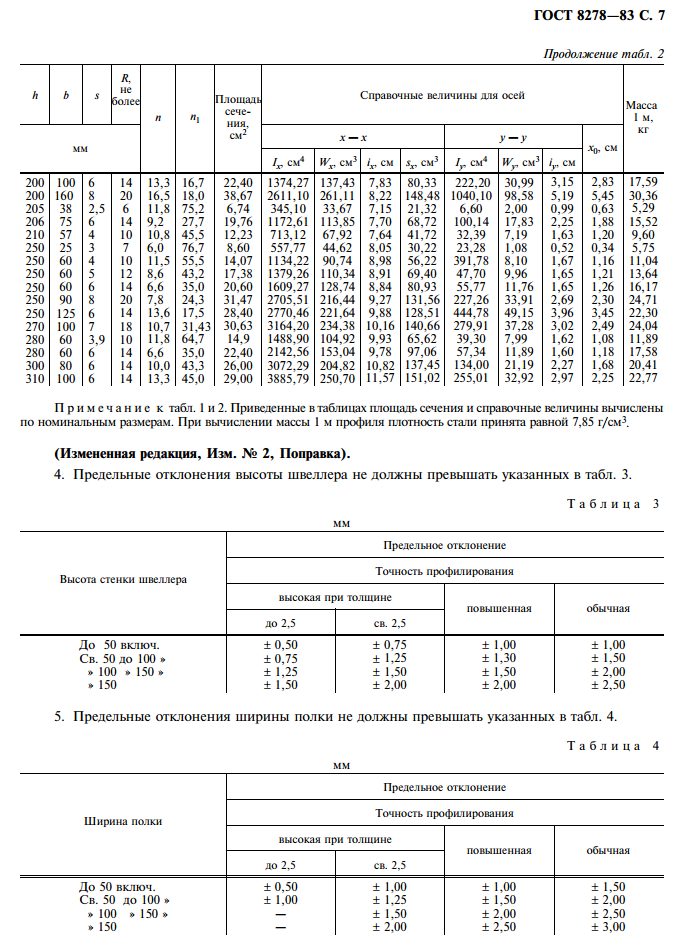

Швеллер гнутый гост 8278-83 и их характеристики в таблице

Размеры швеллера по ГОСТу гнутого типа

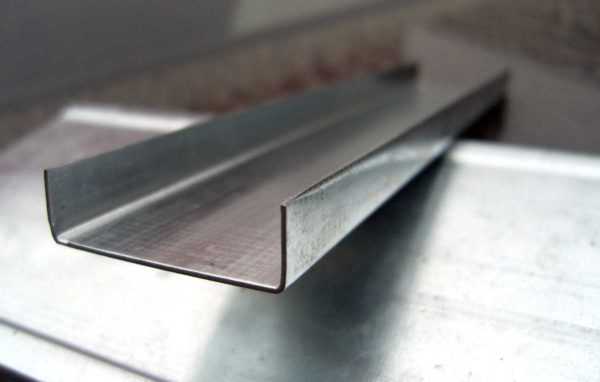

Швеллер называется гнутым, потому что лист металла сгибают на листогибочных станках. Получить четкий угол, как на горячекатаных, нет возможности и скругление в месте перехода спинки в полочку плавное. Именно по этой части можно отличить один вид от другого. Этот вариант хорош тем, что имеет более низкую цену. Связано это с более простой технологией производства.

Чертеж швеллера гнутого с равными и разными полками

Как уже говорили, полочки гнутого швеллера могут быть одинаковой или разной длины. Сортамент одинаковых больше. Приводить таблицы размеров гнутого швеллера не имеет смысла. В его маркировке прописаны все требуемые параметры. Например, 100*50*2. Тут все просто: первой идет высота, второй — размер полок, третья цифра — толщина металла. С разнополочными ненамного сложнее: 65*55,20*3,5. Это швеллер с разными полками. Первая цифра — высота, вторая — длина длинной полки, третья — через запятую — короткая полка, а потом толщина металла.

Размеры с одинаковыми полками «от» и «до»

Чтобы выбрать материал для собственных нужд, желательно знать минимальный и максимальный размер этого вида проката. Конечно, размеры увеличиваются с некоторым шагом, но примерно можно сориентироваться, а затем посмотреть, что вам предлагают на местной металлобазе.

Обратите внимание на место изгиба. Оно плавное. Это отличительная черта гнутого варианта

Это отличительная черта гнутого варианта

Разбег параметров гнутого швеллера с одинаковыми полками зависит от типа стали, из которой изготовлено изделие. Размеры швеллера по ГОСТу могут быть такими:

Сталь углеродистая кипящая и полуспокойная:
- высота 25-410 мм,
- длина полок 26-180 мм,
- толщина 2,0 — 8,0 мм.
Сталь углеродистая спокойная и низколегированная:
- высота 25-310 мм,
- длина полок 26-160 мм,
- толщина 2,0 — 8,0 мм.

Обратите внимание. В отличие от катаного, гнутый имеет одинаковую толщину и на спинке, и на полках. Оно и понятно

Просто полосу металла согнули. В катаном заготовка разогревается, а потом формируются нужные параметры. И в этом принципиальное отличие

Оно и понятно. Просто полосу металла согнули. В катаном заготовка разогревается, а потом формируются нужные параметры. И в этом принципиальное отличие.

Еще желательно знать, чем отличается один тип стали от другого. С легированными составами все ясно, свойства нержавеющей стали всем известны. А чем отличаются углеродистые — кипящая, полуспокойная, спокойная? А тем, что спокойная хорошо сваривается, кипящая — самая сложная для сварки, полуспокойная по этому параметру — где-то посередине.

Габариты разнополочного

Что касается разнополочного варианта, его также изготавливают из тех же сортов стали. Но разбег параметров от типа материала не зависит. Не в том смысле, что все размеры одинаковы, а в том, что предельные их значения — самые большие и самые маленькие — такие же. А размеры — высота и длина полок — понятное дело, отличаются.

Еще один вариант применения — каркас лестницы из швеллера

Итак, размеры гнутого П-образного швеллера с разными полками могут быть такими:

высота 32 — 300 мм;
длина полок:
- длинной 22 — 160 мм,
- короткой 12 — 90 мм,
толщина швеллера 2,0 — 8,0 мм.

Как уже говорили, при обозначении размеров этого проката, длина полок указывается через запятую. Первая цифра — длинная полка, вторая — короткая. Например, 90*80,50*4. Читаем так, гнутый швеллер высотой 90 мм, длинная полка 80 мм, короткая — 50 мм, толщина металла — 4 мм.

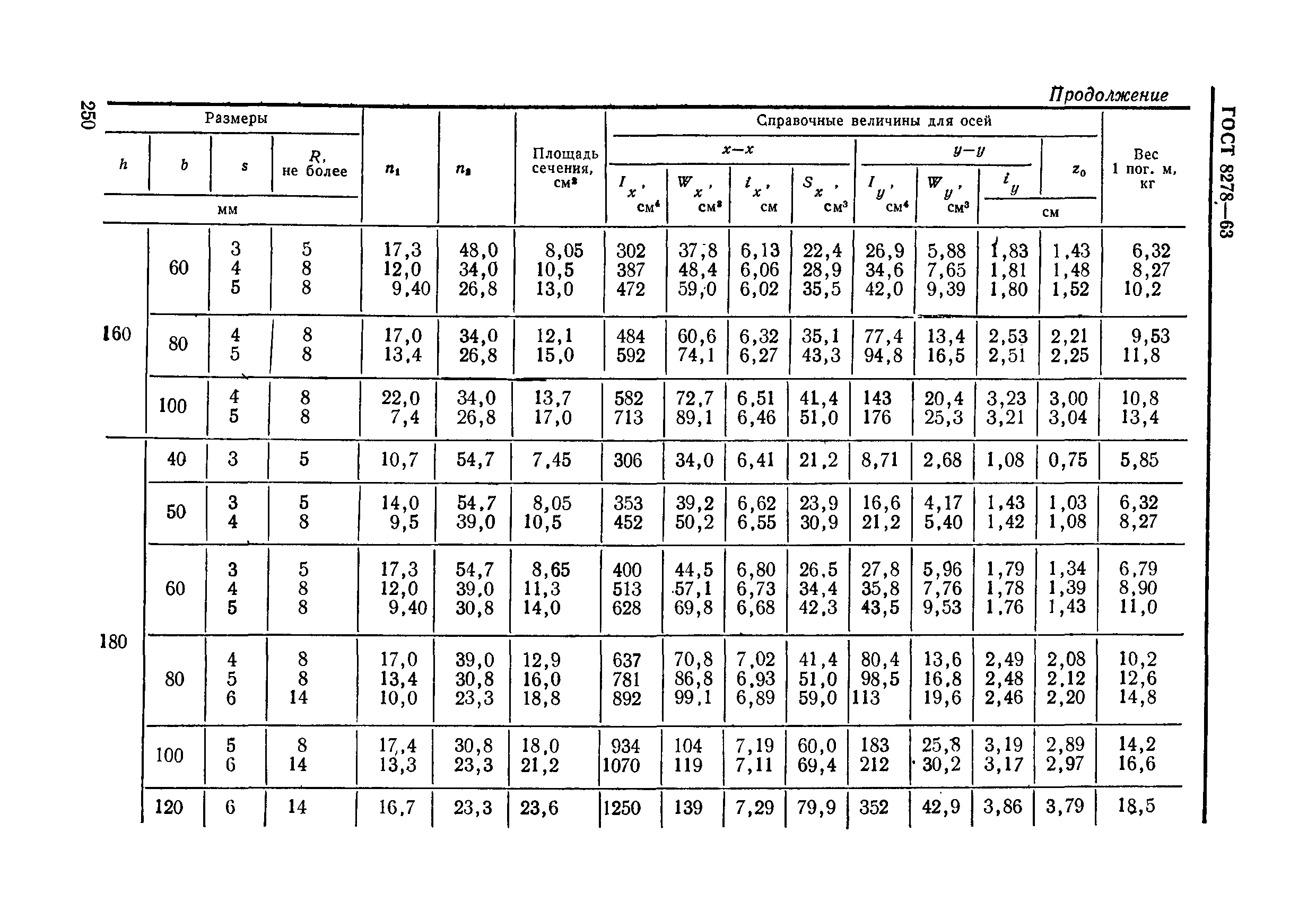

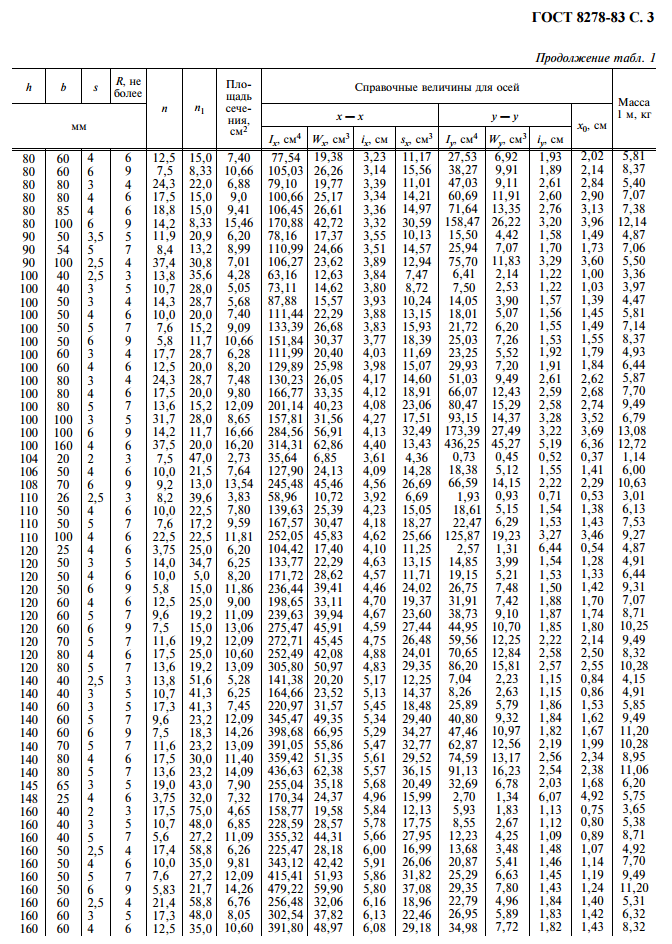

Таблицы размеров швеллеров в соответствии с ГОСТом

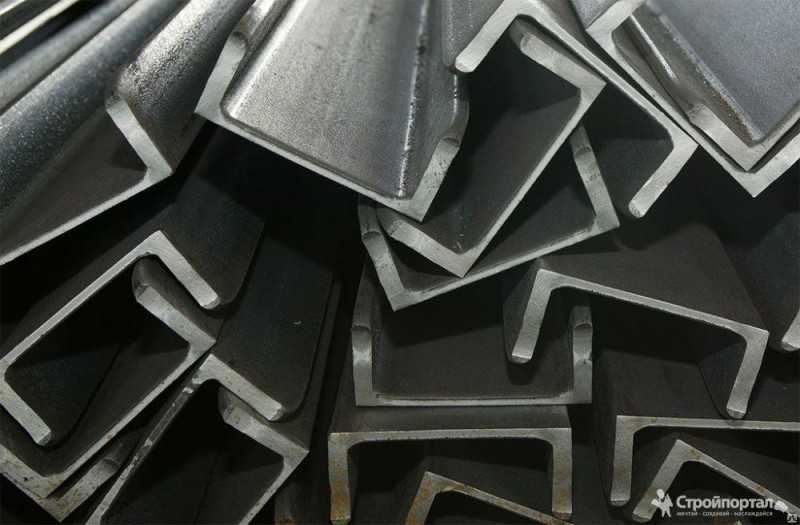

Швеллер – это довольно популярное изделие металлопроката, производимое из разных сортов стали. Сам термин имеет немецкое происхождение. Основной отличительной чертой профиля является П-образная форма изделия в поперечном сечении.

Изготовление швеллеров осуществляется на специальном оборудовании в соответствии с установленными стандартами качества

Для изготовления швеллеров используется спецоборудование. По способу производства различаются горячекатаные либо гнутые профили. По форме граней полок они могут быть параллельными или иметь определенный уклон внутри. В основе классификации также лежит числовое значение в виде номера возле соответствующей маркировки. Цифры указывают на размер, который определяется расстоянием между гранями полок снаружи.

Изготовление швеллеров, как и другой металлопрокатной продукции, регламентируется соответствующим ГОСТом, где четко прописаны основные требования к тому или иному типу профиля. Все данные наглядно приведены в таблицах. Например, нормативный документ «Швеллеры стальные горячекатаные. Сортамент» (ГОСТ 8240 97) содержит 7 таких развернутых таблиц.

Воспользовавшись соответствующими табличным данными, можно определить качество изделия, соотнеся его реальные размеры с описанными в ГОСТе. В идеале показатели должны полностью совпадать, хотя иногда металлопродукция изготавливается под заказ. Индивидуальные профили выпускаются небольшими партиями – под конкретный проект. Цены швеллеров под заказ отличаются от стоимости продукции серийного производства.

В нормативах ГОСТа четко прописаны все требования, которым должен соответствовать швеллер того или иного типа

Стандартная высота швеллеров колеблется от 50 до 400 мм, ширина полочек – от 32 до 115 мм. Допустимая погрешность (по сравнению с указанными нормативными размерами) может составлять максимум 3 мм. Мерная длина швеллеров соответствует показателю от 4 до 13 м.

Вес швеллеров, их маркировка и условные обозначения

Для обозначения разных типов швеллеров используют специальную маркировку. Буква обозначает тип профиля, характеризуя особенности строения и расположения граней:

«П» – указывает на параллельность;
«У» – обозначает наличие уклона на гранях;
«Э» – свидетельствует об экономичности;
«Л» – подразумевает лёгкость;
«С» – говорит о специальном назначении профиля.

Для определения видов швеллеров, а также их характеристик используют специальные условные обозначения

Кроме высоты изделия, применяются и другие показатели размеров. В таблицах они имеют специальные обозначения:

h – это высота профиля, что является основной величиной, определяющей размер продукции металлопроката;
b – указывает на ширину полок;
S – показатель толщины главной стенки;
R – определяет радиус закруглённой внутренней части полочки;
t – указывает на толщину полок;
r – это значение общего радиуса закруглённости полочек.

Важным показателем в выборе материала (при проектировании строительства) является вес швеллера. Правильный расчет данных позволяет точно рассчитать количество необходимой продукции и, таким образом, сэкономить на ее приобретении. Существует несколько методов вычисления веса погонного метра. Они зависят от способа изготовления проката

Например, для определения удельной массы горячекатаного швеллера берут во внимание показатели радиусов внутреннего закругления и закругления полочек

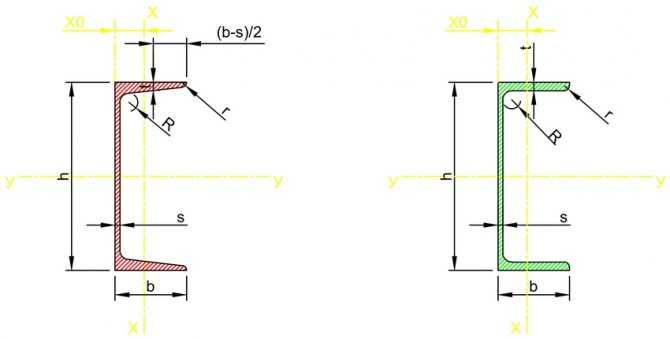

Чертеж швеллера из горячекатаной стали с уклоном и параллельными полками

Области применения гнутого равнополочного швеллера

Прочность гнутого профиля ниже аналогичного показателя горячекатаных изделий, поэтому в качестве несущих элементов зданий он обычно не используется. Гнутый швеллер востребован:

на мало ответственных участках стальных конструкций;
в роли дополнительного усиливающего элемента несущего каркаса;
в отделочных работах (при изготовлении каркаса, предназначенного для монтажа облицовки внутренней и наружной поверхностей стен или установки межкомнатных перегородок);
для изготовления рамных конструкций автомобилей, вагонов;
в производстве строительной и дорожной техники.

Особенности гнутого швеллера

В качестве исходного материала используют горячекатаные и холоднокатаные стали, которые по химсоставу могут быть углеродистыми (обыкновенного качества и качественными) и низколегированными. Применяемое при изготовлении профилегибочное оборудование способно не только придавать изделиям нужный профиль, но и исправлять некоторые дефекты. По точности гибки эта продукция бывает: высокой, повышенной, обычной точности.

Отличительные черты гнутого швеллера:

закругленность наружных углов;
равномерная толщина;
точность размеров.

Эти особенности обуславливают удобство проведения сварочных работ и других видов обработки и исключают необходимость снятия фаски.

Контроль параметров производимых изделий

Имеет значение соблюдение правил контроля над размерами, относящимися к поперечному сечению и скручиванию, а также кривизне. Процедуру организуют в соответствии с нормами, зависящими от степени точности и отдалённости от торцов. Если нужны швеллеры высокой точности профилирования, то расстояние не может быть меньше 80 мм. Когда она должна быть повышенная, то этот параметр находится в пределах 100 мм. Если точность стандартная, то отдалённость будет составлять 200 мм. Изготавливая швеллеры, высоту определяют в плоскости с учётом расстояния, сопоставимого с внешним радиусом, касающимся кривизны.

Как делают гнутый швеллер:

«Швеллеры стальные горячекатаные. Сортамент» – ГОСТ 8240 97: описание документа

Главное отличие горячекатаного швеллера от гнутого состоит в том, что его производят методом горячего проката. Его изготавливают согласно нескольким ГОСТам, в соответствии с запросами той или иной отрасли. Сортамент швеллеров ГОСТ 8240 97 был утвержден Госстандартом еще в 1997 году и впоследствии одобрен практически всеми постсоветскими странами. 5 апреля 2001 года постановлением Госкомитета РФ по стандартизации и метрологии документ был введен в действие на территории России.

Чертеж стандартного металлического швеллера 80 мм с размерами

В качестве непосредственного Госстандарта в Российской Федерации он начал действовать с некоторыми изменениями с начала 2002 года взамен действующего до этого времени ГОСТ 8240 89 «Швеллеры стальные горячекатаные. Сортамент». Документ указывает на все качественные характеристики металлопрокатных стройматериалов, произведенных горячекатаным методом.

Действующий документ указывает на область применения изделий, устанавливает сортамент стальных горячекатаных швеллеров высотой 5-40 см и шириной полочек 32–115 мм. ГОСТ включает различные параметры форм и размеров, подразделяя изделия на разные серии:

с уклоном граней внутри;
с гранями полок, расположенными параллельно;
экономичные модели с параллельными гранями;
легкие изделия с гранями полок, расположенными параллельно.

Каждая определенная серия, в соответствии с размерами и качествами стали, из которых производится металлопрокат, предусматривает свою расширенную таблицу сортамента швеллеров ГОСТ 8240-97. Всего документ содержит 7 таблиц, благодаря которым можно выбрать наиболее подходящий материал для строительства.

Для каждого типа швеллеров существует своя таблица госстандартов, в которой указаны основные характеристики материала

Швеллеры 10П, 12П и 10У, соответствующие ГОСТ 8240-97

В перечне продукции, отвечающей требованиям ГОСТ 8240-97, наиболее популярными являются швеллеры размерами 10 и 12 см. Все они производятся путем горячей прокатки. При этом количество прокаток зависит от первоначальных габаритов заготовки и от требуемой точности изделия. Заготовку подвергают температурной обработке, достигающей 1250 °C.

Швеллер 10П имеет следующие характеристики:

вес погонного метра равен 8,59 кг;
в 1 тонне помещается 116,4 м швеллера;
высота профиля соответствует его главному размеру и равна 100 мм;
ширина швеллера – 46 мм;
стенки профиля имеют толщину 4,5 мм;
толщина полок швеллера достигает 7 мм.

В зависимости от назначения швеллеры подразделяют на легкие и усиленные профили

Швеллер 10У, как и 10П, имеет аналогичные показатели номинальной высоты 100 мм, веса погонного метра величиной 8,59 кг, ширины 46 мм и толщины, равной 4,5 мм. В одной тонне материала содержится 116,4 м. Различия заключаются в характеристиках закругленных полок. В частности, радиус округлой стороны полочки равен 7 мм, а радиус закругленности полок – не более 3 мм.

Учитывая различия в основном размере, то есть в высоте металлопроката, швеллер 12П имеет существенные отличия в параметрах. Его характеристики следующие:

вес погонного метра равен 10,40 кг;
в 1 тонне помещается 96,15 м швеллера;
высота изделия – 120 мм;
ширина швеллера – 52 мм;
стенки профиля имеют толщину 4,8 мм;
толщина полок швеллера не должна превышать 7,8 мм.

Обозначение на чертежах

Особого графического значка для обозначения швеллера нет. На чертежах любой прокат обозначается просто линией. Рядом может стоять буквенное обозначение или его часть, которая важна именно для этого участка или узла. В примере ниже стоят буквы ШБ, что обозначает, что металлопрокат требуется класса Б. Конкретные марки материала указываются в спецификации. Там прописывается ГОСТ и размер. Например, ГОСТ 8240-97, швеллер 12П. Это значит, что применяется катаный высотой спинки 120 мм и параллельными полками.

Пример чертежа с использованием швеллера, его обозначение

В других случаях, когда на чертежах подробно отображаются какие-то сложные узлы, швеллер в разрезе обозначают именно так, как он выглядит: буквой «П». Разворачивают его так, как он должен быть уложен.

Обозначение швеллера на чертежах узлов, если он расположен в поперечном сечении

Конкретно размеры прописываются в спецификации. Все указывается понятно. Подобная форма записи обозначает катаный тип. Для гнутого были бы указаны параметры полок. Например, там стояло бы: 80*60*4,0 или какие-то другие цифры из таблиц со стандартными размерами.

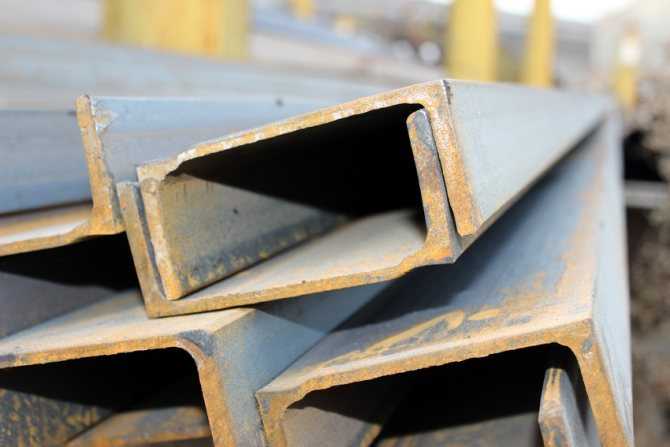

Горячекатаный швеллер 16: технические характеристики и области применения

Металлопродукция этой группы производится в соответствии с ГОСТом 8240-97. Различают разновидности: с уклоном внутренних граней полок («У») и параллельными гранями («П»), в нормальном и усиленном вариантах. В маркировке усиленная продукция имеет индекс «а». С уклоном внутренних граней в диапазоне 6-10% выпускают также специальную серию («С»), а с параллельными внутренними гранями – легкую («Л») и экономичную («Э»).

Таблица размеров горячекатаного швеллера 16 серий «У», «С», «П», «Л», «Э» и весов 1 м

Тип	Высота стенки, h, мм	Ширина полки, b, мм	Толщина стенки, s, мм	Толщина полки, t, мм	Радиус кривизны, R, мм	Радиус закругления полки, r, мм	Масса, кг
16У	160,0	64,0	5,0	8,4	8,5	3,5	14,2
16аУ	160,0	68,0	5,0	9,0	8,5	3,5	15,3
16С	160,0	63,0	6,5	10,0	10,0	5,0	17,53
16аС	160,0	65,0	8,5	10,0	10,0	5,0	19,74
16П	160,0	64,0	5,0	8,4	8,5	5,0	14,2
16аП	160,0	68,0	5,0	9,0	8,5	5,0	15,3
16Л	160,0	35,0	3,4	5,3	8,0	—	7,1
16Э	160,0	64,0	4,7	8,4	11,0	3,5	14,01

Способом горячей прокатки при температурах, которые превышают порог рекристаллизации стали, производят изделия с высокими прочностными характеристиками. Визуальное отличие горячекатаных профильных металлоизделий – четкие наружные углы, у гнутых аналогов они слегка скруглены. Швеллер 16 из углеродистых сталей обыкновенного качества применяется в строительстве. В том числе он востребован в регионах с высокой сейсмической активностью или при сооружении объектов, эксплуатация которых связана с вибрационными нагрузками.

Основные области применения:

каркасное строительство (в качестве основного элемента каркасов небольших сооружений или дополнительного при возведении крупногабаритных строений);
изготовление маршевых и винтовых лестниц;
армирование фундаментов;
устройство ростверка свайного или свайно-винтового фундаментов;
создание опор для объектов наружной рекламы.

Если при монтаже конструкции важным фактором является хорошее сопряжение швеллера с другими элементами по внутренней поверхности, то используют металлоизделия с параллельными внутренними гранями полок.

Для эксплуатации в условиях повышенных нагрузок и в районах с холодным климатом востребован горячекатаный швеллер, изготовленный из низколегированных сталей, содержащих повышенное количество марганца, например 09Г2С.

404 – Страница не найдена

Москва
Санкт-Петербург
Актау и Мангистау
Актобе и область
Алматы
Архангельск
Астрахань и область
Атырау и область
Баку
Барнаул
Белгород
Брест и область
Брянск и область
Буйнакск
Владивосток
Владикавказ и область
Владимир
Волгоград
Вологда
Воронеж и область
Горно Алтайск
Грозный
Гудермес

Екатеринбург
Ереван
Ессентуки
Железнодорожный
Иваново и область
Ижевск
Иркутск
Казань
Калининград и область
Калуга
Караганда и область
Кемерово
Киев и область
Киров и область
Китай
Костанай и область
Кострома и область
Краснодар
Красноярск
Крым
Курган и область
Курск
Липецк и область

Магадан и область
Магнитогорск
Махачкала
Минск и область
Мурманск
Набережные Челны
Назрань
Нальчик
Нефтекамск
Нижневартовск
Нижний Новгород
Нижний Тагил
Новокузнецк
Новороссийск
Новосибирск и область
Новочеркасск
Нур-Султан
Омск и область
Орел и область
Оренбург
Павлодар и область
Пенза и область
Пермь

Петропавл. Камчатский
Петропавловск
Псков
Пятигорск
Ростов на Дону
Рязань и область
Самара
Саранск
Саратов
Севастополь
Семей
Сергиев Посад
Смоленск и область
Сочи
Ставрополь
Сургут
Сызрань
Сыктывкар
Таганрог
Тамбов и область
Ташкент
Тверь и область
Тольятти

Таблица размеры и масса швеллеров У по ДСТУ 3436–96

Номер швеллера серии У	Размеры, мм	Масса 1 м, кг	Метров в тонне
h	b	S	t
5У	50	32	4,4	7	4,842	206,5
6,5У	65	36	4,4	7,2	5,899	169,5
8У	80	40	4,5	7,4	7,049	141,9
10У	100	46	4,5	7,6	8,594	116,4
12У	120	52	4,8	7,8	10,43	95,87
14У	140	58	4,9	8,1	12,29	81,38
16У	160	64	5	8,4	14,23	70,30
15аУ	160	68	5	9	15,35	65,16
18У	180	70	5,1	8,7	16,26	61,50
18аУ	180	74	5,1	9,3	17,45	57,29
20У	200	76	5,2	9	18,37	54,43
22У	220	82	5,4	9,5	20,98	47,66
24У	240	90	5,6	10	24,06	41,56
27У	270	95	6	10,5	27,66	36,15
30У	300	100	6,5	11	31,78	31,47
33У	330	105	7	11,7	36,53	27,37
36У	360	110	7,5	12,6	41,91	23,86
40У	400	115	8	13,5	48,32	20,70

Таблицы сортамента позволяют узнать сколько кг в метре швеллера. Предельные отклонения по массе не должны превышать + 4,5% для партии и + 6% для отдельной пачки. Отклонение от массы швеллера — это разность между фактической массой в состоянии поставки и рассчитанной по данным таблиц.

Расчет веса швеллера можно автоматизировать, используя «Калькулятор веса швеллера» в разделе «Сортамент металлопроката». Калькулятор швеллера позволяет рассчитать вес или длину проката в зависимости от выбранных параметров. Расчет массы швеллера выполняется по размерам высоты и ширины полок, а также общей длине заготовок. И наоборот, металлокалькулятор швеллера считает длину (погонные метры) по массе, значение которой получено взвешиванием металла на весах.

Выбирая швеллер, размеры и характеристики которого отвечают ГОСТ 8240-97 (устаревший ГОСТ 8240-89), вы получаете ряд преимуществ. При использовании в конструкциях из металла этого профиля, повышаются значения изгиба и осевых нагрузок во время эксплуатации. При этом значительно уменьшаются затраты на усиление металлоконструкций, благодаря снижению веса металла на единицу ее площади. Все прочностные характеристики конструкций сохраняются или даже повышаются. Такие швеллеры придают конструкции устойчивость и необходимую жесткость.

Швеллер используется в строительстве и в различных областях промышленности, он всегда должен быть хорошего качества, если быть точнее прочным и стойким к коррозии. Данное изделие из металла нашло свое применение в изготовлении межэтажных перекрытий, в усилении мостов, а также в металлоконструкциях которые функционируют в динамическом режиме, при различных циклических нагрузках.

Одними из основных характеристик данного вида фасонного проката будут длина изделия.

Швеллеры изготовляют длиной от 2 до 12 м:

— мерной длины;

— мерной длины с немерной в количестве не более 5% массы партии;

— кратной мерной длины;

— кратной мерной длины с немерной в количестве не более 5% массы партии;

— немерной длины;

— ограниченной длины в пределах немерной.

Швеллер горячекатаный упаковывают в пакеты (пачки) по 4,5 — 8 тонн. Каждая пачка перетягивается стальной лентой минимум в двух местах. С двух противоположных сторон пакета крепятся бирки, на которых производитель указывает необходимую информацию – ГОСТ, марку стали, номер партии и номер плавки, вес пакета (иногда количество штук).Транспортируют пакеты, устанавливая пачки одну на другую и прокладывая между ними деревянные бруски, предотвращающие повреждения поверхности швеллера при скольжении во время перевозки и обеспечивающие просвет между пачками для завода стальных канатов при погрузочно – разгрузочных работах.

Профиль 200 мм

Если 12-сантиметровый профиль может использоваться даже в индивидуальном строительстве, то его «старший брат» швеллер 20 – это уже решение для массивных сооружений. Очевидно, что в частном доме просто не найдется мест, где может быть использована подобная конструкция, разве что для устройства какого-то экзотического фундамента для жилища. Основной сферой применения для 20 см профиля являются нагруженные конструкции или подвижные сооружения. В качестве примера можно привести различные типы кранов или подвижных платформ.

Швеллер 20

Швеллер 20 изготавливается тем же способом, что и номер 12, однако нужно помнить, что обозначаться он может и как «№20» и как 200х80х5, где 200 – высота стенки, 80 – ширина полок, а 5 – толщина листа стали. В том случае, когда требуется изделие, поверхность полок которого будет наклонной, то вместо толщины металла используется некое усредненное значение толщины полок t. Чаще всего швеллер 20 изготавливают из стали марки 09ГС2С, плотность которой составляет 7850 единиц, а химический состав позволяет работать при температурах от -70 до более 400 С.

Вес

Масса швеллера зависит от нескольких параметров. В частности, ключевую роль играют:

Длина.
Ширина.
Используемый материал.
Толщина поперечной балки и параллельных полок.

Не нужно объяснять, что швеллер 12П изготовленный из стали и алюминиевого сплава будет относиться к разным весовым категориям при идентичных внешних характеристиках. Кроме этого, встречаются разнополочные изделия, где профиль подразумевает наличие боковых граней разной длины. Разумеется, рассчитать массу таких изделий можно, но это требует использования специальных формул.

Швеллеры, изготовленные по стандартным размерам, имеют вес от 4.8 до 48.3 килограмм. Согласно действующим нормам ГОСТ и европейским стандартам допускается отклонение 6.5% для каждого изделия, при условии, что разность в массе общей партии не будет превышать 4%.

Сортамент швеллера

Несмотря на разницу в конфигурации П-образный профиль используется в сходных работах и зачастую имеет очень близкие параметры. Размеры швеллера, например, серии П или У практически совпадают. Толщина стенок в серии Л меньше, так же, как и вес изделия.

Размеры горячекатаных швеллеров:

Условные обозначения и примечания:

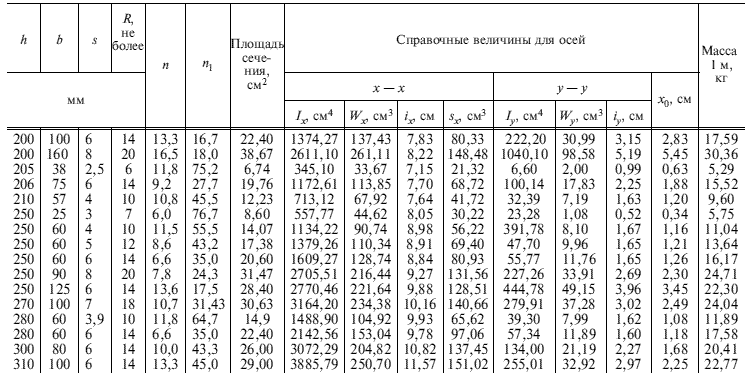

Размеры гнутых швеллеров:

Маркировка и расшифровка

Металлопрокат имеет буквенно-цифровое обозначение, отражающее размеры изделия, тип используемой стали, серию.

Маркировка начинается со слова «Швеллер», обозначающего вид металлопрофиля, затем указывается:

первая цифра – обозначает высоту стенки в см;
следующая буква обозначает серию – П, У, Л;
через дефис ставят класс точности: В – обычная, Б – повышенная;
между первым числом и буквой может размещаться маленькая буква «а» – она указывает на то, что здесь увеличена ширина и толщина грани;
ГОСТ, регламентирующий продукцию этого типа.

Пример маркировки

Гнутый профиль маркируется иначе:

первыми указываются размеры – высота стенки, ширина грани и толщина для равнополочного швеллера, и высота стенки, толщина и ширина каждой полочки для неравнополочного;
вторая буква обозначает класс точности: А – высокая, Б- повышенная, В – обычная;
указывается соответствующей продукции ГОСТ;
после знака дроби приводится марка стали, из который изготовлен швеллер, и ГОСТ, регламентирующий ее характеристики.

Профили 8 и 14 мм.

Для создания различных конструкций, где требуется высокая прочность, но относительно малый вес применяется другая разновидность профиля – швеллер 14. Его главное преимущество в том, что благодаря своей форме и толщине металла он способен выдерживать большие нагрузки, а значит, не требует использования дополнительных усиливающих элементов. Высокая прочность профиля отлично дополняет его небольшой вес.

Швеллер 14 используют не только в строительстве, но и при создании разнообразных инженерных сооружений, а также в вагоностроении. Во время возведения жилых или административных зданий такой профиль применяется для усиления жесткости и выполнения надежных перекрытий между этажами.

Швеллер 8 выпускается с прямыми полками и с наклонными внутренними гранями. Технология изготовления подобных профилей предполагает использование прокатного стана или профилегибочного оборудования. Соответственно в первом случае изделие регламентируется ГОСТ 8240, однако есть и другие стандарты, например, распространяющие свое действие на специальные изделия, такие, как швеллер 8 для нужд автомобильной промышленности.

В качестве сырья для производства этих профилей может использоваться холоднокатаная или горячекатаная сталь, а также углеродистая, конструкционная или низколегированная. При строительстве швеллер 8 востребован для создания большепролетных ферм, перекрытий и других аналогичных конструкций.

Сортамент швеллеров – таблица размеров, маркировка по ГОСТ

Такой распространенный элемент многих опорных конструкций, как швеллер, представляет собой профиль П-образного сечения, который может быть изготовлен из различных сортов стали, в том числе и нержавеющей. Различаться швеллеры могут не только по размеру (для определения каждого из которых используется специальная таблица), но и по технологии изготовления.

Разбираемся в сортаменте швеллеров

Швеллеры производятся по холоднокатаной и горячекатаной технологии. П-образные металлопрофили разных марок имеют различия и в конструктивном исполнении полок. Так, бывают швеллеры, внутренние грани полок которых параллельны между собой, а также изделия, полки которых с внутренней части выполнены с некоторым наклоном. Однако в каком бы варианте ни были выполнены полки, весь сортамент профилей с П-образным сечением отличает высокая жесткость, сочетающаяся с небольшим весом. Именно такие свойства позволяют успешно использовать швеллеры любых размеров для изготовления высоконагруженных конструкций строительного и любого другого назначения.

К основным преимуществам П-образных профилей можно отнести:

высокую прочность, обеспечивающую устойчивость к нагрузкам изгибающего характера;
способность успешно противостоять не только изгибу, но и нагрузкам разнонаправленного характера (разрыв, сжатие и др.);
высокую устойчивость к ударным нагрузкам, могущим привести к механическим повреждениям конструкции (металлический швеллер, который выполнен качественно и по ГОСТ, практически не имеет в своей конструкции слабых мест, способных вызвать его разрушение от различных нагрузок).

Параметры швеллера с уклоном внутренних граней полок

Гнутый и горячекатаный швеллер: что выбрать?

Мы уже дали разные версии ответов на вопрос об отличии холоднокатаного швеллера от горячекатаного аналога. Самым существенным различием этих видов проката является то, что изделия с одинаковой высотой стенки имеют разную прочность и, соответственно, несущую способность. Этот показатель является определяющим фактором выбора проката, который и предназначен для изготовления несущих конструкций в строительстве и производстве промышленной продукции.

Швеллер гнутый и горячекатаный в строительстве

В строительстве швеллер гнутый и горячекатаный обычно используется для устройства перекрытий зданий, мостовых пролётов, погрузочно-разгрузочных эстакад и других сооружений, где конструкции должны иметь высокую несущую способность при относительно малом весе. Оба вида проката полностью равноправны в строительной сфере. Главное условие – чтобы их прочностные характеристики соответствовали требованиям проекта строительства или технической документации на производство той или иной промышленной продукции.

Какой швеллер выбрать – гнутый или горячекатаный?

Основным критерием выбора швеллеров является их прочность. Если у подходящих по типоразмеру гнутых и горячекатаных изделий момент сопротивления к вертикальной нагрузке соответствует проектным требованиям, предпочтительнее гнутый прокат. Он легче и дешевле. Однако, когда речь идёт о предельных нагрузках, у горячекатаных швеллеров нет альтернативы.

Например, момент сопротивления для стенок горячекатаных швеллеров максимального типоразмера (№ 40П) составляет 763 ед. У гнутых изделий со стенкой высотой 400 мм он составляет только 458,99 ед.

Размеры швеллера по ГОСТу гнутого типа

Чертеж швеллера гнутого с равными и разными полками

Размеры с одинаковыми полками «от» и «до»

Фото гнутого швеллера

Обратите внимание на место изгиба. Оно плавное

Это отличительная черта гнутого варианта

Сталь углеродистая кипящая и полуспокойная:
- высота 25-410 мм,
- длина полок 26-180 мм,
- толщина 2,0 — 8,0 мм.
Сталь углеродистая спокойная и низколегированная:
- высота 25-310 мм,
- длина полок 26-160 мм,
- толщина 2,0 — 8,0 мм.

Обратите внимание. В отличие от катаного, гнутый имеет одинаковую толщину и на спинке, и на полках
