Аварийная разблокировка автоматических ворот различных типов или как вручную открыть такие ворота без электричества!!!

Монтаж подъемной конструкции и элементов управления

Прежде чем установить подъемные конструкции, надо ознакомиться с особенностями их монтажа. Установка осуществляется следующим образом:

Конструкцию осторожно помещают в кронштейн, придерживая его изнутри.
Если при выполнении монтажных работ устанавливается вал, состоящий из двух частей, придется воспользоваться специальной муфтой для ручной регулировки натяжения троса.
Конструкция монтируется таким образом, чтобы петли, ролики не выступали за боковые части кронштейна. После этого на вале крепится стопорный элемент.
К кронштейну фиксируется пластина и подшипник, который отвечает за работу подъемного механизма.. Если элементы управления и подъемную конструкцию установят правильно, ворота будут открываться и закрываться равномерно и плавно

Если элементы управления и подъемную конструкцию установят правильно, ворота будут открываться и закрываться равномерно и плавно.

Инструкция по установке секционных ворот Дорхан: основные моменты

Холдинговая компания Дорхан, признанный и безоговорочный лидер на рынке России и СНГ в производстве гаражных секционных ворот и их комплектующих. Фирма Doorhan была создана в 1995 году и с того времени специализируется на разработках, изготовление, установке подвижных ограждающих конструкций в общем и секционных гаражных ворот марки Дорхан в частности.

Секционные ворота Дорхан

На сегодняшний день продукция Doorhan известна более чем в 30 странах мира. Дилерская сеть представляет Дорхан не только в странах ближнего зарубежья, но и в восточной Европе и Юго-Восточной Азии. Высокотехнологичные производственные мощности, профессиональный рабочий персонал, грамотный менеджмент компании Doorhan направлены на полное удовлетворение запросов, как частных клиентов, так и крупных промышленных заказчиков.

Ассортимент продукции бренда Дорхан

  • перегрузочные складские системы и отдельное оборудование к ним,
  • гаражные секционные ворота, калитки и двери,
  • ролл – ставни,
  • ограждения,
  • ворота ангарные,
  • автоматические приводы,
  • модульные конструкции зданий,
  • алюминиевые и стальные системы.

Это далеко не полный список продукции холдинговой группы компаний Doorhan. Все наименования списка делятся на подразделы по видам, группам и т. д.

Секционные воротные системы Дорхан

Все воротные секционные системы разделяются на два вида:

  • промышленные ворота,
  • гаражные ворота.

Не зависимо от своих функциональных различий, размера, веса и срока службы ворота Дорхан производятся с соблюдением всех правил и требований по качеству, безопасности и надежности по самым высоким мировым стандартам.

Гаражные секционные ворота

При сегодняшних темпах роста частного малоэтажного (коттеджного) и многоквартирного домостроения, даже при существующей жесткой конкуренции в этом сегменте рынка, достойной альтернативе секционным гаражным воротам Дорхан, попросту нет. О чем свидетельствуют отзывы многих пользователей продукции фирмы и калькуляция цен в сравнение с другими производителями. Отличительные, гарантированные признаки подвижных воротных систем Дорхан, это:

  • полная герметичность,
  • шума и теплоизоляция,
  • 10 летний срок службы,
  • соответствие европейским нормам безопасности эксплуатации,
  • современные системы привода и управления воротами,
  • различные варианты монтажа,
  • установка в проемы размерами от 180 до 550 сантиметров ширины и 180 – 330 сантиметров по высоте,
  • возможность выбора гаражных ворот из 7 существующих серий.

Монтаж секционных ворот Дорхан доступен в двух вариантах. Специалистами – представителями фирмы и самостоятельно. В первом случае вы получаете уже отлаженную систему привода и готовые к работе секционные, подвижные ворота. Во втором, следуя инструкции обязательно прилагаемой ко всей продукции Doorhan, производите их монтаж собственными силами.

Пошаговая инструкция на секционные ворота Дорхан:

  1. Распаковка, раскладка и проверка комплектности ворот и отсутствия технологических повреждений, допущенных при производстве, либо механических при транспортировке к месту установки.
  2. Разметка вертикальных и горизонтальных направляющих в точном исполнении приложенной инструкции.
  3. Фиксация профиля не подготовленные стены гаража в следующем порядке:
  • Вертикальные направляющие на противоположные друг другу стороны, с их креплением к стене монтажными (длинными) саморезами по нанесенной разметке.
  • Соединение вертикальных направляющих горизонтальным профилем под углом строго 90 градусов с последующим жестким креплением к потолку.
  1. Проводится сборка воротных панелей:
  • На верхней панели по готовым заводским отверстиям крепятся угловые кронштейны, роликовые опоры, держатели и верхний нащельник.
  • На средней панели – боковые опоры (держатели) и петли.
  • Нижняя секция комплектуется также угловыми кронштейнами и внутренними петлями. Соединение секций в общую систему гаражных ворот. Монтаж выполняется путем вставки в вертикальные направляющие нижней панельной секции и фиксации роликов в держателях угловых кронштейнов. Точно таким же образом проводится сборка всего тела гаражных секционных ворот Doorhan. Ролики верхней панели по необходимости регулируют для плотного прилегания к притолоке. Между собой секции соединяют петлями.
  • По окончанию сборки основных элементов на ворота крепятся дополнительные: ручки и запорные механизмы, пружины (при механическом варианте открывания – закрывания).

Сборка секционных элементов

Перед самостоятельной установкой секционных панелей надо их собрать. Несмотря на то, что сборка очень простая, все равно лучше ознакомиться с рекомендациями по собиранию элементов панели.

Все секционные элементы пронумерованы, и поэтому сборку начинают с нижнего компонента, который является первым. Для крепления ламелей между собой используют специальные петли, установленные в просверленные отверстия. После установки промежуточных крепежных петлей прикручиваются ролики и затягиваются крепежные винты. Затем монтируются держатели с нащельником и угловыми кронштейнами.

Технология установки секционных ворот

Когда проведены все подготовительные работы, можно приступать к монтажу:

  1. Наметить карандашом места закрепления основных элементов. В случае необходимости расширить проем.
  2. Собрать раму ворот.
  3. Поднять раму и установить в проем. Основательно закреплять только после регулировки уровня наклона.
  4. Собрать и скрепить направляющие с помощью болтов.
  5. Прикрепить их к потолку по нанесенной ранее разметке.
  6. Собрать полотно, скрепляя секции поочередно. Начинать следует снизу. Каждый элемент снабдить роликами.
  7. Собрать пружинный механизм, уравновешивающий конструкцию.
  8. Установить ручки для запуска работы механизма.
  9. Закрыть все важные узлы специальными кожухами, препятствующими попаданию пыли в механизм.

Если все сделано верно, плотно будет держаться на определенном уровне, не подниматься, и не падать. Для проверки следует его открыть и закрыть несколько раз.

Правильно подобранные секционные ворота будут удобны в использовании, а грамотная установка обеспечит длительный срок службы.

Как приготовить дверной проем

Перед тем как установить секционные гаражные ворота, нужно приготовить дверной проем. Для этого нужно правильно определить его размеры и насколько хорошо станут туда стандартные полотна. При помощи уровня необходимо проверить, чтобы поверхности проема находились на одной и той же плоскости. Должны быть параллельными как вертикальные линии, так и верхняя часть, прилегающая к потолку, с полом.

Все эти работы нужно проводить своими руками еще во время строительства, чтобы избежать дополнительных работ перед установкой. При верном определении параметров последующая после монтажа регулировка будет минимальной.

Узнать размеры глубины помещения, которая нужна для установки секционных ворот, можно исходя из высоты дверного проема. К нему нужно прибавить 50 см. При установке ворот с приводом к параметру высоты добавляется 100 см. При строительстве гаража нужно использовать очень прочные материалы, иначе установить своими руками конструкцию секционных ворот надежно будет весьма затруднительно.

Составляя проект строительства гаража, нужно помнить, что оптимальные размеры притолоки 25-50 см. Отзывы опытных владельцев гаражей подтвердят это. Если этого не учитывать, то конструкция будет намного сложнее, и как следствие – существенно дороже. Для создания хорошего прилегания частей гаражных ворот, а также для улучшения теплоизоляции дверной проем своими руками нужно обязательно выровнять и оштукатурить.

Этапы установки

К секционным воротам для гаража рекомендуется установить электропривод

Собирать панели межу собой – работа очень сложная и кропотливая. Поэтому чаще приобретаются готовые модели. Установка ворот в гараж выполняется по следующей схеме.

  1. Размечают стену под каркас. На потолке определяют места для подвесов.
  2. Устанавливают вертикальные элементы и проверяют отвесом. Крепят монтажными саморезами.
  3. Монтируют горизонтальные перекладины. По отношению к вертикалям они размещаются строго под 90 градусов. Закрепляются горизонтали подвесами – к потолку или балкам.
  4. Собирают панели, если полотно приобретено не готовым.
  5. Обеспечивают герметичность закрывания – на нижний край створки крепят резиновый уплотнитель, а по бокам и вверху – каучуковый.
  6. Вводят полотно в направляющие и проверяют ход. Нужно следить за тем, чтобы секции плотно прижималась к верхней створке.
  7. Устанавливают элементы управления: ручки, замки. Затем ставят уравновешивающие пружины.
  8. Монтируют ограничители. Если створки автоматические, подключают электропривод.

Видео о секционных воротах своими руками

Руководство по монтажу гаражных секционных ворот. На видео показан подробный процесс установки.

Установка секционных ворот для гаража. Видео поможет вам смонтировать такую конструкцию самостоятельно.

31.12.2014 в 17:00

Не так страшен черт, как его малюют. Для пенсионера главное поддержать комфорт, к которому он привык и заплатить минимальную цену за это. Почитал статью, предварительно наглядевшись на соседа, который свою бэху загоняет с шиком в самооткрывающиеся ворота. Посмотрел видео, проанализировал, прошел шаг за шагом (теоретически) все по пунктам и решился. Работы было не очень много. Розетку дополнительно провел. Сын немного помог при монтаже направляющих. Сосед, когда приехал после Мальдив, услышал ответ мой о цене запил с горя. Богатые тоже … Зато теперь у меня все тип топ. Хочу еще на въездные ворота поставить через полгодика.

Популярные марки секционных ворот

Несмотря на широкий модельный ряд, продукция компании Doorhan имеет своих лидеров продаж, отличающихся среди прочих моделей высокими техническими характеристиками. Среди них выделяются:

  • Yett 01;
  • Yett 02;
  • RSD 02;
  • Alutech;
  • Hormann;
  • Absolute.

Yett 01

Комплект секционных ворот, предназначенных для установки в гаражи с небольшим проемом, у которых притолока обладает ограниченными габаритами. Особенности конструкции:

  1. Для размещения требуется расстояние всего в 14 сантиметров между верхним просветом ворот и потолком. Размер указан с учетом оборудования ворот приводом. Без него рабочим считается просвет в 9 сантиметров.
  2. Рассчитаны на относительно малый рабочий ресурс – 15 000 циклов.

Yett 02

Прямая противоположность Yett 01. Их конструкция разрабатывалась конструкторами компании Дорхан для монтажа в широкие гаражные проемы, которые используются интенсивнее обычного. Рабочий ресурс составляет 25 тысяч циклов. Выпускаются с двумя разновидностями подъема:

  • низкий;
  • стандартный.

RSD 02

Еще одна модель от компании Дорхан, которая обладает следующими характеристиками:

  • максимальная ширина проема – до 6 метров;
  • максимальная высота проема – до 3 метров;
  • каркас изготовлен из оцинкованной стали, благодаря чему конструкция становится прочнее, и взломать ее сложнее обычного;
  • для эксплуатации не требуется организация свободного места перед гаражом. Вся конструкция компактно умещается внутри помещения.

Alutech

Крупная компания, занимающаяся производством и сбытом секционных ворот, а также роллетных систем. Продукция Alutech широко известна в России, Белоруссии и многих странах Европы. Секционные ворота от Alutech адаптированы для использования в нашем климате, а их качество не уступает другим зарубежным конкурентам.

Hormann

Немецкий производитель, продукция которого выделяется следующими показателями:

  • высокая теплоизоляция;
  • дополнительная защита от несанкционированного проникновения;
  • основание направляющих выполнено из пластика, что исключает образование ржавчины и порчу механизма;
  • автоматические приводы оборудованы современными системами дистанционного управления.

Важно! На ворота дается беспрецедентная гарантия в 10 лет и еще 5 лет гарантии на системы автоматического открытия/закрытия

Absolute

Компания по установке секционных ворот, работающая с Alutech и Hormann. Своего производства в данном сегменте у них нет, и они выступают лишь в роли монтажников уже произведенного другими фирмами оборудования.

Требования к проему и его подготовка

Установка секционных ворот требует предварительной подготовки проема. Проем во-первых, должен иметь достаточную несущую способность, во-вторых, по сторонам и вверху должно быть достаточно места для установки направляющих, и в третьих, он должен быть ровным. Давайте разбираться по порядку.

Чтобы было понятнее, почему установка секционных ворот возможна только на ровные стены

Несущая способность и способы ее корректировки

Если стены, к которым будут крепится секционные ворота, сложены из полнотелого кирпича, бетона, шлакоблока, даже  ракушняка, крепление направляющих возможно. Для этих материалов обычно используют анкера или дюбеля. Хуже, если стены сложены из пустотелого щелевого кирпича, пеноблока. В них тяжелую конструкцию без доработки не поставишь. Придется делать усиление проема. Есть два способа:

  • Сделать усиление проема из металлических уголков и крепить систему к ним. Все будет держаться, но затраты высоки.
  • Оштукатурить стены и попытаться закрепиться в штукатурный шов. Если что-то пойдет не так, можно еще использовать химические анкера. Этот вариант дешевле, но не самый надежный, так что лучше его не использовать.

К усилению несущей способности стены лучше подойти серьезно и сделать-таки каркас из уголков. Да, это недешево, но ворота ставятся не на один день, и не на один год, так что затраты оправданы.

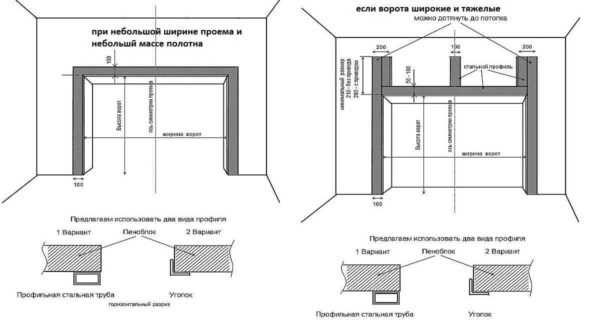

Способы усиления проема если стены сделаны из щелястого кирпича или пенобетона

Если гараж планируется отапливать, при усилении при помощи уголков, не забудьте под металл положить теплоизоляцию. В данном случае лучше всего подойдет картон из стекловолокна. При малой толщине он имеет хорошо предотвращает утечку тепла.

Если места для монтажа конструкции недостаточно

Бывает и так, что вверху или по бокам не хватает места для установки конструкции. Если слишком мала притолока, есть штатное решение — фальшпанель. Она сделана из того же материала, что и полотно ворот, крепится в проеме к несущей балке. Тем самым уменьшается высота ворот, но появляется возможность установить более удобную в монтаже систему стандартного подъема.

Вот что такое фальшпанель. Она может крепиться по-разному

Бывает и так, что не хватает расстояния не только вверху, но и по бокам. Обычно этой болезнью страдают металлические гаражи.

В металлических гаражах обычно нет ни расстояний сбоку, ни сверху. Надо сварить такой каркас и к нему прикрепить ворота,зазоры заделать и утеплить

Самый удобный метод коррекции размеров проема ворот в том случае — приварить по периметру профилированную трубу требуемого сечения. Сечение выбирается так, чтобы было достаточно места и вверху, и по бокам. Еще вариант — сделать как на фото выше — сделать ворота не на всю ширину гаража.

Выравнивание проема и потолка

Кроме несущей способности и параметрам проема, необходимо проверить, чтобы его поверхность была ровной и гладкой. Также должны быть выровнены стены вокруг проема и две полосы на потолке. К ним будет крепиться система направляющих, все они должны быть ровными, и лежать в одной плоскости.

Требования к проему для установки секционных ворот

Минимальная ширина полосы, на которой не должно быть отклонений — 210 мм. Это при монтаже стандартной комплектации и стандартного подъема. Для других систем требуется чуть больше. Так что можно вывести сразу около 300 мм. Точно не ошибетесь.

Для выравнивания стен из бетона, кирпича, строительных блоков используют штукатурку по маякам. Поверхность проверяют во всех плоскостях. Установка секционных ворот начинается после того, как штукатурный раствор высохнет.

Особенности конструкции

Роллетные ворота довольно маневренные и компактные, но лишены теплоизоляции из-за наличия щелей в полотне, а подъемно-поворотные мощные, сохраняют тепло, но требуют дополнительного пространства. Ворота гаражные секционные могут решить одновременно все проблемы: при открытии/закрытии они плавно перемещаются под потолок, и не занимают дополнительное пространство.

Достижение таких результатов стало возможным благодаря применению специальных сэндвич-панелей. Ворота перемещаются вниз/вверх при помощи торсионной системы и балансируются пружинным механизмом. Фиксирование полотна происходит при помощи направляющих, которые расположены с обеих сторон и на потолке. Для уменьшения сопротивления по бокам панели прикреплены ролики, специально предназначенные для секционных ворот, которые позволяют полотну легко скользить по вертикальному профилю и плавно перемещаться в горизонтальное положение.

Ролики выполнены из прочной пластмассы, они обеспечивают бесшумный и мягкий ход двери. Пружины уравновешивания снижают вес полотна, поэтому его легко поднять даже вручную. Размещение ручного замка возможно на любой удобной для водителя высоте.

Специальные храповые муфты надежно защищают от падения полотна при обрыве троса (блокируют движение).

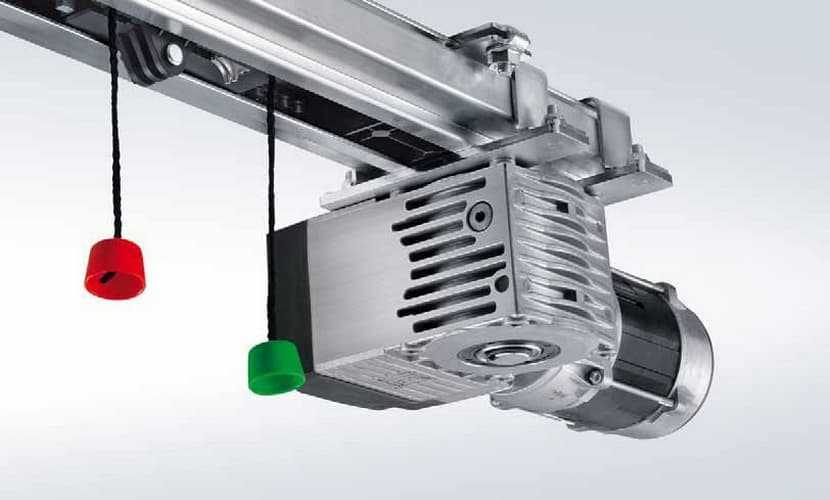

Кроме того, конструкция ворот предусматривает наличие автоматики. Электропривод приводит в движение полотно ворот при помощи специального ключа. Также ворота оборудованы дополнительными и довольно важными датчиками, которые расположены по периметру рамы. Они способны реагировать на движение предметов и в случае необходимости останавливают опускание ворот, что является составляющей общей безопасности.

При отключении электричества секционные ворота автоматические открываются вручную при помощи ключа, который разблокирует защитный механизм.

Автоматика от производителей обладает высоким уровнем надежности и приблизительно рассчитана на 25 тыс. открытий/закрытий дверей.

Чертёж подъёмных гаражных ворот

При подготовке чертежа под свои размеры проёма стоит воспользоваться уже готовыми решениями немного подкорректировав их к своим размерам. Вот пример чертежей для изготовления ворот:

Чертёж подъёмных ворот

Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг/м 3 .

Проверка работоспособности ворот

После монтажа ворот проверят их функциональность:

  • Полотно поднимают и опускают несколько в автоматическом режиме и в ручном. Оно должно двигаться плавно, без усилий и рывков.
  • При подъеме и опускании между секциями не должно быть просветов. Это указывает на неплотную стыковку панелей.
  • Надавливают на нижнюю и на верхнюю панели полотна. Между створкой и проемом не должны появиться просветы.
  • Поднимают полотно не полностью и останавливают – ворота должны филироваться в этом положении, а не сдвигаться силой инерции.

Если работу выполняла бригада, необходимо убедиться в целостности панелей, отсутствии царапин, сколов и вмятин.

Замеры и размеры

Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово «секционные». При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово «подъемные» — они поднимаются вверх.

Общее устройство секционных ворот с торсионными пружинами

Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.

С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.

Что и зачем измерять

Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):

Высота (H) и ширина (B) проема. Тут, вроде, все понятно, измерения простые. Но, для нормальной работы ворот, плоскости проема должны быть параллельны. Боковые стенки должны быть строго вертикальными, пол и перемычка — строго горизонтальными, без отклонений и провисаний. В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота.

Какие параметры нужны и важны

Блоки управления привода CAME (инструкции):

Блок управления LB18 Блок управления LB35 Блок управления LB38 Блок управления LB54 Блок управления LB90 Блок управления LB180 Блок управления LBD2 Блок управления V0670 Блок управления LM21 Блок управления LM22 Блок управления ZA3N Блок управления ZA4 Блок управления ZBK-ZBKE Блок управления ZBX-7 Блок управления ZBX-6 Блок управления ZC3 Блок управления ZC4 Блок управления ZC5 Блок управления ZCX10 Блок управления ZE4 Блок управления ZE5 Блок управления ZG2 (ZC2) Блок управления ZL19 Блок управления ZL21 Блок управления ZL22 Блок управления ZL37 Блок управления ZL38 Блок управления ZL150N Блок управления ZL160N Блок управления ZL80 ZL80C Блок управления ZL90 Блок управления ZL170N Блок управления ZL180 Блок управления ZM2 Блок управления ZM3E Блок управления ZN1 Блок управления ZR100 Блок управления ZT4 Блок управления ZE5 New Блок управления ZL19N Блок управления ZLJ24 Блок управления ZT6-ZT6C Блок управления ZT5-ZT5C Блок управления ZR24 Блок управления ZC3C Блок управления ZF1N Блок управления ZL19NA Блок управления ZL92 Блок управления ZLJ14 Блок управления ZM3EP

Подъемно – поворотные ворота

Этот вариант, пожалуй, самый простой из всех подъемных ворот для гаража. Их конструкция состоит из рамы, самого цельного полотна и направляющих, которые обеспечивают ему вращение вокруг своей оси. Рама является основой для конструкции, как правило, она сваривается из металлических труб квадратного сечения и монтируется в дверной проем гаража.

Работает такая система просто: с помощью рычагов, приводится в движение шарнирный механизм с пружинами, благодаря которому и происходит движение створки по направляющим, с последующей фиксацией в верхней точке. Нижняя часть ворот при этом, находится под потолком в виде своеобразного козырька.

Здесь возможно устройство подъемного механизма в двух вариантах:

  1. С помощью пружин,
  2. С использованием противовесов.

Первый вариант с помощью пружин в исполнении проще, а в работе – надежнее, на практике именно его применяют для подъемно – поворотных ворот чаще всего. При наличии пружин и шарниров, которые приводятся в движение рычагами, исключается случайная блокировка механизма.

Для идеальной работы системы необходимы только два фактора: правильно отрегулировать компенсационные пружины, и точно смонтировать каркас направляющих – он должен быть изготовлен строго по уровню.

Второй вариант предусматривает наличие противовеса (или нескольких), который крепится при помощи блоков, через специальный трос к низу рамы конструкции. Противовес более удобен, если ворота слишком тяжелые.

Естественно, при желании и наличии соответствующего бюджета, можно оборудовать поворотно – подъемную систему гаражных ворот электронной автоматикой, которая будет работать вместо человека. Открывать и закрывать такие ворота можно будет просто нажав на кнопочку пульта.

Достоинства подъемно – поворотных гаражных ворот:

  1. Так как в них используется цельная створка, иногда весьма приличного веса, то в первую очередь, такие ворота наиболее надежные в плане возможности взлома. Из всех моделей подъемных гаражных ворот, именно подъемно – поворотные сложнее всего поддаются несанкционированному проникновению.
  2. При открывании, такие ворота довольно – таки компактны, что позволяет устанавливать их практически при любой площади помещения.
  3. Подъемно – поворотные ворота можно после монтажа утеплить, обшить панелями или задекорировать, придав эффектный внешний вид.
  4. Возможно оснащение автоматической системой открывания.

К недостаткам таких ворот можно отнести:

  1. Они могут быть установлены только в прямоугольных проемах, причем требования к точности постройки довольно высоки.
  2. В открытом виде подъемно – поворотные ворота «крадут» у дверного проема около двадцати сантиметров высоты. Для низких проемов это будет критично.
  3. Цельное полотно ворот, которое является достоинством, в то же время может показать себя и как недостаток. Например, при частичном повреждении, его невозможно каким-то образом отреставрировать, а необходимо только полностью заменить.
  4. После установки ворот, между самим полотном и проемом остаются щели, которые необходимо минимизировать при помощи резинового уплотнителя – при условии, что гараж является неотапливаемым.

На что обратить внимание при выборе подъемно-поворотных ворот

Выбирая подъемно – поворотные гаражные ворота, важно обратить внимание на качество их исполнения и материалов, из которых они сделаны. Естественно, хорошие ворота обойдутся в круглую сумму, но это не тот объект, на котором можно было бы сэкономить

Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя

Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя.

А во-вторых, приводка деталей и характеристики комплектующих будут не самые лучшие для длительной эксплуатации. Конечно же, наличие автоматической системы открывания существенно удорожает изделие – вот здесь, если есть такая необходимость, в принципе, можно сэкономить, хотя комфорт в использовании от автоматики существенный.

Обязательно обратите внимание на материал, из которого изготовлена створка ворот. Лучше всего будет выбрать более-менее толстый металл или сендвич – панели, которые идут уже с утеплителем и не нуждаются в дополнительной термоизоляции. Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем

Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем.

Этап 2. Замеры

Схема для замеров

Перед заказом секционной конструкции нужно провести тщательные замеры проема и помещения в целом.

Шаг 1. Вначале измеряется величина Н – высота проема. При этом указывается не конкретная высота, а место для въезда машины. Предположим, высота составляет 200 см. В таком случае в заказе необходимо указать на 30 см больше, т. к. после установки чистый проезд будет равняться 180 см.

Шаг 2. Далее измеряется притолока (h). От этого показателя зависит тип выбранной конструкции.

Шаг 3. Определяется ширина проема (В). Полученный показатель увеличивается на 2 см с каждой стороны с учетом будущей конструкции.

Шаг 4. Определяется технический зазор (b1, b2), минимум по 8 см с каждой стороны. Это обеспечит свободный доступ к элементам крепления при сервисном обслуживании.

Шаг 5. В конце измеряется глубина гаража (L). Особенностью секционных ворот считается то, что полотно поднимается к потолку, поэтому глубина должна быть больше высоты.

Особенности упоров

Главное назначение фиксатора – служить определенного рода защелкой при открытом состоянии створок. В рабочем состоянии фиксатор не дает возможности ветру закрыть ворота. Стержень упирается в землю, фиксируя створку.

Сегодня торговая сеть магазинов «Леруа Мерлен» предлагает купить упор для ворот DMX 8822 или стопор 250х14 мм ST250. Эти фиксаторы ворот от ветра изготавливаются в Китае. Изделия отличаются лишь длиной упорного стержня. Цена изделий начинается от 550 руб.

Распашные и откидные ворота могут оборудоваться врезными электромагнитными или электромеханическими замками (популярные производители: Came, Cisa, Nice. Цена – от 8 тыс. руб.), а также автоматической системой открытия створок.

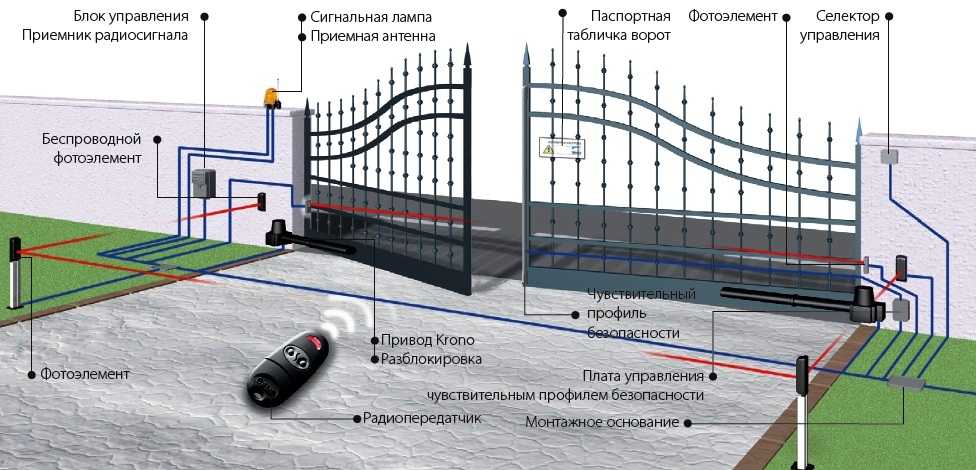

Плюсы автоматических распашных ворот:

  1. Автоматика исключает риск повреждения машины во время открытия ворот.
  2. Сдвижными воротами с автоматикой удобно пользоваться. Открыть гараж можно из салона автомобиля. Это наиболее актуально зимой или во время дождя.
  3. Надежность. Откатный механизм позволяет произвести более 30 тыс. циклов открытия и закрытия ворот.

Минусы автоматического электропривода:

  1. Можно перехватить незакодированный сигнал с пульта д/у. Поэтому желательно после покупки системы установить защитный код.
  2. Для автоматики требуется постоянная подача электропитания. При регулярных отключениях электричества потребуется установка аккумулятора.
  3. Распашные и откатные ворота с калиткой и автоматикой стоят примерно в 3 раза дороже, чем механические традиционные конструкции.

Фото распашных ворот можно посмотреть ниже.

Встретят как старого лучшего друга, индивидуалки Чита, приятное время провождение гарантировано. На самом деле, это еще далеко не все причины, по которым стоит хотя бы один раз побывать в гостях у проститутки. Милые индивидуалки Чита, горячие и прелестные, они такие заботливые и чуткие, что невозможно отказаться от удовольствия. Все красавицы к твоим услугам.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сайдинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
