Заклепки для заклепочника: виды, размеры, применение

Виды заклепок

Что такое заклепка? Это цилиндрический стержень из пластичного металла (может быть полым или нет) с головкой определенной формы на одном конце. Эта головка называется закладной. В процессе установки, за счет сплющивания металла стержня со второй стороны, образуется вторая головка. Она называется замыкающей (закрывающей).

Могут быть составные заклепки (например, популярные вытяжные или винтовые), которые состоят из корпуса и стержня. Но суть от этого не меняется: закладная головка упирается в материал, а на другом конце, за счет пластичности металла, формируется вторая головка. Просто она формируется за счет того, что стержень вытягивается и расширенной частью сминает вторую часть.

Типы стержней и закладных головок

Заклепки отличаются формой головки и стержнем. По типу стержня они бывают:

  • со сплошным стержнем (высокая нагрузочная способность, но тяжело устанавливаются);
  • полупустотелые (часть стержня возле закладной головки сплошная, часть — пустотелая);
  • пустотелые (головка и стержень имеют цилиндрическое сплошное отверстие, легко расклепываются, но высокие нагрузки не переносят).

Виды заклепок по типу стержня и закладной головки

Заклепки имеют следующие виды головок (на фото выше):

  • Полукруглая (высокая и низкая). Иногда называется еще сферической. Наиболее надежные, создают прочный шов.
  • Цилиндрической и конической (плоской). Применяются, если соединение находится в агрессивной среде.
  • Потайная и полупотайная. Устанавливаются, когда крепеж не должен выступать над поверхностью. Наиболее ненадежное соединение, используется только при необходимости.

Рядом могут быть установлены разные заклепки

Каждый из видов закладных головок встречается с каждым типом стержня. Подбирают их в зависимости от планируемой нагрузки. На максимальные нагрузки нужны метизы со сплошным стержнем и полукруглой головкой. На не слишком нагруженные швы можно применять и пустотелые, но они не обеспечивают герметичности. Если важна такая характеристика, то ставят полупустотелые.

Типы заклепок

Несмотря на то что сварка стала доступной даже непрофессионалу, клепка не теряет популярности. Ведь не все металлы можно варить, да и сварной шов подвержен коррозии. Поэтому постоянно появляются новые разновидности заклепок, так что полного перечня точно нет. Рассмотрим основные и более популярные.

  • Классические или обычные. Универсальные, применяются для всех типов швов. Отличить можно внешне — напоминают грибки.
  • Полутрубчатые (стержень наполовину полый). Требуют меньше усилий при установке, но и прочность имеют невысокую. Используются в соединениях с небольшой механической нагрузкой.

Классическая и резьбовая заклепки

Гаечные и пистонные заклепки

Это основные виды заклепок, которые применяются в строительстве, машиностроении и в других областях. В каждом из видов есть свои подвиды, отличающиеся в нюансах.

3 Как выбрать заклепки?

В продаже их легко отыскать, так как они имеют цветные головки в тон профнастилу. Но это не единственное их отличие от аналогичных изделий. Для монтажа профнастила используются заклепки из более мягких марок стали. С ними и работать легче, и стоят они дешевле.

  1. Не спешите с монтажом и тщательно подберите необходимые заклепки и сверло соответствующего диаметра. Даже небольшая разница в диаметре сделает крепеж ненадежным.
  2. При применении заклепок не стоит использовать в качестве прожилин трубки прямоугольного сечения. Лучше взять для этих целей уголок 40x40 с толщиной металла от 2 мм. Жесткость вы обеспечите достаточную, а качество крепления получится значительно выше. Если же без трубок не обойтись, то используйте комбинированные способы крепления, чередуя заклепки и саморезы.
  3. Цветные головки заклепок и саморезов лучше подбирать сразу при покупке профнастила, чтобы не ошибиться в оттенке. Если такая вероятность все же существует, то лучше приобрести крепежные элементы без покраски. Смотреться они будут даже более эффектно, чем окрашенные в иной тон элементы.
  4. Для забора желательно использовать три горизонтальные прожилины. Верхняя и нижняя располагаются не более чем на 10 см от торцов листа профнастила.

Заклепки помогают сделать монтаж профнастила максимально простым. При этом готовая конструкция имеет отменный внешний вид благодаря совпадению цвета крепежа и самого материала. Монтаж можно осуществлять как с привлечением специалистов, так и своими руками. Но во втором случае рекомендуется запастись качественным инструментом.

Напечатать

Классификация вытяжных заклёпок

В зависимости от своих технических характеристик крепления этого типа принято классифицировать по материалу изготовления, прочности заклёпки и её совместимости с базовым материалом. При изготовлении гильзы и стержня часто комбинируют алюминий со сталью или с нержавейкой, реже производятся однокомпонентные изделия, выполненные из перечисленных видов металла. Если расположить модификации вытяжных заклёпок по степени прочности материала изготовления гильз и стилетов, начиная с наивысшей, то ряд будет следующим: нержавейка, комбинация нержавеющей стали с алюминием и на последних позициях крепежи из стали из-за высокой степени подверженности такого соединения коррозионным воздействиям.

Особенности работы с инструментом

Чтобы быстро научиться обращаться с заклепочником и с легкостью выполнять надежное соединение элементов, достаточно усвоить несложный порядок работы с ним:

Первым делом необходимо подобрать заклепки подходящего диаметра. Чаще всего используют крепежи диаметром от 2 до 4 мм. При работе с заклепками крупного диаметра потребуется специализированный инструмент, в качестве которого лучше всего подойдёт пневматический или пневмогидравлический клепальник. В рабочей поверхности сверлится отверстие с учётом внешнего диаметра заклепки. В случае использования крепежа с потайной головкой нередко приходится предварительно выполнять зенкование поверхности, что позволяет сделать заклепку незаметной. Перед работой в заклепочник следует установить шток с резьбой необходимого диаметра и уже на него накрутить резьбовую заклепку

Важно убедиться, чтобы заклепка была надежно закреплена, иначе во время монтажа она может открутиться. Необходимо вставить крепеж в отверстие до упора, убедившись, что его головка плотно примыкает к поверхности материала

Заклепочник располагают строго под прямым углом к поверхности и начинают оказывать усилие на рукоятку. Во время работы шток начнет перемещаться внутри инструмента, обеспечивая необходимое давление для деформации крепежа. После установки заклепки следует вывернуть резьбовой шток из гнезда и удостовериться, что заклепка села в отверстие правильно. Об этом можно судить, если не наблюдается перекосов и зазоров, а также деформации резьбы.

Об этом можно судить, если не наблюдается перекосов и зазоров, а также деформации резьбы.

Как извлечь заклепку

В первом случае потребуется дрель со сверлом несколько большего диаметра, чем внутренний размер резьбы. Во время установки заклёпки нужно следить за процессом и своевременно менять сверло на большего размера. Когда задача будет решена, крепёж разделится на две половины — головку и внутреннюю часть.

Также извлечь неправильно установленный крепеж можно путем стачивания головки. В решении этой задачи также поможет дрель, а когда головка будет разрушена, останется только выбить заклепку из посадочного места.

Нюансы монтажа

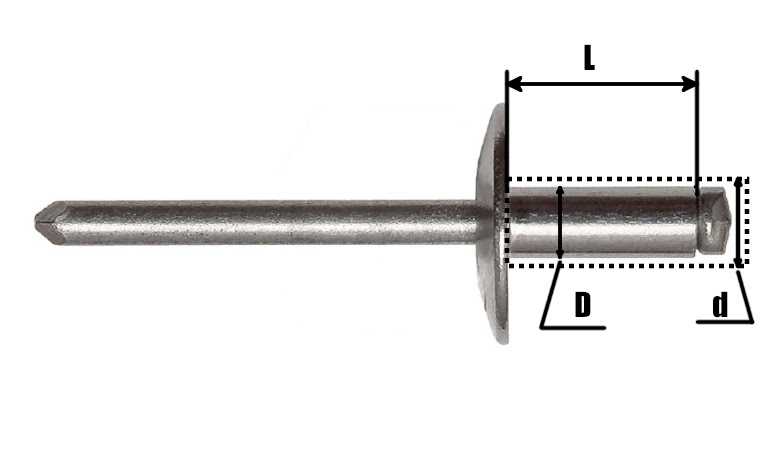

Перед монтажом крепежа особое внимание следует обратить на выбор его длины. Чтобы правильно рассчитать этот параметр заклепки, нужно сложить толщину материала и диаметр заклепки

К примеру, если сечение крепежа составляет 4 мм, а толщина материала 2 мм, то для выполнения надежного соединения рекомендуется использовать заклепку диаметром 6 мм

После установки она будет надежно «сидеть» в посадочном месте и позволит в случае необходимости вкрутить туда болт

К примеру, если сечение крепежа составляет 4 мм, а толщина материала 2 мм, то для выполнения надежного соединения рекомендуется использовать заклепку диаметром 6 мм. После установки она будет надежно «сидеть» в посадочном месте и позволит в случае необходимости вкрутить туда болт.

Заклепочник неслучайно пользуется большой популярностью, ведь он обладает такими достоинствами, как удобство в эксплуатации и практичность. Хотя домашние мастера очень редко делятся своими впечатлениями о практическом применении в бытовых условиях этого инструмента. Во многих строительных магазинах заклепочник является большой редкостью, не говоря о крепеже для него, который многие вынуждены заказывать через Интернет.

https://youtube.com/watch?v=N7tjWpsqOc0

Этот инструмент лишь недавно стал востребованным у населения. Чаще всего его применяют для выполнения надежного монтажа автомобильных номеров. Прекрасно он подходит и для установки ограждений из листовых материалов, а также крепления приборов учета электроэнергии на тонких стенках щитков. Этот метод монтажа смог превзойти по популярности даже такой распространенный вид крепления, как сварка, благодаря своей надежности. И в этом нет ничего удивительного, поскольку даже в условиях высоких нагрузок заклепки если и начнут разрушаться, то это не случится со всеми одновременно.

Какие виды заклепок выпускаются

Метод клепки не теряет популярности, даже несмотря на наличие разного сварочного оборудования. Варить сваркой можно далеко не все материалы, поэтому использование заклепок было и будет всегда актуальным. В зависимости от используемого инструмента, заклепки или их еще называют бобышками, классифицируются на такие виды:

  • Обычные или классические — это самый простой вид клепок, которые имеют форму грибка. Предназначены для склепывания двух и более листов стали без использования специализированного инструмента. Принцип работы таких заклепок заключается в том, что соединение осуществляется путем сминания шляпки бобышки молотком
  • Полутрубчатые — они имеют вид наполовину полого стержня. Достоинство такой оснастки в том, что они не требуют много усилий для соединения, но зато имеют невысокую прочность, что является их минусом. Обычно используются они там, где есть небольшие механические нагрузки
  • Вытяжные — их еще также называют закладными, отрывными и тяговыми. Используются совместно с вытяжными заклепочниками, и зачастую применяются не только для соединения листов оцинковки, но еще и при монтаже заборов из профнастила
  • Пистонные — используются для обеспечения соединения двух деталей, где имеется малая или вовсе отсутствует нагрузка. Обычно используются на одежде в качестве декоративного материала
  • Резьбовые — их еще называют гаечными. Они также предназначены для применения совместно со специализированным инструментом — резьбовым заклепочником. Это самый надежный вид клепочного соединителя

Все виды заклепок используются в разных сферах — машиностроение, ремонт авто, строительство, изготовление сооружений из листовой стали, жестянщики и т.п. В зависимости от типа заклепочника, необходимо выбирать соответствующие бобышки. Если необходимо выполнить разовое соединение методом клепки, то при этом не понадобится покупать специальный инструмент. Для этого применяются классические клепки.

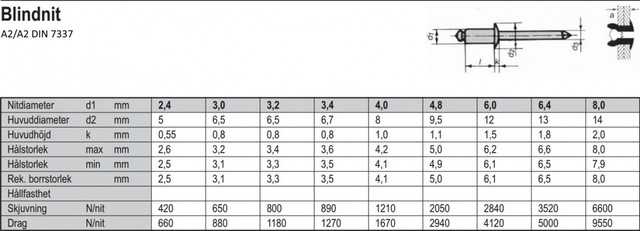

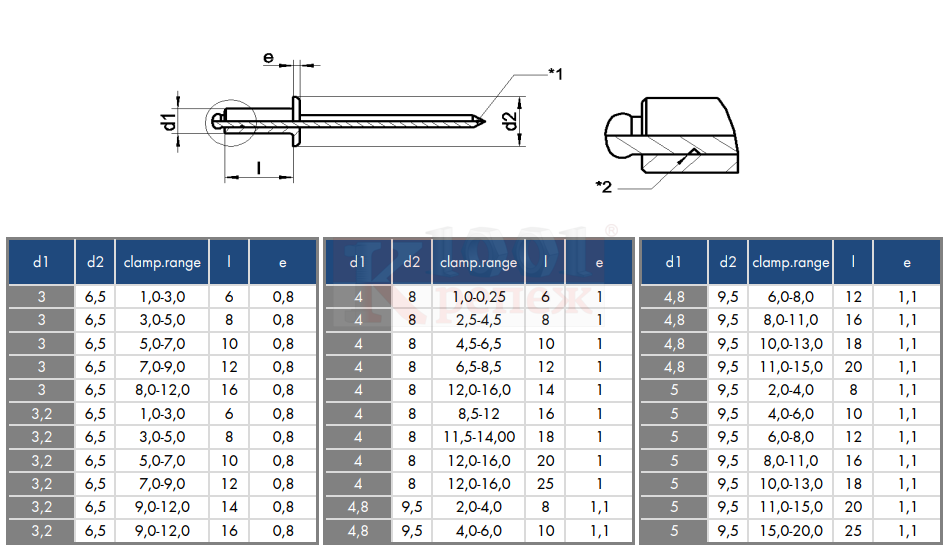

При выборе надо учитывать, что заклепки бывают разных диаметров, что влияет на качество соединения. Стяжные клепки выпускаются следующих типоразмеров:

  • 2,4 мм
  • 3 мм
  • 3,2 мм
  • 4 мм
  • 4,8 мм
  • 5 мм
  • 6 мм
  • 6,4 мм

Резьбовые заклепки также выпускают разных размеров:

  1. М3
  2. М4
  3. М6
  4. М8
  5. М10
  6. М12
  7. М14

Чем больше размер заклепки, тем выше ее стоимость, и соответственно крепче соединение.

Это интересно! Для изготовления заклепок используются такие материалы, как алюминий, нержавейка, латунь, медь и даже сталь.

Выбор вытяжного заклепочника

Чаще всего приходится работать с вытяжными (тяговыми) заклепками. Они удобны, недороги. Не слишком много стоит и инструмент для их установки

Кроме перечисленных выше параметров, чтобы выбрать заклепочник под тяговые заклепки, надо еще обратить внимание на некоторые особые характеристики и опции

Количество зажимных губок (лепестков) в цанге. Инструмент захватывает стержень и тянет его, формируя закрывающую головку. Так вот, лепестков может быть два или три. Двухлепестковые дешевле, но при захвате стержень может перекосится и застрять. Приходится его разбирать и собирать снова. Неудобно, да и время уходит Форм может быть несколько

Наличие трещотки

При работе с прочными заклепками (стальными) важно правильно рассчитывать усилие. В этом помогает трещотка.

Емкость для сбора обломанных стержней

В процессе работы излишки стержня обрываются. Если нет контейнера, они зачастую оказываются под ногами, потом приходится собирать. Наличие емкости решает проблему, а на цену почти не влияет.

Теперь вы знаете, как выбрать заклепочник под вытяжные заклепки. Подобрав несколько моделей, которые вас устраивают по характеристикам, осмотрите их и подержите в руках. Если есть возможность, попробуйте пару раз в работе. Так будет проще понять, каким инструментом вам работать удобнее и будет проще сделать выбор.

Что такое клёпка

Механическое соединение деталей при помощи ряда заклепок называется клепкой, а само соединение — заклепочным швом. Используется там, где сваривать детали неудобно или соединяются несвариваемые материалы. Клепают не только металлы, таким образом соединяют детали в одежде, аксессуарах и т.д. Но там это больше отделка, нежели нагруженное соединение. Так что дальше пойдет речь о клепке в строительстве или обустройстве дома. В принципе, вместо клепки можно использовать винтовое соединение, но болты с гайками стоят дороже, да и их установка занимает больше времени.


Вот так выглядит заклепочное соединение

Если говорить об установке заборов из профлиста, заклепки более надежны, так как снять их можно только рассверлив крепеж. При установке винтов или саморезов, их можно выкрутить и унести и металл, и метизы. В некоторых случаях клепка более удобна при монтаже кровли из профнастила или металлочерепицы. На крыше установка винтовых соединений проблематична, требует много времени. А заклепками, да при хорошем инструменте, можно справиться за час или даже меньше.


Наиболее частое применение в личном хозяйстве

Как происходит соединение деталей при помощи заклепок? Заклепка устанавливается в подготовленное сквозное отверстие. Она имеет головку, которая упирается в материал и стержень. В процессе клепки конец стержня расплющивается, меняя форму под воздействием силы. Поэтому для этих метизов применяют пластичные металлы.

Как установить кнопки на джинсы, верхнюю одежду

Проще всего устанавливать кнопки из четырех частей (на фото №2), захлопывающиеся с помощью кольца, размещенного в верхней части кнопки. С помощью того же инструмента, что и для блочек, легко “развальцевать” ножку кнопки на лепестки, как верхней части, так и нижней части. Впрочем, для такого типа кнопок часто прилагаются специальные пробойники в комплекте к ним. Но из практики мы знаем, что пользоваться ими неэффективно. Намного удобнее и проще использовать пробойник, “расщепляющий” ножку на лепестки. Кстати, если вам часто приходится устанавливать фурнитуру на одежду, различные виды кнопок, особенно усиковые (на фото №1), то обязательно купите в строительном магазине несколько видов дюбелей. Это такой строительный гвоздь с широкой шляпкой, погнуть который невозможно. Несколько разных по толщине дюбелей попросите мужа “затупить”. Наверняка у него в гараже есть чем это сделать (наждак). Далее вы поймете, зачем вам потребуются такие дюбеля.

Но вначале давайте разберемся, как поставить самую простую по конструкции джинсовую пуговицу. Проколите шилом дырку в поясе джинсов и вставьте в нее ножку. Установите пуговицу на наковальню (желательно на металлическую поверхность) и забейте молотком ножку. Именно ножку, а не пуговицу. Покупая джинсовую пуговицу, выбирайте такой комплект, у которой ножка имеет нарезку, как на этом фото. Такая ножка будет надежно удерживаться внутри пуговицы. Гладкая ножка может со временем или от нагрузки “выскочить”.

Видео, как установить джинсовую металлическую пуговицу.

Теперь давайте попробуем установить пуговицу для джинсов более надежной конструкции, ножка которой свободно двигается. Вот здесь вам и потребуется спиленный на наждаке дюбель. Дело в том, что ножку у такой пуговицы нужно развальцевать внутри самой пуговицы. “Подобраться” к ней без специального инструмента у вас не получится. Зато с помощью спиленного дюбеля это легко сделать. А поскольку дюбель не гнется, то им можно надежно развальцевать ножку. Но вначале проденьте ножку в пояс, сверху на нее установите пуговицу и посмотрите насколько ножка выходи из нее. Возможно, край ее нужно будет “откусить” плоскогубцами. Иначе ножка у вас просто загнется и ее уже потом не развальцевать.

Примерно также устанавливается и усиковая кнопка (№1), только операцию эту нужно выполнить лишь для верхней части кнопки. Нижнюю часть установить намного легче. Для установки второй части, в магазине можно купить специальный инструмент с выемкой внутри. Но если его у вас нет, то можно использовать металлическую пластину с отверстием точно по размеру “пупырышки”. Вставьте в отверстие металлической пластины эту пупырышку, а ножку “прихлопните” молотком с обратной стороны одежды. Усиковую кнопку поставить очень сложно без специальных инструментов, поэтому купите этих кнопок больше, чем требуется.

Последний вид кнопки, который иногда используется в трикотажной одежде, не представляет особого труда при установке. Тем не менее, несколько советом можно дать тоже. Во-первых, убедитесь, что лепестки нижней части кнопки заходят точно в положенное им место. Иногда они бывают погнутыми, поэтому приходиться их подгибать или выравнивать плоскогубцами, чтобы во время установки все лепестки “зашли” в верхнюю часть. Если по каким-либо причинам кнопки не установилась правильно, снимете ее и поставьте другую, новую. Испорченную кнопку лучше больше не использовать, поскольку она уже не будет надежно держаться. Стоят они недорого, поэтому купите их с запасом.

All rights reserved / 2011 / Sewing-Master.ru / How to repair sewing machine at home by yourself / MY-Project

У вас есть швейная машинка, и вы любите шить? Тогда этот сайт для вас. Профессиональные мастера подскажут вам как выполнить мелкий ремонт швейной, вязальной машинки. Опытные технологи поделятся секретами пошива одежды. Обзорные статьи подскажут, какую купить швейную или вязальную машину, утюг манекен и много других полезных советов вы найдете на нашем сайте. Спасибо, что вы полностью просмотрели страницу. Копирование и перепечатка статей сайта “Швейный мастер” без согласия автора запрещена. Авторские права защищаются законом.

1 Материалы для изготовления

Заклепки вытяжные изготавливаются из широкого спектра материалов. Это позволяет применять такой крепеж практически на всех видах работ. Кроме того, сама вытяжная заклепка может быть окрашена в тот или иной цвет. Цветные метизы широко применяются в легкой промышленности (текстильной), где требуется подбор по цвету.

Выбор материала заклепок зависит от материала скрепляемых деталей и окружающей среды, в которой будет находиться крепление. Материалы изготовления заклепок могут быть следующие:

  1. Алюминий. Возможен чистый металл и его варианты: анодированный, лакированный.
  2. Оцинкованная сталь.
  3. Нержавеющие стали. А2 — устойчива к ржавлению, А4 — устойчива к коррозии и кислотной среде (нашла широкое применение в химической промышленности). Или импортные аналоги, например, DIN 7337. Нержавейка является одним из самых распространенных и прочных материалов.
  4. Медь.
  5. Медно-никелевый сплав (монель). Содержит 70 % никеля, 30 % меди.
  6. Поламид. Относительно непрочный материал, он нашел применение при производстве одежды и различной текстильной продукции.

Все материалы, из которых изготавливают крепежные элементы, регламентируются ГОСТ.

Крепежные элементы

При подборе материала крайне необходимо осуществлять тщательный подбор материалов метизов со скрепляемыми материалами — из-за того, что крепление может быть разрушено. Разрушение креплений происходит из-за образования гальванической пары метиз — деталь. При влажной окружающей среде или намокании по гальванической паре начинает протекать ток, который и разрушает крепление.

Например, при контакте алюминия и стали происходит очень быстрое окисление алюминия и, как следствие, разрушения. Поэтому для крепления стальных деталей лучше применять заклепки нержавеющие А2, А4 или DIN 7337. Заклепки стальные рекомендуются к использованию наиболее часто, поскольку имеют очень высокую прочность. А вот заклепка стальоцинкованная встречается реже. Причина — цинковое покрытие довольно быстро истирается, особенно, если один из закрепленных элементов — подвижный. Заклепка медная и из сплавов меди — наиболее универсальный метиз. Медь конфликтует только с алюминием, а крепежи с другими металлами безопасно делать. Главными недостатками меди является высокая цена и некрасивый цвет после окисления (через некоторое время после осуществления крепежа может появиться налет зеленого цвета — окислившаяся медь), хотя это не влияет на прочность соединения. Поламид — самый универсальный материал. Такая заклепка позволит соединить все, что угодно, но особой прочностью это соединение похвастаться не может.

При заказе заклепок очень важно в спецификациях указывать материал, и делать это подробно, если имеется несколько типов сплава (например, когда заказывают алюминиевую заклепку, указывают сплав AlMg2,5, или AlMg3,5)

Клепание металла

Процесс клепки металлов состоит из двух этапов: подготовительного и собственно установки метизов. Подготовка — сверление отверстий, при необходимости раззенковка под потайные головки

Обратите внимание, что потайные головки могут быть с одной (любой) стороны или с двух

Сам процесс клепки такой:

  • вставить заклепку;
  • стянуть соединяемые детали;
  • сформировать при помощи инструмента замыкающую головку;
  • проверить и зачистить соединение.

Так устанавливаются вытяжные заклепки

При хорошем инструменте работа идет быстро. Для частного применения и разовых работ обычно применяют ручные заклепочники. И даже с ними сам процесс (без сверления отверстий) занимает считанные секунды. Если говорить об установке профлиста или металлочерепицы, каждое сделанное отверстие рекомендуется промазать краской — для предотвращения коррозии. Именно эти процессы — сверление и покраска, занимают много времени.

Вообще, есть два способа установки заклепок: холодный и горячий. При горячем место соединения предварительно разогревается до определенной температуры (определяется металлом и толщиной деталей). На практике применяется при монтаже заклепок большого диаметра — 12 мм и более.

Заклепки ставят рядами. Минимальное расстояние между соседними — 4 диаметра, от края листа до центра метиза — не менее чем 1,5 диаметра заклепки. При креплении профлиста, ставят в выемку, не в волну.

Виды вытяжных заклепок

Классификация вытяжных заклепок, как и в случае других метизов, определяется сферами их применения, а также составом рабочего материала, с которым предстоит иметь дело. Именно на этих двух факторах держится понимание того, как правильно сделать выбор заклепки вытяжной при покупке.

  • Стандартные вытяжные заклепки. Принцип их работы был описан выше.
  • Распорные вытяжные заклепки. Имеет удлиненную гильзу, которая сминается при клепании, образуя больше материала для фиксации. Это очень удобно, если необходимо скрепить разные по толщине и составу материалы.
  • Усиленные вытяжные заклепки. Имеют нестандартную форму головки, напоминающую наконечник стрелы. Такая заклепка обеспечивает герметично закрытое соединение, имеющее повышенную устойчивость к растяжению и боковым нагрузкам.
  • Лепестковые вытяжные заклепки. При клепании тело метиза раскрывается лепестками, которые втыкаются в рабочую поверхность, обеспечивая большую площадь фиксации.
  • Рифленые вытяжные заклепки. Предназначены для глухих отверстий. Применимы не только для металла, но и для дерева.
  • Закрытые вытяжные заклепки. Имеют глухую гильзу, которая обволакивает головку стержня в процессе работы, обеспечивая полностью герметичное соединение.
  • Многозажимные вытяжные заклепки. Гильза таких заклепок производится из более мягкого металла, нежели обычно. Метиз регулируется в широком диапазоне, исходя из толщины рабочего материала. Вид соединения эстетичен и приятен для глаза.
