Как нарисовать кухонный гарнитур карандашом поэтапно

Особенности чертежей угловой кухни

Расчет углового гарнитура начинают с нижней секции, с углового модуля. Он считается опорной и отправной точкой дальнейшего размещения мебели и приборов. В остальном, отличий от чертежей линейного гарнитура – нет.

От углового шкафа размещают бытовую технику

Уделяя газовому оборудованию особое внимание. Расставляют стандартные и нестандартные модели мебели

Размер деталей просчитывается несколько раз, прежде чем наносят на эскиз. Используя трапециевидный модуль, можно модернизировать линейную кухню в угловую, без внесения иных изменений. Чаще всего, в него помещают мойку.

Что дает составление плана

Если вы решили своими руками разработать макет, следует знать, с чего начать, принципы построения, ознакомиться с аналогичными работами.

Сперва необходимо снять точные параметры комнаты, выбрать модель расположения кухонного гарнитура, определить размеры верхних и нижних шкафчиков, их количество, вид, наличие другой мебели.

Разнообразные чертежи и схемы кухни можно найти на сайтах, посвященных обустройству жилища, интерьерным новинкам, дизайнерским проектам.

Снимая мерки «по месту», владелец имеет явные преимущества в виде:

  • Точности измерений, внесение важных корректив при необходимости, что влияет на окончательную обстановку помещения;
  • Возможность придумать индивидуальный, уникальный эскиз, который будет радовать не один год;
  • Моделирование своими силами поможет сэкономить семейный бюджет;
  • Каждый владелец знает, что он хочет, какая мебель должна быть обязательно, как правильно распределить пространство, чтобы использовать его с максимальной пользой.

Необходимые замеры

Перед сборкой гарнитура важно самому измерить следующие параметры:

  • длину и высоту стены;
  • дистанцию от окна до перегородки и двери.

Важно, что план продумывается с максимальной точностью, рассчитывается каждый сантиметр. Это позволит избежать нестыковок в размерах и повторной переделки мебели

Следом высчитываются размеры шкафов на кухню. Обычно классические виды гарнитуров имеют высоту в 85 см и глубину в 50 см. Ширина может быть разной, от 30 до 80 см.

Так, кухни с нестандартными показателями требуют сделать шкафы индивидуальных размеров, приспосабливая их под соответствующие габариты. Показатели величины настенных и напольных шкафов будут равноценными. Глубина навесных элементов может достигать 30 см, стандартные же нормы рассчитываются на 71 см. В небольшой кухне высота таких конструкций может быть увеличена, что находит дальнейшее отражение в чертежах для кухни.

Занимаясь разработкой этого помещения, важно правильно обозначить наиболее комфортный уровень высоты шкафа, чтобы хозяйке было удобно пользоваться ими, а дальнейшая эксплуатация вызывала только положительные эмоции

Место установки розеток

Когда электрически розетки правильно расположены в любой комнате, гостиной или кухне, становится уютнее. Сегодня в наших квартирах очень много самой разной бытовой техники, поэтому если заранее не спланировать установку розеток, в помещении появится большое количество удлинителей.

Кухня всегда требует большую подачу электричества, так как на её площади располагается почти вся бытовая техника.

Схема установки розеток на кухне

К великому сожалению, когда планируется эргономичный дизайн угловой кухни, игнорируется разработка плана по установке розеток.

Как результат, возникают большие сложности, когда требуется подключить какой-либо прибор. Чтобы такого не происходило, нужно составить план, на котором указать точное расположение техники.

Когда используется встроенная бытовая техника, допускается установка розеток сзади стенок мебели. В этом случае высота установки от плоскости пола не должна превышать 60 см. Чтобы к розетке имелся свободный доступ, в стенках кухонной мебели прорезаются специальные отверстия. По технике безопасности, розетки для встроенной бытовой техники должны располагаться на расстоянии менее одного метра от аппарата.


Вытяжка считается стационарной техникой, поэтому для неё монтаж розетки делается выше кухонной мебели примерно на пять сантиметров. Когда устанавливаются розетки, обязательно учитывается местонахождение вентиляционного гофроотвода. Доступ к электросети должен быть свободным, гофроотвод не должен этому препятствовать.

Работа над проектом

Необходимо создать проект кухни, представить себе его, придумать несколько вариантов расположения секций и функциональных элементов.

Перед созданием проекта делаются наброски, создается эскиз привлекательного мебельного изделия

Для этого не понадобится умение делать чертеж кухни или хорошие художественные навыки. После этого выбирается подходящие по цвету материалы, ручки для фасадов,а также другие аксессуары.

Можно воспользоваться компьютерными программами для объемного моделирования

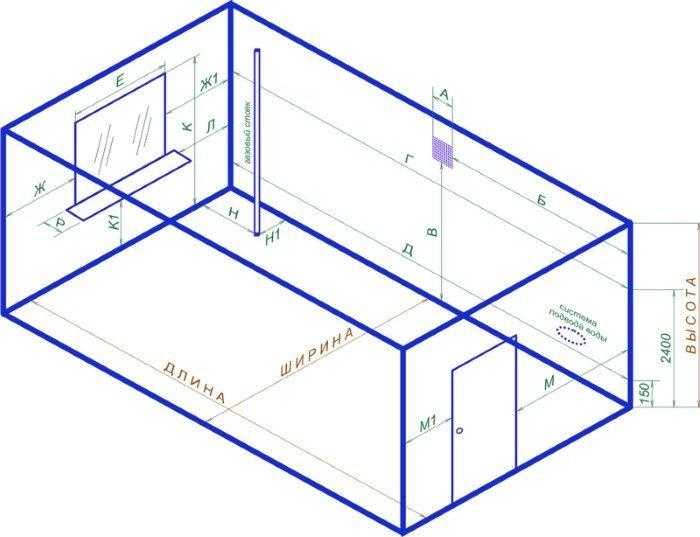

Замер помещения

Предварительно делается замер

Прорисовывается каждый элемент в помещении с указанием его размеров, расположения относительно стен и других предметов.

Правила:

Расстояние между стенами в нише, где будет расположен кухонный гарнитур, измеряется в 3 местах:

  1. Возле пола.
  2. Посередине высоты стены
  3. Возле потолка.

Такой способ измерения позволяет определить кривизну стен и вычислить общий размер секции, чтобы кухонный гарнитур поместился в нишу между стенами.

Точно указывается расположение всех розеток, труб, коммуникаций, искривлений, углублений или выступов.

Чтобы определить расположение каждого объекта, указывается его форма, размеры, а также расстояние до других элементов, до стен, потолка, пола. Только точный замер гарантирует соответствие кухонного гарнитура индивидуальным особенностям помещения.

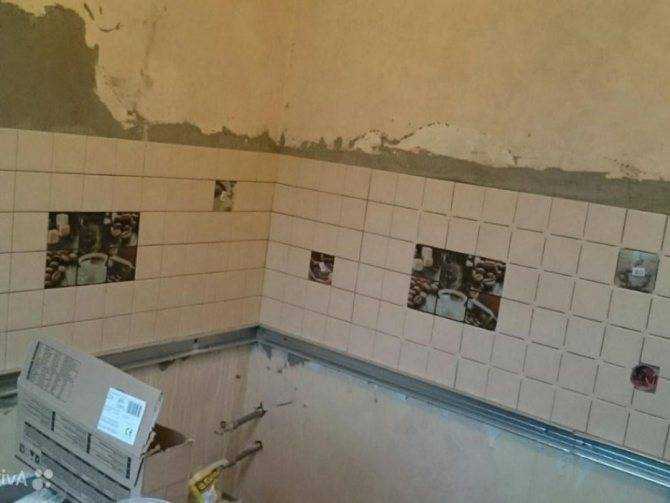

Последствие ошибки замерщика

Этот документ является частью проекта кухонного гарнитура и составляется, когда все отделочные работы в помещении будут закончены.

Если вносятся изменения в планировку помещения или выполняется простейший косметический ремонт, необходимо проводить замер заново.

Самостоятельное проектирование

Сначала учитываются размеры помещения, в котором устанавливается кухонный гарнитур. На чертеже отображается расположение коммуникаций, вентиляционные отверстия, оконные проемы, выступы, ниши.

Сначала разрабатывается простая схема кухни, на которой отображаются габариты помещения

После этого определяется варианты расположения столешниц, шкафчиков, других элементов кухонного гарнитура. Используются стандартные размеры секций, отдельные элементы приходится проектировать индивидуально, учитывая особенности помещения.

После выбора места расположения основных элементов кухни подбираются секции для верхнего и нижнего яруса

Для этого рекомендуется использовать компьютерные программы, например Про100 (на видео) или AutoCAD или Autodesk revit. Необходимо выбрать вариант расположения кухни.

Варианты:

  • Прямая.
  • П-образная.
  • Г-образная.

Выбираются места для расположения варочной поверхности, мойки холодильника, а также бытовой техники.

Алгоритм конструирования кухонного гарнитура ?

Раз уж вы занялись самостоятельным проектированием кухни, грех останавливаться на достигнутом и не попытаться сконструировать кухонный гарнитур. Поскольку наиболее распространенным вариантом планировки является угловая кухня, именно она приводится в качестве примера деталировки. Для работы вам понадобится чистая копия эскиза кухни в виде сверху и развертки соответствующей стены.

Построение схемы и чертежа кухонной мебели ?

Чтобы начертить мебель, выполните ряд действий, попутно сверяясь с наглядными фото примерами:

  1. Учитывая стандартную длину (3050 или 4200 мм) и глубину столешницы (600 или 800 мм), прорисуйте ее наружные контуры.
  1. Пунктиром обозначьте линию нижних шкафов, для этого отступите по 50 мм (используйте масштаб) от стен и фасада, а также по 30 мм от счетчиков и труб.
  1. Начертите мебель, привязанную размерами и конфигурацией к определенным местам кухни – угловой шкаф (его ширина должна составлять не менее 800 мм), варочную поверхность под вытяжкой, мойку рядом с канализацией и т. д.
  2. Свободное место функционально распределите между шкафчиками с выдвижными ящиками либо распашными дверцами и стеллажами-карго.

На этом этапе «скелет» нижней части угловой кухни можно считать готовым. Далее на той же схеме карандашом контрастного цвета вам необходимо начертить план расположения навесных шкафов:

  1. В углу изобразите трапециевидный шкафчик размером 600х600 мм. На расстоянии 300 мм от стен кухни проведите линию верхнего фасада.
  1. Выделите шкафы с привязанными к стандартным размерами – шкаф с декоративными полками (300 мм), ящики под вытяжку и котел (согласно их габаритов).
  1. Продумайте рациональное размещение навесной мебели на оставшемся незанятым пространстве.

Все полученные размеры перенесите на фронтальное изображение стены – так вы создадите эскиз гарнитура в виде сбоку. Полученных таким образом двух эскизов угловой кухни с размерами вполне достаточно для того, чтобы предъявить их специалисту по производству кухонных гарнитуров либо заняться деталировкой и изготовлением своей мебели самостоятельно.

Деталировка гарнитура под распил ?

Для расчета размеров и количества всех элементов кухни пронумеруйте на эскизе все шкафы, объединив идентичные по форме и размерам модели в группы с одинаковыми номерами. После этого изучите порядок расчета одной из наиболее распространенных конфигураций шкафов. Например, для нижней кухонной тумбы с одной полкой посередине он выглядит так:

  1. Габаритная высота вычисляется как разница между общей высотой нижнего яруса (по стандарту – 850 мм) и толщиной столешницы (38 мм). При таких размерах она составляет 812 мм.
  2. Высоту боковых сторон можно найти, отняв от высоты нижних тумбочек длину опорных ножек (100 мм). Итого, высота стойки равняется 712 мм.
  3. Ширина боковой стороны при глубине столешницы 600 мм по стандарту равна 500 мм, но при наличии за мебелью выступов, счетчиков, труб ее нужно уменьшить по их размеру.
  4. Глубина дна шкафа равна стандартной ширине боковой стороны (500 мм), а его ширина рассчитывается как разница между шириной шкафа и двух толщин материала фасада (для ЛДСП она равна 16 мм).
  5. Ширина верхних планок, служащих ребрами жесткости, составляет 80–100 мм, а длина их равна ширине дна.

Схема напольного шкафчика 300х500

Эскизы для расчета напольного углового шкафа и тумбы под встраиваемую духовку:

Таким образом, для изготовления напольного шкафа размером 300х500 понадобятся:

  • боковые стенки 500х712 – 2 дет.;
  • дно 500х268 – 1 дет.;
  • полка 500х268 – 1 дет.;
  • ребра жесткости 80х268 – 2 дет.

Следуя такой же логике, вы можете рассчитать все оставшиеся шкафчики кухонного гарнитура.

Как нарисовать кухню

У каждого владельца квартиры наступает такой момент, когда требуется заново обустроить своё жилище. На первое место встаёт проблема планировки кухни с диваном. Возникает вопрос: как нарисовать эскиз и оформление кухни в доме? Чтобы кухня стала удобной, её проект нужно разработать заранее. Можно эскиз выполнить простым карандашом на тетрадном листе, а можно воспользоваться персональным компьютером и сделать рисунок кухни онлайн. Таким образом можно учесть тонкости помещения и придать ему наибольшую функциональность.

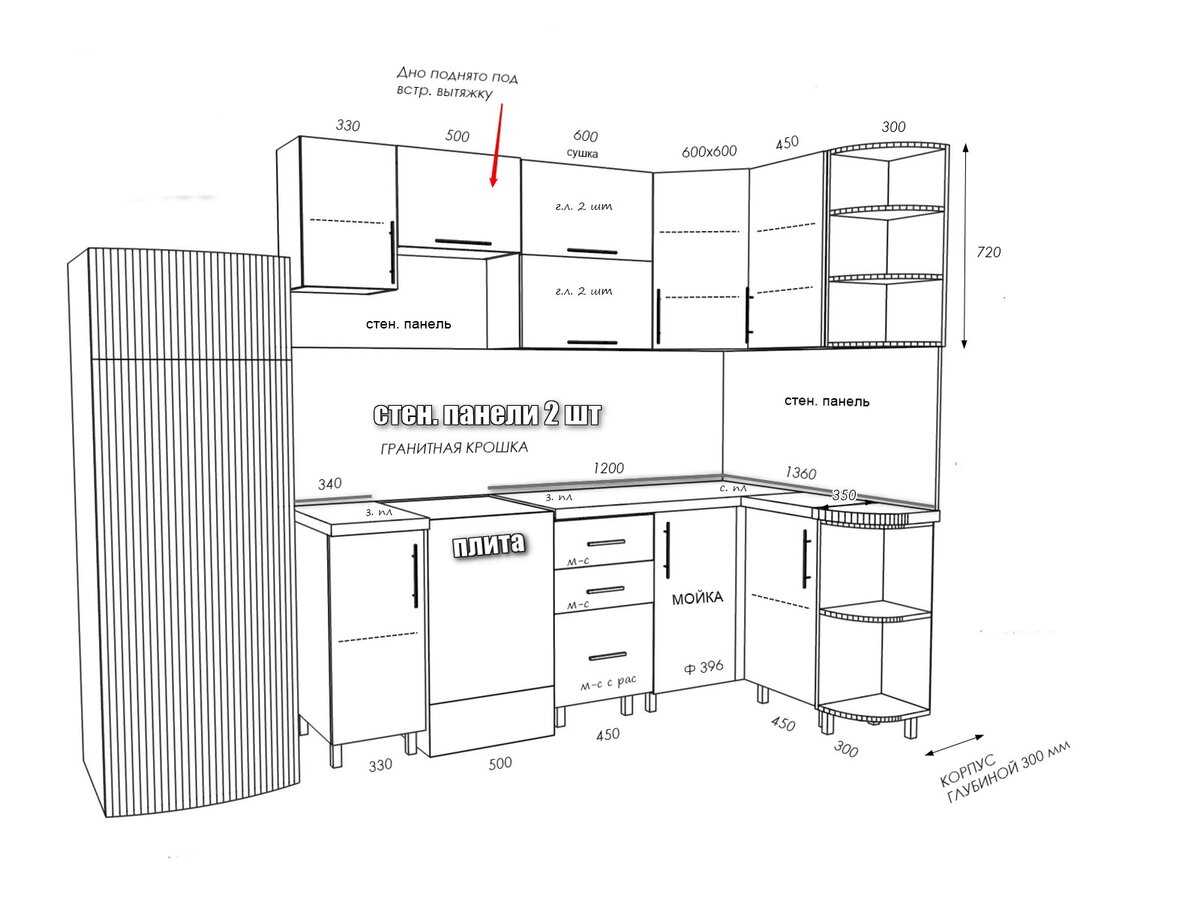

Пример чертежа угловой кухни со всеми размерами и обозначениями

Рекомендации по разработке проекта кухни

Чтобы карандашом нарисовать планировку кухни 12 метров, требуется несколько шагов. Такая поэтапная работа позволит в проекте учесть малейшие нюансы кухонного помещения.

На первом этапе делается замер площади кухни. Измеряется длина стен, размер проёмов дверей и окон, а также длина плинтусов. От каждого из этих параметров зависит будущая расстановка мебели.

Затем, на следующем этапе, в выбранном масштабе создаётся черновая схема. В ней карандашом показываются все перечисленные предметы. Схема покажет наиболее точно местонахождение кухонной техники относительно стен.

Как сделать грамотную планировку с размещением в углу функциональных элементов

Следует учитывать принцип золотого треугольника — удачное расположение зоны огня, воды и холода. К огню относят плиту, духовку, к холоду-холодильник и морозильную камеру, а к воде-мойку. Эргономика треугольника позволит эффективно проводить время за готовкой.

Плита и вытяжка

Вытяжка крайне необходима, так как она предотвращает оседание жира, грязи, пыли на остальной мебели.

Формы вытяжки также разнообразны, это может быть и акцентированное и скрытое местоНавесные фасады скроют вытяжки, если не хочется делать её заметной

Угловое расположение плиты крайне редкое, так как является неудобным. Плита должна идеально попадать в зону золотого треугольника.

В маленьком помещении особо не развернёшься, поэтому плиту устанавливают вблизи мойкиПример удачного размещения рабочих зон

Холодильник

Холодильник может быть встроенным, что потребует предварительного индивидуального заказа или долгих поисков по каталогам от производителей. Не составит проблемы отыскать подходящий к гарнитуру холодильник, если подобрать оптимальные размеры.

Помочь вписаться холодильнику может его цвет

Системы хранения

Очень важная деталь всего гарнитура. Дверцы должны открываться удобно и легко, потому механизм нужен качественный и износоустойчивый. Если дверцы будут перекрывать соседние полки, удобству такое расположение не способствует.

Многие трудности с дверцами уже решены разными производителямиПодъёмный механизм идеален для маленькой кухни

Дверки могут быть сделаны по принципу жалюзи или раздвижного типа. Но такой вариант удобнее в большом просторном помещении.

Полки, скорее всего, придётся докупать, так как обычно производители предлагают только базовую комплектацию. К системе хранения относят сушилки, рейлинги, подставки, крючки.

Хорошо представлять себе размеры

Столешница

Столешница является рабочим местом, но важна и её эстетическая составляющая — этот элемент находится на виду. Некачественный материал изделия быстро утратит привлекательность, что сделает весь облик кухни неэстетичным. Цельный бесшовный материал не позволит воде и швам разрушить его.

Для столешниц используют ЛДСП, ДСП, дерево, керамогранит, искусственный и натуральный камень

Натуральные камни, как и дерево, требуют внимания и ухода, а искусственный камень надёжен и неприхотлив в этом деле.

ДСП и ЛДСП боятся царапин

Самостоятельное изготовление

Тем. кто с компьютером на «вы», остается сделать чертеж своими руками. Потребуется самый элементарный набор инструментов: карандаш, линейка и лист ватмана.

Снятие мерок

Этот этап необходим как для самостоятельного, так и виртуального эскиза. При его изготовлении необходимо придерживаться определенного масштаба. Предпочтение стоит отдать варианту 1:10.

  1. Измерить основные параметры помещения, учитывать не стандартные размеры.
  2. Начертить периметр кухни. Указать точные размеры стен и простенков, причем делать это надо в разных точках помещения: у самого потолка и на полу. Возможные расхождения отмечать на эскизе. Это поможет в дальнейшем избежать проблем с размещением и перекосами. За основу берутся меньшие размеры, учитывайте толщину столешницы из ДСП или другого материала.
  3. Обязательно отмечаются места расположения инженерных коммуникаций: газ, канализация, электричество. Указать размещение розеток и вентиляционных отверстий.
  4. Обозначить дверной и оконный проемы.

Оптимальная единица измерения – 1 мм.

Без каких размеров не обойтись:

  1. Длина и ширина помещения.
  2. Расстояние от пола до потолка – высота гарнитура, от пола до подоконника, от пола до вентиляционного отверстия, между стенами, от угла до окна, между стеной и различными трубами (газовой, водопроводной и т.п.).

Необходимые замеры

Перед сборкой гарнитура важно самому измерить следующие параметры:

  • длину и высоту стены;
  • дистанцию от окна до перегородки и двери.

Важно, что план продумывается с максимальной точностью, рассчитывается каждый сантиметр. Это позволит избежать нестыковок в размерах и повторной переделки мебели

Следом высчитываются размеры шкафов на кухню. Обычно классические виды гарнитуров имеют высоту в 85 см и глубину в 50 см. Ширина может быть разной, от 30 до 80 см.

Так, кухни с нестандартными показателями требуют сделать шкафы индивидуальных размеров, приспосабливая их под соответствующие габариты. Показатели величины настенных и напольных шкафов будут равноценными. Глубина навесных элементов может достигать 30 см, стандартные же нормы рассчитываются на 71 см. В небольшой кухне высота таких конструкций может быть увеличена, что находит дальнейшее отражение в чертежах для кухни.

Занимаясь разработкой этого помещения, важно правильно обозначить наиболее комфортный уровень высоты шкафа, чтобы хозяйке было удобно пользоваться ими, а дальнейшая эксплуатация вызывала только положительные эмоции

Навесной шкафчик под телескопическую вытяжку (расчет деталей)

Детали:

Бок – 300 х 500 – 2 шт. Крыша, полка – 300 х 568 – 2 шт.

Стандартная ширина шкафчика под вытяжку равна габаритному размеру самой вытяжки. То есть, если вытяжка шириной 700 мм, то и ящик должен быть 700 мм. Высота шкафчика зависит от технических допусков, описанных в инструкции к бытовой кухонной технике.

Чаще всего, вытяжку нельзя устанавливать ближе 700 мм к газовой поверхности. Итого, я принимаю за высоту шкафа 500 мм (допуск плюс размер видимой части вытяжки). Длина полок, как вы уже поняли – габарит шкафа минус две толщины ЛДСП.

Местонахождение внутренней полки необходимо будет рассчитать согласно точным размерам вытяжного шкафа.

Внимание!

Пока вы не возьмете в руки вытяжку и самостоятельно не измерите высоту моторной части, сверлить отверстия под полку не рекомендую.

Также, не забудьте, что вверх от вытяжки должна идти гофрированная труба и под ее диаметр необходимо будет срезать ДСП и в полке и в крыше ящика.

Начало работы

Пожалуй, это самый сложный вопрос. Многие просто не представляют, как начать такую работу.

На схеме нужно указать местоположение обеденного стола. При проектировании необходимо будет решить вопрос со столешницей. Возможно, подоконник станет её продолжением. Для угловой кухни нужно будет на схеме показать рабочую зону.

Варинты планировки и чертеж кухни

После того как все данные вопросы полностью решены, необходимо сделать планировку кухни. Желательно, чтобы были очень подробно указаны все размеры и расстановка будущей мебели.

Сегодня существует очень много компьютерных программ для планировки кухни, в которых можно получить зрительный, объёмный макет будущей угловой кухни. Естественно, что во время создания схемы разрабатывается и проект дизайна будущей угловой кухни.

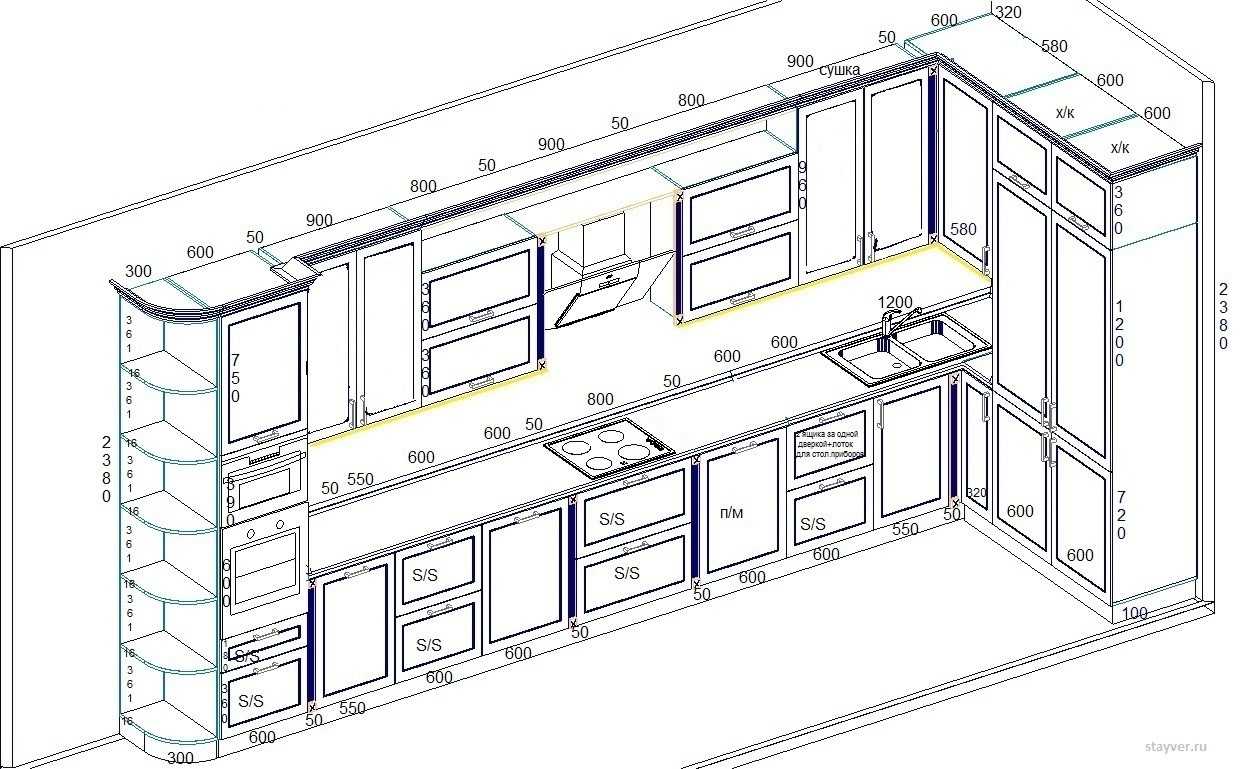

Вариант чертежа с размерами угловой кухни

Только после этого разрабатывается чертёж мебельного гарнитура.

Начало работы

Пожалуй, это самый сложный вопрос. Многие просто не представляют, как начать такую работу.

На схеме нужно указать местоположение обеденного стола. При проектировании необходимо будет решить вопрос со столешницей. Возможно, подоконник станет её продолжением. Для угловой кухни нужно будет на схеме показать рабочую зону.

Варинты планировки и чертеж кухни

После того как все данные вопросы полностью решены, необходимо сделать планировку кухни. Желательно, чтобы были очень подробно указаны все размеры и расстановка будущей мебели.

Сегодня существует очень много компьютерных программ для планировки кухни, в которых можно получить зрительный, объёмный макет будущей угловой кухни. Естественно, что во время создания схемы разрабатывается и проект дизайна будущей угловой кухни.

Вариант чертежа с размерами угловой кухни

Только после этого разрабатывается чертёж мебельного гарнитура.

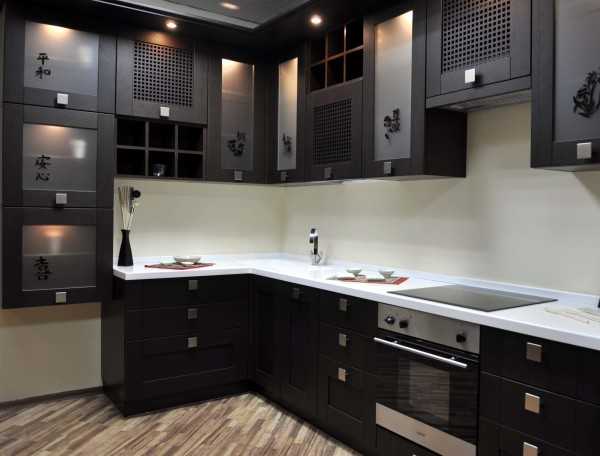

Расположение угловой кухни

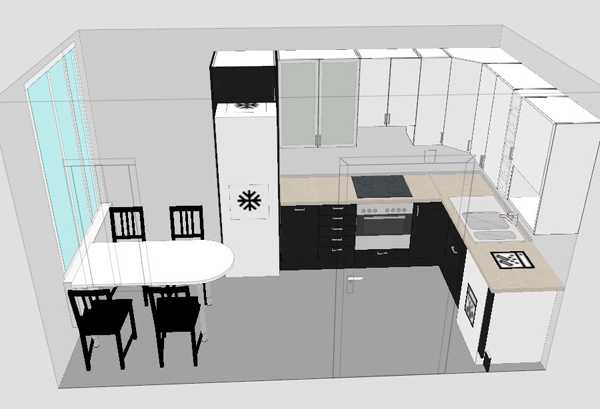

Чертежи можно оживить, воспользовавшись компьютерной программой для разработки дизайна. Установка гарнитура угловой кухни начинается с угла. Если там будет установлена мойка, понадобится напольный угловой шкаф для её раковины. В этом шкафу есть место для мусорного ведра. Если установка мойки в углу нецелесообразна, то здесь устанавливается навесной шкаф, в котором будет храниться кухонная утварь.

Что использовать для приготовления пищи: электрическую плиту, или встроенный в тумбу духовой шкаф, оснащённый варочной поверхностью? Второй вариант будет более удачен. Для хранения сковород и других предметов пригодится напольный шкаф, расположенный под духовкой. Для удаления запаха гари и других «ароматов» на стене устанавливается вытяжка. Место, где она будет размещена, должно быть нанесено на чертёж.

Телевизор на кухне? Такое дизайнерское решение будет по вкусу любителям кино или теленовостей. Для телевизора можно выделить место рядом с входной дверью, или же разместить его напротив обеденного стола в специальной нише. Разрабатывая подобный дизайнерский ход, нужно нанести на чертёж место, где будет размещён телевизор.

Если для обеденного стола не хватает места, на чертежи можно нанести разные варианты барной стойки. Сделать комбинацию стойки с гарнитуром угловой кухни – популярный современный вариант.

Те, кто решили своими руками сделать удобную кухню с угловым расположением элементов, могут заказать крашеный МДФ или полимерное покрытие. Эстетично смотрится такая комбинация для кухонного гарнитура: фасад из крашеного МДФ, а столешница пластиковая.

Что надо учесть

Разрабатывая макет кухни, надо учесть ряд нюансов и следовать определенным правилам.


Если задумали нарисовать проект кухни самостоятельно, то помните, что отталкиваться нужно от соображения функциональности и уже потом надо думать о дизайне

Бытовые приборы и мебель надо разместить в следующем порядке:

  • холодильник;
  • мойка;
  • рабочая зона (рабочий стол);
  • плита.

Каким бы не был размер кухни и макет, длина столешницы не должна быть меньше 50 см. Это требование эргономики пространства.

Не стоит размещать плиту совсем в углу комнаты – макет маленькой кухни так будет выглядеть, конечно, красивее и рациональнее, но на практике стена постоянно будет испачкана каплями жира.

Сохраните проект

Если планируете позже продолжить работу над проектом и что-то в нем поменять, сохраните его на компьютер или флэшку, нажав на третью иконку в верхнем меню.

В зависимости от настроек браузера вы сможете выбрать место сохранения и изменить название файла, либо файл с датой в названии и расширением .dbs автоматически скачается в папку “Загрузки”.

Когда захотите вернуться к проектированию и доработать гарнитур, снова загрузите сохраненный файл в этот конструктор. Для этого нажмите кнопку с изображением папки в верхнем меню.

Результат своих трудов можно распечатать или сохранить в виде скриншота.

Если вы готовы заказать кухню в ближайшее время, в разделе “Отправить на расчет” вы можете получить предложения производителей кухонной мебели от сервиса Линкмебель, указав свои данные в заявке (актуально для жителей России).

Посетив мебельный магазин, ознакомившись с ценами и видом продукции, очень часто многие решают сделать мебель самостоятельно. Для этого, необходимо, прежде всего, сделать чертёж кухни своими руками. Качественный мебельный гарнитур стоит очень дорого. Причём его размеры не всегда соответствуют имеющейся конфигурации и дизайн угловой кухни.

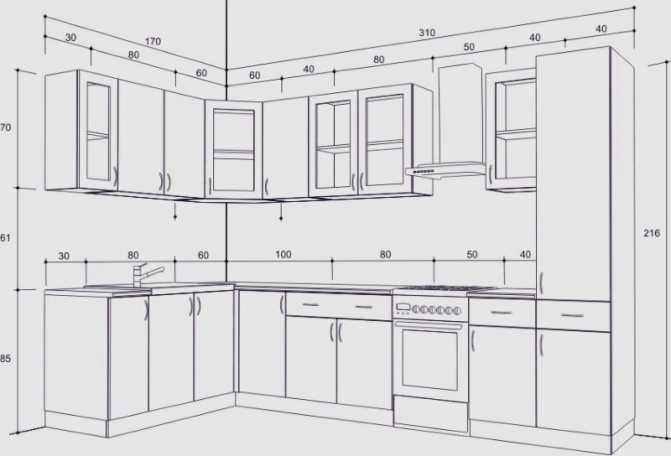

Готовый чертеж угловой кухни с холодильником

Безусловно, можно сделать заказ мебели, на фабрике, но тогда стоимость будет ещё выше. Поэтому лучшим решением такой проблемы будет самостоятельное изготовление кухонной мебели.

Такой вариант имеет несколько преимуществ:

  • схема помещения будет сделана согласно размерам кухни;
  • максимальное использование площади;
  • оригинальный неповторимый дизайн;
  • экономия денежных средств.

Что надо учесть

Разрабатывая макет кухни, надо учесть ряд нюансов и следовать определенным правилам.

Если задумали нарисовать проект кухни самостоятельно, то помните, что отталкиваться нужно от соображения функциональности и уже потом надо думать о дизайне

Бытовые приборы и мебель надо разместить в следующем порядке:

  • холодильник;
  • мойка;
  • рабочая зона (рабочий стол);
  • плита.

Каким бы не был размер кухни и макет, длина столешницы не должна быть меньше 50 см. Это требование эргономики пространства.

Не стоит размещать плиту совсем в углу комнаты – макет маленькой кухни так будет выглядеть, конечно, красивее и рациональнее, но на практике стена постоянно будет испачкана каплями жира.

Бытовая техника

Когда происходит поэтапное составление проекта оформления кухни, карандашом показывается местоположение кухонной техники. При этом стиральную машину лучше располагать около мойки, так как ей требуется постоянная подача воды и слив.

Варочная поверхность, должна находиться далеко от холодильника. Компьютерная программа обычно рабочую зону располагает между плитой и мойкой.

Мебель для кухни, должна иметь выдвижные ящики, это намного лучше, чем створки шкафа.

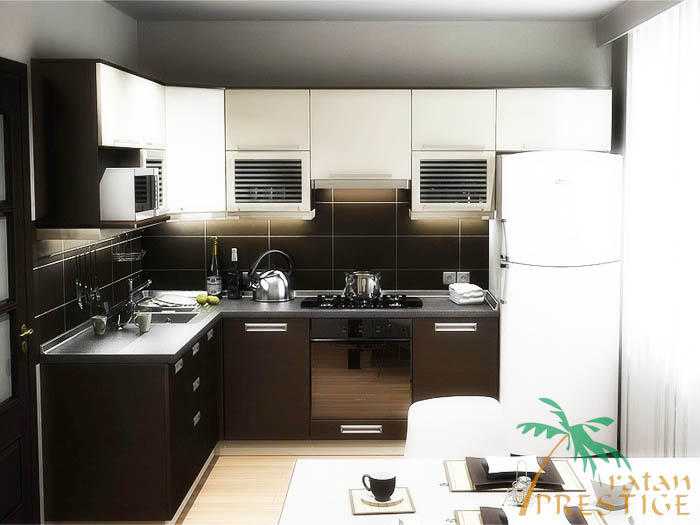

Вариант интерьера кухни со смонтированной бытовой техникой

После поэтапного формирования проекта внизу, разрабатывается верхний проект.

Встроенная вытяжка устанавливается под шкафом. Шкаф, может заменить каминная вытяжка. Над мойкой очень часто устанавливают сушильный шкаф.

Специальное программное обеспечение для 3d проектирования (pro100, IKEA Home Planner и другие).

Как минимум, любопытство вас должно подтолкнуть на использование приложений для планировки кухонь своими руками.

Во-первых, как правило, они находятся в свободном доступе – устанавливайте и давайте свободу своей фантазии.

Во-вторых, с помощью программ проектируем сразу 2-3 проекта кухни и уже с ними обращаемся в мебельный салон для корректировки и выбора подходящего варианта с учетом доступного ассортимента кухонной мебели.

И самое главное – процесс создания проекта и планировки кухни своими руками очень увлекательный. Немного терпения и вы сможете самостоятельно нарисовать будущую кухню в трех измерениях, спланировать индивидуальный дизайн без сторонней помощи.

Давайте коротко рассмотрим возможности наиболее популярных программных продуктов для проектирования.

• Pro100 Pro100 — один из самых популярных и функциональных программных продуктов для 3d моделирования и проектирования на компьютере.

Максимальные возможности визуализации в pro100, огромная база готовой мебели/фурнитуры, возможность самостоятельно подсчитать стоимость проекта сделали программу очень популярной.

Несколько часов изучения основ pro100 и вы сможете самостоятельно спланировать и нарисовать свой первый проект кухни.

Программа pro100 позволяет сохранять и распечатать созданные 3d проекты.

• IKEA Home Planner

Всемирно известный производитель товаров для интерьера IKEA, предлагает всем желающим воспользоваться своим продуктом для 3d моделирования и самостоятельно спроектировать дизайн.

Программа бесплатна и позволяет не только расставить мебель в заданных габаритах кухни, но и выбрать текстуру с цветом.

Сохраненный проект можно отправить компании, чтобы позже получить профессиональную помощь в магазине.

• Google SketchUp

Разработка от google, позволяющая создать 3d модель чего угодно. В нашем случае нас интересует проект кухни, который также можно нарисовать в этой программе.

Несколько видеоуроков и вы готовы создать простой проект своими руками. Благо, сервис бесплатный и интуитивно понятный.

• Color Style Studio

Профессиональный продукт для 3d разукрашивания интерьера своими руками.

Загрузив все необходимые элементы кухонного интерьера, вы сможете в полной мере почувствовать себя художником экспериментатором, выбирая из более чем 50 000 цветов и одновременно рассматривая 4 разных варианта оформления в одном окне. В качестве примеров, приведем несколько готовых проектов кухонь, выполненных с помощью прикладных программ.

Бытовая техника

Когда происходит поэтапное составление проекта оформления кухни, карандашом показывается местоположение кухонной техники. При этом стиральную машину лучше располагать около мойки, так как ей требуется постоянная подача воды и слив.

Варочная поверхность, должна находиться далеко от холодильника. Компьютерная программа обычно рабочую зону располагает между плитой и мойкой.

Мебель для кухни, должна иметь выдвижные ящики, это намного лучше, чем створки шкафа.

Вариант интерьера кухни со смонтированной бытовой техникой

После поэтапного формирования проекта внизу, разрабатывается верхний проект.

Встроенная вытяжка устанавливается под шкафом. Шкаф, может заменить каминная вытяжка. Над мойкой очень часто устанавливают сушильный шкаф.

Разнообразие эскизов

Чертеж кухни длиной 4 метра ничем не отличается от типичного построения. Такой способ расстановки наиболее распространен, подходит для любых помещений, выделяется лаконичностью, наличием свободного пространства.

  • Линейная планировка имеет один ряд и размещается вдоль одной из стен. Двухрядный, четырехметровый эскиз подойдет для больших квартир, вытянутых помещений.
  • Отличается большой рабочей зоной, многофункциональностью, вместительностью, позволяет создавать разнообразные интерьерные решения.
  • Среди плюсов можно отметить экономию пространства, удешевление стоимости гарнитура, так как угловые, фигурные конструкции всегда будут стоить дороже, имеют сложную фурнитуру.
  • Среди недостатков выделяют необходимость много передвигаться вдоль ряда, отсутствия рабочего треугольника.
  • При проектировании отталкиваются от расположения мойки. Обязательно между устройствами размещают рабочую поверхность столешниц на 40-80 см.
  • Визуально разбить помещение можно с помощью острова, на который можно перенести плиту или раковину.

Сборка мебели

Отдельные элементы мебели уже раскроены и выпилены из материала. Пора собрать их в единую конструкцию. Для этого подготовьте инструмент:

  • Дрель со сверлом диаметром 5 мм достаточной длины;
  • Шуруповерт с нужной битой (в мебельной стяжке предусмотрено отверстие, предназначенное для шестигранного ключа);
  • Уровень;
  • Угольник;
  • Строительный нож;
  • Утюг;
  • Электрический лобзик;
  • Плоскогубцы;
  • Молоток;
  • Гвозди;
  • Наждачная бумага.

Произвести сборку кухонной мебели можно с помощью одного лишь шуруповерта или дрели. Но придется так часто менять сверла, что работа существенно затормозится. Эффективнее подготовить сразу два инструмента. Тогда вы сможете без промедления чередовать их друг с другом.

Сборка шкафов

Кухонная мебель включает в себя всего три элемента. Это столы, шкафы нижнего и верхнего ряда, тумбочки с выдвижными ящиками. Приступим к изготовлению кухонной мебели своими руками. А именно – шкафов:

  • Сначала окромите детали при помощи горячего утюга. С помощью ножа аккуратно обрежьте края, когда кромка остынет. Края деталей должны быть гладкими, поэтому пройдитесь по ним наждачной бумагой;
  • Наметьте карандашом места для крепежей. Не отступая от разметки ни на миллиметр, просверлите отверстия. Если у вас мало опыта, то сверление в фасадах лучше заказать на фабрике, чтобы случайно не проделать дыру насквозь;
  • Сделайте маркировку каждого модуля и уложите их вместе там, где будет произведен монтаж мебели. Если этого не сделать, то во время сборки вы можете перепутать, какая дощечка какому шкафчику принадлежит.

Кромкование мебели требует большой аккуратности, и его легче производить при помощи термопистолета, нагретого до 100 градусов Цельсия. Но в домашних условиях он заменяется утюгом. Но нельзя использовать фен, так как нужной температуры он не даст. С ним кромка будет некачественной, процесс — долгим.

Сборка производится по принципу коробки, когда вертикальные поверхности крепят к горизонтальным. После изготовления корпуса сразу установите ящики, полочки и сетки, в тумбочках предусмотрены роликовые направляющие.

Они служат для выдвижения ящиков. Чтобы они встали на нужное место, уложите и приделайте роликовые направляющие строго по уровню. Крепить ножки к шкафам нижнего ряда нужно, перевернув конструкцию вверх ногами.

Фасады

Положите конструкцию так, чтобы она опиралась на заднюю стенку. В таком положении удобно устанавливать фасады. Каждая дверца (но не угловая) должна в открытом состоянии находиться под углом в 95 градусов к коробке. Фасад удобно устанавливать вдвоем: один человек держит его, а другой делает разметку и производит сверление отверстий для крепежей. Затем на саморезы посадите петли, а ручками займитесь в последнюю очередь.

Кухня с нуля

Итак, почему же я решила собрать гарнитур по собственному эскизу?

Причин несколько:

Цена собранного с нуля гарнитура будет намного ниже готового варианта

  1. У вас появится возможность создать гарнитур, который идеально подойдет по размерам и конфигурации кухни, с учетом всех ее особенностей.
  2. Вы получите по-настоящему эксклюзивную мебель с уникальным дизайном.

Дизайн гарнитура будет уникальным и именно таким, каким вы захотите его видеть

Еще один вариант интересного дизайна

Такой гарнитур позволит использовать каждый сантиметр с максимальной пользой.

И последняя по порядку, но никак не по важности, причина – на подобном строительстве вы сможете сэкономить до 50% от стоимости мебели.

Как видите, причин для создания кухни достаточно. Думаете, что в процессе монтажа потребуются дорогостоящие инструменты или особые навыки? Спешу заверить, собрать гарнитур можно при наличии прямых рук и наличия инструментов. О том, как рассчитать кухню самому, не имея при этом особых навыков, читайте ниже.

У собственноручно собранных кухонь преимуществ больше, чем недостатков

Эскизы и 3D макеты в компьютерной программе ?

Чтобы существенно ускорить и облегчить работу, попробуйте нарисовать эскиз кухни онлайн с помощью соответствующей программы. Подобных продуктов существует достаточно много – SweetHome 3D, Pro100, ModernlineFurniture, Stolplit, KitchenDraw. Почти все они предназначены для непрофессионалов, поэтому вам не составит труда в них разобраться.

Объемная модель угловой кухни

Перед тем как спроектировать кухню на компьютере в одной из этих программ, вам необходимо ее скачать или зарегистрироваться на сайте разработчика, чтобы поработать в онлайн-версии. Открыв утилиту, нужно следовать пошаговым указаниям, которые выглядят примерно так:

  1. Открыть раздел «Помещение» (он может называться по-другому) и указать реальные габариты своей кухни, при этом нужно учитыватьединицы измерения, принятые данным софтом.
  2. В разделе «Двери и окна» и «Коммуникации» выбрать необходимые элементы и компьютерной мышкой перетащить их на изображение комнаты, попутно изменяя геометрические параметры.
  3. Нажать иконку «Каталог» и подобрать варианты мебели, внося их габариты в соответствующие графы и поворачивая вокруг оси в нужном направлении.
  4. Определить стиль, материал, фактуру и цвет фасадов, скорректировать направление открывания дверец.
  5. Сохранить проект трехмерной модели, активировав иконку с диском или нажав горячие клавиши Ctrl+S.

Виртуальная проверка эргономики кухни

После этих манипуляций можно убедиться, насколько проще на компьютере нарисовать проект кухни своими руками – чертежи, размеры, фото программа создает сама. Таким образом, у вас появляется возможность практически мгновенно оценить реализуемость своих идей, предметно проконсультироваться по их поводу с профессионалом и почти бесплатно получить индивидуальную проработку кухонного интерьера.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сайдинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
