Технология монтажа и подключения карбонового теплого пола

Монтаж стержневого тёплого пола

Монтировать инфракрасный стержневой пол — дело несложное, и под силу каждому. Рассмотрим установку данной модели на стяжку, как более трудоёмкого способа.

Работу следует начинать с определения места крепления терморегулятора, он должен располагаться доступно, чтобы проще было к нему протянуть кабель от мат и датчика. Идеально — рядом с выключателем. При монтаже пола во влажных помещениях, устройство выносится в другую комнату.

При желании, можно сделать схематичный чертёж, это упростит работу. Кроме того, хоть это и не запрещено, но нет необходимости в укладке мат под мебелью, на этом можно сэкономить.

Материал и инструментарий

Решив монтировать у себя стержневой пол, необходимо купить выбранную модель, в комплекте которой есть все компоненты для обустройства конструкции.

Помимо этого, нужно приобрести:

• подложку;
• термоусадочные трубки;
• терморегулятор;
• гильзы;
• провод для соединения, имеющий двойную изоляцию.

Из инструмента, следует запостись ножницами, кусачками, ножом, отвёрткой, скотчем. Понадобится и строительный фен, для прогрева термоусадочных труб.

Подготовительные работы

Первый этап работы заключается в подготовке чернового пола, который должен быть ровным. При наличии цементной поверхности её следует очистить и выровнять, в противном случае, необходимо сделать заливку бетонной стяжки.

После затвердевания раствора укладывается полиэтиленовая плёнка (для гидроизоляции) и утеплительный материал. Теплоизолятор не должен иметь фольгированный слой, поэтому идеальным будет изолон с отражающей стороной из полипропилена или лавсана.

Установка системы

Маты, предварительно нарезанные нужной длины, расстилаются на слой теплоизоляции, от стен на расстоянии 15 см. Они не должны накладываться один на другой, следует делать небольшой отступ между ними.

Изделие фиксируется к теплоизоляционному материалу при помощи скотча. Между собой полотна соединяются специальным проводом, он находится в комплекте.

Подключение

Подключение устройства состоит из нескольких этапов:

1. Установка терморегулятора на запланированном месте.

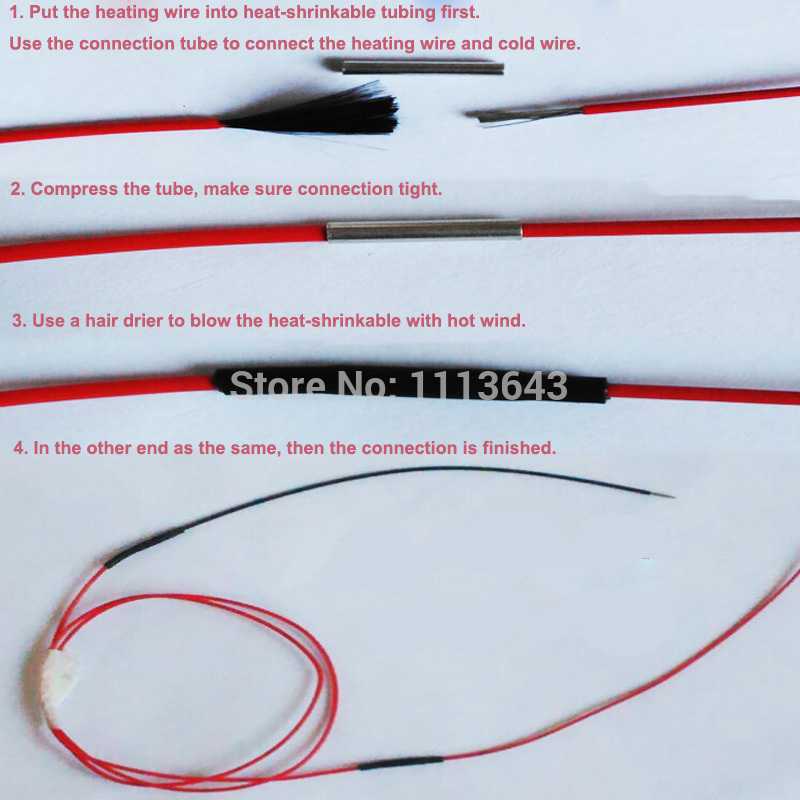

2. Соединение электрической схемы:
3. зачистка кабеля в местах разреза на 1 см;
4. установка контакта (он входит в комплект) на зачищенный конец кабеля, его следует хорошо зажать клещами;
5. соединение со вторым контактом — производится путём пропускания провода сквозь термоусадочную трубку, и подведение и фиксация его к клемме, предварительно с кабеля снимается изоляция;
6. прогревание феном термоусадочной трубки;

Таким образом, производится сборка всей системы.

• Размещение температурного датчика — его лучше устанавливать в гофротрубе. Для этого, в слое утеплителя делается углубление, в которое помещается гофра с датчиком внутри. От прибора протягивается кабель и подсоединяется к терморегулятору.
• Подключение мат. Провода идущие от стержневого пола соединяются с клеммами терморегулятора.

На этом, подключение стержневого тёплого пола завершено, и следует проверить его в работе. Система включается на несколько часов, возможно оставить пол включённым на сутки.

Финишное покрытием

Самым распространённым финишным покрытием для данного вида пола является плитка, хотя возможна укладка линолеума или дерева. Для её монтажа необходимо поверхность мат покрыть стяжкой — это цементная или эпоксидная смесь с добавками.

Толщина её слоя, плюс плиточный клей должна составлять не менее 2 см. Для придания прочности, рекомендовано на нагревательную конструкцию укладывать арматурную сетку, поверх которой заливать раствор. Включается система только после полного высыхания раствора.

Конструкция карбонового тёплого пола удобна в процессе монтажа и эксплуатирования. Главное правильно подобрать половое покрытие, которое бы сочеталось с данной системой.

Зачем устанавливать теплый пол: карбоновый мат

Карбоновый мат относится к передовой, инновационной технологии, которая позволяет использовать инфракрасные волны для обогрева помещения. Карбон – высокопрочный материал, попадая под воздействие электричества, он продуцирует тепло, в основе которого лежит длинноволновой инфракрасный диапазон. Стержни имеют параллельное соединение, что позволяет быть уверенным в бесперебойной работе пола.

Инновационные компоненты, из которых изготовлены стержни, обеспечивают системе долгий и бесперебойный срок службы. Пол может сам себя регулировать, что позволяет значительно экономить тепловую энергию. Именно поэтому затраты на покупку и установку такого пола очень быстро окупаются.

Статья по теме: Как положить плитку на деревянный пол: как приклеить и на что класть напольную, кафель на паркет своими руками

Многие предпочитают устанавливать теплый карбоновый пол, поскольку он может самостоятельно регулировать температуру в помещении

Почему стоит установить такой пол:

• «Умный» пол сам регулирует температуру в помещении. Он реагирует на малейшие колебания и изменения температурного режима и стабилизирует его.
• При установке или перестановке мебели карбоновый пол сам перестает работать на участке, на котором поставили мебель, так как там ухудшилась теплоотдача.
• Пол чувствует малейшие колебания теплоотдачи благодаря мелкодисперсному графиту, который является его композиционным материалом.
• Такой пол снижает затраты на отопление не менее, чем на 30%.
• Карбоновый пол ионизирует воздух, что положительно влияет на организм.
• Пол надежный. Он не может перегреться, так как стержневой мат обладает повышенной прочностью и устойчивостью к внешним воздействиям.

Мат можно легко уложить в помещении с любой площадью и характеристиками. Перед покупкой нужно просто правильно рассчитать количество необходимого материала. Пол можно монтировать в стяжку, а также в плиточный клей.

Виды

Карбоновый пол устанавливается исключительно стационарно (не является мобильным). Сегодня предоставляется возможность купить и монтировать теплый карбоновый пол пленочного или стержневого типа. Отличаются такие полы по методу крепления, особенностями эксплуатации и цене.

Пленочные

Термопленка визуально похожа на сплошное полотно с черными полосами, толщиной 0,23-0,47 мм. Такой сплошной теплый пол полотно спаян, а в качестве нагревательных элементов выступает чистый карбон. Реже применяется смесь карбона с графитом. На эффективность работы обогрева такой нюанс не оказывает влияния.

При помощи напыления жидкий состав наносится на полипропилен с термоустойчивыми характеристиками. С обеих сторон полотно закрывают 3-слойной защитной пленкой, которая в последующем защищает карбон от царапин и деформаций. Такая полимерная пленка выдерживает температуру накаливания до 120°C. Мощность потребления – 130 Вт/м. Обладает высокой прочностью и не теряет изначальных характеристик. Для сцепления нескольких полос используют медные шины.

Пленочные полы не применяют:

• для линолеума на войлочной основе;
• под ковролин;
• под ковровую плитку;
• под керамическую плитку, наливной пол.

В последнем случае монтаж покрытия представляет собой «мокрые» процессы установки.

Натуральный деревянный паркет или доска используется тогда, когда рабочая температура напольного покрытия не превышает 28 °C.

Удобство применения карбоновой пленки на полу в том, что ее можно разрезать для подгонки под нестандартные пространства. Ширина рулона при этом – 50 или 100 см. Если в процессе обогрева одна секция ломается, вся система продолжает эффективно работать без температурных изменений.

Стержневые инфракрасные

У такого типа обогревательного элемента сложная конструкция, состоящая из систем гибких стержней, которые параллельно между собой соединены. Стержни производятся из термостойкого полимера. Конструкция в обязательном порядке включает терморегулирующий датчик. Параллельный способ подключения помогает работать системе без изменений в том случае, если один элемент где-то вышел из строя. Такая же особенность, что и в ленточном типе. Отличительной характеристикой системы является способность к саморегуляции. Так, при повышении температурных показаний на одном из участков до критической нормы мощность потребления элементов снижается. Это удобно, к примеру, в том случае, если поставить мебель на пол. Карбон не будет греть, как и на отрытом пространстве, равномерно распределяя температурные значения.

Уникальные характеристики карбонового пола позволяют производить укладку в любом помещении. При этом не нужно учитывать в дальнейшем запрет на расстановку мебели в произвольном порядке.

Модификации

Теплый пол Unimat Rail имеет несколько разновидностей под общим кодом HR, они отличаются друг от друга фиксированной площадью термоматов и мощностью обогрева:

• HR-S-100 – мощностью от 120 до 130 Вт/кв м, общая площадь термомата – 1 квадратный метр.
• HR-S-200 – мощность от 230 до 260 Вт/кв м, общая площадь – 2 кв м.
• HR-S-2500 – мощность от 2900 до 3250 Вт/кв м, общая площадь обогрева – 25 кв м.

Потребляемая мощность нагрева стержней варьируется в таком порядке: при минимальной температуре нагрева стержня увеличивается до максимальной потребляемой мощности, при максимальном нагреве стержня (60°С) падает до 77 Вт на погонный метр. В целом эти цифры и составляют среднюю потребляемую мощность термоматов на погонный метр.

Потребление энергии тёплыми полами

Модель Unimat Boost

Более мощный стержневой инфракрасный теплый пол Boost представляет собой гибкие карбоновые стержни, соединенные в параллельной последовательности в термомат. Это позволяет системе работать, если один из стержней выходит из строя. Система саморегулирующаяся, то есть обогрев способен уменьшаться, если теплоотдача заблокирована.

Cтержневой теплый пол Unimat Boost

Монтаж осуществляется под любое напольное покрытие, рекомендуется фиксировать тонким слоем стяжки или клеевой основы. Допускается монтаж системы в помещения с повышенной влажностью.

Схема стержневого теплого пола Unimat Boost

Характеристики Unimat Boost: максимальная мощность потребления – 160 Вт/кв м, средняя – 138 Вт/кв м, ширина термоматов – 83 см. Допускается максимальное соединение в длину до 25 метров, ширина шага между стержнями – 9 см, цвет стержней – темно-серый.

Стержневой пол Boost позиционируется, как разработанный специально для холодных и влажных помещений. Гарантийные обязательства на него – до 20 лет.

Модель пола Boost также имеет несколько модификаций, которые характеризуются разной площадью термоматов и мощностью. Выпускают модификации под общим кодом от Unimat Boost-0100 до 2500, цифрой обозначается количество погонных метров в упаковке (от метра до 25 м).

Модель Unimat Cord

Кабельный теплый пол Unimat Cord

Теплый пол Unimat Cord представляет собой теплый кабельный пол, его основу составляет электрический двухжильный кабель с резистивными свойствами.

Может быть в двух видах: с шагом, фиксированным на сетке, и в бухтах. Дополнительно изолирован сверхпрочным тефлоновым покрытием, что обеспечивает длительность эксплуатации и повышает температуру плавления.

Характеристики: предназначен для монтажа в холодных и обычных помещениях, имеет защитный экран из алюминиевой фольги или с медной оплеткой, на сетку нанесен специальный клеевой слой, который обеспечивает первичную фиксацию матов перед заливкой. Рекомендуется монтаж в наливную стяжку или слой клеевой смеси.

Отличия Unimat Cord T и Unimat Cord P

Водяные полы Unimat Aqua

Представляет собой разновидность водяного пола с замкнутой системой. Жидкость циркулирует по тонким трубкам под низким давлением с помощью блока управления системы. Один из очевидных бонусов – система не требует подключения к централизованному отоплению, она функционирует автономно.

Базовый комплект капиллярного пола UNIMAT AQUA

Характеристики: предназначен для обогрева площади в 10-20 кв м, программируемая мощность нагрева – от 100 до 2400 Вт. Монтируется в стяжку. Блок питания содержит большое количество настроек, которые позволяют регулировать температуру нагрева воды от 30 до 70 градусов, а также он имеет таймер включения, программируемый на 12 часов. Питание осуществляется от сети. В блоке находятся также отверстия для налива и спуска воды из системы, индикаторы: контроля воды, ошибок, заполнения водой, окружающей температуры.

Схема установки капиллярных полов от Unimat

Система не имеет аналогов на отечественном рынке. Таковы характеристики наиболее популярных моделей теплого пола марки Юнимат. В данный момент компания активно борется с подделками, которые дискредитируют качество продукции. На официальном сайте предлагается ряд мер по определению оригинальности продукции.

Характеристики системы

Главным свойством инфракрасных тёплых полов является их высокая энергоэффективность. При помощи инфракрасного излучения достигается максимальная теплоотдача, когда энергия затрачивается не на прогрев воздуха, а на обогрев непосредственно тех предметов, что находятся в помещении.

Основные технические характеристики плёночной обогревательной ИК-системы выглядят следующим образом:

• Потребляемая электроэнергия – от 150 до 300 ватт в час на кв. метр пола.
• Длина излучаемых ИК-волн – от 7 до 20 микрометров.
• Толщина защитной плёнки – от 0,25 до 0,45 мм.
• Температура плавления плёнки – от 130 до 265оС.
• Скорость нагрева до рабочей температуры – от 30 секунд до 4-х минут.
• КПД — 93-95%.

Несмотря на столь впечатляющие эксплуатационно-технические характеристики, как и прочие отопительные системы, используемые для обогрева домов, инфракрасный тёплый пол имеет свои плюсы и минусы.

Преимущества

К несомненным преимуществам ИК-полов следует отнести:

• Низкие затраты электроэнергии на отопление, в сравнении с электрическими котлами или кабельными тёплыми полами.
• Высокая эффективность нагрева. Передача тепла идёт от пола, и быстрее всего нагревается именно нижняя половина комнаты. Для сравнения отопительные радиаторы-конвекторы изначально нагревают воздух, который поднимается. И только после того, как будет прогрета верхняя потолочная часть комнаты, начнётся прогрев нижней её половины.

• Практически полное отсутствие электромагнитного излучения, оказывающего негативное воздействие на человеческий организм.
• Простота монтажа. Инфракрасную систему можно смонтировать самостоятельно, не прибегая к услугам специалистов.
• Многофункциональность. ИК-полы можно с успехом совмещать с любыми видами напольных покрытий: керамикой, цементной стяжкой, ламинатом, паркетом. Кроме того, он может монтироваться и для утепления потолка в мансардных помещениях.
• Низкая инерционность системы. Плёночный пол за считаные минуты разогревается до рабочей температуры, и также быстро остывает при его отключении.
• Стойкость к повышенной влажности. Благодаря этому, инфракрасные полы можно устанавливать даже в санузлах, кухнях, саунах.
• Долговечность. Плёночный пол может прослужить без какого-либо ремонта или дополнительного обслуживания много лет. Даже при повреждении одного участка, при модульном типе подключения остальные участки будут продолжать функционировать

Недостатки

Инфракрасные плёночные полы практически лишены серьёзных недостатков. К единственным их минусам можно отнести:

• Более высокую стоимость в расчёте на квадратный метр поверхности, нежели у водяных или кабельных тёплых полов.
• Электростатичность. В процессе эксплуатации проявляется свойство плёночных полов накапливать на своей поверхности статическое электричество, и притягивать к себе пыль.
• В регионах с суровыми зимами подобный способ отопления может оказаться недостаточным для обогрева всего дома. В такой ситуации ИК-плёночные полы следует использовать совместно с другими отопительными источниками.

Как видим, плюсов у инфракрасных тёплых полов значительно больше, что делает их предпочтительным вариантом обогрева как частного дома, так и квартиры.

Производители (Unimat, Калео)

Сегодня, среди производителей карбоновых стержневых тёплых полов лидируют корейские компании Unimat и Калео.

Видео

Стержневой карбоновый теплый пол gtmat Caleo – монтаж от Master Tiler

Watch this video on YouTube

Unimat

Unimat специализируется на производстве тёплых электрических полов. Под данной маркой выпускается два вида стержневых греющих устройств:

Rail Unimat — отличается простой конструкцией, ширина которой 830 мм. Изделие имеет мощность 120 Вт. Рекомендована установка под плитку на клеевой состав или на небольшой слой стяжки.

В комплекте всех моделей — маты, элементы крепежа, провода, гофратруба, комплект «Концевой». Кроме того, есть гарантийный талон, инструкция производителя и видео, с пошаговым процессом монтажа, этого поможет сделать пол самостоятельно.

Калео

Калео — ведущий производитель, занимающийся   выпуском данных отопительных устройств. Продукция компании — это высокое качество, большой срок службы, надёжность, доступная цена.

Изделия производятся с использованием высокотехнологичных методов, что обеспечивает пожаробезопасность, и не допускает перегрев при эксплуатировании.

Системы Калео отличаются быстрой установкой. Соорудить такой пол своими руками, без помощи специалистов, можно в течение 2 часов.

Есть модели данного производителя, которые обладают повышенным функционалом, их ещё называют «Умный пол». Они рекомендованы для обогрева больших площадей с целью экономии (коттеджи, офисы).

Разновидности карбонового пола

В настоящее время выпускается два вида карбонового пола: пленочный и стержневой. Различие между ними заключается не только в структуре, но и в технологии укладки. А также у них разные технические характеристики.

Пленочный

Термопленка или сплошной теплый пол — это своеобразное полотно из скрепленных между собой полос с нагревательными элементами. В качестве них выступает чистый карбон или смесь карбона с графитом. Состав наносится на основу из термостойкого полипропилена по технологии напыления, после этого с двух сторон закрывают двух- или трехслойной защитной пленки.

Пленочный карбоновый теплый пол

Полимерная оболочка выдерживает температуру нагрева до 120°С, при этом ее технические характеристики остаются неизменными. Материал очень прочный и устойчивый к различным негативным воздействиям. Полосы спаиваются посредством медных шин.

Пленочные полы укладываются на сухую ровную поверхность непосредственно под покрытие, на которое будут ступать ваши ноги, т.е. мокрых процессов здесь нет. Это значительно ускоряет процесс установки и дает возможность легко производить демонтаж системы в случае необходимости. Осуществляя напольное покрытие для такого вида пола необходимо учитывать ряд ограничений, который предъявляются к ним:

• линолеум на войлочной основе, ковролин, ковровая плитка — это материалы с низкой теплопроводностью значительно уменьшают эффективность обогрева;
• керамогранит, плитка, наливной пол — монтаж данных видов покрытия подразумевает «мокрые» процессы;
• натуральный паркет, массивная доска — эти материалы могут применяться при условии, что рабочий температурный режим системы не превышает показатель в 28°С.

При желании пленочный пол можно разрезать на части для того, чтобы подогнать по размеру помещения. Если в процессе эксплуатации одна из секций перестанет функционировать, то на общем состоянии работы системы это никак не скажется и теплый пол продолжит функционировать в прежнем режиме.

Основные технические характеристики пленочного карбонового пола:

• толщина пленки — 0,23-0,47 мм;
• мощность — 130 Вт/м?;
• расход энергии на 1 м? — 25-35 Вт/час;
• максимальный температурный режим нагрева — 33°С;
• длина и ширина рулона 50 м и 50-100 см соответственно.

Стержневой пол

Стержневой пол имеет более сложную конструкцию, он представляет собой систему, состоящую из гибких стержней. Схема подключения здесь — параллельная. Сами стержни выполнены из термостойкого полимера и заполнены карбоновой смесью, а сами элементы скрепляются посредством многожильного медного провода в защитной оболочке.

Стержневой карбоновый теплый пол

Также в конструкцию описываемой системы входит терморегулятор и специальный температурный датчик. Схема параллельного подключения обеспечивает стабильную работу системы даже в том случае, если несколько нагревательных элементов перегорят.

Важная особенность системы заключается в том, что ей свойственна саморегуляция. Если на конкретном участке температура возрастет, то мощность нагревательных элементов снизится, соответственно риск перегрева системы сведен к нулю.

В тех участках, где поверхность быстро остывает, стержни нагреваются сильнее, что приводит к повышению мощности. Благодаря таким свойствам вы можете произвести укладку стержневого пола абсолютно в любом помещении без каких-либо ограничений и размещать сверху предметы, которые отличаются большой площадью соприкосновения — шкафы, кровати, тумбы.

Процесс монтажа стержневой системы осуществляется в стяжку. В качестве теплоизоляционной подложки следует применять материалы с металлизированным покрытием, которое не боится негативного воздействия элементов, входящих в состав стяжки. в слое раствора очень быстро разрушаются, именно поэтому для карбоновых полов они не пригодны.

Основные технические характеристики стержневого теплого пола:

• мощность — 125-170 Вт/м;
• расход энергии на 1 м? — 20-50 Вт/ч;
• ширина самой конструкции — 83 см;
• дистанция между нагревательными элементами — 10 см;
• толщина — 5 мм;
• максимальный температурный режим нагрева — 60°С.

Как монтируют систему обогрева

Торговое предприятие, которое продает карбоновый качественный теплый пол, подбирает всю комплектацию с учетом характеристик помещений. Правильный расчет несложно сделать собственными силами.

Рекомендуют укладывать такие стержни на поверхности от 75 до 85% площади комнаты. Таким образом, если есть острые углы, ниши, подобные сложные участки пропускают. Элементы допустимо разворачивать, разрезая нижнее соединение. Чтобы не ошибиться, создают простейший чертеж от руки или используют графический редактор.

Стандартный набор для монтажа инфракрасных нагревателей

Кроме этого понадобятся следующие компоненты:

• Термостат с отдельным датчиком температуры. Измерительный прибор размещают в глубине стяжки, поэтому пригодится подходящий отрезок гофрированной трубки. Один ее торец закрывается специальной заглушкой.
• Датчик для фиксации перегрева. Это не обязательный элемент. Но его добавление в состав системы повысит надежность.
• Пленка с отражающим ИК-излучение слоем. На рынке представлены разные изделия такого вида. Выбирают материал, защищенный от механических воздействий. Следует помнить, что сверху заливают бетон. Пригодится пористость полимерной подложки для улучшения теплоизоляционных свойств.
• Для соединения отдельных блоков из стержней понадобятся медные проводники с диаметром в сечении не менее 2,5 мм.
• Также надо подготовить монтажные инструменты, материалы и комплектующие детали для создания финишного напольного покрытия.

Этот алгоритм поможет правильно установить карбоновый пол:

• На стены и пол наносят разметку, определяющую места установки отдельных частей.
• Блок регулятора температуры устанавливают в удобном для будущих пользователей месте, на уровне обычных выключателей. В стене делают нишу по размерам устройства, пробивают каналы для прокладки проводов питания, датчиков. Так как будет использоваться значительная мощность, сеть 220 V подключают через автомат защитного отключения.
• Очищается основание. В плитах перекрытий устраняют щели, иные дефекты. Лучше создать ровную стяжку, чтобы обеспечить горизонтальность поверхности. Если внизу холодное подвальное помещение, может понадобиться монтаж специального слоя изоляции из пенополистирола, иного материала.
• На подготовленную поверхность наклеивают полимерную пленку с отражающим слоем. Стыки закрывают скотчем.
• Первый карбоновый мат системы отопления укладывают, начиная от блока регулировки температуры. Его устанавливают так, чтобы соединительные элементы разместились в верхней части. Если необходимы повороты, приходится разрезать проводники. Необходимо учитывать ограничения производителя по количеству таких разрывов цепей. Фиксируют отдельные участки с применением скотча.
• Для изоляции новых электрических соединений применяют трубки, которые плотно обжимают основу при нагреве. Температуру соответствующих участков поднимают строительным феном.
• Датчик температуры вставляют в трубку из гофры аккуратно, с применением жесткой проволоки. Отверстие закрывают заглушкой. Этот узел в сборе устанавливают в карбоновый мат на равном расстоянии от нагревательных элементов. Лучше, если для него создан специальный глубокий канал с выводом на стену. При выходе прибора из строя – его заменить будет нетрудно.
• После установки и подсоединения всех частей системы еще раз проверяют изоляцию, соединения, выполняют пробный пуск. В этом режиме нет эффективного отвода тепла стяжкой, поэтому длительность проверки не должна быть более 10-15 минут.
• Если все в порядке, заливают цементно-песчаный раствор. Рекомендуется не делать слой более 3-4 см, чтобы не ухудшить параметры теплопередачи. Если карбоновый теплый пол под плитку создают с применением клеевого состава, его толщину уменьшают до двух сантиметров. Далее монтаж выполняют с учетом особенностей определенного напольного покрытия.

Монтажная схема

Инфракрасный теплый пол: плюсы и минусы

Обогрев с помощью ИК пленки имеет множество преимуществ, перед другими видами подобного отопления. Рассмотрим основные достоинства такой нагревательной конструкции:

• такая система не может выйти из строя одновременно, так как подключается параллельным способом;
• возможность установки на любой тип поверхности – как горизонтальный, так и вертикальный, а также на элементы, которые располагаются под наклоном;

Пленка не содержит в составе опасных для здоровья человека компонентов, не производит неприятных запахов и ядовитых испарений

конструктивные особенности ИК пола позволяют достигать равномерного прогрева помещения

Особенно это важно в том случае, если в качестве напольного покрытия используется ламинат;
еще один плюс такой системы – простота монтажа;
возможность разборки в случае необходимости;
такая пленка подходит для монтажа в помещениях, в которых уровень влажности превышает допустимые параметры;
совместимость с разными вариантами напольного покрытия;
установка такой системы допускается не только в закрытых помещениях, но и в открытых условиях (например, на веранде);
высокий коэффициент теплоотдачи, который доходит до 97%;
эффективность пленочного ИК пола примерно на 30% выше, чем у других систем подогрева, устанавливаемых в пол. Цены пленочных теплых полов полностью соответствуют их эффективности.

Однако такая конструкция имеет и некоторые недостатки, среди которых особенно выделяют:

необходимость соблюдения четких правил при подключении;

В отличие от других отопительных систем, инфракрасные полы воздействуют непосредственно на поверхности нагреваемых предметов и совершенно не осушают воздух в помещении

• высокая инертность, из-за которой подогрев и охлаждение происходят очень быстро;
• слабая резистентность к механическим воздействиям в сравнении с трубчатой конструкцией, использующей в качестве теплоносителя воду.

Пленочная система, как правило, не подходит для установки в качестве основного отопления. Рекомендуется использовать инфракрасную конструкцию для организации дополнительного обогрева.

Стержневой карбоновый теплый пол

Сегодня стержневые полы (инфракрасные маты) – это самый
новый и наиболее прогрессивный вид теплых полов. За способность системы к
саморегуляции, её часто называют система «умный пол». Конструкция карбонового
стержневого пола более сложная, по сравнению с пленочной. Несмотря на то, что
здесь в качестве нагревательного элемента также выступает карбон, он имеет
другую конфигурацию.

Стержневой карбоновый теплый полУложенный стержневой теплый пол

Нагревательный элемент стержневого карбонового пола –
стержень, заполненный карбоново-полимерным наполнителем. Соединение стержней
происходит с использованием многожильного медного провода (толщина 2,5 мм) с
дополнительной защитной изолирующей оболочкой из полиэстера и полиэтилена.

Сфера использования стержневого пола

Благодаря своим повышенным эксплуатационным характеристикам
стержневой пол может быть использован в жилом помещении, в санузле, на лоджии,
в комнате, в зимнем саду, в спортзале, в офисных зданиях, складах, как элемент
системы антиобледенения.

Стержневой пол можно уложить на любой вид покрытия, без
исключений. Он идеально сочетается с таким привередливым материалом как
натуральная древесина, паркет или ламинированная доска. А ввиду того, что
монтируется стержневой карбоновый пол на тонкий слой стяжки, такая электрическая
система подогрева пола она является единственно подходящей для монтажа под
плитку или керамогранит. Помимо возможности установки, стержневая система
позволяет сэкономить на работах, в случае использования вместо стяжки клеевого
раствора и непосредственной укладки плитки.

Стержневой карбоновый теплый пол – плюсы и минусы

Преимущества:

устойчивость элементов стержневого пола к воздействию
агрессивных сред и механических нагрузок;

расчетный срок функционирования системы – 50 лет;

параллельная система соединения, которая обеспечивает
сохранение работоспособности при повреждении греющего мата;

высокий показатель теплоотдачи;

эффективный нагрев (наиболее экономная система при наиболее
высоком КПД);

равномерный и быстрый обогрев помещения;

благодаря инфракрасному излучению устраняет неприятные
запахи;

пожарная безопасность (наличие в составе стержня серебра не
позволяет системе возгораться);

нет электромагнитного излучения;

малый вес (отсутствие нагрузки на перекрытия);

может быть использован в комнатах с высоким уровнем
влажности;

относительная простота монтажа;

возможность установки тяжелых предметов любой площади на пол
(в частности мебели и бытовой техники). Система отрегулирует температуру пола в
разных местах самостоятельно.

наличие саморегуляции защищает пол от перегрева.

возможен обогрев помещений большой площади.

Если разобраться, то приобретая стержневой инфракрасный карбоновый
пол – пользователь покупает систему обогрева пола, которая значительно
опережает по своим характеристикам системы аналогичного назначения.

Недостатки:

монтаж выполняется только с заливкой стяжки. Это «мокрые»
работы и отсутствие мобильности. В отличие от пленочной системы, нельзя забрать
с собой при переезде;

высокая стоимость (розничная цена – 1500-2685 руб./м.кв.)

Технические характеристики стержневого теплого пола

Общие характеристики немного отличаются в зависимости от
производителя, но анализ разных систем дает возможность привести усредненные
данные:

• ширина рулона – 830 мм;
• длина – 25000 мм;
• толщина мата – 3-3,5 мм;
• мощность на 1 м.кв. мата – 125 Вт/м. (температура стержня 60
  °C) – 170 Вт/м. (температура стержня 20 °C);
• энергопотребление на 1 м.п. – 20-50 Вт;
• максимальная температура поверхности – 60 °C.

Лучшие производители стержневого теплого пола

• K-Technologies – торговые марки GTMat, Unimat, RHE (Россия);
• GH Systems – торговые марки HOTmat (Южная Корея);
• SamMyungTech LTD – торговая марка EcoOndol (Южная Корея);
• GT – торговая марка GT (Южная Корея);
• Felix – торговая марка Excel (Южная Корея).

Заключение

Отзывы тех пользователей, кто уже установил систему
инфракрасный карбоновый теплый пол, позволяют утверждать, что это достойная
альтернатива существующим системам, как по части эксплуатационных свойств, так
и с точки зрения экономичности обогрева. Установка стержневого пола позволяет
сократить расходы на обогрев помещения до 50%.

Метки: Пол Теплый пол Отопление
