Подбор циркуляционного насоса: основные виды, правила выбора

Подбор циркуляционного насоса для системы отопления

Иногда перед человеком, уже посадившим дерево и вырастившим сына, встает вопрос – а как подобрать циркуляционный насос для отопительной системы возводимого дома? И от ответа на этот вопрос зависит многое – будут ли равномерно прогреты все радиаторы, будет ли скорость потока теплоносителя в

отопительной системе достаточной, и в то же время не превышенной, не будет ли гула в трубопроводах, не будет ли насос потреблять лишнюю электроэнергию, правильно ли будут работать термостатические вентили отопительных приборов и так далее и тому подобное. Ведь насос – это сердце отопительной системы, которое неустанно качает теплоноситель – кровь дома, наполняющую дом теплом.

Подобрать циркуляционный насос для отопительной системы небольшого здания, проверить, правильно ли насос подобран продавцами в магазине, или убедиться в правильности подбора насоса, стоящего в существующей системе отопления, достаточно просто, если воспользоваться укрупненным методом расчета. Основной параметр подбора циркуляционного насоса – это его производительность, которая должна соответствовать тепловой мощности обслуживаемой им отопительной системы.

Необходимую производительность циркуляционного насоса с достаточной точностью можно рассчитать по простой формуле:

где Q – необходимая производительность насоса в кубометрах в час, Р – тепловая мощность системы в киловаттах, dt – дельта температур – разница температур теплоносителя в подающем и обратном трубопроводе. Обычно принимается равной 20 градусам.

Итак, пробуем. Возьмем, для примера, дом общей площадью 200 квадратных метров, в доме есть подвал, 1 этаж и мансарда. Система отопления двухтрубная. Необходимую тепловую мощность, требуемую для обогрева такого дома, примем 20 киловатт. Производим несложные вычисления, получаем – 0,86 кубометра в час. Округляем, и принимаем производительность необходимого циркуляционного насоса – 0,9 кубических метра в час. Запомним ее и идем дальше. Второй важнейшей характеристикой циркуляционного насоса является напор. Каждая гидравлическая система имеет сопротивление пропускаемому по ней потоку воды. Каждый угол, тройник, редуцирующий переход, каждый подъем – все это местные гидравлические сопротивления, сумма которых и составляет гидравлическое сопротивление отопительной системы. Циркуляционный насос должен преодолеть это сопротивление, с сохранением расчетной производительности.

Точный расчет гидравлического сопротивления сложен и требует определенной подготовки. Чтобы примерно рассчитать необходимый напор циркуляционного насоса используется формула:

где N – количество этажей здания, включая подвал, K – усредненные гидравлические потери на один этаж здания. Коэффициент К принимается 0,7 – 1,1 метра водяного столба для двухтрубных систем отопления и 1,16-1,85 для коллекторно-лучевых систем. В нашем доме три уровня, с двухтрубной отопительной системой. Коэффициент К принимаем 1,1 м.в.с. Считаем, 3 х 1,1 = 3,3 метра водяного столба.

Обратите внимание – общая физическая высота отопительной системы, от нижней до верхней точки, в таком доме составляет порядка 8 метров, а напор необходимого циркуляционного насоса только 3,3 метра. Каждая отопительная система является равновесной, насосу не нужно поднимать воду, он только преодолевает сопротивление системы, поэтому увлекаться большими напорами никакого смысла нет

Итак, мы получили два параметра циркуляционного насоса, производительность Q, m/h = 0,9 и напор, Н, м = 3,3. Точка пересечения линий от этих величин, на графике гидравлической кривой циркуляционного насоса, является рабочей точкой необходимого циркуляционного насоса.

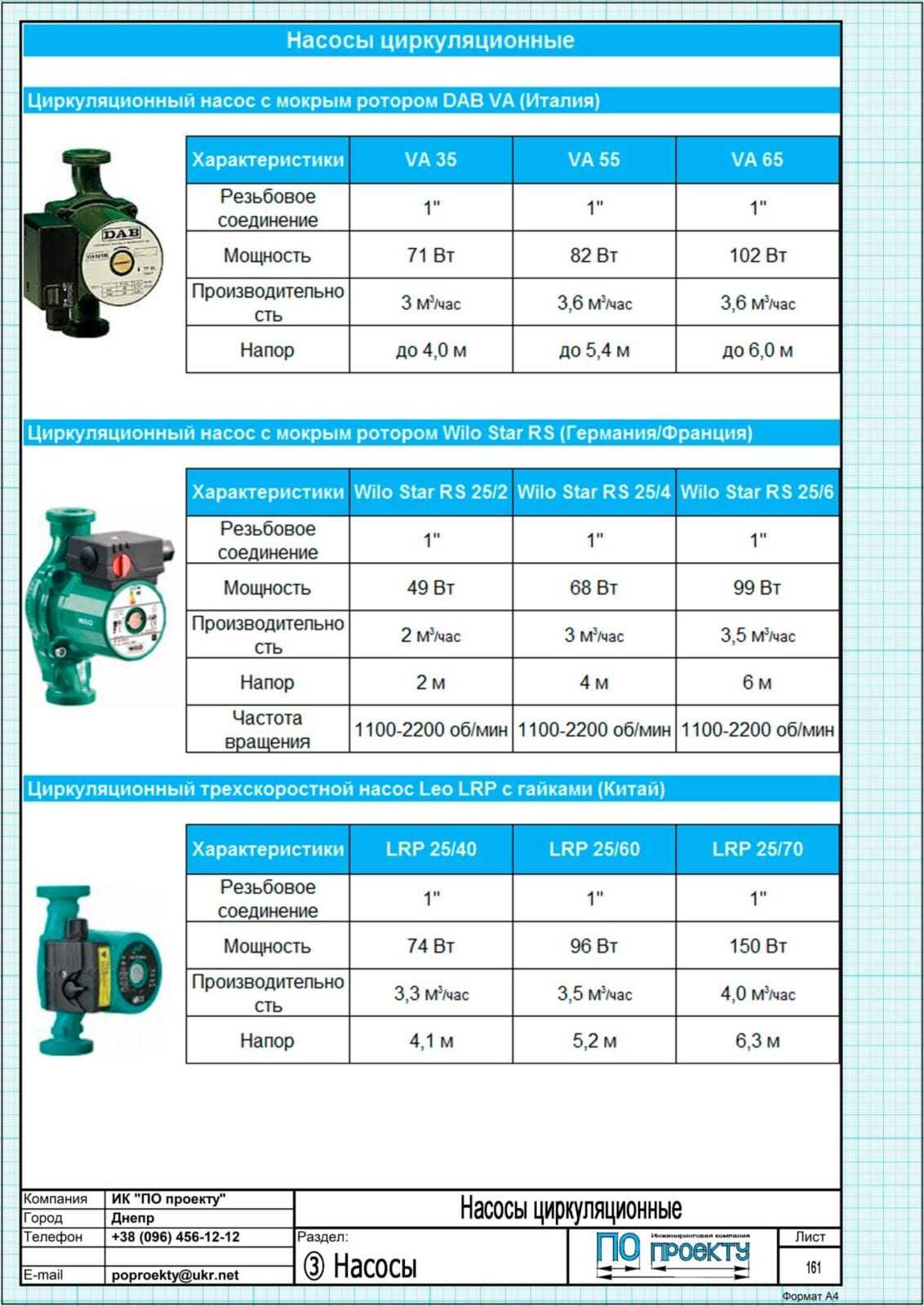

Допустим, Вы решили остановиться на отличных насосах DAB, итальянских насосах великолепного качества по совершенно адекватной цене. Пользуясь каталогом, или менеджерами нашей компании, определяете группу насосов, в параметры которых попадает необходимая рабочая точка. Решаем, что этой группой будет группа VA. Выбираем наиболее подходящий график гидравлической кривой, лучше всего подходит кривая насоса VA 55/180 X.

Рабочая точка насоса должна находиться в средней трети графика – эта зона является зоной максимального КПД насоса. Для подбора выбирайте график второй скорости, в этом случае Вы страхуете себя от недостаточной точности укрупненного расчета – у Вас останется резерв для увеличения производительности на третьей скорости и возможность ее уменьшения на первой.

Как правильно выбрать водяной насос для отопления

Таким образом, выбирая циркулярный насос, следует обращать внимание на такие его технические характеристики:

мощность;
предельный температурный уровень;

внутреннее давление, отвечающее за напор

Для одноэтажных домов данный критерий не столь важен, но при отоплении многоэтажных объектов, на этот параметр нужно обращать пристальное внимание. Находиться в прямой зависимости с диаметром труб в системе и о данном показателе сообщает специальная маркировка 30, 40, 80 и так далее, обозначающая высоту подъема теплоносителя в дециметрах, соответственно на 3, 4 или 8 м;. производительность аппарата, представляющую собой объем теплоносителя, перекачиваемого за единицу времени и зависящего от мощности котла, расхода насоса и температуры воды в подающей трубе и в обратной;

производительность аппарата, представляющую собой объем теплоносителя, перекачиваемого за единицу времени и зависящего от мощности котла, расхода насоса и температуры воды в подающей трубе и в обратной;

объем расхода электроэнергии, а также возможности регулирования этого параметра с помощью переключателя

На корпусе, как правило, указывается наибольшее потребление, хотя многие «бытовые» модели не имеют регулировки и обладают усредненными показателями.

Но перед тем как сделать окончательный выбор, специалисты рекомендуют ориентироваться не на пиковые показатели, так как в таком режиме аппарат работает исключительно мало времени, лучше во внимание принимать усредненные значения и тогда не будет слышно шума от движения теплоносителя в трубах. К тому же такой подход позволит сэкономить на этапе покупки, а также и во время эксплуатации. К тому же такой подход позволит сэкономить на этапе покупки, а также и во время эксплуатации

К тому же такой подход позволит сэкономить на этапе покупки, а также и во время эксплуатации.

Как выбрать газовый котел отопления? — здесь больше полезной информации.

Лучшие циркуляционные насосы для систем отопления

Grundfos UPS 25-40 180

Страна производитель – Сербия. Модель входит в число наиболее популярных и востребованных. Способ установки – горизонтальный и вертикальный. Агрегат имеет защиту от перегрева. Категорически запрещена эксплуатация насоса для перекачки сильно загрязнённых жидкостей. Предел рабочих температур – от 2°С до 110°С. Настройка работы агрегата – механическая.

Характеристики:

производительность – 2900 л/ч;
потребляемая мощность – 45 Вт;

Достоинства:

высокая производительность;
доступная цена;
надёжность;
хороший напор.

Недостатки:

дороже аналогичных устройств отечественного производства;
модель часто подделывается.

«Вихрь» ЦН-25-4

Страна производитель – Россия. Модель предназначена для перекачивания горячей и холодной жидкости. Диапазон рабочих температур от -10°С до 110°С. Корпус изделия выполнен из чугуна. Оптимальный режим работы насоса выбирается с помощью специального переключателя.

Характеристики:

производительность – 50 л/мин.;
потребляемая мощность – 72 Вт;

Достоинства:

низкий уровень шума;
простота монтажа и эксплуатации;
длительный срок эксплуатации;
доступная стоимость;
экономичность;
компактность.

Главный недостаток

несоответствие заявленных производителем характеристики фактическим.

Oasis CN 25/4

Страна производитель – Китай. Модель с мокрым ротором предназначена для установки в системах отопления, рассчитанных на обогрев помещений до 100 кв.м. Способ установки – горизонтальный. Корпус выполнен из чугуна, ротор керамический. Модель может использоваться для подачи горячей воды и в системах «тёплый пол».

Характеристики:

производительность – 170 л/мин.;
потребляемая мощность – 245 Вт;

Достоинства:

экономичность;
компактность;
малый вес;
длительный срок службы;
простота монтажа и обслуживания.

Недостатки:

не выявлены.

Grundfos UPS 25-60 180

Страна производитель – Дания. Модель с мокрым ротором. Предназначена для установки в горизонтальном и вертикальном положении. Есть требования по чистоте жидкости. Может использоваться для систем отопления и горячего водоснабжения. Изделие имеет бронзовый корпус. У насоса 3 скорости работы, с помощью которых регулируется давление в системе.

Характеристики:

производительность – 4,35 м.куб./час.;
потребляемая мощность – 60 Вт;

Достоинства:

несколько скоростей работы ротора;
компактность;
надёжность;
простота установки и эксплуатации.

Недостатки:

не выявлены.

Grundfos ALPHA2 25-60 180

Страна производитель – Дания. Малошумная модель насоса отличается высоким качеством конструкции. Предназначен для установки в системах отопления малоэтажных домов. Модель имеет два варианта настроек: ручной и автоматический. Способ установки устройства – вертикальный.

Характеристики:

производительность – 3 м.куб./час.;
потребляемая мощность – 45 Вт;

Достоинства:

низкий уровень шума при работе;
простота монтажа и эксплуатации;
надёжность;
длительный срок службы.

Главный недостаток:

высокая стоимость.

Valtec VRS 25/4 130

Страна производитель – Россия. Модель с мокрым ротором и трёхступенчатым переключателем скорости. Корпус изделия выполнен из чугуна. Способ установки – вертикальный и горизонтальный. Максимальный предел рабочей температуры 110°С. Охлаждение ротора осуществляется перекачиваемой жидкостью.

Характеристики:

производительность – 3000 л./час.;
потребляемая мощность – 72 Вт;

Достоинства:

надёжность конструкции;
доступная стоимость;
простота монтажа и эксплуатации.

Главный недостаток:

короткий штатный сетевой шнур.

JEMIX WRF-50/12

Страна производитель – Россия. Модель с мокрым ротором. Насос имеет алюминиевый односкоростной двигатель. Изделие предназначено для установки в системах отопления небольших коттеджей. Способ соединения с трубопроводом – фланцевый. Монтаж насоса производится непосредственно в трубопровод.

Характеристики:

производительность – 9600 л./час.;
потребляемая мощность – 550 Вт;

Достоинства:

большой напор;
надёжность;
высокий КПД.

Недостатки:

необходимость приварки к трубопроводу ответных фланцев;
высокая стоимость.

WWQ CN 25/60-180

Страна производитель – Россия. Модель трёхскоростная с мокрым керамическим ротором. Насос предназначен для установки в системе отопления домов малой этажности.

Характеристики:

производительность – 58 л./мин.;
потребляемая мощность – 90 Вт;

Достоинства:

защита от перегрева;
простота обслуживания и эксплуатации.

Главный недостаток:

короткий сетевой кабель.

Виды и характеристики

Циркуляционный насос — это устройство центробежного типа, рабочее колесо которого производит забор и выброс жидкости в заданном направлении. Как и все подобные устройства, он работает на всасывание и нагнетание с одинаковой эффективностью. Учитывая специфику использования, эти качества для него являются основными.

Существует две основные разновидности циркуляционных насосов:

С мокрым ротором

Рабочее колесо этих насосов устанавливается непосредственно на вал двигателя. Корпус насоса герметичен, а на валу ставят сальник, защищающий от протечек. Для бытовых систем такие конструкции считаются наиболее подходящими, так как не создают шума во время работы. Кроме того, насосы с мокрым ротором способны самостоятельно удалять воздушные пробки, а жидкость обеспечивает смазку и охлаждение электродвигателя;

С сухим ротором

Насос и двигатель представляют собой два отдельных узла, соединенных при помощи муфты или фланца. Такие конструкции предназначены для работы в крупных отопительных системах, так как могут перекачивать большие объемы жидкостей. Основным недостатком сухих насосов является высокий уровень шума во время работы, что недопустимо в домашних условиях.

Насосы: 1-С мокрым ротором 2-С сухим ротором

Основные технические характеристики циркуляционных насосов:

Производительность. Это величина, показывающая количество теплоносителя, перекачиваемого насосом в единицу времени. Определяет способность установки обеспечить заданную скорость движения жидкости для имеющегося объема системы;
Напор. Часто их путают, но это ошибочный подход. Напор показывает, на какую высоту способен данный насос поднять столб жидкости. Для отопительных систем домов в несколько этажей такой показатель очень важен, так как гидравлическое сопротивление в контурах высоко и его надо преодолеть;
Мощность двигателя. Этот показатель важен потому, что недостаточная мощность не позволит насосу выполнять свои задачи, а избыточная заставит трубы сильно шуметь;
Максимальная температура. Поскольку речь идет об отопительной системе, теплоноситель горячий. Если насос не способен работать в таких условиях, его заклинит, появятся протечки и другие проблемы. Необходимо учитывать, что при вращении детали устройства нагреваются, и дополнительный подъем температуры для них иногда становится чрезмерной нагрузкой.
Присоединительные размеры. монтаж насоса несложен, но для него нужны соответствующие элементы. Их следует подбирать сразу после покупки насоса, чтобы не оказаться в сложном положении во время монтажа;
Производитель. Этот фактор не настолько заметно влияет на работу системы, но продукция известных и надежных фирм значительно долговечнее и не создает таких проблем, как изделия малоизвестных компаний.

Рекомендуется при покупке внимательно изучить технические характеристики насоса и сравнить их с условиями работы в имеющемся контуре. Следует выбирать устройства, способные выдерживать температуру 110°.

Как выбрать циркуляционный насос для отопления частного дома

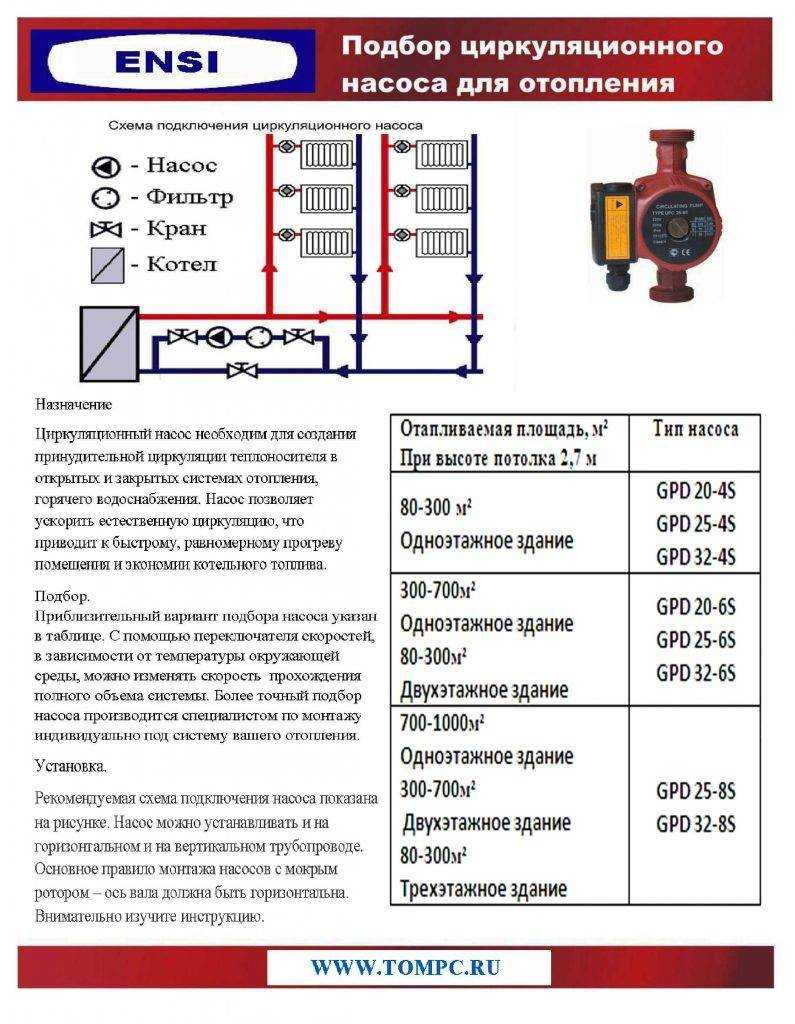

Характеристики любого оборудования выбираются с учётом условий его будущей эксплуатации. Как выбрать насос для отопления частного дома? Можно воспользоваться справочными таблицами, в которых приведены необходимые сведения в зависимости от квадратуры строения. Если такой вариант не устраивает, стоит выполнить расчёт, который позволит получить более точные значения.

Выбрать насос достаточно сложно

Расчёт производительности помпы

Производительность насоса можно рассчитать по следующей формуле:

G = M / DТ x Cт, где:

М – мощность котла, который будет использоваться для отопления дома, Вт;
DТ – перепад температур в отопительном контуре;
Ст – коэффициент, зависящий от удельной теплоёмкости теплоносителя.

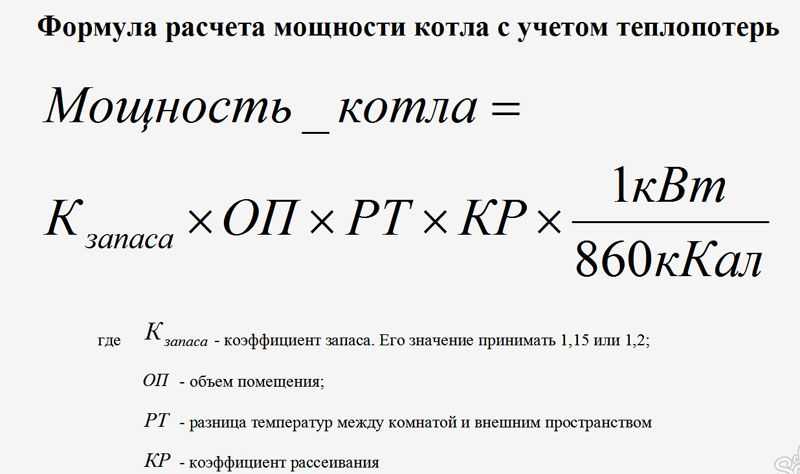

Мощность котла можно найти по формуле

Мощность котла можно определить исходя из того, что на каждый м? коттеджа или загородного дома требуется 100 Вт мощности, для многоквартирных зданий - 70 Вт. При наличии дополнительной термоизоляции наружных стен мощность получают путём умножения 50 кВт на квадратуру дома. Для холодных регионов расчётное значение для частных домов увеличивают до 175 Вт, для многоэтажных – до 101 Вт.

При расчёте мощности котла учитывают теплопотери

Если расчёт производительности циркуляционного насоса кажется слишком трудоёмким, предлагаем воспользоваться калькулятором. Выбирая нужные позиции и вводя недостающие данные, можно получить искомое значение.

Калькулятор расчёта производительности циркуляционного насоса

Напор устройства

От данного параметра зависит, сможет ли насос преодолеть усилие, создаваемое гидравлическим сопротивлением отопительной системы. Если вертикальный подъём компенсируется усилием, создаваемым на нисходящих участках контура, то трубы, вентили, теплообменники и другие элементы создают значительное сопротивление. Это сильно усложняет порядок расчёта.

Напор циркуляционного насоса определяют путём умножения протяжённости отопительного контура на удельное сопротивление трубы и коэффициент, зависящий от количества запорных вентилей, терморегуляторов и других элементов системы.

Напор устройства должен быть достаточным

Предлагаем уважаемым читателям воспользоваться специально разработанным нашей командой калькулятором.

Калькулятор расчёта напора циркуляционного насоса

Расчёт мощности циркуляционного насоса для системы отопления

Для укрупнённого расчёта циркуляционного насоса для системы отопления можно воспользоваться следующей формулой:

N = Nк / DT, где

N – искомое значение;
Nк – мощность котла, используемого для отопления дома;
DT – разность температур в прямом и обратном контуре. В большинстве систем не превышает 15°С.

Мощность зависит от разности температур прямого и обратного контура

На что ещё обратить внимание

При выборе подходящей модели стоит также обратить внимание на занятость циркуляционного насоса. Для периодического включения оборудования зимой достаточно недорогой модели с небольшой мощностью

В этом случае помпа будет выполнять вспомогательную функцию. При большой протяжённости трубопровода без циркуляционного насоса теплоноситель будет двигаться медленно. Для такой системы потребуется мощная модель, допускающая постоянную эксплуатацию.

Производители предлагают агрегаты, конструктивное исполнение которых позволяет изменять скорость их работы. В большинстве случаев речь идёт о трёхступенчатой регулировке. Пользователь может подобрать оптимальный режим работы отопительной системы в зависимости от погодных условий. Некоторые модели имеют систему автоматической регулировки мощности.

При выборе также стоит обратить внимание на:

максимальное давление в системе. В частных домах оно редко превышает 4 атм (при нормальном режиме работы - около 2 атм);
материал корпус. Предпочтительным является чугун. Изделия с корпусом из термостойкого пластика обойдутся дешевле;
присоединительные размеры. Возможно, потребуется переходник;
наличие и тип защиты. Особенно актуальна защита от перегрева. При её наличии срок службы помпы значительно возрастает.

Периодичность включения – важный критерий при выборе

Сравнение некоторых производителей

Для этого можно взять самые популярные модели таких брендов, как:

Все, перечисленные ниже устройства имеют мокрый ротор .

Grundfos UPS 32-80

У этого прибора :

напор 7,5 м.;
производительность 11000 кг/час;
потребляемая мощность до 220 ВТ;
температура жидкости — 2 — 110° С;
цена от 13800 до 16000 рос. Рублей.

Отзывы говорят об очень высокой надёжности, мощности и как следствие цене.

SPERONI SCR 25/60-180

Показатели прибора следующие :

напор до 6 м.;
пропускает около 4000 кг/ч;
выдерживает температуру носителя до 110 градусов по Цельсия;
стоит около 3600 руб.

Отзывы в целом положительные.

Беламос BRS 25 / 4G

Устройство со следующими характеристиками :

напор 4,5 м.;
пропускная способность 2800 кг/ч.;
мощность 72 Вт;
допустимая температура носителя от 2 до 110° C;
стоимость от 2 до 3 тыс. руб.

По отзывам, продукт не слишком качественный, но вполне приемлемый за его цену.

ДЖИЛЕКС Циркуль 25-40

Данный прибор имеет :

напор до 4 метров;
производительность около 3000 кг/час;
мощность 32 — 65 Вт;
допустимая температура воды от 10 до 110° C;
цену 3600 рублей.

Учитывая общие тенденции, можно отметить, что с ценой растут числовые значение параметров и надёжность оборудования. Какому производителю отдавать предпочтение будет решать непосредственно будущий владелец таких устройств. Пока же, надо рассмотреть, как правильно их подключать.

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Здравствуйте. Моя ситуация, насос 25 х 60 стоит сразу после электрокотла на 6 квт, далее магистраль из трубы 40 мм идёт в баню (там три стальных радиатора) и возвращается к котлу; после насоса ответвление вверх, далее 4 м, вниз, окольцовывает дом 50 кв. м. через кухню, далее через спальню, где удваивается, потом зал, где утраивается и вливается в обратку котла; в бане ответвление 40 мм вверх, выходит из бани, входит на 2 этаж дома 40 кв. м. (там два чугунных радиатора) и возвращается в баню в обратку; на второй этаж тепло не пошло; идея установить второй насос в бане на подачу после ответвления; общая длина трубопровода 125 м. Насколько решение правильное?

Идея правильная — слишком длинная трасса для одного насоса.

3 На что обратить внимание?

Прежде чем приступить к выбору насоса для системы отопления, следует определиться, какие характеристики он должен иметь

Какой нужен аппарат для отопления частного дома и на что обратить внимание, чтобы сделать оптимальный выбор циркуляционного насоса для системы отопления:

общая отапливаемая площадь помещения;
необходимый уровень температуры в здании;
тип топлива;
число этажей в помещении;
какую функциональность и тип имеет отопительный котел;
давление жидкости в контуре и температура на выходе и входе котла.

Циркуляционный насос с сухим ротором

Циркуляционный насос может устанавливаться двумя способами. Это также влияет на подбор насоса для отопления.

Встраивается непосредственно в котел – наблюдается во многих современных моделях.
Вваривается помпа как отдельная часть отопительного контура. Применяется чаще в старых моделях отопительных котлов. Циркуляция воды в системах происходила за счет разницы в плотности и массе холодного и горячего теплоносителя. Трубы в таких системах располагали под уклоном. Внедрение циркуляционной помпы в такую систему увеличивает скорость передвижения теплоносителя и, следовательно, быстрее осуществляется обогрев помещения.

В вопросе, как подобрать насос, учитывают также характерные особенности системы отопления.

Тип системы отопления. Для сетей с естественной циркуляцией рекомендуют устанавливать устройство с мокрым ротором мощностью до 50-60 Вт. Если циркуляция принудительная, необходим более мощный агрегат до 80 Вт, если есть уклон, и до 90 Вт без уклона.
Отапливаемая площадь и объем теплоносителя. Чем выше эти параметры, тем более мощный необходим механизм. Для расчета точной мощности аппарата рекомендуется обратиться к телотехнику.
Ограничение на предельный уровень шума. Для отопления частного дома, где не предусмотрено отдельное помещение для насоса на достаточном расстоянии от жилых комнат, не рекомендуют выбирать аппараты с сухим ротором.
Техническое состояние системы отопления. К новой системе отопления подойдет любая помпа. Для систем, возраст которых 15-20 лет и больше, необходимо учесть наличие примесей в жидкости. К расчетной мощности прибавляют 25-35%, особенно при выборе аппарата с мокрым двигателем. Однако для старых сетей лучше подойдет аппарат с сухим ротором, потому как он менее чувствителен к качеству жидкости.

Назначение и виды циркуляционных насосов

Изделие представляет собой компактный нагнетатель центробежного типа, обеспечивающий принудительное перемещение жидкости по замкнутому контуру. Использование циркуляционного насоса в контуре отопления позволяет существенно увеличить скорость и равномерность нагрева отапливаемого помещения. Кроме этого, следует отметить, что эффективный обогрев коттеджа или квартиры площадью более 100 м2 без обеспечения принудительного перемещения теплоносителя по трубопроводам, практически невозможно.

Существует три разновидности циркуляционных нагнетателей:

1. Агрегаты «мокрого» типа из-за невысокого КПД (порядка 55%) применяются преимущественно в бытовых магистралях. Особенностью таких систем является то, что все элементы установки работают в непосредственном контакте с теплоносителем. Смазка подшипниковых узлов и охлаждение трущихся поверхностей так же осуществляется рабочей средой.

К отличительным особенностям «мокрых» установок относятся:

Размещение ротора в герметичном стакане из нержавеющей стали;
Все узлы непосредственно контактируют с транспортируемой жидкостью;
В процессе транспортировки, осуществляется постоянный отвод тепла и смазка трущихся поверхностей.

Функционирование «мокрых» моделей характеризуется низким уровнем шума и устойчивостью давления на выходе, кроме этого, практически не требуется техническое обслуживание до полного износа или выхода из строя какого-либо элемента.

Попадание воздуха в корпус устройства «мокрого» типа может вызвать повышенный износ вращающихся деталей, перегрев подшипниковых узлов и преждевременный выход из строя всей установки.

2. Помпы «сухого» типа характеризуются высоким КПД до (80%), что дает возможность применять их для принудительного перемещения жидкости в схемах со значительной длиной трубопроводов. Основным их отличием является полная герметизация камеры крыльчатки, позволяющая полностью исключить соприкосновение теплоносителя с подшипниками и другими элементами.

Главным преимуществом агрегатов с «сухим» ротором является возможность функционирования при попадании воздуха в камеру крыльчатки, иными словами, такие нагнетатели сохраняют работоспособность при завоздушивании.

Еще одним достоинством таких моделей по сравнению с агрегатами «мокрого» типа является лучшее охлаждение узлов, поскольку они не контактируют с разогретым теплоносителем.

Кроме этого, все подшипниковые узлы и элементы надежно защищены от воздействия абразивной взвеси. Вредному воздействию подвержены только крыльчатка и внутренние стенки корпуса. Такая компоновка дает возможность использовать «сухие» циркуляционные нагнетатели в системе отопления с открытым контуром, где вероятность загрязнения теплоносителя значительно выше, чем в закрытых контурах.

К недостаткам такой компоновки можно отнести:

Повышенный уровень шума;
Отсутствие постоянной смазки трущихся поверхностей;
Сложную конструкцию уплотнений, снижающую надежность изделия.

Указанные недостатки «сухих» нагнетателей не имеют принципиального значения, поскольку шумность устройства практически не имеет значения в производственных зданиях, а своевременное техническое обслуживание позволяет избежать протечки теплоносителя.

3. Нагнетатели с регулируемой частотой вращения крыльчатки позволяют варьировать угловую скорость турбины, обеспечивая тем самым:

Оптимальные параметры теплогенератора;
Поддержание заданного значения температуры во всех радиаторах;
Уменьшение температуры теплоносителя при сохранении температуры в помещении, за счет ускорения транспортировки теплоносителя.

В специализированных магазинах можно найти одно-, двух-, трех-, и четырехскоростные нагнетатели. Изменение скорости производится с помощью использования различных схем коммутации. Существуют нагнетатели с бесступенчатой регулировкой частоты вращения рабочего колеса, однако их стоимость находится за пределами бюджетного сегмента.

Устройство циркуляционного насоса для отопления

Устройство циркуляционного насоса — реализация стандартной схемы центробежной машины.

В основные конструкционные узлы входят:
корпус;
ротор, передающий вращение от вала двигателя блоку турбины;
крыльчатка турбины с наклонными лопатками, которую еще называют рабочим колесом;
средства уплотнения, изоляции от воды или теплоносителя;
основная электрическая схема, переключающая режимы работы и осуществляющая контроль параметров двигателя.

Насосы для циркуляции могут иметь различную форму корпуса и расположение отводных и входных патрубков. Это сделано, чтобы устройство просто монтировалось, обслуживалось в условиях эксплуатации, для которого оно разработано. В частности, подбор можно сделать по типу подключения: с фланцем, резьбовым соединением, гайкой.

Циркулирующий насос имеет небольшие габариты. Его часто встраивают непосредственно во внутреннюю полость корпуса бытовых газовых котлов отопления. В сборе с ним могут устанавливаться устройства безопасности.

Малые размеры нагнетателя легко понять, если учесть назначение циркуляционных насосов. От них не требуется рекордная мощность подачи жидкости. Фактически, они двигают воду буквально в горизонтальном направлении.

Задача циркуляционных насосов — преодолевать гидравлическое сопротивление трубопроводов. Если рассматривается коллекторная группа теплого пола, нагнетатель занят созданием потока очень малого объема как такового, так как никаких значимых гравитационных сил в отопительной схеме этого типа не существует.

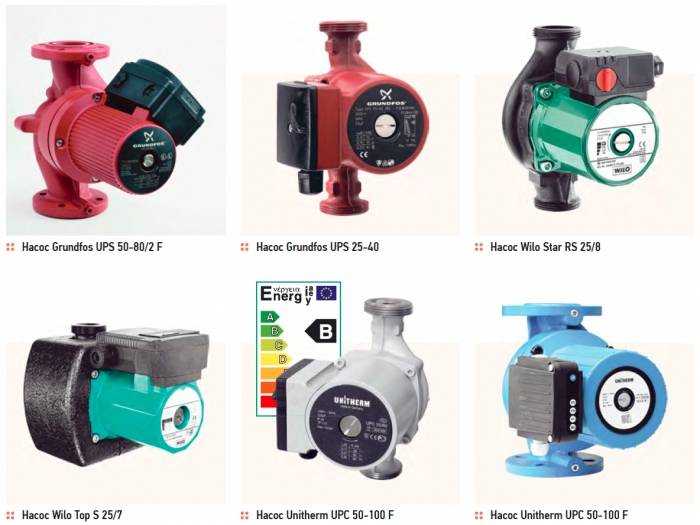

Виды циркуляционных насосов

В результате работы насоса получается некоторое разряжение на входе и нужное давление (компрессия) — на выходе.

Все циркуляционные насосы в зависимости от конструктивных особенностей классифицируются на два типа (вида):
«сухого» типа (с сухим ротором);
«влажного» типа (с влажным ротором).

Насосы «сухого» типа характеризуются тем, что их ротор при работе сам не контактирует с рабочей жидкостью контура отопления. Он от нее надежно изолирован скользящим уплотнителем — кольцом.

Такие насосы обладают довольно высоким КПД — до 75-85%, но работают с некоторым уровнем шума. По размерам они больше, чем их «влажные» аналоги, и требуют особой подводки труб контура.

В насосах «влажного» типа сам вращающийся ротор находится в контакте с перекачиваемой жидкостью-теплоносителем, а изолирована от нее неподвижная часть электродвигателя — статор.

Взаимодействием с жидкостью достигается необходимая смазка деталей ротора и бесшумность работы всей помпы в целом. Обычно насосы имеют встроенный ступенчатый регулятор скорости. Циркуляционные насосы «влажного» типа могут работать годами, а порой и десятки лет, не требуя никакого обслуживания.

Но они имеют низкий КПД — всего 50-65%. Насосы такого типа получили наибольшее распространение в частных бытовых системах отопления именно из-за своих небольших размеров и бесшумностью при работе. Данные аспекты являются одними из ряда других при выборе циркуляционного насоса для контура отопления вашего дома. Но существует и другие аспекты выбора.

Повысительный насос для отопления

Главное отличие циркуляционного насоса от повысительного (нагнетательного) — функция. Обеспечение движения жидкости по системе водоснабжения/отопления и создание повышенного давления на определенных участках — разные задачи.

Задача повысительного (нагнетательного) насоса — поднятие давления на определенном участке. Это узкопрофильное оборудование, из-за чего производители не могут похвастаться огромным количеством моделей. Впрочем, ассортимент достаточен
