Как поставить счётчики на отопление в квартиру: пошаговое описание порядка установки с фото

По каким параметрам нужно выбирать счетчик для отопления?

Если вы твердо решили, что следует взять учет тепла в свои руки, но вы ещё не определились, как теплосчетчик правильно выбрать, то нужно учитывать параметры, как отопительной системы, так и самого теплоносителя (воды). Вам следует узнать следующее:

1. Подаётся ли отопление в подвал, имеется ли там освещение и вентиляция. Чаще всего тепловой узел ставят в подвале;
2. В каком месте отопительные трубы идут в подвал. Правила указывают, что нахождение теплового узла должно быть рядом с задвижками;
3. Сколько там воды;
4. Проверьте уровень давления теплоносителя (чаще всего это указывается в тепловом узле);
5. Узнайте, до какой температуры нагревается теплоноситель и как её регулировать;
6. Количество входящий в дом труб и сколько из них задействовано в отопительной системе;
7. Каким материалом проводилась теплоизоляция труб (если проводилась);
8. Количество квартир в доме и общее количество жильцов;
9. Задействована ли циркуляция горячей воды.

Если вам удалось собрать все эти сведения, то можете приступать непосредственно к выбору счетчика. Но как понимаете – сбор такого количества информации предполагает немалых энергетических и временных затрат (как минимум пару недель), так что лучше доверить эту работу проектировщикам.

Рекомендации по выбору прибора и его монтажу

Для корректного учета малого расхода теплоносителя, идущего на обогрев квартиры, применяется 2 типа бытовых теплосчетчиков:

• механические (иначе – тахометрические);
• ультразвуковые.

Примечание. Технические параметры приборов коммерческого учета определяют инженеры – проектировщики на основании расчета.

Так выглядят тахометрические приборы учета тепловой энергии

Чтобы понять разницу между ними и сделать правильный выбор, нужно немного понимать, как работает счетчик тепла. Он состоит из трех основных элементов, выполняющих свои функции:

1. Расходомер, чья задача – определить количество воды, протекающей через сечение трубы за единицу времени. Врезается в подающий трубопровод.
2. Датчики температуры прямого и обратного потока (термопреобразователи сопротивления).
3. Блок электронного вычислителя. Получая сигналы от датчиков и расходомера, аппарат производит расчет потребленного тепла по формуле, заложенной в программу. Результат отражается на дисплее и может передаваться поставщику через GSM-связь либо интернет.

Ультразвуковые тепломеры, предназначенные для установки в квартирах

Важный момент. Теплоснабжающие организации при выдаче технических условий настоятельно рекомендуют ставить ультразвуковые теплосчетчики на квартиру. Причина не только в надежности и долговечности. Недобросовестные квартиросъемщики только и думают, как обмануть любые счетчики, в том числе и тепловые (например, остановить с помощью магнитов). Принцип работы ультразвукового прибора не позволяет повлиять на показания незаконным путем.

Накладной измеритель тепла от известного европейского бренда Danfoss

Нельзя не упомянуть о еще одной разновидности анализаторов расхода теплоты – накладных приборчиках, устанавливаемых прямо на батарею (так называемые пропорционализаторы). Они определяют потребление энергии по температуре теплоотдающей поверхности и воздуха в комнате, только нужно заранее вложить технические параметры радиатора в память прибора.

Пропорционализаторы широко применяются в Западной Европе, но на постсоветском пространстве они пока не востребованы из-за несогласованности в законодательстве. Тем не менее, в крупных городах уже наработан некоторый опыт успешного использования подобных тепломеров, о чем рассказано на видео:

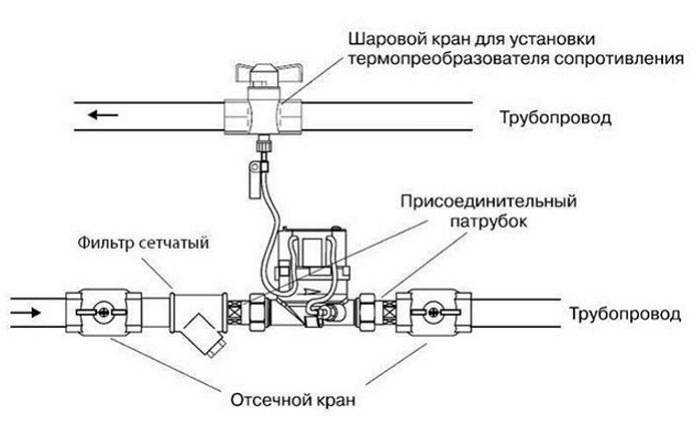

Как говорилось ранее, монтаж счетчика тепловой энергии производится персоналом лицензированной фирмы. Вы можете лишь проконтролировать их работу, зная, что расходомер ставится на подающем трубопроводе, а датчики врезаются на подачу и в обратку. Причем в новых моделях датчик бывает один – для обратной магистрали, а измеритель температуры подачи встроен в корпус расходомера.

Как правило, современные теплосчетчики не нуждаются в соблюдении измерительных участков (прямых труб определенной длины до и после прибора).

Регистрация и поверка

Если счетчик для системы обогрева устанавливает лицензированная компания, способная самостоятельно и профессионально выполнить проектную документацию, монтажные работы и последующее за этим техобслуживание учетных приборов, о ее специалисты смогут выполнить полный комплекс требуемых мероприятий, вплоть до регистрации учетного прибора и ввода его в эксплуатацию.

Новый прибор по учету тепловой энергии реализуется с первичной проверкой, которая выполняется заводом-изготовителем. Подтверждением такого мероприятия является специальное клеймо в виде наклейки и соответствующая запись, исполненная как на приборе, так и в сопроводительной документации.

Следующую проверку прибора выполняют после того, как истек срок межпроверочного интервала. В таких случаях владельцам необходимо обращаться:

• в местные отделы;
• коммерческие организации, обладающие подобными полномочиями;
• на сервисные центры производителей.

Большинство компаний, реализующих учетные приборы тепла, выполняют их последующее техобслуживание, беря на себя функции организации очередной поверки.

Выбор прибора учета

По назначению отопительные счетчики подразделяются на промышленные (они же используются в качестве общедомовых) и индивидуальные (квартирные).

Квартирный прибор имеет каналы малого сечения (в пределах 2 сантиметров). Диапазон измерений потока теплоносителя – от 0,6 до 2,5 кубометров за час. В комплектацию чаще всего входят:

• датчик тепла;
• собственно счетчик с вычислителем;
• регуляторы давления, расхода, сопротивления (дополнительно).

На счетчик устанавливается вычислитель, подсоединяются два провода с датчиками – один на подающую трубу, другой на отводящую. По разнице температур между ними определяется количество расходуемого тепла.

Общедомовой прибор отличается от квартирного в основном размерами: диаметр канала – от 2,5 до 30 см.

Механический теплосчетчик Пульсар

По особенностям устройства приборы делятся на ультразвуковые и механические (тахометрические). Также бывают вихревые и электромагнитные счетчики на отопление, но они менее распространены для индивидуального использования.

В конструкцию механического входят вычислитель и роторный водосчетчик. Рабочий орган – крыльчатка (винт), которая вращается под действием проходящего теплоносителя. Количество тепла определяется по числу вращений.

Конструкция механического счетчика для отопления

Прибор стоит сравнительно недорого. При диаметре трубопровода до 3,2 см покупка обойдется на 15 процентов дешевле, чем ультразвуковой счетчик. Ремонт тоже недорогой.

К минусам следует отнести уязвимость для жесткой воды с ржавчиной или накипью: частицы забивают расходомеры и фильтры, что снижает ресурс. Обязательна установка магнитно-сетчатого фильтра для грубой очистки воды. Но и в этом случае время эксплуатации не превышает 5 лет.

Главный рабочий орган ультразвукового счетчика тепла – пара устройств: излучатель и приемник ультразвуковых сигналов. Сигналы передаются сквозь поток воды. Время передачи зависит от скорости потока: по времени вычисляется скорость и, соответственно, расход.

Плюсы у/з счетчика:

• точность показаний выше, чем у механического. Соответственно, расчет отопления по счетчику в многоквартирном доме у этих моделей более корректный;
• рабочий ресурс больше (срок службы 10 лет).

Ультразвуковой прибор учета тепла

Сам у/з прибор менее чувствителен к качеству воды, чем механический, но от чистоты теплоносителя зависит корректность показаний. На точность влияют загрязнения, а также пузырьки воздуха. Чтобы избежать появления пузырьков, счетчик устанавливается строго на прямом участке магистрали (не короче 1 метра).

Классификация и принцип работы счетчиков тепла

Приоритетным принципом работы всех подобных изделий по учету тепловой энергии являются показания при определенной температуре воды.

Всякий прибор по начислению тепла состоит из трех составляющих элементов:

• Датчик;
• Узел по распределению, напору и сопротивлению жидкости;
• Устройство для учета принятой тепловой энергии.

Схема принципа работы общедомового счетчика тепла

Кроме того, счетчики подразделяются по назначению. Они бывают для индивидуального и промышленного (домового) использования.

Устройства для домов с автономным отоплением и квартир отличаются от домовых более точной регулировкой.

Приборы учета тепловой энергии домового использования подразделяются на несколько видов:

• Механические;
• Электромагнитные;
• Ультразвуковые;
• Вихревые приборы.

Чтобы лучше понять принципиальную работу у них, рассмотрим каждую разновидность подробнее.

Тахометрические приборы

Наиболее доступными по цене и понятными с точки зрения обывателя являются механические устройства. У таких приборов в качестве измерителя является крутящийся барабан в виде небольшой турбины.

Тахометрический теплосчетчик

Во вращение он приходит от напора теплоносителя, благодаря которому и происходит учет потребления воды. Обычно тахометрические счетчики снабжаются двумя расходомерами (на подводящем и отводящем патрубке), элементом сопротивления и тепловычислителем.

Иногда устройства обеспечиваются датчиками давления. У таких счетчиков обязательно должны быть установлены фильтры при входе. Если аппаратура запущена в эксплуатацию без них, то наличие механических примесей (частицы песка, гравия, ржавчины) подействует на работу прибора, и он будет производить искаженные показания.

Электромагнитные устройства

У данного устройства принцип работы базируется на проявлении электромагнитной индукции. Внутри изделия находится несколько магнитов, создающих одноименное поле.

Электромагнитный теплосчетчик

Как известно, вода является хорошим проводником и когда она проходит в магнитном поле, там образуется электрический ток. При этом величина его прямо пропорциональна скорости потока жидкости.

Выработанный электрический ток попадает в вычислительный узел. А так как разница в величинах тока маленькая, такие приборы требуют правильного монтажа и особых условий работы.

Показания данных будут искажены, если устройство подключено с нарушением требуемого уровня (вертикального вместо горизонтальной разводки отопления в многоэтажке). А также в месте соединения не должно быть более узкого пропускного канала.

И еще один фактор, влияющий на достоверность информации у теплоносителей такого типа — в воде исключается присутствие железа во всяком виде (окалины, ржавчины).

Ультразвуковой учет тепла

Счетчики с ультразвуковым излучением отличаются необычным принципом действия и высокой стоимостью. Оригинальность заключается в замере прохождения волны через жидкость, в зависимости от скорости теплоносителя.

Ультразвуковой теплосчетчик

Другими словами, расход рассчитывается по времени, за которое сигнал поступает от источника излучения к приемнику

В данных изделиях важно строгое размещение устройств на одной линии

Вихревой учет тепла

Приборы турбулентного вида выделяются особым измерением. На пути теплоносителя в трубопроводе находится призма, являющаяся преградой, при этом возникает вихревой поток.

Вихревой теплосчетчик

Число вихревых ответвлений регистрируется специальными датчиками и расходомерами, которые находятся на определенном расстоянии от призмы. И чем сильнее скорость потока, тем образуется большее число вихрей.

Виды тепловых счетчиков

Различают несколько видов счетчиков на отопление в квартиру. Каждый из них имеет определенные недостатки, идеального варианта нет, но выбор делать приходится. Предлагаем рассмотреть технические характеристики и особенности каждого прибора.

Механические

Их второе название – тахометрические. По своей сути они напоминают простые счетчики учета воды – имеют под крышкой корпуса крыльчатку. По варианту монтажа такие устройства разделяются на турбинные и винтовые. Приборы плохо реагируют на примеси в воде механического характера, поэтому на входе теплового носителя устанавливается фильтр грубой чистки. Достоинство счетчиков этого вида в приемлемой стоимости, что и придает им популярность.

Механический счетчик тепла

Электромагнитные

Приборы с широким функциональным диапазоном, но стоят дороже остальных видов. Если в воде присутствуют примеси, точность замеров понижается.

Вихревые

Внутри счетчика имеется небольшое препятствие, после которого тепловой носитель начинает закручиваться вихрями. По скоростному режиму их движения определяется поступательная скорость горячей воды. Главное отличие от других приборов – устанавливаются вихревые модели между трубами подачи и обратки.

Ультразвуковые

Такие теплосчетчики для отопления являются высокоточными приборами, стоят достаточно дорого. Оценка количества теплового носителя основана на скорости прохождения ультразвуков. Конструктивно прибор состоит из двух частей, устанавливаемых на подачу и обратку. Точность замеров ухудшится, если в воде окажутся механические примеси или воздушные пузырьки, поэтому на подаче перед прибором рекомендуется выполнить монтаж фильтра.

Приобретая счетчик, необходимо обратить внимание на сертификат качества, в котором отмечаются сведения о поверке прибора. Кроме того, в документе проставляется дата поверки и наименование организации, которая ее провела.

Места установки приборов учета

Экономическая выгода, которую дает счетчик отопления в квартире, очевидна. Используя его, вы будете оплачивать не просто услуги по обогреву, а количество тепловой энергии, попадающей в квартиру. Ведь ни для кого не секрет, что часто коммунальные службы не придерживаются нормативов, и температура в домах опускается ниже установленного уровня.

Часто температура батарей не соответствует нормативной

Инструкция, регламентирующая процедуру установки приборов учета, предусматривает два места, где они могут быть установлены:

• на центральном коллекторе дома – в этом случае будут учитываться услуги, оказанные обитателям всех квартир, подключенных к стояку;

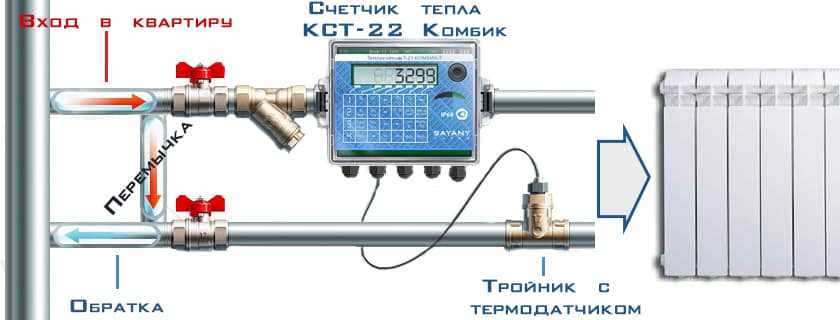

• на индивидуальных входных патрубках – здесь квартирный счетчик отопления будет считать ваши собственные расходы тепла, которые и следует оплачивать.

Учет общедомовых затрат

Наиболее простой и недорогой способ – установить прибор учета в подвале, на магистральном стояке, подающем теплоноситель в квартиры. В этом случае устройство, цена которого достаточно высока, будет куплено в складчину и не нанесет непоправимого ущерба семейному бюджету.

Перед тем как оплачивать услуги по отоплению, нужно снять показания прибора и разделить их на всех жильцов с учетом площади квартир. Если счета, выставленные эксплуатационной организацией, не совпадают с данными, полученными в результате расчетов, можно принудить недобросовестного поставщика возвратить перечисленные ранее денежные средства.

На фото – прибор учета, установленный на центральном коллекторе

Общие счетчики для отопления могут монтироваться с согласия всех жильцов дома или подъезда. Решение необходимо закрепить протоколом. Только так оно будет легитимным. На основании этого документа и следует обращаться в соответствующие органы для получения разрешения на установку счетчика общего пользования.

Учет индивидуальных затрат

Описанный выше вариант имеет несколько недостатков.

В частности, этот прибор будет считать не только поставленную в вашу квартиру тепловую энергию, но и теплопотери, которые происходят:

• в недостаточно утепленных магистральных трубах, проходящих по подвалам и техническим этажам;
• в холодном подъезде;
• в квартирах недобросовестных жильцов, не принимающих меры по увеличению энергоэффективности жилищ.

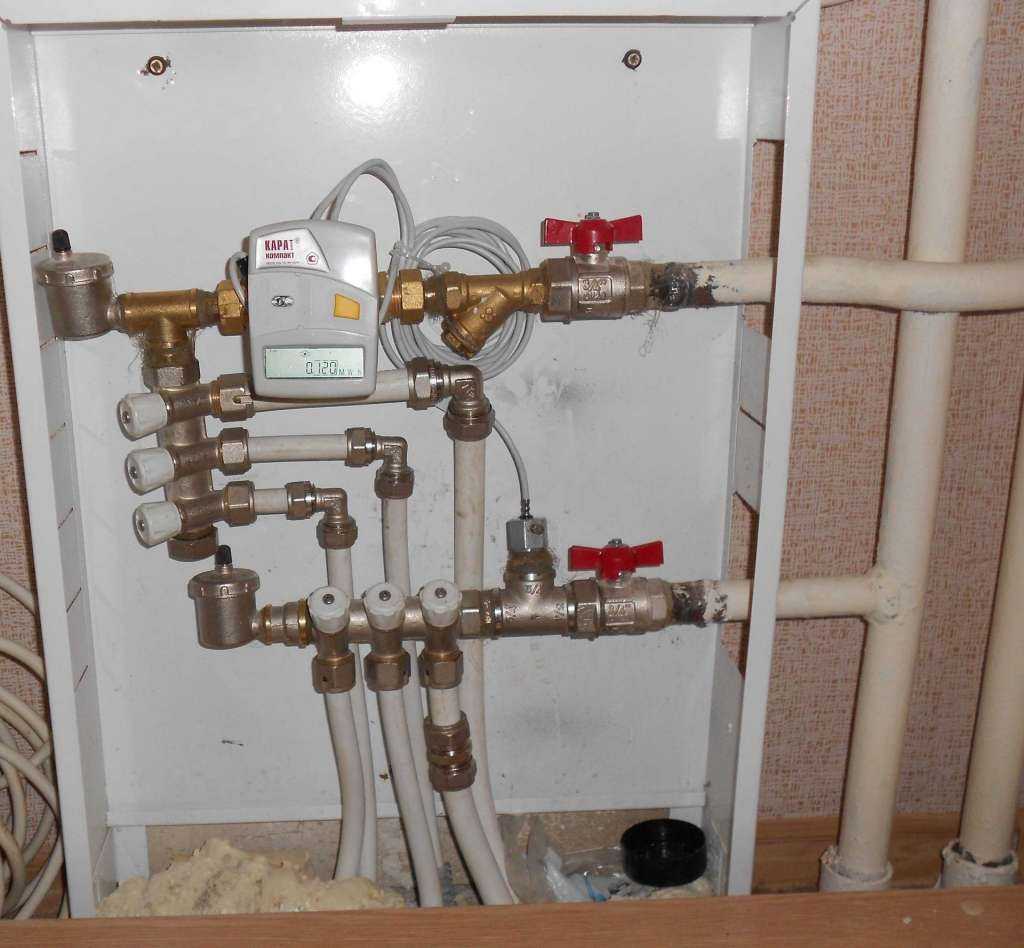

Счетчик отопления в квартире позволяет учитывать затраты более точно

Учитывая изложенное, желательно все же ставить счетчик на отопление в квартире. Хотя на это придется потратить значительно больше денег, вы, несомненно, ощутите экономический результат, когда счета за отопление уменьшатся.

Но и в этом случае вам придется столкнуться с определенными трудностями:

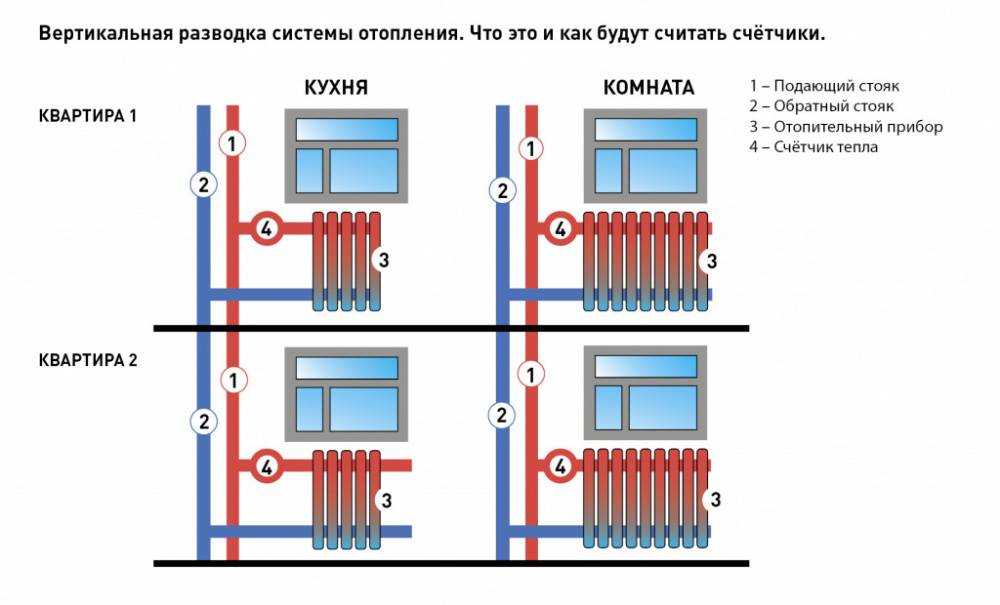

1. В многоквартирных домах старой постройки применялась вертикальная схема разводки труб отопления. Это значит, что к каждому радиатору подходит отдельная труба, идущая от соседей. Следовательно, необходимо и такое же количество учетных приборов, что абсолютно не выгодно.
   Решить проблему помогут счетчики отопления в квартире, которые устанавливаются непосредственно на радиаторы отопления. Но монтаж таких приборов нужно согласовать с эксплуатационной конторой, так как их показания не везде могут быть использованы для учета полученного тепла.
2. Также зафиксировать количество полученной тепловой энергии в квартирах с вертикальной разводкой можно с помощью распределителей. Они вычисляют объем и качество поступающего теплоносителя на основании разницы температур поверхности батареи и воздуха в комнате.

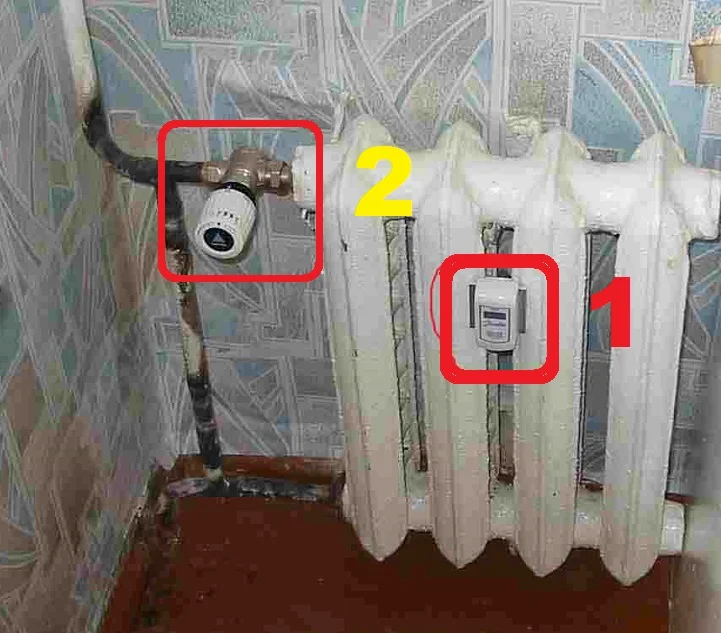

Цифровые приборы учета могут устанавливаться на радиаторы отопления

1. Самый простой вариант – установка общедомового счетчика. Этот вариант был подробно рассмотрен в предыдущем разделе.

Что же касается более современных домов, то в них теплоноситель протекает по горизонтально расположенным трубам, запитанным от вертикального стояка. В этом случае можно легко организовать отопление по счетчику. Достаточно лишь купить понравившуюся вам разновидность прибора учета.

Целесообразность установки счетчиков

Расходы на отопление с каждым годом увеличиваются, и многие решаются на установку индивидуального счетчика отопления. Сделать это вполне реально, если на доме установлен общедомовой учетный узел. Еще одно условие – разводка отопления по горизонтали. Проблема в том, что большинство многоквартирных домов имеют вертикальную разводку, в комнатах проходят стояки, запитывающие радиаторы. В этом случае счетчик придется монтировать на все стояки, а это мероприятие не из дешевых.

Обладателям горизонтального типа разводки установка в квартире счетчиков на отопление принесет неоспоримую выгоду, которая будет зависеть только от тепловых потерь в вашем помещении. В случае, когда ваша квартира не угловая, в ней мало стен, граничащих с улицей, установлены непродуваемые окна, хорошо утеплена входная дверь – выгода получится большой. Установив учетный прибор, вы сами сможете убедиться, что новая плата окажется значительно меньше, чем начисления на общих основаниях.

Это не все. На сегодняшний день начисляют оплату на обогрев по учетным приборам только в том случае, когда они установлены и введены в действие во всех квартирах и нежилых помещениях вашего дома. Реально это для только что построенных домов, которые уже сдаются с установленными приборами. В прочих домах подобные случаи еще редки, и это продолжает вселять сомнения в целесообразность подобных действий.

Какой установить: индивидуальный или общедомовой?

Вариантов установки счетчика может быть два: общедомовой тепломер или индивидуальный в квартиру. И каждого варианта свои преимущества и недостатки.

Вариант № 1 – общедомовой тепловой счетчик. Для жильцов многоквартирного дома учет тепла можно вести установив общедомовой тепломер на отопление в многоквартирном доме. Кстати, данное решение является наиболее дешевым. Ведь сама стоимость самого счетчика, которая является весьма приличной, и цена его монтажа будет разделена среди владельцев квартир многоэтажки. В результате сумма, которую придется заплатить, будет не столь высока.

Данные со счетчика снимаются ежемесячно. А полученную сумму распределяют между квартирами соответственно с ее площадью. Также если поставщиком услуги не соблюдается температура, которая указана в контракте, то согласно закону он обязан вернуть жильцам уплаченные деньги. Но перед тем как установить счетчик такого типа, стоит соблюсти некоторые нюансы.

Для начала нужно провести общедомовое собрание, опросить всех желающих поставить счетчик учета тепла. Необходимо обсудить особенности последующей установки тепломера, а также выбрать того кем будут сниматься показания счетчика и выписываться квитанции для оплаты тепловой энергии. Результат собрания обязательно должен быть зафиксирован в протоколе, после чего в управляющую компанию можно направить письменное заявление о желании жильцов установить прибор учета тепловой энергии.

Со стороны монтажа наиболее экономичными являются общедомовые тепловые счетчики на отопление. Но есть ряд моментов, которые уменьшают его эффективность по экономии бюджетных средств в дальнейшем. Например, теплопотери могут возникнуть из-за слабо утепленных подъездов или квартир других жильцов, и за тепло придется платить больше.

Вариант № 2 – индивидуальные приборы учета. Несомненно, обустройство общедомового тепломера дешевле, однако в дальнейшем особого экономического эффекта от него ждать не стоит. По этой причине многие потребители выбирают индивидуальные теплосчетчики , монтаж которых осуществляется непосредственно в квартире. Монтаж такого прибора стоит гораздо дороже, но и результат от его использования гораздо выше. За тепло будете платить меньше, чем по общедомовому счетчику!

Важно понимать, как работает счетчик отопления: на каждый радиатор в квартире монтируется распределитель. Их задача состоит в фиксировании температуры и ее перепадов в течение месяца. Исходя из этих данных, рассчитывается оплата тепловой энергии

Исходя из этих данных, рассчитывается оплата тепловой энергии.

Но прежде чем начинать какие-либо подготовительные мероприятия для установки прибора учета, нужно ознакомиться с некоторыми техническими ограничениями. Теплосчетчик устанавливается на стояк, который ведет в квартиру. Старые многоквартирные дома зачастую оборудованы вертикальной разводкой труб. Из этого следует, что в квартиру может входить несколько стояков, на каждый из которых нужно монтировать тепломер, что весьма существенно бьет по бюджету. Выходом из такой ситуации может стать установка специальных счетчиков на радиаторы отопления.

Производители тепломеров рекомендуют в домах с вертикальной разводкой монтировать так называемые распределители, задачей которых является замер расхода теплоносителя, основываясь на разности температур, на поверхности радиатора и в воздухе помещения.

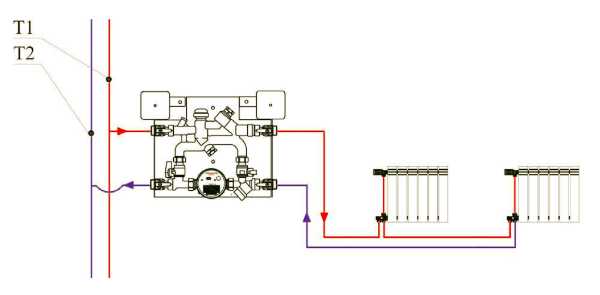

Здания, где выполнена горизонтальная разводка, монтаж любых тепломеров ничем не осложнен. Компактные устройства устанавливаются на трубу, которая подает теплоноситель в жилое помещение. Иногда бывает, что теплосчётчики устанавливаются на обратном трубопроводе, у них другой принцип работы.

Как лучше установить счетчик учета тепла

Наиболее простым решением будет установка накладного прибора, так как она не требует найма соответствующего специалиста и резки труб. Достаточно будет закрепить счетчик тепла на батарею. По-другому ситуация обстоит с механическими приборами, для монтажа данных приборов нужно перекрывать стояки, сливать воду и демонтировать часть трубы. Такая же ситуация и с ультразвуковыми приборами, которые врезаются прямо в трубопровод.

Как уже говорилось ранее, перед тем как поставить данное оборудование, на руках должно быть разрешение и готовый проект. А для того чтобы не возникло проблем с приемом в эксплуатацию и оплатой прибора фирмой поставщиком, его монтаж должен быть произведен лицензированной фирмой, что будет указано в акте выполненных работ. Специалисты данной фирмы проводят работы согласно следующим этапам:

• делают проект подключения;
• согласовывают необходимую документацию с поставщиком тепловой энергии;
• монтируют теплосчетчик;
• регистрируют прибор;
• сдают прибор в эксплуатацию, передавая его в ведения контролирующей организации.

Если же вы решили провести данные работы самостоятельно, прежде внимательно изучите инструкцию тепломера. Там указаны рекомендации по установке прибора и его эксплуатации, которые необходимо беспрекословно соблюдать. Кстати, ультразвуковые и механические приборы должны быть обеспечены измерительным участком определенных размеров. То есть, до и после прибора должна быть установлена прямая труба без поворотов и загибов.

Измерительный участок для механического теплосчетчика должен быть не менее 3-х диаметров трубы до расходомера и один после. Ультразвуковые тепломеры более требовательны , там измерительный участок должен быть не менее 5 диаметров до и 3 после прибора (эти данные зависят от производителя).

Теперь давайте поговорим о том, можно ли смонтировать индивидуальный тепломер на обратном трубопроводе. Большинство производителей делают счетчики, которые можно устанавливать на любую магистраль, главное не перепутать местами датчики температуры. Обычно они вкручиваются в тройник или специальный кран, оборудованный отдельным патрубком для этой цели.

На самом деле в странах на постсоветском пространстве, законно установить и сдать в эксплуатацию индивидуальный тепломер чаще всего довольно сложно. Возможно, силы и материальные средства, вложенные в данный прибор, не будут стоить результата. Поэтому рекомендуется, перед тем как обратится в организацию индивидуального учета, лучше проконсультироваться с поставщиком тепловой энергии.

Приборы учета, это довольно хорошие помощники для тех, кто хочет сэкономить свои средства. Все кто не желает оплачивать потери при транспортировке тепла, рекомендуется задуматься о монтаже теплосчетчика. Тем более что это не такая сложная задача. Главное определиться, какой прибор учета вы желаете установить общедомовой или индивидуальный, остальные работы лучше доверить профессионалам.

Новости:

форум для специалистов по теплоснабжению

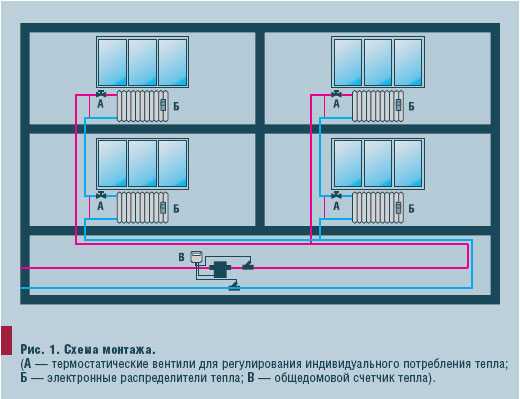

Вычислители и распределители тепловой энергии: преимущества использования

Вычислители и распределители тепла – это измерители, выполняющие расчёт относительных затрат энергии тепла. Они состоят из теплового адаптера и двух элементов, характеризующихся чувствительностью к перепадам температурных показателей. Датчики каждые 3 минуты проводят измерения температур поверхности батареи и воздуха в помещении, определяя разницу показателей. Полученные величины по расходу тепла складываются и генерируются на экран устройства.

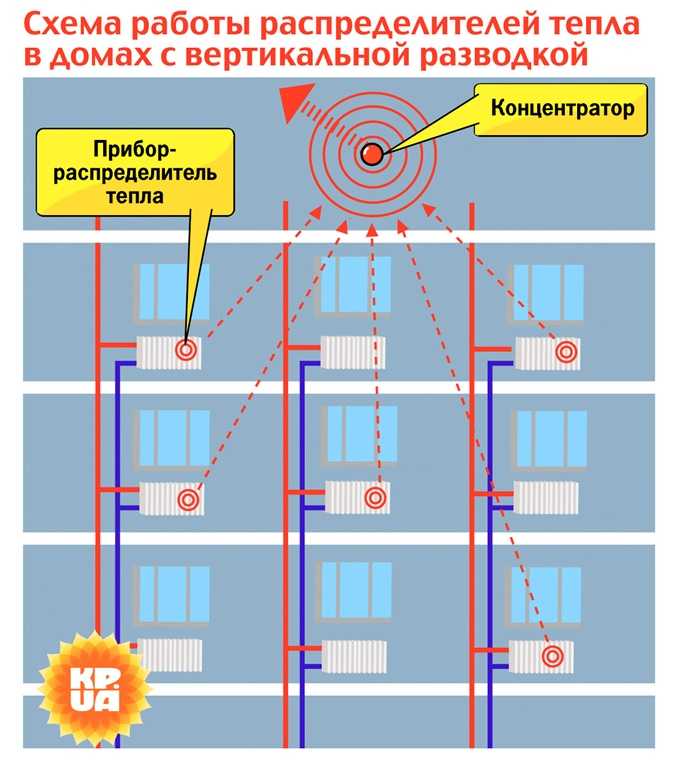

Приборы такого типа придется устанавливать на все батареи в квартире

Вычислители тепла на каждом датчике задаются непосредственно перед установкой приспособления и введением его в работу. Для этого в память измерителя тепловой энергии вносятся все требуемые коэффициенты и показатели мощности, которые затем позволяют устройству отображать величину расхода затраченного тепла.

Важно!Данные, выводимые на экран прибора, - это условные единицы, для перевода которых в кВт/ч необходимо умножить полученные цифры на мощность отопительного радиатора, которая указана в паспорте к изделию, а также на коэффициент, отвечающий типу радиатора, подтвержденный производителем счётчика. По той причине, что распределители и вычислители определяют расход тепловой энергии в одном радиаторе, их число должно соответствовать количеству батарей в квартире

Оба вида теплосчётчиков работают исправно, независимо от качества теплоносителей, циркулирующих в системе отопления. Другими достоинствами считаются:

По той причине, что распределители и вычислители определяют расход тепловой энергии в одном радиаторе, их число должно соответствовать количеству батарей в квартире. Оба вида теплосчётчиков работают исправно, независимо от качества теплоносителей, циркулирующих в системе отопления. Другими достоинствами считаются:

• относительно низкая цена приборов - примерно 2000-3000 руб.;
• продолжительный срок эксплуатации – больше 10 лет;
• простая и лёгкая установка на поверхность батареи;
• наличие единого контроллера, вычисляющего сумму показателей, считанных с нескольких устройств (опция доступна не во всех моделях).

Вычислители и распределители могут давать погрешность до 12%

Перед тем как установить счётчик на отопление в квартире этого типа, нужно учитывать, что относительная погрешность полученных показателей в некоторых случаях достигает 12%, особенно большое отклонение показывают распределители тепла. Также нужно грамотно подойти к покупке комплекта для установки прибора, который должен соответствовать типу установленной батареи. При неправильном выборе набора качество сбора информации будет значительно снижено, поэтому без специализированного комплекта для монтажа целесообразнее просто установить тепломер возле радиатора.

Виды тепловых счетчиков

Виды тепловых счетчиков

Перед тем как установить отопительный счетчик в квартиру необходимо правильно подобрать его модель. В настоящее время производители предлагают несколько вариантов этих приборов учета тепловой энергии. Они отличаются принципом снятия показаний, точностью и стоимостью.

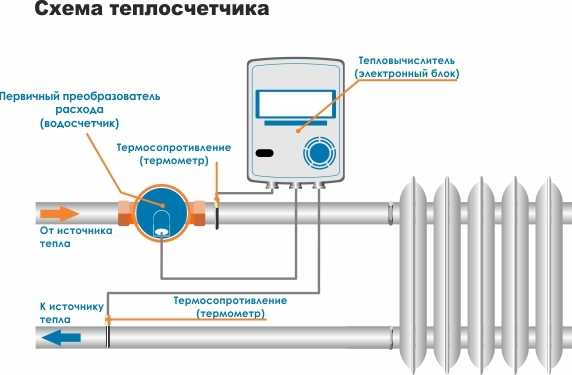

Учитывая общий принцип работы счетчика для отопления, все они состоят из трех отдельных элементов:

• Блок учета расхода теплой воды;
• Два температурных датчика;
• Электронный блок обработки поступившей информации от первых двух устройств.

Разница между моделями счетчиков отопления для батареи заключается в принципе снятия показания прибора учета объема теплоносителя. Остальные компоненты имеют незначительные расхождения между фактическими и расчетными данными о температуре горячей и остывшей воды.

Механические тепловые счетчики

Механический счетчик

Это самые простые и доступные устройства для комплектации счетчиков центрального теплоснабжения. Они работают по принципу преобразования поступательного движения теплоносителя во вращательное движение блока учета расхода.

В зависимости от принципа работы механические счетчики на отопление разделяются на несколько типов:

• С крыльчаткой;
• Турбинные;
• Винтовые.

Основным недостатком этих приборов является высокая погрешность при резких изменениях скорости движения воды. Также нужно учитывать, что вращательный элемент создает путь и небольшое гидравлическое сопротивление. Большое влияние на качество работы индивидуального счётчика теплоснабжения оказывает состав теплоносителя. Для жесткой воды механические модели не подходят. В этом случае их необходимо заменить бесконтактными аналогами.

Средняя стоимость механических (тахометрических) моделей колеблется от 4 до 9,5 тыс. рублей.

Вихревые тепловые счетчики

Вихревой счетчик

Лучшим вариантом работы счетчика отопления считается снятие текущих показаний без прямого воздействия на поток теплоносителя. К разряду подобных устройств можно отнести вихревые модели.

Его принцип работы основан на анализе вихревых аномалий, которые возникают из-за искусственного препятствия. Такая конструкция позволяет с высокой точностью получать показания объема воды, прошедшей через устройство. Также нужно отметить следующие положительные качества вихревого теплового счетчика для радиаторов отопления:

• Необязательное наличие прямых участков. Это условие необходимо выполнять только для механических моделей приборов учета;
• Состав воды не повлияет на погрешность, а также не скажется на состоянии счетчика;
• Наличие металлических примесей не скажется на точности.

Ультразвуковые тепловые счетчики

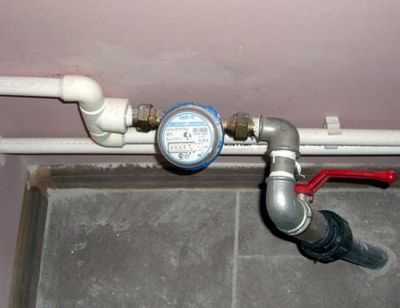

Ультразвуковой счетчик

Самый непопулярный вид тепловых счетчиков. Они работают по принципу изменения времени прохождения звукового сигнала через жидкость. Это в свою очередь зависит от ее скорости.

На точность снятия показаний влияет конструкция центрального блока. Она может быть следующих типов:

• Временная;
• Частотная;
• Доплеровская;
• Корреляционная.

Важным нюансом является чистота теплоносителя. В нем должны отсутствовать сторонние примеси в виде окалин, ржавчины или большого содержания металла. В противном случае значительно ухудшится точность показания прибора. Поэтому ультразвуковые модели в большей мере применяются в замкнутых системах, где учет расхода воды необходим для организации производственного процесса.
