Трубная резьба

Типы резьбы и их характеристики

Характеризуют следующие показатели:

  1. Ее направление;
  2. Резьбовое число заходов;
  3. Расположение;
  4. ЕИ диаметра резьбы;
  5. Профиль поверхности.

Именно эти параметры определяют выбор необходимого типа.

Современные нормативные стандарты рассматривают три основных типа нарезки: цилиндрическая, коническая, дюймовая. Далее рассмотрим каждую из них в отдельности, а так же NPSM, NPT и круглую резьбу.

Цилиндрическая нарезка (резьба Витворда)

Этот тип осуществляется для цилиндрических соединений, так же для соединений, если внутри применен цилиндрический тип, а снаружи конический тип. Удобна цилиндрическая нарезка в условиях потребности высокой степени герметичности.

  1. Осуществляется на трубах диаметром до 6 см (если диаметр более 6 см – они свариваются);
  2. Применяется профиль, угол которого 55 градусов.

Коническая резьба

Осуществляется для конических типов соединений труб, так же для соединений, если внутри применен цилиндрический тип, а снаружи конический.

При использовании конической, обязательно применяется герметик. Чаще всего ее применяют при соединении трубок, где фиксируется наличие большого давления в жидкостях или газе.

  1. Впадины и вершины резьбы закруглены;
  2. Применяется профиль, угол которого 55 градусов.

По своим внешним признакам и характеристикам метрические и дюймовые резьбы имеют не так много отличий, к наиболее значимым из которых стоит отнести:

  • форму профиля резьбового гребня;
  • порядок расчета диаметра и шага.

Различия в профиле резьбы

При сравнении форм резьбовых гребней можно увидеть, что у дюймовой резьбы такие элементы являются более острыми, чем у метрической. Если говорить о точных размерах, то угол при вершине гребня дюймовой резьбы составляет 55°.

Параметры метрических и дюймовых резьб характеризуются различными единицами измерения. Так, диаметр и шаг первых измеряются в миллиметрах, а вторых, соответственно, в дюймах. Следует, однако, иметь в виду, что по отношению к дюймовой резьбе используется не общепринятый (2,54 см), а специальный трубный дюйм, равный 3,324 см. Таким образом, если, например, ее диаметр составляет 3/4 дюйма, то в пересчете на миллиметры он будет соответствовать значению 25.

Чтобы узнать основные параметры дюймовой резьбы любого типоразмера, который фиксируется ГОСТом, достаточно заглянуть в специальную таблицу. В таблицах, содержащих размеры дюймовых резьб, приведены как целые, так и дробные значения. Следует иметь в виду, что шаг в таких таблицах приводится в количестве нарезанных канавок (ниток), содержащихся на одном дюйме длины изделия.

Чертеж. Основные параметры профиля по ГОСТу

Таблица 1. Основные размеры профиля резьбы

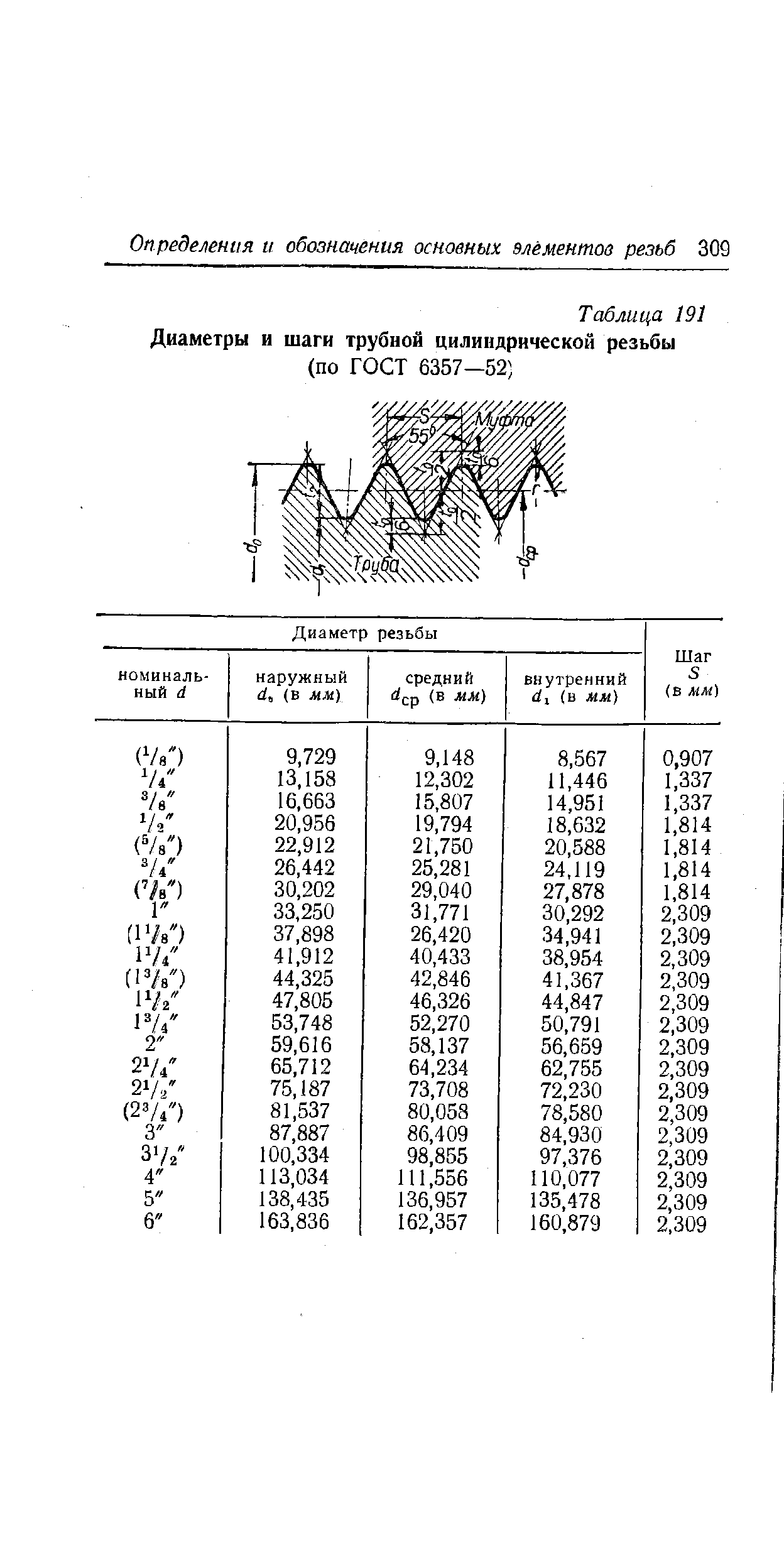

Таблица 2. Основные параметры трубной резьбы

Чтобы проверить, соответствует ли шаг уже выполненной резьбы размерам, которые оговаривает ГОСТ, этот параметр необходимо измерить. Для таких измерений, проводимых как для метрических, так и для дюймовых резьб по одному алгоритму, используются стандартные инструменты – гребенка, калибр, механический измеритель и др.

Проще всего измерить шаг трубной дюймовой резьбы по следующей методике:

  • В качестве простейшего шаблона используют муфту или штуцер, параметры внутренней резьбы которых точно соответствуют требованиям, которые приводит ГОСТ.
  • Болт, параметры наружной резьбы которого необходимо измерить, вкручивается в муфту или штуцер.
  • В том случае, если болт сформировал с муфтой или штуцером плотное резьбовое соединение, то диаметр и шаг резьбы, которая нанесена на его поверхность, точно соответствуют параметрам используемого шаблона.

Шаг дюймовой резьбы – это количество витков на дюйм

Если же болт не вкручивается в шаблон или вкручивается, но создает с ним неплотное соединение, то следует провести такие измерения, используя другую муфту или другой штуцер. По аналогичной методике измеряется и внутренняя трубная резьба, только в качестве шаблона в таких случаях применяется изделие с наружной резьбой.

Определить требуемые размеры можно при помощи резьбомера, представляющего собой пластину с зазубринами, форма и другие характеристики которых точно соответствуют параметрам резьбы с определенным шагом. Такая пластина, выступающая в роли шаблона, просто прикладывается к проверяемой резьбе своей зазубренной частью. О том, что резьба на проверяемом элементе соответствует требуемым параметрам, будет свидетельствовать плотное прилегание к ее профилю зазубренной части пластины.

Использование резьбомера для дюймовой резьбы

Для того чтобы измерить размер наружного диаметра дюймовой или метрической резьбы, можно использовать обычный штангенциркуль или микрометр.

Виды метрических резьб

Под метрическими резьбами также понимают все виды с различными профилями, измеряемые миллиметрами. К ним относятся:

  • резьба треугольная;
  • трапециевидная;
  • прямоугольная;
  • круглая.

Кроме метрической системы измерения параметров используются:

  • дюймовая;
  • модульная, где модуль представляет собой отношение длины, выраженной в миллиметрах к числу p;
  • питчевая, основная единица – питч – отношение числа p к длине, выраженной в дюймах.

Модульная резьба применятся для червячной передачи в машиностроении, как и питчевая. Дюймовая и метрическая – это крепежные типы резьб, но могут использоваться для передачи.

По месту нахождения различают:

  • внутреннюю;
  • наружную.

Внутренняя резьба находится в отверстии, ее получают метчиком, специализированным инструментом, представляющим собой стержень с режущими кромками.

Внутренняя метрическая резьба

Наружная резьба выполняется резцом или плашкой на стержне. А также получают накатом на соответствующем оборудовании.

Наружная метрическая резьба

По форме поверхности может быть цилиндрической и конической.

Резьба метрическая коническая используется для монтажа трубопроводов. Ее выполняют на поверхностях, где больший диаметр превышает малый в 16 раз. Диаметры варьируются от 6 до 60 мм.

Также подразделяют по направлению витков на правую и левую. Для определения направление резьбы необходимо деталь расположить так, чтобы ее ось располагалась от наблюдателя. Тогда, правая резьба образуется окружностью, вращающейся слева направо с поступательным движением вдоль оси, а левая резьба, соответственно, против часовой стрелки.

Виды по размеру шага бывают:

  • крупная (с основным, крупным шагом);
  • мелкая (с малым);
  • специальная.

Крупный шаг считается нормальным, подойдет для любых материалов, в том числе и непрочных. Мелкий позволяет выдерживать большие нагрузки, но материалы должны быть определенных прочностных характеристик. Мелкий и специальный используют редко.

Крупный и мелкий шаг резьбы

Место перехода от гладкой поверхности к винтовой называют заходом. По их количеству делят на: одно- и многозаходные. Последние подразделяют также по количеству заходов: двух-, трех- и многозаходные.

Еще одна классификация – по применению. Они бывают:

  • крепежные и упорно-крепежные;
  • кинематические или ходовые;
  • специального назначения.

Ниже представлены основные виды резьб метрических и их буквенные обозначения:

  • заглавная буква «М» символизирует метрический вид,
  • если она выполнена на поверхности в виде конуса, то «МК»;
  • для условий, где необходимы термостойкостью и прочность используют метрическую цилиндрическую «МJ»;
  • по ISO – «EG-M»;
  • трапецеидальная – «Tr»;
  • упорная с углом наклона одной стороны 30?– «S»;
  • упорная усиленная — «S45», где число – угол наклона одной из сторон.

Применение калибров

Пробки со вставками являются главным типом резьбовых пробок, имеют конусный хвостовик. Они изготавливаются диаметром от 1 до 50 мм. Уплотнение резьбовых соединений с внешним диаметром от 50 до 100 мм делают в виде насадок, фиксируемых на концах пластмассовой ручки винтами. Проверку внешней резьбы производят резьбовыми кольцами, изготовленными диаметром от 1 до 100 мм. Проходные кольца нарезаются по всей ширине кольца. Их внешняя поверхность накатывается. Непроходимые кольца обладают укороченной резьбой (оставляют только два три витка с укороченной резьбой). На них создают отличительную проточку посередине внешней накатанной цилиндрической поверхности кольца.

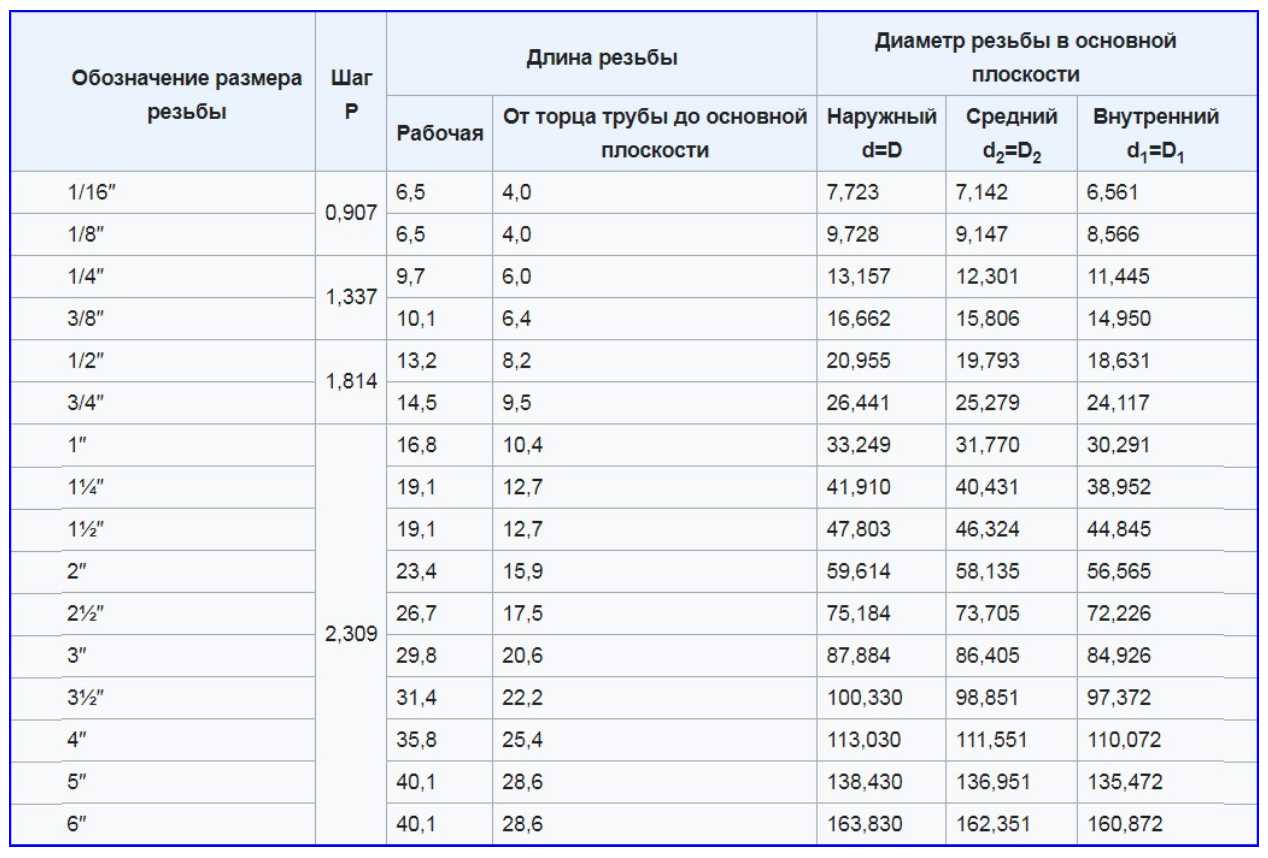

Трубные резьбы: таблица

В этом разделе приводится таблица трубных резьб, содержащая информацию об основных параметрах трубных резьбовых соединений. Рекомендуем вам обращаться к этой таблице, занимаясь, к примеру, ремонтом санузла:

Резьба, дюймов Размеры, мм Число ниток
диаметр шаг резьбы высота профиля радиус на дюйм на 127 мм
наружный внутренний средний
1/8 9,729 8,567 9,148 0,907 0,581 0,125 28 140
1/4 13,158 11,446 12,302 1,337 0,856 0,184 19 95
3/8 16,663 14,951 15,807 1,337 0,856 0,184 19 95
1/2 20,956 18,632 19,794 1,814 1,162 0,249 14 70
5/8 22,912 20,588 21,750 1,814 1,162 0,249 14 70
3/4 26,442 24,119 25,281 1,814 1,162 0,249 14 70
7/8 30,202 27,878 29,040 1,814 1,162 0,249 14 70
1 33,250 30,293 31,771 2,309 1,479 0,317 11 55
1 1/8 37,898 34,941 36,420 2,309 1,479 0,317 11 55
1 1/4 41,912 38,954 40,433 2,309 1,479 0,317 11 55
1 3/8 44,325 41,367 42,846 2,309 1,479 0,317 11 55
1 1/2 47,805 44,817 46,326 2,309 1,479 0,317 11 55
1 3/4 53,748 50,791 52,270 2,309 1,479 0,317 11 55
2 59,616 56,659 58,137 2,309 1,479 0,317 11 55
2 1/4 65,712 62,755 64,234 2,309 1,479 0,317 11 55
2 1/2 75,187 72,230 73,708 2,309 1,479 0,317 11 55
2 3/4 81,537 78,580 80,058 2,309 1,479 0,317 11 55
3 87,887 84,930 86,409 2,309 1,479 0,317 11 55
3 1/4 93,984 91,026 92,505 2,309 1,479 0,317 11 55
3 1/2 100,334 97,376 98,855 2,309 1,479 0,317 11 55
3 3/4 106,684 103,727 105,205 2,309 1,479 0,317 11 55
4 113,034 110,077 111,556 2,309 1,479 0,317 11 55
4 1/2 125,735 122,777 124,256 2,309 1,479 0,317 11 55
5 138,435 135,478 136,957 2,309 1,479 0,317 11 55
5 1/2 151,136 148,178 149,657 2,309 1,479 0,317 11 55
6 163,836 160,879 162,357 2,309 1,479 0,317 11 55

Резьбовое соединение труб

Как видите, в качестве способа соединения труб широко применяется резьба трубная: таблица таких резьб, которая включена в данную статью, обязательно вам пригодится, если вы займетесь самостоятельными сантехническими работами. И вполне возможно, именно эта информация и станет определяющей в итоговом результате всей вашей работы!

Трубная цилиндрическая резьба

  1. Единица измерений параметров — дюйм.
  2. Направление будет левым.
  3. Класс точности: Класс А в этом случае повышен, а класс В средний.

Почему измерение происходит в дюймах

Дюймовые размеры пришли к нам от западных производителей, так как требования действующего на постсоветском пространстве ГОСТа сформулированы на базе особой резьбы BSW (British Standart Whitworth либо резьба Витворта). Инженер-конструктор Джозеф Фитворт (1803-1887 год) изобрёл в далёком 1841 году и продемонстрировал такой же винтовой профиль для соединений разъёмного типа, и демонстрировал его как совершенно универсальный, надёжный, а также комфортный для использования.

Такой тип осуществления резьбы применяется как в простых трубах, так и в их элементах и соединениях: контргайках, муфтах, угольниках, тройниках.

В сечении профиля можно увидеть равнобедренный треугольник с общим углом в 55 градусов и закруглениями на вершинах и в самих впадинах контура, которые используются для более высокого герметичного соединения.

Нарезка резьбовых соединений должна осуществляться на размере до 6. Все трубы создаются крупными, для особой надёжности и предотвращения процесса разрыва трубы в соединениях стоит фиксировать дополнительной сваркой.

Условные обозначения в стандарте.

  1. Международная: G.
  2. Япония: PF.
  3. Англия: BSPP.

Указания буквы G, а также диаметр отверстия в проходе будут указываться в виде дюймов. Наружный диаметр непосредственно резьбы в обозначении найти нельзя.

Размеры резьбы трубной дюймовой

G 1/2 — трубы в виде цилиндра наружного типа, внутренний диаметр отверстия равен 1/2 . Наружный диаметр у такой трубы будет равняться 20,995 мм, число шагов по длине — 25,4 мм, что значит около 14 шагов.

Например:

  1. G 1/2 -В— резьба трубная цилиндрическая, внутренний диаметр отверстия 1/2 дюйма, класс точности трубы совпадает с отметкой В.
  2. G1 1/2 LH-B— труба цилиндрического типа, внутренний диаметр отверстия доходит до 1/2 , класс точности В, левая.

Для внутренней цилиндрической трубы стоит использовать отверстие, которое будет полностью соответствовать параметрам.

Как быстро найти шаг в трубе

Можно рассмотреть дополнительные фотографии с англоязычных сайтов, которые смогут наглядно продемонстрировать методику использования и построения конструкции. Трубочная резьба характеризуется в большинстве случаев не общим размером между вершинами профиля, а числом общих витков на 1 дюйм вдоль всей оси поверхности. При помощи простой рулетки, а также линейки прикладываем, отмеряем один дюйм (25,4 мм) и визуально высчитываем количество шагов.

Будет намного проще, если в вашем ящике с инструментами будет находиться резьбомер для дюймового отмера. Таким прибором довольно просто проводить все измерения, но стоит помнить о том, что резьба может различаться углами вершин — 55 и 60 градусов.

Коническая трубная резьба ГОСТ 6211081

Единица измерения всех параметров в этом случае — дюйм.

Форма такой трубы будет соответствовать профилю трубной цилиндрической вырезки с общим углом в 55 градусов Цельсия.

Главные обозначения:

  1. Международная — R
  2. Япония — PT.
  3. Великобритания BSPT.

Для этого стоит указывать букву R и общий номинальный диаметр Dy. Обозначение в виде буквы характеризует наружный тип резьбы, Rc внутренний, а Rp — внутренний цилиндрический. По такому же аналогу с цилиндрической трубой для левой резьбы стоит применять LH.

Примеры:

R1 1/2 -это наружная труба конической вырезки, номинальный диаметр которой равен Dy 1/2 дюйма.

R1 1/2 LH — это наружная коническая труба, номинальный диаметр которой Dy будет равняться 1/2 дюйма.

  1. Дюймовая вырезка конической формы по ГОСТу 6111-52.
  2. Единица измерения в этом случае — также дюйм.
  3. Происходит его изготовление на поверхности с конусностью 1:16.

Обладает общим углом профиля около 60 градусов. Используется в изготовлении трубопроводов (водяных, воздушных, а также топливных) машин и станков с невысоким давлением при работе. Применение такого вида соединений включает в себя особую герметичность и стопорение резьбы без воздействия дополнительных подручных средств (льняных нитей, а также пряжи с суриком).

Главные обозначения

Первой в названии имеется буква К, а после идёт слово ГОСТ.

Пример: К: 1/2 ГОСТ 6111–52 .

Расшифровывается такая надпись так: резьба коническая дюймовая с наружным, а также внутренним диаметром в основной плоскости, примерно равной наружному либо внутреннему разъёму трубы цилиндрического типа G 1/2 .

Метрически конический тип вырезки. По ГОСт у 25229 -82.

Единицей измерения в этот раз выступает мм.

Процесс создания трубы происходит на поверхностях с общей конусностью в 1:16.

Применяется во время соединения трубопроводов. Угол в самой вершине витка будет доходить до 60. Главная плоскость смещена, если смотреть на торец.

Как определить диаметр и вид нарезки

При подборе совместимого резьбового соединения к существующему изделию требуется определить его параметры. Это можно сделать следующими путями:

  • Использовать мерные калибры. Специальные калиброванные плоские гребенки вставляют по очереди в витки профиля, пока не добьются полного совпадения профилей. Для определения параметров внутренней резьбы применяют цилиндрические калибры. На каждом калибре выгравировано обозначение профиля, к которому он подходит.
  • Измерить параметры штангенциркулем диаметр и шаг, определить профиль по таблицам.

Измерения резьбы для труб следует проводить высокоточным поверенным инструментом до сотых долей миллиметра.

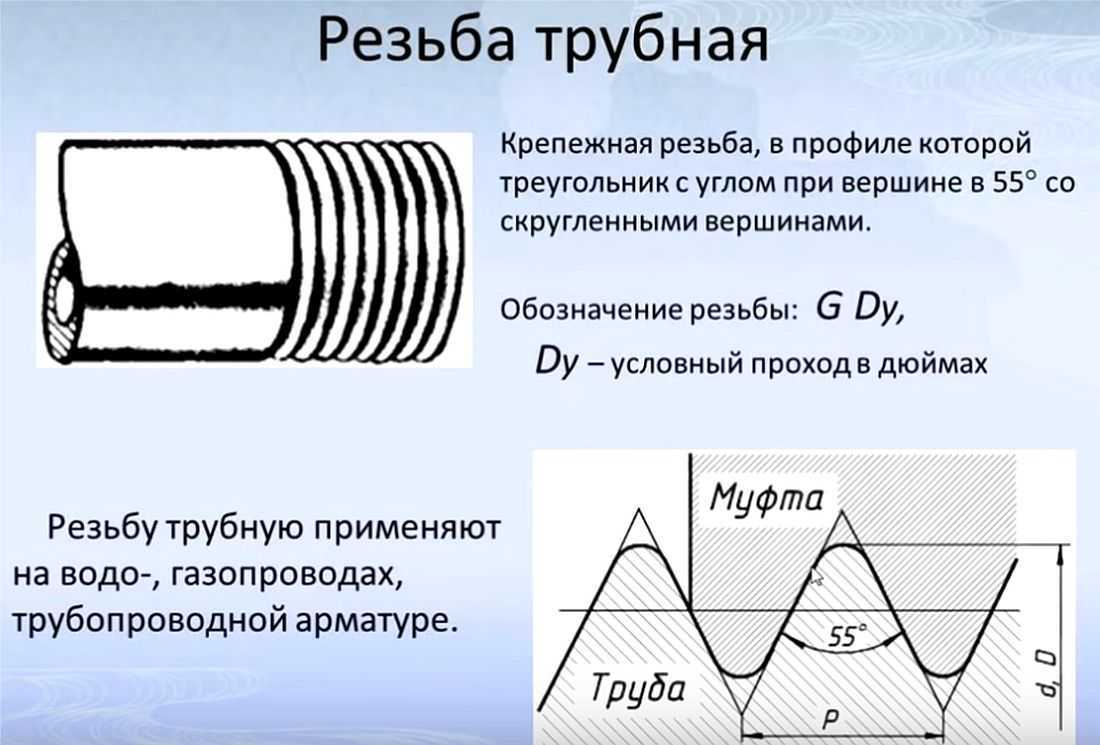

Трубная резьба

Резьба трубная представляет собой группу стандартов, предназначенных для соединения и уплотнения различного рода элементов конструкций посредством трубных резьб. Качество работы при нарезании канавок оказывает большое влияние на надежность соединения и полученной таким способом конструкции

Особенно нужно уделять внимание соотнесенностью резьбы с осью трубы, на которую она наносится

При нарезании резьбы вручную с использованием плашки соосность далека от идеальных показателей, что может повлиять на надежность и качество соединения. Что же касается использования таких инструментов, как токарный или электрический резьбонарезной станок, применения резьбонарезных головок с точным резьбонарезным ножом, то здесь показатели нанесенной резьбы сопоставимы с теоретическими значениями.

В нашем каталоге представлены резьбонарезные станки, резьбонарезные клуппы, головки,ножи, обеспечивающие выполнение работ с высокой точностью. Все оборудование полностью соответствует международным стандартам в этой области.

Цилиндрическое соединение

Стыкуются детали цилиндрических конструкций методом скручивания, что дает высокую прочность соединений при простоте исполнения. Если можно считать недостатком необходимость подмотки (наворачивание промасленной пакли) – то это единственный недостаток такого соединения. Но, с другой стороны, наличие пакли только усиливает место скручивания, и делает его более герметичным.

Но не только трубы соединяют скручиванием: часто бывает, что резьбовые соединения используют на любых деталях, имеющих цилиндрическую форму и тонкие стенки изделия. В разрезе трубная винтовая нарезка похожа на равнобедренный треугольник со значением верхнего угла 550 (не путать с 600 в метрической резьбе). Основная характеристика винтовой цилиндрической нарезки — условный номинальный диаметр dy, который характеризует качество сборки сантехнических узлов, в отличие от наружного и внутреннего диаметра, отражающих соответствие стандартам.

Под термином «условный диаметр» следует подразумевать значение, определяющее пропускную способность трубы в литрах за час. Сам диаметр на чертежах отображается в дюймах, причем каждое условное значение диаметра должно сопровождаться пояснениями к значениям наружного и внутреннего диаметров.

Скручивание часто используют трубопроводы с резьбой и с диаметром <= 6 дюймов. Если требования отличны от первоначальных, то изделия соединяют сваркой.

Цилиндрическая нарезка на чертежах обозначается, как трубная резьба g 1 с пояснениями по классу точности и диаметру резьбы.

Для обеспечения бесперебойной работы ГВС и ХВС часто применяют трубы из чугуна или из стали, на теле которых нарезана трубная стальная резьба. Резьба покрывается тонким слоем стали из-за хрупкости чугуна, и такая нарезка усиливает соединение, делая его намного более долговечным и прочным. Допустимо нареза?ть цилиндрические резьбы на трубные конструкции и детали с диаметром в диапазоне 1/16-6 дюймов.

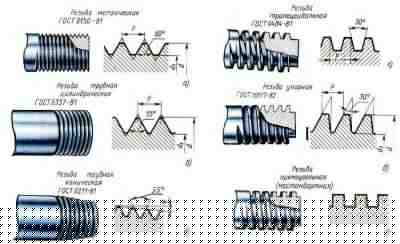

Резьбы трубные — разновидности и характеристики

Современные нормативные акты утверждают, что в категорию трубных резьб попадают лишь три типа спиралевидных нарезок, а именно:

  • Цилиндрический вариант – образуемый спиралеобразной канавкой треугольного профиля с углом в 55 градусов при вершине.
  • Конический вариант – образуемый спиралеобразной канавкой аналогичного типа, нарезанной на пологом участке с конусностью 1:16
  • Дюймовый вариант – образуемый спиралеобразной канавкой треугольного профиля с углом в 60 градусов при вершине, нарезанной на конической поверхности.

Причем последний вариант – дюймовый — не используется в производстве новых трубопроводов с конца прошлого века. В современных конструкциях используется либо цилиндрический, либо конический вариант. Причем цилиндрический вариант (G-тип) используется для стыковки водогазопроводных трубопроводов, а конический вариант (R-тип) применяется для стыковки нагруженных узлов в гидроприводах, топливопроводах или маслопроводах станков, самолетов или автомобилей.

Подробное описание G-типа и R-типа – именно такое обозначение трубной резьбы на чертежах характерно для цилиндрического и конического вариантов — будет представлено ниже по тексту. Классический дюймовый вариант – коническая резьба NPT типа – регламентированный ГОСТ 6111-52, в данной статье рассматриваться не будет, по причине неактуальности подобной информации.

Обзор резьбы трубной цилиндрического типа

Трубная цилиндрическая резьба, регламентируемая по ГОСТ 6357-81, нарезается на (или в) трубах диаметром от 7,723 миллиметра (соответствует 1/16 дюйма) до 163,83 миллиметра (соответствует 6 дюймам ровно). Общее количество оригинальных разновидностей (по диаметру) трубной резьбы соответствует 16 типоразмерам.

Впрочем, помимо диаметра, очень важной характеристикой для любой резьбы является еще и шаг нарезки – расстояние между двумя соседними вершинами профиля. Причем, как утверждает основной документ, которым регламентируется цилиндрическая резьба для трубы (ГОСТ 6211-81), шаг резьбовой нарезки измеряется не в миллиметрах, а по количеству витков, нарезанных на дюймовом (25,4 миллиметра) сгоне

И согласно этому определению и вышеупомянутому ГОСТу существует четыре варианта резьбового шага на 11, 14, 19 и 28 витков.

Таким образом, общее число типоразмеров, которым соответствует стандартная трубная цилиндрическая резьба G типа (ординарная, дюймовая резьба Витворта) равняется 64 единицам (четыре типоразмера по шагу для каждого из 16 типоразмеров по диаметру).

Обзор резьбы трубной конического типа

Трубная коническая резьба R-типа регламентируется ГОСТ 6211-81, в котором указано, что данный тип нарезки встречается на (или в) торцах труб в конусностью 1:16 и диаметрами от 1/16 дюйма (7,723 миллиметра) и до 6 дюймов (163,83 миллиметра).

Общее количество оригинальных резьбовых типоразмеров равняется 64 единицам: ведь трубная коническая резьба делится на такое же количество разновидностей, что и цилиндрический вариант (шестнадцать типоразмеров по диаметру увеличенных четырьмя типоразмерами по шагу резьбы для каждого диаметра).

Причем, как утверждает документ, которым стандартизируется резьба трубная дюймовая коническая — ГОСТ 6211 от 1981 года – число резьбовых ниток на дюйме сгона, в данном случае совпадает с аналогичным параметром типовой цилиндрической резьбы.

Совместимость резьбы конической и цилиндрической

Каждый из описанных выше вариантов основан на нарезке дюймовой резьбы British Standard Whitworth (резьбы Витворта). Поэтому сгоны, на которых накатана стандартная, цилиндрическая резьба трубная – обозначение BSW / BSPT в международном формате или G в отечественном – вкручиваются в муфты, внутри которых нарезана коническая резьба – обозначение BSW / BSPР в международном формате или R в отечественном

Разновидности трубной резьбы и сферы применения отдельных видов

Трубная резьба может быть классифицирована по нескольким показателям:

  • виду;
  • техническим параметрам.

Отдельные виды трубной резьбы и их особенности

Для соединения труб в систему водоснабжения, отопления и так далее можно использовать следующие виды резьбы:

  • цилиндрическую. Применяется для сооружения трубопроводов разного вида бытового и промышленного назначения;
  • каноническую. Преимущественно используется при строительстве трубопроводов, проводящих жидкость или газ, которые находятся под высоким давлением. Такая резьба позволяет достичь более герметичного соединения;
  • дюймовую.

Дюймовая резьба в последнее время практически не используется. По этой причине рассмотрим более подробно цилиндрический и канонический виды резьбы.

Цилиндрическая резьба (обозначается на схемах буквой G) изготавливается в соответствии с ГОСТ 6357-81 и имеет форму равнобедренного треугольника с углом в 55? при вершине.

Чертеж цилиндрической резьбы в соответствии с ГОСТ

Основными параметрами являются:

  • наружный, внутренний и средний диаметр резьбы (d, d1 и d2 соответственно);
  • наружный, внутренний и средний диаметры соединительной муфты (D, D1 и D2);
  • шаг резьбы (Р);
  • высота треугольника и рабочего профиля (Н и Н1);
  • радиус закругления (R).

Цилиндрическая резьба нарезается на трубах, диаметр которых находится в пределах 1/16 дюйма (7,723 мм) – 6 дюймов (163,86 мм). Основные размеры труб приведены в таблице:

Типовые размеры резьбы цилиндрической

Дополнительными параметрами, регламентируемыми ГОСТ, являются:

класс точности. Резьба может быть изготовлена с классом точности А (более точный) и В (менее точный);

Для каждого класса точности устанавливаются свои нормы отклонений, допустимые регламентирующим документом.

длина свинчивания. Устанавливаются два значения параметра: N – нормальная длина и L – длинная длина.

Длина свинчивания резьбы по ГОСТ

Все рассмотренные параметры цилиндрической резьбы указываются в маркировке.

Например, G1/2-A-40. Это означает, что цилиндрическая резьба (G) имеет следующие параметры:

  • диаметр 1/2 дюйма;
  • класс точности А;
  • длину свинчивания L 40 мм. Нормальная длина свинчивания (N) в маркировке не указывается.

Каноническая резьба (маркируется буквой R) изготавливается по ГОСТ 6211-81. Основные отличительные признаки:

  • угол вершины треугольника 55?;
  • конусность 1:16.

Основные параметры, применяемые при обозначении этой резьбы, полностью соответствуют параметрам, используемым при обозначении цилиндрической.

Чертеж и рабочие параметры канонической резьбы

Диаметр труб, на которых возможна нарезка конической резьбы, составляет от 1/6 дюйма до 6 дюймов, что соответствует 7,723 – 163,83 мм.

Таблица указывает все типовые размеры резьбы конического вида:

Размеры выпускаемой конической резьбы на трубах

В маркировке конической резьбы указываются следующие параметры:

  • тип: внутренняя (Rc) или наружная (R);
  • диаметр (в дюймах).

Например, R1/2 означает, что наружная коническая резьба диаметром  1/2 дюйма.

Параметры трубной резьбы

Дополнительными техническими параметрами трубной резьбы являются:

  • единицы измерения;
  • направленность.

Трубная резьба может измеряться:

  • в дюймах (дюймовая резьба);
  • в миллиметрах (метрическая резьба).

Основное отличие метрической резьбы от дюймовой – это угол треугольника, соблюдаемый при нарезке резьбы. Если на дюймовой резьбе угол составляет 55?, то при нарезке метрической резьбы размер угла увеличивается до 60?.

Основные параметры метрической резьбы

Для строительства трубопроводов бытового назначения (системы отопления, водоснабжения или газоснабжения, водоотведения и так далее) используется дюймовая резьба. Метрическая (более точная) резьба преимущественно применяется при строительстве трубопроводов, находящихся под действием вибрации, а также тяжеловесных конструкций.

Если используется метрическая резьба, то в маркировке присутствует буква «М».

Существенное значение при определении резьбы также имеет направление вращения профиля. По данному показателю трубная резьба подразделяется на следующие виды:

  • левая;
  • правая.

Направленность резьбы

Левая резьба наносится исключительно на трубы при условии, что основная нагрузка, действующая на соединение, направлена в сторону отвинчивания соединительного элемента. В остальных ситуациях используется правая резьба.

На чертежах левая резьба дополнительно маркируется буквами LH.

Как определить шаг резьбы. Метрическая и дюймовая резьба. Статьи компании «Крепсила»

Существуют различные типы резьбы: от художественной до машиностроительной. Последняя представляет собой винтовую нарезку, нанесенную по спирали на стержень с круглым сечением или на поверхность отверстия. В современном строительстве, машиностроении и даже быту наиболее распространенными считаются две резьбовые системы — метрическую и дюймовую.

На самом деле в международной системе существует огромное количество различных стандартов. Но в русскоязычных странах принято использовать стандарт метрической резьбы ISO DIN 13:1988 с углом наклона вершины профиля. Отечественные стандарты, определяющие данный тип резьбы, — ГОСТ 24705-2004 и ДСТУ ГОСТ 16093:2019.

Метрическая резьба

Главное отличие резьбы данного типа от подобных ей в том, что только в метрической резьбе угол профиля равняется 60° (существует еще резьба с углом 55° и 47°).

Метрическая резьба используется повсеместно, в том числе в метрическом крепеже. Из-за ее широчайшего применения потребовалось создать внушительное количество разновидностей, чтобы приспособить данную универсальную резьбу под различные ситуации.

Виды метрической резьбы

  1. Левая, правая.
  2. Однозаходная, двухзаходная, трехзаходная.
  3. Трапециодальная (классическая и упорная), прямоугольная, треугольная, круглая, цилиндрическая (трубная, коническая).
  4. Ленточная, модульная, питчевая и пр.

Левая и правая метрическая резьба

Виды метрической резьбы

Дюймовая резьба

Дюймовая резьба имеет угол профиля 55°. Главной единицей измерения дюймовой (имперской) системы, как не трудно догадаться, является дюйм. На письме он обозначается верхней кавычкой, стоящей без пробела сразу после числа: 2?.

Самыми известными стандартами дюймовой резьбы называют UNC и UNF.

Как определить шаг резьбы

Определить шаг резьбы нужно при выборе резьбонадрезного инструмента или сверла для пробуривания отверстия под элемент в какой-либо поверхности. Также необходимо тщательно подбирать друг к другу сопрягаемые элементы при организации болтового, винтового, шпилечного или иного разборного резьбового узла. Определить шаг резьбы можно различными способами.

Определение шага резьбы с помощью резьбомера (шаблона)

Такое название носит специальный инструмент, состоящий из специальных пластин (гребенок), на одной из сторон которой располагаются выступы, помогающие определить шаг резьбы. Пластины закреплены на одной или двух осях, объединенных в общем корпусе. Существуют отдельные шаблоны для метрической и дюймовой резьбы. Легко отличить их друг от друга помогает маркировка: на первых стоит знак 60°, на вторых — 55°.

Достоинство такого метода в том, что он является самым точным (при умелом обращении с инструментом). При производстве шаблонов используются специальные стали, не поддающиеся сжатию и расширению под влиянием различных температур. Это позволяет использовать резьбомеры практически в любых погодных условиях.

Определение шага резьбы с помощью линейки

Этот способ не может дать стопроцентного результата, но он прекрасно подходит для тех случаев, когда нет иного варианта решения поставленной задачи. Чтобы узнать число витков с помощью линейки, следует определить общую длину резьбового участка и посчитать количество витков на этом расстоянии. Далее требуется просто разделить длину на число подсчитанных нитей — ответ и будет полученным значением шага резьбы.

Этот способ может иметь иную модификацию. Если у вас есть кусок бумаги, то следует приложить его к резьбовому участку и сильно прижать. На получившемся отпечатке делают замер (с помощью линейки или иного измерительного инструмента) сразу нескольких участков: двух, трех или больше, — а после разделить длину выбранного участка на количество витков в ней. Процесс аналогичен описанному в предыдущем абзаце.

Определение шага резьбы с помощью штангенциркуля

Для этого следует произвести измерения так, как показано на рисунке. Полученное значение соотнести с тем, которое приводится в таблице, и узнать правильное значение шага для метрической или дюймовой системы соответственно.

Таблица соответствия диаметром и шагов метрической резьбы

Наружный диаметр, мм Внутренний диаметр, мм Шаг резьбы, витков на дюйм Шаг резьбы BSP Метрика Дюйм UNF Дюйм NPT
9,3-9,7 8,5-8,9 28 1/8?
9,3-9,7 8,5-8,9 27 1/8?
9,7-9,9 8,2-8,6 1,5 M10x1,5
10,9-11,1 9,7-10,0 20 7/16?-20
11,6-11,9 10,2-10,6 1,5 M12x1,5
12,4-12,7 11,3-11,6

Особые методики нарезки

Резьба трубного цилиндрического типа, которую относят к дюймовому характеру (как внутренняя, так и наружная), может быть нарезана как механическим, так и ручным способом.

Процесс нарезания резьбы с помощью ручного инструмента, в качестве которого стоит применять метчик (для внутренней) либо плашки (для наружной), используется сразу в несколько шагов.

  1. Обрабатываемую трубку нужно зажать в тисках, а применяемый инструмент стоит фиксировать в воротке (метчик) либо плашкодержателе (плашка).
  2. Плашку стоит надеть на один конец трубы, а метчик вдеть во внутреннюю часть.
  3. Применяемый инструмент вворачивается в трубу либо навинчивается на неё одним концом при помощи специального вращения воротка либо плашкодержателя.
  4. Чтобы результат работы получился наиболее чистым и качественным, стоит провести процедуру нарезания в несколько частей.

Нарезка трубной резьбы

Для нарезки вручную применяют специальное приспособление — КЛУПП. Это цилиндрический корпус с двумя ручками ворота, внутри которого находятся регулируемые подвижные гребенчатые резцы, которые, постепенно выдвигаясь из корпуса, углубляют профиль до достижения полного профиля.

Нарезка резьбы своими руками

При отсутствии такого устройства можно нарезать резьбу простым воротом с зажатым в нем метчиком или плашкой. Плашка фиксируется в воротке тремя центрирующими болтами с коническими окончаниями, под которые на плашке предусмотрены выемки. Сначала проходят грубыми метчиками или плашками, постепенно меняя их на чистовые.

К тому же становится довольно сложно начать первую нитку без перекосов. Для нарезания больших диаметров и облегчения захода плашки на резьбу применяют резьбовую втулку.

Устройство представляет собой вкладыш, на внешней поверхности которого уже нарезана резьба. В месте окончания витков на вкладыше выполнен уступ, снижающий его диаметр до внутреннего диаметра трубы. Он вставляется во внутреннее отверстие трубы до начала резьбы и распирается там конусным распорным механизмом.

Плашка легко накручивается на витки вкладыша, прогоняется по ней и легко заходит на первую нитку резьбы, нарезаемой на трубе. Несколько ниток на вкладыше надежно удерживают плашку от перекоса.

Достойные жрицы встречаются с приятными, чистоплотными мужчинами, лучшие индивидуалки в Королёве по вызову, яркий досуг и времяпровождение. На нашем сайте собраны анкеты лучших проституток города, которые готовы встретиться с вами прямо сейчас. Сексуальные лучшие индивидуалки в Королёве по вызову, сладкие и ухоженные, они такие модельные и раскрепощённые, что все твои потребности будут удовлетворены. Не упусти свой шанс.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сайдинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
