Чем лучше утеплить трубы отопления на улице?

Зимний водопровод на даче: новые технологии в утеплении

Есть интересный вариант, полимерная гибкая труба, утепленная на заводе. Поверх утеплителя есть слой гидроизоляции, а вдоль трубы — канал для прокладки греющего кабеля. Такие трубы называются незамерзающим трубопроводом или утепленной трубой. Например, даже в северных регионах сделать зимний водопровод на даче по поверхности можно при помощи труб ИЗОПРОФЛЕКС-АРКТИК.

Утепленные трубы для зимнего водопровода на даче

Рабочая температура — до -40°C, рабочее давление — от 1,0 до 1,6 МПа, диаметр напорной трубы — от 25 мм до 110 мм. Укладывать можно в канале или на поверхности. Они гибкие, поставляются в бухтах нужной длинны, что позволяем минимизировать количество стыков.

Есть еще новый способ утеплить зимний водопровод на даче — жидкая термоизоляция или термоизоляционная краска. Ее можно нанести на уже смонтированный водопровод, что может быть неплохим выходом.

Утепление труб отопления в подвале

Затраты на отопление дома ежегодно увеличиваются. Каждый владелец ищет пути экономии: котел включается периодически, либо постоянно работает только на минимуме и прочее.

Использование таких методов ведет к существенному понижению температуры в доме.

Но мало кто задумывается, насколько эффективно отапливается именно жилая зона, ведь большая часть тепла теряется по дороге к ней.

Если потери тепла удастся свести к минимуму, то комнаты будут прогреваться лучше и быстрей, соответственно не потребуется беспрерывной работа котла, и можно будет прибегать к экономии без ущерба температуре. Так как котлы часто размещены в подвальных и других подсобных помещениях, рассмотрим, как провести утепление труб отопления в подвале и других возможных местах прохождения системы.

-совет по утеплению трубы в подвале

Затратным будет лишь приобретение материалов, которые окупятся уже в первый отопительный сезон.

А изменения в качестве обогрева жилых помещений будут заметны сразу же, так как тепло не будет растрачиваться попусту.

Теплоизоляция наружных трубопроводов: выбор материала

Для центральных и автономных отопительных систем общей проблемой является понижение температуры теплоносителя в процессе его движения по трубопроводу.

В первую очередь это касается наружных участков теплосети, но и внутри здания на некоторых участках требуется теплоизоляция труб отопления и горячего водоснабжения, чтобы избежать потерь тепла.

Разнообразие материалов

Коммуникации внутри дома, а также в пределах своего земельного участка, можно утеплить самостоятельно, правильно подобрав соответствующие материалы. Выполнив утепление теплотрассы и трубопровода ГВС, вы добьетесь:

снижения тепловых потерь на участках, где трубопровод теплоснабжения проложен наземным способом либо проходит через неотапливаемые (в том числе подвальные) помещения;
уменьшения риска коррозии с внешней стороны металлических труб;
предотвращения замерзания теплоносителя при остановке котла (размерзание системы приводит к ее выходу из строя по причине прорыва труб);
экономии средств на отопление дома и подготовку воды для ГВС.

Виды материалов для теплоизоляции

Утепление трубопроводов тепловых сетей повышает КПД системы, снижает нагрузку на отопительный котел, способствует экономии топлива.

Для этих целей применяется термоизоляция для труб разных видов, при выборе следует учесть функциональные особенности утепляющих материалов и принципы их монтажа.

Различаются следующие виды теплоизоляции:

рулонная;
штучная;
кожуховая;
напыляемая;
комбинированная.

Виды термоматериалов

Термоизоляционные материалы позволяют утеплять строительные конструкции, дымоходы, вентиляционные короба, трубопроводы различного назначения.

Выбирая материал для изоляции труб с теплоносителем или горячей водой, которые проложены снаружи здания наземным или воздушным способом, следует использовать утеплитель, устойчивый к воздействию влаги.

К универсальным свойствам теплоизоляторов, с помощью которых можно утеплить трубы отопления на улице и в доме, относится:

низкая теплопроводность;
стойкость к воздействию химически активных веществ;
не подвергается коррозии;
огнестойкость;
безопасность для здоровья человека;
простой монтаж;
долговечность.

При выборе изолирующего материала для трубопроводов также учитывается диаметр трубы, место размещения и условия эксплуатации, рабочая температура транспортируемой среды.

Вспененный полиэтилен

Теплоизоляция для труб отопления из вспененного полиэтилена пользуется высоким спросом благодаря доступной стоимости и функциональности.

Коэффициент теплопроводности материала составляет около 0,035 Вт/м•K, при этом материал за счет свой ячеистой структуры обладает малым весом и не оказывает существенной нагрузки на трубы.

Теплоизоляция для труб отопления на открытом воздухе

Разнообразие утеплителей предоставляет возможность выбрать именно тот, который подойдет наилучшим образом для конкретного места применения (на улице, в земле, в подвале, на чердаке) и бюджета.

Подбор теплоизолятора выполняется с учётом факторов:

диаметр трубы системы отопления;

условия эксплуатации (место расположения отопительной системы);

средняя температура прогрева теплоносителя;

показатель теплопроводности утеплителя (чем ниже, тем лучше);

показатель водопоглощения. Показывает способность изоляционного материала выполнять свои функции во влажной среде;

устойчивость к горению, биологической и химической активности, воздействию ультрафиолета и прочих факторов внешней среды;

срок службы;

простота монтажа (с условием обеспечения достаточной герметичности);

стоимость.

Утепление труб на чердаке и в подвале

Закончив возведение частного дома, его владелец должен выяснить, чем утепляются трубы отопления. Выбор материала зависит от типа помещения, в котором они проложены: на чердаке или в подвале.

Чердачное помещение характеризуется повышенной продуваемостью, поэтому повышенная влажность здесь, как правило, не фиксируется: она такая же, как и на улице. А по той причине, что создать полное утепление на чердаке очень сложно, минусовые температуры там не редкость.

Те, кто хотят утеплить проложенные в этом помещении трубы своими руками, должны руководствоваться не только показателем теплопроводности материала. Следует также учитывать, возможно ли соединить сегменты без образования мостиков холода. Как показывает практика, для утепления труб отопления на чердаке наилучшим образом подходит стекловата, шлаковата, каменная и базальтовая вата. Причем не только из-за доступной цены. Ведь даже тем, кто не знает, как утеплить на чердаке трубы отопления, самостоятельное решение данной задачи по плечу. А это дополнительная экономия.

Подвал – самое критичное для труб отопления место жилого дома. Прокладываются они в земле ниже глубины промерзания грунта. Но даже это не освобождает от необходимости утепления трубопроводов. А с точки входа теплотрассы в подвал до того места, где трубы подходят к месту расположения сантехники, их необходимо термоизолировать.

Поиски ответа на вопрос чем утеплить в подвале трубы отопления много времени не займут. По мнению экспертов с точки зрения соотношения Цена/Качество наилучший выбор – это теплоизоляция из пенополистирола. Производится она для труб разных диаметров и любой хозяин с её помощью может утеплить трубопровод в подвале своими руками.

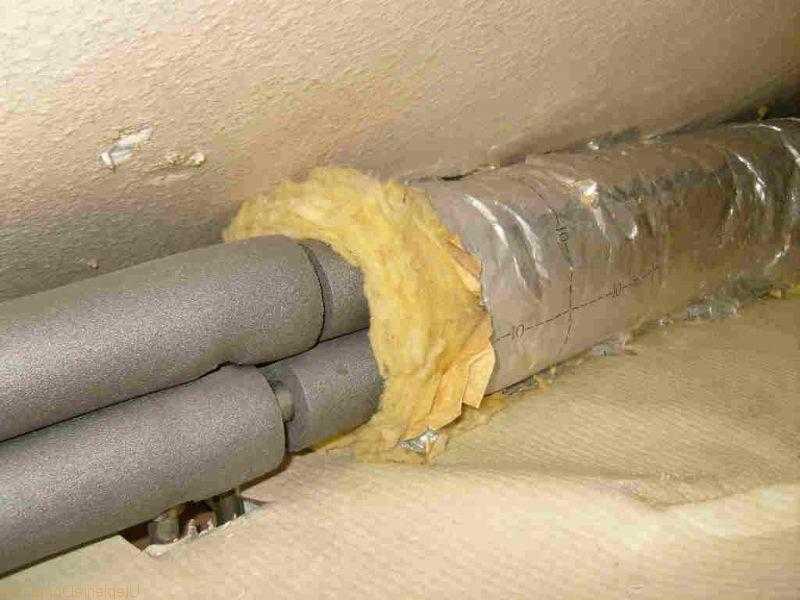

Использование минеральной ваты предполагает выполнение двух этапов процесса утепления труб отопления в подвале:

полотно плотно обматывается вокруг трубы и закрепляется капроновым шнуром;
из рубероида формируется гидроизоляционная защита. Будучи предварительно нарезанным на куски, этот материал, в свою очередь, наматывается поверх минеральной ваты. Для фиксации тоже используется верёвка из капрона.

Корректный выбор теплоизоляционной конструкции и правильность её монтажа определяют продолжительность срока эксплуатации и эффективность работы трубопроводов.

https://youtube.com/watch?v=nqC-_EovO9c

Какой бывает изоляция

Эффективных способов изолировать трубы несколько.

окрасочная;
рулонная;
«скорлупа»;
жидкая.

Теплоизоляционная краска

Ее применяют, когда трубам не требуется особое утепление. Один пласт краски равноценен слою синтетического утеплителя. Она экологически безвредна, стойка к температурным колебаниям и сырости. Краску просто наносят на поверхность трубы и оставляют до высыхания. На месте нанесения остается плотный пласт, предохраняющий трубу от теплопотерь.

Рулонная

Раньше трубу окутывали минеральной ватой, обвязывали проволокой и надевали сверху оцинкованный кожух. Такая конструкция не боится холода и повреждений. Но для тонких труб материал не подходит, а минеральная вата плохо переносит влажность воздуха.

Поэтому изоляцию дополнительно могут заключить в стеклопластиковую или цинковую колбу.

К другим рулонным материалам относят полиэтилен, фольгированный пенофол.

Скорлупа

Представляет собой цилиндр, целый или состоящий из двух частей. Если выполняется монтаж отопления, его натягивают на трубу, а если утепляется имеющаяся конструкция, применяют разрезанный на две части. Материалы для скорлупы:

пенопластик;
пенополиэтилен;
каучук;
поролон.

Для теплоизоляции труб в подъезде специалисты рекомендуют выбирать материал, учитывая уровень влажности помещения. На цокольных и подвальных этажах отдают предпочтение пеностеклу или пеноизолу – эти утеплители характеризуются невысокими коэффициентами влагопоглощения.

Жидкая изоляция

Теплокраска воздействует по принципу термоса и бывает двух разновидностей:

керамическая;
пенная.

Наносится такой материал методом напыления. Покрыв трубу тонким (в полсантиметра) слоем керамики, можно быть уверенным: теплопотери сократятся в два раза, и, помимо этого, поверхность добротно предохраняется от коррозии. Пенную теплокраску наносят для труб большого диаметра. Она экологична, стойка к возгораниям, коррозии, конденсату.

Функции утеплителей для труб отопления

В частном доме котел отопления может располагаться как внутри помещений (например, в подвале), так и в отдельной пристройке хозяйственного назначения. Во втором случае чаще всего отсутствует централизованное газоснабжение и для отопления применяются твердые материалы вроде торфяных брикетов, угля, пеллет, дров.

Понижение уровня потерь тепла

Суть любого теплоизолятора и его главная задача – уберечь поверхность труб от негативного влияния окружающей среды. В этом случае, сниженная тепловая проводимость утеплителя позволит уменьшить теплопотери и нагретый трубопровод будет остывать гораздо медленнее, чем в случае с не изолированными трубами.

Устранение риска промерзания

Если горячее водоснабжение внутри индивидуальной системы отопления идет от котла к зданию, стоящему на приличном расстоянии, то чаще всего происходит прокладка подземных коммуникаций

При этом важно, чтобы трубы шли ниже уровня промерзания почвы. Но если возможности расположения трубопровода на значительной глубине нет, то возможны длительные перебои с подачей нагретой воды в случае, если она используется не постоянно

происходит это потому, что остаток жидкости в трубах в мороз перемерзает. Чтобы предохранить подземные коммуникации от вымерзания, их утепляют путем защиты жесткой скорлупой или оболочкой мягкой структуры, которые располагаются внутри трубных каналов.

Устранение появления конденсата

По нормам строительства запрещается укладывать трубы из металла под грунт без изоляции или внешней защитной оболочки, в роли которой выступают вспомогательные материалы. Внутри помещений все обстоит иначе. Там можно прокладывать трубопровод из обычной стали, оцинкованной стали, а также меди. Если отопление отключается, внутри металлических труб происходит процесс остывания жидкости. Капли конденсата воздействуют на внешние стенки, вызывая их коррозию, а в большом количестве могут даже образовывать лужи на поверхности пола и испортить его декоративное покрытие. Во избежание подобных неприятностей рекомендуется применять теплоизоляционные материалы для труб, имеющие пористую структуру и паропроницаемые или влагоустойчивые.

Предотвращение ожогов

Температура теплоносителя, находящегося внутри труб частного или многоквартирного жилого здания или промышленного объекта нередко приближается к 100 ° Цельсия. Таким образом, задача защиты жильцов или обслуживающих теплотрассу работников от ожогов при касании труб – далеко не праздная. наружные стенки трубопровода нужно изолировать утеплителем, который по определению не может нагреться до высокой температуры.

Устранение физической деформации

Из курса школьной физики многие помнят, что при нагревании практически любые материалы расширяются. Для компенсации данного эффекта, проходящий в толще стен или плит трубопровод отопления нужно поместить в гильзу из стали с большим диаметром. Поверх самой трубы размещают скорлупу из теплоизолятора, которая сможет предотвратить контакт узла и стенки гильзы.

Процесс теплоизоляции вентиляции на чердаке

Самым распространенным материалом для теплоизоляции вентиляционных труб является вспененный полиэтилен. Он повторяет форму трубы, полностью окутывая и изолируя ее.

Чтобы грамотно выполнить теплоизоляцию следует подготовить материал нужного размера. Затем, разрезав оболочку, установить его вокруг трубы. С помощью монтажной пены или специального скотча склеить стыки и шов. Такой вид утеплителя абсолютно безопасен для организма человека. Материал экологически чист и не выделяет токсичных веществ.

Теплоизоляция – основной вид защиты трубопроводных систем вентиляции и отопления. Она надежно защищает материалы от воздействия суровых климатических условий, значительных теплопотерь и механических повреждений, сохраняя их эксплуатационные качества на долгое время. Кроме того, многие современные материалы экологически безопасны и экономически выгодны.

Утепление отопительных труб жидким материалом

Неплохим материалом, который может на равных конкурировать с уже описанными утеплителями, считается утеплительная краска. Нанесённая на трубу, подобная краска заменяет 5-сантиметровый слой полиуретана. Кроме хороших утепляющих параметров, теплокраска отопительных труб оберегает металл от влияния коррозии, не подчиняется температурной деформации и обеспечивает хороший вид труб.

Качественный теплоизолятор для отопительных труб не только предохраняет их от разрушающего влияния внешней среды, но и позволяет хорошо сэкономить на топливе – а это веская причина, по которой можно отнестись к выбору утеплителя очень серьезно.

Варианты теплоизолятора для отопительных труб показаны на видео:

Утепление трубопровода в зданиях

Изоляция действующих трубопроводов отопления в помещении не теряет своей актуальности. Понятно, что в тех зонах, где трубопровод должен отдавать свою тепловую энергию, изолировать его не стоит.

Такую защиту в помещении используют не очень часто, и нужно отметить, что без нее страдает качество отопления.

Видео

Для системы, расположенной в полу, нужно применять защитные материалы с высокой плотностью. Например, в помещении эффективным будет любой вид вспененных утеплителей. Они отлично подходят для изоляции, а для простоты работы лучше брать трубчатые варианты.

Это мягкие и гибкие трубки, оснащенные продольным разрезом. Они легко одеваются и фиксируются специальным зажимом. Если монтаж такого утеплителя в помещении выполнить правильно, то он прослужит очень длительное время.

Теплозащита на улице

Изоляция трубопроводов отопления на улице требует особого подхода. Прежде всего, при такой работе следует просчитывать возможное влияние влаги. На улице это идущий снег или дожди. Также укладывая теплоизоляцию на улице, необходимо предусмотреть гидрозащитный слой.

Видео

Общепринятые варианты теплозащиты теплоподводящей сети на улице такие:

Минеральная вата.
Обмотка, которую составляют шелковые нити.
Рубероид.
Намотка из стойкой к коррозийным процессам проволоки.

Варианты защиты на улице обязаны отвечать таким требованиям:

Незначительная теплопроводимость.
Устойчивость к влиянию влаги

В защите не должна скапливаться влага, это особенно важно для магистрали, проходящей в земле.
Стойкость к влиянию агрессивной среды. Он не должен разрушаться от влияния низкой температуры и ветра.
Длительное время использования.
Простая прокладка.

Правила утепления

Правила изоляции трубопроводов отопления довольно многочисленные, вот некоторые важные моменты из них:

Прежде всего, необходимо изучить правила и нормы СНИП.
Приобретать изоляционные материалы следует у официальных поставщиков. Они изготавливают продукцию, соблюдая все правила и требования стандартов.
Выполнять теплозащиту трубопроводов нужно с целью концентрации тепловой энергии в области радиаторов. Если проигнорировать правила утепления трубопровода центрального отопления, то тепло будет направленно на стены и оконные проемы.
Дизайнеры, которые занимаются обустройством помещений, могут облагородить вид теплоизоляции. Но, для выполнения такой работы также нужно соблюдать свои правила. Например, выполняя зашивку гипсокартонном, нельзя забывать об отверстиях для доступа к фитингам.
Некоторые утеплители для трубопровода отопления нужно просто распиливать. А вот некоторым понадобится дополнительный материал для защиты.

Видео

Требования к выбору теплоизоляции отопления

Во время поиска теплоизоляции для тепловой сети, размещенной на открытом воздухе, помимо выше сказанных нюансов необходимо руководствоваться следующими требованиями:

Показатель теплопроводимости материала.
Способности противостоять окружающей среде.
Спектр температур для работы.
Длительность периода использования.
Простота монтажа материала.

Видео: теплоизоляция труб на открытом воздухе

Теплоизоляция в подвале

Завершив строительство дома, его хозяин должен узнать, чем можно утеплить трубы для обогревательной сети.

Видео: термоизоляция в подвале

Подогрев

Планируя устройство зимнего водопровода, нужно иметь в виду, что утепление лишь помогает сократить теплопотери, но греть не может. И если в какой-то момент морозы окажутся сильнее, труба таки замерзнет. Особенно проблематичен в этом смысле участок вывода трубы из подземной канализации в дом, пусть даже и в отапливаемый. Все равно грунт недалеко от фундамента часто бывает холодный, и именно на этом участке чаще всего возникают проблемы.

Если не хотите заморозить свой водопровод, делайте подогрев трубы. Для этого используют греющий кабель или греющие пластины — в зависимости от диаметра труб и требуемой мощности обогрева. Кабели можно укладывать вдоль или наматывать спиралью.

Способ крепления греющего кабеля к водопроводной трубе (кабель не должен лежать на земле)

Греющий кабель всем хорош, но не так уж редко у нас отключают электричество на несколько дней. Что тогда случится с трубопроводом? Вода замерзнет и может разорвать трубы. А ремонтные работы в разгар зимы — не самое приятное занятие. Потому и комбинируют несколько способов — и греющий кабель укладывают, а на него утепление. Этот способ оптимальный и с точки зрения минимизации затрат: под теплоизоляцией греющий кабель будет расходовать минимум электроэнергии.

Еще один способ крепления греющего кабеля. Чтобы сделать счета за электричество меньше, сверху нужно еще установить теплоизолирующую скорлупу или закрепить рулонную теплоизоляцию

Прокладка зимнего водопровода на даче может быть выполнена с использованием такого типа теплоизоляции, как на видео (или идею можно взять на вооружение и сделать что-то подобное своими руками).

Разработка схемы прокладки водопровода на даче описана тут.

Зачем необходимо утепление

Существует несколько причин, по которым следует утеплять подземный водопровод, все они связаны с правилами прокладки коммуникаций и экономией финансовых средств — ее получают после осуществления утеплительных работ. Основные причины для проведения теплозащиты водопровода:

При прокладке подземной водопроводной линии учитывают возможность слива воды из системы, для этого трубопровод укладывают с уклоном около 20 мм на погонный метр в сторону источника. Если дом или дача расположены на большом расстоянии от скважины или колодца, из которых забирается вода, к примеру в 50 м, то при укладке трубопровода около дома на средней глубине промерзания около 1,5 м при входе в источник придется закапывать трубу на 2,5 м (0,02 х 50 = 1 м). Это экономически нецелесообразно и довольно сложно для технического исполнения.
Для забора воды из скважин часто используют кессонные колодцы, в которые помещают насосное оборудование и производят техническое обслуживание электронасоса. Стандартный кессонный резервуар имеет глубину погружения под землю около 2 м, при этом верхняя труба обсадной колонны по нормативам располагается выше уровня пола на 50 см. Таким образом, на выходе из кессонной камеры, являющейся неотапливаемым помещением, трубопровод размещается на нижней отметке глубины промерзания в 1,5 м, а учитывая, что при подводке к дому через подвал нужен уклон, весь участок водопровода будет находиться выше точки замерзания — соответственно его необходимо утеплять. Читайте подробнее про пластиковые кессоны.
Утепление труб водоснабжения в частном доме, проходящих под землей, позволяет сэкономить значительные средства, которые тратятся на подогревание холодной воды для хозяйственных нужд. Понятно, что менее охлажденная вода после протекания по утепленному водопроводу потребует меньше электроэнергии для нагрева, чем охлажденная после прохождения по нетеплоизолированной магистрали.
Известно, что теплоизоляция подземного водопровода от соприкосновения с грунтом не обогревает трубы, а предотвращает потери тепла, поэтому утепленные трубы для водопровода эффективно эксплуатировать и в летнее время — они препятствуют нагреву воды при неглубоком расположении магистрали.
Для предотвращения промерзания проводят не только утепление водопроводных труб в земле, но и на ее поверхности в местах выхода из скважины и входа в дом, если он расположен на сваях, для этого часто используют аналогичные с подземными коммуникациями методы теплоизоляции и материалы.

Устройство саморегулирующегося электрокабеля

Теплоизоляция для труб отопления под землей

ГОСТ 30732-2006 регламентирована непосредственная подземная прокладка теплосетей трубопроводами с ППУ изоляцией в полиэтиленовой оболочке или герметичных каналах с оцинкованным стальным наружным защитным слоем.

Для бытового использования прокладка стальных труб под землей с негерметичной защитой запрещена, если используется трубопровод из полипропилена ПП, его можно поместить в жесткую оболочку из обычного или экструдированного пенополистирола ПС, пенополиуретана ППУ.

Многие фирмы и частные лица используют в подземной прокладке комбинацию наружного жесткого трубопровода большого диаметра и мягкого утеплителя из вспененного полиэтилена по аналогии с заводскими трубами с ППУ термоизолятором и защитной ПЭ оболочкой. При прокладке на трубопровод одевают трубку из мягкого вспененного полиэтилена, фиксируют ее скотчем, а затем полученную конструкцию вставляют в трубы для канализации большего диаметра.

Рис. 14 Заводская труба утепленная с ППУ изоляцией

Виды теплоизоляции для труб отопления

Минеральная вата

Минеральная вата для трубопроводов – один из самых популярных изоляционных материалов. Этот утеплитель рекомендуется использовать для изоляции систем центрального отопления и снабжения горячей водой, проложенных в жилых домах или зданиях промышленных предприятий. Другой способ применения материла – защита труб с постоянным прогревом, например, печных дымоходов.

Выделяют два типа минеральной ваты:

Каменная вата – изготовляется из базальтовых пород.
Стекловата (стекловолокно) – вырабатывается из битого стекла или штапельного волокна, основой которого служит кварцевый песок.

Главные преимущества каменной ваты:

термостойкость (до 650°С) при сохранении механических свойств;
устойчивость к растворителям (щёлочи, кислоты, масляные растворы и т.д.);
при специальной пропитке можно придать вате влагоустойчивость;
экологически чистый, нетоксичный материал.

Стекловата менее термоустойчива, соответственно, сфера её применения уже. Выпускается она в рулонах длиной 1,55-2 м.

Характеристики стекловаты:

рабочая температура защищаемых труб – до 180°С;
устойчивость к вибрации;
химически нейтральна, не взаимодействует с химическими и биологическими веществами;
при правильной установке и соблюдении условий эксплуатации долго сохраняет свойства.

Пенополиуретан

Этот утеплитель имеет жёсткую форму, предусматривающую грани и стенки. Готовая продукция получается методом литья «труба в трубе». Благодаря этим свойствам, материал часто называют скорлупой.

Пенополиуретан обладает максимальной прочностью и эффективно уменьшает теплоотдачу.

Технологические характеристики пенополиуретана:

нетоксичность, отсутствие запаха;
стойкость к окислению (не гниёт);
непревзойдённая прочность – служит не только теплоизоляцией, но и механической защитой труб;
не проводит электрический ток;
химически стоек – не взаимодействует с кислотами, щелочами и т.д.;
подходит для любого климата и всех погодных условий.

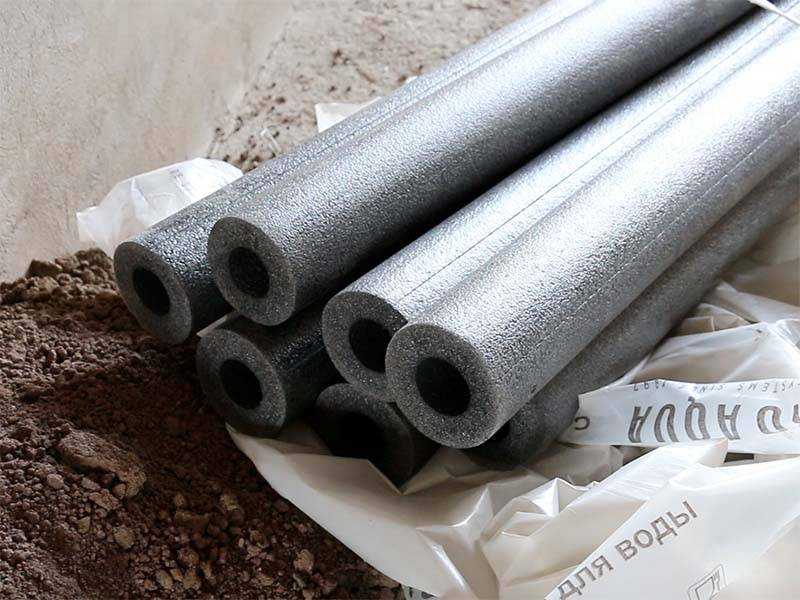

Вспененный полиэтилен

Этот вид теплоизоляции выпускается в виде полых цилиндров под разные наружные диаметры труб. Обычная длина цилиндра – 2 м, возможны вариации.

Вспененный полиэтилен можно использовать для изоляции труб отопления, горячего и холодного водопровода.

Преимущества вспененного полиэтилена:

экологически чистый материал, безопасен для человека;
влагонепроницаемость;
хорошая теплоизоляция, устойчивость к переменам температуры;
упругость в сочетании с гибкостью позволяет использовать материал и как изоляцию, и как механическую защиту трубопровода;
простота применения – может надеваться на трубу целиком или с помощью разрезания цилиндра;
сохраняет свойства при контакте с известью, бетоном и другими материалами.
