Как сделать антенну из пивных банок для цифрового тв?

Какая антенна подойдет для дачи

В случае, если на участке пользователя установлен телевизор, а также встроенная, наружная или же комнатная антенна, то ему стоит подключить все приборы, а после проверить их на работоспособность. Если сигнал передается стабильно, а изображение отображается без каких-либо помех, то пользователь может больше ничего не делать.

Но, если ситуация сложилась обратным образом, то придется искать альтернативное решение этой проблемы. Комнатные очень удобны в использовании и обладают небольшими размерами, но хорошая работа обеспечивается только в том случае, если имеется стабильный телевизионный сигнал. Комнатная антенна будет хорошим приобретением также в том случае, если рядом с домом имеется ретранслируемая или же телевизионная башня.

Также, для использования на дачном участке подойдут следующие модели:

Спутниковое ТВ, благодаря которому обеспечивается максимально стабильная передача сигнала с высоким качеством, а стоимость не ударит по кошельку;
Метровые диапазоны. Трансляция аналогового сигнала принимается практически в любой местности, однако изображение будет передаваться не в самом лучшем качестве;
Комбинированная модель. Это является наилучшем образом, поскольку такие модели могут принимать сигналы сразу в двух диапазонах.

Разные способы изготовить антенну

Сделать комнатную антенну для телевизора своими руками можно разными способами из разных материалов. Для начала убедитесь в том, что ваш дом находится в зоне уверенного приёма. Это можно проверить на официальном сайте цифрового эфирного телевидения. Если вы находитесь далеко от вышки вещания, то у вас не получится поймать сигнал никакой антенной — ни покупной, ни самодельной. Приобретите пассивную или активную внешнюю антенну. Хотя некоторые из приведённых ниже инструкций, как сделать антенну своими руками, подходят и для внешнего использования.

Рассмотрим один из самых простых способов — изготовление из коаксиального кабеля:

Приготовьте кусок кабеля 53 см.
Зачистите с обеих сторон, оголив жилу и скрутив оплётку.
Загнуть кабель в кольцо (или ромб) и приклеить его на фанеру или лист пластика. Расстояние между концами кабеля должно быть порядка 2 см.
Внутреннюю жилу кольца с двух сторон соедините с обмоткой. На концах петли скрутите обмотку между собой. А жилы петли присоедините к скрутке кольца.
Зачистите конец антенного кабеля (того, что пойдёт к телевизору).
Соедините жилу антенного кабеля с жилой петли, а обмотку с обмоткой петли.

Своими руками также легко сделать антенну для телевизора из пивных банок. Причём её можно использовать как комнатную, а можно выставить на улицу:

Возьмите две обычные пивные банки.
Прикрепите их на деревянную рейку при помощи, например, скотча. Расположите их вдоль рейки крышками друг к другу, на расстоянии порядка 6–7,5 см.
Проделайте отверстия отвёрткой в горловине (в стенке горловины, а не на крышке).
Разместите в отверстия саморезы.
Зачистите конец антенного кабеля.
Прикрепите проволоку кабеля к банке саморезами. Для надёжности можете припаять.
Другой конец антенного кабеля подключите к разъёму ТВ или цифровой приставки.
Можно сделать более продвинутый вариант из 3–4 рядов банок.
Для этого понадобится вертикальная рейка, к которой будут перпендикулярно крепиться горизонтальные.
По такому же принципу сделайте 3–4 ряда расположенных друг напротив друга банок.
Соедините их между собой медным проводом и выведите вниз. Можно подсоединить усилитель, а к нему антенный кабель. Таким образом, у вас получится очень эффективная антенна, которую можно использовать и на улице.

Такая конструкция прекрасно работает, хотя выглядит не очень эстетично.

Зигзагообразную антенну сложнее сделать своими руками, но она хорошо себя зарекомендовала как универсальная и надёжная:

Возьмите 2 куска медной проволоки диаметром 2–3 мм по 56 см.
Загните проволоку плоскогубцами, чтобы из каждого куска получился квадрат.
Зачистите антенный кабель и припаяйте жилу к углу одного квадрата, а оплётку к углу другого.
Закрепите конструкцию на диэлектрическую основу.
На другом конце кабеля установите штекер и воткните в телевизор или приставку.

Своими руками можно легко смастерить антенну из картонной коробки:

Возьмите обычную картонную коробку, например, из-под обуви.
Наклейте на дно слой фольги.
Скрутите круги из двух кусков кабеля по 50 см, приклейте их на коробку, не замыкая концов. Должен получиться вид восьмёрки.
Зачистите кабель, который будет подсоединяться к телевизору. Жилу закрепите между соседними концами разных кругов. А обмотку соедините с обмоткой других двух концов.
Теперь осталось подключить другой конец к телевизору.

У конструкции из пивных банок есть более эстетичный вариант, так называемая бабочка. На дощечке закрепляются 4 ряда саморезов, а вместо поперечных реек используются согнутые пополам куски медного провода. Таким образом, получаются ряды из торчащих в разные стороны медных «вилок». Ряды также соединяются между собой проводом, выводятся на кабель, далее нужно просто подключить его к ТВ.

Как установить и настроить антенну из пивных банок

Установка антенны для цифрового ТВ выполняется как и в случае с комнатной. Потребуется походить с подключенным к ТВ и телеприставке устройством и проверить, где лучше всего принимается сигнал. Поскольку уровень сигнала в помещениях дома всегда отличается, не стоит рассчитывать на быстрый результат.

Это касается и монтажа приемника сигнала на крыше дома или во дворе – чтобы трансляция обеспечивалась стабильно и без перебоев, надо проверить все возможные места установки.

Однако после найденного места может потребовать его проверка – вполне возможно, что цифровой сигнал будет периодически пропадать. Хотя в большинстве случаев достаточно правильно расположить банки антенны:

их следует передвигать по сторонам, замеряя при этом расстояние;
контролировать изменение сигнала на экране телевизора. Это стало проще, поскольку современные модели ресиверов и ТВ оснащены функцией замера качества трансляции;
когда расположение будет подобрано, нужно закрепить банки изолентой.

Настраивать антенну можно по следующему ориентиру – для жестянок объема 0.75л среднее расстояние 7,5 см. Чтобы во время настройки кабель не оторвался, его можно зафиксировать скотчем или изолентой к каркасу и мачте.

Никакие дополнительные работы проводить не нужно. Сложность настройки зависит от количества элементов – чем их больше, тем дольше времени займет настройка.

Комнатная ДМВ Антенна своими руками. Типы телевизионных антенн

Телевизионная антенна – это прибор, специально предназначенный для приёма эфирного вещания телевизионных сигналов, которые передаются на частотах от 41 до 250 МГц в УКВ диапазоне, и от 470 до 960 МГц в УВЧ группе.

Телевизионные антенны бывают двух видов:

Внутренние – расположенные сверху или рядом с телевизором;
Наружные – установленные на крыше или чердаке дома.

Наружные антенны более сложные в изготовлении и монтаже, но такие приборы необходимы для адекватного приёма в периферийных зонах, удалённых от телевизионных станций.

Также антенные приборы делятся на:

Активные, которые дополняются усилителем и требуют подключения к источнику электрического питания;
Пассивные, которые усиливают сигнал только благодаря особенностям конструкции.

Наружная телевизионная антенна представляет собой прибор с высокой мощностью на входе, она имеет однонаправленную интенсивность излучения, поэтому её дальний конец всегда должен смотреть на вещательную станцию.

По длине волн, которые способны принимать телеантенны, их делят на три группы:

МВ-антенны – такие приборы принимают очень длинные метровые волны, размер которых может быть от 0,5 до 1,5 м;
ДМВ-антенны – эти устройства работают в дециметровом диапазоне, в котором длина волн находится в диапазоне от 15 до 40 см. Именно в этом охвате подаётся цифровое телевидение (ДТВ);
Широкополосные антенны – это гибридная конструкция, в которой устанавливают и МВ, и ДМВ элементы. Такие радиоустановки применяются для приёма цифрового и аналогового вещания одновременно.

Чаще всего используют конструкцию наружной телеантенны, основанной на лог-периодической дипольной матрице. Такие изделия состоят из нескольких полуволновых элементов, состоящих из металлических стержней. Они действуют как резонаторы, в которых энергия накапливается за счёт радиоволн, которые заставляют двигаться электроны и создают устойчивые волны колебательного напряжения. Антенна может иметь разное количество стержневых элементов: чем больше, тем выше её коэффициент усиления.

Другая популярная конструкция, используемая в основном для приёма УВЧ – это отражающая TV-антенна. Такой прибор состоит из вертикального металлического экрана с несколькими дипольными элементами, установленными перед ним.

Полосы телевизионного вещания, которые должны быть охвачены одной антенной, слишком широки по частоте, поэтому для диапазонов УКВ и УВЧ используются либо отдельные антенны, либо комбинированные устройства. В таких конструкциях имеются два типа элементов: длинные, которые улавливают МВ (они расположены сзади антенной стрелы и часто функционируют как лог-периодическая антенна) и короткие элементы, которые улавливают вещание УВЧ (их располагают спереди стрелы).

Когда вы слушаете радио, то замечаете, что местные каналы можно легко настроить в FM- или УКВ-диапазоне, а вот поймать на них далёкое зарубежное вещание не получится, для этого приёмник нужно переключить на режим СВ и КВ.

Это говорит о том, что метровые, средние и короткие волны хорошо передаются на большие расстояния, а ультракороткие и дециметровые сигналы имеют малую зону покрытия. Однако недостаток ДМВ-диапазона, в котором работает наше цифровое телевидение, сводится к минимуму благодаря двум вещам:

Во-первых, наличию большого количества вышек;
Во-вторых, способностью больших объектов отражать сигнал.

Если вы живёте в частном доме рядом с высоткой, то телеантенну правильнее направлять не на далёкую вышку, а на соседний дом, который отлично отражает волны. Правильный выбор направления во многом определяет качество TV-сигнала.

Как сделать антенну из жестяных банок

Не только пивные банки, изготовленные из алюминия, применяются для создания телевизионного приемного устройства. Можно взять за основу иные жестянки, например, из-под консервированного горошка, маслин или оливок, бобовых. Их использовать намного удобнее, так как они поддаются пайке. Однако основным недостатком является возможность проявления ржавчины при большой влажности. Об этом стоит знать и учитывать при изготовлении антенного устройства.

Из жестяных банок также можно изготавливать антенны

Чтобы создать антенну, нужно:

полностью срезать крышку;
при наличии на банке лакового покрытия либо красящих веществ, следует тщательно ее очистить от них;
к первой баночке припаивается жила, ко второй – экран;
полученное устройство прикрепляется к палке и фиксируется при помощи скотча либо изоленты.

Полезная информация!

Чтобы дождевая водичка не скапливалась внутри банок, стоит в той стороне, которой банки направлены к земле, сделать несколько отверстий.

Комнатная ДМВ Антенна своими руками. Типы телевизионных антенн

Телевизионные антенны бывают двух видов:

Внутренние – расположенные сверху или рядом с телевизором;
Наружные – установленные на крыше или чердаке дома.

Также антенные приборы делятся на:

Активные, которые дополняются усилителем и требуют подключения к источнику электрического питания;
Пассивные, которые усиливают сигнал только благодаря особенностям конструкции.

По длине волн, которые способны принимать телеантенны, их делят на три группы:

МВ-антенны – такие приборы принимают очень длинные метровые волны, размер которых может быть от 0,5 до 1,5 м;
ДМВ-антенны – эти устройства работают в дециметровом диапазоне, в котором длина волн находится в диапазоне от 15 до 40 см. Именно в этом охвате подаётся цифровое телевидение (ДТВ);
Широкополосные антенны – это гибридная конструкция, в которой устанавливают и МВ, и ДМВ элементы. Такие радиоустановки применяются для приёма цифрового и аналогового вещания одновременно.

Во-первых, наличию большого количества вышек;
Во-вторых, способностью больших объектов отражать сигнал.

Сборка коллектора

Застелите дно короба минеральной ватой и выложите полученные трубки, уплотните ею зазоры между рядами.

Присоедините их концы к отверстиям в бортах, закрепите и заизолируйте силиконом, так чтобы воздушный поток из них не просачивался в короб, а полностью поступал в воздухозаборники.

Можете на этом или предыдущем этапе покрасить трубки черной термостойкой краской, чтобы поверхность лучше впитывала тепло. Выполняйте эти работы на свежем воздухе или в хорошо проветриваемом помещении, соблюдая технику безопасности.

После полного просыхания всех использованных компонентов можно закрыть короб прозрачным оргстеклом или поликарбонатом. С помощью этих материалов можно изготовить другую эффективную модель коллектора.

Половина конструкции принимает потоки прохладного воздуха, который при нагревании поднимается в воздухозабор, оттуда он попадает в другую часть, соединенную с помещением переходником, герметично врезанным в короб и входящим в стену.

Чтобы в холодную погоду не собирался конденсат, нужно врезать на противоположные стенки пару винтов с большим диаметром. Выкрутив их, можно обеспечить проветривание короба.

Шаг 3

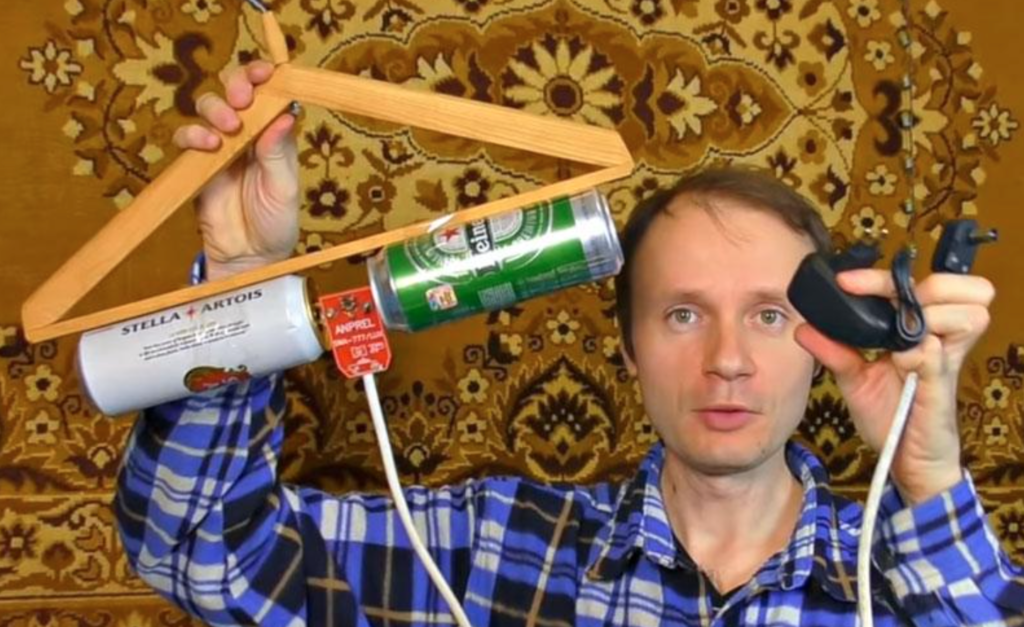

Кабель скотчем или изолентой для прочности привязывается к палке.
Антенна готова!

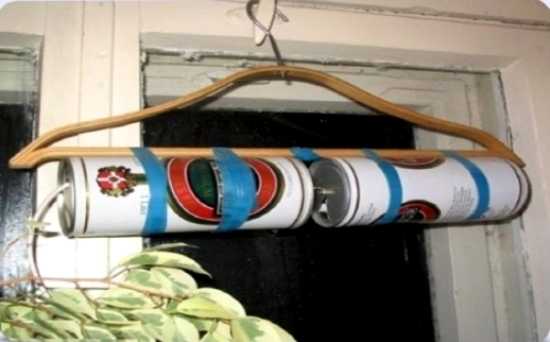

Можно вместо палки использовать деревянную вешалку, тогда антенну можно будет куда-нибудь подвесить.

Вместо палки можно использовать вешалку

Для качественного приема расстояние между банками желательно подобрать экспериментально, но в среднем оно составляет около 70 мм.
Если от банок не оторваны язычки-открывалки, то антенный кабель можно прикрепить непосредственно к ним с помощью винта и гайки с шайбой.

При установке антенны на улице она будет подвергаться воздействию различных атмосферных факторов, таких как дождь, снег, ветер и т.д. В этом случае, для придания жесткости и герметичности всей конструкции обе банки можно поместить в большую пластиковую бутылку из-под пива, предварительно отрезав у нее донышко и горлышко. Для кабеля посередине получившегося цилиндра необходимо проткнуть отверстие, которое после подключения нужно ошпарить горячей водой. Пластик бутылки деформируется и герметизирует отверстие.

Надо заметить, что простор для творчества в области любительского антенностроения практически безграничен. Доказательством тому служат фотографии, приведенные ниже.

Усовершенствованная антенна с несколькими секциями

Это давно известная конструкция, делалась еще из консервных банок из-под горошка

Не делайте такую антенну за один день, это вредно для печени!

Недавно я приобрел по дешевке отличный телевизор, в голове не укладывается, что люди готовы избавиться от хорошей техники из-за того, что она не принимает цифровые сигналы. Так как телевизор у меня есть, я пробую разные способы поймать сигнал.

Сначала я хотел протянуть провод по стене дома, из подвала, но родители запретили. Потом я попробовал использовать канцелярскую скрепку, чтобы поймать телевизионный сигнал, но результат был очень слабый.

Потом я смастерил своими руками антенну из пивных банок.
Теперь у меня есть бесплатное телевидение.

Полуволновые вибраторы

Интернет обошло видео: смартфон вместо антенны принимает кусок оголенного провода, припаянный к разъему. Диво – радио ловится! Ничего удивительного. В радиовещании используется вертикальная линейная поляризация, провод произвольной длины способен усилить сигнал. Учебниками радиотехники показано – добиться результата повыше можно, если размер кратен четверти волны:

Равен длине волны.
Половине длины волны.
Четверти длины волны.

Существуют другие варианты, некоторые радиолюбители утверждают: лучший прием получается при длине приемной антенны 5/8 длины волны. Сегодня на этом останавливаться не будем. Каждое из приведенных устройств характеризуется внутренним сопротивлением, величина по возможности равна импедансу кабеля, приемного устройства:

Вибратор Герца – 300 Ом.
Полуволновой вибратор – 73,5 Ом.
Четвертьволновый – 37 Ом.

Сообразно сказанному выделено полдюжины стандартных номинала кабелей, чаще встретим РК – 75, РК – 50. Последний имеет наибольшее хождение меж связной аппаратурой

Важно использовать коаксиал, подходящий используемому типу устройств. На старых телевизорах входы специально подписаны в Ом

УКВ использует кабель РК – 50. Следовательно, потери, вызванные отражением сигнала линии, наименьшие.

Интернет обошла схема полуволнового диполя длиной каждой стороны 75 см. Приемное устройство обслуживает диапазон УКВ (FM), вмещающий немало радиостанций. Поясним изрядно:

длина вибратора составляет половину длины волны;
каждое плечо вибратора равно четверти длины волны.

Суммарно получаем: устройство настроено на частоту вещания 100 МГц, четверть длины волны составит 75 см. Сопротивление излучению конструкции равняется 73,5 Ом, поэтому антенна для радиоприемника своими руками делается из куска кабеля РК – 75:

Для образования одного плеча диполя снимаем внешнюю изоляцию на участке протяженностью 75 см. Оплетку экрана оставляем нетронутой.
После выворачиваем медную сетку чулком, стягивая вниз, распрямляя на 75 см. Образуется второе плечо диполя. Если затруднительно натянуть экран поверх изоляции, возьмите кусок медной трубки длиной 75 см, натяните. Оплетка срезается, пополняя содержимое мусорного ведра.
Медная трубка аккуратно припаивается к экрану, устройство готово. Согласовывать с кабелем не нужно, у обоих сопротивление 75 Ом. Приемник современный может иметь совсем другой импеданс. Подробнее прочитаете в технических характеристиках, перечисленных паспортом.

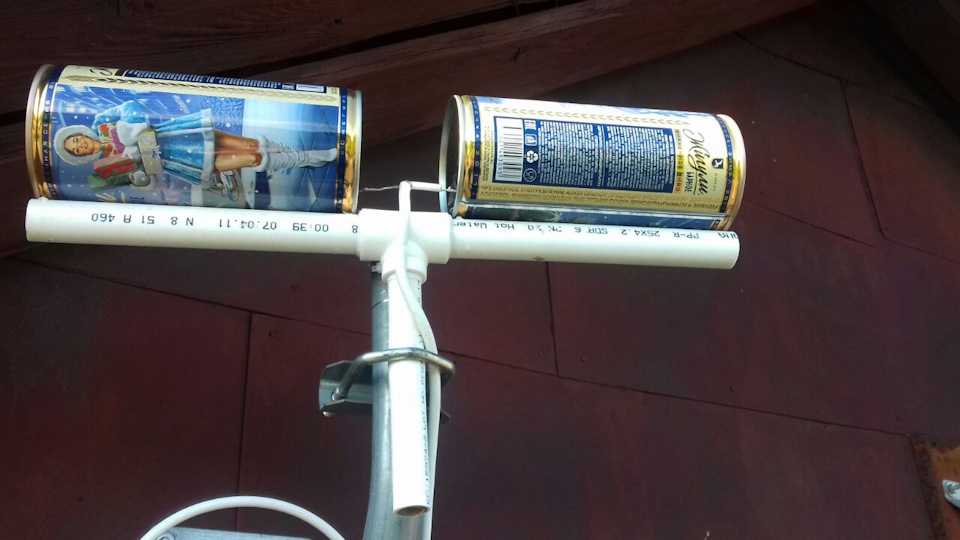

Установка ведется на мачту. Выше – лучше, но! Пассивная антенна для радиостанции, своими руками сделанная из куска кабеля, сильно понижает уровень сигнала. Рассмотрим позже, как спаять усилитель диапазона, оснастить непроницаемым корпусом, подвесить близ антенны. Дельная тема курсового проекта средней степени подготовленности студента ВУЗа радиотехнической направленности. Сегодня вопрос откладывается.

Какие антенны лучше

Как обычно, кроме типа оборудования приходится выбирать производителя. И это, пожалуй, ничуть не проще. Помочь могут рекомендации. На форумах популярных производителей несколько:

Lokus (Локус). Антенны Российского производства. Широкий ассортимент, невысокие цены (от 480 рублей до 1,7 тыс. рублей). Есть как активные — со встроенным усилителем, так и пассивные.
Гарпун. Тоже антенна российского производства. Принимает в зонах ДМВ и МВ диапазона. Выпускаются только в пассивом виде, предназначены для установки в зонах неуверенного приема. Розничная цена — Гарпун-0416 — 1500 рублей, Гарпун-1028 — 2300 рублей.
Антенны «Дельта» производства ЗАО «НПП ОСТ». Тут ассортимент очень широк. Есть как узконаправленные только для МВ или только для ДМВ диапазонов, так и широкополосные. Причем ДМВ антенны могут быть использованы для приема сигнала DVB-T2 цифрового телевидения. Многие модели оснащены F-коннектором — устройством, через которое подключается кабель: при монтаже не нужно ее разбирать, чтобы подключить его. Очищенный от изоляции проводник вставляете в гнездо. Все. Кабель подключен.
GoldMaster (ГолдМастер). Отзывов мало, но по имеющимся, принимает надежно даже в зоне неуверенного приема. Даже во время дождя качество сигнала почти не падает. Картинка по-прежнему остается четкой, без «снега».

Все остальные производители особой популярностью не пользуются.

Для неактивных антенн нужны еще и усилители. Тут тоже есть свои предпочтения:

Домовой усилитель LHA;
TERRA (Терра);
Мощные усилители с низким уровнем шумов Бриз, Alcad (Алкад).

Антенна из пивных банок

Могут возникнуть ситуации, когда стандартная телевизионная антенна выходит из строя, и нужно ей быстро заменить. Но если поблизости нет специализированных магазинов, то задача осложняется.

Такая проблема может возникнуть на даче, в сельской усадьбе или частном доме. В таких случаях можно за 10 минут сделать подходящую ТВ антенну из пивных банок, которая по качеству передачи сигнала мало чем будет отличаться от промышленного образца.

Если человек не пьет пиво, то также можно использовать пустые жестяные банки из-под лимонадов. Главное, чтобы они не были пластиковыми. Конструкции антенны максимально проста, и с работой справится даже человек, никогда прежде не державший в руке отвертку.

Нужны:

две жестяные банки емкостью 0,5 литра,
кусок деревяшки или пластика около 0,5 метра длиной,
кусок телевизионного провода RG-58,
паяльник,
флюс по алюминию (если банки алюминиевые),
припой.
Как сделать антенну из банок

Собираем так:

В дне банки строго по центру сверлим отверстие (5-6 мм диаметром).
Через это отверстие протягиваем кабель, выводим его через отверстие в крышке.
Эту банку закрепляем слева на держателе так, чтобы кабель был направлен в середину.
Вытаскиваем из банки кабель примерно на 5-6 см, снимаем изоляцию примерно на 3 см, разбираем оплетку.
Оплетку подрезаем, ее длина должна быть около 1,5 см.
Ее распределяем по поверхности банки и припаиваем.
Торчащий на 3 см центральный проводник нужно припаять к донышку второй банки.
Расстояние между двумя банками нужно сделать как можно меньше, и зафиксировать каким-либо образом. Один из вариантов — липкая лента или изолента.
Все, самодельная антенна ДМВ готова.

Второй конец кабеля оконечиваете подходящим штекером, включаете в нужно гнездо телевизора. Эту конструкцию, кстати, можно использовать для приема цифрового телевидения. Ели у вас телевизор поддерживает этот формат сигнала (DVB T2) или есть специальная приставка к старому телевизору, то можете поймать сигнал от ближайшего ретранслятора. Нужно только узнать где он находится и туда направить вашу телевизионную антенну, сделанную своими руками из жестяных банок.

Простые самодельные антенны можно сделать из жестяных банок (из-под пива или напитков). Несмотря на несерьезность «компонентов» работает она очень хорошо, а изготавливается очень просто

Ту же конструкцию можно приспособить для приема каналов метрового диапазона. Вместо 0,5 литровых банок поставьте на 1 литр. Будет принимать МВ диапазон.

Еще один вариант: если паяльника нет, или паять вы не умеете, можно сделать проще. Две банки привязываете на расстоянии в несколько сантиметров к держателю. Конец кабеля зачищаете на 4-5 сантиметра (аккуратно снимаете изоляцию). Оплетку отделяете, свиваете в жгут, из нее делаете колечко, в которое просовываете саморез.

Вообще-то для лучшего контакта нужна пайка: колечко оплетки лучше залудить и запаять, как и место контакта с металлом банки. Но и на саморезах получается неплохо, правда, периодически окисляется контакт и его нужно чистить. Как «заснежит» будете знать — почему…

Собираем так:

В дне банки строго по центру сверлим отверстие (5-6 мм диаметром).
Через это отверстие протягиваем кабель, выводим его через отверстие в крышке.
Эту банку закрепляем слева на держателе так, чтобы кабель был направлен в середину.
Вытаскиваем из банки кабель примерно на 5-6 см, снимаем изоляцию примерно на 3 см, разбираем оплетку.
Оплетку подрезаем, ее длина должна быть около 1,5 см.
Ее распределяем по поверхности банки и припаиваем.
Торчащий на 3 см центральный проводник нужно припаять к донышку второй банки.
Расстояние между двумя банками нужно сделать как можно меньше, и зафиксировать каким-либо образом. Один из вариантов — липкая лента или изолента.
Все, самодельная антенна ДМВ готова.

https://youtube.com/watch?v=zp-fltyiMe8

Скотч или изолента;

Настройка самодельного устройства

Перед тем как сделать антенну из банок, некоторые специалисты рекомендуют изучить таблицу телевизионных частот и обратить внимание на некоторые другие внешние факторы приема. Именно от этого будут зависеть форма и размер приемника. В большинстве случаев качество работы устройства проверяется только практикой

Домашнему мастеру-настройщику необходимо знать:

В большинстве случаев качество работы устройства проверяется только практикой. Домашнему мастеру-настройщику необходимо знать:

Качественные сигналы, на которые стоит рассчитывать, — это те, что можно получить в условиях прямой видимости передающей вышки. Чем она ближе и выше, тем больше шанс достойного приема, хотя непосредственная близость к ней скорее создает проблемы и помехи, чем приносит пользу.
Считается, что приемник должен быть расположен одной из своих широких плоскостей по направлению к вышке.
Жесткую фиксацию конструкции можно отложить до того этапа, пока с помощью прокрутки антенны и ее передвижения по высоте не будет определено лучшее положение.
Как только приемник окончательно закреплен, тонкую доводку можно доверить современной технике. Для этого используется функция автонастройки.

В отдельных случаях мастера изначально оставляют между банками определенный зазор, который, как и длину устройства, можно высчитать по таблицам частот, либо пытаются выяснить оптимальное расстояние между ними в процессе настройки. И то и другое является лишним, поскольку основные параметры приема зависят не от этого. Главное здесь заключается в том, чтобы и монтаж, и демонтаж (при необходимости) было удобно производить.

Простая телевизионная антенна

Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.

Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.

Номер канала	Частота канала	Длинна вибратора – от одного до другого конца трубок, см	Длинна кабелей для согласующего устройства, L1/L2 см
1	50 МГц	271-276 см	286 см / 95 см
2	59,25 МГц	229-234 см	242 см / 80 см
3	77,25 МГц	177-179 см	187 см / 62 см
4	85,25 МГц	162-163 см	170 см / 57 см
5	93,25 МГц	147-150 см	166 см / 52 см
6	175,25 МГц	85 см	84 см / 28 см
7	183,25 МГц	80 см	80 см / 27 см
8	191,25 МГц	77 см	77 см / 26 см
9	199,25 МГц	75 см	74 см / 25 см
10	207,25 МГц	71 см	71 см / 24 см
11	215,25 МГц	69 см	68 см / 23 см
12	223,25 МГц	66 см	66 см / 22 см

Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.

Порядок сборки

Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.

Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.

Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).

Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.

О том, как разделывать коаксиальный кабель смотрите видео.

Виды дачных антенн

До того, как приобрести изделие для дачного участка, требуется выяснить, какие они бывают. Непосредственно на соответствии их функционала потребностям покупателя основывается выбор такого приспособления для ТВ на дачу.

Спутниковые

Такая антенна для тв обладает большим корпусом с диском из металла, действенно отражающим волны и перенаправляющим их на облучатель с конвектором. Затем сигнал будет поступать на тюнер и в ТВ.

Отличает подобные антенны то, что они принимают сигнал непосредственно со спутника, где траектория исключит прохождение лесов, строений, возвышенностей и прочих преград. Такое в частности удобно в удаленном от цивилизации жилище и крайне неровной местности.

Плюсы:

высококачественная картинка;
хорошее звучание;
многообразие телеканалов;
опция приема иностранных программ в целях освоения языка;
просмотр расписания эфира на мониторе.

Минусы:

завышенная цена;
крайне дорогой ремонт во время поломки;
плохое качество сигнала во время сильного снегопада.

Эфирные

Простые приспособления, которые работают с сигналом от телевизионной вышки либо ретранслятора. Подразделяют на аналоговые и цифровые, где есть различный диапазон восприимчивости и, как результат, отличия в качестве картинки.

Подойдут для эпизодического либо непрерывного применения на даче, не слишком удаленной от города.

Плюсы:

небольшая масса;
легкая установка;
дешевизна;
присутствуют изделия с усилителем;
многообразие частот;
могут ловить цифровой сигнал;
существуют коллективные изделия.

Минусы:

усилители внутри корпуса зачастую ломаются;
приспособление способно испортится от ветра;
на сигнал существенно воздействуют погодные условия;
чтобы поймать различные телеканалы, понадобится менять направление антенны.

Передача и прием сигнала

Стандартная антенна — это монополюсный ретранслятор, который создает и получает волны. В зависимости от частоты диапазонов радиоволны меняются. Исходя из этого проводник получает сигналы разных частот и скоростей. Для быстрой передачи информации необходима скорость до десяти тысяч км за одну секунду. Подобный принцип действия наблюдается у классических ТВ систем. Проводник передает на сигналы разных частот. Каждый отвечает за отдельный телеканал. Подключаемый девайс улавливает сигнал, далее переводит на дисплей телевизора. В зависимости от каждого случая, используются усилители, ресиверы. Первое необходимо для улучшения сигнала и картинки на телевизоре. Второе – выводит на экран файлы высокого разрешения в режиме ДВД-Т2. Принцип работы любого ТВ построен на использовании антенны.

Как подключить приставку Д-колор к телевизору для приема цифрового ТВ
