Качели из бруса 100х100 своими руками: чертежи, схемы, как построить, скрепить, пошаговая инструкция

Комбинированные качели

Очень часто на приусадебных участках качели имеют комбинированную конструкцию — опоры изготовлены из профильной стальной трубы, а комфортное сиденье — из дерева. Такой вариант обладает определенными преимуществами: металл меньше подвержен воздействию влаги и при соответствующем уходе служит очень долго.

Стальные профили не гниют, не растрескиваются. Сборка возможна как болтами, так и сваркой. Прочность стального каркаса позволяет выдерживать высокие нагрузки. Очень эффектно выглядят качели с деревянным сиденьем и металлическими элементами, украшенными ажурной ковкой.

Разновидности крепления качелей

Качели могут устанавливаться стационарно на забетонированных в земле стойках и выполняться переносными. Во втором случае опоры прикреплены к раме, которая крепится анкерными болтами или забиваемой в землю арматурой с загибом. Такие конструкции удобны для сезонной дачи, так как легко убираются на зиму в закрытое помещение.

По конструкции опоры бывают А-образными с перемычкой внизу и в форме буквы П. Вторые менее устойчивы, но проще в изготовлении. Однако, при глубоком закапывании с заливкой бетоном, ими можно пользоваться без опасений. Для увеличения устойчивости переносных качелей делаются Л-образные опоры.

Для подвешивания сиденья используются несколько вариантов:

хомуты с крючками;
анкерные болты с петлями, вставленные в отверстия, просверленные в верхней перекладине;
с помощью шарикоподшипников, которые придется регулярно смазывать, чтобы качели не скрипели.

Профильные трубы, соединенные с перекладиной через подшипники, самый надежный и долговечный вариант

Сиденье можно повесить с помощью веревки, троса, цепей, профильных труб. У каждого варианта есть плюсы и минусы. Веревкой просто пользоваться, но она быстро перетирается. Цепь и трос ржавеют в местах соединения и перегиба, даже если окрашены.

Полезные советы

Продлить срок эксплуатации качели, сохранить ее привлекательность поможет несколько полезных советов:

Для защиты бруса конструкцию ежегодно обрабатывают пропиткой, окрашивают. Антисептик не даст уничтожить древесину жукам точильщикам.
Если качели остаются зимовать на улице, их укрывают пленкой или брезентом.
На металлических элементах не допускают образования ржавчины. Подшипники шарниров смазывают солидолом.
Во время эксплуатации аттракциона не допускают превышение нагрузки. Кроме поломки самих качелей, существует угроза получения травмы.
При появлении сколов на брусе участки ошкуривают, чтобы не получить занозу.
Еще на стадии сборки качелей брус выбирают без сучков. Острые грани сглаживают рубанком. Металлические элементы оптимально использовать из нержавейки или с оцинкованным покрытием.

Если аттракцион использовать по назначению, не прыгать на скамейке, он прослужит долгие годы.

Используемые материалы

Для начала стоит разобраться, из чего и как строить качели. Все, наверное, зависит от ваших целей. Если вы хотите построить долговечную конструкцию, которой будут пользоваться несколько поколений, используйте металл. Если вы собираетесь подвесить временные качели на даче или во дворе, можете сконструировать их из дерева или пластика. Хотя и деревянные качели бывают прочными и добротными, пусть и проигрывают в этом металлическим. Пластиковые качели обычно сооружают для самых маленьких карапузиков возрастом до 5 лет.

У каждого материала свои достоинства и недостатки. Если дерево доступно, дешево, экологично, относительно безопасно, с ним легко работать; то металл прочен, огнеупорен, качели из него довольно компактны. Пластик легок, его яркие расцветки нравятся малышам. Место для установки качелей следует подбирать исходя из следующих факторов:

вы обязаны не терять малыша из виду;
безопасность – не стоит устраивать полеты рядом с проводами, водоемами, дорогами; если же выбора нет, постарайтесь оградить место детских игр хотя бы штакетником;
выбирайте место, не слишком освещаемое солнцем, но и не совсем в тени;
если вы хотите построить качели из дерева, учтите, что от чрезмерной сырости они быстро испортятся;

защищенность от порывов ветра;
проследите, чтобы рядом не было зарослей токсичных, колючих, медоносных, а также растений, могущих вызвать аллергию;
место монтажа качелей должно быть относительно ровным;
обязательно проверьте надежность крепления каждого узла.

Разновидность моделей по типу крепления

Садовые качели различаются не только по форме и размерам, но и по типу крепления.

Стационарные

Стационарные качели оборудуются двумя деревянными столбами (или трубами сечением 150-200 мм), которые инсталлируются в землю и бетонируются.

Преимущество заключается в том, что их можно поставить в любом удобном месте. Само по себе подобное сооружение основательное, срок эксплуатации исчисляется многими десятками лет. Может выдерживать значительные нагрузки.

Чтобы поставить брусья, в земле выкапываются два небольших котлована глубиной 1,4 метра, диаметром 45 см. Насыпается мелкий щебень (слой 40 см), хорошо приминается. Один конец бруса обрабатывается праймером, завёртывается в гидроизоляцию, помещается в яму. Затем следует подготовить бетон:

5 частей мелкого гравия до 20 мм;
4 части песка;
1 часть цемента.

Брусья ставятся в яму, центруются с помощью двухметрового уровня, закрепляются, и заливаются бетоном. Следует подождать 2-3 недели, прежде чем подвергать такие опоры какой-либо нагрузке.

Мобильные, подвесные

Такое изделие стоит отдельно и не требует какой-либо дополнительной опоры для подвеса. При этом данную модель тоже можно перемещать в любое место. Конфигурация может быть разной. Качели, которые крепятся с помощью цепей, долговечны. На них можно повесить более массивную конструкцию (выдерживают нагрузку до 300 кг).

Среди недостатков можно выделить следующие нюансы:

крупные звенья способны причинить травму: если во время раскачивания держаться за цепи, то существует вероятность попадания пальцев между звеньями;
использование возможно только в нежаркую погоду, потому что звенья нагреваются от солнца.

Садовые качели, которые крепятся с помощью веревки, довольно популярны в использовании, потому что цена такого материала низка, а конструкция с этим креплением очень проста.

Плюсы:

доступная цена;
безопасное использование;
не требует специальной опоры при подвешивании;
легко отремонтировать.

Минусы:

недолговечные;
нельзя подвесить тяжелую конструкцию.

Дополнительные материалы для создания семейных подвесных качелей на дачном участке

Конечный размер конструкции составляет: 2,1 м (ширина), 1,235 м (глубина) и 1,9 м (высота). Рекомендуется использовать в качестве сырья пропитанную сосну.

Размерная таблица крепежных элементов:

Тип крепежного элемента	Размерные параметры, мм
Шурупы с оцинкованным покрытием	8х65
Шурупы (24 шт.)	8х50
Шурупы	8х38
Шурупы (8 шт.)	10х75
Гвозди (кровельные)	2,5х40
Гвозди (выпуклая шляпка)	2,5х65
Шурупы с головкой квадратной формы и шайбами под них (8 шт.)	8х100
Болты с полукруглой головкой и гайки под них (2 шт.)	10х125
Рым-болты с шайбами под них и стопорными гайками (6 шт.)	100

Обратите внимание! Подготовьте заранее подходящее для обработки древесины антисептическое средство, а также материалы для выполнения отделки. Данные моменты продумываются на этапе проектирования и планирования будущей конструкции.

Помимо крепежей вам понадобится ряд дополнительных материалов: пара деревянных распорок для угловой зоны (длина 38 см), наждачная бумага с уровнем зернистости 120, крюки, укомплектованные предохранителем (6 шт., 5 мм), цепь длиной 4,4 м (толщина звеньев 2 см)

Качели с мягким матрацем и уютными подушками — отличное место для отдыха.

Фото и идеи детских качелей из разных материалов для дома

Еще один отличный материал для детских качелей – ткань. Тканевые легко сшить самостоятельно. Они надежные: даже совсем маленький карапуз может проходить свои первые «тренировки на космонавта» с такой качелькой.

Она симпатичная, она функциональная и, что самое приятное, она ограничивает вашего ребенка одним местом в течение длительного периода времени. Шучу! (без шуток).

Источник http://the-thud.com/diy-baby-swing/

Понадобиться:

Ткань — около 2 м. прочной льняной, джинсовой или обивочной ткани.
Ватин — около 1 м. тонкого синтепона, который будет помогать держать форму ткани.
Веревка — вам понадобится около 5 м. веревки в зависимости от того, как низко вы хотите, чтобы качели висели. Главное, чтобы она была прочная!
Палка — длина 1,6 м, диаметром 19 мм. Можно и толще.Она должна хорошо выдерживать нагрузки.
Два стальных карабина . Убедитесь, что у вас есть те, которые выдержат вес вашего ребенка с запасом.
Два стальных крючка (винты с ушком) для подвешивания к потолку.

Как сшить детскую качель?

1. Отрежьте:

две части размером 28 см х 30,5 см. Это спинка.
две части размером 30,5 см х 91,5 см. Это будет сиденье, которое будет держать ребенка.
две части размером 28 х 16,5 см (11 х 6,5 дюймов). Это будет передняя часть между ног.

2. По этим же размерам отрезаем синтепон.

3. Делаем бутерброды. Два меньших отрезка ткани выкладываем лицом к лицу, сверху синтепон. И так составляем все части. Самый большой прямоугольник пока не трогаем.

4. Прошиваем 3 стороны каждого прямоугольника на 1 см от края. Так мы зафиксировали синтепон и сшили детали. Одну сторону не прошиваем, чтобы можно было вывернуть деталь на лицо.

5. Обрезаем немного уголки, чтобы они не топорщились и выворачиваем. Хорошо распрямляем уголки с помощью карандаша.

6. Заднюю часть крепим так, чтобы она находилась прямо по центру большого прямоугольника.

7. Ближе к другой стороне также по середине крепим переднюю часть.

8. Сверху на них выкладываем второй отрез ткани 30,5 на 91,5 см. лицом вниз. И на него синтепон.

9. Снова прошиваем три стороны. Одно ребро оставляем не прошитым.

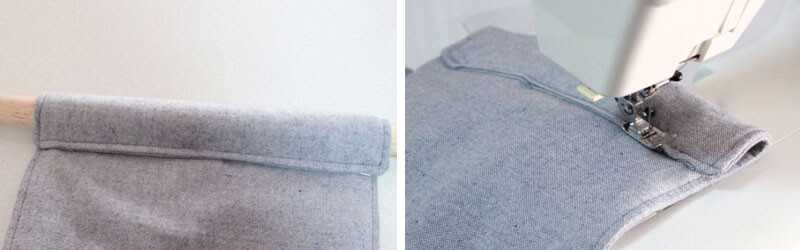

10. Выворачиваем, выглаживаем. И прошиваем, завернув внутрь необработанные края.

11. Разрезаем палку на четыре части размером 40 см каждая. Просверлите отверстия.

12. Оберните края сидения вокруг палки, зафиксируйте булавками. Затем вытащите их и прострочите пару раз по намеченным линиям. Используйте очень толстую иглу, так как слой ткани очень большой.

13. Вставьте палочки и можете заправлять веревки.

14. Но перед этим на середину веревки зафиксируйте карабины.

15. Под палочкой завязываем большие крепкие узлы.

Готово. Можно подвешивать к потолку.

Возможно, я не назвала все подходящие материалы, или вы хотите поделиться фотографиями ваших качелей, тогда пишите комментарии, и рассказывайте о ваших успехах в конструировании!

Хотите продолжения? Вам нравится что-то делать своими руками? Оформляйте подписку на сайт, тогда всегда будете иметь в запасе несколько идей, которые помогут вам реализовать свой творческий потенциал!

Разновидности конструкций

По виду конструкции качели бывают каркасные и подвесные, существуют даже качели на пружине. Представлено большое количество вариантов этих типов. Это и качели-маятник, и скамейка-качели, и «беседка», и многие другие. Если вы уже выбрали материал, из которого будете монтировать качели, нарисуйте эскиз будущей конструкции. На базе этого наброска начертите подробные чертежи с указанием всех размеров. Следует заметить, что некоторые конструкции могут быть переносными. Обычно это металлические качели, так как изготовленные из дерева требуют надежного закрепления каркаса на земле.

Существует несколько типов каркасов для качелей.

П-образный – это самый экономный вариант, так как требует меньших затрат материала. Но для того чтобы конструкция была устойчивой, требуются бетонированные опоры, следовательно, эта модель относится к стационарным. Это идеальный выбор для подвесных видов, устанавливаемых на мягком грунте.
Л-образный. Эта конструкция более надежная, нежели предыдущая. Она имеет по 2 боковых опоры с каждой стороны, установленных под наклоном и соединенных наверху перемычкой.
Х-образный – это подвид Л-образного каркаса. Боковые опоры ставятся таких образом, чтобы наверху за 20–25 сантиметров до вершины образовалось их перекрестье, в которое и укладывается поперечный брус. Учтите, что конструкцию лучше укрепить боковым упором.
А-образный – это самый устойчивый вид каркаса за счет использования в конструкции боковой перемычки.

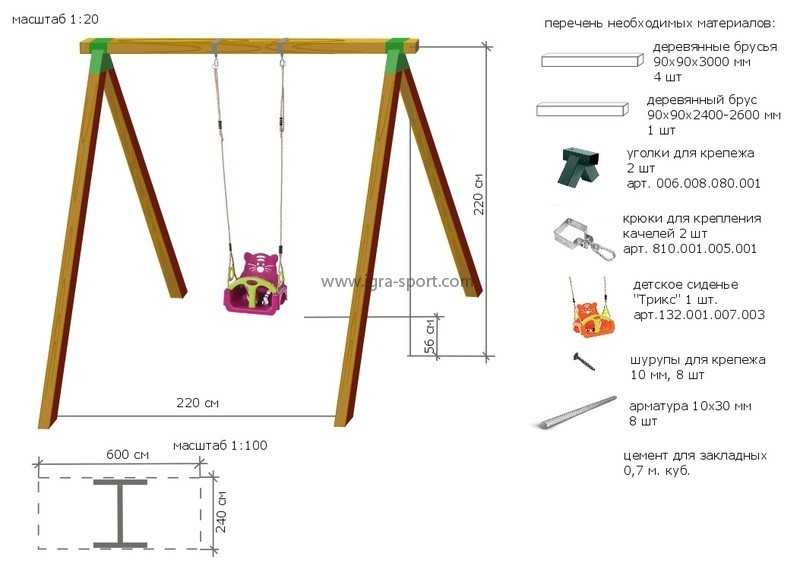

Чертеж качелей включает следующие данные:

тип каркаса;
габариты качелей;
место прикрепления усиливающих элементов (подпорок);
число и вид сидений;
тип и длина подвески.

Габариты качелей принимают с учетом возраста и роста ребенка. Если вы собираетесь сделать качели на вырост, тогда стоит придерживаться следующих габаритов:

идеальная ширина для сиденья – 60 см;
сиденье должно висеть над землей на высоте 50–55 см;
расстояние от сиденья до поперечной перекладины должно составлять минимум 1,6 м, чтобы ребенку было комфортно качаться стоя.

Подвесы качелей должны обеспечивать безопасность, надежность и комфорт качелей. В качестве подвеса при самостоятельном конструировании могут быть использованы цепи, веревки, даже металлические трубы. Фирмы, занимающиеся производством качелей, применяют в качестве подвеса пружины, гидроамортизаторы, систему рычагов. Но эти виды подвески слишком дороги и сложны для конструкций, изготовленных своими руками. Цепи в качестве подвеса довольно дороги, но при сложении всех свойств являются оптимальным вариантом. Они прочны, места износа видны сразу, не тормозят при малой раскачке, зато препятствуют чрезмерной (за счет трения звеньев). Но малыши могут защемить свои маленькие пальчики, поэтому для детских качелей используют мелкозвеньевые цепи или надевают на цепи защитные приспособления из обрезков резиновых шлангов.

Использовать канаты – это самый простой и дешевый вариант, особенно если вы владеете искусством завязывания морских узлов. Но веревки любой толщины постепенно растягиваются и отвисают, а шпагаты спиральной свивки не контролируют раскачивание. Стоит брать канаты крестового повива, а также стараться использовать веревки на подвесы самых простых конструкций качелей. Следует выбирать канаты из искусственных полимеров, например, капрона. Жесткие тяги (металлические трубы) применяют, как правило, с использованием подшипников. Ход у таких качелей плавный, но они требуют дополнительных мер для обеспечения безопасности ребенка. Если вы делаете качели с таким подвесом у себя на участке, позаботьтесь об ограждении и не пускайте на них детей без присмотра кого-то взрослого. Если такие качели устанавливаются в общем дворе, на них должен быть ограничитель высоты раскачивания.

Качели «гнездо»

Основной элемент таких качелей, «гнездо» – плетёное сиденье круглой формы, на котором помещается один взрослый человек либо 2-3 детей. Несмотря на видимую простоту, для подвески этого аттракциона необходимо использование прочных верёвок.

Качели-гнездоИсточник mastervdome.com

Перед тем как сделать детские качели нужно создать текстильное либо плетёное «гнездо». Если конструкция предназначается лишь для малышей, то в качестве каркаса используются обычные обручи для занятий гимнастикой. Для взрослых потребуется применение трубы диаметром 16 мм, загнутой в виде круга на трубогибе, при этом место соединения необходимо сварить. На основу закрепляются тросы, круг оплетается по технике макраме либо «ловец снов». Шнурки туго натягиваются, сам каркас отделывается мягкой тканью или поролоном.

Для создания опоры используется брус либо профильная труба. Сначала собираются две боковые стойки в виде литеры «А». Если планируется постоянное размещение, то боковины заглубляются в грунт. Между опорами следует выдержать расстояние, равное высоте каркаса. Вверху опоры связываются трубой, к которой прикрепляется «гнездо» через подвесы из цепочек, тросов либо канатов. Для недопущения истирания поверхностей под подвесы ложится прокладка из износостойкого материала. Крепление сидушки к цепочкам осуществляется посредством карабинов.

Крепление «гнезда»Источник shoppingator.ru

Самостоятельное изготовление

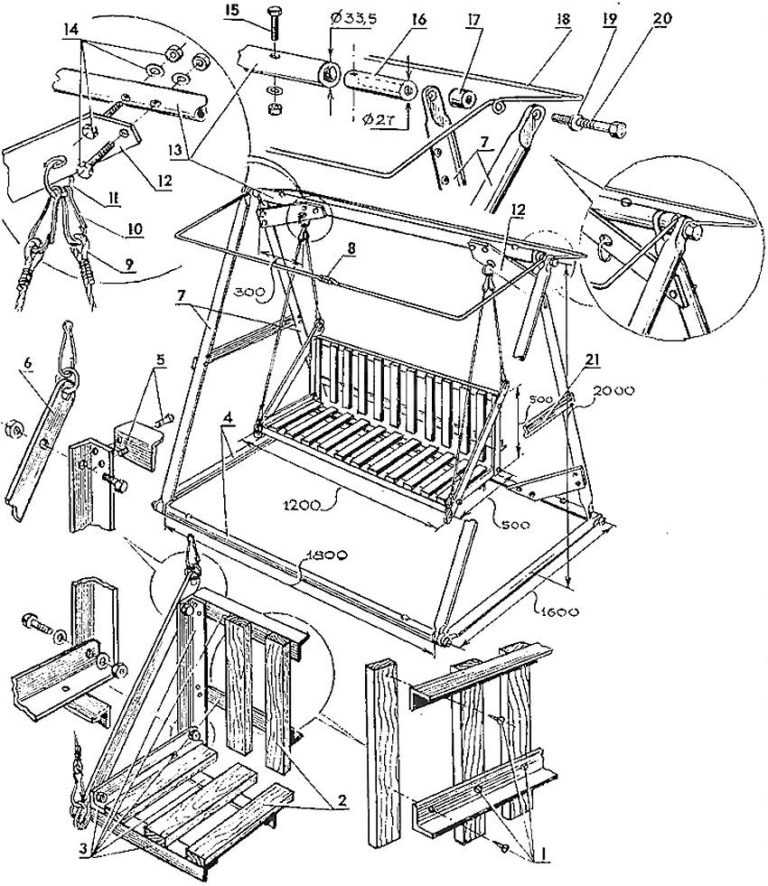

Решив сделать качели из дерева своими руками, возьмите в качестве образца простую конструкцию. Она получится надежной и не потребует от вас профессиональных столярных навыков для стыковки деталей.

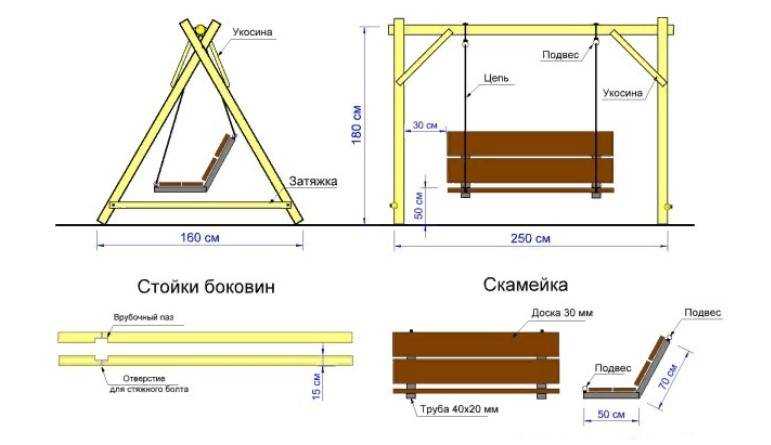

Рассмотрим последовательность сборки садовой качалки из бревен, веток и горбыля.

До начала работы нужно подобрать ровные стволы деревьев или бревна небольшого диаметра (до 15 см). Они пойдут на изготовление боковин. Длина материала должна быть не менее 2-х метров. После этого нужно сделать эскизный чертеж. На нем указываются все размеры и способы соединения деталей.

Изготовление каркаса начинают с боковин. На бревнах размечают места соединительных врубок. Затем ножовкой и стамеской выбирают древесину и сверлят отверстия для стяжных болтов.

В нижних частях опорных ног вырезают пазы для установки боковых затяжек. Можно прикрепить их к стойкам без врубки, «внахлест». Однако, такое соединение получится не достаточно жестким.

Следующий шаг – установка поперечины (ригеля) из бревна. Для этого боковины выставляют вертикально и закрепляют временными связями. Уложив ригель на развилки стоек, его фиксируют к ним шурупами через стальные уголки.

Для повышения жесткости рамы, ее усиливают укосинами. Их можно сделать из толстых веток или обрезков бруса.

Собрав раму, приступают к изготовлению скамейки. Ее несущую основу, к которой будут крепиться доски спинок и сиденья, можно сделать из профильной трубы. Без хороших столярных навыков собрать такие элементы из древесины будет сложно.

Порезав трубу по размерам чертежа, отрезки сваривают встык и сверлят в них отверстия для крепления досок. Для подвешивания скамейки на верхнем и нижнем концах профильной трубы сваркой фиксируют стальные кольца. К ним будут крепиться цепи с карабинами.

В ригеле сверлят сквозные отверстия под рым болты.

Под гайку, затягивающую крепежный болт, нужно подложить стальную шайбу диаметром не менее 6 см и толщиной 3-4 мм. Для исключения откручивания на гайку следует накрутить контргайку и крепко ее затянуть.

Для быстрого крепления и удобного регулирования длины цепей рекомендуем использовать карабины. Их поочередно заводят в кольца подвесов. После этого проверяют ровность установки скамейки. При необходимости регулируют ее положение, добавляя или уменьшая количество свободных звеньев.

Для более надежной фиксации деревянные качели можно заглубить в грунт. Для этого следует выкопать ямки глубиной 20-30 см, установить в них концы стоек и засыпать смесью щебня и песка. Для защиты от гниения древесину, контактирующую с грунтом, нужно тщательно обработать антисептиком.

Сверху качели можно накрыть легким навесом. Для этого к верхним торцам стоек саморезами прикручивают две толстые ветки. К ним крепят несколько досок и покрывают их шифером, тростником или металлочерепицей.

Как сделать качели своими руками для детей по принципу «что есть в наличии»

Такой тип изделия под силу даже начинающему изготовителю, причем использовать для создания детских качелей для дачи своими руками можно практически любые подручные материалы.

Необходимы:

материал для сидения – подойдет обычная доска (панель из ДВП, ДСП, фанеры, МДФ или пластика, металла). Основные требования – гладкая, без заусенцев, неровностей и острых выступов поверхность. Добиться этого можно с помощью наждачной бумаги или отделки плотной тканью. Размер панели примерно 20…30 х 50…100 см (в зависимости от габаритов будущих пользователей). По углам просверливаются отверстия (2 или 4) такого диаметра, чтобы в них свободно проходил канат/веревка для подвешивания;
канат, веревка или прочный шнур для подвешивания. Допустимо использовать цепь, но в этом случае дополнительно потребуются кольца или карабины для крепления цепи к сидению и всей конструкции к ветке дерева или опорному брусу.

Для соединение элементов могут потребоваться карабины или кольца.

Важно: сидение не обязательно должно быть ровным или плоским, подойдут изогнутые панели, готовые подвесные детские качели из планок или пластика. При желании можно использовать даже автомобильную покрышку. Шнур/канат желательно использовать с диаметром не менее 20 мм и усилием «на разрыв» от 50 кг

Шнур/канат желательно использовать с диаметром не менее 20 мм и усилием «на разрыв» от 50 кг.

Другие виды качелей

И, напоследок, рассмотрим несколько эконом-вариантов качелей, которые можно собрать на скорую руку из подручных материалов. Завалялись ненужные покрышки или брезент? Оказывается, они еще могут обрести вторую жизнь и радовать ваших детей, став отличными качелями.

Качели из покрышки

Старые покрышки – материал очень пластичный и легко поддающийся обработке, поэтому вариантов качелей из них существует масса. Самыми удобными считаются конструкции с двойным креплением. Для этого верхние половины покрышки вырезают и оставляют только два обода, таким образом, получается некое подобие люльки. Также шину можно разрезать и частично вывернуть, придав ей форму кресла. Крепить покрышку к перекладине лучше прочными веревками или цепями.

Качели из шин

Качели из досок

Выше мы уже описывали, как сделать простые качели из бревен своими руками, но можно воспользоваться и досками. Они как будто специально созданы для того, чтобы служить сиденьем для качелей и крепить их удивительно просто. Достаточно выпилить в доске несколько пазов, протянуть сквозь них прочную веревку, закрепить узлами и конструкция готова. Остается лишь подвесить ее и наслаждаться. А из длинной доски можно создать продольные качели для большой детской компании.

Качели из обруча

Для детской качели-гамака подойдет обычный металлический гимнастический обруч и ткань, веревка или прочная сетка с мелкими ячейками. Для изготовления сиденья понадобится выкроить и сшить на швейной машинке основу из прочной ткани, сделать плетение по типу паутинки из веревки или же просто закрепить вместо этого сетку. Подвешивается такая конструкция при помощи четырех строп.

Если вы хотите сделать гамак пригодный как для детей, так и для взрослых, то вместо гимнастического обруча лучше использовать металлопластиковую водопроводную трубу согнутую и соединенную пластмассовыми вставками. Поскольку обычный обруч может выдерживать вес только до 50 кг.

Качели-гамак из обруча

Качели из брезента

Брезент – одна из самых прочных тканей, обладающая повышенной износостойкостью, поэтому она успешно может эксплуатироваться в качестве качелей. Такие конструкции обычно имеют вид прямоугольного или треугольного гамака. Варианты креплений для них разнообразны – можно вшить металлические кольца или сделать петли и пропустить сквозь них деревянную планку с отверстиями под тросы.

Качели из ткани для самых маленьких

Но нужно учитывать, что пользоваться брезентовыми качелями не слишком удобно из-за плотного обхвата сидящего тканью. Улучшить ситуацию может каркас, устроенный по аналогии с качелями из обруча или размещенная вверху между тросами деревянная распорка.

Перечисленные модели – это лишь малая толика возможных вариантов. Не бойтесь экспериментировать, но при этом не забывайте о безопасности и надежности конструкции, тогда качели долго будут радовать детей (а, возможно, и взрослых) и дадут вам повод гордиться результатами своих трудов.
