Канализация в ванной комнате своими руками: разводка труб, монтаж

Подготовительные работы

Сифон для ванны с переливом Прежде всего, следует выполнить ряд подготовительных работ. Также продумать, какой материал вы будете использовать для подключения ванны к канализации. Ванну рекомендуется подключать только с использованием сифона. Он имеет специальную систему и узлы, позволяющие соединить в одно целое отверстие перелива и слива. Не рекомендуется использовать только гофрированные трубы. Почему?

гофрированный шланг плохо очищается от возможных загрязнений;
они быстро заполняются разного рода загрязнениями.

Перед непосредственным подключением важно достичь соответствующего высотного перепада между точкой подсоединения и трубой для слива. Высота выпуска сифона должна быть достаточной, чтобы обеспечивался хороший отток воды

Не менее важно обеспечить свободный доступ к уже установленному сифону. Время от времени его необходимо будет чистить от внутренних загрязнений

Если он будет в труднодоступном месте, сделать эту работу будет сложно.

Выбор труб и сифона

Подключение к канализации предполагает использование жесткой или гибкой (пластиковой) трубы. При этом должны выполняться следующие плавила:

По возможности лучше выбирать жесткую трубу (к примеру, состоящую из двух колен с нужными поворотами).
Если жесткая труба не отвечает потребностям, тогда для подключения следует выбрать мягкую гофрированную.
Если канализационная труба пластмассовая, тогда подключение сифона выполняется посредством гибкой трубки, диаметр которой составляет 40 мм. Также может подбираться жесткая труба из пластика аналогичного диаметра.
Если диаметр трубы составляет 50 мм, тогда нужно использовать переходник.

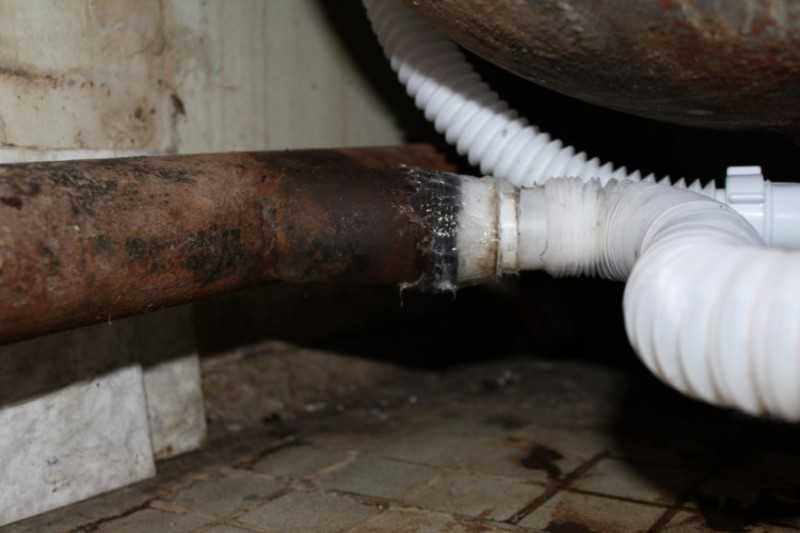

При наличии чугунной канализационной трубы заранее следует купить специальную резиновую муфту (параметры – 73/40).

Используемые для подключения сифоны бывают нескольких видов:

Классические – самая простая конструкция, представленная гибкой или пластиковой трубкой, которая соединяет слив и выход из перелива. Ее достоинством является отсутствие каких-либо механизмов и долговечность. Значительным минусом считается необходимость закрывать крышкой слив перед набором воды.
Полуавтоматические – усовершенствованная модель, в составе которой имеется механизм с тросом. На внутренней части перелива установлен рычаг, при повороте которого слив закрывается. В итоге, отпадает потребность в использовании пробки или крышки на цепочке.
Автоматические (сliсk-clack) – самый современный вариант, который позволяет набрать либо слить воду лишь поворотом рычага или нажатием кнопки.

Как собрать ручной сифон

В продажу конструкция поступает в демонтированном виде. В набор входят: уплотнители, различной ширины трубки, отстойник.

Для начала нужно взять отстойник и на его нижнюю часть надеть самую большую плоскую прокладку. При установке уплотнителей нельзя допускать перекосов (искривлений). Затем (при помощи шланга из гофры) необходимо состыковать отстойник с выпуском. При сборке пластиковых конструкции дополнительный уплотнитель в виде ФУМ-ленты не требуется, тогда как для металлических сливов он необходим.

Далее следует найти на боковой части отстойника два отверстия различного диаметра. Данные выходы предусмотрены для бокового слива и соединения с коллектором. Пропорционально их размерам нужно подобрать конусную широкую прокладку и накидные гайки.

После этого берется штуцер, который будет подключаться к центральному сливу. На него устанавливается накидная гайка. Выбирается уплотнитель (острый его конец устанавливается к патрубку, а тупой в дальнейшем подсоединяется к отстойнику). Располагать прокладки необходимо максимально плотно, не допуская при этом их разрыва.

По завершении описанных действий в сифон вставляется патрубок, который позднее (при помощи гофры) пристраивается к канализационной сети.

После сборки слива можно приступать к его монтажу. В наборе не должно оставаться лишних частей. Все составляющие необходимо использовать по назначению. Для увеличения герметичности соединений нельзя применять несколько прокладок. Для каждого стыка используется только 1 уплотнитель.

Для предотвращения протечки желательно регулярно проверять соединения, при необходимости проводить замену.

Полуавтоматические системы слива

По устройству полуавтомат очень похож на автомат.

Он имеет следующие комплектующие:

Приемник с управляющим блоком
Тросик
Пробка-клапан

Ну, и, конечно, как и любой слив – сифон с отводящей трубкой. Управляющий блок выпускается в нескольких основных вариантах.

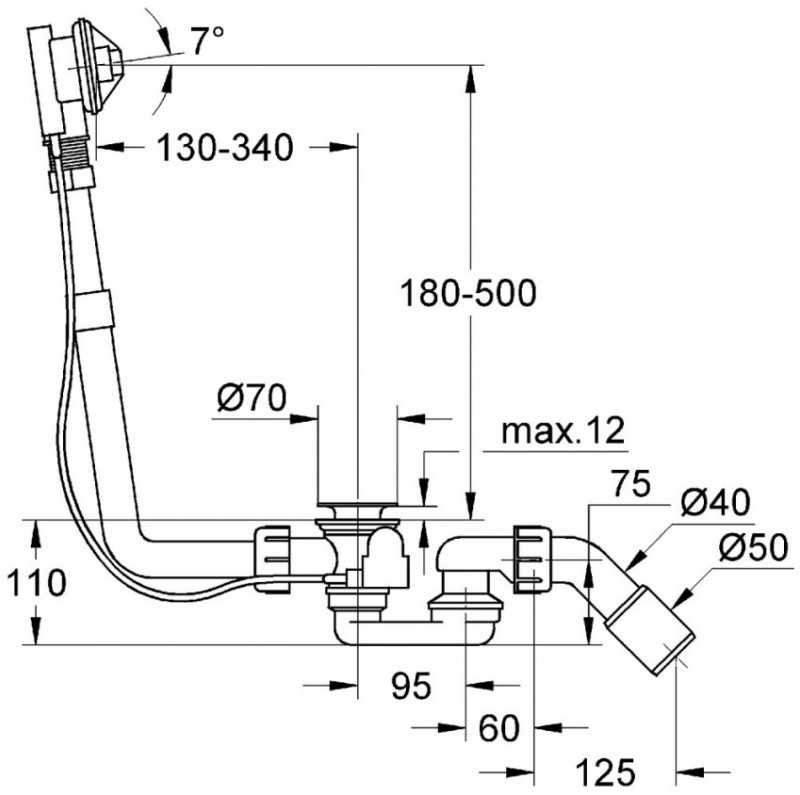

Принципиальное устройство полуавтомата

Это может быть:

Поворотное кольцо вокруг декоративной накладки (как, например, имеет слив перелив для ванны Roca)
Рукоятка на всей накладке
Специальный вентиль на накладке
Кнопка

В любом из вариантов, само отверстие перелива спрятано снизу всего блока. При определенном действии – повороте или нажатии, усилие через трос передается на нижнюю пробку-клапан. В большинстве случаев пробка закреплена к корпусу манжеты выпуска с одной стороны при помощи штока.

Тем или иным образом шток связан с тросом, и при натяжении или отпускании последнего, соответственно, открывает или закрывает сливное отверстие. Это позволяет, находясь хоть в ванне, хоть вне ее не нагибаясь регулировать набор и слив воды, что очень удобно.

Дополнительный плюс – это возможность при набранной ванне открывать пробку, не опуская руку в воду – та может быть слишком холодной или горячей.

Один из вариантов управляющего механизма

Имеет разное устройство и трос управления – в одних моделях он проходит снаружи переливного шланга, в некоторых – внутри него.

Второе решение более эстетично, особенно в случаях, когда стенки ванны открыты. Однако есть у него и свои минусы – если трос заклинит или он оборвется – ремонт практически невозможен, потребуется замена слива в ванной в полном комплекте.

Тогда как в модели с внешним расположением исправить трос можно без проблем

Стоит уделить особое внимание монтажу металлических сливов. Металл по сравнению с пластиком имеет сравнительно малую гибкость, и более хрупок. Поэтому при неправильной установке его можно повредить – а это, опять-таки, выльется в покупку нового комплекта

Поэтому все процессы необходимо выполнять точно так, как указывает инструкция

Поэтому при неправильной установке его можно повредить – а это, опять-таки, выльется в покупку нового комплекта. Поэтому все процессы необходимо выполнять точно так, как указывает инструкция.

Однако то, что такое решение очень удобно – не означает, что можно не обращать внимания на качество и марку производителя. Ведь устройство полуавтомата достаточно хрупкое, и, принимая душ при открытой пробке многие, случайно зацепив, ломают некачественное изделие.

Поэтому, если в ванной плохо сливается вода – стоит проверить, все ли в порядке с пробкой, поскольку сам сифон ломается и забивается крайне редко. Возможно, в ней просто засорились сливные отверстия и нужно сделать чистку ванны.

В целом для ищущих дополнительный комфорт системы выпуска воды с различными дополнительными функциями, безусловно, полезны.

Но при этом не следует пренебрегать здравым смыслом: стоит приобрести качественные комплектующие, такие, как слив перелив для ванны Geberit или Вега, правильно установить детали, и при последующей эксплуатации обращаться с механикой аккуратно. Тогда автоматика действительно будет приносить пользу, а не станет источником проблем.

Сборка сифона

Перед непосредственной установкой слива в ванной нужно проверить канализационные трубы на их герметичность. На последующую эксплуатацию ванной влияет и состояние уплотнительных элементов на данных трубах. В том случае, если выявлены повреждения этих резиновых изделий, то их следует заменить на новые.

Далее необходимо нанести тонкий слой сантехнического герметика на поверхность фланца в той его части, что будет присоединяться к трубе. Затем нужно уложить толстую прокладку непосредственно под сифон.

Данная прокладка должна быть средней мягкости и идет в комплекте. Герметик наносится и на верхнюю часть резинового элемента. Монтаж приемной трубы необходимо осуществлять в короткий срок, чтобы слой герметика не успел высохнуть.

Важно помнить о том, что ни в коем случает не стоит прилагать излишних усилий во время закрепления соединений. Зачастую это приводит к выведению из строя труб. Затяжка должна осуществлять лишь с тем усилием, чтобы плотно прижать прокладку непосредственно к месту стыка для обеспечения его герметичности

В этом случае собранная конструкция будет служить долго

Затяжка должна осуществлять лишь с тем усилием, чтобы плотно прижать прокладку непосредственно к месту стыка для обеспечения его герметичности. В этом случае собранная конструкция будет служить долго.

В части сифона с переливом нужно помнить о том, что чтобы соединить трубы перелива и приемный элемент сантехнического оборудования, необходимо вставить гофрированную трубу, которая была предварительно собрана.

На данном этапе работ стоит обратить внимание на то, чтобы конусные прокладки находились в правильном положении. Если они будут установлены не по схеме, то соединение не будет отвечать стандартам герметичности

Следуя инструкции, нужно будет соединить вторую часть сифона непосредственно к канализационной трубе. Тут также требуется нанести специальный материал на сопрягаемые части. Это значительно упростит процесс монтажа пластиковых водопроводов.

При отсутствии специальной смазки можно использовать мыльную пену. Данный этап работ производится после высыхания герметика. В том случае, если сифон необходимо установить срочно, то окончательный монтаж можно осуществить при помощи затяжки резьбы.

Подобный способ значительно ускорит процесс установки сифона, но несет определенные риски, связанные с выведением из строя сифона на ванну.

Таким образом, установка сифона своими руками не представляет особой сложности.

Монтаж слива

Перед креплением нужно выключить воду и выяснить плотность трубопроводов. В случае если канализационная труба из ПВХ, применяется резьбовое слияние с прокладкой. В случае металлической трубы или же несоответствия поперечников будет необходимо купить резиновый переходник. Сифонная труба должна заходить в нее не менее чем на 5 см, также применяется герметик. После сборки и затяжки всех соединений необходимо проверить плотность. Для этого заполняют ванну, пока вода не пройдет сквозь выводящее отверстие.

Установка простой системы перелива

Перед тем как поменять сифон, надо поставить ванну и крепко зафиксировать ее. В нормальном оборудовании, выполненном на заводе, высота изделия позволяет без сложностей ввести слив. В простой системе перелива сифон может быть цельным или же поворотным с фиксацией положения гайкой. На дне ванны есть отверстие, к которому подключают перелив для ванной. В нижней части наличествует внутренняя резьба, а верхней — решетка, защищающая сифон.

Монтаж, замена слива в ванной производится следующим образом:

Монтаж полуавтоматического сифона

Полуавтоматический вариант представляет собой устройство слива в ванной, дополненное кабелем, подсоединяющим отверстия. При повороте крышки, расположенной на переливе, нижнее отверстие раскроется или же закроется. Таким образом, можно держать под контролем ведущий вывод из ванны.

Сборку полуавтоматического слива нужно выполнять в таком порядке:

Монтаж автоматического сифона

Процесс монтажа такого слива в ванной и очередность работ несколько отличаются от установки обыкновенной системы. Порядок выполнения:

Проблемы при устройстве канализационной системы

Старые трубы

В ходе работ по устройству канализации можно столкнуться с рядом проблем. К примеру, на этапе проведения демонтажных работ можно столкнуться со старыми трубами, «намертво» зафиксированными к стене. Особенно актуально это для жильцов старых многоквартирных домов. В этом случае нужно аккуратно удалить старую отделку, чтобы не повредить элементы общей канализационной системы.

Правильный уклон

При укладке новых труб должен соблюдаться уклон, о котором мы уже упоминали. Но дело в том, что при проведении монтажных работ создаваемая конструкция подвергается небольшому смещению. Чтобы предотвратить данный процесс, следует воспользоваться хомутами-подвесами с защелками.

Течи

Еще одна проблема заключается в наличии непрерывной течи в результате тестирования и повторного соединения трубы с фитингом. В данном случае применяется герметик на клеевой основе. Он наносится на места соединений. Труба с резинкой вставляется в фитинг. После высыхания снова проводится тестирование канализационной системы.

Запах

Довольно частая проблема для ванной комнаты – это неприятный запах. Он может быть вызван различными причинами:

отсутствием воды в гидрозатворе;
повреждением канализационной трубы;
ухудшением герметичности соединений трубы и слива;
скоплением мусора на дне сифона.

Отсутствие воды в гидрозатворе

Первой причиной отсутствия воды в гидрозатворе может быть некачественно установленный патрубок в сифоне. Патрубок просто не достает до воды, а запах проходит мимо нее. Данную проблему решают путем опускания патрубка на 2-3 см в воду.

Провисание гофрированной трубы.

Этот дефект мог возникнуть, если труба не закреплена распорками или изолентой.

Длительное неиспользование ванной комнаты также является одним из факторов возникновения неприятного запаха. Вода в сифоне просто испарилась. Для удаления неприятного запаха следует открыть воду и проветрить комнату.

Повреждение, ухудшение герметичности и засор.

При образовании трещины в трубе грязная вода попадает на пол и стену. В результате этого возникают пятна и плесень, которые приводят к появлению неприятного запаха. Трещина заделывается с помощью герметика, а трубу обматывают скотчем. Герметик используется и при восстановлении герметичности соединений слива и трубы.

Очистка сифона от мусора, скопившегося на дне, производится путем отвинчивания дна сифона и его мытья. В профилактических целях периодически используются химические средства, предназначенные для очистки канализации.

Подготовка

Прежде чем приступать к подключению, необходимо приготовить все необходимые материалы и запомнить основные требования.

Важные моменты подготовки

Чтобы присоединить ванну к системе канализации, нужно будет приобрести специальное устройство – сифон для ванны.

Следует помнить, что сифон для ванны нуждается в регулярном контроле и обслуживании (прочистке), поэтому при его установке следует постараться обеспечить к обвязке свободный доступ.

Подбор труб и других материалов

Для подключения ванны к канализации, можно использовать жесткую, или гибкую трубу из пластика. Однако, по возможности, следует применять первый вариант. Использование жесткой гладкой трубы, состоящей из двух колен, дает лучший результат, чем использование гофры. Вот еще несколько полезных рекомендаций по подбору материалов:

Чаще всего при сборке систем внутриквартирной канализации используют пластиковые трубы, имеющие размер 40 мм. Поскольку трубы сифона имеют такой же размер, то при присоединении не возникает особых проблем.

В том случае, если основная система собрана из труб другого диаметра (например, 50 мм), то для присоединения выпуска сифона следует применить переходник соответствующих размеров.
Если в ванной собрана система отведения стоков из чугунных труб, то для присоединения сифона потребуется резиновая переходная манжета, с диаметрами сторон 40 на 73 мм.

Подсоединение ванны к канализации

Все работы по подключению ванны к канализации в частном доме нужно выполнять последовательно:

На основе руководства к прибору собрать сифон, при этом применять для герметизации соединений качественные прокладки.
Вручную закрутить все пластиковые крепежные элементы

Чтобы не сломать сифон, нужно выполнять эту задачу осторожно и не прибегать к использованию специальных инструментов.
Собранный прибор присоединить к одному концу трубы, а ее второй конец подвести к отверстию слива и также прикрепить
Обратить особое внимание на плотность стыков, чтобы добиться максимальной герметичности.

Особенности демонтажа ветхой системы

Перед установкой новой канализационной системы может пригодиться демонтаж ветхих труб. На протяжении проведения работ вы имеете возможность столкнуться со серьёзными трудностями. К примеру, не легко работать с участками труб, намертво вмурованными в цементные стенки.

Совет! Перед демонтажем направляться провести подготовку, дабы пауза между удалением ветхой канализации и запуском новой не была через чур продолжительной. Так как сейчас никто не сможет пользоваться туалетом и раковиной, что весьма некомфортно.

Помните, что многоквартирные дома оборудованы неспециализированной водоотводной системой. Демонтируя стояк, направляться функционировать с опаской, дабы не повредить оборудование у соседей.

Две основные функции сифона

Сантехническое устройство, о котором идёт речь, призвано выполнять две основные функции:

отвод воды из купели в канализацию;
предотвращение проникновения из канализационных труб в помещение ванны запахов гниения.

Каждая из функций сифона реализуется благодаря особенностям конструкции этого устройства.

Сифон для ванны устанавливается не только для того, чтобы можно было самотеком слить воду в канализацию. У него есть ещё одна функция: не допустить проникновения в помещение ванны ядовитых газов из канализации

В состав сифона входят два блока: сливной и переливной. Прикрепленная к днищу ванны сливная труба служит для выведения воды. Когда в чашу нужно набрать воду, чтобы, например, искупаться, мы затыкаем пробкой устье именно этой трубы.

Если не контролировать процесс заполнения ванны водой, то возникает опасность перелива жидкости через край купели. Предотвратить эту неприятность помогает переливная труба. Она прикрепляется к специальному отверстию в передней части чаши, расположенному чуть ниже бортика. Перед заполнением ванны водой остаётся только убедиться в том, что проход переливной трубы свободен. Покупая сливное устройство, всегда отдавайте предпочтение сифону для ванны с переливом.

С помощью сливной и переливной трубы обеспечивается функция сифона по выводу воды из ванны: при угрозе перелива или по мере того, как надобность в ней отпала.

Именно в изгибе трубы сифона, которая называется «коленом», образуется гидрозатвор, препятствующий проникновению в ванную комнату через слив ванны неприятных запахов

Реализовать функцию защиты от неприятных запахов сифону позволяет особенность его конструкции. Изгиб трубы этого сантехнического устройства, так называемое «колено» – это место, в котором обязательно присутствует незначительное количество воды, остающейся после слива. Жидкость в «колене» образует своеобразную водяную пробку – гидрозатвор, который надежно противостоит газам, прорывающимся из канализации.

Иногда в продаже встречаются недорогие модели сифонов без «колена». Если вам не хочется постоянно бороться с гнилостными «ароматами» из канализации, выбирайте модели, у которых есть изогнутая часть.

Монтаж канализации

Этап 1. Подготовка

Если вы не поленились и начертили схему будущей канализационной системы, ее монтаж не вызовет трудностей.

Рассмотрим более детально каждую стадию работы:

Нужно вычислить и купить нужное количество фитингов и переходников разного диаметра.
После этого направляться нарезать трубы на отрезки нужной длины. Если вы не владеете обширным опытом, лучше делать это перед установкой. Так возможно примерять их на месте.
Порезка производится посредством ножовки по металлу. Перед этим рекомендуется разметить срез, дабы торец был ровным и угол составлял 90 градусов. В другом случае вероятны неприятности со состыковкой отдельных деталей. Края трубы направляться шепетильно зачистить ножом или наждачной бумагой.
Все трубы должны устанавливаться под маленьким уклоном. Удаление канализационных отходов происходит не посредством насосов, а под действием земного притяжения. Фиксировать наклон трубы возможно посредством особых скоб, продающихся в строительных магазинах.

Этап 2. Монтаж стояка

Замена центральной трубы – наиболее важная стадия всей работы. Перед тем как создавать ее разборку, направляться убедиться, вправду ли это нужно. В случае, в то время, когда чугунный стояк хорошо сохранился, лучше покинуть все на месте.

Для замены подойдет труба размером от 160 до 220 мм (в зависимости от диаметра использованного ранее чугунного слива).

В случае если ваша квартира находится не на верхнем этаже, направляться предусмотреть дополнительные крепления. В другом случае пластик может не выдержать веса чугунного стояка, расположенного у соседей сверху.

Схема замены такова:

в нижней части монтируется тройник либо крестовина, закрепляемая посредством резиновой манжеты, смазанной герметиком,
для удержания центральной канализационной трубы употребляются хомуты, поставляемые в наборе,
не забудьте осмотреть монтируемый стояк на предмет трещин и других повреждений,
все раструбы должны быть направлены по ходу тока воды.

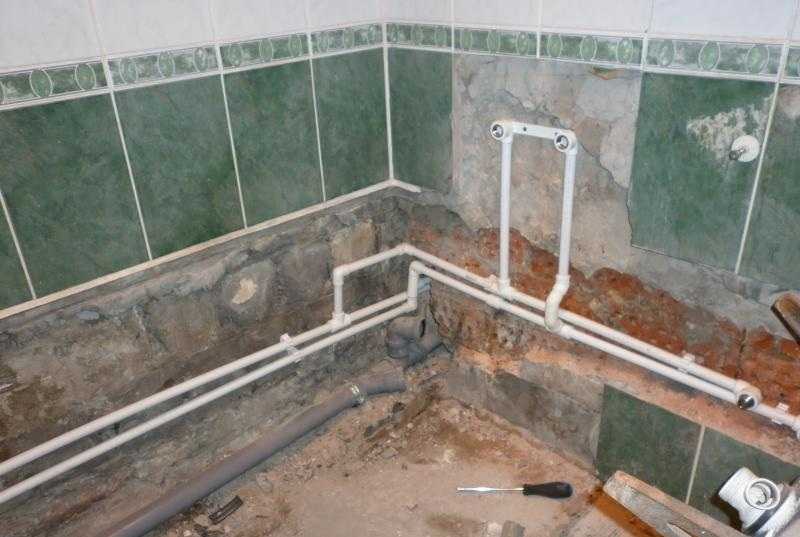

Этап 3. Монтаж труб

По окончанию подготовительного этапа возможно приступать конкретно к сборке готовой системы. Монтаж канализационных труб в ванной комнате занимает около 2 часов. Конструирование сложной системы удаления отходов в громадном частном доме может ‘настойчиво попросить’ 2-3 дней.

Процесс сборки не требует особенных навыков или применения особых инструментов.

Затевать работу направляться от стояка. После этого, монтируя секцию за секцией, трубы доводятся до сантехнических устройств.

Соединения производятся без применения герметиков, клея и паяльника. Достаточно только вставить трубу до упора, не допуская перекосов. Герметичная резинка, которой оборудованы фитинги, не допустит протечек.

Обратите внимание! Уплотнитель и труба должны быть чистыми. Лишь в этом случае соединение будет надежным и долговечным

В другом случае вероятны аварии, ущерб от которых возможно намного больше, чем цена всего произведенного ремонта.

Нарушение герметичности может привести и к появлению неприятного запаха. Потому в ходе монтажа будьте особенно внимательны. Возможно кроме того смазать резиновые детали мыльным раствором или вазелином, добиваясь более плотного соединения.

Когда вся система собрана, к ней необходимо подсоединить устройства. Не забудьте, что для ванны и раковины в обязательном порядке наличие сифонов.

Этап 4. Тестирование

По окончании завершения работы направляться убедиться в ее качестве и надежности.

С целью этого нужно включить на полную мощность все устройства, имеющиеся в ванной комнате. Возможно кроме этого набрать воды в ведро и резко вылить ее в ванну, унитаз либо умывальник.

Лишь такие действия смогут проверить готовую систему на надежность. Шепетильно обследуйте все соединения. В случае если найдена протечка, проблемный узел потребуется собрать заново.

В крайнем случае, возможно применять особый сантехнический клей. Им обрабатывается резиновый уплотнитель, по окончании чего труба вставляется в фитинг и оставляется на некоторое время до застывания состава. Затем тестирование повторяется снова.
