Как установить шаровый кран

Как соединить кран с трубой

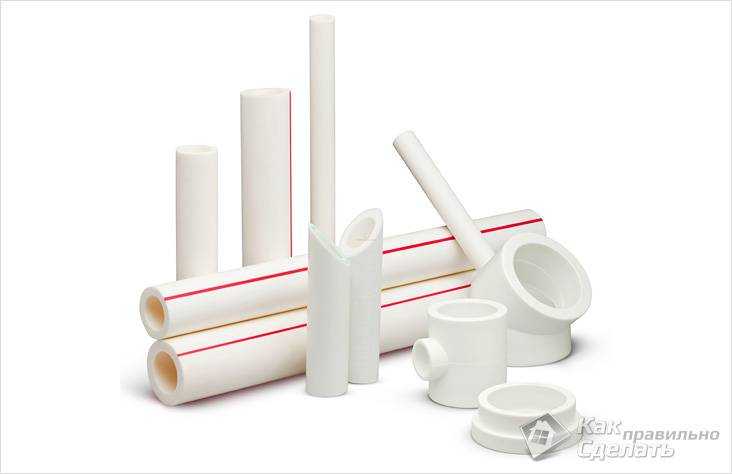

  • 1 Металлопластик или полипропилен
  • 2 Фитинги
  • 3 Монтаж шаровых кранов
  • 4 Монтаж смесителей на кухне и в ванной

Поломка сантехнического оборудования у большей части хозяев чаще всего вызывает серьезное беспокойство и убежденность в том, что справиться с ней собственными силами – задача непосильная. Но если рассудить логично, то многие неисправности можно устранить самостоятельно, не обладая особыми специализированными знаниями. На самом деле, соблюдения четких инструкций, полученных даже от продавца магазина, бывает достаточно для того, чтобы внести собственный вклад в создание комфорта в своем доме.

Подключение крана для газовой колонки

По причине регулярного использования чаще всего выходят из строя краны, соединенные с трубопроводом. Это могут быть кухонные смесители, краны на различных трубах, подводящих воду к стиральной машине, к газовой колонке, краны на стояках или на трубах перед водомерами.

Полиэтилен

И здесь популярностью пользуются два способа соединения.

Сварка

Как соединять полиэтиленовые водопроводные трубы торцевой сваркой?

  1. Смежные элементы торцуются, центруются и прижимаются к зеркалу паяльника до оплавления.
  2. Затем торцы прижимаются друг к другу и выдерживаются до застывания полиэтилена.
  3. Грат (выступившая за пределы трубы часть шва) зачищается.

Схема торцевой сварки.

Торцевая сварка используется при соединении труб с толщиной стенки от 4 мм и более. При большом диаметре она требует использования механических или гидравлических приспособлений.

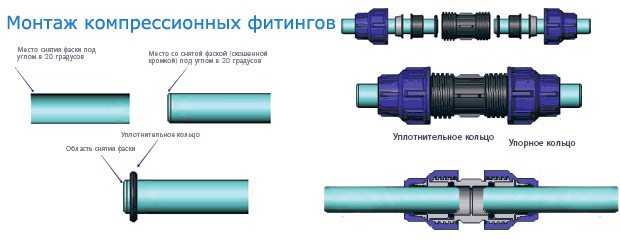

Компрессионные фитинги

При соединении труб малых размеров используются пластиковые фитинги с резиновыми или полиэтиленовыми уплотнителями.

Как соединить пластиковые трубы для водопровода самостоятельно с их помощью?

  1. На трубу последовательно сгоняются накидная гайка, два упорных кольца и кольцевой уплотнитель.
  2. Затем на ее торец надевается фитинг.
  3. Уплотнитель смещается таким образом, чтобы он вошел в зазор между фитингом и трубой, после чего поджимается упорными кольцами и зажимается гайкой. Инструмент не применяется, гайка закручивается строго от руки.

Монтаж соединения полиэтиленового трубопровода.

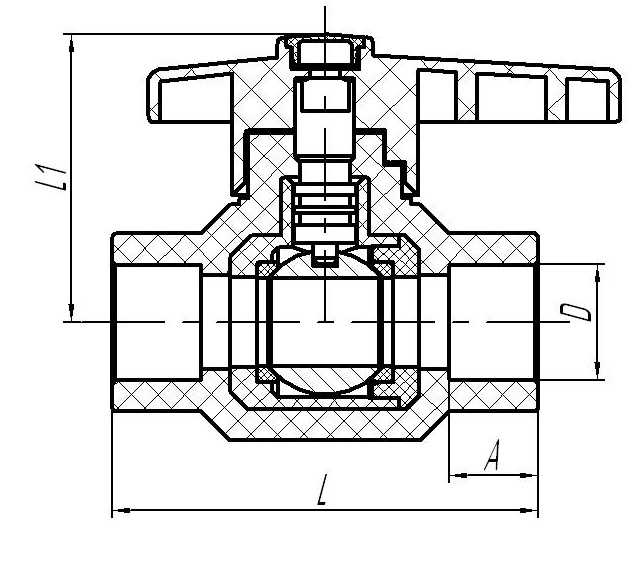

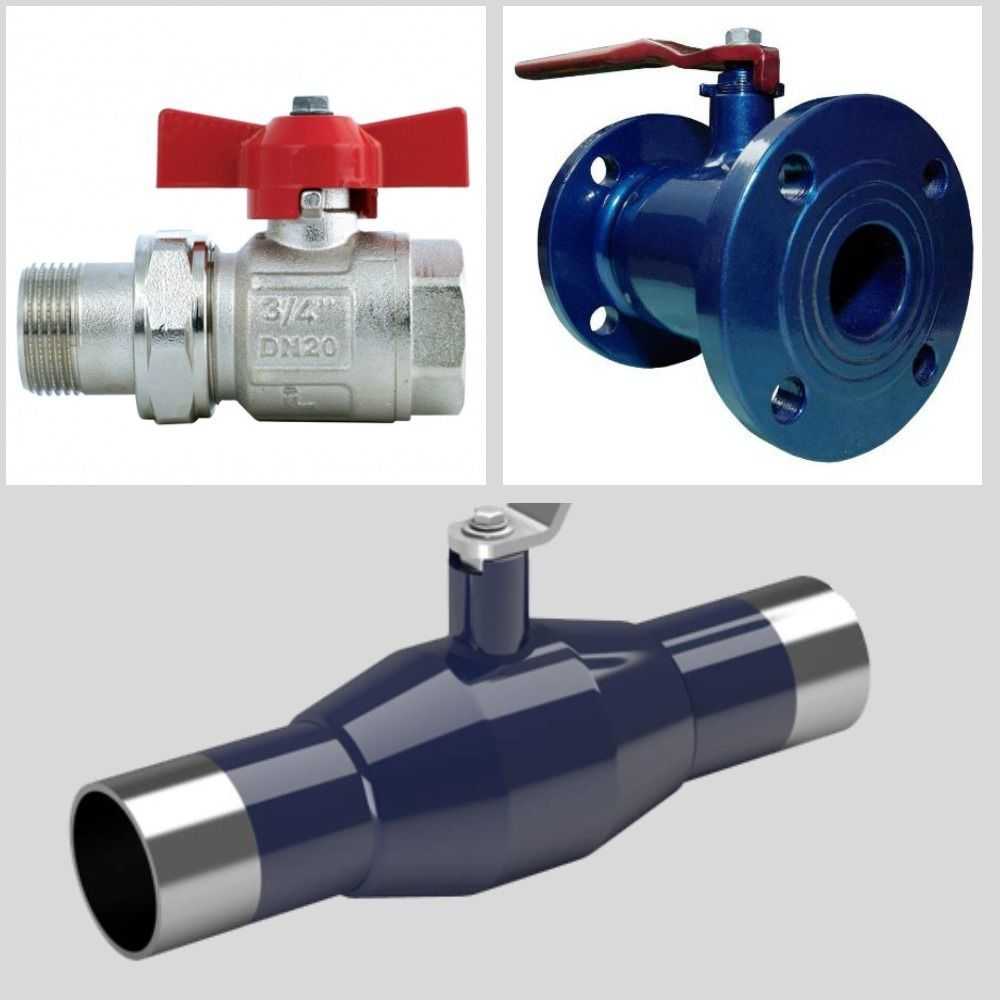

Краны для труб ПНД

Для труб ПНД применяют специальные краны, отличающиеся простотой монтажа. Выбор модели крана зависит от вида пропускаемого вещества через трубопровод, его диаметра, места и способа установки. Некоторые модели подбираются под конструкцию трубопровода. Устанавливается кран в месте соединения трубы для регулировки потока, а также его перекрытия. В водопроводной системе используется шаровой кран. Его применение возможно и в газовой отрасли. Шаровые краны имеют не только внешнее отличие (для горячей воды вентили окрашены в красный цвет), но и различаются по составу материала, из которого он изготовлен. Если рассмотреть конструкцию крана, то можно выделить три вида: проходной, угловой и многоходовой.

Конструкция кранов для полиэтиленовых труб разнообразна, и зависит от приводного механизма:

  • Конструкция шарового крана с ручным управлением устанавливается на трубопроводе с малым диаметром труб. Работает он от ручного поворота рукоятки, поэтому к нему должен быть всегда свободный доступ. Устанавливаются такие краны на бытовых трубопроводах, например, домашнем водопроводе.
  • Хорошо себя зарекомендовали в работе краны, оснащенные редуктором. Работа этого механизма обеспечивает поворот крана с наименьшим усилием. Благодаря редуктору корпус крана имеет компактные размеры.
  • На большие трубопроводы с диаметром трубы выше 150 мм устанавливают запорную арматуру не только с механическим, но и с автоматическим приводом. Для их управления применяют три вида механизма: пневматический, гидравлический или электрический. Управление механизмом крана выполняется с дальних расстояний, или же они вообще автоматизированы и срабатывают от установленных датчиков. Так, например, наличие на автоматике температурного датчика, позволяет регулировать положение механизма крана в зависимости от температуры, без участия человека.

Инструменты для пайки труб из полипропилена и кранов

Когда с выбором шаровых кранов проблема решена, можно переходить к подготовке инструментов для пайки труб из полипропилена и запорных механизмов. Паяльную установку можно приобрести или взять в аренду.

Вообще этот аппарат в хозяйстве полезный, часто используется при устранении поломок или монтаже водопроводной системы. ОН включает в себя нагревательный элемент в форме мечевидной пластины, в которой присутствуют отверстия для различных насадок, и терморегулятор. С помощью последнего можно установить определенную температуру спайки. Для полипропилена она составляет 260 градусов Цельсия.

Чаще всего мощность таких аппаратов равняется 2500 Вт, а подключаются они к бытовой розетке с напряжением 220 В. Паяльная установка способна работать в температурном диапазоне от 50 до 320 градусов Цельсия.

Аппарат комплектуется тефлоновыми насадками разного диаметра, подходящих для всех полипропиленовых труб, используемых в водопроводных системах. Если труба нестандартного размера, то насадку можно докупить отдельно.

Когда планируется разовая спайка труб и кранов, проще всего взять паяльный станок в аренду. Это позволит сэкономить деньги при выполнении задачи. Но это не все, что потребуется.

Список необходимых инструментов:

  1. Сварочный аппарат для труб из полипропилена (его еще иногда называют паяльником, ведь соединение изделий из ПП выполняется спаиванием).
  2. Приспособления для нарезания и зачистки труб. Торцевой срез выполняется коническим ножом, еще необходимы прецизионные ножницы и резак с валиком. Однако выполнить разрез полипропиленовой трубы получится и ножовкой по металлу. Но тогда края среза получатся неровными. Для полноценного монтажа водопровода понадобится специальный инструмент. Иногда он входит в набор сварочного аппарата.
  3. Если планируется спайка армированных труб, то дополнительно потребуется ручной нож. Он будет использоваться для снятия армирующего слоя. Иначе сварка будет ненадежной, такое соединение быстро выйдет из строя.
  4. Инструменты для разметки. Обычно для ее нанесения используется строительный карандаш либо маркер. С их помощью получится выделить линию соединения трубы с краном, по которой пойдет спайка.

Особенности монтажа в зависимости от типа смесителя

Установка смесителя на мойку или раковину не вызывает особых сложностей, поскольку в технологическом плане все предусмотрено. В первую очередь, наличие технологических отверстий. Несколько сложнее будет осуществить монтаж, если диаметр врезного отверстия заужен, или когда поставить смеситель необходимо на столешнице.

Кроме набора инструментов, перечисленных выше, дополнительно потребуются:

  • электрический лобзик;
  • дрель;
  • сверла разного размера.

Выбирая место под отверстие, нужно учитывать, что использование переключающего вентиля (рычага) должно быть удобным. Излив должен находиться на оптимальном расстоянии, что исключит попадание воды на столешницу.

Вначале по контуру основания смесителя при помощи карандаша делаем разметку. Потом при помощи дрели просверливаем небольшое по диаметру отверстие для смесителя и еще несколько для установки резьбовых штырей. Вставляем в отверстие пилу электролобзика и расширяем его до таких же размеров, как в мойках. Края среза зачищаем от опилок и неровностей наждачной бумагой. А для защиты от влаги наносим на него слой силиконового герметика. Способ монтажа и последовательность действий аналогичные описанному выше.

Одним из современных и оригинальных решений является монтаж смесителя в стену. Кран при этом занимает минимум рабочего пространства и может устанавливаться на любой высоте. Поскольку все подводящие трубы спрятаны в стене, под плиткой, в специальных вырезах, то все выглядит довольно эстетично.

Скрытую подводку осуществляют любыми видами труб. При совпадении разъемов смесителя с осями труб достаточно муфт, тройников и уголков. В других случаях соединение осуществляют специальными фитингами, их еще называют водорозетками.

Основная сложность проведения монтажа состоит в правильной подводке водопровода, установке переходников и фитингов, надежного крепления смесителя любого типа. Например, вентильного или картриджного, с гибким или жестким изливом. Гибкий излив предлагает больше свободы в выборе его положения, противоположный вариант имеет ограниченный выбор и поворот переключателя. Но в любом случае настенные модели отличает удобство использования, современный дизайн, надежная конструкция.

Последовательность действий следующая. Сначала на резьбы подводящих труб наматываем фум-ленту или лен и прикручиваем эксцентрики. Осевое расстояние между трубами, как и осевое расстояние на смесителе, обычно составляет 150 мм. Но в случае их нестыковки проворачиваем эксцентрики и добиваемся осевого соответствия между трубами и смесителем. Выставляем его относительно плоскости.

Устанавливаем декоративный экран. Поскольку он должен скрывать от глаз резьбовые соединения, недостатки на стене, то к последней экран должен прилегать плотно. Если между стеной и декоративной накладкой образовался зазор, отсоединяем смеситель и подрезаем эксцентрики на необходимую длину.

В гайки корпуса устанавливаем уплотнительные прокладки, входящие в комплектацию смесителя, и закручиванием их. Сначала гайки наживляем от руки, а когда возникает сопротивление, зажимаем их разводным ключом, но без особых усилий, чтобы не повредить резьбы. При необходимости соединения можно подтянуть в любое время. Настенный смеситель установлен!

Как видите установить и подключить сантехнический смеситель любого типа на кухню или в ванную самостоятельно вполне возможно. Единственное затруднение могут вызвать старые изношенные трубы, что требует их замены или модификации водопроводной системы. Но и эти задачи можно осуществить своими силами.

Как установить приварной кран

С одной стороны, этот процесс установки значительно проще, нежели резьбовой – не требуется нарезать резьбу и обрабатывать её уплотнителями. Инструкция, как производится установка углового приварного шарового крана:

  1. Отмеривается участок на трубе, где будет произведен монтаж. Определенный отрезок удаляется, срез очищается и обезжиривается;
  2. Кран устанавливается и центрируется. Для этого можно использовать как подручные средства, так и специальные приспособления. Например, можно применить металлическую арматуру или зажим-хомут с широкой дужкой. После разогревается сварочный аппарат;
  3. В зависимости от материала, из которого изготовлена труба, могут понадобиться дополнительно соединительные муфты. Они надеваются на трубу, в них устанавливается кран и производится сварка;
  4. После окончания работы некоторое время нельзя кран крутить и включать воду – он должен предварительно остыть. При необходимости демонтажа труба просто разрезается, из неё достается кран, и на его место приваривается или ввинчивается другой.

Фото — стальной приварной

Такой тип соединения пригодится для подземной разводки труб, монтажа под ковер или установки системы отопления. Цена приварного шарового крана несколько выше, чем штуцерного, поэтому с его использованием общая смета будет немного меньше, чем при работе с резьбовыми соединениями.

Инструкция по монтажу смесителя

Краткая поэтапная инструкция поможет вам быстро и правильно установить сантехнический прибор на место и позволит избежать часто встречающихся ошибок.

Проведение подготовительного этапа

Перед началом любых работ нужно отключить подачу воды в дом/квартиру от центрального стояка. Если этого не сделать, то вода под давлением создаст массу неприятностей при откручивании соединений. Далее нужно открыть смеситель, чтобы с системы вытекли остатки воды.

Также необходимо запастись всеми расходными материалами и инструментом.

Желательно прочесть инструкцию к смесителю перед началом работ. Чтобы выполнить большинство работ, не нужно искать какие-то специализированные приспособления. Достаточно будет следующего набора материалов и инструментов:

  • крестообразная отвертка;
  • плоская отвертка;
  • разводной ключ;
  • фонарик;
  • наждачная бумага;
  • набор гибких шлангов (если они не идут в комплекте со смесителем);
  • емкость для воды;
  • аэрозоль WD-40;
  • пакля;
  • торцевые ключи.

Подводку к старому смесителю лучше заменить на новую. Она стоит недорого, к тому же – это будет залогом максимально герметичных и долговечных соединений. А о том, как выбрать и установить подводку, читайте далее.

Демонтаж старого прибора

Если вы производите ремонт, то для начала нужно демонтировать старый смеситель. Итак, выполнив все подготовительные процедуры, необходимо найти места соединения смесителя с водопроводными трубами. Далее нужно найти места, в которых смеситель крепится к мойке.

С помощью разводного ключа разъединить гибкую подводку смесителя и трубы

Важно не забыть вовремя подставить емкость, так как из водопровода могут потечь остатки воды

Если мойка накладная, то ее нужно аккуратно извлечь. Прежде чем это сделать, необходимо отсоединить нижнюю часть сифона. Только после этого мойку можно снять.

Мойку следует перевернуть таким образом, чтобы было удобно откручивать крепление смесителя. В этих местах могла скопиться ржавчина, а места соединений могли прикипеть друг ко другу, поэтому их следует обработать составом WD-40.

Подождав 10-15 минут, можно пробовать откручивать гайки соединений с помощью разводного ключа. По началу нужно немного ослабить гайки, которые находятся на резьбовом штыре.

Теперь, используя отвертку, нужно выкрутить резьбовой штырь. Во время данной операции нужно придерживать смеситель рукой, чтобы он не упал.

Далее извлекается смеситель вместе с зажимом. Если было принято решение поменять старые шланги на новые, то они свободно вытаскиваются вместе со смесителем через монтажное отверстие.

Само монтажное отверстие нужно очистить от скопившейся грязи. Старый смеситель можно утилизировать и приступить к монтажу нового крана.

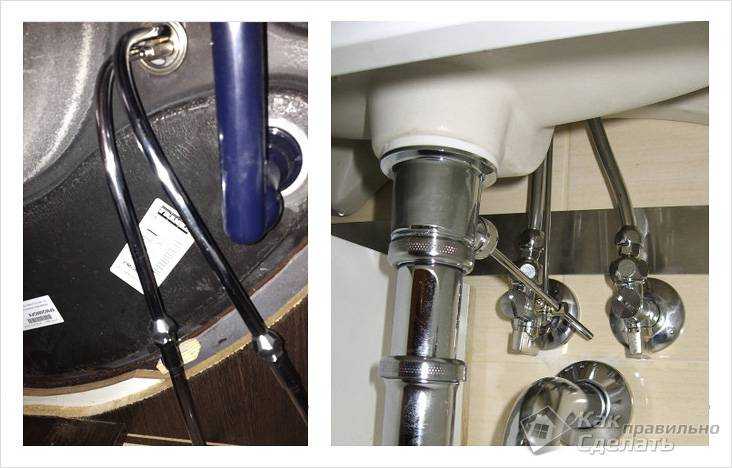

Установка нового прибора на мойку

Прежде чем выполнить монтаж однорычажного смесителя на кухне, нужно присоединить к нему подводку. На все соединения необходимо намотать паклю – с ее помощью можно максимально герметизировать систему.

Пакля наматывается на резьбу гибких шлангов перед подключением их к смесителю. На паклю можно добавить каплю олифы, чтобы при закручивании она не сбивалась к основанию резьбы.

В комплекте со смесителем идет кольцевая декоративная прокладка. Он изготавливается из металла и имеет резиновую прослойку. Необходимо проследить чтобы резиновая вставка была установлена точно в отведенные пазы кольца. Продеть кольцо через подводку к основанию смесителя.

Теперь можно установить смеситель на мойку, протянув через монтажное отверстие гибкие шланги. Пригодится помощь кого-то извне, чтобы тот придержал смеситель, пока вы будете его прикручивать к мойке. Через подводку нужно продеть проставку.

Далее вкрутить резьбовые штыри через проставку (прижимную пластину) в основание смесителя, наживить на штыри гайки. Теперь ваш партнер должен зафиксировать смеситель в рабочем положении, чтобы вы могли затянуть гайки с помощью торцевого ключа (в большинстве случаев это ключ на 11).

Теперь смеситель принял то положение, в котором он будет использоваться в будущем. Перед финальными усилиями по затягиванию гаек нужно убедиться, что все уплотняющие прокладки не сместились и находятся на своих местах.

Мойку можно установить на место, а затем подсоединить подводки к соответствующим фитингам водопроводной системы. Патрубки труб нужно зачистить при помощи наждачной бумаги и нанести слой обмотки. Это может быть льняная нить или рулонный водостойкий герметик в виде ленты.

Если вы выбрали ленту, то ее необходимо наматывать внахлест. Если вы решили прибегнуть к использованию льняной нити, то необходимо смазать резьбу пастообразным герметиком и только потом намотать нить.

Материалы изготовления запорных механизмов

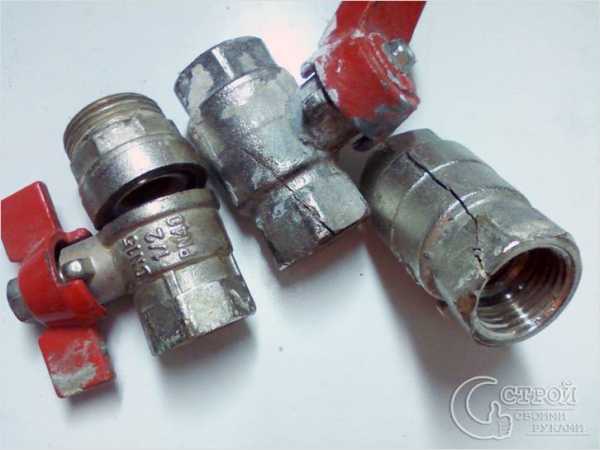

Силуминовые краны

Часто корпус крана изготавливается методом отливки, прессовки или фрезеровки. Материалами могут выступать:

  • Пластик. Чаще всего применяется для концевых кранов, которые применяются для уличных умывальников или колонок.
  • Нержавеющая сталь. Из нее изготавливаются любые виды запорной арматуры. Плюсами является максимальная устойчивость к коррозии и продолжительный срок службы. В качестве минуса выступает подверженность отложению различных солей на внутренних стенках.
  • Силумин. Это недорогой металл, а, точнее, сплав. Основным компонентом является алюминий, к нему добавляется кремний. Используется в дешевых смесителях или шаровых кранах. Изделия из него лучше устанавливать на неответственных участках или там, где нет напора.
  • Бронза или латунь. Самые распространенные для таких целей металлы. Их плюсами является устойчивость к коррозии, хорошее взаимодействие с другими материалами, а также минимальное количество накапливающегося осадка.
  • Керамика. Обычно используется для смесителей. Имеет все положительные стороны латуни, меди и бронзы, но цена таких изделий очень высокая.

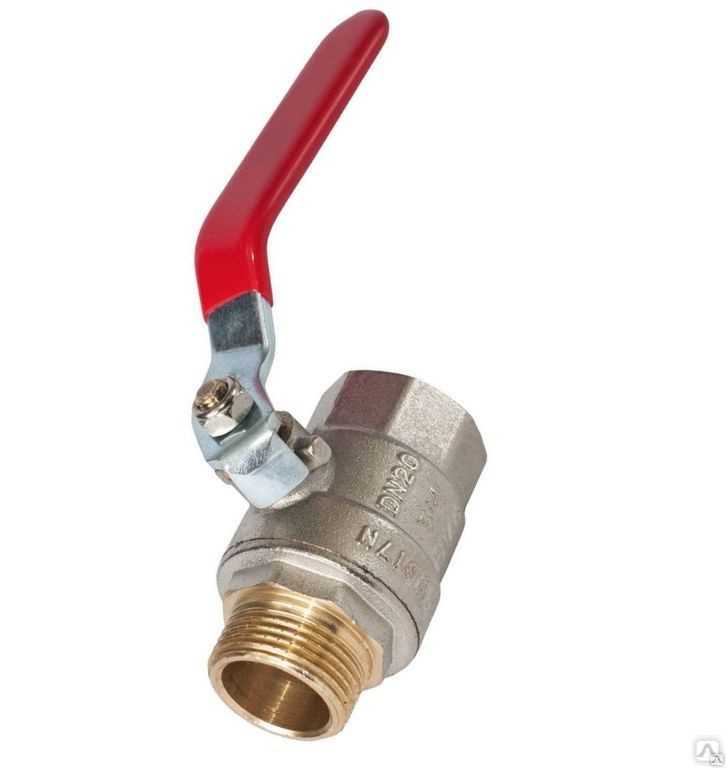

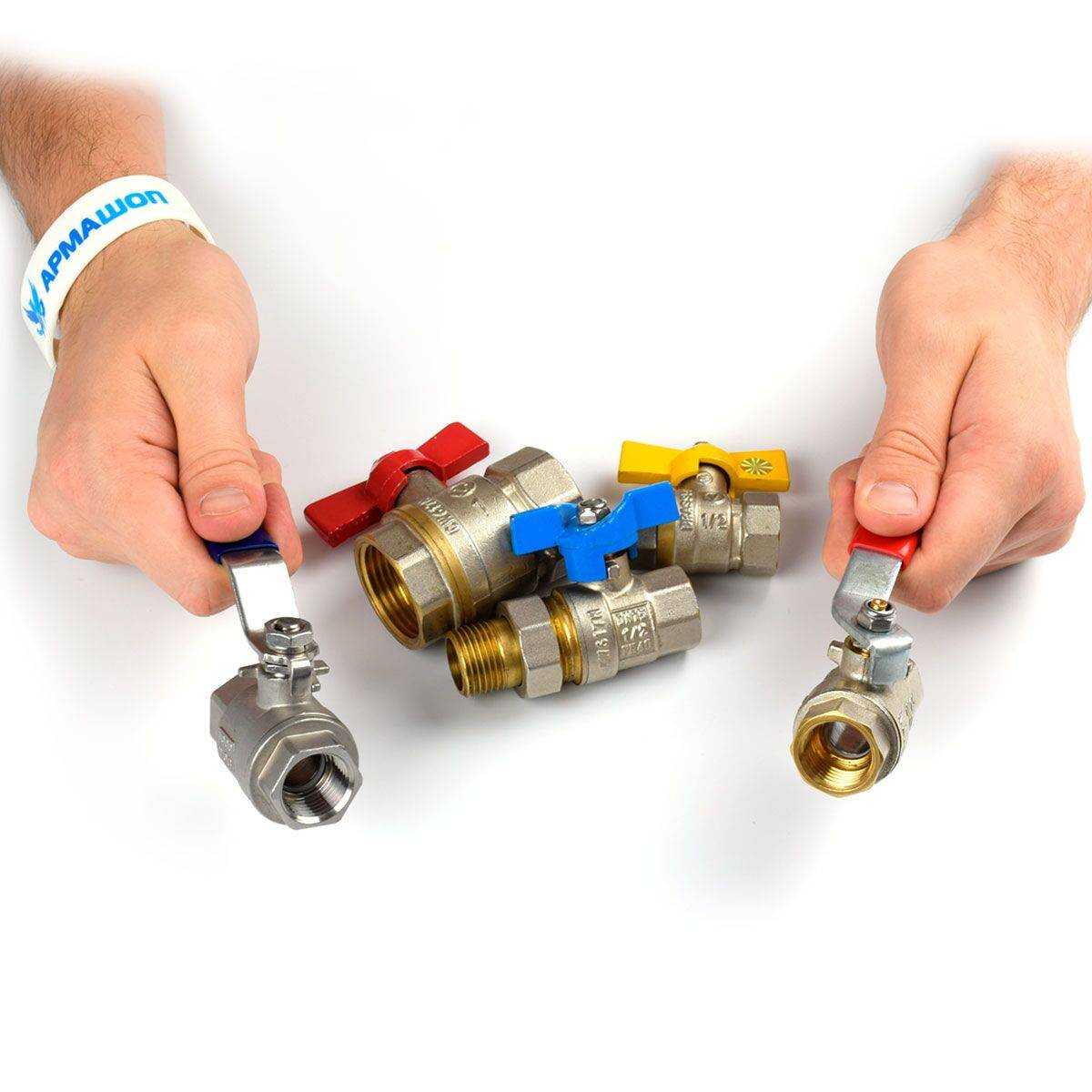

Латунный кран

Фитинги

При монтаже любого типа труб в процессе выполнения сантехнических работ нельзя обойтись без фитингов, к числу которых относятся также всевозможные краны и вентили. Это могут быть краны шаровые паечные, прямые или угловые краны (с американкой). Применяются краны шаровые латунные (обжимные, с ручкой «бабочка»), отличающиеся хорошей антикоррозийной стойкостью. При соединении такого крана с трубой используется разрезное латунное кольцо для обжима трубы, в качестве уплотнительного материала применяется каучук (этилен-пропиленовый). Подобные шаровые краны бывают трехпроходные, с наружной резьбой, с внутренней резьбой, для соединения труб под прямым углом.

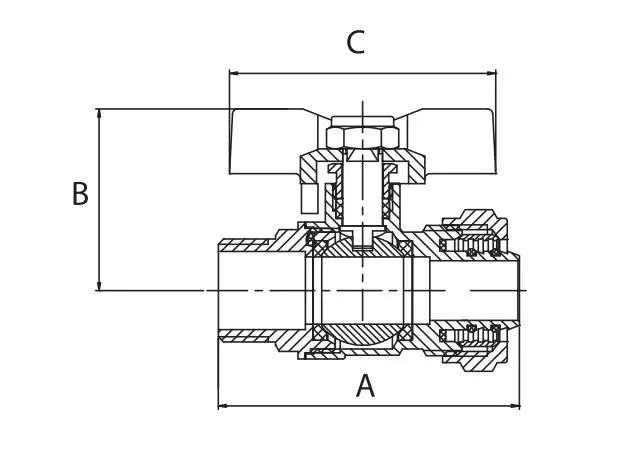

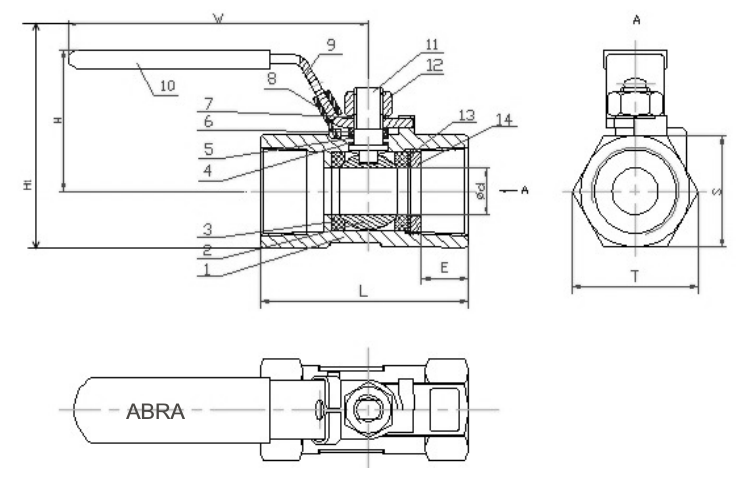

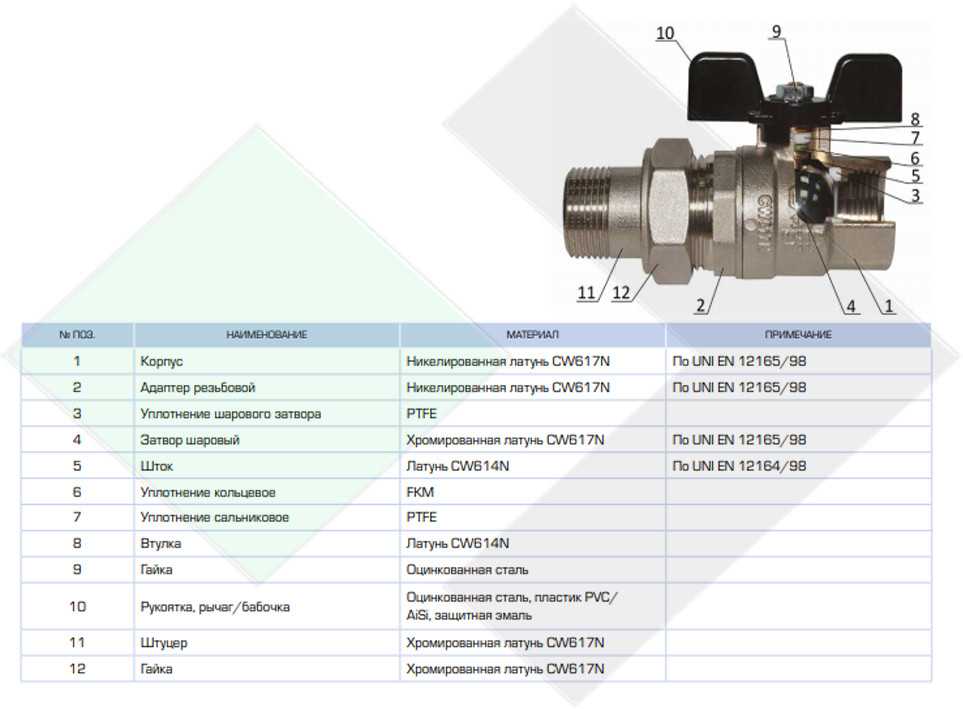

Схема подключения шарового крана

Для установки таких кранов особых инструментов не требуется.

Советы по эксплуатации

Специалисты рекомендуют внимательно относиться к вопросу сварки труб и арматуры. Она может получиться эффективной только при условии, что и труба, и кран выполнены из одного вида полимера.

Чаще всего – это полиэтилен низкого давления. При установке можно столкнуться с тем, что труба тяжело входит в корпус клапана. Для того, чтобы упростить эту процедуру, изделие нужно хорошо смочить водой.

Основная цель шарового крана ПНД- принести практическую пользу людям, которые впервые столкнулись необходимости установки оборудования самостоятельно. Надеемся, что при помощи изложенной здесь информации вы сможете выбрать необходимый кран и правильно установить его.

Знаки и символы

Чтобы быть точно уверенным, какую воду вы открываете, всегда обращайте внимание на обозначения, находящиеся на вентиле. Как правило, холодная вода обозначается синим или голубым цветом, горячая же маркируется красным, а иногда и оранжевым

Бывает, на некоторых кранах вентили помечены не цветом, а латинскими буквами, с которых начинаются слова на английском «HOT» — горячий и «COLD» — наоборот, холодный. Соответственно, ищите буквы «H» и «C». Может быть, чтобы определить с какой стороны горячая вода в смесителе, а с какой холодная, производители напишут и все слово целиком.

Будьте внимательны и, даже ориентируясь на символы, обозначающие температуру воды, аккуратно проверьте, вентиль с какой водой вы повернули.

Монтаж смесителей на кухне и в ванной

Монтаж кухонного смесителя

Если возникает необходимость замены смесителя на кухне, с этой задачей также не трудно справиться самостоятельно

При выборе крана обращайте внимание на наличие необходимых прокладок, без которых невозможно предотвратить протекание воды

Для установки крана потребуются:

  • разводной ключ;
  • фум-лента для подмотки трубы;
  • прокладки в комплекте;
  • муфты (при необходимости).

Перед началом замены смесителя отключите водоснабжение с помощью имеющихся кранов на трубах стояков, затем откройте водопровод на старом смесителе для того, чтобы убедиться в отключении водоснабжения. Далее демонтируется старый смеситель осторожными движениями с помощью гаечного или разводного ключа. На вскрытых участках крана удаляются старые прокладки, ржавчина на резьбе с помощью обычного куска ткани.

Монтаж смесителя над ванной

Кран для ванной может присоединяться непосредственно к трубе. Кухонный кран вставьте в отверстие раковины, предварительно надев на него уплотнительное кольцо, разделяющее кран и раковину. Нижняя часть раковины должна быть защищена большой резиновой прокладкой и стопорным кольцом, которые закрепляются ключом.

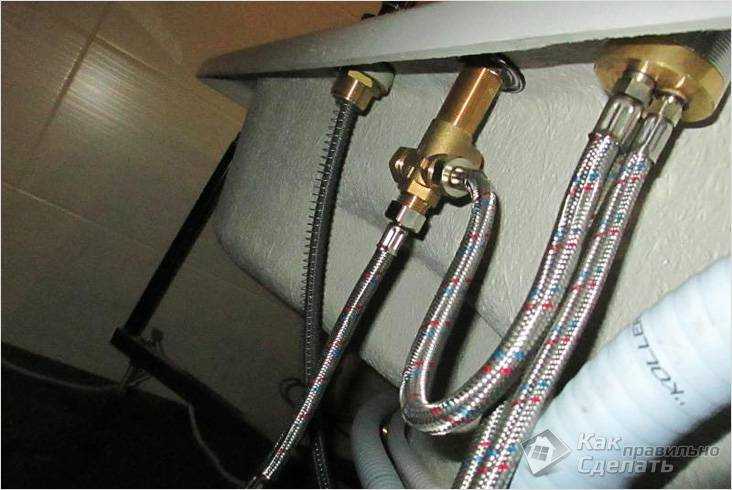

Два соединительных шланга с гайками на смесителе соединяются с соответствующими трубами подачи холодной и горячей воды. Предварительно резьбу на трубах следует обмотать специальной фум-лентой для создания герметичности и предотвращения течи, а затем завинтить гайку.

Схема подключения смесителя к ванной

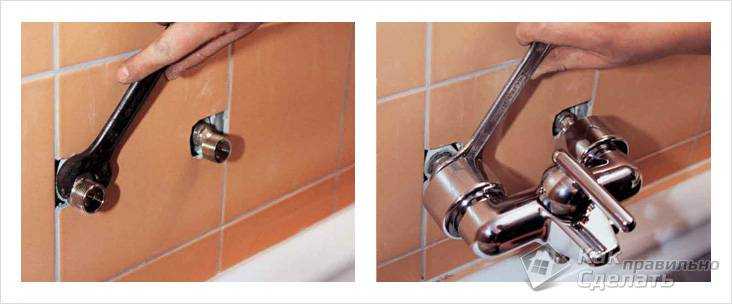

Водопроводный кран в ванной комнате крепится ключом к трубе с помощью разводной муфты на резиновой прокладке.

Смеситель с тремя выходами

Соблюдая инструкцию, не так сложно выполнить соединение крана с трубой.

Монтаж и устранение неисправностей

Большинство кранов продаётся в сборке, поэтому монтаж устройства на трубопровод довольно прост.

Монтаж или замена водопроводного крана

  • Отключить воду в помещении.
  • Открутить накидные гайки, которыми смеситель прикреплён к трубам водоснабжения.
  • Снять старый смеситель, снять старый изоляционный материал.
  • Очистить края труб, переходные втулки и накидные гайки от грязи, накипи и ржавчины.
  • Намотать на резьбу переходных втулок паклю или фум-ленту, либо надеть прокладки из резины или кожи.
  • Выставить входные патрубки смесителя вровень с трубами водоснабжения, закрутить накидные гайки.
  • Узлы соединения покрыть силиконовым герметиком.
  • Включить водоснабжение в помещении.
  • Проверить работоспособность крана, постепенно откручивая вентили.

Устранение неисправностей в работе крана

Износ деталей, засорение механизма или ошибки монтажа могут вызвать нарушения в работе крана.

Большинство неисправностей устранить можно самостоятельно.

Проблема Причина Решение
кран разбрызгивает воду засорился или лопнул рассекатель выкрутить головку водоизлива, очистить или заменить рассекатель
вода подтекает в узле соединения крана с трубопроводом нарушена герметичность соединения или сорвана резьба накидной гайки заменить изоляционный материал или гайку
вода капает или подтекает из закрытого крана износился затвор, прокладка между ним и корпусом или стенки смесителя заменить затворный механизм (продаются отдельно) или прокладки, если не помогло – заменить смеситель
вода подтекает из-под вентиля или рычага износился управляющий механизм или одна из его деталей заменить вентиль или испорченную деталь: заменить износившуюся сальниковую набивку, прокладку или шток с сорванной резьбой

Замену деталей управляющего механизма или самого крана проводят без отключения водоснабжения. Чтобы разобрать его, снимают заглушку, откручивают запорную гайку или винт и снимают управляющую головку.

При неполадке в механизме вентиля:

  • Аккуратно удаляют тонкой спицей или шилом сальниковую намотку.
  • При поломке штока ставят новый.
  • Наматывают на шток в месте соединения с буксой льняную нить.

Если неполадка в затворном механизме:

  • Снимают вентиль.
  • Аккуратно извлекают затвор и износившиеся прокладки.
  • Очищают внутренности крана.
  • Устанавливают прокладки и затвор.

После выполнения всех манипуляций собирают кран, закручивают запорную гайку или винт и включают воду.

Основные схемы разводки

Пример проекта разводки труб

Перед работой делают проект-чертеж. Кажется, что такая подготовка займет много времени, но больше его уйдет на переделку ошибок.

При проектировании учитывают:

  • внутреннюю планировку санузла;
  • число точек разбора воды по линиям ХВС и ГВС;
  • схему разводки (последовательная и коллекторная, или открытая и закрытая);
  • материал коллекторов, способ стыкования.

В квартирах санузел бывает совмещенный и раздельный. При этом он может находиться рядом или удаленно от кухни.

Совмещенный санузел

В этом варианте к основным точкам водозабора добавляется унитаз и биде. В комнату идет общая магистраль, на входе устанавливается запорный вентиль или задвижка так, чтобы его удобно было доставать. Полотенцесушитель может работать от системы горячего водоснабжения или от отопительной магистрали.

Канализация в ванной комнате обязательно содержит в составе фановую трубу, которая обеспечивает вентиляцию.

Раздельный санузел

В этом случае ввод в квартиру идет общий, но на каждую комнату (ванная и туалет) делают отдельные входы. Счетчик ставят на общем вводе. Обычно стояк водопровода проходит в туалете, а оттуда заводится в ванную. Если санузел располагается далеко от кухни, прибор учета предусматривают на втором вводе (от другого стояка).

В случае с отдельной ванной комнатой эффективно работает как коллекторная, так и последовательна схема. Уменьшено число точек на одной ветке. В итоге напор сильно не уменьшается. Иногда в туалете устанавливают раковину для мытья рук, биде, помимо унитаза. Все эти приборы подсоединяют последовательно.
