Установка обратного клапана на вентиляцию своими руками

Клапан обратного типа и его классификация

Для начала следует вспомнить принцип работы клапанов этого вида. Ее функциональные особенности достаточно просты для восприятия. На одной из осей будут расположены лопасти, что позволяет проходить воздушным массам только в одном из направлений. При изменении направления потока клапан автоматически перекрывается. Помимо возможности автоматической блокировки, можно самостоятельно производить регулировку приточного объема воздушных масс, изменяя уровень сечения воздуховода. Все устройства данного типа можно различить, исходя из таких основных характеристик:

  • исходя из конструктивных особенностей. В зависимости от мембраны, лепестков, бабочки и решетки. Устройство с установленным обратным клапаном обладает установленными заранее жалюзями, которые изменяют свое положение при воздействии воздушных потоков, но только в одну из сторон, что позволило полностью исключить возможность образования обратного потока. Формы они могут иметь самые разные, как и дизайн. При этом установка производится при выходе или входе в вентиляционный канал. Установленный клапан по форме напоминает бабочку, которая состоит из нескольких пластин, которые между собой скреплены при помощи пружинки. Само устройство представляет собой заслонку, которую может привести в движение даже небольшое дуновение ветра, после чего плотно прилегает к поверхности решетки. Зачастую используется при обустройстве вентиляции естественного типа. По принципу работы клапан лепесткового типа схож с мембранным. При этом изготавливается он по форме заслонки, крепление которой производится на оси, которая приходит в движение под воздействим воздушных потоков, в зависимости от их направления;
  • исходя из материала, который был использован при изготовлении. Возможно использование оцинкованной стали или пластика при производстве клапанов;
  • в зависимости от пропускной способности (объем воздуха за определенный промежуток времени может проходить разный);
  • по способу проведения монтажных работ, установка может проводиться как горизонтально, так и вертикально;
  • исходя из способов управления, они могут быть электрическими или ручными. Для ручного управления понадобится специальный рычажок. Электрический же привод прекрасно функционирует с остальными элементами устройства на автоматическом режиме, который самостоятельно регулирует скорость и объем воздушного потока;
  • по форме модели могут встречаться как круглые, так и прямоугольные. В этом случае выбор будет основываться исходя из размера и формы воздуховода, в который будет производиться установка клапана обратного типа. Для бытовых нужд понадобится установка клапана габаритом в 10 см, 12 см, 12,5 см, 15 см и более. Для промышленных сооружений рекомендуется использовать элементы, диаметр которых составляет от 15 см до 100 см.

Где используются клапаны обратного типа

В не зависимости от разновидностей устройств вентиляции, рано или поздно в ней может появиться обратная тяга (будь то механическая или естественная система вентиляции помещений). При обустройстве естественных систем, будут использоваться каналы вентиляции с обратными клапанами, которые неимоверно чувствительны к малейшим изменениям, касательно направления движения воздушных потоков. Для достижения оптимального результата рекомендуется установить  клапан обратного вида одновременно с вентиляционными каналами. Монтаж клапана обратного типа в квартирах с естественным устройством вентиляции, должно производиться в нишах стен между помещениями. Такие отверстия предпочтительнее делать неподалеку от дверного проема, там же следует установить решетки под клапаны обратного типа, которые будут отвечать за потоки воздуха. Вентиляция приточного типа состоит из воздуховода, который размещается в одной из наружных стен и которая оснащена решеткой, отвечающей за забор воздуха из улицы. Фильтр способствует очистке воздушных масс, которые проходят сквозь систему с улицы, что приводит к небольшому подогреву таковых, что позволяет сохранить оптимальный температурный режим внутри помещения. Таким образом, можно полностью исключить необходимость в дополнительном проветривании помещений, в которых установлены пластиковые окна.

Назначение и описание обратных клапанов

Нарушения в работе вентиляции обуславливает много факторов: установка электрических вытяжек, монтаж герметичных металлопластиковых окон, огрехи и ошибки в устройстве системы. В итоге естественный поток воздуха не только замедляется, но и опрокидывается – возвращается. В ванной это доставляет большие неудобства – комната остается сырой, а в кухне может быть опасно.

Обратный клапан – устройство, предупреждающее возврат воздуха. Он пропускает выходящий поток, но как только возникает давление со стороны вентиляции, перекрывает проход. Собственно вентиляцию клапан не восстанавливает, но избавляет от влаги и запахов.

Требуется установка в следующих случаях:

  • печное отопление – во время работы печи усиливается тяга в дымоходе, что приводит к появлению обратной тяги в вентиляционной трубе;
  • неудачное размещение вытяжной трубы;
  • отсутствие приточной вентиляции – из-за засорений или поломки;
  • ресинхронизация работы системы – например, при установке мощной вытяжки в одной квартире, воздушные потоки в других замедляются и опрокидываются;
  • несколько вытяжек – при неверном расчете тяга в одном канале приводит к нарушению тяги в других.

У вас стоит обратный клапан?

Да
23.46%

Нет
49.38%

Планирую поставить
27.16%

Проголосовало: 81

Устройство и принцип работы

Обратный клапан для вентиляции устроен просто. Это круглая или прямоугольная рама с подвижными лопастями – лепестковыми, «бабочкой», в виде жалюзи. Пока воздух выходит из комнаты, заслонки остаются в горизонтальном положении и не мешают проходу. Как только воздух начинает засасываться обратно, заслонка разворачивается и блокирует отверстие.

Клапан нередко комбинируют с вентилятором. В этом случае принцип его работа несколько отличается. Когда вентилятор включен, заслонка открыта. Прибор намного быстрее выгоняет из комнаты избыток влаги, пара и запахи. Когда устройство выключают, заслонка перекрывает отверстие, блокируя выход воздуха естественным путем.

Сфера применения

Кухонная вытяжка обязательно оборудуется обратным клапаном, иначе при сильном ветре на улице запахи вместе с копотью вернутся на кухню.

Если хотят сохранить естественную и принудительную вентиляцию на входе в воздуходув ставят тройник. Он включает вытяжку с обратным клапаном и обратный клапан на втором входе. Такая конструкция предупреждает нарушение тяги во время работы устройства и при естественной вентиляции.

Санузел и ванную обычно оборудуют собственными вентшахтами. Обратный клапан ставят на вход. Вывод воздуха осуществляется естественным путем, но при опрокидывании клапан блокирует обратное движение. Если канал есть только в туалете, как в старых домах, клапанное приспособление монтируют не на вход в туалете, а в канал между ванной и санузлом.

Используется он и в более сложных случаях, когда шахтой оснащается только кухня. Вытяжные трубы прокладывают в туалет и ванную, заводят на кухню. Устанавливают устройства в трубу, идущую от ванной, в вытяжку, сооружают над ее куполом тройник, а выход на улицу оборудуют решеткой с обратным клапаном. В противном случае запах из разных помещений будут оставаться в каком-то одном, что недопустимо.

Плюсы и минусы вентиляционного обратного клапана

Предупреждает появление обратной тяги
Не потребляет электричество
Легко комбинируется с вентилятором
Прост в монтаже и обслуживании
Низкая стоимость

Многие модели при работе стучат
Для блокировки нужен сильный поток воздуха
Часто нужно чистить

Правила выбора

Прежде чем приобретать вытяжной вентиляционный клапан в стену, надо определить кубатуру дома, в котором организуется естественная вентиляция. Отталкиваясь от этого, выбирается диаметр клапана, а соответственно его производительность, а также количество устанавливаемых устройств.

Кроме производительности надо учитывать допустимый температурный режим эксплуатации, длину цилиндра, способ управления. У разных производителей все эти параметры могут быть разными. И это надо будет учитывать.

К примеру, средняя величина производительности – 40 м?/ч. Учитывая объем дома и число проживающих в нем людей, выбирается марка прибора. Некоторые производители обязательно указывают в паспорте изделия температурный диапазон эксплуатации. И если такой параметр указан, то не стоит его нарушать.

Длина цилиндра определяется толщиною стены, в которую он устанавливается. Что касается способа управления, то на рынке приточники представлены в виде устройств с ручным или автоматическим управлением. Последние – это все те же клапана, внутрь которых установлен гигростат – прибор, отслеживающий влажность воздуха внутри дома. Вам надо только на панели установить требуемую влажность, гигростат сам будет ее не только отслеживать, но и подавать команды, чтобы открывалась или закрывалась заслонка.

Производительность приточника зависит от его диаметраИсточник 4shop.ru

Как сделать своими руками?

Современный рынок вытяжного и вентиляционного оборудования предлагает огромный выбор недорогих клапанов, поэтому самостоятельное изготовление устройства оправдано только в том случае, если вентиляционная решетка или короб воздуховода имеют нестандартную форму и размер. В таких случаях быстрее и экономичнее сделать устройство своими руками, чем тратить время и деньги на создание адаптеров. Простейшим устройством “сделай сам” является однолопастной лопастной клапан, в котором в качестве заслонки используется пластина из твердого пластика или тонкого металла, лист плотного картона или лавсановая мембрана.

  • Далее из центра верхней стороны нарисованной фигуры проведите перпендикуляр к ее нижней стороне, отступите от него в обе стороны на 7 мм и через эти точки проведите еще две линии, параллельные первой. В результате прямоугольник будет разделен на две половины вертикальным мостом, на который в дальнейшем будут опираться свободные стороны обоих закрылков.
  • Итак, для того чтобы сделать канальный обратный клапан с естественной тягой, необходимо взять вентиляционную решетку, приложить ее к плотному картону, обвести карандашом и вырезать. Затем необходимо измерить высоту и ширину вентиляционного отверстия и нарисовать получившийся прямоугольник по центру картонной заготовки.
  • Затем из лавсановой пленки вырезают два куска прямоугольной формы, каждый из которых в два раза меньше большого картонного куска. Затем они приклеиваются к внешним сторонам рамы так, чтобы в закрытом состоянии они лежали на центральной перемычке. Дизайн напоминает окно с двумя крыльями, где картонный элемент выступает в качестве рамы, а две прямоугольные пленки – в качестве крыльев. Крылья можно прикрепить к раме с помощью скотча или степлера.
  • Затем вырежьте обе части прямоугольника, не касаясь перемычки. У вас должна получиться форма, напоминающая раму пластикового окна.
  • Затем откройте створку окна и проверьте работу клапана. Если все сделано правильно, воздушный поток откроет обе створки “картонного окна” и свободно выйдет в вентиляционный канал. После проверки пластиковая решетка прикручивается саморезами к картонному демпферу.
  • Когда конструкция будет готова, ее следует прикрепить к стене саморезами на конце вентиляционного канала. Клапан должен быть расположен таким образом, чтобы приклеенные клапаны могли открываться в направлении вентиляционного канала.

Существует также более простой метод. Для этого заслонки из фольги приклеиваются непосредственно к задней части вентиляционной решетки. Однако в данном варианте пленка крепится к боковым сторонам пластиковой решетки с помощью клейкой ленты, которая со временем может потерять свои свойства и отклеиться. Поэтому предпочтительным решением является наклеивание пленки на поверхность картона.

Особенности конструкции различных типов клапанов

Обратный воздушный клапан для вентиляции устроен максимально просто: лопасть закреплена на оси, что обеспечивает свободу движения. В качестве противовеса установлен специальный отвес, который стопорит работу клапана, когда приточный вентилятор отключён. Такие устройства представляют категорию общего назначения и встречаются квадратного, а также круглого сечения. Рассчитаны они на довольно крупные размеры воздуховода. Для крепления предусмотрены отверстия.

Если требуется обратный клапан для вентиляции 100 мм промышленного назначения, рекомендуется выбрать модель из категории взрывозащищённых устройств.

Ввиду особенностей специальной конструкции данная разновидность устанавливается на взрывоопасных производственных участках. Размерный ряд включает в себя широкий спектр моделей, включая обратный клапан для вентиляции 125 мм, а также 1 000 мм. Такие устройства выполняются с круглым и прямоугольным сечением.

Очень распространена модель под названием “Бабочка”. Эти клапаны изготавливаются из оцинкованной стали и снабжены двумя лопастями, которые крепятся на оси, расположенной по центру сечения. При отключении вытяжного вентилятора лопасти закрываются. Как видно, подобный принцип задействован практически во всех устройствах такого рода. Обратный клапан бабочка для вентиляции представлен небольшим количеством вариантов исполнения. Размерный ряд начинается от 100 мм и заканчивается значением 315 мм.

Существует также модернизированная модель “Бабочки”, которая оснащена резиновым уплотнителем, что в значительной мере снижает шумовой эффект от движения лопастей. Весьма распространен обратный клапан для вентиляции бытовой лепесткового типа (или жалюзи). Его конструкция подразумевает наличие нескольких горизонтально расположенных лопастей. Такие устройства часто используются в квартирах, где требуется усовершенствовать вентиляционную систему.

На что обратить внимание при выборе

Выбирая обратный клапан для естественной вентиляции, следует учитывать скорость воздушного потока, чтобы лопасти поддавались давлению даже еле заметного дуновения ветра. Слабая тяга является основной проблемой при обустройстве естественной вентиляции. Поэтому такое устройство монтируется в комплекте с вытяжным вентилятором. С целью повышения привлекательности помещения на входе вентиляционного канала устанавливается декоративная решетка.

Эффективность работы обратного клапана зависит также и от правильно подобранного вентилятора.

Если вытяжное устройство не обеспечивает достаточную тягу, то обратный клапан будет просто выполнять функцию заслонки воздуховода. Мощность вентилятора выбирается с учетом объемов помещения. Если это кухня, то для расчета принимается значение коэффициента, равное 10, для санузла – 7.

При выборе обратного клапана внимание обращается на температуру окружающей среды в данной местности, а также на скорость образования засоров, что напрямую может быть связано с регулярным воздействием ветра на открытых участках местности. Если эти параметры учтены, то можно таким образом несколько продлить сок службы вентиляционной системы

Например, конструкция “Бабочка” подвержена воздействию низких температур, что может привести к обледенению механизма. Что касается засоров, то данный фактор будет негативно влиять практически на любую конструкцию клапана.

Выбирая обратный клапан для вентиляции цена является не последним параметром, который учитывается. Стоимость складывается из ряда параметров, среди которых:

  • тип сечения;
  • размеры клапана;
  • используемый материал;
  • конструкция;
  • целевое назначение;
  • марка производителя.

Цена обратных клапанов находится в пределах от 300 до 3 500 руб. Наиболее дорогие модели подразумевают наличие в комплекте вытяжного вентилятора. С учетом целого ряда особенностей к выбору такого устройства следует подходить очень серьезно. От того, насколько верно подобран клапан и вытяжной вентилятор, будет зависеть помимо продуктивности циркуляции воздушных потоков, но также и отсутствие/наличие посторонних запахов в помещении.

Однако такие клапаны позволяют не только обезопасить себя от проникновения запахов извне, но также обеспечивают качественный отток загрязненного воздуха из помещения. Известно, что слабо организованная вентиляционная система наряду с разгерметизированным воздуховодом может явиться серьёзной проблемой для организации доступа свежего воздуха. Поэтому следует продумать все детали, вплоть до размера сетки декоративной решётки, так как и этот элемент, хоть косвенно, но все же участвует в процессе воздухообмена.

Как используется клапан перекидного типа

Клапан этого типа устанавливается в том случае, если присутствует необходимость самостоятельного изменения направления потока, который уже находится внутри системы. Привод у этого устройства может быть как электрическим, так и механическим. Исходя из формы, они могут иметь круглое или квадратное сечение, в то время как сами могут быть односторонними или двухсторонними. К основным элементам относят корпус сварного типа, для изготовления которого используется листовая сталь. Также в комплекте имеется привод и перекидная заслонка. При наличии ручного привода, в комплект входит несколько заслонок и рычагов, которые соединены между собой. А вот клапан перекидного типа работает по другой схеме, в которой основные задачи возложены на выключатель и мотор-редуктор.

Подобные конструкции созданы для установки воздуховодов вертикального типа. Рабочее давление не должно превышать отметку в 1 500 Па, высота помещения должна составить не менее трех метров, а вот скорость потока может варьироваться от 6 до 20 метров. При отключении электропитания, автоматически начнет работать запасной вентилятор. Сфера их использования огромная, но в большинстве случаев такие устройства применяются в промышленности и при производстве. Иногда нельзя их использовать в связи с техническими особенностями.

К таким случаям можно отнести:

  • когда в системе могут присутствовать опасные для здоровья химические элементы, в том числе и взрывоопасные;
  • трубопроводы могут использоваться для транспортировки консистенций различного уровня вязкости;
  • потоки воздуха содержат огромное количество пыли;
  • при наличии агрессивных частиц разного происхождения, которые путешествуют внутри системы.

Принцип их работы

В районе подшипника у таких клапанов будет находиться основное полотно и полуось, которые между собой соединены. В момент поступления сильного потока, ось начинает медленно поворачивать основную ось, которая приводит в движение полотно. Таким образом, перекидной клапан откроется. При создании аварийной ситуации основной вентилятор отключится, при этом ось будет продолжать возвращать полотно в первоначальное положение. При этом сработает установленная автоматика, которая приведет в действие дополнительный вентилятор. Подобные устройства должны регулярно проходить ряд проверок и полностью соответствовать имеющимся СНиПам. К основным требованиям можно отнести необходимость использования различных материалов для создания отдельных комплектующих к устройствам этого типа. Это поможет минимизировать риски, связанные с возможным взрывом и возгоранием. Для покупки и установки соответствующего оборудования следует обратиться за помощью к специалистам.

Причины возникновения обратной тяги

Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома. Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.

Принцип действия приточно-вытяжной вентиляции основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков.

С помощью горящей спички можно легко проверить направление движения воздуха в вентиляционном отверстии и оценить скорость потока

Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в остальных точках входа и выхода воздуха направлен из дома. Есть несколько основных причин для возникновения такого эффекта.

Часто обратная тяга возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию.

Галерея изображений

Фото из

Виды обратных клапанов для вентиляции

Автоматические модели клапанов

Двухстворчатое устройство для вентканалов

Одностворчатый вариант клапана

Конструктивные особенности обратного клапана

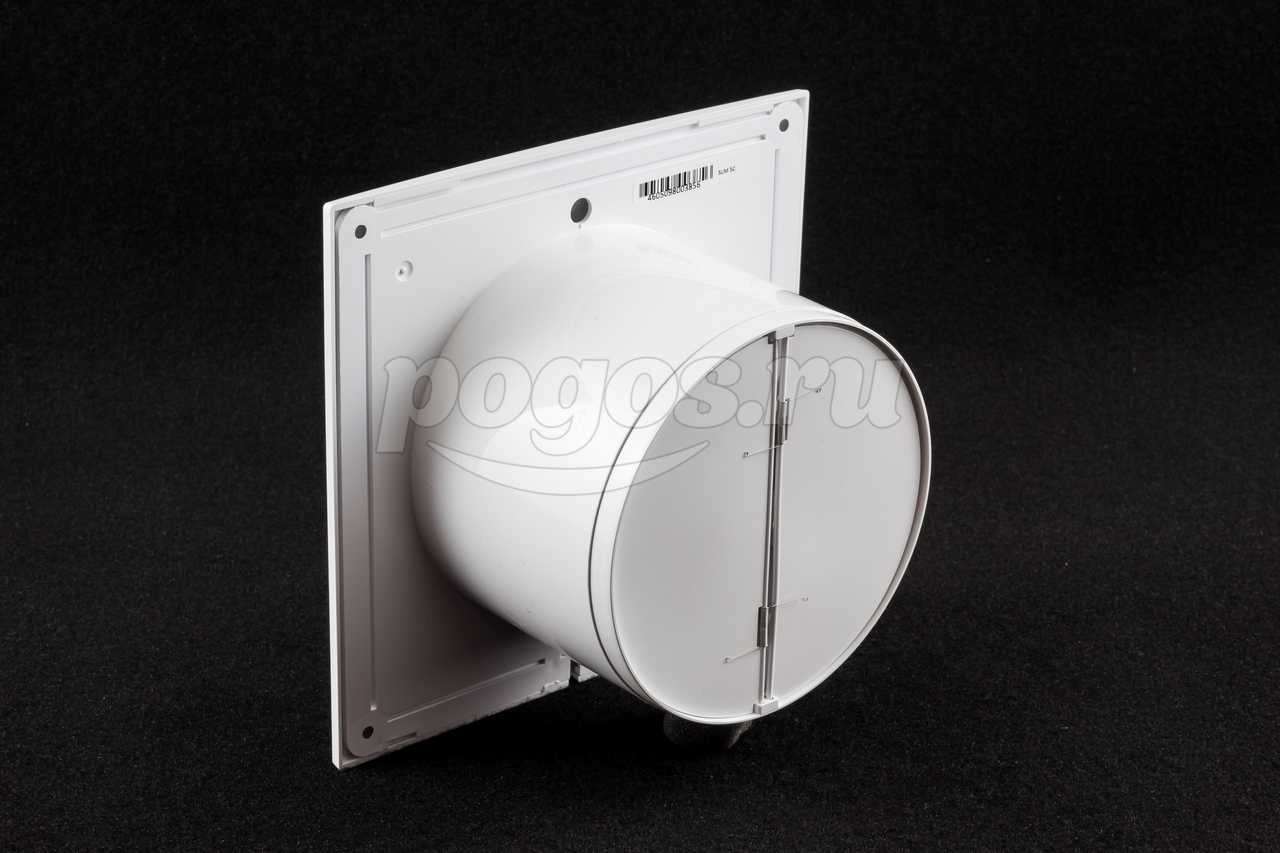

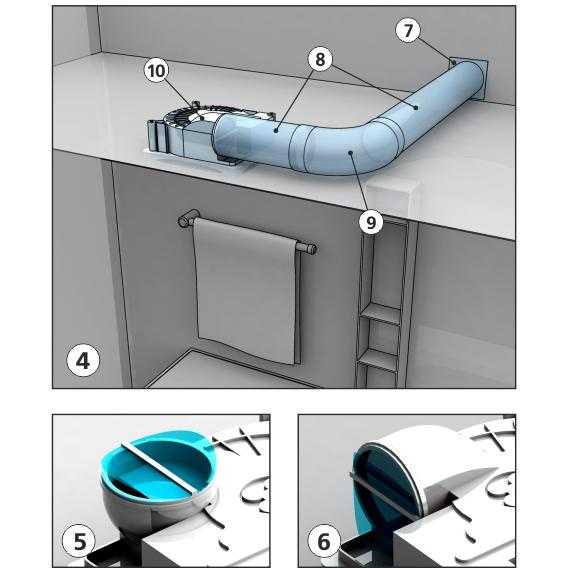

Обратный клапан в паре с вентилятором

Клапан в стеновом приточном устройстве

Установка клапана в вытяжную вентиляцию

Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы – износа или поломки механизмов, отвечающих за циркуляцию воздуха. Также возникновению обратной тяги может способствовать резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств.

Например, при печном отоплении горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.

Причиной обратного движения воздушного потока может стать неравномерный напор, образованный при подключении нескольких веток к одному вентиляционному каналу. В таких ситуациях обратным клапаном оснащается каждая линия

В случае использования внутри дома воздуховода с несколькими точками забора воздуха, возможно изменение направления потока в случае включения в одной из них принудительной вентиляции.

Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение кухонной вытяжки приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.

Изменение параметров среды за пределами квартиры или дома тоже может стать причиной возникновения обратной тяги. При строительных работах, связанных с изменением рельефа, таких как возведение или снос расположенных близко строений, возможно изменение направления ветра в сторону вытяжки.

В многоквартирных домах, при использовании для удаления воздуха общих вентиляционных шахт, возможно возникновение обратной тяги в квартиру по причине подключения соседями мощных вытяжек.

Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.

Пропускная способность общих вентиляционных шахт старых многоэтажных домов не рассчитана на пропуск большого объема воздуха, генерируемого современными мощными вытяжками

Даже если в настоящий момент условий для возникновения обратной тяги нет, лучше установить обратный клапан при монтаже системы оборота воздуха. Возможные ее модификации, загрязнение приточной вентиляции или внешние факторы могут привести к возникновению переменного направления движения потока воздуха.

Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей. Желающие проверить работоспособность вентиляции в квартире подробную информацию найдут в следующей статье, размещенной на нашем сайте.

Устройство принудительной вентиляции и его плюсы и минусы

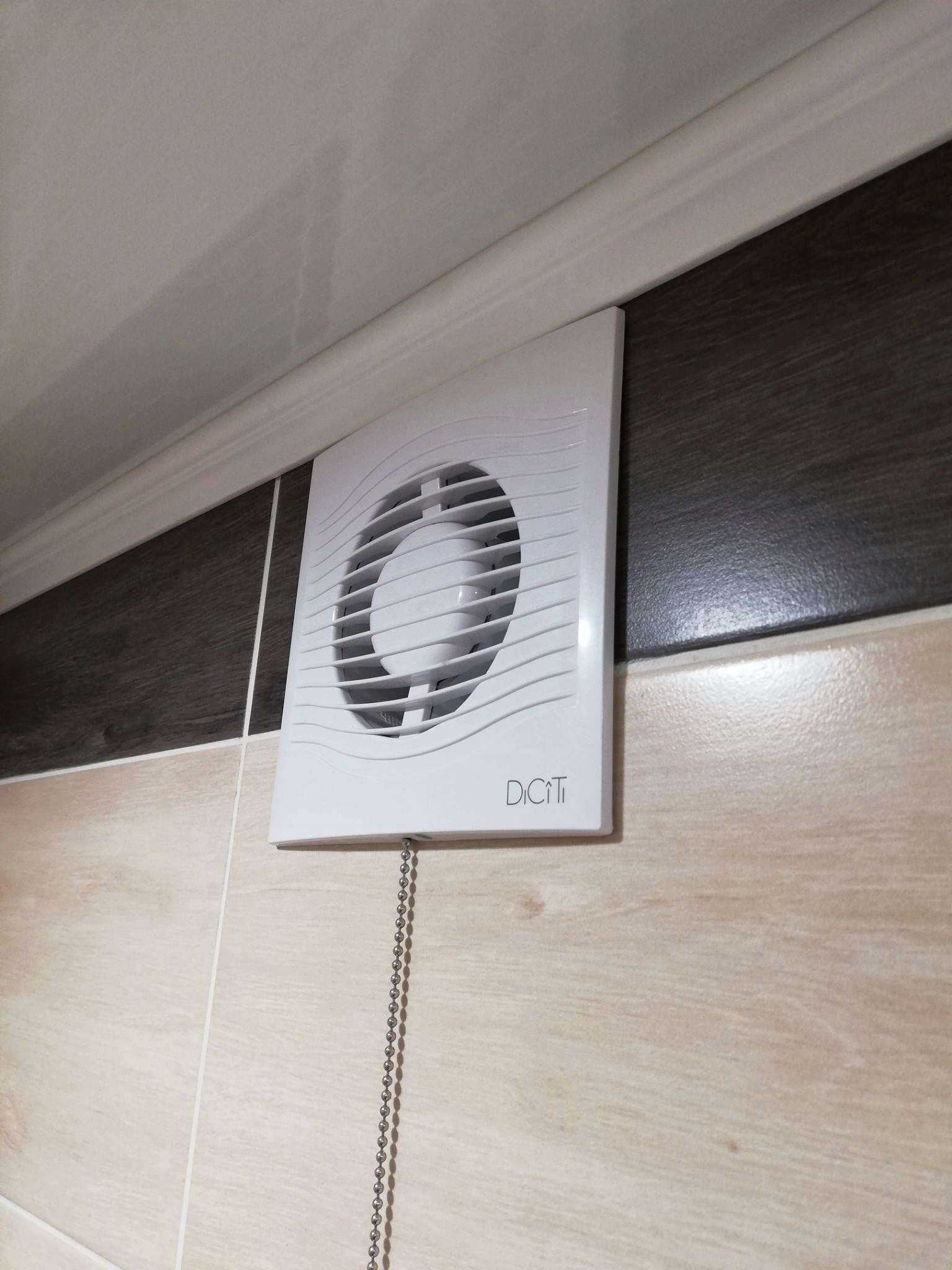

Довольно удобно, когда при появлении какого-либо запаха на кухне или сырости в ванной можно включить вентилятор, который достаточно быстро удалит нежелательный воздух из помещения. Часто подобные приборы устанавливают на окнах либо форточках. И все же помимо положительных качеств они имеют и отрицательное, такое как необходимость подведения к ним электроэнергии.

А такое устройство с подсветкой будет элегантно смотреться на потолке

И все же бывают случаи, при которых без принудительной вентиляции не обойтись, и о них уже упоминалось ранее. Однако, самое интересное, что устройства требующие подключения могут быть как стационарными, так и мобильными. И если подобрать вентилятор со встроенным обратным клапаном непосредственно под размер форточки, то ставить его можно будет только в необходимые моменты. В остальное же время он будет убираться. Для подобных устройств не требуется выделенного подключения, т.к. на время их можно запитать и через удлинитель.

Попробуем рассмотреть такие устройства, чтобы понять, как они работают.

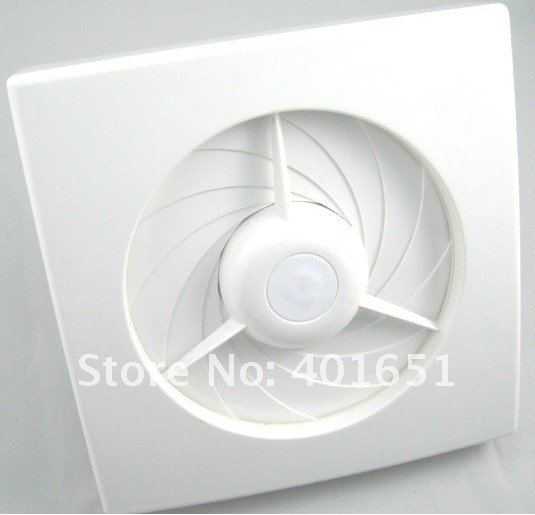

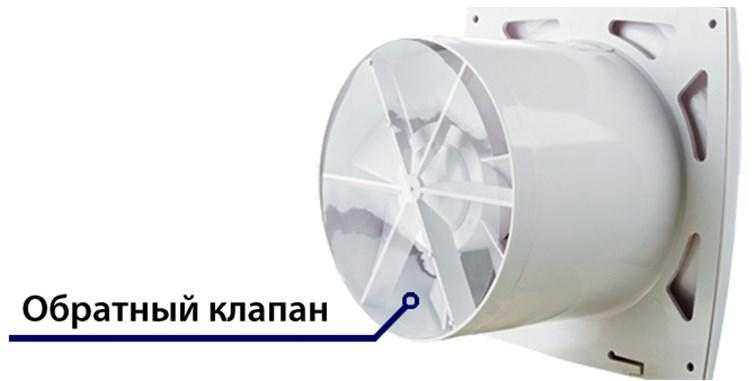

Совмещенный с вентилятором клапан довольно популярен у покупателей

Каким образом взаимодействует обратный клапан с вентилятором

При установке вентилятора на окне комнаты появляется возможность более быстрого ее проветривания. При подаче напряжения лопасти начинают вращаться, вытягивая воздух из помещения и открывая лепестки клапана. Ну а при отключении клапан закрывается, перекрывая доступ холодного уличного воздуха в квартиру. Как можно понять, суть устройства элементарна.

Так же есть возможность установки клапана с механическим приводом, когда хозяин сам, вручную, может закрыть его или же открыть. По сути, именно по такому принципу работает и обратный клапан на вытяжке с вентилятором. Разница лишь в расположении – горизонтальном или вертикальном.

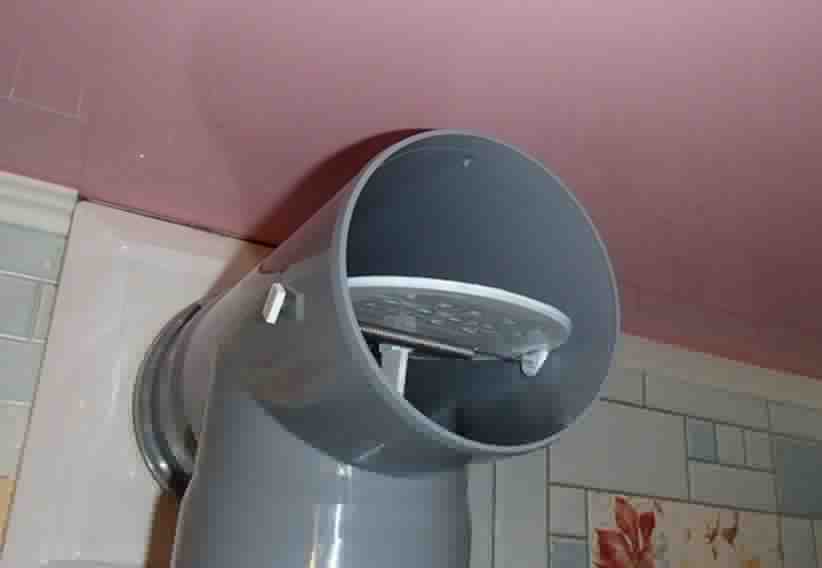

Бабочка на встраиваемой вытяжке

Вентиляционная решетка с обратным клапаном: как ее установить

Подобное устройство очень удобно не только в использовании, но и в установке. Дело в том, что специальных навыков для ее монтажа, как и специализированного инструмента, не потребуется. Достаточно демонтировать старую решетку, а на ее место установить новую, оборудованную обратным клапаном.

По сути, работая как жалюзи, развернутые в обратную сторону, устройство и регулирует потоки воздуха. При помощи такой, оборудованной обратным клапаном решетки для вентиляции и отсекаются посторонние запахи, равно как и холодный уличный воздух. Что касается приобретения подобных устройств, то с ним никаких проблем не возникает. Да и стоимость вентиляционных решеток с клапаном в наши дни достаточно приемлема.

Установка «с нуля». Без клапана при такой вентиляции не обойтись

Тройники на вытяжку и способы их применения

Не секрет, что при установке встраиваемой вытяжки необходим тройник, который позволит как подключить оборудование к системе вентиляции, так и оставить естественный воздухообмен в помещении. В наше время их производится довольно много, причем различных модификаций. Интерес вызывают как раз тройники для вытяжек с обратными клапанами, при этом количество их может быть различным.

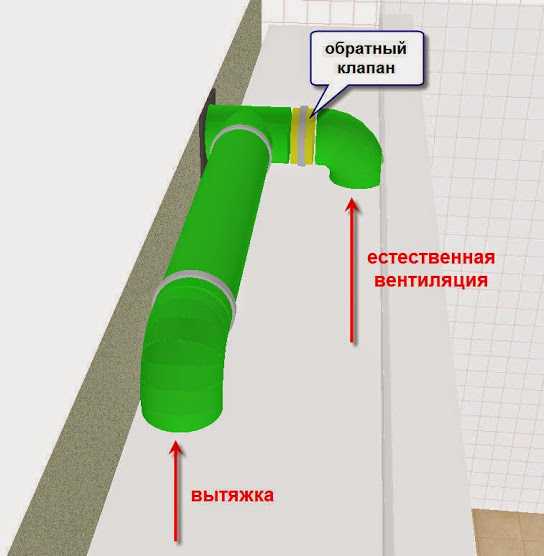

Обычно встраивается два обратных клапана – на вытяжку и на естественную вентиляцию, но иногда устанавливают дублирующий – на общую трубу. Вообще, тройники с обратными клапанами для вентиляции используются не столь часто. Считается, что одной воздушной заслонки на вводе вполне достаточно. Но тут, конечно, на вкус и цвет.

Внешний вид тройника для вентиляции

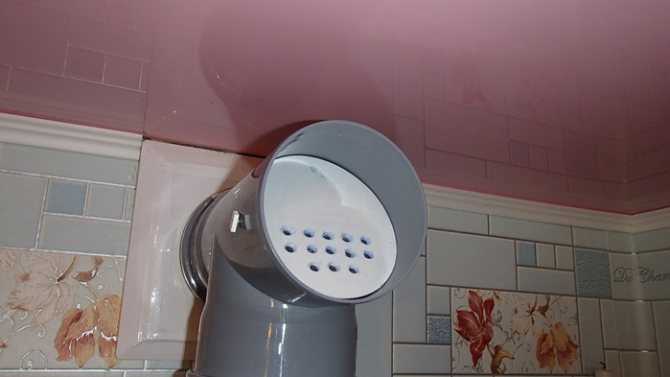

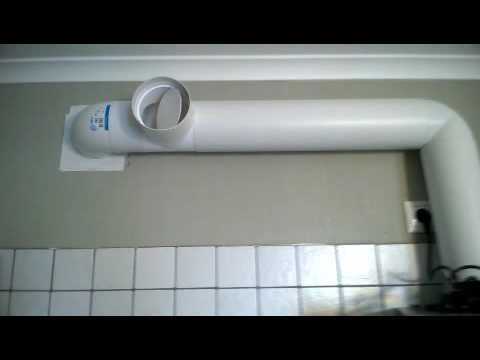

Установка обратного клапана на вытяжку в кухне

Как раз такое расположение воздушной заслонки наиболее распространено. Что ж, это вполне закономерно, ведь поставить один обратный клапан для вытяжки намного дешевле, чем приобретать тройник с двумя или тремя. К тому же, чаще всего, в современных устройствах принудительной вентиляции уже установлены подобные устройства. И если обычная вытяжка с обратным клапаном старого образца еще может пропустить назад небольшое количество воздуха, то более новые модели лишены подобной «болячки».

Мнение эксперта

Андрей Павленков

Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

Спросить у специалиста

“В некоторой технической документации значится, что встроен антивозвратный клапан для вытяжки. Что это такое нужно запомнить. По сути это тот же обратный клапан, но срабатывает он намного быстрее и тем самым предотвращает даже малейшее попадание внешнего воздуха. Но что можно сказать совершенно точно – работает он лишь с принудительной вентиляцией, либо подключается к сети и управляется автоматически.”

А это уже прямоугольный клапан для него

Нормы и требования к кухонным вытяжным системам

Перед тем как попытаться сделать небольшой ремонт, выполнить замену или монтаж новой вытяжки, логически будет правильным сначала разобраться в нормативных документах, СНиПах, регулирующих нормы и основные требования к вытяжным системам на кухне.

Особенность проблемы заключается в том, что большая часть строительных норм и правил создавались уполномоченными разработчиками еще в 80-90х годах прошлого века именно под естественную вентиляцию. Отдельных норм для планировки и монтажа электрической вытяжки в помещении кухни просто не существует. Для планирования вытяжки с принудительным удалением воздуха, циркулирующего над плитой или варочной поверхностью кухни, приходится интерпретировать общие нормы и условия, разработанные под обустройство обычной системы вентиляции.

Специалисты рекомендуют выбирать характеристики вытяжки для кухни и схему монтажа на основе двух основных параметров:

  • Производительность электровентилятора вытяжки по воздуху, потребный расход рассчитывается или выбирается по табличным зависимостям и условиям, определенным СНиПами №№ 2.08.01-89, 2.08.02-89, раздела «Жилые здания»;
  • Размеры приемного диффузора и вытяжки, установленной над варочной поверхностью или газовыми конфорками, высота, на которой выполняется монтаж устройства, привязка к размерам кухни регулируется СНиП № 2.09.04-87 раздела «Газоснабжение».

К сведению! Производительность и схема установки вытяжки всегда «привязывается» к количеству воздуха, притекающего в помещение с улицы через фрамуги, вентиляционные щели и окна.

Должен соблюдаться баланс между притекающим извне воздухом и мощностью электровентилятора вытяжки. Если в дополнение к «глухому» монтажу окон в кухне будет установлена мощная вытяжка, то в кухонном помещении будут собираться все запахи и загрязненный воздух со всей квартиры.

Существует даже опасность опрокидывания потока. Например, если одновременно с вытяжным зонтиком над плитой в кухне в центральную вентиляционную трубу врезано окно естественной вентиляции. При малейшей попытке включить электровентилятор на полную мощность в старом вентиляционном канале воздушный поток может возвращаться через старое окошко.

Пример монтажа проветривателя с перфорацией

Клапан под перфорацию желательно монтировать в верхней части окна. Сложность работы заключается в необходимости фрезеровки рамы – здесь не обойтись без специального оборудования и навыков работы с электроинструментом.

Проведение подготовительных работ

Планируя врезку клапана, необходимо учитывать некоторые моменты:

  • монтаж вентиляционного устройства лучше выполнять на снятой створке;
  • установка проводится в теплое время года;
  • при пропиливании отверстия надо работать аккуратно, чтоб не повредить уплотнитель на створке.

Створка снимается с петель, устанавливается в наклонном или вертикальном положении.

С рамы убирается часть фурнитурной обвязки (ножницы и угловая передачу), снимаются ответные планки – они могут помешать фрезеровке

Список необходимых инструментов

Для монтажа «приточника» понадобятся:

  • электродрель и сверла (диаметр – 5 мм и 10 мм);
  • мелкозернистый напильник;
  • электролобзик;
  • шаблон для разметки отверстий;
  • силиконовый герметик.

Подготовить паз получится и без шаблона, однако с ним работать проще. Сделать шаблон можно самостоятельно из фанеры или оргалита.

Поэтапный ход установки и крепления

Весь процесс установки приточного клапана подразделяется на несколько этапов:

Этап 1. Разметка. На вертикальный выступ надеть шаблон и отметить место врезки прибора.

Этап 2. Фрезеровка створки. Сверлом большого диаметра высверлить несколько отверстий в ряд и соединить их при помощи лобзика. Повторить операции на наплаве рамы.

Оконные камеры, открытые в процессе фрезерования, надо заполнить герметиком – это предотвратит попадание влаги и появление свиста при циркуляции воздуха

Этап 3. Установка монтажной планки и клапана. Тыльную сторону планки обработать герметиком, приложить деталь к створке и зафиксировать саморезами.

Внутренний блок вентиляционного устройства установить к раме и защелкнуть крепежи на планке. Проверить ровность и прочность расположения клапана

Этап 4. Монтаж козырька. С внешней стороны рамы закрепить защитный козырек саморезами. Стык между деталями обработать герметиком. При установке желательно использовать страховку.

Этап 5. Завершение монтажа. Фурнитурную обвязку установить обратно на место и навесить створку на петли. Выставить на вентиляционном устройстве режим проветривания.

Как правильно выбрать оборудование?

Чтобы обратный клапан прослужил как можно дольше, необходимо знать некоторые особенности выбора. Первое, что учитывается – максимальная скорость потока воздуха, которая присутствует внутри канала. Следует помнить, что лопасти должны открываться даже под незначительным давлением. Потому что только так образуется эффективное выведение. Некоторые модели оснащаются обратным вентилятором, что позволяет увеличить работу клапана. Мощность выбирается только исходя из площади помещения.

Также важным моментом является температура внешней среды. Одностворчатые устройства не способны справиться с отрицательными температурами, поэтому никакой эффективности от них не будет. Для вывода воздуха на улицу необходимо устанавливать обратный клапан типа «жалюзи». Он выдерживает влияние низких температур и не ломается со временем.

Также учитывается особенность монтажа. Потому что существуют модели, которые необходимо размещать только под определенным углом. Также встречаются универсальные исполнения, которые могут устанавливаться как угодно.

Стоимость конструкции обычно стоит на последнем месте, так как она мало на что влияет. Лучше смотреть на главные параметры: тип сечения, габариты, какой материал использовался при производстве и т.п.
