Ливневая канализация в частном доме

Особенности проектирования и расчёта ливневки

Реализовывать любые планы, связанные со строительными работами без предварительных расчётов — бессмысленная трата денег. Если ливневая канализация не сможет справляться с поставленными перед ней задачами, то какой смысл в её сооружении. При этом если соорудить слишком мощную сточную канализацию в частном доме, то это приведёт к неоправданным денежным затратам. При этом для проведения расчётов и составления планов потребуются следующие сведения:

• Усреднённые показатели объёмов атмосферных осадков, которые были зафиксированы метеорологическими службами конкретно взятого региона.
• Частота выпадения дождей и толщина снеговых покров, которые необходимо отводить посредством ливневой канализационной системы линейного типа.
• Площади обрабатываемых стоков. В случае с точечной ливневкой в учёт берётся площадь крыши частного дома. Причём учитывают неполную её величину, а плоскостную проекцию. Если обустраивается линейная система сбора сточных вод, общей площадью будет результат суммирования всех объектов подлежащих обработке.
• Физико-механический показатель почвы приусадебного участка конкретно взятого региона.
• Наличие и место прохождения ранее обустроенных на земельном участке коммуникаций, проложенных в грунте.

Перечисленные выше параметры и интенсивность выпадения осадков собираются метеослужбами на протяжении многих лет путём исследования физико-химических явлений в атмосфере, конкретно взятого района, где обустраивается ливневая канализации. Все полученные данные сводятся в таблицы и фиксируются в нормативных показателях СНиП, которые и берутся в основу проведения расчётов и выбора типа системы отвода дождевой воды.

Пример расчета ливневой канализации

Некоторые проектировщики не вдаются в детали расчета ливневой канализации, оперируя рекомендуемыми значениями диаметров труб, которые указаны в СНиП. Для безнапорных сетей в качестве водоотвода обычно используют трубопровод диаметром 200-250 мм. Именно такой размер гарантирует оптимальную скорость движения поверхностных стоков в случае интенсивных осадков.Вместе с тем правильно выполненный расчет способствует более целесообразному распоряжению бюджетом, поскольку для нормальной функциональности ливневой сетимогут подойти трубы меньшего диаметра.

Расчет диаметра трубы позволяет уменьшить затраты без ущерба для функциональности системы

В качестве примера рассчитаем параметры водосточной трубы для крыши частного дома площадью 100 м? (0,01 га), расположенного в одном из населенных пунктов Московской области:

1. Согласно карте интенсивности дождя параметр q20 для Москвы и близлежащих районов составляет 80 л/с. Коэффициент поглощения влаги для кровли равен 1. Исходя из этих данных, рассчитываем расход дождевых вод:

Qr =80·0,01 = 0,8 л/с

1. Поскольку уклон кровли в частном доме, как правило, существенно превышает показатель 0,03 (3 см на 1 м), коэффициент заполнения свободной емкости во время напорного режима принимаем равным 1. Таким образом:

Q = Qr = 0,8 л/с

1. Зная показатель расхода дождевой воды, можно не только произвести расчет диаметра ливневой канализации, но и определить необходимый уклон стока. Для этого воспользуемся справочником А.Я. Добромыслова «Таблицы для гидравлических расчетов трубопроводов из полимерных материалов. Безнапорные трубопроводы». Согласно расчетным данным, которые представлены в таблицах, для показателя расхода 0,8 л/с подойдут трубы с такими параметрами:

• диаметр 50 мм, уклон 0,03;
• диаметр 63 мм, уклон 0,02;
• диаметр 75 мм (и выше), уклон 0,01.

Уклон трубы обратно пропорционален ее диаметру

1. Материал трубопровода.

СНиП допускает использование труб из асбестоцемента, стали и пластика (ПВХ). Асбестоцементный трубопровод, хоть и является экономичным вариантов, сегодня применяется достаточно редко из-за хрупкости материала и большого веса (1 метр 100-миллиметровой трубы весит 24 кг). Стальные трубы значительно легче асбестовых, тем не менее они склонны к коррозии. Поэтому дляливневок чаще всего используютсятрубы из ПВХ, которые совмещают в себе малый вес, простоту монтажа и длительный срок эксплуатации.

1. Глубина прокладки подземной части.

Оптимальное расположение трубы – ниже уровня промерзания грунта и выше уровня грунтовых вод. Поскольку не каждая местность позволяет соблюсти данное условие, допускается прокладка трубопровода на небольшой глубине, однако не ближе 70 см к поверхности.

1. Монтаж стояков.

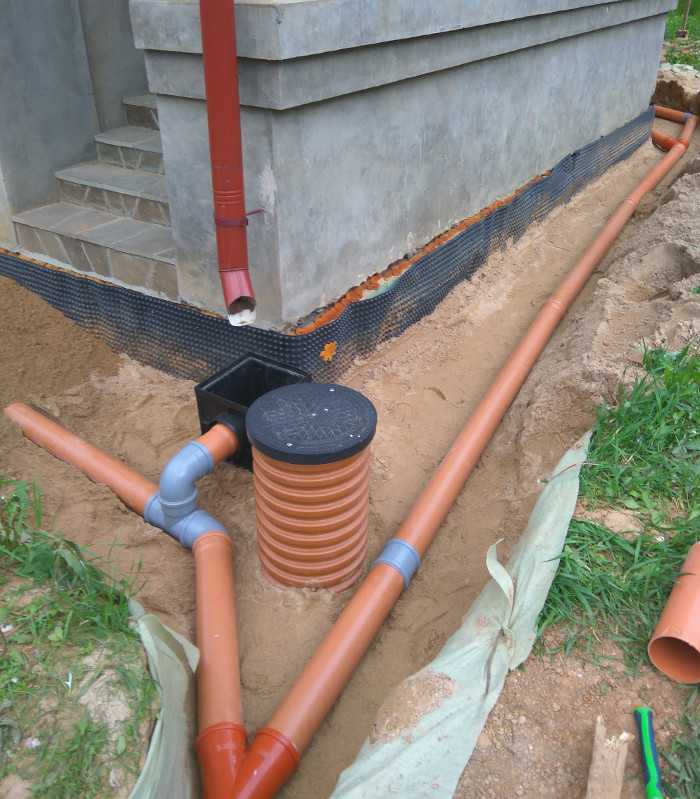

Отвод дождевой воды с крыши осуществляется посредством стояков, под которыми размещаются точечные или линейные дождеприемники. Вертикальные водоотводы крепятся к стене с помощью хомутов. Расчет интервала крепления стояков ливневой канализации выполняется с учетом материала трубы. Для ПВХ хомуты размещаются с интервалом 2 м, для стали – 1-1,5 м.

1. Охранная зона.

СНиП предусматривает организацию так называемых охранных зон вблизи расположения ливневой сети. На расстоянии менее 3 м от трубопровода запрещено возводить строительные объекты, сажать кусты и деревья, устраивать свалку мусора, обустраивать парковочное место.

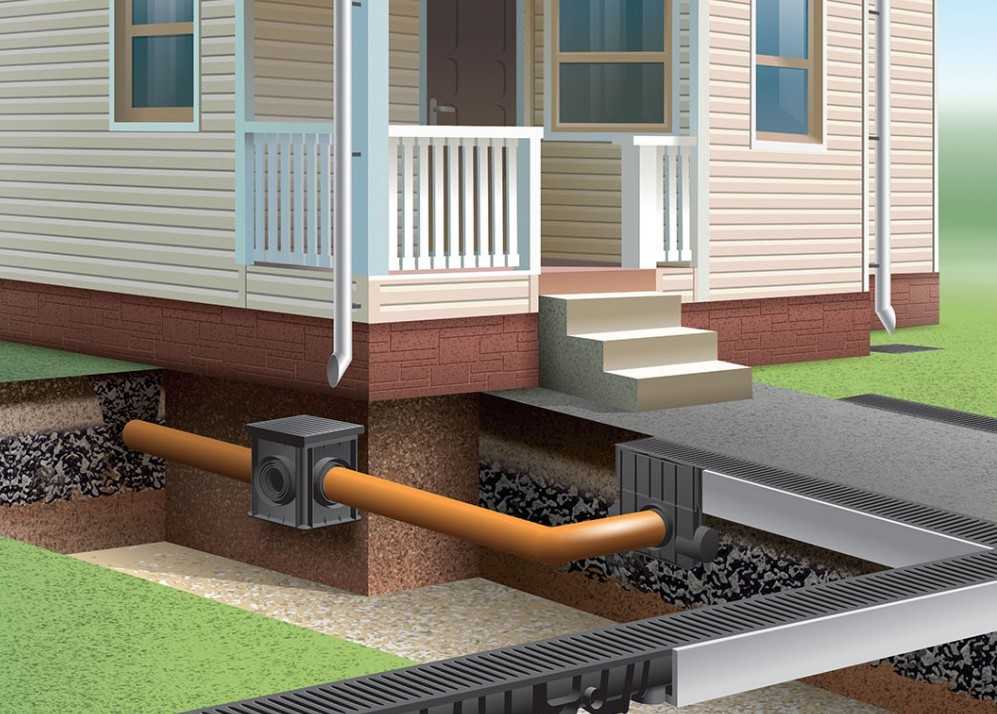

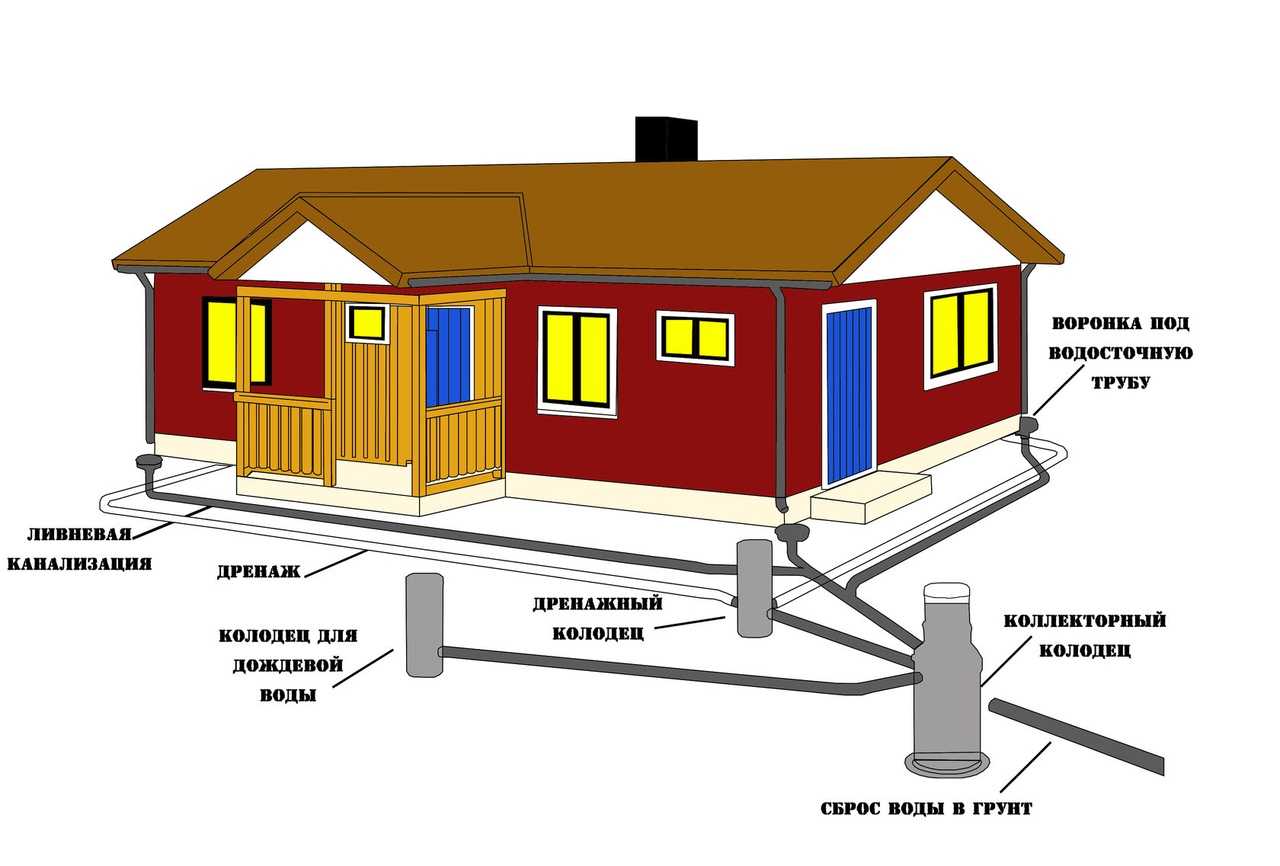

Типовая схема ливневки частного дома

Проектирование системы отвода дождевой воды является важным этапом строительства жилого дома или промышленной площадки. В данной статье приведены формулы для грубого расчета диаметра трубопровода, поскольку они не учитывают такие параметры, как трение воды о внутреннюю поверхность трубы, количество изгибов и соединений в системе и др.  Для более точного расчета ливневой канализации существуют специальные программы, которые можно найти в интернете. Однако самый верный метод – доверить проектирование специалистам, которые учтут все нюансы и предложат наиболее эффективный и экономически выгодный вариант.

На какой глубине прокладываются каналы ливневки?

Прокладка лотков или каналов из труб должна заглубляться в грунт на глубину, соответствующую конкретно взятому региону. Точные данные можно выяснить у соседей, которые уже пользуются ливневкой или в строительных организациях, занимающихся канализационными системами. В большинстве регионов нашего государства глубина системы отвода атмосферных осадков составляет 30 см, если сечение труб или лотков открытого типа не превышает 50 см. Более крупные элементы укладываются в почве на глубине 70 см.

Учитывая, что любые земельные работы требуют больших физических трудозатрат, слишком углублять ливневку сложно, да и не нужно. Нет смысла монтировать коллектор или смотровой колодец ниже точки промерзания почвы в зимний период года. Целесообразно размещать их выше, просто проведя утепление с помощью теплоизоляционных материалов: геотекстиль и слой щебёнки, которые защитят систему от промерзания.

Также нужно учитывать, что прокладка каналов должна выполняться с соблюдением угла в сторону сборника ливневой воды. Это означает, что уровень вводного места в коллекторном колодце должен располагаться ниже прохождения лотков или труб, которые отходят от дождеприёмников.

Характеристики монтажа ливневой канализации: глубина, наклон

Глубина дождевого канала зависит от технических требований своего региона. Можно о стандартах узнать в любой государственной или частной строительной компании или у лиц, соорудивших ливневку по соседству. В средней полосе РФ осадки отводят на глубине 0,3 м при диаметре труб и лотков не больше 50 см. При крупных диаметрах трубных изделий, их разрешается углублять на 0, 7 м.

Монтажные работы должны проходить таким образом:

1. Готовят траншеи с подушкой из песка на дне, высотой в 20 см и уклоном в сторону собирающего колодца.
2. В траншеи укладывают трубы, которые соединяют фитингами и герметично закрепляют.
3. Дождеприемники устанавливают на малой глубине, поэтому для их соединения с другими составляющими системы применяют колена.
4. Убеждаются в правильности предыдущих действий и функционировании системы. Для этого ведро воды заливают в дождеприемник, и следят за тем, чтобы она не давала протеканий. Если вода уходит без проблем, то трубы можно засыпать гравием, а затем грунтом (или просто использованной землей).
5. Ливневый колодец разрешается сделать пластиковым, установив над ним люк (из металла, пластика, резины). Кольца вкапывают так, чтобы верхний край крышки был на 20 см ниже земли. Под люк из кирпича или бетона нужно будет сделать горловину, а сверху разрешается разбить газон.

Нормы уклона ливневки (согласно ГОСТ) представлены параметром уклона труб с сечением 150 мм – 0,008 на п. м. При диаметре изделия – 200 мм, наклон должен быть 0,007 мм/м. Такие данные могут меняться и зависеть от типа грунта. Но максимальный угол уклона в точке стыка дождеприёмника и канала составляет 0,02 м/м, а это способствует лучшей скорости оттока осадков. Система построена благодаря минимальным наклонам так, что перед пескоуловителем скорость воды снижается, что позволяет взвешенным включениям своевременно оседать и не забивать канал.

ВАЖНО! При самостоятельном благоустройстве собственного дома в виде дождевой системы, желательно познакомиться с требованиями СНиП (№ документа – 2.04.03-85).

Типы дренажа

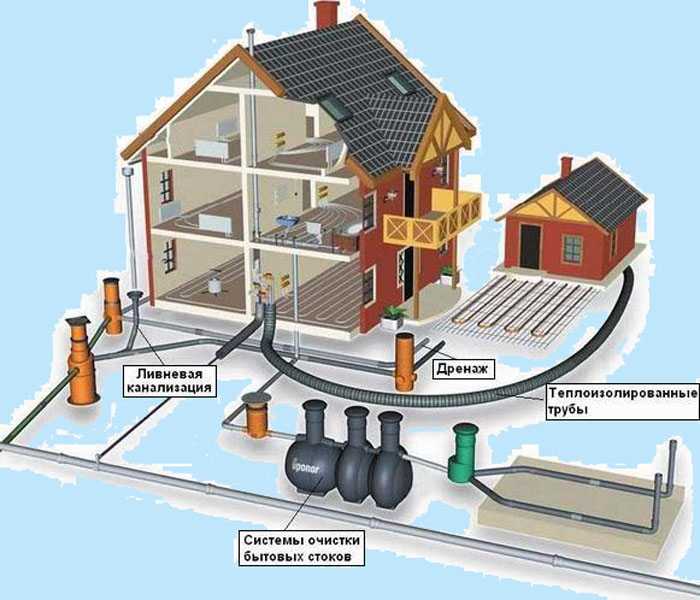

Довольно часто в коттеджах и частных домах обустраивают сразу несколько вариантов водоотведения: канализационный, дренажный и ливневый. Как правило, они располагаются недалеко друг от друга вокруг участка и идут параллельно.

У собственников участка возникает естественное желание сэкономить и совместить ливневку с элементами других типов дренажа, к примеру, воспользоваться уже готовым колодцем. Однако, делать этого не стоит, поскольку во время сильного дождя жидкость поступает в колодец довольно быстро, средняя скорость потока составляет 10 кубов в час.

В этом случае колодец может переполниться, а если он совмещен с канализационным, то вода начнет поступать в трубы канализации. В этом случае она, конечно, не сможет подняться выше уровня грунта, однако и спустить вы тоже ничего не сможете, поскольку все будет стоять в сантехнике. Кроме того, после понижения уровня воды внутри системы останется крупный и мелкий мусор, который может существенно ухудшить эффективную работу всей стоковой системы, и ее придется регулярно чистить, согласитесь, не самое приятное занятие.

Гораздо хуже обстоит ситуация, если сбросы будут уходить в дренажный колодец. Если во время затяжного ливня влага поступает под большим напором в дренажную систему, то по мере заполнения труб она попросту вываливается под фундамент и начинает подмывать его. О последствиях говорить не стоит, есть и другие неприятности, к которым относится заиливание дренажного трубопровода.

Вывод можно сделать очень простой: ливневка в доме должна иметь собственный колодец, причем довольно вместительный. Впрочем, если неподалеку от участка имеется выход в пруд, озеро или речку – то обустройством колодца можно пренебречь.

Выбор диаметра труб

Устройство ливневки предполагает использование качественных труб. Лучше всего для этих целей подойдут полиэтиленовые, пластиковые или пропиленовые трубы.

Полиэтиленовые считаются лучшими по стоимости и из-за качественных характеристик – гладкости стенок, которые не будут копить на стенках остатки воды и бактерии. К тому же, данная продукция хорошо пропускает жидкость и считается долговечной.

Трубы из пластика бывают гофрированными, сделанными под высоким и низким давлением. Они хорошо и быстро собираются с помощью фитингов.

Кроме вышеперечисленных, можно использовать трубные изделия из металла (выдерживают большие нагрузки, особенно, вдоль дорог), стеклопластика и асбестоцемента.

Система труб транспортирует осадки из приемников к месту утилизации.

Диаметр выбора труб для ливневки находится в зависимости от климатических условий, мощности и насыщенности природных осадков, а также устройства системы (ее разветвленности и площади). Самым маленьким диаметром считают цифру в 150 мм, с уровнем уклона более 3 см на каждый м трубного отведения.

Диаметральный расчет вычисляется самостоятельно или при помощи услуг профессионалов. Для этого, узнают среднее количество региональных осадков, вычисляют площадь земли и коэффициент поправки, который зависит от окружающего грунта (покрытия). Например, при прилегающей асфальтированной территории, коэффициент будет равен 0,95, бетонированной – 0,85, гравированной или песчаной – 0,4.

Объем воды (Q) вычисляют по формуле: Q = q20 ? F ? f. Как только формула покажет: с каким количеством осадков должна справиться труба, то начинают определять ее диаметральный объем. Для этого используют техническую таблицу Лукиных.

Приусадебному участку среднего размера самым подходящим диаметром будет 100-110 мм.

ВАЖНО! Чтобы дождевая канализация долго прослужила, нужно правильно подобрать трубы, рассчитав их диаметр таким образом, чтобы они справлялись с большим потоком поступающего водного объема.

Составляющие ливневой канализации

Устройство дождевой канализации в частном доме и на даче предполагает наличие в ее структуре некоторых составных элементов.

Колодец

В прежние годы считалось, что он непременно должен быть большим, однако современная промышленность предлагает колодцы самых разных объемов, выбор которых определяется габаритами кровли, размерами участка и средним количеством осадков в конкретном регионе. Как правило, колодцы изготавливают из бетонных колец, причем нижнее кольцо должно быть оборудовано дном – это как раз и отличает простые колодцы от ливневых.

Пластиковые колодцы также можно использовать для создания эффективной системы дождевой канализации. Их закапывают на необходимую глубину, устанавливают на бетонную подушку и приковывают прочными цепями, чтобы избежать всплывания.

Люк над колодцем

Люки могут быть выполнены из различных материалов – резина, пластик или металл, выбор здесь зависит только от личных предпочтений домовладельца. Вне зависимости от того, какой состав используется, колодец должен вкапываться таким образом, чтобы верхний край его крышки был ниже поверхности грунта на 15-20 см.

Впрочем, многие приобретают уже готовую крышку с люком

В этом случае грунт засыпают более тонким слоем – всего 4-5 см, однако, газон при этом будет отличаться по густоте от остальных участков, привлекая внимание к тому, что располагается под ним. Чаще всего люки выпускаются в черном цвете

Однако в продаже можно найти также красные и желтые варианты.

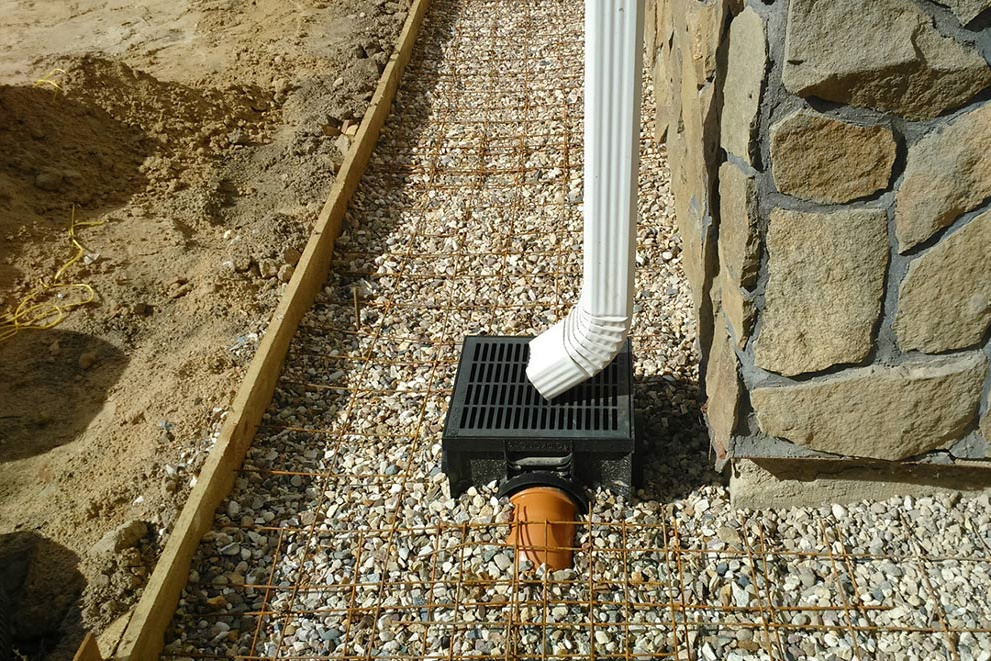

Точечные дождеприемники

Это малогабаритные резервуары, которые крепят в местах наибольшего скопления осадков, к примеру, под водосточными трубами и в самых нижних участках двора. Выполняются они из бетона либо пластика, причем первые часто используют для обустройства ливневой канализации глубокого типа. В этом случае их монтируют друг на друга, добиваясь требуемой высоты. Впрочем, совсем недавно в продаже появились надстраиваемые дождеприемники из пластика.

Пескоуловители

Это устройства, которые используются для накопления осаждающегося песка и других тяжелых вкраплений. Чаще всего их делают из пластика, они отличаются низкой стоимостью, но при этом проявляют исключительно высокие эксплуатационные характеристики. Обычно пескоуловители монтируют на определенном расстоянии друг от друга.

Решетки

Решетки устанавливают для того, чтобы вода уходила в максимально полном объеме. Выделяют следующие варианты решеток:

• чугунные – надежные и долговечные изделия, однако краска на них держится не более 3 лет, существенно снижая общую эстетичность конструкции;
• стальные – дешевый вариант, но самый низкокачественный – сталь склонна к коррозии, поэтому уже даже спустя 1-2 года такие решетки начинают ржаветь;
• алюминиевые – здесь используется не чистый металл, а его сплавы, такие варианты наиболее предпочтительны, поскольку отличаются крепостью и привлекательным дизайном, но и стоимость их довольно высока.

Трубы

Ни одна ливневка не обходится без труб, как правило, используют изделия из полиэтилена рыжего цвета. Они имеют гладкие стенки, благодаря чему существенно улучшается их пропускная способность. Впрочем, можно остановиться на чугунных или асбестовых вариантах, они также могут бесперебойно работать на протяжении длительного времени, обеспечивая эффективный водосток.

Ревизионные колодцы

Это малогабаритные колодцы, выполненные из пластика или бетона, они устанавливаются в случаях, когда трубопровод имеет довольно большую протяженность либо многочисленные разветвления. Они используются для очистки труб в случае, если возникают засоры.

Следует отметить, что не каждая дождевая канализация содержит непременно все эти компоненты, однако из них можно соорудить эффективную систему любого уровня сложности.

Классификация ливневки по способу сбора дождевой воды

Исходя из того, каким методом будет происходить сбор атмосферных осадков, выполняется классификация ливневой канализации на определённые типы.

1. Точечная ливневая система, которая состоит из дождеприёмника, который монтируется под жёлобом внутреннего или наружного водостока. Все элементы, собирающие атмосферные осадки в конечном счёте соединяются в общую магистраль. Исходя из технических условий, дождеприёмник должен оснащаться специальной решёткой или пескоуловителем для предотвращения попадания внутрь ливневой канализации различного мусора, содержащегося в воде.
2. Линейная система отвода атмосферных вод состоит из системы труб, проложенных в грунте, или в незначительно углублённых каналах. В таких системах происходит сбор и перемещение воды посредством лотков, проложенных открытым методом и оборудованных пескоуловителем или специальной решёткой. При этом размещение решёток происходит вдоль всей линии. Основным отличием линейной сточной системы от точечной является возможность сбора дождевой воды не только с крыши загородного дома, а и с дорожек и других участков, имеющих бетонное или другое покрытие. Такой тип ливневки способен охватить и обработать большое количество объектов.

Исходя из конструктивных отличий и степени охвата территории, должен выбираться тип ливневой канализации. Однако отталкиваться только от этих критериев при сооружении ливневки не рационально. В большинстве случаев ливневую канализационную систему в загородном доме обустраивают исходя из особенностей региона возведения домостроения. Только исходя из опыта организаций, занимающихся сооружением ливневок, в конкретно взятом регионе и выбирается тип и глубина прокладки канализационных каналов.

Ливневая канализация в частном доме

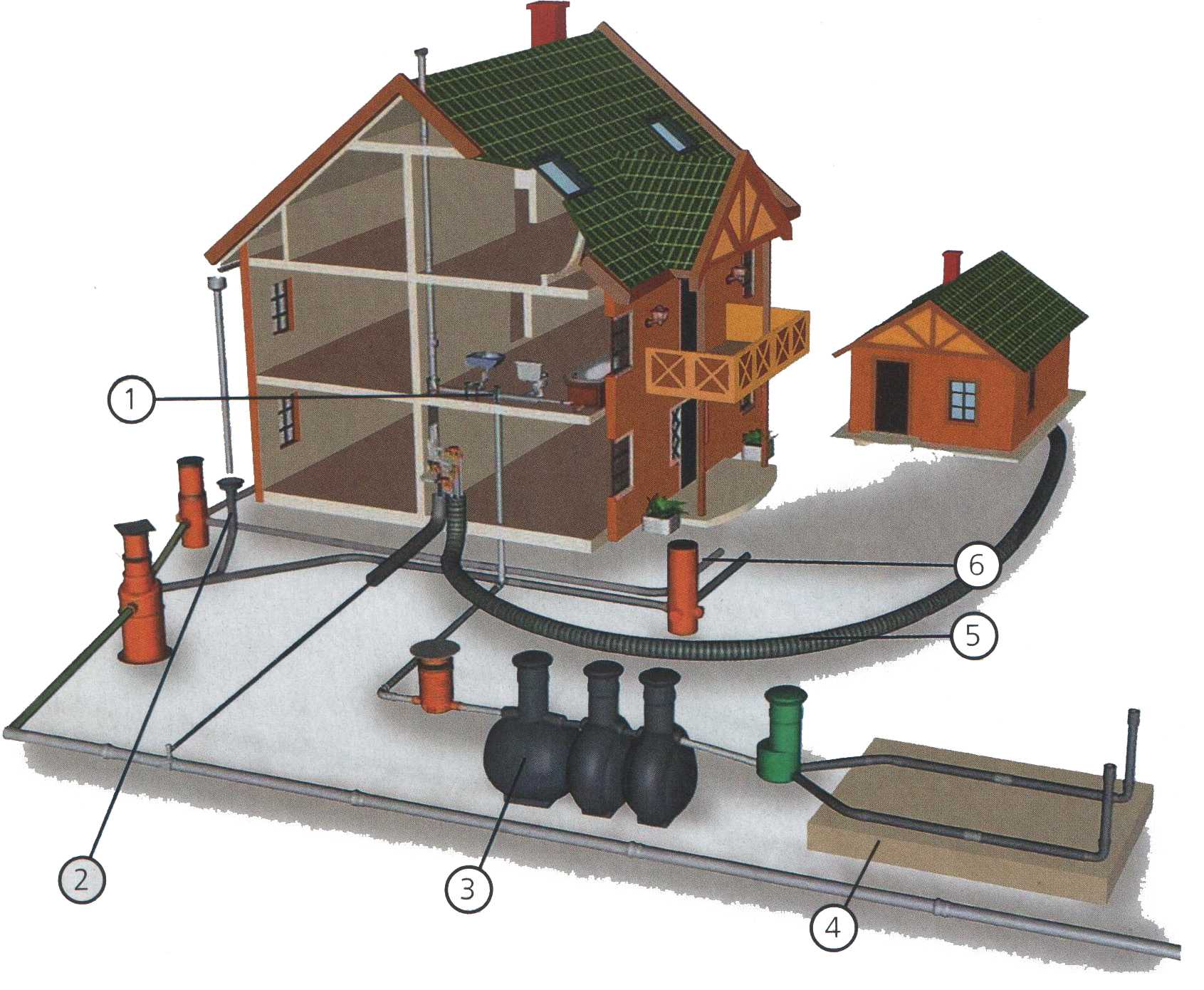

Ливневая канализация в частном доме представляет собой систему, состоящую из нескольких основных элементов:

• Желоба и дождеприемники.
• Система труб, в том числе совмещенная с дренажом.
• Пескоотделители и жироотделители.
• Распределительный и контрольных колодец.

Также ливневая канализация в частном доме может содержать систему фильтров. В некоторых случаях, если производители очистных сооружений допускают слив в них ливневых вод, такая канализация может сливаться в септик вместе с бытовыми сточными водами.

Обратите внимание: Большинство производителей локальных очистных сооружений указывают на невозможность слива в такие установки ливневой канализации, особенно при наличии в осадках примесей нефтепродуктов, ядовитых веществ или тяжелых металлов. Это связано в первую очередь с тем, что такие соединения могут приводить к гибели бактерий, которые необходимы для процесса очистки бытового стока

Принцип работы ливневой канализации достаточно прост: через специальные решетки или систему дренажа осадки попадают внутрь системы, собираются, очищаются от крупного мусора и жиров с помощью пескоуловителей и бензожироуловителей и поступают в фильтрующий колодец, накопительную ёмкость или специальный резервуар, вода из которого после очистки может применяться для полива.

Заметим, что использование воды из ливневой канализации для хозяйственных нужд возможно только после проведения лабораторных анализов, позволяющий выявить вредные соединения в осадках, а также в конечном резервуаре ливневой канализации. Если исследования показывают необходимость доочистки таких вод, применять их для полива нельзя, а следует уводить в фильтрующий колодец.

Ливневая канализация в частном доме обычно имеет линейную структуру и заглубляется в землю, что позволяет не нарушать ландшафт участка и сэкономить место даже при использовании крупных элементов. Если возможности выполнить заглубление нет (или это не является экономически эффективным) создают ливневую канализацию из системы открытых желобов, имеющих уклон в сторону распределительного колодца.

Создание ливневой канализации в частном доме регламентируется СНиП 2.04.03-85, а также СанПиН 2.1.5.980-00. Ливневая канализация – достаточно сложная система, которая должна соответствовать ряду требований, поэтому в большинстве случаев лучше доверить её создание специалистам. Конечно, профессиональное обустройство может обойтись дороже, но даст гарантию эффективной работы ливневой системы, а также её долговечности и функциональности даже на участках со сложным рельефом или грунтами.

Совмещать или разделять?

В частном доме или на даче иногда приходится делать несколько систем водоотведения: канализационную, дренажную, ливневую. Иногда все системы идут параллельно, не задевая друг друга, поэтому желание совместить ливневку с какой-либо конструкцией, при этом сэкономив на материалах, достаточно велико. Например, использовать уже имеющийся колодец. Но делать этого не нужно по следующим причинам:

• при хорошем затяжном ливне вода прибывает быстро (от 10 м3/час), поэтому колодец переполнится моментально;
• при сбросе вод в канализацию, такие потоки поднимут уровень жидкости, а значит, опустить вниз канализационные сбросы не получится, весь мусор и массы останутся на поверхности;
• после понижения уровня воды, в канализации обязательно останется мусор, который придется чистить – не самое приятное времяпровождение;
• при сбросах в дренажные колодцы, ливневые потоки с хорошим напором потекут в систему, быстро ее переполнят и начнут выливаться под фундамент;
• не избежать заиливания дренажных труб. Причем прочистить всю конструкцию невозможно, придется менять, а это новые финансовые затраты.

Варианты ливневой канализации

Подземная

Это когда все составляющие устройства расположены ниже уровня земли.

Если этот вопрос рассмотреть с эстетической точки зрения, то здесь есть много положительных моментов.

Но, с другой стороны, чтобы выполнить подземную ливневку, придется проделать большой объем земельных работ и выложить значительную сумму денежных средств.

Такую систему, как правило, оборудуют в случае строительства дома или при основательной переделке всего участка.

Данная установка бывает двух типов:

• промерзающая,
• незамерзающая.

Первая разновидность имеет простое устройство, но здесь есть значительный недостаток (название говорит само за себя).

Эта система зимой и ранней весной не функционирует.

Для того, чтобы сделать незамерзающую ливневую канализацию, укладка труб должна вестись ниже уровня промерзания грунта.

О конкретных цифрах говорить не приходится, так как для каждого региона они, разительно отличаются друг от друга. В среднем, эти показатели колеблются в пределах 150 – 180 см.

Наземная

Она не сложная в изготовлении, и при этом, довольно, эффективная.

Что собой представляет данная установка?

Это структура поверхностных желобов, выполненных из:

• металла,
• пластика,
• бетона.

Вода, которая течет по водосточным трубам, сначала попадает в эти каналы.

Только потом она направляется в специальные емкости (рейтинг лучших септиков для загородного дома) или в общую канализационную магистраль.

Поверх лотков должны быть уложены решетки, которые будут препятствовать попаданию в желоба мусора.

Защитная металлическая сетка выполняет, вдобавок ко всему, еще и декоративную функцию.

Материал, из которого она производится:

• чугун,
• сталь,
• алюминиевый сплав.

Наибольшим спросом пользуются решетки из алюминия – у них самый красивый внешний вид и длительный срок службы.

Для предотвращения проникновения осадков внутрь желобов через места стыковки, они заделываются герметиком.

Такая ливневка на участке загородного дома занимает много места по периметру. В нее стекает вода с:

• крыши строения,
• дорожек,
• тротуаров и других площадок.

Следует помнить!

При обустройстве наземной ливневой канализации своими руками, нужно правильно и очень точно рассчитать уклон желобов.

Иначе, не взирая на присутствие поверхностных проточин, вода не сможет по ним стекать.

Она, просто, не будет успевать проникать в водосборники и скапливаться на поверхности грунта и садовых дорожек.

Совмещенная

Это наиболее оптимальное сочетание по внешнему виду и вложению капитала.

К данному виду производства работ прибегают, в основном, когда есть острая необходимость в экономии трудовых и денежных ресурсов.

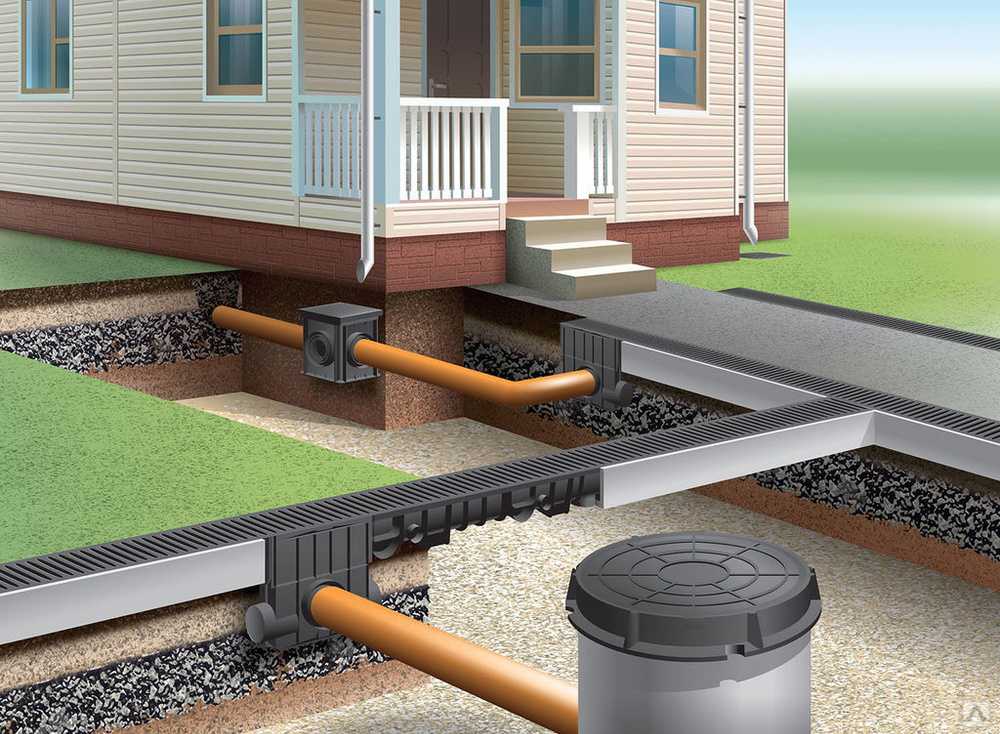

В смешанную систему входят элементы схемы точечной канализации и компоненты системы открытого типа.

Для системы ливневой канализации, лучше всего, подойдут полиэтиленовые трубы светло-коричневого цвета (они предназначены для наружного применения).

У них намного больший диаметр, чем у аналогичной продукции из другого материала.

В некоторых случаях используют изделия из чугуна или асбеста.

Минимально, допустимый диаметр труб для ливневки – 150 мм.

А вообще-то, чем больше, тем лучше.

При их монтаже нужно соблюдать уклон не менее 3%.

В зависимости от каждого, конкретного случая, необходимо разрабатывать свою собственную методику – в этом случае единых рекомендаций вам дать никто не сможет.

Все земельные наделы имеют определенные особенности, а именно:

• впитывающий потенциал грунта,
• топография,
• застройка,
• схема расположения здания и т.д.

Для всех владельцев загородных коттеджей будет уместным придерживаться одного общего правила – по возможности, воду нужно отвести, как можно дальше от постройки. Например, ее можно сбросить в пруд, выполненный в форме уличного бассейна для дачи (написано здесь).

Это предписание обязательно к выполнению.

При желании, можно построить ливневую канализацию для нужд частного дома любой конфигурации и сложности.

Порядок и этапы строительства

Для начала необходимо продумать проект. Если же нет желания обращаться к услугам профессионалов, выполнить все конструктивные и схематические работы можно самостоятельно в одной из программ или даже на листке бумаги. Так появляется возможность более точного понимания и правильного расположения всех элементов. После придется закупить материалы, а затем приступать к работам.

Как сделать ливневку своими руками правильно:

1. Установить подкрышные лотки, систему водостоков.

1. Выкопать траншеи под трубопровод, как показано на видео. Глубина траншей должна превышать требуемый для труб размер минимум на 15 см. На дно ям уложить щебневую подушку, а только затем трубы. Щебень поспособствует нейтрализации сил пучения, оставаясь всегда неподвижным. Такое качество помогает всем устройствам, установленным в щебень, практически не ощущать нагрузок.
2. Установить дождеприемники, забетонировать конструкции и настелить финишное покрытие.
3. Трубопровод соединить с резервуаром или вывести конец в реку, озеро для сброса воды.

Это основные этапы, но как показано на видео, потребуется обустроить лотки вдоль дорожек, линейную канализацию для вывода потоков.

Можно обойтись без сложных конструкций, даже если в вашем регионе дождик – не самое редкое явление. При хорошей способности впитываемости грунта достаточно оборудовать лотки подкрышные и вывести их концом в вертикальную трубу. Внизу трубы установить резервуар (бочку), куда и будет скапливаться вода. А потом использовать жидкость для полива и других технических нужд. При малой впитываемости грунта, добавьте точечный дождеприемник в самой низкой точке участка и вкопайте там бочку, желоба для стоков от дорожек, крыш тоже выводятся в бочку. И все, ливневка готова. Варианты обустройства конструкций есть на видео, причем выполнить своими руками простейшую систему не составит труда даже начинающему домашнему мастеру.
