Как измерить диаметр трубы

Измеряем микрометром

Высокоточные замеры (до 0,01) трубы можно сделать с помощью микрометра. Следует заметить, что им удобно измерять небольшие изделия. Инструмент представляет собой скобу, оснащенную опорной пяткой и стеблем с высокоточной резьбой (для вкручивания микровинта). На стебле можно увидеть шкалу с миллиметрами и их сотыми долями. Такое оснащение позволяет получить более точные показатели.

Как измерить диметр трубы микрометром? Помещаем конструкцию между торцом винта и пяткой. Начинаем вращать ручку трещотки, пока она не щелкнет три раза. Сначала смотрим на нижнюю шкалу стебля, показывающую количество целых миллиметров. Проверяем наличие риски, которая находится справа. Если ее не видно, снимаем показания с барабана. Если риска есть, к получившемуся числу прибавляем 0,5 мм. Замеры по барабану определяем относительно линии на стебле между шкалами.

Определение внешнего и внутреннего диаметра трубы с помощью подручных средств

Одним из навыков, необходимых для качественной и быстрой замены труб в домашних условиях, является точное определение их диаметра с помощью подручных средств.

Прежде чем производить измерения, следует понять, в каких единицах они производятся. Общепринято, что диаметр труб всегда измеряется в дюймах (1 дюйм = 2,54 см).

Будь то проблемы с сантехникой или водопроводом в ванной комнате или же неполадки с водоснабжением на кухне, знание о том, как определить диаметр трубы с помощью подручных средств, будет как нельзя кстати.

Конечно же, существуют специальные инструменты для замера, такие как линейка-циркометр, лазерный измеритель и т.д. Но все может быть намного проще.

Прежде чем производить измерения, следует понять, в каких единицах они производятся. Общепринято, что такие значения всегда измеряются в дюймах (1 дюйм = 2,54 см), а типоразмер, например, изделия из стали чаще всего равен 1 или 0,5 дюйма. К слову, диаметры пластиковых, стальных и металлопластиковых деталей разнятся.

Следующим шагом будет выбор измеряемого значения. Наружный – более важный, т.к. именно по нему производится установка резьб и резьбовых соединений. Этот диаметр напрямую зависит от толщины стенок трубы. Размеры толщины стенок определяются разностью внешнего и внутреннего диаметра данной трубы.

Приступая от слов к делу

Чтобы правильно осуществить измерение обоих диаметров, следует учитывать особенности всех способов замера, ведь каждый из них подходит для разных условий.

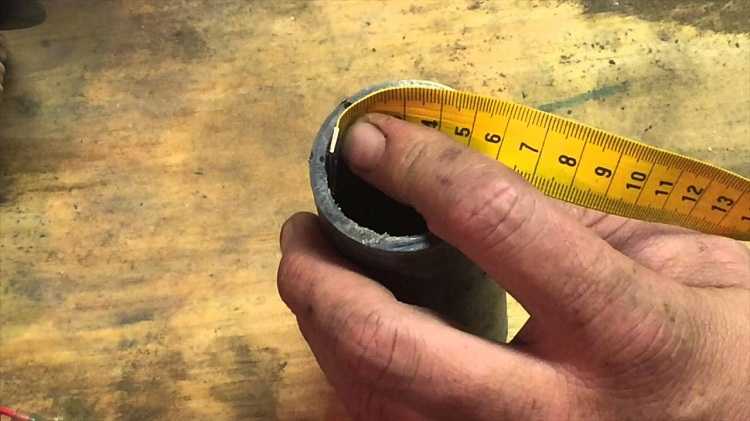

Одним из методов является измерение окружности детали путем обворачивания ее сантиметровой лентой или рулеткой. Затем полученное значение нужно разделить на число Пи (3,14).

Если доступ к участку детали не затруднен и измерить его можно до монтажа, то наиболее простым способом будет использование линейки или рулетки. Внешний диаметр определяется путем накладывания линейки к самой широкой части трубы и отсчитыванием от первой наружной точки на шкале деления к последней.

Возможны случаи, когда замеры уже указаны в дюймах (импортные поставки). Для перевода в сантиметры размер умножают на 2,54, а для обратного перевода в дюймы – на 0,398.

Существует и другой способ по определению внутреннего диаметра в случае, если труба прямодоступна. Штангенциркулем или линейкой замеряются стенки по срезу, а затем полученное показание вычитают из замеров наружного диаметра и умножают на 2.

Если же прямого доступа к требуемому участку нет? Одним из методов является измерение окружности детали путем обворачивания ее сантиметровой лентой или рулеткой. Затем полученное значение нужно разделить на число Пи (3,14). Таким образом мы можем узнать внешний диаметр трубы. Данный способ подходит также, если длины штангенциркуля или линейки недостаточно.

Существует способ определения внешнего диаметра, исключающий всяческие вычисления, но только для тех деталей, у которых он составляет не более 15 см. Для этого понадобится измерить показания с помощью одного только штангенциркуля, по шкале которого и отсчитываются правильные результаты.

Одним из наиболее неординарных способов является сравнение значений трубы с каким-либо предметом, фотографирование и дальнейшее распознавание измерений. Возьмите линейку или любой предмет, длина которого уже заранее известна (монетка) и поднесите к измеряемому участку, после чего сделайте снимок. Дальнейшее масштабирование на компьютере поможет определить точные размеры внешнего диаметра. Данный способ идеально подойдет, если подобраться к измеряемому участку невозможно или же крайне затруднительно.

Что представляет собой диаметр труб

Этот параметр представляет собой величину отрезка, который проводят через две противоположные точки окружности сечения изделия и ее центр

Диаметр трубной продукции относится к важному размеру трубопроводов разного назначения.. Когда выполняется определение диаметра трубопровода, учитывают ряд основных размеров, среди которых:

Когда выполняется определение диаметра трубопровода, учитывают ряд основных размеров, среди которых:

Внутренний параметр системы

Он считается немаловажной характеристикой для всех элементов водопроводных систем и отопительных конструкций, а также для фасонных частей и фитингов.
Ду – диаметр, означающий условный проход. Он представляет собой номинальный параметр внутреннего просвета конструкции в миллиметрах

Если значение получается дробным, его округляют для целого числа.
Дн – стандартизированное значение диаметра. Этот показатель применяется для трубопроводных систем с целью характеристики присоединяемых арматурный элементов.
Внешний размер продукции.
Толщина стенки изделия.

Несмотря на то, что многим покупателям трубной продукции известно, что такое труба и элементы магистрали, правильно рассчитать диаметр будущей конструкции умеют единицы. К примеру, продавцы, когда называют размер товара, предоставляют информацию в дюймах. В настоящее время имеются специальные таблицы, которые помогают переводить параметры труб в миллиметры и сантиметры.

Приступая от слов к делу

Нам понадобится:

линейка;
штангенциркуль;
рулетка (лента сантиметровая).

Возможны случаи, когда замеры уже указаны в дюймах (импортные поставки). Для перевода в сантиметры размер умножают на 2,54, а для обратного перевода в дюймы — на 0,398.

Представьте, что вы собрались покрасить подведенные к вашему дому газовые трубы. Сколько понадобится краски? Одна или две банки? Как правило, на емкостях с краской пишут, на покрытие какой площади рассчитано это количество краски. Значит, чтобы точно определиться с тем, сколько банок краски брать, нужно рассчитать площадь газовых труб.

Вам понадобится

— рулетка;
— штангенциркуль;
— крепкая нитка;
— калькулятор.

Инструкция

Для расчета площади трубы круглого сечения узнайте длину этой трубы в погонных метрах. Также для расчета понадобится наружный диаметр трубы.

Рассчитайте величину наружного диаметра газовой трубы. Выполнить это можно двумя способами. Первый способ – измерьте наружный диаметр газовой трубы с помощью штангенциркуля. Для этого раздвиньте губки этого измерительного инструмента и приложите его к трубе так, чтобы труба оказалась между губками штангенциркуля. Затем сдвиньте губки измерительного инструмента: они должны плотно обхватывать газовую трубу. Посмотрев на измерительную шкалу, определите внешний диаметр трубы. Второй способ – обхватите трубу плотной нитью. Затем измерьте рулеткой длину окружности трубы. Подставив значение в формулу D = L / Пи, где L – длина окружности трубы, Пи = 3,14 (число «пи»), рассчитайте величину внешнего диаметра газовой трубы. Переведите полученный показатель в

Водопроводные, отопительные, канализационные, дымоходные, обсадные, медные, стальные, пластиковые, металлопластиковые, узкие, широкие — трубы разного назначения из различных материалов окружают нас повсюду. Необходимость проложить новые коммуникации или заменить старые возникает и во время строительства дома, и при текущем ремонте. Составляя проект предстоящих работ, не помешает вооружиться калькулятором, чтобы провести расчет веса трубы, ее массы, объема и прочих параметров.

Как можно измерить диаметр трубы

При монтаже, ремонте и замене труб в бытовых устройствах, системах канализации и водоснабжения нужно знать, как измерить диаметр трубы.

Если требуются точные измерения, понадобятся штангенциркуль или микрометр. С небольшими погрешностями определяется диаметр труб мерной лентой, рулеткой или другими имеющимися под руками несложными приспособлениями.

Схема определения диаметра труб.

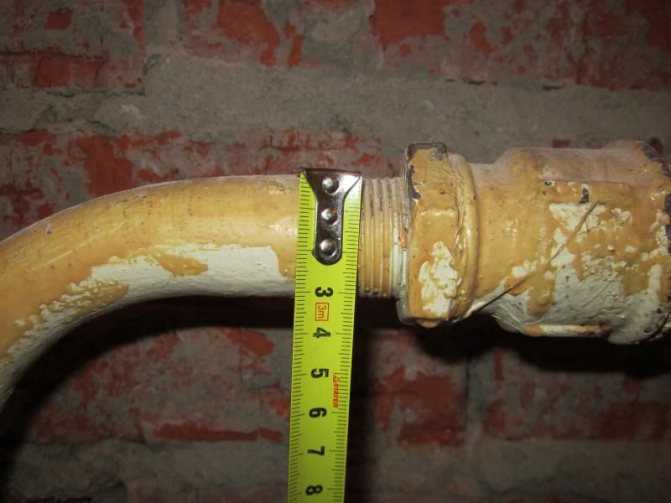

Если измеряемый участок находится в легкодоступном месте, измерения проводятся штангенциркулем или микрометром. Их размеры должны быть такими, чтобы максимальное расстояние между пятками микрометра или губками штангенциркуля превышало сечение трубы.

В зависимости от точности прибора, предел измерений от 0,1 до 0,001 мм. Для измерения микрометром ее максимальное значение — 50 мм, для штангенциркуля — 150 мм. Показания на штангенциркуле считываются с основной и дополнительной шкал, на микрометре — со стебля и со шкалы на скошенном крае барабана.

Определение диаметра трубы

Если торцовым измерением узнать диаметр трубы не удается, например, если она находится в штробе, при замере штангенциркуль прикладывается к боковой поверхности в ее самой широкой части.

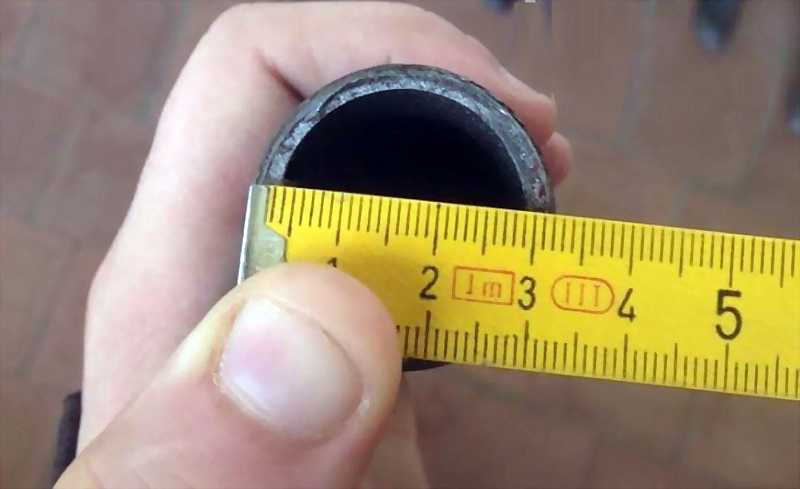

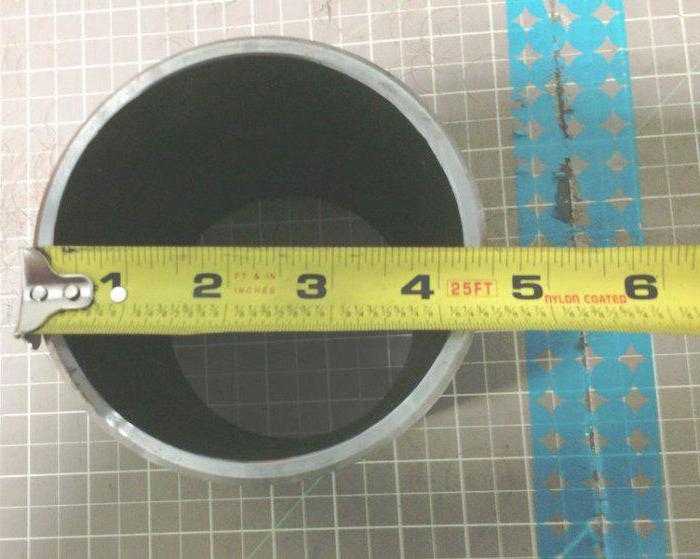

Если точных инструментов нет, можно примерно определить с помощью прямоугольного треугольника, положив ее на ровную поверхность. Если система уже смонтирована, к участку прикладывается ровная доска, к ней — треугольник.

Если точных измерительных приборов нет или габариты велики для этих приборов, измеряется длина окружности Lт. Это делается мерной лентой, рулеткой, мягкой проволокой. Чтобы получить его величину, полученная длина делится на 3,14:

Таблица диаметров труб канализации.

Если подступиться измерительными приборами невозможно, применяется метод копирования. К ней прикладывается предмет с известными линейными размерами — спичечный коробок, монета. Это не измерение, а только оценка. Метод хорош в том случае, если деталь стандартная.

Часто нужно знать не наружный, а внутренний размер. Их пропускная способность определяется именно этим параметром. Он имеет определяющее значение при монтаже металлопластовых и полипропиленовых сгонов, под него изготавливаются фитинги и другая сантехническая арматура. Сначала измеряется наружный Dн, из него вычитается удвоенная толщина стенок h.

Такой метод, как узнать диаметр, получил название «измерение сечением».

Этот способ также позволяет определить размеры, получив оттиск среза на миллиметровой бумаге.

Для внутренних замеров существует специальный прибор — нутромер.

Метрические и дюймовые единицы

Существуют два основных типа размеров: метрический и дюймовый. В изделиях импортного производства они обычно даются в дюймах.

Чтобы перевести значения из сантиметров в дюймы нужно их значение умножить на 0,398.

Чтобы перевести из дюймы в сантиметры, нужно их значение умножить на 2,54.

В большинстве случаев наружные параметры указываются в метрической системе, внутренние — в дюймовой.

Пример. Внутренний размер 0,5 дюйма. 0,5*2,54=1,27 см =12,7 мм.

штангенциркуль;
микрометр;
нутромер;
рулетка, линейка, миллиметровая бумага, мерная лента, прямоугольный треугольник;
калькулятор.

Определение размеров не требует профессиональных навыков. Но универсальных способов, как измеряется диаметр труб, нет. Поэтому в каждом случае нужно искать решение самостоятельно.

Как определить диаметр трубы

При проведении ремонта отопления, водопровода или канализации в доме часто нужно знать диаметр трубы. Например, при замене отрезка трубной магистрали любого назначения врезать в нее трубу другого размера, а тем более из другого материала проблематично, а иногда и невозможно, но как измерить диаметр трубы, знает не каждый хозяин.

Без измерительного инструментария здесь обойтись не получится, так как приблизительный результат никого не устроит. Можно воспользоваться линейкой-циркометром или лазерными измерительными приборами, но этот выход, скорее всего, предназначен для профессиональной деятельности, а как определить размер окружности трубы, если измерение будет одноразовым? Для этого идут в ход подручные приспособления.

Самостоятельное измерение диаметра трубы

Разновидности параметров и измерений

Теория вопроса состоит в том, что размер окружности не всегда отображается в сантиметрах, да и система измерения может быть не линейной (метрической), а дюймовой. Один дюйм – это 2,54 см. Но это не все: любой размер трубы имеет наружное и внутреннее значение параметра, и узнать эти величины можно в домашних условиях чаще всего только измерением детали.

Внутренний параметр Dвнутр – это математическое отражение пропускной нагрузки отверстия трубы

Для работы с трубами в плане монтажа или ремонта трассы более важно будет значение наружного Dнар, так как в сравнении с этим параметром выбирается резьба и тип резьбового соединения при сочленении изделий. Разный материал – это разная толщина стенок изделия, а значит, и разные значения окружности, параметры которых в каждом конкретном случае нужно будет узнавать отдельно

Разные измерительные стандарты

Общедоступные методики, которые позволяют в домашних условиях провести измерение ? труб, это:

Штангенциркуль (раньше любой уважающий себя хозяин имел такой инструмент),
Гибкая синтетическая линейка, швейный сантиметр или мягкая рулетка.

Кроме инструмента, нужно знать значение p – оно равняется 3,1415, и иметь под рукой любой калькулятор. Перечисленными инструментами измеряется не только ? сантехнических, водных, газовых или сточных трубопроводов, но и диаметры любых остальных цилиндрических изделий и узлов: архитектурных колонн, стержней гладкой арматуры, пилястров, и др. Для пользования рулеткой или мягкой синтетической линейкой необходимо провести только одно измерение — замерить общую длину измеряемого круга, для чего оборачивают рулетку вокруг изделия, и полученный результат по шкале приспособления делят на число p. Это и будет ? элемента, выраженном в сантиметрах.

Если кому-то необходимо получить значение ? в дюймах (такой подход актуален для водопроводов или газопроводов), то ранее полученный в сантиметрах результат умножают на коэффициент 0,398. Если же требуется обратный перевод – из дюймов в сантиметры – то берется коэффициент 2,54. Ниже представлена таблица классификации металлических цилиндрических изделий по внешнему ? (D_нар):

Как определить диаметр трубы При проведении ремонта отопления, водопровода или канализации в доме часто нужно знать диаметр трубы. Например, при замене отрезка трубной магистрали любого назначения врезать в нее трубу другого размера, а тем более из другого материала проблематично, а иногда и невозможно, но как измерить диаметр трубы, знает не каждый хозяин.

Способы как можно измерить наружный и внутренний объем

До того, как приступать к работе, и выяснить, как меряется диаметр, придется установить, какой именно объем нужен для конкретной задачи. Весь трубопрокат для любых магистралей меряется и классифицируется по величине внутреннего диам-ра. Он носит название «условный проход», потому, что именно он отвечает за пропускные возможности сети.

Если меряется диаметр внутри, то он обозначается Dу, а внешний – Dн. Толщину стенки при этом указывают как h. С этими обозначениями удобно мерить и выполнять расчеты, и составлять проекты различных магистралей для жилых и производственных зданий.

Что касается способов замера размера объема трубных изделий, то первое, что важно отметить – это отличие их особенностей зависимо от условий. Их необходимо учитывать, иначе можно сделать много ошибок

Определять выбор того, или иного варианта, приходиться зависимо от того, насколько в доступном месте расположили объект, который меряется. Теперь о некоторых из способов более детально.

Измерение диаметров в производственных условиях

На больших строящихся объектах трубы до начала проведения монтажа в обязательном порядке подвергают входному контролю. Прежде всего, проверяют сертификаты и маркировку, нанесенную на трубную продукцию.

Документация должна содержать определенную информацию, касающуюся труб:

номинальные размеры;
номер и дата ТУ;
марка металла или вид пластика;
номер товарной партии;
итоги проведенных испытаний;
хим. анализ выплавки;
тип термической обработки;
результаты рентгеновской дефектоскопии.

Кроме этого, на поверхности всех изделий на расстоянии примерно 50 сантиметров от одного из торцов всегда наносят маркировку, содержащую:

наименование производителя;
номер плавки;
номер изделия и его номинальные параметры;
дату изготовления;
эквивалент углерода.

Для изделий первого класса допустимой величиной отклонения в одну или другую сторону от заявленной длины являются 15 миллиметров. Для второго класса –100 миллиметров.

У труб наружный диаметр сверяют, пользуясь формулой d = l:p-2Dр-0,2 мм, где кроме вышеописанных значений:

Dр – толщина материала рулетки;

0,2 миллиметра– припуск на прилегание инструмента к поверхности.

Допускается отклонение величины внешнего диаметра от заявленной производителем:

для продукции с сечением не более 200 миллиметров–1,5 миллиметра;
для больших труб – 0,7%.

Из вышеописанной информации ясно, что несложно разобраться с тем, как определить диаметр трубы по длине окружности или при помощи несложных измерительных инструментов.
