Пол со сливом: устройство, установка сливного трапа

Двухслойный душевой поддон

Душевой поддон Powerpanel, монтируемый в процессе сооружения сухого пола (специальные плиты из легкого бетона), образует сплошную влагостойкую основу, предназначенную для дальнейшей облицовки керамической плиткой. Изделие, выполненное из материала для влажных помещений, имеет двухслойную конструкцию, причем верхний слой несколько меньше нижнего. Образуемая в результате ступенька по всему периметру позволяет более точно «вписать» деталь в окружение. Небольшой уклон (примерно 2?) получается за счет уменьшения толщины к центральному сливному отверстию. Варианты размеров поддона — 1000 х 1000 и 1200 х 1200 мм, детали сливов — 500 х 500 мм. В комплект входит сливная арматура для горизонтального или вертикального выпуска. Производство копании Fermacell.

Душевой поддон со сливным трапом от компании Fermacell

Виды сливных трапов

Трапы для слива воды отливаются по типу установки. Есть они трех видов:

Точечные. Обычно приемное отверстие имеет небольшой размер, решетка — квадратная, реже — прямоугольная. Устанавливается в любом месте.

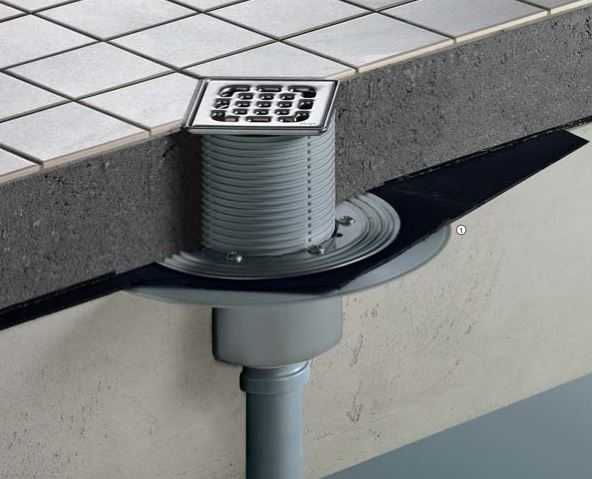

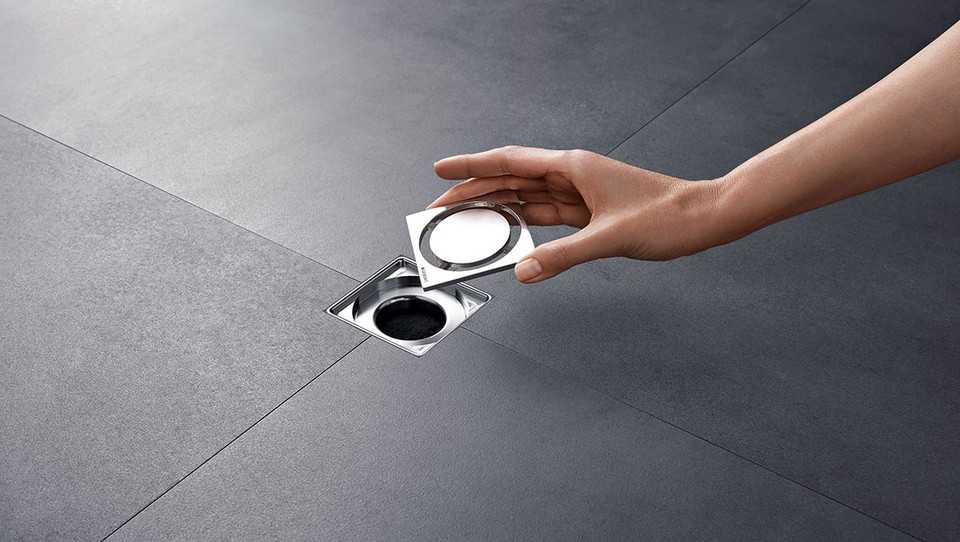

Точечный слив в полу делают чаще всего. Для небольших душевых кабин без поддона — он лучший выбор

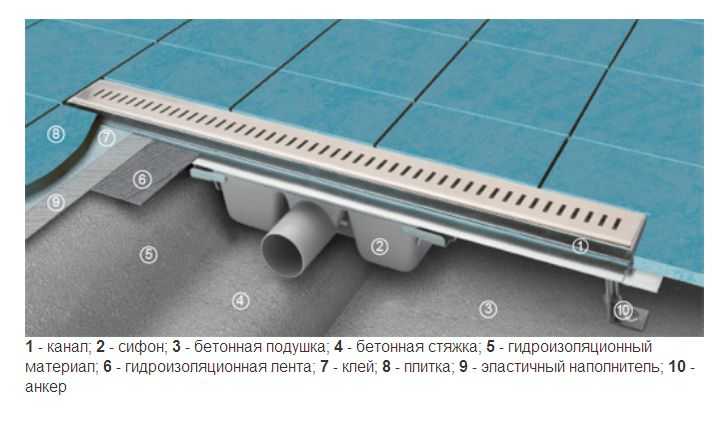

Линейные. Форма приемной камеры — прямоугольная, длинная и узкая. Устанавливается в основном вдоль стен, отступив от них некоторое расстояние.

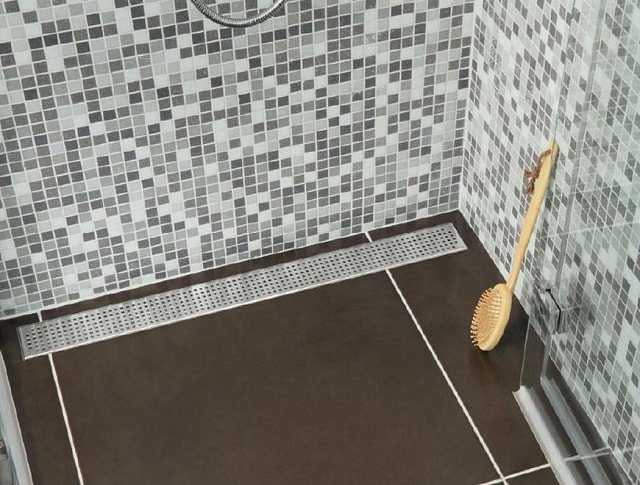

Линейный водяной трап отличается формой приемной камеры, само устройство и установка аналогичны
Пристенный трап. Отверстие для слива тоже длинное и узкое, но эта конструкция отличается тем, что монтируется не только в пол, но и в стену. В стену замуровывается инсталляция, там же, за стеной находятся канализационные трубы, а само сливное отверстие располагается точно возле стены.
Пристенный трап для слива воды имеет другую конструкцию

Чаще всего, чтобы сделать пол со сливом, используют точечные трапы, намного реже — линейные. Установка пристенных трапов — вообще довольно редкое явление, так как монтаж возможен только на этапе капитального ремонта, причем не только пола, но и стен. К тому же такие устройства намного дороже.

Типы затворов

Кроме разных конструкционных решений трап слива воды в пол (точечный или линейный) имеет затворы разного типа. Затвор — это устройство, которое предотвращает попадание в помещение запахов из канализации.

Самый простой затвор — гидрозатвор. В данных устройствах на отводящей трубе имеется изгиб, в котором остается вода. Она блокирует запахи. Недостаток такой системы — возможность пересыхания. Это происходит, если воду давно не сливали. Также причиной пересыхания может стать неправильная установка (неверно выбран уклон) или наличие подогрева пола — теплый пол в ванной «высушивает» воду в гидрозатворе.

Более надежны в этом плане сухие затворы для трапов. Они есть нескольких видов:

Мембранный. Установлена подвижная подпружиненная мембрана, которая под напором воды опускается вниз, а при ее отсутствии перекрывает сливное отверстие, закрывая доступ газам из канализации в помещение.

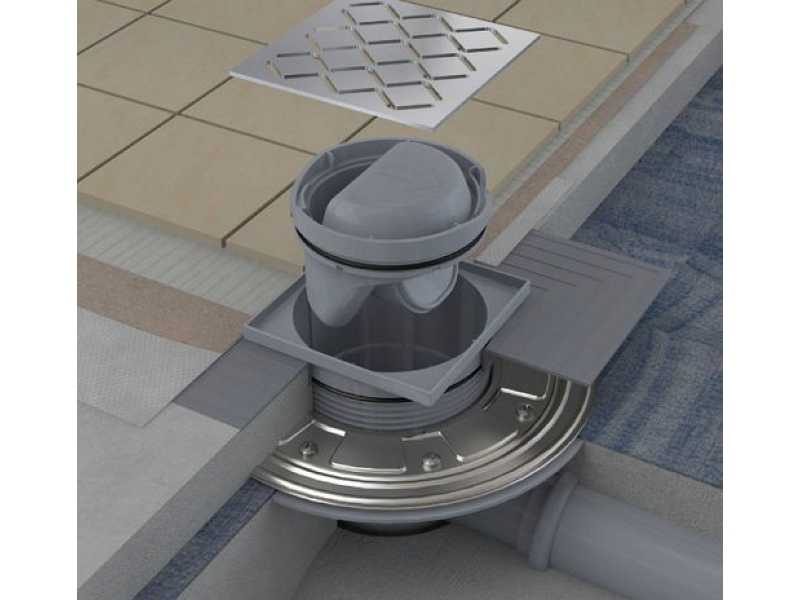

Принцип действия сухого затвора в сливном трапе
Мембрана из материала, имеющего » молекулярную память». Принцип работы схожий с мембранным, но надежность выше — пружины могут ломаться, а просто стремящийся вернуться в исходное состояние материал более долговечен.
Поплавковые. В данной системе имеется поплавок. При наличии воды он поднимается вверх, а когда вода сошла, опускается вниз и перекрывает вход в канализацию.
Принцип работы «сухого» затвора
Мятниковые. Слив в канализацию перекрывает устройство, которое под действием силы тяжести стремиться занять положение над стоком.

Сухие трапы делают в основном из пластика, решетки — из нержавеющей стали или тоже пластиковые. Есть модели со встроенным обратным клапаном. Он предотвращает подъем воды при переполнении сточной ямы. Устраивая пол со сливом в неотапливаемой бане, ищите модели, которые могут эксплуатироваться в морозы (есть и такие).

Сифон для слива

При сооружении слива для ванной не забывайте о сифоне для душа. Для его изготовления могут применяться такие материалы:

латунь;
пластик;
нержавеющая сталь.

Выбор материала при этом зависит от ваших финансовых возможностей. Но что бы вы ни выбрали, два обязательных условия при установке сифона для душа должны быть учтены:

выбирайте разборную конструкцию, которую без труда можно будет разобрать, почистить, а затем вновь собрать. Сифон регулярно нуждается в прочистках, иначе вода не будет выходить через сток в полу, а в сифоне будут скапливаться илистые отложения и издавать неприятный запах, от которого будет трудно избавиться;
конструкция для слива должна быть оснащена гидрозатвором, чтобы предотвратить появление гнилых запахов. Но большинство готовых моделей им и так оснащены.

Дизайн и выбор материала

Наиболее простой в исполнении вариант для создания оригинального дизайна – это мозаика для душевой кабины. Ее удобно укладывать при декорировании пола (мелкие фрагменты не требуют применения плиткореза и укладки по линиям). Что особенно актуально, так это то, что для выведения рисунка возле решетки трапа не требуется особого умения.

Также интерьер душевых кабин можно создать своими руками, комбинируя различные природные материалы. Например, сочетание дерева и камня создаст атмосферу индивидуальности. А пластик в комплексе с морской или речной галькой на полу добавит в интерьер не только стиль, но и комфорт.

Наиболее дорогим и долговечным считается мрамор. Покрытие из него может простоять более ста лет.

Душевой поддон из пенополиуретана

Новый душевой поддон, выполненный из жесткого пенополиуретана для дальнейшей облицовки плиткой, выпускается в разных размерах и с различными возможностями подключения. В комплект входят два конструктивных элемента: собственно поддон и регулируемая несущая плита. Поддон размерами 900 х 900 мм или 1200 х 1200 мм может монтироваться непосредственно на монолитную стяжку. В других случаях регулируемая несущая плита обеспечивает необходимую подгонку высоты поддона. Варианты организации стока воды: центральный (при облицовке плиткой), через щели, оснащенные решеткой, либо водостоки по периметру. Производство копании Grumbach.

Душевой поддон со сливным трапом от компании Grumbach

Критерий выбора

Помимо выбора конструкции ставни, желательно выбрать размер сетки так, чтобы плитку было удобно класть на пол – желательно, чтобы размер водостока был кратен размеру плитки (в том числе мозаики)

Обратите внимание на материал корпуса. Для душевой кабины в квартире или доме вполне подойдет пластик

Это самые доступные варианты. Дороже лестницы для пола из полипропилена, еще дороже – из нержавеющей стали.

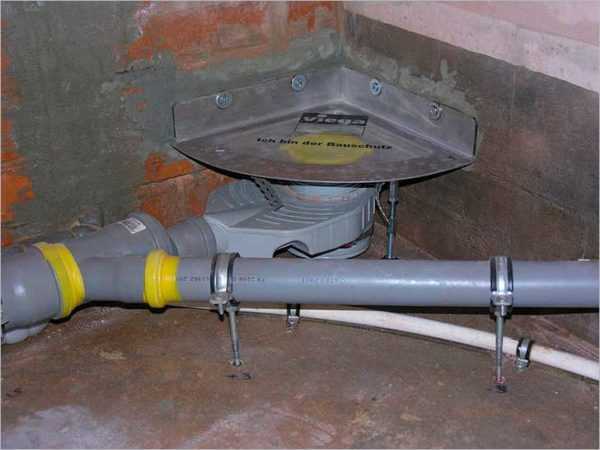

Также есть угловые модели

Также стоит выбрать высоту лестницы. Минимальное значение – около 6-7 см, максимальное – до 20 см. Из технических характеристик это оборудование имеет только максимальную эффективность: сколько литров оно способно принимать в минуту. Вы выбираете его исходя из максимального давления, которое может обеспечить ваш душ: пропускная способность слива не должна быть меньше максимального количества подаваемой воды. Оба параметра измеряются в литрах в минуту (л / мин), поэтому проблем возникнуть не должно.

Виды душевых трапов под плитку

По конструктивным особенностям и принципу функционирования сливные устройства можно разделить на две группы:

с водным затвором – традиционный вариант, где роль пробки, задерживающей запахи, играет вода;
с сухим створом – снабжен клапаном в виде воронки с запорным шариком. При поступлении в контур воды шарик поднимается на ее уровень, открывая доступ к сливу. При стекании жидкости клапан возвращается на место, предотвращая проникновение воздуха из канализации.

Модели с сухим затвором считаются более гигиеничными из-за отсутствия застоя влаги в сифоне. Но все виды трапов требуют периодической чистки для удаления загрязнений и налета.

Различаются устройства по диаметру и высоте горловины, направлению отвода жидкости (боковой/нижний) и форме выпуска (вертикальный/горизонтальный).

Гидроизоляция душевой с поддоном

Возведение поддона облегчает подключение коммуникаций.

Поддон душа – это чаша, которая находится выше уровня пола ванной комнаты. Такой подход облегчает подвод канализации. Например, в квартире многоэтажного дома сделать душ без поддона невозможно, разве что поднимать уровень пола всей ванной комнаты, но это уже перебор. Поддоны бывают:

пластиковыми или металлическими, изготовленными на производстве;
бетонными, сделанными по месту.

Заводские поддоны бывают с регулируемыми ножками и без них. Во втором случае нужно будет сделать эстакаду из кирпича или пеноблоков. Гидроизоляция в душе с поддоном включает в себя комплекс мер, по защите:

пола;
стен;
мокрых зон.

Все стандартно и особых премудростей нет. Об этом мы рассказывали в статье про . Заводской поддон устанавливается на свое место и в местах примыкания к стене промазывается герметиком. Все остальные стыки герметизируются резиновыми прокладками. Гидроизоляция поддона душевой кабины из бетона проводится по тому же принципу, что и душа без поддона. По сути, это такая же бетонная чаша, только установленная выше уровня пола.

Многие от привычных ванн перешли к душевым кабинам. Это герметичные конструкции, из которых вода при закрытой двери никуда, кроме канализации, не уходит. Но бывает и так, что кабина дает течь. В таком случае гидроизоляцию душевой кабины лучше доверить профессионалам, возможно, потребуется замена одного из конструктивных элементов, например, если треснул пластик. Если же течь появилась на стыке, можно попробовать замазать его герметиком.

Душ со сливом в полу — это отличное изобретение человека, обеспечивающее удобство гигиенических водных процедур. Сегодня мы расскажем вам о том, как сделать пол в душе правильно и безопасно для окружающих вас соседей. Особое значение в этом процессе имеет гидроизоляция пола в душе. Этому моменту мы посвятим несколько специальных абзацев.

https://youtube.com/watch?v=EewPH4u-trI

Как сделать сухой затвор самостоятельно?

Для того чтобы сделать данное устройство самостоятельно, потребуется пластиковый шарик и прокладка. Шарик должен немного больше, нежели диаметр сточного отверстия.

Пластиковый шарик нужно разместить на отверстие стока.
После этого надо его закрепить по краям. Фиксация шарика должна быть надежной.
Для осуществления данной задачи нужно надеть на канализационную трубу прокладку, которая надежно зафиксирует шарик в трубе. Высота стенки над уровнем сточной трубы не должна быть меньше 5 см.

Во время использования системы шарик всплывает, и вода легко проникает в канализацию. При бездействии конструкции шарик лежит на отверстии стока, чем перекрывает путь канализационным газам.

Виды сливных трапов

Типы затворов

В банях могут применяться различные конструкции для удаления сточных жидкостей и твердых отходов

Для выбора подходящей и максимально надежной системы необходимо принимать во внимание такие факторы: тип почвы на земельном участке, глубину промерзания земли в данном регионе, размеры постройки и интенсивность ее использования, наличие домовой канализации на участке, возможность подключения к центральной системе приема стоков

Под полом бани, отступая от фундамента полметра, выкапывается приямок глубиной до 1,5 м.

В случае большой протяженности канализационной системы в нее дополнительно включаются специальные колодцы. Они предназначены для осмотра и очистки трубопроводов. Смотровой колодец представляет собой бетонный или кирпичный резервуар с двойной крышкой, предохраняющей в нем расположенный трубопровод от промерзания. Внутренняя крышка колодца укрыта теплоизолирующим материалом, а внешняя может быть засыпана грунтом.

Дренажный колодец — это обустроенная выемка в грунте. Он выкапывается в небольшом удалении от бани глубиной, достаточной для защиты стоков от замерзания. Устройство такого колодца потребует значительного объема земляных работ.

Выбрать место и выкопать колодец нужной глубины. Например, при уровне промерзания почвы 0,7 м дно колодца будет располагаться ниже него на 0,8 м с учетом расположения сточной трубы и подсыпки. Общая глубина выемки грунта составит 1,5 м. В плане размеры углубления составляют обычно 1х1 м и более в зависимости от количества постоянных гостей, посещающих заведение.

Канализационные системы с устройством приямка устраиваются на плотных грунтах. Он предназначен для сбора и удаления за пределы постройки загрязненных стоков.

Ввод в приямок сливной трубы размещается на расстоянии 9-12 см от его дна.

Гигиенические нормы банных построек требуют устройства септиков при планировании санузлов. Для изготовления такой конструкции необходимо:

Выкопать небольшой котлован и забетонировать его стены. Дно выемки должно содержать песок или гравий.

Работает септик так: под влиянием анаэробных бактерий отходы человеческой жизнедеятельности разлагаются в первом резервуаре, а из второго сосуда — поступают в грунт, очищаясь в слоях дренажа основания септика. При достаточном его объеме ассенизаторы не понадобятся. Несмотря на то, что устройство септика требует много времени и материальных вложений, полученная система будет оптимальна в соотношении ее цены и качества.

Для устройства канализации не рекомендуется использовать деревянные короба или металлические трубы. Материал их изготовления подвержен быстрому гниению и коррозии во влажных условиях. Целесообразным будет применение труб из пластика или чугуна. Для транспортирования сточной воды при устройстве канализации для бани хорошо подходят прочные полиэтиленовые трубы. Их крепления позволят подключить к системе не только парилку и моечное отделение бани, но и санузел.

Трапы для сбора грязной воды устраиваются в полу парилки и моечного помещения бани. Для удаления стоков из комнаты отдыха при ее влажной уборке в пороге оставляется отверстие. Через него вода перемещается в моечное отделение, оборудованное приемным трапом. Для реализации такой возможности полы в бане выполняются с небольшим уклоном в направлении размещения водосборников.

Надеемся, что общее представление об отводе стоков вы получили и обустроить своими руками канализацию для бани теперь сможете. Работа займет немало времени и потребует определенной сноровки, но результат этого заслуживает.

Что такое “трап” и для чего он нужен?

Трап для сливных вод относится к сантехническим устройствам, замаскированным под напольным покрытием. По сути это слив простой конструкции смонтированный под водонепроницаемым полом.

Главным назначением простого на вид элемента канализационных коммуникаций является отвод стоков в главный сливной ствол – стояк, но существует ряд не менее значительных функций:

предотвращение засоров путем фильтрации использованной воды от крупных загрязняющих частиц с возможностью периодической прочистки;
обеспечение герметичного соединения с напольным покрытием;
защита от неприятных канализационных запахов.

Материал, из которого изготавливают все компоненты сливного устройства, должен быть антикоррозийным, поэтому трап собран из пластиковых или нержавеющих металлических деталей, иногда – в комбинированном исполнении.

По внешней форме трап может быть овальным, круглым, прямоугольным или квадратным. Конструктивно это линейные, точечные и пристеночные устройства. Точечный трап возможно расположить в любой точке помещения. Линейные и пристеночные трапы применяются по ее краям и преимущественно в углах комнаты.

Форма и размеры трапов представлены целой линейкой от различных производителей. От самых простых надежных моделей до сложных конструкций с отсечкой и каскадом обратных сухих и мокрых клапанов. Для удобства разработаны некоторые стандарты по высоте изделия, которая подбирается в зависимости от толщины стяжки пола.

Большое значение имеет высота изделия – обычно она равняется уровню подъема пола

Изделие должно быть прочным, износостойким, не нарушающим герметичность напольного покрытия.

Сегодня производителями выпускаются трапы с изменяемой высотой конструкции, что значительно облегчает монтаж изделия.

Один из оптимальных вариантов для домашнего душа – пластиковый трап с решеткой из нержавейки, сухим затвором и гидрозатвором, боковым или прямым выпуском

Внешне трап напоминает воронку, с одной стороны оснащенную фиксирующим фланцем, с другой – выпуском. Выпуски бывают одиночными или проходными (на случай, если в душевой кабинке подключено несколько устройств к одной трубе).

Каждый отвод заканчивается муфтой для соединения с трубопроводом. Внутри корпуса закреплен пропускной сифон с фильтрующей решеткой, являющийся гидрозатвором, предохраняющим от засоров и запахов. Иное строение имеют трапы-лотки.

При выборе трапа обратите внимание на размеры выпусков – они должны соответствовать диаметру входных отверстий в трубах. Лучше приобретать все в комплекте, а для надежности произвести пробную сборку

Не забудьте про соединительные муфты и крепеж, каждая деталь должна быть исправной, без трещин и сколов

Не забудьте про соединительные муфты и крепеж, каждая деталь должна быть исправной, без трещин и сколов.

Сборная конструкция трапа позволяет при необходимости снимать верхние части и заменять их новыми, а также без ремонтных работ производить прочистку во время засора

Разновидности трапов, их особенности и отличия

Сливные устройства данного типа различаются внешне, по внутреннему строению и по высоте. Декоративные решетки — единственная видимая часть, и, конечно, в первую очередь мы оцениваем их форму, а она может быть круглой и овальной, квадратной и прямоугольной, в виде треугольника или длинного лотка.

Открытый душ без поддона визуально делает ванную комнату более просторной. В помещении стандартного размера оптимальным будет его расположение в углу

Решетку, как правило, выбирают, полагаясь на собственный вкус… А вот более основательно и объективно следует присмотреться к разнообразию трапов в зависимости от типа водоприемного устройства. Классификация тут такая:

Точечные. Представляют собой небольшую по площади водоприемную воронку, закрытую решеткой. Устанавливаться могут в любом месте: в центре, любом из углов, непосредственно под душевой лейкой и т.д.;
Линейные. Водоприемная часть выполняется в виде лотка, по аналогии перекрытого решеткой. Их монтируют как вдоль стенок кабинки, так и в центре душевой.

Трап в виде лотка может быть размещен как по центру или у стены, так и на входе. В этом случае помимо основной он выполняет и вторую функцию — создает на полу влажную зону безбарьерного типа

В комплект душевого трапа входят следующие основные элементы:

корпус (пластмассовый, стальной, чугунный);
съемная декоративная решётка (лицевая панель) и сито для улавливания волос и прочего мусора под ней — обе детали стоят сверху на корпусе трапа, опираясь на него;
водоприемная воронка с элементами герметизации (гидроизолирующая мембрана и прижимной стальной фланец для крепления);
сифон;
выводящий патрубок в нижней части, через который вода уходит в канализацию.

Теперь о материале, из которого изготовлен сам трап. Чугун устанавливают исключительно на промышленных объектах, в общественных бассейнах, банях. Минусы: сложный монтаж из-за тяжелого веса. Плюсы: прочность, повышенная пропускная способность.

В домашних условиях вполне можно эксплуатировать пластик, выбор материала не столь важен, хотя нержавеющая сталь, конечно, предпочтительнее. Она антикоррозийная, долговечная, надежная.

И наконец, учитываем при выборе трапа его высоту, которая варьируется в пределах 55-180 мм. От этого зависит, насколько уровень пола предстоит приподнимать. Не стоит стремиться минимизировать данную характеристику, так как у высоких трапов лучше пропускная способность.

Трап — сложная конструкция. Он обеспечивает не только сток отработанной воды, но и ее фильтрацию от мусора, герметизацию стыковочной зоны, защиту от канализационных запахов, доступ к сливной системе для ревизии

Промышленностью выпускаются модели с регулируемой высотой горловины, их можно без проблем подогнать под имеющуюся толщину стяжки. Современные модели душевых трапов рассчитаны на температуру воды до 80-85 °С, решетки выдерживают вес до 300 и более килограммов.

Устройство водоотвода

Перед тем, как сделать душевой уголок такого плана, нужно продумать все до мелочей. Пол в ванной комнате лежит в одной плоскости с нижним покрытием душевой кабины, и поэтому вопрос водоотведения стоит достаточно остро.

На настоящий момент придумано 2 типа возможного устройства отвода воды под душем такого плана: при помощи канала и трапа. Функции они выполняют одинаковые, но устраиваются совершенно по-разному.

Для справки! В случае выбора напольной дренажной системы, сама подошва выполняет функцию поддона.

Для того, чтобы предотвратить растекание воды по всему периметру ванной, нужно проектировать покрытие под небольшим уклоном.

Важно взять во внимание то, что сеть трапа имеет незначительные размеры, и соответственно пол должен иметь наклон со всех краев к центру решетки. Этот момент следует учитывать и на этапе укладки облицовки. В случае, если отделочным материалом выступает мозаика, ее придется подгонять при помощи специально предназначенных кусачек

В случае, если отделочным материалом выступает мозаика, ее придется подгонять при помощи специально предназначенных кусачек

Этот момент следует учитывать и на этапе укладки облицовки. В случае, если отделочным материалом выступает мозаика, ее придется подгонять при помощи специально предназначенных кусачек.

Виды сливных трапов

Трапы для слива воды отливаются по типу установки. Есть они трех видов:

Точечные. Обычно приемное отверстие имеет небольшой размер, решетка — квадратная, реже — прямоугольная. Устанавливается в любом месте. Точечный слив в полу делают чаще всего. Для небольших душевых кабин без поддона — он лучший выбор
Линейные. Форма приемной камеры — прямоугольная, длинная и узкая. Устанавливается в основном вдоль стен, отступив от них некоторое расстояние. Линейный водяной трап отличается формой приемной камеры, само устройство и установка аналогичны
Пристенный трап. Отверстие для слива тоже длинное и узкое, но эта конструкция отличается тем, что монтируется не только в пол, но и в стену. В стену замуровывается инсталляция, там же, за стеной находятся канализационные трубы, а само сливное отверстие располагается точно возле стены.

Пристенный трап для слива воды имеет другую конструкцию

Типы затворов

Более надежны в этом плане сухие затворы для трапов. Они есть нескольких видов:

Мембранный. Установлена подвижная подпружиненная мембрана, которая под напором воды опускается вниз, а при ее отсутствии перекрывает сливное отверстие, закрывая доступ газам из канализации в помещение. Принцип действия сухого затвора в сливном трапе
Мембрана из материала, имеющего » молекулярную память». Принцип работы схожий с мембранным, но надежность выше — пружины могут ломаться, а просто стремящийся вернуться в исходное состояние материал более долговечен.
Поплавковые. В данной системе имеется поплавок. При наличии воды он поднимается вверх, а когда вода сошла, опускается вниз и перекрывает вход в канализацию. Принцип работы «сухого» затвора
Мятниковые. Слив в канализацию перекрывает устройство, которое под действием силы тяжести стремиться занять положение над стоком.
