Трубы пвх для водопровода: особенности применения и монтажа

Соединение пластиковых труб

Большинство методов, описанных в разделе о металлических трубах, подходят и для скрепления пластиковых и ПВХ труб. Полимерные трубы все чаще стали заменять металлические, так что информация о том, как объединить пластиковые патрубки для канализации или водопровода без сварки и резьбы становится все более актуальной.

Существует несколько способов присоединить один участок пластикового патрубка к другому. Окончательный выбор технологии должен производиться только после оценки всех характеристик магистрали, в том числе от типа материала, диаметра и назначения системы.

В раструб

Трубы из полимеров изготовлены таким образом, что с одной стороны изделия расположен раструб, а с другой — торец. Диаметр раструба больше диаметра торца ровно настолько, чтобы торец одной трубы плотно вошел в раструб следующей. При выборе такого варианта установки, в стык вставляют резиновый уплотнитель для герметизации участка, рекомендуется дополнительно обработать место крепления герметиком.

Раструбный способ соединения пользуется популярностью благодаря простоте сборки и возможности работать с трубами различных диаметров. Таким методом часто строят канализационные системы, где не предусмотрено высокое давление носителя.

В раструб соединяются трубы ПВХ и из полипропилена.

Фитинги

Различные виды фитингов применяются при соединении металлопластиковых патрубков. В зависимости от конструкции трубопроводов и поставленных задач можно использовать компрессионные, обжимные и пуш-фитинги.

Виды установки компрессионных и обжимных фитингов практически не отличаются друг от друга, разница заключается в том, что в первом случае фиксация производится посредством компрессионного кольца и гайки, во втором случае — обжимного кольца.

Установка пуш-фитингов производится заметно быстрее. Подготовленная труба вставляется в изделие без помощи инструментов, а зажим клина фитинга происходит уже при подаче воды в водопровод.

Кроме металлопластиковых труб пуш-фитинги могут применяться при соединении патрубков из сшитого полиэтилена.

Цанговый метод

При соединении труб из пластика таким методом, понадобятся зажимные фитинги и цанги. Сам процесс работы состоит из 3 этапов.

1. Надеть цангу на внутреннюю полость.
2. Закрутить разводным ключом фитинговую гайку.
3. Произвести такие же действия на второй трубе.

Цанговый способ подходит для монтажа металлопластиковых трубопроводов небольших диаметров. Пластиковые патрубки могут не выдержать затягивания гайки и лопнуть.

Совмещение цангами подходит для труб из сшитого и обычного полиэтилена, металлопластика.

Муфты

Муфтовое соединение предполагает использование равнопроходной муфты, 2х монтажных гильз, инструмента для развальцовки. Процесс работы не занимает много времени:

• На трубу надевается гильза;
• Развальцовывается конец трубы в гильзе;
• Вставляется муфта;
• Гильза надвигается на муфту;
• Все перечисленное производится со вторым краем стыка.

Использование муфт подходит для труб из сшитого полиэтилена.

Склеивание

Обычно склеивание выбирают при соединении жестких полимерных труб. Правильно подобранный клей обеспечит герметичность стыка, единственным минусом является необходимость ждать не менее 1 часа перед запуском воды, пока клей не высохнет. Специалисты советуют использовать клей марки Griffon.

Сам процесс склеивания несложен. Конец трубы зачищается, на нем делается фаска напильником. При зачистке нужно проверять плотность вхождения патрубка в арматуру, не должно быть ни сильно свободно, ни сильно туго. Затем на фаску наносится клеевой состав, и труба вставляется в фитинг.

Иногда термином «склеивание» также называют холодную сварку, при которой материал трубы размягчается под действием реагента и производит сцепление со второй деталью на молекулярном уровне.

При помощи склеивания чаще всего соединяют трубы ПВХ. Изделия из других полимеров склеивают обычно в случае разового соединения.

Варианты решения задачи

Если с обычным соединением разобраться достаточно просто, то вопрос, как врезаться в полипропиленовую трубу без пайки, задают довольно часто. В этом случае также есть несколько вариантов, которые могут использоваться и для других полимерных изделий.

Технологии врезки очень похожи, однако они имеют свои сферы применения. Одни способы идеальны, их разрешается использовать даже для разводки систем ГВС и отопления. Другие методы подходят только для холодного водоснабжения или канализации. Отличие технологий — способ соединения, если возникает необходимость вставки какого-либо элемента в уже действующий трубопровод.

«Обкатанные» способы врезки есть, но не все они возможны, если нет подходящего инструмента. Основных технологий, которые успешно используются для пластиковых водопроводов, существует всего две: это врезка тройников или применение хомутов, седелок.

Врезка тройника, коллектора

Этот способ рекомендуют не использовать тем мастерам, у которых нет опыта подобных работ. Если врезка необходима, а навыков пока нет, то накладка-седелка гораздо предпочтительнее: она дает шанс избежать неприятных последствий. Первая сложность возникнет, если воду перекрыть не получится. В этом случае работа с электроинструментом станет невозможна. Работа с паяльником тоже требует сухих поверхностей.

Роль вставки в водопровод сможет «сыграть» обычный тройник, коллектор, который дает возможность подключения нескольких отводов. Или небольшой отрезок трубы, к которому припаян отвод. В последнем случае рассматривается два вида соединений — с резьбой или под пайку. Как правило, выбирают тот, который использовался при монтаже системы. Однако этот вариант предполагает наличие специального паяльника, поэтому подробно рассматривать его не имеет смысла. Но есть альтернатива — использование прижимных фитингов.

Использование накладок

Это монтаж хомута (седелки), имеющего отводной патрубок. Первый способ элементарен: седелку надевают на трубу, затем фиксируют болтами. Второй вариант подходит для ПНД труб, он требует специальных изделий. Хомут накладывают на трубопровод, а потом приваривают с помощью нагревательных спиралей, встроенных в него.

Если говорить о надежности обоих способов, то здесь лидером будет вариант со вставкой тройника. Это обычная работа, при которой используются фитинги. Однако способ не лишен одного существенного минуса: такая «хирургическая» операция не всегда возможна. Пример — труба, расположенная почти впритык к стене. В этом случае с реализацией идеи любым методом могут возникнуть проблемы. Необходимость специального оборудования тоже относится к недостаткам.

Использование удобных накладок — лучший ответ на вопрос, как врезаться в полипропиленовую трубу без пайки. Технология проста, а если водопровод находится под давлением, то других вариантов у мастера попросту не остается. Если перед монтажом тройника систему придется освобождать от воды, то при использовании некоторых моделей хомутов (седловых отводов для врезок) этот этап подготовки не нужен.

Крепеж при помощи специальной муфты

Специальная муфта предназначена для срочного ремонта протечек на магистрали. Ее использование предотвращает дорогостоящие операции по замене труб, облегчая исправление порывов. Для накладки специальной муфты не требуется дополнительного оборудования, что существенно снижает стоимость ремонта.

Соединение пластиковых труб, этапы крепежа:

• На поврежденный участок наносят слой синтетического герметика.
• Сверху накладывают муфту.
• Скрепляют края болтами.

К достоинствам подобного крепежа относится их повторное использование или замена. Просто добавляют герметическую прослойку, а элемент остается прежний.

Сборка на компрессионных (обжимных) фитингах

С одной или двух сторон фитинга (иногда и с трех) устанавливается целая система, которая обеспечивает соединение. Сам фитинг состоит из:

• корпуса;
• прижимной гайки;
• цанги — пластиковое кольцо с косым разрезом, обеспечивающее плотный охват трубы;
• упорного кольца;
• прокладки, которая отвечает за герметичность.

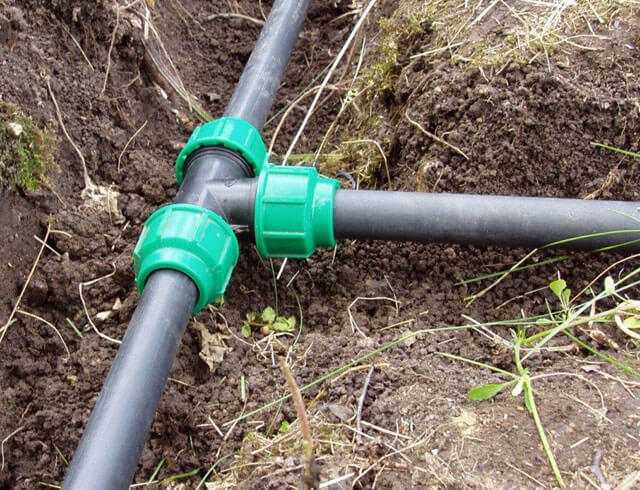

  Из чего состоит компрессионный фитинг для полиэтиленовых труб

Насколько надежно соединение

Несмотря на кажущуюся ненадежность, соединение полиэтиленовых труб на компрессионных фитингах надежно. Правильно сделанное, оно выдерживает рабочее давление до 10 атм и выше (если это изделия нормального производителя). В доказательство смотрите видео.

Хороша данная система легкостью самостоятельного монтажа. Вы, наверное, оценили это уже по видео. Просто труба вставляется, затягивается резьба.

Дачников, кроме возможности сделать все своими урками нравится она тем, что при необходимости все можно разобрать, спрятать на зиму, а весной снова собрать. Это на случай, если разводка сделана для полива. Разборная система также хороша тем, что всегда можно подтянуть подкапывающий фитинг или заменить его на новый. Недостаток — фитинги громоздки и внутреннюю разводку в доме или квартире из них делают редко — внешний вид не самый приятный. Но для участка водопровода — от колодца к дому — лучше материал найти сложно.

Порядок сборки

Трубу отрезают строго под 90°. Срез должен быть ровный, без заусенец. Также недопустимо наличие грязи, масел или других загрязняющих веществ. Перед сборкой со срезов соединяемых участков снимают фаску. Это надо для того, чтобы острый край полиэтилена не повредил уплотнительное резиновое кольцо.

При монтаже соединение полиэтиленовых труб на обжимных фитингах затягивают руками

На подготовленную трубу надеваются запчасти в таком порядке: натягивается обжимная гайка, затем цанга, следом — упорное кольцо. Резиновую прокладку устанавливаем в корпус фитинга. Теперь корпус и трубу с надетыми на нее деталями соединяем, прилагая усилие — надо вставит до упора. Подтягиваем все запчасти к корпусу и при помощи обжимной гайки соединяем. Полученное соединение полиэтиленовых труб закручиваем с усилием руками. Для надежности можно дотянуть специальным монтажным ключом. Использование других инструментов для подтяжки нежелательно: можно повредить пластик.

Как соединить полиэтиленовые трубы

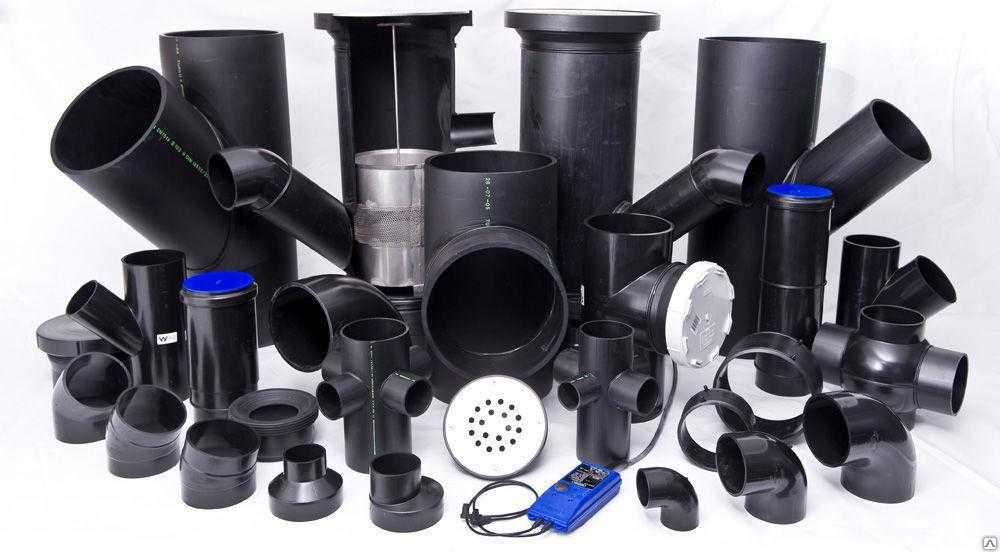

Существует несколько способов соединения полиэтиленовых труб для водопровода. Это можно осуществить сваркой или используя соединительные муфты. Выбор той или иной методики должен осуществляться, прежде всего на основании того, какое соединение необходимо сделать – разборное или неразборное.

Электромуфтовая сварка

Первоначально необходимо подготовить две трубы, зачистив их внутри, предварительно выровняв концы и обезжирив внешнюю поверхность. Затем трубы следует сцепить вместе и зафиксировать в позиционере. Как только это будет сделано, к муфте нужно подключить электронагреватели сварочного оборудования.

Процесс соединения труб осуществляется в автоматическом режиме. Это происходит в тот момент, когда к муфтам поступает ток. Из-за этого полиэтилен нагревает и расплавляется. Как только через специальные отверстия начнет выступать материал, следует перестать подавать электричество в зону. После этого остается только лишь охладить изделия естественным способом.

Соединительные муфты

Для того чтобы соединить две полиэтиленовых трубы посредством муфт, никаких дополнительных сантехнических инструментов не требуется. Достаточно иметь при себе только лишь гаечных ключ. На один его конец нужно надеть гайку, которая предварительно было снята с фитинга. Приступать к работе можно лишь в том случае, если на трубе была сделана фаска под углом в 45 градусов.

Для того чтобы упростить процесс ввода в фитинг, заготовку можно обработать при помощи мыльного раствора или же специальной трубной смазки.

Как только заготовки будут помещены в фитинг на необходимую длину, следует затянуть гайку. Этот процесс можно осуществить либо гаечным ключом, либо собственными руками. В первом случае стоит быть максимально осторожным. Обеспечивая герметичность, ни в коем случае не нужно перетянуть гайку.

Сварка встык

Сварку полиэтилена производят с помощью так называемых «утюгов»- аппаратов для стыковой сварки. Поэтому она не часто применяется домашними мастерами. Первоначально необходимо осуществить оплавление концов двух изделий. Затем нужно произвести их нагрев до определенной температуры. Давление на данном этапе оказывать не требуется. Далее следует убрать нагревательный элемент от сварки и быстро соединить две трубы до того момента, пока они не потеряли полученную тепловую энергию.

Температура плавления полиэтилена составляет 270 градусов по Цельсию. Если правильно осуществить их монтаж, можно достичь однородного соединение, прочность которого будет равно 80-90 % прочности монолита.

Процесс осадки полученного стыка происходит сразу же после охлаждения изделий. Потеря температуры должна осуществлять естественным способом. Принудительно ее понижать специалисты не рекомендуют.

Виды разъемных фитингов

Большинство разъемных фитингов не требуют специального инструмента и хорошо подходят для монтажа в домашних условиях. Наиболее распространенными являются:

• переходники (цанга-гайка, цанга-штуцер, цанга-цанга);
• тройники (две цанги-гайка, две цанги-штуцер, три цанги);
• евроконусы;
• крестовины;
• уголки;
• водорозетки.

Разъемные фитинги существенно экономят время монтажа полиэтиленовых труб, обеспечивая их надежное соединение и длительную эксплуатацию.

Соединение пластиковых труб

Сварка пластиковых труб В последнее время использование металлических труб для монтажа водопровода стало редкостью. Работать со стальными трубами довольно сложно, к тому же они недолговечны. А использование медных изделий не всем «по карману». Сегодня самым популярным материалом для создания практически любого трубопровода (включая и водопровод) является пластик. Водопроводные пластиковые трубы легко монтировать, а прослужат они гораздо дольше стальных аналогов.

Для водопроводной бытовой системы используют несколько разновидностей пластиковых труб. А именно:

• полипропиленовые;
• полиэтиленовые;
• поливинилхлоридные;
• металлопластиковые.

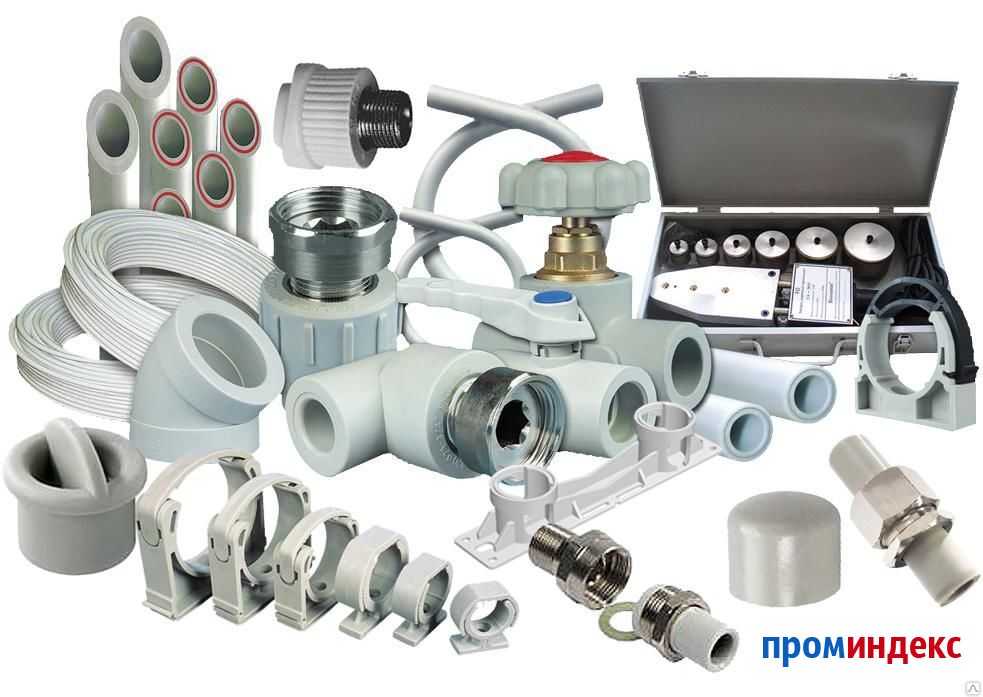

Полипропиленовые трубы Выбор способа соединения зависит от используемого материала. Наибольшей популярностью пользуются полипропиленовые трубы. Они выпускаются в обычном и армированном варианте. Первый подходит для подачи холодной воды, второй можно использовать и для горячего водоснабжения.

Как правильно соединить водопроводные трубы из полипропилена? Если есть специальный паяльник, то ничего сложного нет. Если труба неармированная, то сложности не возникнут. Достаточно отрезать нужный для монтажа кусок и взять соответствующий фитинг. Последний может быть выполнен в виде прямой муфты, уголка или другой конфигурации.

Конец трубы вставляется в паяльник, одновременно на выступ с другой стороны устройства надевается фитинг. В результате нагрева пластик плавится и можно соединять трубу с фитингом. Подождав несколько секунд, мы получим прочный узел.

Зачистка полипропиленовых труб Если используются армированные трубы, то предварительно необходимо счистить слой алюминия. Если этого не сделать, то армирующий слой не даст пластику расплавиться. Затем производим такие же действия, как и в случае использования простой трубы. Более подробной с этой процедурой можно ознакомиться, просмотрев видео.

Фитинги При использовании труб из полиэтилена применяют сварной, раструбный, фланцевый метод и фитинги. Выбора за владельцем. Но в бытовых водопроводах чаще всего используют именно компрессионные фитинги. С их помощью можно создать герметичный узел при этом не уменьшая диаметра трубы. Полиэтиленовые трубы используют в основном для закрытой прокладки (например, в грунт). Этот материал стоит дороже полипропиленовых изделий, поэтому и используется реже.

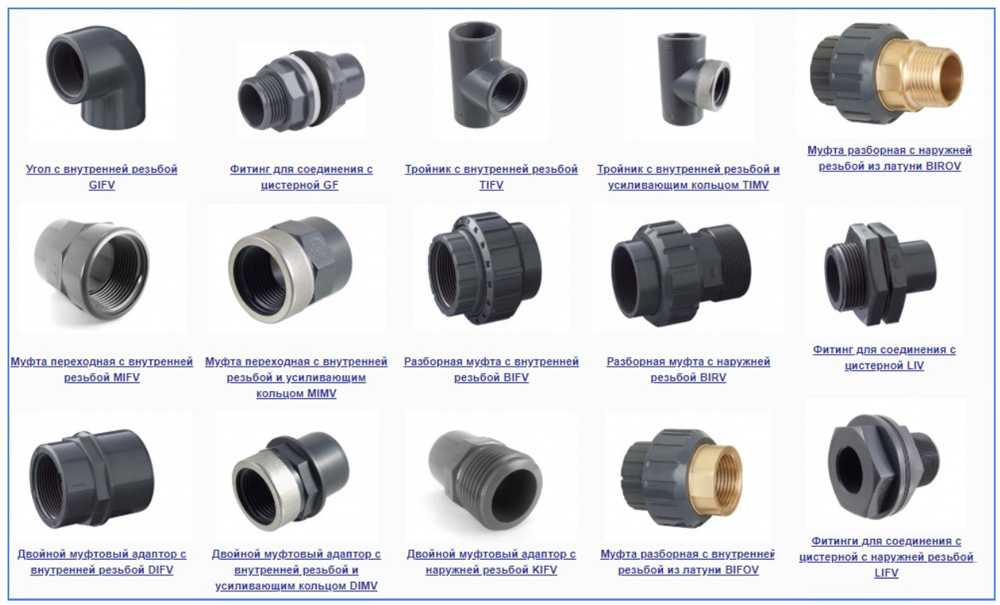

Поливинилхлоридные трубы подходят как для подачи холодной, так и горячей воды. Этот материал недорогой и легкий в монтаже. Но его выбирают редко, по причине химической активности. В воду могут попасть вредные вещества.

Для соединения труб из поливинилхлорида применяют несколько способов. Их можно склеить при помощи специального вещества (холодная сварка), соединить раструбом с уплотнителем или использовать фланцы.

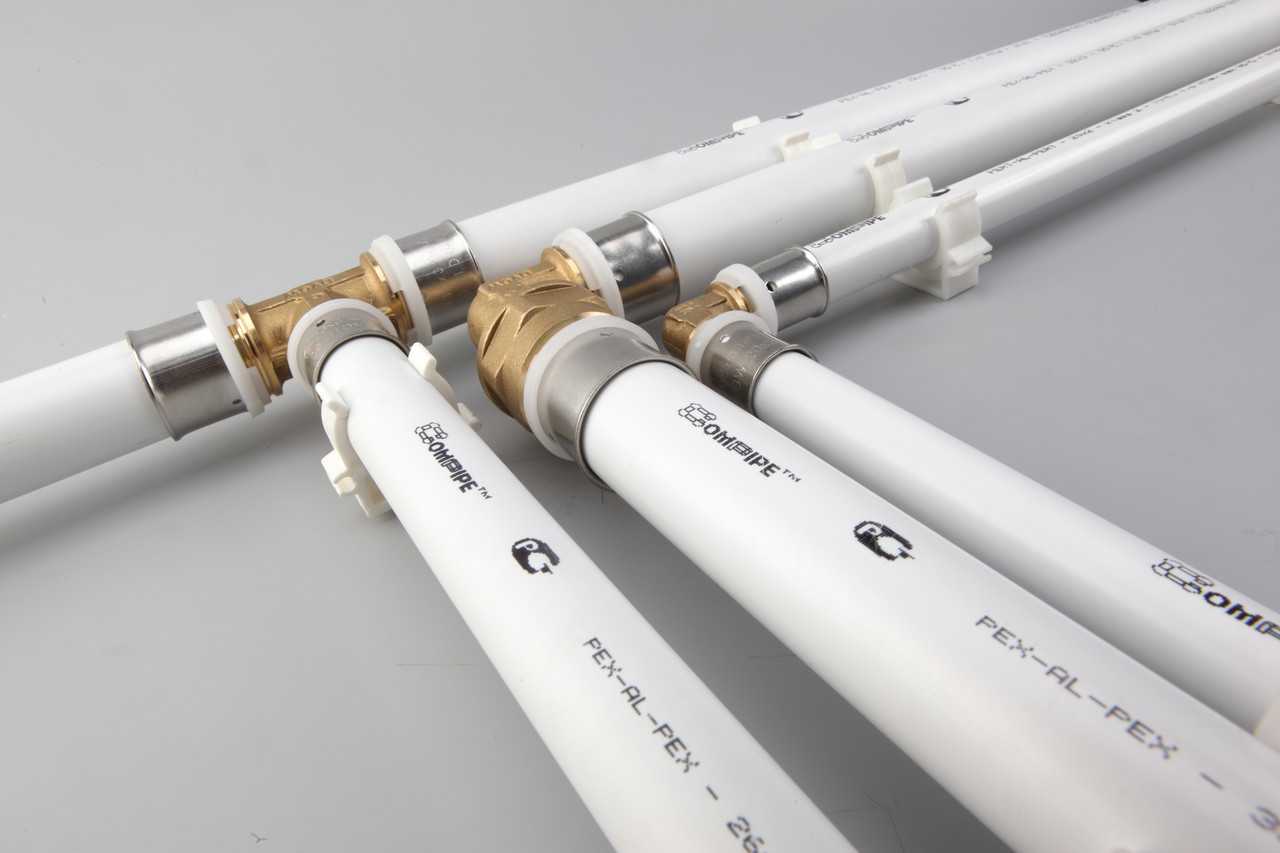

Пресс муфты и переходники Металлопластиковые трубы соединяют с использованием пресс-инструмента (который стоит довольно дорого) или с помощью резьбового фитинга. Но в последнее время такие трубы для монтажа водопровода почти не используются.

Соединяем металлические трубы

Рассмотрим способы соединения водопроводных труб из металла. Это могут быть стальные, чугунные или медные изделия. Такие стыки можно сделать двух видов:

Электросварка металлических труб При монтаже неразборного соединения используют различные сварочные аппараты. Разборные стыки труб производятся при помощи резьбового соединения и различных фитингов.

Использование того или иного метода зависит от материала, из которого изготовлены трубы, наличия оборудования и предназначения водопроводной системы. Например, если используют оцинкованные материалы, то сварку применяют редко, так как в процессе работ может быть нарушен защитный слой.

Муфтовое соединение Наиболее часто при монтаже бытовых водопроводов с использованием металлических труб применяют резьбовые фитинги. Такой выбор обусловлен простотой монтажа и возможностью в дальнейшем разобрать полученное соединение.

Для создания узла с помощью резьбового фитинга необходимо на наружную сторону трубы нарезать резьбу. Эту работу выполняют при помощи специальных плашек. Затем фитинг просто накручивается на трубы и стягивается трубным ключом.

Как соединить пластиковые и металлические трубы для водопровода

При выборе метода соединения пластмассовых труб принимайте в учет следующие особенности:

1. Материал изделий. Для склеивания полиэтиленовых изделий используются муфты, для полипропилена потребуется сварочный аппарат.
2. Назначение трубопровода. Если соединяются трубы для канализации, используются раструбы, для водопровода применяется сварка, отопление скрепляется с помощью муфт.
3. Объем работы. При выполнении небольшого объема работ можно выполнить монтаж самостоятельно, если нужно сделать крупномасштабные работы, стоит воспользоваться услугами мастеров.

Полипропиленовые

Наибольшей популярностью последнее время пользуются полипропиленовые изделия, которые отличаются высокой прочностью, приемлемой ценой и своей доступностью. Монтаж такой конструкции проводится с помощью сварки, состыковать трубу без пайки будет невозможно. Для осуществления работы используйте изделия одного и того же производителя. Прежде чем приступить к выполнению работы обзаведитесь такими инструментами:

1. Сварочный аппарат, в просторечье «паяльник». Чтобы выполнить работу качественно, выбирайте инструменты, в наборе с которыми есть разные насадки.
2. Труборез. С помощью приспособления удастся без труда разрезать изделия и подогнать их под нужный размер.
3. Наждачная бумага и напильник пригодятся для удаления армированного слоя на конце изделия (использовать только при работе с многослойными изделиями)
4. Рулетка и простой карандаш, с помощью которых вы сможете точно сделать замеры.

Металлопластиковые

Способы соединения металлопластиковых конструкций предельно просты:

1. Компрессионные фитинги.
2. Пуш-фитинги.
3. Обжимные фитинги.

Самым распространенным и простым является первый вариант сборки. Чтобы выполнить работы вам потребуется калибратор, труборез. Если же этих инструментов не оказалось, используйте монтажный нож и цилиндрический предмет, подходящий по размеру. Метод сварки будет неэффективен, а поэтому выполняйте работу без использования дополнительного оборудования.

Полиэтиленовые

Полиэтиленовые трубы собираются несколькими способами. Самыми популярными являются два способа монтажа:

1. Сварка, с использованием электромуфты.
2. Использование компрессионных фитингов.

При использовании второго варианта выполняется следующая последовательность работ:

1. Изделия распиливаются до нужного размера.
2. Снимается фаска.
3. На трубу надеваются: гайка, цанга, упорное, уплотнительное кольцо.
4. Конец изделия помещается в корпус, прикручиваясь необходимыми деталями и гайкой.

Чаще всего, этот метод используют для монтирования водопровода на дачных участках. Сварка с элетромуфтами применяется в загородных домах большой площади. Стоимость такого аппарата достаточно высока, поэтому часто его берут в аренду.

Поливинилхлоридные

Не все знают, как соединить трубы ПВХ. Чаще всего, поливинилхлоридные изделия соединяют с помощью специального состава, расплавляющего пластик. При нанесении клея следите за тем, чтобы на поверхности трубы не скапливалось грязи, пыли. Выполняйте все действия быстро: через 25 секунд после нанесения клеящего состава трубы должны быть соединены, иначе клей высохнет. При работе с такими материалами не стоит применить муфты.

Полипропиленовые

Ниже опишем алгоритм действий, как правильно соединить полипропиленовые трубы:

1. Нагреть паяльник. Отключить устройство от сети и снова нагреть.
2. Во время нагрева паяльника удаляется армированный слой с трубы.
3. Поверхности очистить от загрязнений.
4. Фитинг и трубу вставить в насадку. Самое главное – это выдержать время нагрева, зависящее от диаметра. При перегреве, изделия могут деформироваться. При плохом нагреве соединение будет непрочным.
5. Затем, детали вытаскиваются из насадок и соединяются максимально быстро.

Металлопластиковые

Проще всего использовать пуш-фитинги при подключении металлопластиковых труб. Трубка вставляется до упора, при выполнении этих действий не нужно выполнять каких-то усилий, трубка с легкостью входит. После того, как система водопровода будет включена, запустите воду, ее поток протолкнет клин, что предотвратит утечку. Это самый простой и быстрый способ сборки труб.

Поливинилхлоридные

Ниже опишем, как соединяются трубы ПВХ правильно:

1. Поверхности очищаются, с них снимается фаска.
2. Измеряется глубина фитинга. Место расположение отмечается простым карандашом.
3. Обрабатываются две части трубы клеевым составом с помощью кисти.
4. Детали соединятся и поворачиваются на 25 градусов в разные стоны друг от друга.

Монтаж поливинилхлоридных труб

Многие задаются вопросом, как соединить трубы из ПВХ. На самом деле ответ лежит на поверхности. С одной стороны, в таких трубах расположен раструб с резиновым уплотнителем, а с другой стороны, наконечник трубы гладкий. Эту часть смазываем силиконом, после чего просовываем в раструб до упора и затем оттягиваем ее на расстояние до 1 см. Соединение готово.

Он наносится на оба конца, после чего один из них просовывается внутрь другого. Затем соединение проворачивается и прижимается на 1,5 мин. После этого, крепеж можно использовать через несколько часов, когда клей окончательно высохнет.

Инструмент для соединения

Конструкция и предназначение

Пластиковые хомуты для труб — узкие полоски, на одном конце которых закрепляется специальный замок. На поверхности полосы присутствует множество зазубрин, которые предназначены для обжима выбранных деталей, элементов трубопровода.

Предназначение:

• фиксация труб, шлангов к вертикальным, горизонтальным поверхностям;
• стяжка кабелей, проводов;
• соединение отдельных элементов трубопроводов.

Пластиковые хомуты подходят для монтажных работ внутри, снаружи помещений. Изготавливаются крепежные элементы из АБС-пластика, устойчивого к ударам, механическим воздействиям.

Соединение фитингами

Для соединения пластиковых труб без пайки очень часто используются пресс-фитинги (они же компрессионные фитинги) либо новые бельгийские пуш-фитинги, которые фактически фиксируются сами.

Стандартные пресс-фитинги обычно делаются из стального сплава или чугуна. И лучше всего их использовать для полипропиленовых или других пластиковых труб малого диаметра.

Достоинством данных сантехнических изделий является то, что с их помощью можно выстраивать переходы между элементами трубопровода и соединять их под разным углом.

Если речь идёт о фитингах диаметром меньше пятидесяти миллиметров, то их допускается монтировать вручную, без дополнительных приспособлений и оборудования.

И ещё одно важное правило. Пластиковую трубу следует предварительно, перед установкой фитинга, подготовить — обрезать, удалить заусенцы, очистить от пыли и обезжирить

Такая подготовкадолжна проводиться в любом случае, вне зависимости от выбранного способа соединения.

После того как пластиковое изделие будет приведено в приемлемое состояние, на него нужно установить гайку, предварительно снятую с фитинга. Далее на эту гайку надевается зажимное кольцо. Теперь можно вставить трубу в фитинг до упора и зафиксировать. Те же самые действия нужно проделать и со второй соединяемой трубой.

Применение разъемных соединений при укладке коммуникаций из ПНД труб

Разъемные соединения для монтажа водопровода из ПНД труб, которые применяются чаще всего, представлены фланцевыми элементами, а именно, втулками под фланцы, которые приваривают к торцевым участкам трубы, а также металлическими фланцами.

Если речь идет о тонкой ПНД трубе диаметром меньше 5 см, то могут быть использованы компрессионные фитинги. Такой метод приемлем, если устанавливать фланцы или стыковать сваркой невыгодно или невозможно по ряду причин.

Обжимные соединения (цанговые) обеспечивают надежное крепление, устойчивое к нагрузке до 25 атмосфер. Его выполняют путем врезки в трубу зубцов разрезной втулки с уплотнителем в виде резинового кольца. Такой способ обеспечивает герметичное и прочное соединение.

Таким образом, трубы ПНД позволяют прокладывать надежные и качественные коммуникации, которые сохраняют свои исходные характеристики и не требуют ремонта в течение довольно долгого времени.

Соединение полипропиленовых труб

Для соединения полипропиленовых труб используют 2 способа:

• сварка;
• пуш-фитинг.

В первом случае процесс сварки производится с помощью следующих инструментов:

• паяльник для низких температур с насадками – с его помощью оплавляется поверхность соединяемых труб;
• торцовочный нож – используется для резки трубы на нужные размеры;
• калибратор – с его помощью снимается фаска;
• торцеватель – зачищает алюминиевое армирование на трубах и между слоями полипропилена.

Пошаговая инструкция сварки труб:

• на паяльник надевается насадка нужного размера;
• инструмент разогревается до определенного уровня;
• труба отрезается ножом;
• снятие наружной фаски;
• удаление алюминиевой фольги. Данный процесс может спровоцировать расслоение расходного материала и разгерметизацию произведенного соединения;
• совмещение трубы и фитинга с насадкой на 2-10 секунд. После оплавления элементы соединяют плавными возвратно-поступательными движениями. Через несколько секунд застывшая труба не уступает по прочности монолитному трубопроводу.

Пуш-фитинг, используемый для соединения полипропиленовых труб, представлен в виде простой конструкции с уплотнителем и стопорным кольцом, в котором предусмотрены лапки. Они предотвращают обратный ход изделия. Для окончательной фиксации применяется накидная гайка.

Чтобы произвести соединение труб по рассматриваемому методу, потребуется:

• с усилием вставить изделие в фитинг с предварительно ослабленной гайкой;
• затягивание гайки до упора.

Схема водпроводной разводки в частном доме

Пренебрегать этапом составления схемы водопроводной разводки в частном доме неразумно.

Сразу, после того как домовладельцем будет решено обустроить систему воды целесообразно составить схематический чертёж прокладки труб внутри домостроения с учётом водных потребителей, коллекторных разводок, бойлеров, фильтров и насосных установок.

Это поможет значительно упростить расчёт расходных материалов и составить бюджет проводимого ремонта. При этом для составления схемы трубопровода используют несколько способов:

• последовательная схема подключения источников потребления воды;
• коллекторная разводка трубопровода.

Если рассматривать последовательный принцип разводки труб водоснабжения, то он подходит только для домов, где водой пользуется небольшая семья до 3 человек.

Если же это большой двухэтажный частный дом, где установлено много сантехники и бытовых приборов, использующих водные ресурсы, то такой вариант водоснабжения не рационален.

Принцип укладки последовательной схемы водопровода заключается в прокладке трубы по всем помещениям в доме, где необходима подача водных ресурсов. Это может привести к тому, что при использовании сразу нескольких точек забора воды в крайней из них напор будет минимальным и не сможет в полной мере удовлетворить человеческие потребности.

Коллекторный способ разводки водопровода подразумевает подведение отдельной трубы к каждой точке водозабора. Благодаря этому обеспечивается подача воды с одинаковым давлением ко всем сантехническим проборам в частном доме.

Естественно, что коллекторный способ укладки водопровода намного дороже, так как придётся потратиться на дополнительные трубы. Однако полученная в итоге система водоснабжения оправдывает себя в процессе эксплуатации.

Но вне зависимости от выбранной схемы разводки водопровода он содержит следующие элементы:

Точки потребления водных ресурсов.
Насосная система, подающая воду в частный дом. От насоса прокладываются трубы под землёй, по которым вода будет подаваться к коллектору

Важно учитывать, что для предотвращения опустошения внутридомового водопровода от воды нужно установить обратный клапан.
Расширительный бак, который аккумулирует запас воды для поддержания стабильного уровня давления в системе.
Сразу за гидроаккумулятором целесообразно установить тройник с запорной арматурой. Благодаря этому можно сделать отдельные отводы для воды, используемой в домашних и технических целях.
Отвод, используемый для домашнего потребления, подсоединяется к водоочистительной системе из-за того, что вода со скважины может содержать различные примеси.
Сразу за системой фильтрации устанавливается тройник для разделения водопровода на горячее и холодное водоснабжение.
Трубу холодного водопровода подсоединяют к коллектору, распределяющему холодные водные ресурсы

Целесообразно установить на каждую линию отдельный запорный механизм.
Отвод горячего водопровода подсоединяют к водонагревательному устройству.
Труба после водонагревательного элемента подсоединяется к коллектору горячего водоснабжения.

Естественно, это обобщённая схема разводки водоснабжения частного дома и в разных ситуациях в неё могут входить дополнительные элементы.

Нюансы монтажа водопроводной системы

Самым шумным, пыльным и сложным считается этап прокладки труб водопровода, связанный с проделыванием отверстий в полу, стенах и других внутридомовых конструкциях для разводки трубопровода.

Все остальные мероприятия, связанные с порезкой, соединением и подключением изделий трубопрокатной промышленности не вызывают особых затруднений даже при выполнении своими руками.

Так что самостоятельное обустройство системы подачи воды в частном доме – задача, посильная для каждого домовладельца. Главное, иметь желание и упорно идти к поставленной цели, тогда можно решить любые проблемы.

Начальный этап работ

Любая прокладка водопроводных труб начинается с составления проекта. Схема должна быть качественно проработана, иначе система трубопровода не сможет функционировать должным образом. Это не значит, что проект должен стать чудом инженерной мысли – главное чтобы в готовой схеме вы легко ориентировались, чтобы при возникновении в процессе работы ошибок вы с легкостью смогли разобраться и быстро их решить.

В проекте обязательно должна присутствовать такая информация:

• Свойства почвы – ее тип, рыхлая она, каменистая или песчаная.
• Площадь земли, по которой будет прокладываться труба. Нужно рассчитать, чтобы всегда можно было рассмотреть количество развилок и входов.

Особенности соединений без пайки

Соединение пластиковых труб без пайки не потребует больших финансовых расходов. И доставать где-то дорогостоящее паяльное оборудование (очевидно, что оно есть далеко не у каждого) тоже не придётся.

Стоит признать, что сам процесс пайки кажется некоторым очень сложным. Человек должен уметь правильно обращаться с паяльным аппаратом, устанавливать нужное давление и температуру, подбирать припой. В общем, чтобы качественно спаять трубы, нужно знать действительно много нюансов.

Причём вместо паяльника предлагается использовать газовую горелку или зажигалку. Но и этот способ у некоторых может вызвать отторжение, так как здесь приходится иметь дело с открытым огнём.

Представим форс-мажорную ситуацию: случился прорыв пластикового водопровода. На то, чтобы вернуть ему герметичность методом пайки, может уйти много времени

А восстановление герметичности труб, соединённых без пайки, может быть осуществлено гораздо быстрее — это действительно важное преимущество
