Как должен стоять обратный клапан в насосной станции

Сборка пружинного обратного клапана своими руками

Самостоятельно собрать обратный клапан проблематично, так как необходимо определиться с выбором механизма и поиском деталей. Даже при условии владения навыками выполнения сантехнических работ, что даст возможность сделать герметичные соединения, никто не знает, качественные ли детали.

Изготавливая пружины для обратного клапана на заводе, используют специальную сталь. Направляющий шток повторяет движение подпружиненных запирающих дисков. Материалы, предназначенные для изготовления клапана, совместимы в работе механизма. Технические характеристики отвечают требованиям нормативных документов. Предоставляется гарантия.

Ставить ли обратный клапан

Стоит установить обратный клапан воды, иначе может:

• в частном доме, если отключится насос, вода может пойти в противоположном направлении;
• в квартире будет идти только горячая вода, так как в результате высокого давления горячая вода будет попадать в кран с холодной;
• на счетчиках воды будут накручиваться несуществующие кубометры воды в результате вибрации потока воды;
• горячая вода от бойлера будет уходить в противоположном направлении.

Как выбрать клапан для отопительного котла

Подбирая предохранительный клапан для отопления, руководствуются следующими соображениями:

1. Определяющим фактором для выбора предохранительного клапана является его давление срабатывания. Обычный стандарт для бытовых приборов, применяемых в системе отопления, согласно расчетам — 3 бара. Данный показатель связан с тем, что в большинстве индивидуальных замкнутых контуров с радиаторами, использующих циркуляционные насосы, транспортируется теплоноситель со стандартным напором 1,5 бара. Его колебания при нагреве до самых высоких температур могут достигать 2,5 бара, а предельный показатель более 3 бар говорит о перегреве теплоносителя и может стать критическим для полимерных трубопроводов (котел выдерживает значительно большие гидравлические нагрузки).
2. Среди моделей, представленных на рынке, масса изделий из Китая малоизвестных брендов. Хорошим соотношением цены и качества обладает российско-итальянский продукт Valtex, клапаны от итальянского производителя котлов Бакси. Многие известные поставщики электрокотлов с брендами Вайлант, Аристон, Бакси дополнительно выпускают сопутствующее оборудование, куда входят и предохранительные клапаны.
3. С точки зрения стоимости, удобства монтажа и функциональности лучше всего приобретать группу безопасности. В блок дополнительно входят манометр (позволяет контролировать процесс настройки и давление в системе) и автоматический клапан для стравливания воздуха в контуре.

Механизм

В конструкции перепускного клапана основными элементами являются пружина, шток и тарелка, на которую воздействует давление теплоносителя. В совокупности они должны формировать надежный механизм с точно рассчитанными параметрами. Главными из них являются условия срабатывания предохранительного клапана для системы отопления, подбор, установка.

Различают два этапа в работе устройства – время начала движения штока и полное открытие прохода для удаления излишка воды. Процентная разница значения давления между ними является основной характеристикой клапана. Кроме этого, она зависит от номинального значения давления в системе отопления.

• До 0,25 МПа – 15%;
• Свыше 0,25 МПа – 10%.

Чем выше рабочее давление, тем быстрее должно срабатывать устройство. При этом витки пружины предохранительного клапана для отопления не должны соприкасаться друг с другом.

Так как при долгом простое возможно «залипание» пружины, то в устройстве должен присутствовать механизм проверки его работоспособности (шток для ручного оттягивания пружины).

Подвод трубопровода

Перед тем как подбирать предохранительный клапан для системы отопления, нужно правильно определиться с его диаметром. Он не должен быть меньше самого подводящего патрубка. В противном случае гидравлическое сопротивление не позволит устройству нормально выполнять свои функции. Обязательно предусмотрена защита сбросного предохранительного клапана для системы отопления от промерзания – воздействие минусовых температур негативно влияет на работу.

Виды воздухоотводчиков

Для удаления воздушных пробок в центральной системе отопления предусмотрена установка сливных кранов на крайних радиаторах в каждой ветке. Вентильные краны дают возможность стравить воздух, вытесненный в крайнюю точку ветки при заполнении системы теплоносителем.

Автономные отопительные системы, а также новые радиаторы, подключенные к центральной теплосети, оснащаются особыми воздухоспускными клапанами. Различаются два типа устройств — автоматический клапан для выпуска воздуха и ручной клапан (кран Маевского).

Устройства подбираются с учетом принципа работы и удобства использования, монтируют их в тех местах отопительного контура, где максимально велик риск формирования воздушных пробок — на верхний коллектор каждого радиатора, в самой высокой точке отопительной системы.

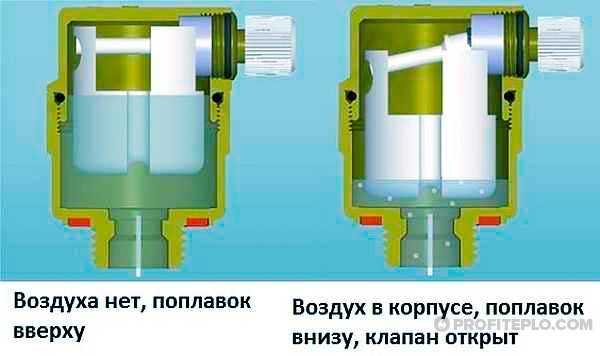

Автоматический отводчик воздуха

Автоматический воздушный клапан состоит из полого цилиндра, внутри которого расположен пластиковый поплавок. Устройство устанавливается вертикально, его внутренняя камера в нормальном состоянии заполнена теплоносителем, который под давлением поступает через отверстие в нижней части камеры. Автовоздушник оснащен игольчатым выпускным клапаном — именно к нему на рычаге прикреплен поплавок.

Когда в трубопроводе образуется воздушная пробка, она стремится к самой высокой точке радиатора или отопительного контура в целом. Если в этом месте установлен воздушный клапан, работающий в автоматическом режиме, теплоноситель из его внутренней камеры вытесняется газами. При вытеснении жидкости поплавок опускается вниз и открывает клапан, в результате чего стравливаются газы из трубопровода отопления, и камера вновь заполняется теплоносителем.

Обратите внимание! Клапан для автоматического сброса воздуха из системы отопления со временем заиливается, зарастает накипью. Это приводит к заеданию механизма, потере герметичности клапана – через него начинает просачиваться влага. Такое устройство требует замены — автоматические воздушники не подлежат ремонту

Такое устройство требует замены — автоматические воздушники не подлежат ремонту.

Количество автоматических воздухоотводчиков зависит от особенностей отопительной системы.

Устройство требуется для установки :

• в составе группы безопасности котельного агрегата на выходном патрубке водяной рубашки, где теплоноситель нагрет до максимальной температуры;
• на самой высокой точке вертикальных стояков — именно туда поднимаются и скапливаются газообразные вещества;
• на распределительные коллекторы теплых полов, чтобы можно было стравливать воздух из контуров;
• на П-образные петли из полимерных труб, которые обустраиваются для компенсации теплового расширения трубопровода.

Ручной отводчик воздуха

Спускной клапан с ручным управлением широко известен как кран Маевского. Это устройство не имеет подвижных элементов, поэтому долговечнее и надежнее автоматического.

Цилиндрический корпус воздухоотводчика снабжен наружной резьбой. Продольное сквозное отверстие в корпусе перекрывается винтом с окончанием в виде конуса. От центрального отверстия отходит канал круглого сечения.

Принцип работы крана Маевского предельно прост: выкручивание винта освобождает проход в боковой канал, благодаря которому скопившиеся газы выходят наружу через отверстие в корпусе. После удаления воздушной пробки винт закручивается на место.

Ручные воздухоотводчики в стандартном исполнении предназначены для монтажа на трубопровод. Но наибольшим спросом пользуются радиаторные краны Маевского, которые монтируются на приборы отопления секционного и панельного типа.

Воздухоотводчики основная задача

Устройство для сброса воздуха из системы отопления дает возможность удалять газы, скопившиеся в трубопроводе и радиаторах.

Завоздушивание системы происходит по ряду причин, в том числе :

• Из-за высокого содержания растворенных газов в теплоносителе, который не прошел специальную подготовку — деаэрацию. Растворимость газов зависит от температуры среды, и при нагреве теплоносителя воздух отделяется от воды и скапливается, формируя пробки.
• По причине чрезмерно быстрого заполнения контура теплоносителем жидкость в разветвленной сети не успевает вытеснить воздух естественным образом. Теплоноситель требуется заливать с нижней точки, чтобы воздух вытеснялся наверх и уходил через открытый клапан.
• Вследствие проникновения воздуха сквозь стенки полимерного трубопровода, если он выполнен из материала без специального антидиффузионного покрытия. При выборе труб этот момент следует обязательно учитывать.
• В ходе ремонтных работ, связанных с заменой элементов без полного слива теплоносителя – в этом случае ремонтируемый прибор отопления или контур отсекается от остальной системы, а затем подключается обратно.
• При потере герметичности.
• В результате коррозионных процессов — при взаимодействии кислорода с железом из молекулы воздуха высвобождается водород, который также скапливается в системе.

Чем опасен воздух в отопительной системе?

Растворенный в теплоносителе воздух постепенно выводит из строя стальные трубы и радиаторы, элементы котельного агрегата. Коррозионная активность воздуха, который был сначала растворен в воде, а затем выделился при нагреве, заметно превышает показатели атмосферного воздуха за счет повышенного содержания кислорода.

Скопившиеся в трубопроводе газы не только провоцируют или ускоряют коррозию металлических элементов, но и формируют воздушные пробки, которые мешают системе отопления полноценно функционировать :

1. Из-за газовых пробок ухудшается циркуляция теплоносителя, в серьезных случаях движение жидкости по трубам может быть полностью блокировано. В такой ситуации приборы отопления быстро остывают.
2. Воздушные пробки работают как теплоизолятор, и если газы скопились в верхней части батареи, она хуже прогревается и отдает помещению меньше тепловой энергии.
3. При наличии воздушных пробок движение теплоносителя по контуру отопления сопровождается громкими булькающими звуками и журчанием, что нарушает акустический комфорт в доме.
4. Циркуляционные насосы не рассчитаны на перекачку газов, при работе с завоздушенным теплоносителем подшипник и крыльчатка насосного агрегата изнашивается значительно быстрее.

Специальные воздухоотводные устройства позволяют решить проблемы, связанные с завоздушиванием системы отопления

Важно правильно подобрать клапаны для стравливания воздуха и грамотно определить места расположения этих элементов

Характеристики

DN диаметр проходного отверстия или номинальный диаметр. Он достаточно условный и не соответствует реальному проходному диаметру внутри трубы.

Надо также учитывать толщину стен трубы. Для примера ниже приведена таблица, из которой видно, насколько реальный проходной диаметр отличается от номинального прохода.

Условный проход DN, мм	Наружный диаметр, мм	Толщина стенки, мм	Истинный внутренний диаметр
150	159	8	143
150	159	5	159

Все размеры условных проходов прописаны в Межгосударственном стандарте соединения трубопровода и арматуры (Москва, Стандартинформ, 2006). Диапазон размеров обратного клапана колеблются в пределах 15-200 мм.

Варианты подключения станции

Подключать насосную станцию к трубопроводу можно двумя способами:

• Через скважинный адаптер. Это устройство, которое является своеобразным переходником между водозаборной трубой в шахте источника и тубами водопровода снаружи. Благодаря скважинному адаптеру удается сделать вывод магистрали из гидротехнического сооружения сразу ниже точки промерзания грунта и при этом сэкономить на устройстве кессона.
• Через оголовок. В этом случае придется позаботиться о качественном утеплении верхней части источника. Иначе в минусовые температуры здесь будет образовываться наледь. Система перестанет работать или порвет в одном из мест.

Классификация клапанов

Оборудование отличается по конструкции, материалу, величине. Каждый обладает своими особенностями при монтаже.

По конструктивным особенностям устройства бывают следующими:

• С запорным элементом подъемного типа. Клапан оборудован затвором, поднимающимся либо опускающимся с блокировкой водного потока. При поступлении жидкости запорная деталь идет вверх и пропускает ее. При снижении напора затвор направляется вниз и перекрывает обратный ход водяной струи. Перемещение механизма происходит с помощью пружины.
• С затвором шарового типа. Под напором шар сдвигается, и вода течет по системе. После падения давления перекрывающий элемент возвращается на место.
• С дисковидным запором. Диск блокирует обратный поток благодаря пружинному устройству.
• С двумя затворными створками. Они складываются под напором, а при снижении давления возвращаются назад.

В быту наиболее часто используется оборудование с механизмом подъемного типа. Его несложно отремонтировать, заменив пружину.

Приспособления изготавливаются из различных материалов. Латунные элементы не подвержены коррозии, легко обслуживаются, устанавливаются на все виды труб. Блокирующие устройства в чугунном корпусе применяют не так часто. Этот материал ржавеет, на нем довольно быстро оседают отложения. Такие клапаны подходят только для широких магистралей.

Большая часть элементов монтируется с помощью муфтового соединения. Для этого понадобится два переходника с резьбой, подбираемые по сечению трубопроводной системы. Могут быть применены и фланцевые соединения, стягиваемые болтами. Этот тип креплений используется для небольших устройств, когда на трубах не хватает места для другой фиксации. Ими обычно оснащают клапаны из чугуна большого сечения.

От совокупности этих параметров, а также бренда, зависит цена изделия. Средняя стоимость – 700 рублей.

Советы и рекомендации специалистов

Чтобы не допустить ошибок при монтаже, рекомендуем прочитать советы специалиста:

• Направление стрелки на корпусе клапана и направление потока жидкости в водопроводе должны совпадать.
• Устройство надо монтировать в тех местах, где есть удобный доступ. Это необходимо, чтобы в дальнейшем можно было провести осмотр или ремонт обратного клапана.
• Перед монтажом проверьте устройство на герметичность.
• У клапанов из стали и латуни более длительный период эксплуатации. Так как они более устойчивы к коррозии и перепадам давления.
• Устанавливать следует после прибора учета.

Чтобы обратный клапан для воды, установленный в системе водоснабжения мог правильно функционировать длительный срок. Необходимо производить монтаж по правилам, указанным в инструкции

Проверка линии питания

Предварительная диагностика подразумевает изъятие устройства из скважины, кратковременная работа «на сухую» и наблюдение за вращением вала. Характер звучания двигателя тоже нужно определить. На мотор не должна оказываться какая-либо дополнительная нагрузка. Неравномерное звучание, различные потрескивания или шелестение категорически запрещаются.

Проверка насоса должна выполняться без переподключения к сети. Размер и сечение провода должны соответствовать характеристикам элемента, эксплуатируемого в повседневной работе. Это обусловлено тем, что снижение показателей напряжения на линии больше 30-50 метров может оказаться значительным. Также не следует исключать возможность перелома жил, повреждения изоляционной прослойки, дефекты защитно-пускового механизма.

Для начала нужно снять какую-то жилу из кабеля с клеммной колодки устройства и выполнить замер питания, показатель которого не должен быть ниже значений, указанных в документах на насос. В случае, когда напряжение существенно снижено, лучше установить более качественный провод. Необходимо дополнительно определить показатель сопротивления между жилами, а также в каждой из них по отдельности. Если все в порядке, измерительный прибор не будет реагировать, если в том же диапазоне даются какие-либо показания, значит в цепи присутствует пробой. Зачастую повреждения изоляции возникает в проводах из ПВХ пластмассы. Показатель сопротивления наиболее токоведущих жил поможет прояснить возникшую проблему детальнее, исключить воздействие переходных сопротивлений на установленных клеммных зажимах. Будет нелишним определить исправность защитного автомата.

Как выбрать клапан для домашнего трубопровода

Во время приобретения защитного устройства для установки на трубопроводе, нужно учитывать несколько особенностей, тогда устройство будет радовать хозяина своими техническими особенностями. Предлагаем вам рассмотреть несколько простых правил.

Перед тем как приобрести, внимательно изучите конструкцию соединительных элементов устройства

Очень важно чтобы диаметры трубопровода и обратного клапана совпадали. В нынешних бытовых условиях, большинство предпочитает использовать муфтовые варианты, так как большая часть водопроводных систем собирается данным способом соединения.
Проанализируйте принцип действия обратного клапана

Если вам не хватает знаний, проконсультируйтесь с продавцом, либо обратитесь к документации, если изделие является фирменным. При выявлении каких-либо неисправностей или нарушений от покупки лучше отказаться.
В случае необходимости покупки шарового, фланцевого или межфланцевого механизма для насоса либо других технических нужд, обязательно сравните их возможности с особенностями среды, в которой они будут работать.
Материал, из которого выполнена конструкция, должен выбираться исходя из технических характеристик водопровода: для полипропиленовых конструкций подойдет пластик. Если же обратный клапан должен устанавливаться на горячем трубопроводе, оптимальным вариантом будет выбор устройства изготовленного из прочного металла, так как большинство пропиленовых конструкций неустойчивы к высоким температурам.
Латунные изделия являются идеальной альтернативой всех непрочных конструкций. Изделия из этого материала хорошо защищены от различных температурных и механических деформаций, более того, большинство конструкций имеют шариковый способ действия.

Внимание! Все устройства защиты от гидроударов в трубопроводе надо приобретать с умом, при выборе учитывая ряд функциональных особенностей, а не только правила подбора

Нужен ли клапан в квартире?

Желателен, если установлен бойлер. Обратная арматура будет противодействовать утечке горячей воды к соседям.  Также если стоит счетчик на воду. Зачастую в сам прибор измерения воды уже встроен клапан, чтобы не давать устройству «скрутиться» в противоположном направлении. Но поскольку эти встроенные клапаны очень низкого качества,  лучше отдельно поставить  добротный сразу после установки счетчика воды. В квартирах давление в трубах с горячей и холодной водой зачастую отличается. Клапан поможет и здесь. Из-за ошибок при монтаже канализации постоянно существует возможность затопления жилья отходами из канализации. Особенно в зоне риска жители первых этажей.

Если помещение обогревается при помощи котла, есть вероятность, что изменится давление в системе, в контур попадет воздух либо возникнут другие неисправности, при которых поток горячей воды сменит направление. Если обратный клапан установлен не будет, ситуация непременно приведет к серьезной аварии.

Правила установки обратного клапана

Последовательность выполнения монтажных работ определяется способом крепления конкретной модели. Наиболее простая – межфланцевая модель. Ее установка производится исключительно по направлению движения воды. В случае муфтового крепления достаточно соединить клапан с трубопроводом посредством муфты с уплотнением.

Межфланцевая модель

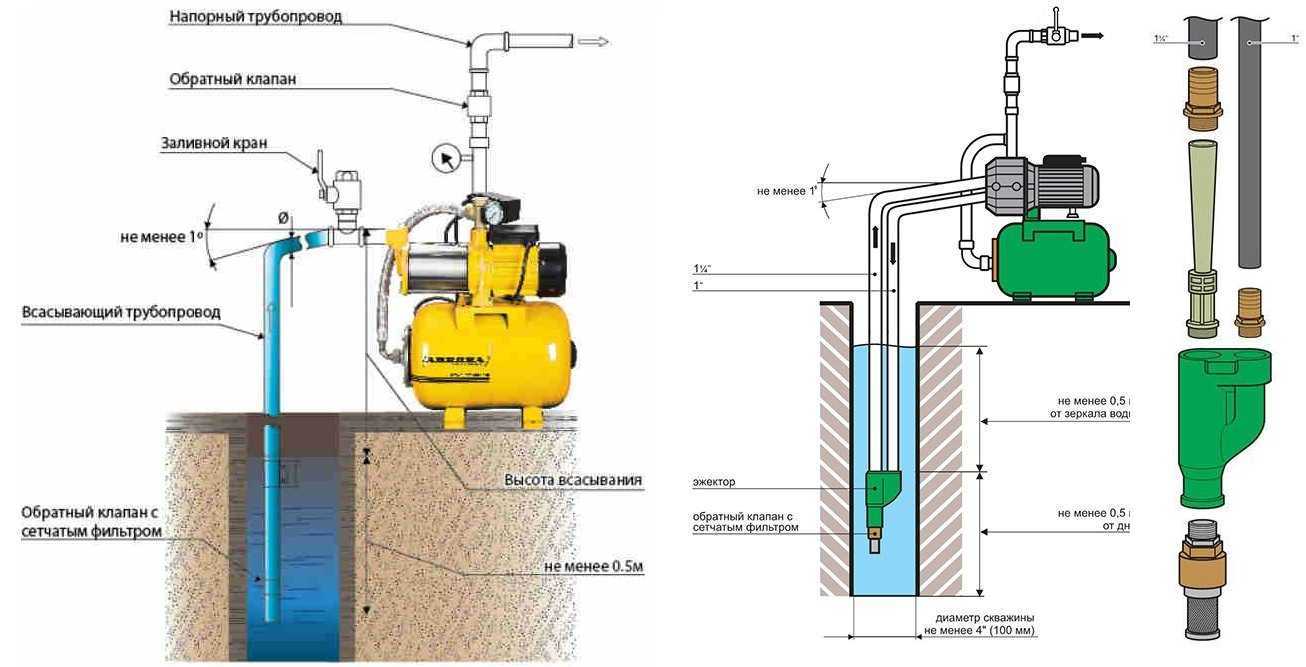

Как монтируются обратные клапаны для насосных станций?

Наличие насосной станции предполагает два возможных места установки:

• непосредственно перед насосной станцией;
• на всасывающей трубе сразу после храповика.

Установка перед насосной станцией

Процесс монтажа Выбрав первый вариант установки клапана, следует обязательно предусмотреть сгон на случай, если после некоторого периода эксплуатации потребуется выполнение ремонтных работ. Если подсоединение к всасывающей трубе выполнено после храповика, от сгона можно оказаться. В случае если трубопроводная система работает, то, выбрав место монтажа:

• разрываем трубопровод в месте установки изделия;
• соединяем клапан с одной частью трубы;
• при помощи сгона соединяем со второй частью.

Кран для слива воды

Причины появления воздуха в скважине для воды

Как правило, с проблемой попадания воздуха в воду сталкиваются домочадцы, использующие небольшие объемы воды из источника или при сезонном применении насосного оборудования. Причинами этого явления могут быть следующие неполадки в системе:

Вышел из строя подсос воздушной массы в месте всасывания воды. Проблема не решится, пока не полностью не заменить трубопровод со всеми необходимыми деталями. Убедиться в исправной работе просто – достаточно прокачать воду в трубопроводе, например, в ванной.
Поломка самого насосного оборудования из-за нерегулярного или некачественного обслуживания. Пузырьки воздуха образуются в результате непрочного сальникового уплотнения. Решение проблемы – разобрать рабочий узел станции и устранить поломку.
Недостаточный уровень наполнения колодца при большой выкачке. Бурение новой скважины, приобретение менее мощного насоса, уменьшение объемов применяемой воды – могут решить проблему

Однако, при бурении нового колодца важно не достичь того же водоносного слоя, где вероятность снова завоздушить систему очень высока.

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Особенности устройства насосной станции

Автономное водоснабжение на базе насосной станции включает комплекс устройств, обеспечивающих автоматическое поступление воды в дом. Чтобы организовать комфортное автономное водоснабжение, необходимо выбрать подходящий насосный агрегат, правильно подключить его и настроить.

Если установка выполнена правильно и соблюдаются требования по эксплуатации, она прослужит очень долго. В доме всегда будет чистая вода под давлением, позволяющим использовать современные приборы: от обычного душа и стиральной машинки до посудомойки и джакузи.

Насосная станция состоит из трех основных элементов:

• насоса, который подает воду;
• гидроаккумулятора, где вода хранится под давлением;
• управляющего блока.

Насос закачивает воду в гидроаккумулятор (ГА), который представляет собой резервуар с внутренней вставкой из эластичного материала, который часто называют мембраной или грушей из-за его формы.

Задача насосной станции – обеспечить постоянное поступление воды в дом при достаточно высоком уровне напора в водопроводной системе

Чем больше воды в гидроаккумуляторе, тем сильнее сопротивляется мембрана, тем выше давление внутри емкости. Когда жидкость поступает из ГА в водопровод, давление снижается. Реле давления фиксирует эти изменения, а затем включает или отключает насос.

Работает это так:

1. Вода заполняет гидробак.
2. Давление поднимается до верхнего установленного предела.
3. Реле давления отключает насос, поступление воды прекращается.
4. Когда включают воду, она начинает убывать из ГА.
5. Происходит снижение давления до нижнего предела.
6. Реле давления включает насос, бак наполняется водой.

Если убрать из схемы реле и гидроаккумулятор, насос нужно будет включать и отключать каждый раз, когда открывают и закрывают воду, т.е. очень часто. В результате даже очень хороший насос быстро сломается.

Использование гидроаккумулятора обеспечивает владельцам дополнительные бонусы. Вода в систему подается под определенным постоянным давлением.

Все комплектующие и материалы, необходимые для подключения, следует подготовить заранее. Они должны соответствовать по размеру патрубкам имеющегося оборудования, для успешного монтажа могут понадобиться переходники

Кроме того, в резервуаре хранится некоторый (около 20 литров), но нужный запас воды, если оборудование перестанет работать. Иногда этого объема хватает, чтобы протянуть до устранения возникшей проблемы.

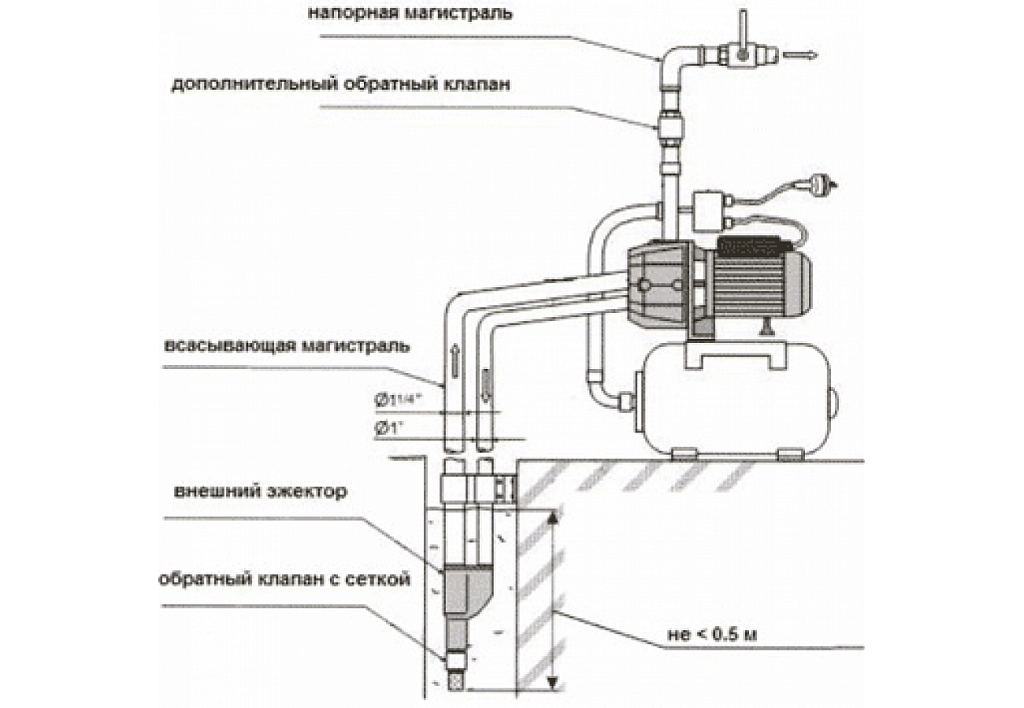

Как монтируются обратные клапаны для насосных станций

Обратный клапан для совместной работы с насосной станцией следует выбрать на этапе составления проекта. В некоторых моделях насосов такие затворы включены в конструкцию, для остальных существует несколько правил:

• Для насосов вакуумного типа (всасывающих) затвор монтируется на выходе насоса, до гидроаккумулятора.
• При большой глубине скважины и при большом расстоянии от скважины на поверхности следует установить дополнительное устройство на водозаборе.
• Для напорных насосов, опускаемых в скважину, затвор монтируется на выходной патрубок.

Кроме того, при монтаже следует строго соблюдать направление потока, указанное на корпусе, и тщательно уплотнять все соединения.
