Монтаж полипропиленовых труб своими руками: технология работ

Пайка полипропиленовых труб

Паяльник для полипропиленовых труб с цилиндрическим нагревательным элементом

Шаг 1. Состыкуйте подготовленную для пайки трубу с соответствующим фитингом «всухую». Если она входит в него свободно – значит, вы столкнулись с браком или изделиями низкого качества. Паять их друг с другом нежелательно – впоследствии данное соединение в линии водопровода будет протекать.

Трубу нужно состыковать с фитингом

Шаг 2. Специальными ножницами отрежьте кусок трубы нужной длины.

Резка трубы

Шаг 3. Зачистите торец полипропиленовой трубы.

Шаг 4. Обезжирьте и насухо вытрите конец полипропиленовой трубы, предназначенной под пайку.

Обезжиривание конца трубы

Шаг 5. Отметьте маркером, на какую глубину отрезок трубы войдет в фитинг.

Отмечается глубина входа в фитинг

Шаг 6. Подберите насадку под внешний диаметр трубы и внутренний фитинга, установите на нагревательный элемент аппарата для пайки.

Шаг 7. Включите инструмент, установите на нем температуру +260°С и дайте прогреться. Когда аппарат для пайки будет готов – зажжется соответствующая лампочка на нем.

Включение паяльника

Шаг 8. Одновременно зафиксируйте на соответствующих концах насадки фитинг и полипропиленовую трубу. При этом они должны быть сразу повернуты в правильном направлении.

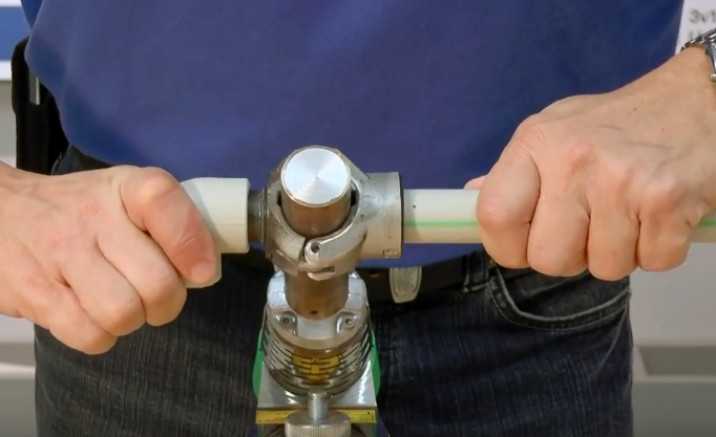

Фиксация трубы и фитинга

То же, но вблизи

Шаг 9. Труба и фитинг должны прогреваться при температуре +260°С от 5 до 12 секунд, в зависимости от диаметров изделий.

Шаг 10. После этого снимите с насадки трубу и фитинг, вставьте один в другой. Чтобы повернуть и правильно сориентировать изделия друг относительно друга, у вас будет около 4-5 секунд. Затем в течение некоторого времени держите трубу и фитинг неподвижно, чтобы они надежно спаялись.

Труба помещается в фитинг

Таблица, показывающая зависимость времени нагрева и фиксации при пайке полипропиленовых труб от их диаметра

Разрез, показывающий пример качественной пайки полипропиленовых труб

После этого соединение полностью готово к монтажу. А пускать по нему воду можно уже через час после завершения пайки. При качественных материалах и инструменте, а также при полном соблюдении инструкций у вас получится соединение с высочайшей степенью прочности и герметичности.

Водопровод из полипропилена своими руками

У полипропиленовых труб много преимуществ

Маркировка на трубах из полипропилена

PPR-трубы

Армированные полипропиленовые трубы

Полипропиленовые трубы с алюминиевым армированием. Также известны как Stabi

Трубы, армированные стекловолокном, для отопления

SONY DSC

PN10

PN16

PN20

PN25

Таблица типовых размеров труб из полипропилена марок PN10, PN20 и PN25

Закрытый монтаж трубопроводов

Открытый монтаж трубопровода

Короб для труб своими руками

Последовательная разводка труб

Параллельная разводка водопровода

Схемы подключения водозаборной арматуры

Демонтаж старого водопровода

Разметка труб и фитингов водопровода из полипропилена

Установка клипс

Сборка основных линий

Монтаж трубопровода из полипропилена

Процесс монтажа водопровода

Установка подводящих труб и арматуры

Паяльник для полипропиленовых труб с плоским нагревательным элементом

Пальник для полипропиленовых труб с цилиндрическим нагревательным элементом

Трубу нужно состыковать с фитингом

Резка трубы

Обезжиривание конца трубы

Отмечается глубина входа в фитинг

Включение паяльника

Фиксация трубы и фитинга

То же, но вблизи

Труба помещается в фитинг

Разрез, показывающий пример качественной пайки полипропиленовых труб

Схема устройства полипропиленовой трубы

Полипропиленовые трубы MeerPlast и соединительные детали к ним (фитинги)

ПП изделия подходят для устройства отопительных систем

Водопровод из полипропиленовых труб

Демонтаж водопровода

Короб из гипсокартона в ванной комнате

Установка счетчиков воды

Принцип работы с механическим стационарным сварочным аппаратом — паяльником

В целом технология работы со стационарным оборудованием для сварки пластиковых труб практически не отличается от работы с ручным паяльником. При этом процесс сварки происходит точно так же, разве что, торцевые срезы получаются очень ровными и выполняются с помощью пилы. Ну и, конечно, прижим рабочих поверхностей выполняется специальными захватами. Такая машина производит стыковую сварку труб ПП.

Встроенный в аппарат управляющий блок контролирует степень нагрева поверхностей при сварке и отключает нагреватель по достижении заданных показателей.

Стоит отметить, что работа на таком оборудовании позволяет выполнить сваривание полипропиленовых труб очень быстро и качественно. К тому же, автоматизированная система позволяет задать точные температурные показатели процесса сваривания. Особенно большое значение такой фактор имеет при монтаже отопительной системы.

Что нужно знать о полипропиленовых трубах?

Технологию сварки (или пайки – оба термина одинаково применимы) обеспечивают свойства полипропилена – технического полимера универсального назначения. Он легкоплавкий, но после остывания и отвердевания возвращает характеристики прочности и герметичности.

Трубы отличаются диаметром, толщиной стенки, цветом, характеристиками. Благодаря разбросу диаметров –16-110 мм – можно внедрить любое техническое решение.

Для благоустройства частных владений применяют изделия небольшого диаметра, чаще всего до 40 мм, реже – до 63 мм. Остальные трубы относятся к магистральным и имеют свои особенности монтажа

На окраску полимера можно не обращать внимания, так как он выбирается производителем по своему усмотрению, однако цвет полосок имеет значение:

синие – для холодного водоснабжения;
красные – для горячего водоснабжения и отопления.

Однако основная информация, на которую следует опираться при покупке и пайке труб, указана на маркировке. Полипропиленовый трубный материал обозначается буквенными сочетаниями PPR, PP-H, PP-B, PPRC.

Схема, с помощью которой можно расшифровать маркировку. Буквенно-цифровые сочетания сообщают о типе трубы, диаметре, толщине стенки, допустимом давлении – то есть о значениях, принципиально важных для пайки

Классификация по номинальному давлению, максимально допустимому для монтажа в конкретных условиях, помогает подобрать изделия для систем домашнего или промышленного назначения.

Исходя из этого выделяют 4 типа труб PPR:

PN-10 (с номиналом 1,0 МПа) – предназначены для транспортировки холодной воды. Иногда их используют для устройства теплого пола, при условии, что теплоноситель не нагреется свыше +45 °С.
PN-16 (с номиналом 1,6 МПа) – используются для сборки систем горячего/холодного водоснабжения. Максимально допустимая температура – +60 °С.
PN-20 (с номиналом 2,0 МПа) – выдерживают температуру до +80-90 °С в трубопроводах, защищенных от гидроударов.
PN-25 (с номиналом 2,5 МПа) – подходят не только для автономного, но и для централизованного водоснабжения. Рекомендуемая максимальная температура – +95 °С, но выдерживают и выше.

Лучше переплатить и приобрести надежные трубы с чуть превосходящим значением, чем сэкономить и взять материал, ограниченный температурными параметрами.

При изготовлении труб применяется принцип: чем выше температура теплоносителя и давление в системе, тем толще стенки.

Таблица, с помощью которой, зная наружный диаметр трубы, можно определить толщину стенки и внутренний диаметр. При этом имеет значение и тип изделий по номинальному давлению

Это минимальные знания, которые нужны для правильного применения PPR труб. Переходим к краткому описанию процесса.

Инструменты, которые понадобятся

Для пайки полипропиленовых труб применяется специальное оборудование пайки. Можно приобрести это устройство в любом магазине стройматериалов, цена от 100 долларов. Самые простейшие аппараты имеют мощность нагревательной части примерно 800 Вт, этого хватает для монтажа коммуникаций в квартире либо установки в доме. Профессиональные паяющие устройства имеют регуляторы режима температуры с показателем до 1-5 градуса. На показатели пайки мощность никак не влияет, она определяет только время нагрева элемента до нужной температуры.

Обычный паяльник для полипропиленовых труб имеет в наличии насадки сечением 20, 25 и 32 миллиметра. Этот диаметр подойдет для обычных соединений, муфт. Насадки считаются элементом нагревательного элемента, и оборудованы гильзой, оплавляющей наружную часть трубы, и дорн для поверхностей соединяемых изделий внутри. Отлично, когда насадки имеют тефлоновое покрытие, оно сохраняет их от воздействия расплавленной пластмассы, облегчает выбор плавленой арматуры, повышает характеристики сварки. Паяльник – это главный инструмент, который нужен для укладки полипропиленовых изделий, но помимо него еще будут нужны:

Карандаш – для разметки стен и изделий установки.
Рулетка – для замеров нужных диаметров изделий.
Торцеватель для армированных изнутри труб.
Острый нож – для спиливания фаски с трубы во время пайки.
Ножовка по металлу – с условием отсутствия особого ножа для пропиленовых труб.
Шеймер армированных внешне моделей.
Обычный уровень.

Большое внимание необходимо уделить резке во время прокладки. Наилучшим инструментом для этого будут специальные стальные ножницы хорошего качества

С их помощью трубы отрезаются ровно, под прямым углом. Это сэкономит время во время установки и сделает процедуру гораздо проще. Зачастую изготовители вводят эти ножницы в комплектацию аппарата для пайки труб, поэтому при выборе паяльника желательно присмотреться к содержимому устройства.

Правила работы с паяльником:

Паяльник ставят на ровную поверхность. Особыми ключами крепят насадки необходимых размеров. Насадка, необходимая для пайки на стене, крепится с края.
Отдельные элементы трубопровода складываются на установленном четко паяльнике. Во время сборки цепей, на стене монтаж удобно делать с помощником.
Работы происходят лишь после полного нагрева паяльника. Для прогрева до 270 градусов ему нужно до 20 минут. Более конкретно данная цифра описана в инструкции к устройству.
Паяльник не выключают из сети в течение всего процесса установки.
Два соединяемых элемента нагревают одновременно.
Остатки пластмассы с насадки убирают тут же по завершении пайки при помощи брезентовой ветоши. Убирать остывшие насадки нельзя.

Инструкция пайки

Включается паяльное устройство на обогрев. Обычные механизмы имеют в наличие 2 индикатора – включения и терморегулятора устройства. Индикаторы не тухнут во время нагрева паяльника, спустя 20 минут потухает индикатор терморегулятора. Это говорит про то, что паяльник прогрелся и готов к эксплуатации.
Паяльник использует больше энергии при первом включении, насадка зачастую оказывается прогретой сверх нужной температуры. Поэтому лучше всего дождаться второго включения и выключения индикатора регулятора температуры, а после начинать работу.
Вымеряется кусок трубы нужного размера. Размер берется с запасом, с учетом глубины фитинга и насадки.
Отмеренный участок изделия, отрезается ножовкой по металлу либо специальными ножницами.
Выбирается необходимый по размеру фитинг – его внутренний размер в не остывшем виде обязан быть шире наружного сечения трубы.
Вытирается от пыли раструб фитинга и наружная часть трубы, обезжиривается спиртом или мыльным раствором и просушивается.
Элементы укладываются на насадки паяльного устройства. Труба устанавливается вовнутрь гильзы насадки, а фитинг надевается на дорн.
Элементы на паяльнике удерживаются в течение необходимого времени.
Элементы убираются с паяльника и объединяются между собой без поворотов по оси. Это происходит с небольшим нажимом. Труба устанавливается в фитинг на максимальную его глубину. Крепеж является прочным после полного застывания пластмассы.
Если на краях раструба появился сплошной наплыв в форме валика на полной окружности, то этот обозначает, что соединение сделано правильно.
При выдерживании периода охлаждения не нужно делать поворот трубы либо ее изгиб. Если крепеж имеет угол либо смещен, то его необходимо отрезать и сделать заново.

Процесс пайки и монтажа

Когда мы учимся паять полипропиленовые трубы, делая это впервые, возникает масса вопросов о проведении монтажа. Давайте разберем некоторые нюансы данного мероприятия и в деталях обсудим ход работ.

Прежде чем приступить к работе, стоит учесть некоторые правила пайки полипропиленовых труб:

Наметьте план проведения водопровода;
Заранее нарежьте отрезки нужно длины, чтобы потом не отвлекаться на это;
Температура паяльника для полипропиленовых труб составляет 260 градусов Цельсия, поэтому паяльник включите заранее, подождав 15-20 минут;
Концы заготовленных отрезков будущего трубопровода и фитинги обработайте спиртом, чтобы обезжирить поверхность и повысить герметичность спайки;
Сделайте пометки маркером, отступив от конца трубы 1,5-2 миллиметра, так проще спаивать полипропиленовые трубы, если вы новичок.

Разнообразные фитинги и переходники для работы с полипропиленовыми трубами

После завершения подготовки, можно смело приступать к последующей работе. Для скрепления отдельных участков водопровода, применяется фитинг: муфты, тройнички, уголки, краны и прочие, ими нужно запастись на этапе составления плана.

Итак, паять трубы из полипропилена нужно следующим образом, фитинг вставляется в насадку на паяльнике большего диаметр, трубка вставляется в меньшую насадку. После этого мысленно отсчитайте 20 секунд (за это время стыки размягчаться до нужного состояния) и соедините фитинг с трубой. Не стоит сразу отпускать стык, подержите 10 секунд, при этом выравнивая стык. На этом процесс окончен, смело беритесь за следующий участок. Так и проходит вся пайка пп труб, вплоть до окончания работы.

Пайка без паяльника

Сваривать полипропиленовые трубы без паяльника возможно. Лучший способ для этого — использование газовой горелки. Сложность работы в таком случае возрастает, но не слишком.

Тонкость заключается в том, чтобы поочередно нагревать внутреннюю часть фитинга, направляя струю пламени вовнутрь, а затем обжигать и конец трубки. После этого, как и с паяльником, вставляем трубку в фитинг и ждем некоторое время, выравнивая стык, пока он не затвердеет.

В случае с горелкой, температура пайки полипропиленовых труб не изменяется, все те же 260 градусов Цельсия. Но помните, регулировать этот момент не получится, и действовать нужно правильно, так что лучше сначала потренироваться на обрезках.

ПОСМОТРЕТЬ ВИДЕО

Ремонт водопровода из полипропилена

Важно сказать, как поступать в ситуациях, когда водопровод из полипропилена нужно ремонтировать. Ремонт полипропиленовых труб в труднодоступных местах, проводится путем вырезания поврежденного участка и сшивания только фитингом

При этом в девяти случаях из десяти подлезть паяльником нельзя. В подобной ситуации отогните трубу и нагрейте сначала один участок, а затем другой, действуя последовательно. Не бойтесь применять силу в разумных пределах, так как полипропиленовый материал довольно гибок.

Говоря о ремонте, можно также клеить полипропилен специальными смесями или клеем, но такой стык менее надежен, лучше прибегать к традиционному методу горячей спайки.

Не соблюдение времени нагрева трубы

Контактная сварка полипропиленовых труб производится с помощью сварочного аппарата. Прибор состоит из гильзы и дорна, которые плавят наружную и внутреннюю поверхности раструба.

Время нагрева — ахиллесова пята каждого второго сварщика полипропиленовых труб. ППР трубы должны находиться строго определенное время в сварочном аппарате (он же паяльник). Редкий мастер соблюдает рекомендации производителя. Температуру, количество секунд/минут. Даже если заявляет, что профи.

Для каждого диаметра трубы в сварочном аппарате предусмотрено свое время нагрева

Грамотный специалист следит, сколько времени труба находится в аппарате. Смотрит температуру. Показатели указаны в нормативах и требованиях. Перечислены в инструкциях. Доморощенные монтажники определяют время на глаз. Повышая риски поломки. Стыки дают сбой после установки, либо спустя несколько месяцев-лет.

Есть набор методов, которыми производится пайка полипропиленовых труб своими руками. Время нагрева, рекомендации, числовые значения указаны производителем в инструкции к пайке. Если изделия находились на сварочном аппарате недостаточно, произойдет протекание или расстыковка.

Сварка труб в неудобном месте

Иногда возникает необходимость сварки в существующем трубопроводе, расположенном в труднодоступных местах. Сварку выполняют малогабаритным ручным аппаратом, с его помощью нагревают отрезки трубы на несколько градусов выше необходимой температуры. Далее прогревают соединительные элементы и быстро стыкуют с трубой. Температура ее за это время снизится до нормы.

Холодная сварка полипропилена

Холодная сварка – это соединение элементов клеем и эпоксидной смолой. Используют клей LN-915 и его модификации. Состав наносят равномерно на стыки, соединяют элементы, выдерживают 3 минуты, удаляют излишки клеевой массы. Трубопровод укладывают на ровную поверхность, оставляют на 6 часов для высыхания. Таким способом присоединяют и фитинги. Проверку соединения на герметичность проводят через сутки. Клеевое соединение используют только в трубопроводах холодной воды.

Специфика сварки

Возможность сварки полипропилена обусловлена его пластичностью при нагреве. Нагревая детали на определенную глубину и соединяя их, мы получаем герметичный шов в местах их соприкосновения. Для сварки используют сварочные аппараты. Они простые в использовании, не требуют особых навыков в работе. Их можно применять в жилом помещении, обеспечив его проветривание.

Полипропиленовые трубы подходят для водопровода, проложенного открытым способом. Они имеют красивый внешний вид, не искажают интерьер помещения. Для бытовых нужд применяют изделия диаметрами 20, 25, 32, 40 мм. В основном предназначены для прокачки холодной воды, вариант с армированными стенками подходит для горячего водоснабжения.

Маркируются они обозначением PN и цифрами, что указывает на сферу их эксплуатации.

Маркировка имеет следующий вид:

PN10 подходят для прокачки воды температурой 45 0С под давлением 10 атм.
PN16 используются в системах, где температура жидкости 60 0С и давление 16 атм. Это водопровод холодной воды.
Трубы марки PN20 допускают пропуск жидкости под давлением 20 атм с температурой 95 0С. Это отопление и горячий водопровод, подогрев полов.
PN25 — изделия, подвергаемые давлению 25 атм и температуре 95 0С. Применяются в системах подачи горячей воды и отопления, магистральных трубопроводах.

На месте поворота или разветвления полипропиленового трубопровода устанавливают фитинги, так как его невозможно изгибать.

Это:

переходники;
отводы, имеющие различные углы поворота;
муфты с резьбой и без нее;
крестовины, тройники, заглушки;
краны, вентили, хомуты.

Выбирая фитинги нужно учитывать следующие характеристики – внутренний диаметр и толщину стенок. Значения должны совпадать с параметрами присоединяемых труб.

Какие трубы подойдут именно вам

Чтобы выбрать полипропиленовые трубы необходимо знать:

условия, в которых трубы будут эксплуатироваться;
давление жидкости в системе и ее температуру;
необходимую пропускную способность изделия, которая определяет рабочий диаметр.

Полипропиленовые трубы имеют специальную маркировку, зависящую от назначения изделия.

PPH
– вентиляция, холодное водоснабжение.
PPB
– системы холодного водоснабжения, отопление.
PPR
– системы горячего и холодного водоснабжения, отопление.

Трубы с маркировкой PPR
– универсальны. Поэтому наиболее востребованы. Они имеют высокую устойчивость как к высоким, так и к отрицательным температурам.

Технология работы

Главным достоинством использования пластмассовых коммуникаций для поведения и отведения воды, является возможность установки своими руками и использования уже спустя 30 минут после окончания работ. Существуют следующие способы монтажа полипропиленовых труб:

Наружный;
Скрытый.

В квартире чаще можно встретить водоснабжение скрытого типа – где трубы уходят в стенку. Это более удобный вариант по эксплуатации, но его сложнее осуществить без помощи мастера. В частности, потому что требуется разрушать стену. Поэтому большей популярностью пользуется монтаж трубопровода наружным способом.

Фото — открытые трубы

Также схема установки зависит от системы отопления и водоснабжения. Она может быть однотрубная, двух трубная и комбинированная.

Инструкция, как осуществляется монтаж однотрубной системы отопления из полипропиленовых труб:

Для начала выполняется проектирование системы. В однотрубной схеме используется отопительный аппарат (скажем, котел), радиаторы, трубопровод, бак для воды и дополнительные установочные элементы;

Далее, производится подключение котла. На магистральную трубу нужно установить термостат и другие устройства для защиты водопровода. Учтите, что в самой низкой точке стояков потребуется установить ручку слива воды. Это понадобится во время проведения ремонта или при необходимости перезалить воду; На подающие трубопроводы нужно установить насос и фильтр, которые будут переносить нагретую воду из теплоносителя по однотрубной системе отопления; Когда система отвода теплой воды готова, нужно соединить между собой полипропиленовые трубы. Их центруют в зажимах, которые помогут обеспечить максимальную ровность среза. После этого ножницами коммуникация разрезается до нужного размера. Место среза зачищается обезжиривающими составами и затирается наждачной бумагой для получения идеально ровной поверхности. Правила СНиП по установке полипропиленовых труб гласят, что обязательно нужно делать фаску. Она выполняется размером 2 мм под углом 45 градусов специальным станком или фаскоснимателем;

После готовятся фитинги и нагревательный инструмент, которым будет осуществляться монтаж полипропиленовых труб. Паяльник или муфта включаются в сеть и нагреваются до определенной температуры. В это время в трубу вставляется подходящая по размеру насадка. Диаметр может отличаться на 1 мм, но не более. Хомутами насадка затягивается на трубе и нагревается паяльником. По истечению определенного времени (этот показатель определяет диаметр трубы и толщину стенок) инвертор отключается, в насадку устанавливается второй отрезок трубы

Последовательность действий не меняется, при этом учитывайте, что на поворотные элементы может потребоваться большее время для соединения;

После нагревания нужно осторожно снять трубы с фитинга, но прокручивать и пережимать их нельзя – можно нарушить герметичность соединения и тогда придется снова обрезать полипропилен; Вся система от радиатора до теплоносителя устанавливается на поддерживающие кронштейны, но у колодца и стены нужно оставить трубы как бы на весу. Среднее расстояние кронштейнов – 20 сантиметров. Это поможет защитить систему от перегрузки при работе

Это поможет защитить систему от перегрузки при работе.

В зависимости от выбранной схемы может меняться принцип подключения котла или бойлера и труб, но соединение полипропиленовых отрезков практически всегда выполняется по одному принципу.

Особенности работы с полипропиленом:

Угол наклона подбирается согласно требованиям СНиП и ЕНиР. Это очень важный момент, без которого работа водопровода не будет эффективной;
Нужно придерживаться температуры плавления полипропилена и не передерживать соединения по времени;
Для охлаждения пластика требуется буквально несколько минут, но на этот период нужно обеспечить полную неподвижность коммуникации.
