Как правильно пробить скважину желонкой своими руками?
Главная цель работы – заглубить трубы (а их лучше использовать отрезками по 1-2 метра). Поэтому при бурении, можно каждый раз не вынимать содержимое желонки на поверхность (особенно на мягких, песчаных почвах). Это будет слишком долго и трудно. Прибор просто рыхлит грунт, пропускает его через себя, а трубы медленно опускаются всё ниже и ниже.
В конце работы ил можно откачать ручным поршневым или дренажным насосом.
- С ручного, или бензинового бура начинается процесс самостоятельно изготовления скважины. Делается вертикальное отверстие, насколько хватает длины бура. Если первый водоносный слой близко – то до него (ниже не имеет смысла – плывун быстро замоет все усилия).
- В получившуюся штольню ставится первый отрезок трубы с фильтром на конце.
- Теперь опускается желонка и начинается бурение, как описано выше. По мере того, как один отрезок будет погружаться в почву, его наращивают следующим.
Бурить скважину довольно долго, поэтому имеет смысл уделить время механизации труда. Устанавливается тренога, а канат перекидывается через блок – вытаскивать приспособление так гораздо проще!
Как изготовить саморегулирующий греющий кабель для водопровода, смотрите тут.
Самый простой способ обеспечить себя водой на загородном участке — выкопать колодец. Здесь http://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/avtonomnoe-vodosnabzhenie/istochniki/kolodets/kopka-svoimi-rukami.html вы найдете подробную информацию о копке колодца своими руками: от выбора места до оформления наземной части.
Как правильно пробить скважину желонкой своими руками?
Главная цель работы – заглубить трубы (а их лучше использовать отрезками по 1-2 метра). Поэтому при бурении, можно каждый раз не вынимать содержимое желонки на поверхность (особенно на мягких, песчаных почвах). Это будет слишком долго и трудно. Прибор просто рыхлит грунт, пропускает его через себя, а трубы медленно опускаются всё ниже и ниже.
В конце работы ил можно откачать ручным поршневым или дренажным насосом.
- С ручного, или бензинового бура начинается процесс самостоятельно изготовления скважины. Делается вертикальное отверстие, насколько хватает длины бура. Если первый водоносный слой близко – то до него (ниже не имеет смысла – плывун быстро замоет все усилия).
- В получившуюся штольню ставится первый отрезок трубы с фильтром на конце.
- Теперь опускается желонка и начинается бурение, как описано выше. По мере того, как один отрезок будет погружаться в почву, его наращивают следующим.
Бурить скважину довольно долго, поэтому имеет смысл уделить время механизации труда. Устанавливается тренога, а канат перекидывается через блок – вытаскивать приспособление так гораздо проще!
Понятие комфота всегда связано с качественным водоснабжением, поэтому нехватка давления в водопроводе никогда не бывает незаметной. Проблему с напором решит станция повышения давления воды. Читайте рекомендации по выбору насосного оборудования.
Как изготовить саморегулирующий греющий кабель для водопровода, смотрите тут.
Самый простой способ обеспечить себя водой на загородном участке — выкопать колодец. Здесь http://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/avtonomnoe-vodosnabzhenie/istochniki/kolodets/kopka-svoimi-rukami.html вы найдете подробную информацию о копке колодца своими руками: от выбора места до оформления наземной части.
Как сделать подшипник на желонку: традиционный способ
Металлический шар, который погружается внутрь трубы, замурованный с обеих сторон и называют подшипником. Иногда подобное приспособление трубно найти, но его можно собрать своими руками.
Для этого запаситесь свинцовой дробью. Также для этого подойдут обычные подшипники от чего-либо. Теперь возьмите детский мячик подходящего диаметра и разрежьте его на две половины. После засыпьте материал и смажьте все клеем по железу (продается в специализированных магазинах), и соединяем обе половинки между собой.
Как только приспособление подсохло и надежно зафиксировалось, снимаем резину и шлифуем получившийся элемент на станке. Потом его можно использовать для желонки. Не стоит полагать, что самодельная конструкция окажется хлипкой. Этот подшипник прослужит немало лет.
Подготовительные работы
Для сборки конструкции выполните следующее:
- Закрепите бревна между собой брусками или рейками, что не позволит им разъезжаться. Металлические трубы соедините сваркой.
- Второй вариант обеспечения устойчивости приспособления: вкопайте каждую ногу на глубину 0,7-0,8 м, подложив под них доски или бревна длиной 1 м. Опоры копра устанавливайте в ямы одновременно.
- Установите треногу в месте, где планируется выкопать скважину.
- К верхней части закрепите блок.
- Протяните через блок канат и подсоедините к лебедке или вороту.
- Закрепите к канату тяжелый предмет и опустите его на грунт. Он укажет центр отверстия.
- Выкопайте яму размерами 150×150 см и глубиной 100 см вокруг отмеченного места.
- Стенки укрепите щитами.
Воздушные тормозные системы
Тормозные системы – еще одно, наряду с изготовлением ПЭТ-тары, применение сжатого воздуха, без которого повседневную жизнь было бы трудно представить.
Сжатый воздух обеспечивает, в частности, надежную остановку поездов и грузовых автомобилей. Выходного давления в 1 МПа достаточно для безотказного срабатывания тормоза. Сжатый воздух в подобных тормозных системах нагнетается в резервуар, после чего подается в пневматические контуры отдельных тормозов.
Необходимое давление в 1 МПа обеспечивается одноили двухступенчатыми компрессорами. Частота вращения – от средней до высокой (до 1 500 об/мин).
Цилиндры могут быть со смазкой или без нее («сухими»). Подобное применение предъявляет максимальные требования к надежности компрессора. При отказе компрессора во время движения необходима немедленная остановка поезда или грузовика по соображениям безопасности. Опыт показывает, что из компонентов компрессора наиболее высока вероятность отказа у клапана. Поэтому клапан должен иметь чрезвычайно прочную и надежную конструкцию.
Желонка для чистки скважины своими руками: инструкция и чертежи
Для работы подготавливают:
- Отрезок трубы.
- Металлический шарик (диаметр = 2/3 диаметра трубы).
- Шайба (внутреннее отверстие такого размера, чтобы не проходил шарик).
- Проволока или стержень для ограничителя.
- Сварка и электроды.
- Болгарка.
- Тросик.
- Петля для тросика.

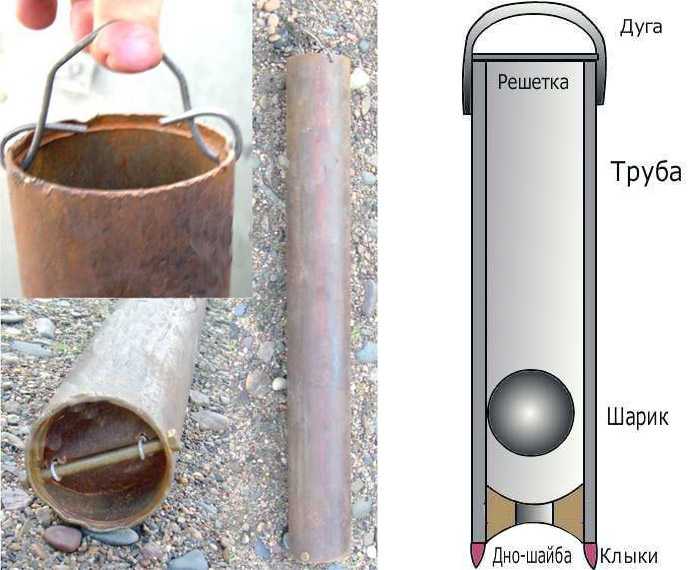

Чертеж желонки с шариковым клапаном
Ход работы:
- В верхней части делаются прорези для слива.
- Шайба вставляется в нижнюю часть и приваривается по кругу.
- Через верхнее отверстие опускается шарик.
- На высоте 3-4 радиусов шарика, устанавливается ограничитель. Для этого просверливаются отверстия, продевается насквозь штырь, а концы привариваются или расклёпываются.
- Для лучшего врезания в почву нижний край заготовки можно заточить или сделать на нём клыки. Высота «клыков» не должна быть слишком маленькой, чтобы шарик не выступал, но и не слишком большой, иначе внутрь за раз попадёт мало грунта.
- В верхней части делается петля для крепления тросика.
Лучше использовать стальной тросик, а не верёвку. Она может перетереться и достать инструмент будет мало шансов. А значит, и бурить придётся на новом месте!
Утяжеление
Если самодельная желонка вышла слишком лёгкая и работа продвигается медленно, можно утяжелить прибор. И для этого есть два варианта:
- Закрепить на желонке груз, например, кусок подобной трубы.
- В верхней части инструмента залить бетонную «пробку».
А лучше сразу использовать метал толщиной 1 см, тогда никакое утяжеление не понадобится.
Особенности бурения желонкой
Для бурения скважин следует использовать лепестковый вид клапана с пружинной фиксацией. В данном случае площадь просвета позволяет максимально заполнить полость трубы за погружение.
Повысить эффективность работ могут следующие рекомендации:
- В верхней части основного элемента следует проделать окно для облегчения процесса очистки.
- Подъем инструмента для удаления загрязнений следует осуществлять через каждые пройденные 500-700 см.
- При бурении сухих слоев почвы их предварительно размягчают подачей воды. На отложениях с высокой плотностью желонку не поднимают выше 10 или 15 см, совершают частые движения. Обсадку рекомендуется заглубить гидравликой.
- При прохождении гальки или гравия желонку лучше чередовать с долотом для разбивки крупных элементов.
- При затрудненном прохождении в шахту трубы ее вбивают установленным на площадке грузом.
- Обсадка должна опережать желонку на 10 см, ее следует погружать постоянно. На песчаных грунтах нельзя допускать превышение этого параметра. При бурении нужно подавать воду, чтобы укрепить стенки скважины. Если песок имеет плотную структуру, что затрудняет попадание в отверстие, используется долото.
- При обнаружении плывуна необходимо использовать длинный инструмент. При подъеме желонки обсадная труба проворачивается.
Правильный выбор стратегии бурения с учетом особенностей грунта и своевременное укрепление стенок позволяет облегчить строительные работы и повысить их эффективность.
Ручное бурение скважины под воду
Бурение скважины вручную только для неподготовленного человека покажется процессом крайне сложным, требующим больших физических затрат. При определенных знаниях и подготовке изготовить бур для скважины своими руками реально и посильно. В зависимости от условий залегания грунтовых вод можно воспользоваться несколькими способами самостоятельного бурения скважин.
Для проведения работ по бурению обычно приглашают специалистов, но при желании их можно выполнить самостоятельно
Ударный способ
Данным способом устанавливается самая простая скважина-игла – абиссинский колодец. Этим методом активно пользуются домашние умельцы, пробивая скважину на воду на даче. Конструкция «буровой установки» представляет собой ствол, состоящий из отрезков трубы, и наконечник, который разрезает пласты грунта. Молотом служит увесистая баба, которая поднимается и опускается с помощью веревок: при натяжении своеобразный молот поднимается на верх конструкции, при ослаблении падает на подбабок – устройство из хомутов, расположенных симметрично. После вхождения ствола в грунт он наращивается новым отрезком, подбабок прикрепляется уже к новой части, и забивание продолжается до тех пор, пока наконечник не войдет в водоносный слой на 2/3 пласта.
Ствол-труба служит отверстием для выхода воды на поверхность.
Достоинство данной скважины заключается в том, что пробурить ее можно в подвале или другом подходящем помещении. Это создает удобство при пользовании. Привлекает и цена, пробить скважину для воды таким способом стоит недорого.
Ударный способ бурения можно применять на любых типах почвы
Канатно-ударное бурение
Наиболее часто используемый способ. Данный метод предполагает разбивание грунта посредством опускания с двухметровой высоты тяжелого бурового инструмента. Конструкция, используемая при таком виде бурения, состоит из элементов:
- треноги, которую размещают над местом бурения;
- блока с лебедкой и тросом;
- забивного стакана, штанги;
- желонки (для прохождения по сыпучим слоям грунта).
Стакан представляет собой отрезок стальной трубы, скошенный вовнутрь, имеющий прочную нижнюю режущую кромку. Сверху забивного стакана идет наковальня. По ней производит удары штанга. Опускание и подъем забивного стакана осуществляют с помощью лебедки. Порода, которая попадает в стакан, удерживается в нем за счет силы трения. Для того чтобы проникнуть в грунт максимально глубоко, используют ударную штангу: ее бросают на наковальню. После заполнения стакана грунтом его поднимают наверх, после чего очищают. Операция повторяется до того момента, пока не будет достигнута необходимая глубина.
Бурение скважины на сыпучих грунтах производится с использованием желонки. Последняя представляет собой стальную трубу, на нижнем конце которой установлен задерживающий капан. После попадания желонки в почву клапан открывается, вследствие чего грунт попадает внутрь трубы. При подъеме конструкции происходит закрывание клапана. После извлечения на поверхность желонка очищается, действия повторяются снова.
Канатно-ударное оборудование для бурения скважин
Эффективно применяется при самостоятельном бурении и описанный выше шнековый способ. Как пробурить скважину своими руками с помощью шнека, объяснять дополнительно не имеет смысла – основной принцип сохраняется.
Преимущества ручного бурения:
- экономичный способ в финансовом отношении;
- ремонт и профилактику ручного бура производить несложно;
- оборудование негромоздкое, поэтому нет необходимости задействовать тяжелую технику;
- способ применим в труднодоступных местах;
- эффективен, не требует большого количества времени.
Основными недостатками ручного бурения можно считать опускание на небольшую глубину (до 10 м), где в основном проходят пласты, вода которых требует очистки, и невозможность дробить твердые породы.
Ударно-канатная схема с желонкой и пробойным долотом
Что необходимо учесть при работе?
Для начала не помешает предусмотреть возможные проблемы. Конечно, каждая скважина обладает индивидуальными характеристиками.
Бурение на расстоянии всего пары десятков метров может проходить по разному сценарию. Но знание примерного состава грунта и слоев, которые он включает, позволит составить предварительный план, запастись необходимыми инструментами и т.п.
Чем более тяжелое и вязкое вещество нужно вынуть на поверхность, тем сложнее будет работать желонкой. Проще всего справиться с сухим песком. А вот на плывунах работа может длиться бесконечно, при этом скважина почти не углубляется. Некоторые мастера рекомендуют в этом случае выполнять бурение с одновременной промывкой, погружая обсадную трубу как можно быстрее вперед желонки.
Практически невозможно преодолеть с помощью желонки слои тяжелой глины. На грунтах такого типа бурение эффективнее выполнять другими способами.
Чтобы выбрать слой суглинков, используют стакан: узкий длинный инструмент с острой нижней кромкой и без клапана. Его также бросают в шахту с высоты в несколько метров. Затем стакан вынимают и очищают через узкое вертикальное отверстие, сделанное в его боку. Иногда такое отверстие делают и в желонке.
Для бурения особо вязких пластов грунта ударно-канатным методом используют стакан – длинную трубу с заостренной нижней кромкой и узким отверстием, проделанным вдоль стакана
Такая работа по суглинку продвигается тяжело и медленно. Стоит оценить затраты труда и времени, возможно, имеет смысл предпочесть шнековое бурение ударному методу. Чтобы оценить состав грунта, на котором будет выполнено бурение, есть два способа. Дешевый – расспросить соседей, у которых уже есть скважина, и дорогой – заказать буровые работы у специалистов.
Обычно для скважины выбирают место, где рельеф понижается, считается, что так будет ближе к водоносному слою. Некоторым умельцам с помощью желонки удалось пробурить вполне приличную скважину прямо в подвале своего дома, поскольку станок или тренога для желонки – сооружение относительно компактное.
Следует помнить, что подобные работы можно проводить только в достаточно просторном подвале с высоким потолком. В этом пространстве предстоит не только поместить буровую установку, но и выполнять наращивание обсадной трубы.
Если пол и потолок пока отсутствуют, лебедку можно закрепить на стропилах. Кроме того, следует считаться с большим количеством грязной воды, которая будет поступать из скважины во время бурения и может залить все вокруг. Бурение разумнее проводить в сухое время года.
Бурение желонкой – работа довольно грязная, нужно предусмотреть место, в которое будет высыпан вынутый из устройства отработанный грунт
Чаще всего это делают летом. Вполне эффективны буровые работы и в зимний период, хотя преодолеть слой промерзшего грунта может быть не просто. А вот весной во время паводка бурить скважины не рекомендуется. Мокрый грунт вынимать сложнее, да и определить момент появления воды в скважине будет труднее. Осенью работы обычно приходятся на ноябрь.
Желонка своими руками чертежи и фотографии: скважины сделать, чистка видео, изготовить под бурение устройство – Сайт о
23.12.2019
Очистка скважинного ствола от песка желонкой
Если в вашем распоряжении имеется хотя бы небольшой земельный участок, и при условии не слишком удалённых от поверхности подземных запасов живительной влаги, вы вполне можете решить самостоятельно вопрос снабжения дома качественной, и заметьте, бесплатной водой. А такой инструмент как желонка, может помочь вам не только пробить скважину, но и впоследствии осуществлять её периодическую очистку.
Что представляет собой этот инструмент, какие существуют его конструкции, и в чём их функционал? Как вообще может выглядеть желонка, своими руками изготовленная? Опираясь на чертежи и фотографии, мы представим подробную информацию — и очень надеемся, что она будет для вас полезной.
Общий принцип работы желонки
Даже если само бурение будет производиться без участия желонки, то в процессе очистки заилившейся скважины без неё не обойтись – особенно когда к водозабору нет доступа для тяжёлой техники. Но такие приспособления не продаются в хозтоварах, а состоят на вооружении занимающихся бурением организаций, и частнику ничего не остаётся, как изготовить нужный вариант своими руками.
Так выглядит желонка, предназначенная для бурения
Конструкционно желонки бывают разными, но в любом случае понадобится пользоваться электрическим и сварочным инструментом, иметь определённые навыки токарно-слесарных работ. Если вы к этому готовы и есть соответствующие возможности, почему бы не сделать такое приспособление самостоятельно.
Как минимум, вам придётся резать толстостенную стальную трубу
Но для начала нужно точно понимать принцип его работы, а так же определиться с конфигурацией и структурой изделия.
Особенности конструкций
В основе любой желонки всегда стальная труба. На её конце обязательно должен быть клапан, который не даёт попавшему в неё содержимому вывалиться обратно. Именно его конструкция и является чаще всего отличительной особенностью инструмента. Клапан может представлять собой:
- Шарик, перекрывающий зауженный вход в трубу.
Вариант с шаровым клапаном
- Откидную или складную пластинчатую заслонку.
Вариант со складным плоским клапаном
Примечание: Пластина может быть цельной либо состоять из двух лепестков, соединённых между собой пружинным механизмом, за счёт которого и перекрывается внутренний диаметр трубы.
- И в том, и в другом случае принцип действия самой желонки одинаков. Опускаясь на дно при определённой скорости, усиленной собственным весом, ил или насыщенный водой песок снаружи оказывает на клапан давление. В результате заслонка открывает проход, пропуская внутрь всё, что может войти в трубу.
- При обратном движении, когда её начинают поднимать на поверхность, песок, находящийся уже внутри, прижимает клапан к выходному отверстию, тем самым его запечатывая. Вода при этом может и вытекать из щелей, а твёрдое содержимое в любом случае остаётся в полости.
- На поверхности желонку освобождают, после чего повторяют операцию. Если требуется не просто очистить дно, а, к примеру, углубить скважину, желонка должна иметь по нижней грани острые зубцы или винтовой механизм, превращающий её в бур.
- Как вариант, грунт со дна скважины может попадать внутрь не через отверстие в торце, а через разрез на боковой поверхности. Такое приспособление имеет открытый или закрытый, но обязательно острый конец, разрыхляющий породу или осадок, и называется бур-ложкой.
- В общем, приспособлению можно придать ту форму, которая нужна для выполнения конкретной функции. Проще всего сделать самостоятельно вариант с зубцами, нарезав их на конце трубы с помощью болгарки. При этом на втором конце либо нарезается резьба, либо внутрь устанавливается втулка, чтобы была возможность нарастить желонку при большой глубине проходки.
- На корпусе трубы предусматривают сквозные отверстия, позволяющие вставить металлический прут или обрезок трубы, чтобы использовать его в качестве рычага для проворачивания желонки.
Примечание: Однако следует заметить, что бурить таким способом достаточно трудоёмко, и годится он только для неглубокой проходки.
Принцип изготовления
Другое дело – приспособление для очистки скважин с пластинчатой заслонкой, схемы устройства которой мы здесь представили:
Схема желонки с плоским клапаномЧертёж башмака для желонки с плоским клапаном
https://youtube.com/watch?v=yclwrzFybzY
Желонка с плоским и шариковым клапаном
Основную сложность в такой желонке составляет её клапанная часть, и вот в какой последовательности она изготавливается:
Как выбрать сетку для фильтра абиссинского колодца
Сетка для скважины иглы нужна специальная – галунного плетения. На вид такая сетка – как металлическая ткань. Галунное плетение подразумевает ромбовидные ячейки – они не забиваются песчинками, которые имеют в основном форму куба. Существуют различные виды фильтрующих сеток, с разным размером ячеи – для разных песков. В идеале сетку нужно подбирать, зная фракцию песка в водоносном слое. Фильтр должен пропускать около 30-40 % песка. Тогда при прокачивании скважины мелкие фракции песка выйдут с водой, более крупные же – образуют естественный фильтр вокруг нашей иглы.
Фильтрационные сетки бывают металлические и синтетические. Самые мелкозернистые металлические сетки имеют маркировку П60 и рассчитаны на пылеватый песок. Синтетические же сетки бывают еще более мелкого плетения – до П200. При этом брать самую мелкую сетку «с запасом» не рекомендуется – чем мельче сетка, тем хуже будет дебит скважины. Мельчайший песок под напором воды спрессовывается вокруг фильтра иглы, препятствуя движению воды.
Труба разрезается на куски по 1-1,5 метра, на концах нарезается внешняя резьба. Соединяться трубы будут муфтами соответствующего диаметра. Короткие куски трубы нужны для того, чтобы удобнее было забивать ее в землю.
Как быстро сделать желонку для скважины из обычной трубы ?
Желонка для скважины собирается своими руками из простых материалов:
- Стальная или чугунная труба с толщиной стенки от 2 мм. Оптимальный вариант – от 2 до 4 мм. Длина трубы может составлять до 3 м.
- Стальная сфера или металлические пластины, из которых формируется запорный клапан.
- Соединительный подвижный механизм для пластинчатого клапана, резиновая полоска для уплотнения, ограничитель (металлический палец, болт), если используется шар.
- Материал для решетки в верхней части (стальной провод, плоские пластины), крепкий трос для поднятия устройства.
Существуют 2 основных типа конструкции с разными клапанными системами:
- С шаровой системой.
- С пластинчатым (лепестковым) запорным механизмом.
Конструкция с шаром более долговечна. Такой механизм не подвержен поломкам и износу.
Чертеж желонки для скважины для самостоятельного изготовления с использованием металлической сферы и подвижной пластины представлен ниже.
Длина корпуса рассчитывают исходя из назначения устройства. В бурении используют толстостенную трубу длиной от 2,5 м. В процессе чистки достаточно корпуса размером 70 – 90 см. От заданного параметра напрямую зависит общий вес конструкции. Слишком тяжелая будет вызывать трудности с подъемом заполненной желонки, а малого веса трубы недостаточно, чтобы создать мощный гидроудар.
Диаметр сферы для клапана составляет от 50% до 75% внутреннего диаметра трубы, основание изготавливается в виде конуса. Желонка для скважины с лепестковым или клапаном-пластиной оборудуется подвижным запором из полимера или металла, диаметр которого на 2 – 3 мм меньше внутреннего диаметра трубы.
Рассмотрим подробно, как сделать желонку для бурения скважины и модернизировать ее после пробивки для чистки:
На начальном этапе необходимо обрезать трубу с двух сторон.
Для изготовления шаровидного клапана нужно подобрать металлический массивный шар из подшипников, если есть возможность – заказать у токаря. К нижнему концу трубы крепится шайба или конусоподобная площадка. Посадочное место приваривается к основанию.
Стакан с плоским (пластинчатым) клапаном крепится к основанию с помощью резьбового соединения или сваркой. Изготовить запорную пластину можно из любой стали, остатка заглушенной трубы. Края пластины обрабатываются до гладкости. Дополнительно можно уплотнить конструкцию резиновыми прокладками. Клапан может состоять из двух лепестков.
- В устройстве с шаровым запорным механизмом нужно сделать ограничивающий упор, который не даст сфере вылететь через верх заполненной желонки. Если конструкция предназначена для чистки скважины, достаточно приварить решетку на верхнем конце.
- Сверху приваривается поперечный упор по диаметру для фиксации крюка. Также можно использовать в качестве ручки мощный провод, для крепления которого придется просверлить два отверстия.
Простое решение для быстрого изготовления пластинчатого клапана.
Главный помощник в ускорении и облегчении процесса пробивки – острый край. Целесообразно заточить внутреннюю поверхность, также используется дополнительный метод: к основанию привариваются острые клыки, благодаря которым желонка глубже погружается в грунт.
К верхнему краю можно герметично присоединить шланг, подключенный к насосу. В таком случае не придется каждый раз полностью извлекать устройство для освобождения от глины, песка, ила.
Особое внимание стоит уделить размерам и плотности входа желонки в скважину. Короткая труба будет биться о стенки, а скорость погружения и сила удара – снижаться
Слишком большой диаметр желонки приведет к заклиниванию устройства внутри скважины
Слишком большой диаметр желонки приведет к заклиниванию устройства внутри скважины.
Как правильно чистить скважину желонкой?
С помощью длинного и прочного шнура (тросика) в скважину опускают желонку, добираясь до самого дна.
Затем приподнимают инструмент на полметра от поверхности дна вверх, и резко опускают. При этом шар, подскакивая вверх под воздействием гидроудара, открывает отверстие, имеющееся в дне желонки, сквозь которое в трубу попадает вода, перемешанная с песком и илом. Затем шар опускается и закрывает отверстие.
Для более полного заполнения желонки подобные движения повторяют три-четыре раза, после чего начинают медленно и плавно, не допуская рывков, поднимать инструмент наверх. Содержимое желонки выливается, и ее вновь опускают в скважину. Для облегчения работы по подъему желонки можно сконструировать ворот.
По вышеописанному способу изготавливается желонка для скважины, имеющая шариковый клапан. Такая конструкция клапана позволяет поднимать наверх воду с мелкими взвесями ила и песка, а также мелкие камушки и куски ржавчины.
Существуют, однако, и другие способы изготовления клапана. Например клапан плоской формы:
Конструкция плоского клапана самодельной желонки — также все делалось самостоятельно и из подручных средств!
Приваривание арматуры для крепления троса, с помощью которого опускают и поднимают желонку из скважины
Для конструирования такого плоского клапана потребуется сварка и инструмент, который есть у любого мастера. Некоторые умудряются смастерить клапан даже из пластиковой бутылки.
Желонка своими руками
При наличии сварочного аппарата и некоторых навыков работы с железом желонка своими руками делается за несколько часов.
Желонка с шариковым клапаном своими руками (без токарных работ)
Этот вариант шарикового клапана собирается из запчастей, которые можно купить в магазинах. Для изготовления использована водопроводная труба диаметром 89 мм. Куплен также переходник концентрический 89*57 мм, и шарик от подшипника диаметром 60 мм.
Все что нужно для изготовления желонки с шариковым клапаном
Шарик прекрасно входит внутрь переходника и там застревает. Но прилегает неплотно. Чтобы подогнать все лучше, внутренняя поверхность переходника обработана шкуркой — подогнана почти идеально.
Так все выглядит в полусобранном виде. Внизу справа сфотографирован шарик в переходе — так это будет внутри
Переход узкой частью вставляется в трубу, и приваривается. Шарик закидывается внутрь, приваривается стопор. И последний штрих — сделать крепление для троса или шпагата. Все, желонка своими руками готова.
Возможно, вам будет интересно прочесть о том, как очистить воду из скважины.
Как сделать желонку самому дома
Если нужно почистить скважину, а листового металла и сварки для серьезных работ под руками нет, есть выход: желонка с клапаном из пластиковой бутылки.
Самодельная желонка с клапаном из пластиковой бутылки
Этот вариант подойдет для чистки скважины, но не для бурения. Нужен болт, длинна которого чуть больше, чем диаметр трубы для желонки и гайка. Отступив два-три сантиметра от края трубы, одно напротив другого, сверлятся два отверстия. Их диаметром совпадает с диаметром болта.
Клапан вырезается из пластика. Он представляет собой эллипс. Меньший диаметр эллипса равен диаметру трубы. Вырезать его нужно очень точно, чтобы вставленный внутрь он плотно прилегал к стенкам. Вырезанный клапан в середине будет крепится к болту, для этого в пластике проделывают четыре отверстия, через которые продевают проволоку. Как все это собирается показано на фото внизу слева.
Только такое крепление, как на фото сверху, очень ненадежно. Через несколько ударов ваш снаряд может оторваться, и вам придется решать, как достать желонку из скважины. Лучший вариант крепления — цельный, без швов и скруток. Как это сделать станет понятно, если посмотрите видео. Там, кстати, есть важная вещь — как сделать зацепы, чтобы при необходимости можно было желонку вытащить из скважины.
Об организации автономного водоснабжения из скважины или колодца читаем тут.
Окончательная сборка желонки
Перед началом сборки готовят детализированный чертеж конструкции для предупреждения возможных ошибок.
После подготовки необходимых элементов и приварки затвора к трубе необходимо собрать инструмент, следуя основным правилам:
- Нижний срез нужно заточить с внутренней стороны. Чтобы предотвратить затупление, его следует закалить.
- Для вскрытия почвы на срез заготовки привариваются фрагменты металла или прутьев.
- На верхний срез приваривается петля. При подвешивании на тросе конструкция должна сохранять вертикальное положение.
- Приваривается металлическая сетка на верхнем срезе.
- Желонка соединяется с тросом, который заводится на блок, установленный над скважиной.
Перед использованием устройства необходимо изучить поверхность стен шахты.
Важно правильно собрать желонку
