Указание номинального диаметра в зависимости от типа трубы
С указанием условного прохода для трубопроводной арматуры всё предельно просто. Указывается округлённый внутренний диаметр, например, так: DN20, но иногда может встречаться устаревшее обозначение: Ду20, или Dy20, по ранее действующему СЭВ 254-76.
Но вот с указанием для разных видов металлических и пластиковых труб, не всё так просто, и часто происходит путаница, связанная с неправильным указанием или неопределенностью, какой указан диаметр внешний или внутренний (условный проход).
И возникает вопрос, как правильно указывается диаметр трубы? Далее приведены примеры правильного обозначения для некоторых видов трубопроводов.
Обозначение водогазопроводной трубы (Труба ВГП)
К водогазопроводным трубам (ВГП) относятся металлические сварные изделия, изготовленные из стали по ГОСТу 1050 и ГОСТу 380, а также другими утверждёнными регламентами. Применяются:
- В системах отопления зданий;
- Различных видах водопроводов;
- В конструкциях газопроводных систем и газопроводов;
Пример обозначений
Стальная труба, выпущенная по ГОСТу 3262-75, с условным проходом 32 миллиметра, и толщиной стенки 3,2 миллиметра.
То же самое только с муфтой.
Стальная ВГП с резьбой, цинковым покрытием, мерной длины. И так далее.
Обозначение электросварных прямошовных труб
Прямошовные электросварные производятся из низколегированных или углеродистых видов стали. Применяются для изготовления трубопроводов различного применения.
Пример обозначения
Стальная труба, выпущенная по ГОСТу 10704-91, с наружным диаметром 70.0 миллиметров, толщиной стенки 4.0 миллиметра, мерной длины (5000мм), II класс (точность изготовления по длине), из стали «СтЗсп» выпущенная по группе «В» ГОСТу 10705-80.
Указание диаметра бесшовных стальных труб
Стальные бесшовные трубы изготавливаются из легированных или углеродистых видов стали. Отсутствие швов повышает стойкость трубопровода к различным физическим воздействиям, таким как рабочая температура и номинальное давление.
Пример обозначения
Стальная труба, выпущенная согласно ГОСТу 32528-2013, с наружным диаметром 60.0 миллиметров, толщиной стенки 4.0 миллиметра, мерной длины (6000мм), повышенной точности изготовления, сталь марки 40Х, выпущенная по группе «В».
Немерной длины, выпущенная согласно ГОСТу 32528-2013, с наружным диаметром 95.0 миллиметров и внутренним диаметром 76.0 миллиметров, сталь марки 10, выпущенная по группе «Б».
Указание диаметров пластиковых труб
Пластиковые трубы и различные фитинги производятся из термопластов следующих видов:
Применяются для изготовления труб отопления, водопроводов горячей и холодной воды по ГОСТу 32415-2013.
Пример обозначения пластиковых труб и фитингов
Изготовленная из НПВХ, с номинальным наружным диаметром 25.0 миллиметров, номинальная толщина стенки 2,3 миллиметра, номинальным давлением PN25.
Условное обозначение пластиковых фитингов:
Муфта, изготовленная из НПВХ, для соединения трубопроводов с DN 63.0 миллиметра, соответствует SDR 13,6, номинальное расчётное давление PN16.
Как влияет размер на характеристику трубы и ее эксплуатацию
При правильном расчете внутреннего и внешнего сечения ПП-труб для холодного и горячего водоснабжения и отопления срок их службы составляет до 25 лет (для ГВС) и до 50 лет (ХВС).
Ошибки в проектировании могут снизить срок эксплуатации, а также сделать работу инженерной системы менее эффективной. Например, если внутренний диаметр оказывается недостаточным для проектного значения водоемкости, то это приводит к таким проблемам в эксплуатации, как шум воды, завоздушивание, а также преждевременный износ из-за повышенного давления рабочей среды. Трубопровод становится уязвимым в местах стыков, давая частые протечки.
Напротив, слишком большой диаметр трубы, превышающий проектные значения водоемкости, приводит к снижению скорости подачи воды и падению давления, из-за чего напор будет слабым, или насосное оборудование будет работать на износ. Поэтому, если планируется монтаж сложной инженерной системы, необходимо прибегнуть к помощи специалистов для расчета необходимых параметров трубопровода.
Нюансы монтажа водопровода
Зная, из чего делают водопроводные трубы, можно получить представление и об особенностях монтажа каждого материала:
- Пластиковые трубы гораздо удобнее и выгоднее. Для них существует немалое количество фитингов, поэтому выбор достаточно обширен. Затяжка резьбовых соединений в данном случае не потребует серьезных усилий, что основательно упрощает работу. Неразъемный метод соединения труб обеспечит герметичность конструкции при минимальных трудозатратах на монтаж.
- Чтобы смонтировать трубопровод из металлических деталей, понадобится специальное оборудование: стальные трубы соединяются при помощи сварки, а для медных изделий нужны наборы для пайки. Если соединение резьбовое, то необходимо в обязательном порядке использовать уплотнители.
Заключение
Для систем водоснабжения можно использовать самые разные трубы, выбор которых напрямую зависит от условий эксплуатации системы и ее особенностей. Существуют металлические и пластиковые трубы, характеристики которых позволяют собрать любой трубопровод. Когда вопрос о том, какая труба нужна для водопровода, закрыт, остается лишь подобрать оптимальный диаметр труб для конкретной ситуации.
Материал труб
Прежде чем определять, какой диаметр трубы лучше подойдет для отопления частного дома, необходимо решить из какого материала будет выполнен сам трубопровод. Это позволяет обозначить способ монтажа, стоимость проекта и заранее спрогнозировать возможные теплопотери. Прежде всего, трубы подразделяются на металлические и полимерные.
Металлические
Сталь (чёрная, нержавеющая, оцинкованная).
Характеризуются отменной прочностью и устойчивостью к механическим повреждениям. Срок эксплуатации – не менее 15 лет (при антикоррозийной обработке до 50 лет).
Рабочая температура — 130?C. Максимальное давление в трубе — до 30 атмосфер. Не горючи. Однако тяжелы, сложны в монтаже (потребуется специальное оборудование и существенные временные затраты), подвержены коррозии. Высокий коэффициент теплопередачи повышает теплопотери ещё на этапе транспортировки теплоносителя к радиаторам. Требуется постмонтажная окраска. Внутренняя поверхность шероховата, что провоцирует накопление отложений внутри системы.
Максимальная температура рабочей среды — 250?C. Рабочее давление – 30 атмосфер и более. Эксплуатационный ресурс – более 100 лет. Высокая устойчивость к замерзанию носителя и коррозии.
Последнее накладывает ограничение на совместное использование меди с другими материалами (алюминием, сталью, нержавейкой); медь совместима только с латунью. Гладкость внутренних стен предотвращает образование налёта и не ухудшает пропускную способность трубопровода, что снижает гидравлическое сопротивление и даёт возможность использования труб меньшего диаметра. Пластичность, лёгкий вес и простая технология соединения (пайка, фитинги). Малая толщина стенок и соединительных фитингов сводит на нет гидравлические потери.
Самый значимый недостаток – крайне высокая стоимость, цена на медные трубы превышает цену на пластиковые аналоги в 5-7 раз. Кроме того мягкость материала делает его уязвимым в отношении находящихся в теплосистеме механических частиц (примесей), которые в результате абразивного трения приводят к износу труб изнутри. Чтобы продлить срок жизни медных труб, систему рекомендуется укомплектовывать специальными фильтрами.
Полимерные
Могут быть полиэтиленовыми, полипропиленовыми, металлопластиковыми. Каждая модификация обладает собственными техническими характеристиками в зависимости от технологии производства, используемых добавок и специфики строения.
Срок службы – 30 лет. Температура носителя — 95?C (кратковременно — 130?C); излишний нагрев приводит к деформации труб, сокращая эксплуатационный ресурс. Характеризуются недостаточной устойчивостью к замерзанию теплоносителя, в результате чего разрываются. Гладкость внутреннего покрытия предотвращает образование налёта, улучшая тем самым гидродинамические показатели трубопровода.
Пластичность материала позволяет прокладывать трубы без использования резки, сокращая тем самым количество фитинговых соединений. Пластик не вступает в реакцию с бетоном и не ржавеет, что позволяет скрыть теплопровод в полу и обустраивать «тёплые полы». Особым преимуществом пластиковых труб считается хорошие звукоизоляционные свойства.
Полиэтиленовые трубы под воздействием высоких температур склонны к значительному линейному расширению, что требует обустройства дополнительных компенсационных петель и точек крепления.
Уровень давления в контуре предопределяет не только диаметр полимерных труб, но и толщину стенок, которая варьируется в диапазоне от 1,8 до 3 мм. Фитинговые соединения упрощают монтаж контура, но увеличивают гидравлические потери.
Решая, какой диаметр выбрать, следует учитывать специфику маркировки различных труб:
- пластиковые и медные маркируются по внешнему сечению;
- стальные и металлопластиковые – по внутреннему;
- часто сечение обозначается в дюймах, для проведения расчёта их требуется перевести в миллиметры. 1 дюйм = 25,4 мм.
Чтобы определить внутренний диаметр трубы, зная размеры внешнего сечения и толщины стенок, следует от внешнего диаметра отминусовать удвоенное значение толщины стенок.
Проектируем водяной тёплый пол
Как было сказано выше – одним из основных показателей для проектирования греющей системы является плотность эффективного потока тепловой энергии, производимой 1 м2 ТП (g, Вт/м2) – удельная мощность теплого пола. Она должна полностью компенсировать теплопотери помещения – Q, Вт.
g=Q/F,
где F, м2 – полезная площадь пола, которая будет использована под отопление. Она принимается, как общая площадь помещения за вычетом мест, где будет установлена мебель, а также свободной зоны 20-30 см от стен и мебели.
Величина Q учитывает множество параметров, частично приведенных в предыдущем разделе. Для её точного вычисления можно пользоваться методикой предложенной в справочном пособии Е. Г. Малявиной «Теплопотери здания», требующей углубленного подхода. Однако на практике частнику проще будет принять некие усредненные величины теплопотерь типовых зданий. Например, комната 18 м2 с одной наружной стеной и окном, а также потолками до 3 м, будет иметь примерные теплопотери 1800 Вт. Данный показатель справедлив для расчета теплого пола в помещениях многоквартирного дома, построенного в умеренной климатической зоне. А вот для частного дома его уже придется увеличить в 1,2-1,5 раза. Также увеличиваются значения теплопотерь, если установлены большие окна, комната угловая, тонкие стены и т.д.
Удельная теплоотдача теплого пола должна находиться в определенных пределах. Ведь его перегрев приводит к дискомфорту жильцов, разрушению строительно-отделочных материалов. Так, максимальная температура поверхности напольного покрытия (tf, С) рекомендуется:
- + 29°С – для жилых помещений (спальни, гостиной, кабинета);
- + 33°С – для помещений с повышенной влажностью (санузла, кухни);
- + 35°С – для участков возле внешних стен.
Табличный подбор шага укладки трубопроводов
Зная плотность эффективного потока тепловой энергии (g, Вт/м2), тип используемого покрытия (его сопротивление теплопередаче – Rw, м2*ОС/ Вт или м2*К/Вт), рекомендуемую температуру поверхности пола для данного помещения (tf, С), а также градиент рабочих температур теплоносителя (tz/tp, С/С), можно по таблицам 1-3 подобрать шаг трубы (b, м).
Таблица 1.
Таблица 2.
Таблица 3.
Вычисляем количество и диаметр трубопроводов
Расчет длины трубы для теплого пола выполняем по формуле:
L=(F/M)*1,1+2*N, где
- L – искомая длина трубопровода, м;
- F – полезная площадь пола отапливаемого помещения, м2;
- b – шаг (частота прокладки) витков, м;
- N – расстояние от коллектора, расположенного на стене, до уровня пола, м;
- 1,1 – коэффициент запаса труб на повороты.
Расход трубы также можно прикинуть, воспользовавшись таблицей 4.
Таблица 4.
Шаг, мм | Расход трубы, м/м2 |
100 | 10 |
150 | 6,7 |
200 | 5 |
250 | 4 |
300 | 3,4 |
Профессиональный расчет теплого водяного пола также включает подбор внутреннего диаметра (D, м) трубопроводов. Он должен соответствовать целому ряду параметров таким, как гидравлическое сопротивление системы, техническим возможностям циркуляционного насоса, требуемым для прокачки объемам теплоносителя и другим. Тем не менее, практически для любой небольшой индивидуальной тепловой установки обогрева полов, можно смело брать, например, металлопластиковую трубу ? 16 мм, у которой внутренний ? 12 мм. При этом следует учитывать, что рекомендуемая длина отопительного контура в этом случае не должна превышать 100 м (максимум 120 м). Если же расчет трубы для теплого пола требует большего её метража, то тогда контур необходимо разбить на два и более.
Помимо металлопластика подойдут: медь, ПВХ, сшитый полиэтилен. Они обладают схожими гидравлическими параметрами, поэтому их диаметры подбираются аналогично.
Основное назначение
Благодаря особым свойствам полипропилена, область применения труб из этого материала довольно широкая.
Их используют при монтаже систем водоснабжения горячей и холодной водой, для систем отопления, канализации и вентиляции, устройстве теплых полов, в технологических линиях пищевых и химических производств, оросительных системах и пр.
При этом прокладка труб может осуществляться открытым или закрытым способом: внутри стен под различными отделочными материалами, в каналах и шахтах; трубы можно прокладывать непосредственно под землей – в общем, вариантов установки очень много.
Преимущества
Изделия из термопластичного полимера для трубопроводов имеют внушительный список достоинств.
К ним относятся:
Конструкция ПП труб
- достаточная механическая прочность и стойкость к резкому перепаду давления или температуры;
- высокая экологичность материалов и эстетичный дизайн;
- химическая устойчивость к воздействию агрессивной среды и токсичных веществ;
- высокие диэлектрические свойства, предотвращающие электропроводимость материала;
- хорошее шумопоглощение (полипропилен заглушает вибрирующие и урчащие звуки, которые издает теплоноситель во время протекания по трубопроводу);
- высокие антикоррозийные свойства и отсутствие отложений внутри труб;
- эластичные свойства материала не позволяет воде замерзнуть, что обеспечивает надежную работу и долгий срок службы системы отопления;
самая высокая надежность соединений среди других видов пластиковых труб; - широкий ассортимент различных видов соединительной и запорной арматуры, позволяющей монтировать системы трубопроводов любой конфигурации и сложности;
- удобство, простота и быстрота установки;
- небольшой вес, низкая стоимость материалов и соединительных элементов;
- неприхотливость в обслуживании и долговечность эксплуатации.
Недостатки
Недостатки относятся к особенностям эксплуатации изделия:
Изгиб трубы с помощью газовой горелки
- Низкая термостойкость материала требует подходить к выбору ПП труб очень внимательно (необходимо учитывать показатель теплостойкости или сразу присмотреть утеплитель для труб отопления).
- Полипропилен плохо поддается деформации вследствие чего изменить направление трубы невозможно. Приходится прибегать к помощи дополнительной арматуры (уголки, тройники, обводы).
- Довольно высокое линейное расширение при нагревании (особенно у неармированных труб) требует применения особых правил монтажа и специальных компенсаторов.
- Для прокладки труб необходим специальный сварочный аппарат, который из-за особенности своей конструкции не всегда получается использовать в ограниченном пространстве или в труднодоступном месте.
- Полипропилен подвержен воздействию прямых солнечных лучей – это вызывает преждевременное старение материала.
Каковы особенности применения полипропиленовой трубы 40 мм для отопления
При проектировании и монтаже системы отопления всегда возникает вопрос – трубы какого диаметра использовать при работе. Диаметр (а значит, и пропускная способность труб) важен, так как необходимо обеспечить скорость теплоносителя в пределах 0,4–0,6 м/с, которая рекомендована специалистами. При этом к теплоносителям (к радиаторам) должно поступать необходимое количество энергии.
При скорости меньше 0,2 м/с происходит застаивание воздушных пробок. Скорость больше 0,7 м/с нерационально применять в плане энергосбережения, так как сопротивление движению жидкости становится значительным (оно прямо пропорционально квадрату скорости). Также при превышении этой скорости появляется вероятность возникновения шума в трубопроводах малых диаметров.
Труба полипропиленовая 40 мм все чаще применяется в системах отопления даже при наличии недостатков в виде сложности обеспечения качества стыков и значительного расширения под воздействием тепла. Такие трубы стоят недорого и просты в монтаже, а это зачастую – решающие факторы.
Полипропиленовые трубы подразделяются на несколько видов, в зависимости от технических характеристик и условий эксплуатации. Для отопления применяются марки РN25 (РN30), рассчитанные на рабочее давление в 2,5 атм при температуре жидкости не более +120 °С.

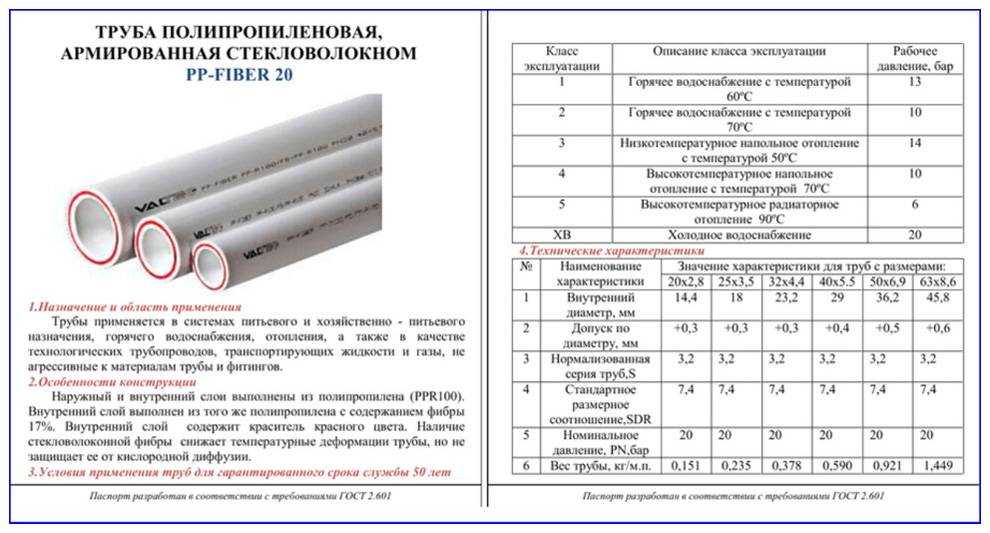

Труба полипропиленовая 40 мм, армированная алюминиевой фольгой или стекловолокном, используется для отопления. Армировка не позволяет материалу сильно расширяться при нагревании.
Некоторые специалисты выбирают трубы с внутренней армировкой стекловолокном. Их чаще всего применяют в частных системах отопления.
Трубы изготавливаются стандартных диаметров, из которых нужно выбрать наиболее подходящий. Существуют типовые решения, с помощью которых можно подобрать диаметр трубы для отопления дома. Они позволяют в 99 % случаев выбрать оптимальный диаметр без выполнения гидравлического расчета.
К стандартным диаметрам полипропиленовых труб относятся – 16, 20, 25, 32, 40 мм.
Стандартные наружные диаметры полипропиленовых труб – 16, 20, 25, 32, 40 мм. Этим значениям соответствует внутренний диаметр труб марки РN25 – 10,6, 13,2, 16,6, 21,2, 26,6 мм.
Более подробные данные о наружных и внутренних диаметрах и толщине стенки полипропиленовых труб можно посмотреть в таблице.
Наружный диаметр, мм |
PN10 |
PN20 |
PN30 |
|||
Внутренний диаметр |
Толщина стенки |
Внутренний диаметр |
Толщина стенки |
Внутренний диаметр |
Толщина стенки |
|
16 |
10,6 |
2,7 |
||||
20 |
16,2 |
1,9 |
13,2 |
3,4 |
13,2 |
3,4 |
25 |
20,4 |
2,3 |
16,6 |
4,2 |
16,6 |
4,2 |
32 |
26 |
3 |
21,2 |
5,4 |
21,2 |
3 |
40 |
32,6 |
3,7 |
26,6 |
6,7 |
26,6 |
3,7 |
50 |
40,8 |
4,6 |
33,2 |
8,4 |
33,2 |
4,6 |
63 |
51,4 |
5,8 |
42 |
10,5 |
42 |
5,8 |
75 |
61,2 |
6,9 |
50 |
12,5 |
50 |
6,9 |
90 |
73,6 |
8,2 |
6 |
15 |
||
110 |
90 |
10 |
73,2 |
18,4 |
Читайте материал по теме: Как выбрать фитинги для полипропиленовых труб
Нам требуется обеспечить подачу необходимой тепловой мощности. Она будет находиться в прямой зависимости от количества поданного теплоносителя, но скорость движения жидкости не должна превышать 0,3–0,7 м/с.
Исходя из этого, существует следующее соответствие подключений (для полипропиленовых труб указывается наружный диаметр):
-
16 мм – при монтаже одного или двух радиаторов;
-
20 мм – при монтаже одного радиатора или небольшой группы радиаторов (радиаторы «обычной» мощности от 1 до 2 кВт, максимальная подключаемая мощность не выше 7 кВт, количество радиаторов не более 5 шт.);
-
25 мм – при монтаже нескольких радиаторов (обычно не более 8 шт., мощность не выше 11 кВт) одного крыла (плеча тупиковой схемы разводки);
-
32 мм – при подключении одного этажа или целого дома в зависимости от тепловой мощности (обычно не более 12 радиаторов, соответственно, тепловая мощность не выше 19 кВт);
-
40 мм – для магистрали одного дома при ее наличии (20 радиаторов – не выше 30 кВт).
Разберем выбор диаметра труб подробнее, основываясь на заранее рассчитанные табличные соответствия энергии, скорости и диаметра.
Обратимся к таблице соответствия скорости к количеству тепловой мощности.
В таблице представлены значения тепловой мощности (Вт), а под ними указано количество теплоносителя (кг/мин) при подаче с температурой +80 °С, обратки – +60 °С и температуры в комнате +20 °С.
Из таблицы видно, что при скорости 0,4 м/с подается следующее количество тепла по трубам из полипропилена указанного наружного диаметра:
-
4,1 кВт – внутренний диаметр около 13,2 мм (наружный диаметр 20 мм);
-
6,3 кВт – 16,6 мм (25 мм);
-
11,5 кВт – 21,2 мм (32 мм);
-
17 кВт – 26,6 мм (40 мм);
При скорости 0,7 м/с подаваемая мощность увеличивается на 70 %, что легко проследить в таблице.
Как узнать свойства и характеристики полипропиленовых труб по маркировке
Маркировка полипропиленовой трубы, несет в себе важную информацию о составе трубы и ее применении. Профессионалы легко могут прочитать и быстро выбрать нужную трубу для водоснабжения или отопления, не переплачивая денежные средства заказчика.
Но что делать, если вы сами хотите произвести монтаж водопровода на даче или в доме? В этой статье мы поговорим как правильно читать маркировку на трубах и сделать верный выбор, сэкономив деньги.
Как правило, в самом начале маркировки трубы идет название фирмы-изготовителя.
Затем обозначают тип полипропилена:
- 1 тип – обозначается PPH. Данная труба изготавливается из гомополипропилена. Сфера применения: в холодном водоснабжении, вентиляции, в промышленных целях, например, для перекачки агрессивных сред и прочее.
- 2 тип – обозначается PPB. Изготавливается из блоксополимера. Сфера применения схожа с первым типом, однако данная труба допускается для монтажа теплого пола.
- 3 тип – самый популярный среди монтажников и потребителей, его обозначают PPR. Кстати, многие теряются при виде маркировки PPR и PPRC и начинают думать, в чем отличия. На самом деле они абсолютно одинаковые. В последнее время изготовители стали применять маркировку PPR отказавшись от последней буквы. Изготавливается из рандомсополимера и может применяться для монтажа холодного, горячего водоснабжения, в различных типах систем отопления.
Существует такой вид полипропилена как PPs, особая труба допускает транспортировку жидкости с температурой 95°C.
Кстати, цвет трубы тут не играет никакой роли, это лишь краситель, который добавляют производители. Исключением является труба с черным оттенком, которая защищена от ультрафиолета.
Рядом с маркировкой типа полипропилена также можете найти маркировку, обозначающую, что это комбинированная труба, например, с прослойкой алюминия (AL) или стекловолокном (FB или Fiber). Обе такие трубы отлично подходят для систем отопления.
Затем мы можем увидеть маркировку давления (PN).
На какое давление рассчитана труба:
- PN10 – номинальное давление 10 атмосфер, данная труба подходит для холодного водоснабжения с температурой до +20°C.
- PN16 – номинальное давление 16 атмосфер, применяется для холодного водоснабжения и подачи воды с температурой не превышающей +60°C.
- PN20 – номинальное давление 20 атмосфер, применяется для холодного, горячего водоснабжения с рекомендуемой температурой не выше 75 – 80°C данные трубы можно применять и для систем отопления с максимально допустимой температурой 95°C, но необходимо учитывать, что срок службы трубы будет заметно меньше.
- PN25 – номинальное давление 25 атмосфер, если вы видите такой параметр, это может означать, что труба армированная алюминиевым слоем и применяется для систем горячего водоснабжения и отопления с рабочей температурой не превышающей +95°C.

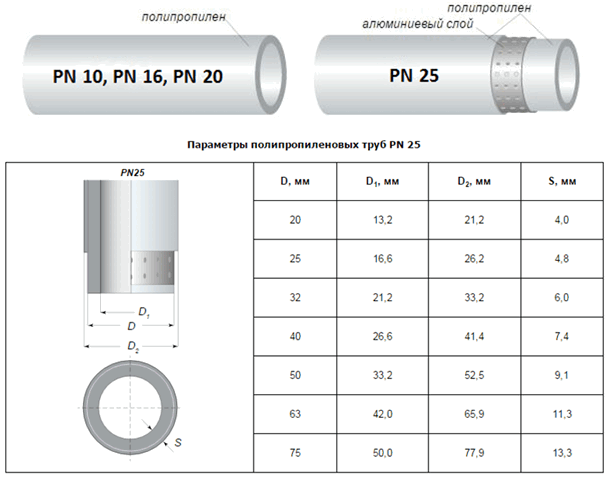

Следом за всеми этими данными идет маркировка диаметра трубы и толщины стенки: например, 20х3,4 что в переводе означает: 20 – это внешний диаметр трубы в мм (полипропиленовые трубы всегда обозначают внешний диаметр), 3,4 – это толщина стенки в мм.
Также в маркировки трубы могут присутствовать такие данные как: нормативный документ, дата выпуска, номер партии и др.
У разных производителей порядок маркировки может отличаться от вышеуказанного, суть этого не меняется.
Еще мы хотим обратить особое внимание на то, чтобы при выборе трубы обращали внимание на ее график температур и давления, ведь вся эта маркировка с условными обозначениями PN10, PN16, PN20… указана при температуре в +20°C. Если у вас температура теплоносителя равняется +75°C, то максимальное давление не должно превышать 6 атмосфер. Если у вас температура теплоносителя равняется +75°C, то максимальное давление не должно превышать 6 атмосфер
Если у вас температура теплоносителя равняется +75°C, то максимальное давление не должно превышать 6 атмосфер.
Конечно, паниковать не стоит, если вдруг по каким-либо причинам у вас скакнет давление до 8 или 10 атмосфер при заданной температуре, с трубой ничего не случится, ее не разорвет — просто, чем дольше воздействие критических температур и давлений, тем меньше срок службы трубы.
Как узнать свойства и характеристики полипропиленовых труб по маркировке Маркировка полипропиленовой трубы: фирма-изготовитель, тип пропилена, на какое давление рассчитана труба, максимальное давление и температура теплоносителя.
О цифровых и буквенных символах в маркировке
На данный материал наносят много как букв, так и цифр. Производители обычно открывают официальные сайты, где, в том числе, есть информация по маркировке и той информации, которую она обозначает. Но лучше всего перевести эти объяснения на язык, который был бы понятен каждому.
Давление. Единица измерения – кг\см2. Обозначается как PN. Показывает, сколько времени труба работает нормально при поддержании тех или иных характеристик.
Чем толще стенка, тем выше, скорее всего, будет данный показатель. Например, выпускают марки PN20, PN25. Такие варианты нужны для подачи горячей воды, систем отопления.
Иногда еще наносят полосы красного или синего цвета. Это даст понять, для какой воды предназначены будущие трубопроводы.
Маркировка полипропиленовых труб для отопления включает данные, связанные с материалами и структурой. Составляются большие таблицы, чтобы дать описание данному параметру. Но достаточно быть в курсе основных обозначений, чтобы выполнить правильный монтаж отопления в обычном здании.
- Al – алюминий.
- PEX – обозначение сшитого полиэтилена.
- PP-RP. Это полипропилен, поддерживающий высокое давление.
- PP – Обычные разновидности полипропиленового материала.
- HI – огнестойкая продукция.
- TI – термоизолированный вариант.
- M – обозначение многослойности.
- S – значок для однослойных структур.
Маркировка полипропиленовых труб для водоснабжения может указывать и на данные, которые касаются:
- Наличия или отсутствия сертификатов.
- Номера выпущенной партии, серийного обозначения и времени, и так далее. Такие обозначения могут состоять из 15 символов и больше.
- Изготовителей.
- Толщины стенок и сечения.
Благодаря этим сведениям каждый покупатель сам выберет материал для водоснабжения, удовлетворяющий все его потребности.
Номинальное давление
Буквы PN – это обозначение разрешенного рабочего давления. Последующая цифра указывает уровень внутреннего давления в барах, которое может выдержать изделие в течение срока службы в 50 лет при температуре воды 20 градусов. Этот показатель напрямую зависит от толщины стенки изделия.
PN10. Такое обозначение имеет недорогая тонкостенная труба, номинальное давление в которой – 10 бар. Температурный максимум, который она может выдержать, – 45 градусов. Такое изделие используется для прокачки холодной воды и устройства теплого пола.
PN16. Большее номинальное давление, большая предельная температура жидкости – 60 градусов Цельсия. Такая труба значительно деформируется под воздействием сильного нагрева, поэтому не подходит для использования в отопительных системах и для подачи горячей жидкости. Ее предназначение – холодный водопровод.
PN20. Полипропиленовая труба этой марки выдерживает давление в 20 бар и температуру до 75 градусов по Цельсию. Она достаточно универсальна и используется для подачи горячей и холодной воды, однако не должна применяться в системе отопления, поскольку имеет высокий коэффициент деформации под воздействием тепла. При температуре 60 градусов отрезок такого трубопровода в 5 м удлиняется почти на 5 см.
PN25. Это изделие имеет принципиальное отличие от предыдущих типов, поскольку армировано фольгой из алюминия или стекловолокном. По свойствам армированная труба схожа с продуктами из металлопластика, менее подвержена температурному воздействию, выдерживает 95 градусов. Предназначена для использования в системах отопления, а также в ГВС.
Класс эксплуатации
При выборе полипропиленовых изделий отечественного производства назначение трубы подскажет класс эксплуатации по ГОСТ.
- 1 класс – изделие предназначено для горячего водоснабжения при температуре 60 °С.
- 2 класс – ГВС при 70 °С.
- 3 класс – для напольного отопления, использующего низкие температуры до 60 °С.
- 4 класс – для напольной и радиаторной систем отопления, в которых используется вода до 70 °С.
- 5 класс – для радиаторного отопления с высокими температурами – до 90 °С.
- ХВ – холодное водоснабжение.
Размеры
Размеры труб из полипропилена варьируются в широких пределах. Значения внешнего и внутреннего диаметра, толщины стенки можно найти в следующей таблице.
Трубные изделия из металлов
Достойный и самый дорогостоящий выбор. Категория подобной современной продукции представлена трубами из меди и нержавеющих сплавов, с содержанием хрома от 13%. Все они обладают отличной механической прочностью (медные материалы лишь немного уступают стали), свободно выдерживают все возможные в быту температурные режимы эксплуатации. Металлические проводки красиво смотрятся, как правило, характеризуя ремонты высокого статусного уровня.
Монтаж металлических трубопроводов – удел профессионалов, так как технологический процесс требует немалых практических навыков, применения дорогостоящего оборудования, а также определенной теоретической подготовки. Например, следует учитывать, что не допускается прямое соединение меди и стали, а также то, что медь всегда должна стоять дальше по потоку воды. Эти особенности связаны с электрохимическим взаимодействием разноименных металлов, которое может привести к ускоренной коррозии участков стальных коммуникаций.
Проектируя водопроводную разводку квартиры из металлических труб, неплохо уточнить среднестатистические параметры воды, которую предстоит по ним транспортировать. При определенных неблагоприятных показателях её химического состава, даже инертные металлы могут подвергаться коррозионной деградации.
