Как сделать твердотопливные котлы своими руками виды, пошаговое руководство по монтажу

Пошаговая инструкция сооружения котла на твердом топливе

Итак, весь процесс, как сделать котел своими руками по чертежам, можно разделить на несколько последовательных этапов:

  1. Используя болгарку, из труб и профилей нужно вырезать заготовки. Профили будут стойками, в них газовым резаком нужно прорезать круглые отверстия для стыковки с трубами. Понадобится сделать по 4 отверстия по трубу ?50 мм в передних стойках и по столько же в задних. Кроме того, нужны еще отверстия для врезки в систему отопления. Наплывы и нагар в результате резки или сварки нужно зачистить болгаркой, чтобы они не мешали движению воды по трубам.
  2. Далее заготовки собирают в единую конструкцию. Работать придется вдвоем – сварщику понадобится помощник, чтобы придерживать трубки в неподвижном положении. Чтобы было удобнее, можно поставить стойки с трубами на ровную поверхность и сварить переднюю и заднюю часть котла.
  3. Теперь нужно обеспечить подачу и отток воды из котла. К готовому каркасу приваривают входящую и обратную трубу, а торцы прямоугольных профилей заваривают кусками металла 60x40 мм.
  4. Прежде чем монтировать теплообменник, его проверяют на герметичность. Для этого его устанавливают вертикально, закрывают нижнее отверстие и наполняют водой. Если протечек на швах нет, значит можно работать дальше.
  5. Из кирпича выстраивают корпус котла и встраивают в него теплообменник, оставляя зазор между ними не менее 1 см. Установить регистр нужно так, чтобы создать подъем в сторону выходящей горячей воды. Перепад уровня между выходным отверстием и передним правым верхним углом теплообменника должен быть не менее 1 см. Это позволит улучшить циркуляцию теплоносителя и избавит от воздушных пробок.
  6. Кирпичная кладка должна перекрыть теплообменник сверху на 3-4 см. Поверх кладки укладывают чугунную плиту. Дымоход устанавливают по усмотрению хозяев – кирпичный, металлический, или выводят в уже готовую трубу.

Основные компоненты отопительной системы

Первым делом нужно разобраться, что нужно для системы отопления частного дома, чтобы она была полноценной:

  1. Котел. Выбирая котел, нужно найти устройство с оптимальным сочетанием эффективности и экономичности. Кроме того, хороший отопительный котел практически не требует внимания в процессе эксплуатации.
  2. Обвязка котла. Обвязка включает в себя группу безопасности (воздушный клапан, предохранительный клапан и манометр), циркуляционный насос и расширительный бачок, принимающий в себя излишки теплоносителя при его температурном расширении.
  3. Трубы. Для монтажа потребуются магистральные трубы, подводки к радиаторам и отопительные стояки (необходимы, если в системе будут вертикальные участки).
  4. Отопительные приборы и их обвязка. К обвязке отопительных приборов относятся элементы запорной арматуры.

В открытых системах с естественной циркуляцией теплоносителя функцию обвязки котла выполняет открытый расширительный бачок. Такая система водяного отопления частного дома своими руками создается очень просто, но за эту простоту придется платить длительным и неравномерным прогревом системы, а также подверженностью коррозии и образованию накипи.

Выбор и оборудование помещения под монтаж

Во многом выбор аппаратуры и аксессуаров зависит от СНиП 42-01-2002 «Газораспределительные системы». Это существенно сужает ассортимент выбора, так как конкретный котёл может не подойти для выбранного помещения из-за несоответствия площади и удельной мощности.

ВАЖНО! СНиПы регулярно обновляются, а действующие законы вносят в них поправки. Нужно проверять законодательно-правовую базу непосредственно пред установкой.. Раньше, например, нельзя было устанавливать котёл в подвале дома, а теперь можно, если дом одноквартирный

Раньше, например, нельзя было устанавливать котёл в подвале дома, а теперь можно, если дом одноквартирный.

Общие требования:

  • Комната должна быть хорошо проветриваемая;
  • В комнате должны быть оконные проёмы;
  • Площадь тем больше, чем больше мощность котла.

Этап 6. Особенности установки расширительного бака и насоса

Расширительный бак используется в системах с естественным движением теплоносителя. Объем этого элемента и его габариты зависят от характеристик отопительной системы.

Система отопления с принудительным движением теплоносителя также должна оснащаться расширительным баком, но здесь дополнительно требуется установка циркуляционного насоса. Монтаж обоих элементов системы можно выполнить своими руками, для этого достаточно воспользоваться рекомендациями производителя и схемой монтажа газового котла отопления.

Установка клапана безопасности необходима, если твердотопливный котел не имеет встроенного теплообменника. В этом случае дополнительное оборудование снизит уровень давления до нормальных значений и поддержит определенный уровень температуры. Для теплоносителя максимальная температура теплоносителя составляет 95 градусов, а в камере сгорания она должна быть 110 градусов.

1 Виды отопительных систем

Самостоятельно соорудить котёл можно практически любой сложности. Главное, правильно подобрать модель для определённого помещения. Для этого стоит разобраться во всех преимуществах и недостатках разных видов оборудования.

Котлы для отопления частных домов бывают таких видов:

  1. 1. Газовые. Этот вид оборудования лучше не рассматривать, так как для его установки понадобится согласование с контролирующими органами (газовой службой и т. п. ). При самостоятельном изготовлении вряд ли получится сделать котёл, который будет отвечать всем законодательным нормам.
  2. 2. Электрические. Эти модели довольно популярны. Объясняется это простотой в изготовлении, монтаже, эксплуатации. Но недостатком являются высокие цены на газ. Такое оборудование в основном устанавливается для дачи или гаража (в целях периодического отопления дома).
  3. 3. Жидкотопливные. Конструкция не является очень сложной для самостоятельного производства. Единственная сложность, с которой можно столкнуться, — настройка форсунков для подачи топлива. Это заставит задуматься, а стоит ли вообще выбирать такой вид оборудования для самостоятельного производства.
  4. 4. Твердотопливные. Они по праву считаются самыми лучшими на рынке. Связано это с достаточно большой производительностью, особенно если установить автоматическую регулировку температуры с помощью дополнительного оборудования.

Самые популярные — котлы длительного горения. Пиролизные и пеллетные из-за сложностей в установке, сборке, наличии отдельных дорогостоящих компонентов устанавливаются гораздо реже.

Как сделать индукционный котел отопления своими руками для отопления дома

«Индукционники» различной производительности в свободном доступе представлены на рынке климатической техники, но стоимость их существенно завышена. Это вынуждает умельцев собирать отопители из доступных компонентов. Чтобы не паять сложные электронные схемы, делают индукционные котлы отопления своими руками из инверторов, сварочного аппарата или кухонных плит, работающих на принципе индукции.

Из индукционной плитки

Обычный кухонный прибор можно использовать для создания электрокотла. У мастера есть 2 способа, как реализовать проект. Тем, кто не хочет вникать в тонкости процесса и создавать сложные конструкции, подойдет использование электроприбора по прямому назначению. Для этого на него устанавливают закрытую нагревательную емкость со входным и выходным патрубками. Последние подключают к отопительному контуру, а нагрев будет происходить аналогично кипячению воды в кастрюле.

Второй способ более сложен в реализации. Для этого придется прибор полностью разобрать и извлечь необходимые элементы. Мастеру понадобятся медный сердечник для изготовления катушки и блок управления для питания силовой части. Однако такой прием имеет несколько недостатков:

  1. Подбор величины индукции самодельной конструкции. Мастеру понадобится опытным путем определить количество витков, соответствующее оптимальному. Только в этом случае работа будет максимально эффективной.
  2. Несоответствие системы управления. Контроллер плитки не рассчитан на работу в составе котловой автоматики. Он будет по времени отключать нагрев, даже если теплоноситель не достиг заданной температуры.

Из инвертора

Преобразователь постоянного напряжения в переменное может служить источником высокочастотного сигнала для сборки «индукционника». Прибор подбирают или изготавливают соответствующей мощности, способной генерировать достаточное количество тепла. Мастеру также понадобится первичная катушка и блок конденсаторов.

Обмотку изготавливают из медной трубы или проволоки в керамической изоляции. В первом случае по катушке можно пустить воду для охлаждения и дополнительного отбора тепла. Элемент сворачивают вокруг цилиндра подходящего диаметра. В зависимости от мощности прибора понадобится не менее 5-6 витков. Края катушки подключают к блоку конденсаторов и инвертору напряжения.

С питанием от сварочного аппарата

Функцию частотного генератора может выполнять современный сварочный агрегат. Он способен генерировать ток с частотой 20-50 кГц, что отлично подходит для создания «индукционника». Последовательность изготовления:

  1. К отрезку пластиковой трубы диаметром 2 дюйма и длиной 0,6 м приклеивают полоски текстолита, на которые наматывают обмотку из 50-100 витков медной проволоки в эмалевой изоляции. Между отдельными кольцами оставляют не менее 5 мм.
  2. В трубу насыпают куски нержавеющей проволоки.
  3. С двух концов припаивают полипропиленовые переходники размером, соответствующим присоединительным фитингам отопительного контура.
  4. Обмазывают катушку эпоксидкой для обеспечения надежной электроизоляции.
  5. Края обмотки подключают к выводам сварочного инвертора. Их необходимо сделать самостоятельно, подключив проводники в точки, где напряжение еще не выпрямлено.
  6. Все элементы устанавливают в шкаф, который закрепляют на стене. Выполняют все необходимые подключения.

Для автоматизации процесса нагрева можно подключить сварочный аппарат через силовое реле или контактор, управляемые термостатом. Такая связка позволит включать и отключать агрегат при достижении заданных температур.

Простой котел длительного горения чертеж

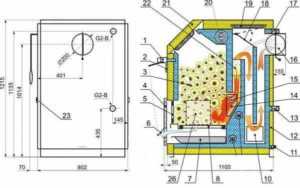

На рис. 1 представлен чертеж простого котла с нижним расположением топки. Для изготовления прямоугольного корпуса и теплообменника используется листовая низкоуглеродистая сталь. Теплообменник устроен по типу «водяной рубашки». Коэффициент теплоотдачи (КПД) увеличен за счет конструкции выступов внутри котла, отражающих пламя и нагревающийся газ.

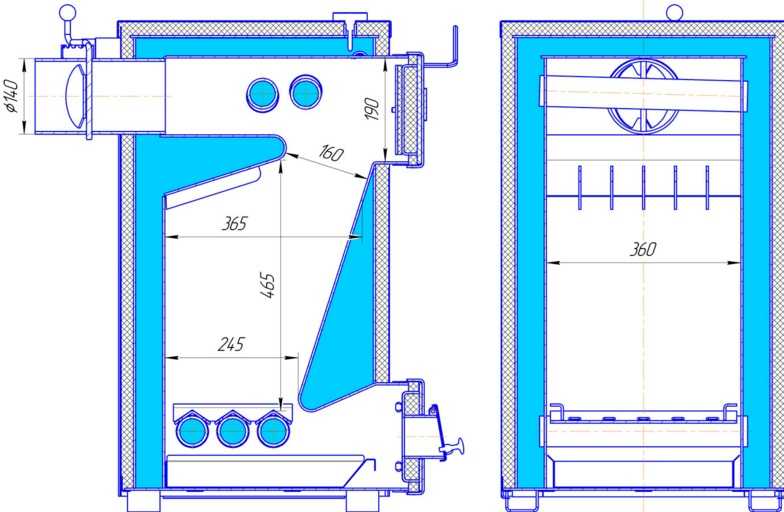

Рис. 1 Котел с «водяной рубашкой»

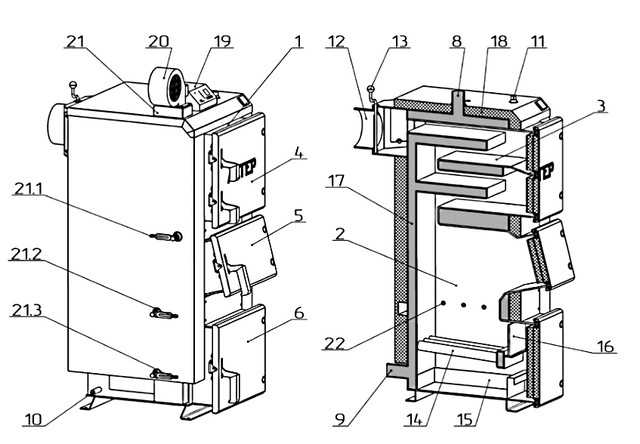

На рис. 2 представлен комбинированный теплообменник типа «водяной рубашки» (2), образующейся вокруг камеры сгорания плюс щелевой регистр (3) из стального листа. Продукты горения выходят через дымовой патрубок (1). Твердое топливо (5) сгорает в нижней части камеры. Под ней находится регулятор подачи воздуха (8).

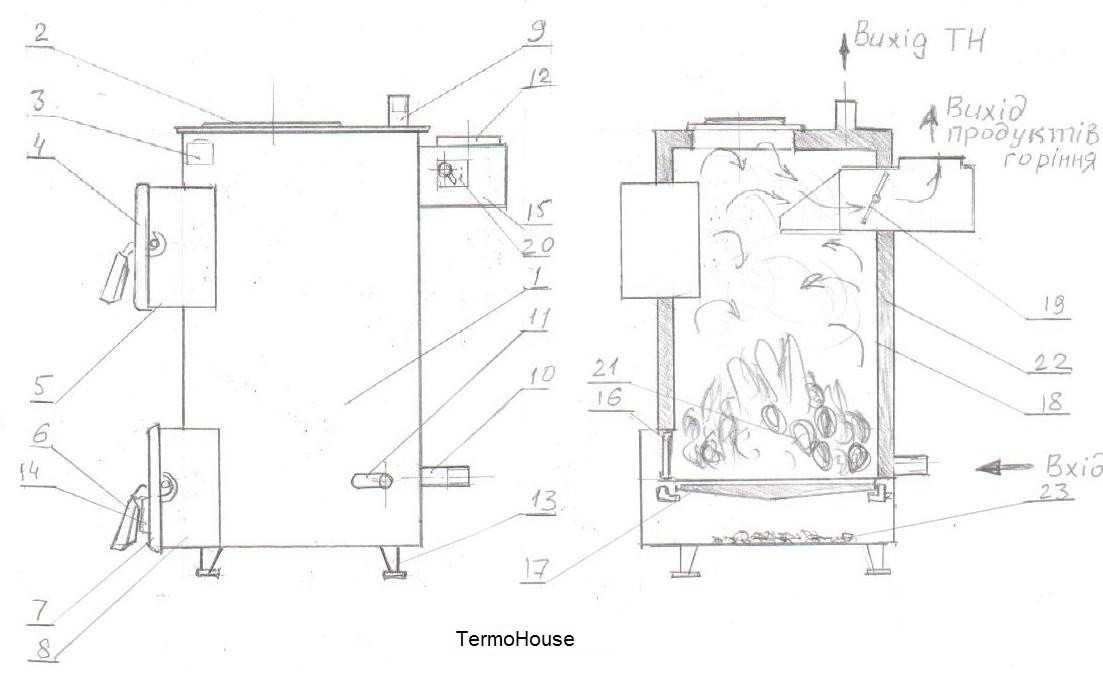

Рис. 2 Котел с щелевым регистром

Котел с верхним горением

Чертеж камеры представлен на рис.3. Котел в форме цилиндра выполняется из разных по диаметру труб. Воздух подается через движущуюся трубу, которая выдвигается вверх для освобождения топливника, когда необходимо загрузить топливо. При сжигании оно начинает уменьшаться в объеме и вместе с ним труба также опускается плавно вниз под тяжестью своего веса. Равномерная подача топлива достигается с помощью диска, приваренного к основанию трубы.

Теплообменник выполнен по типу «водяной рубашки», обволакивающей камеру сгорания. Прогрев воздуха происходит в верхней части котла.

Рис. 3. Котел с верхним горением

Виды отопительных котлов

Выбор типа самодельного котла отопления зависит от того на каком топливе он будет работать. Отсюда классификация:

  1. К электрическим котлам отопления не предъявляются высокие требования по безопасности. Конструкция состоит из емкости, которую несложно сделать из отрезка трубы с диаметром больше чем у подводящих патрубков отопительной системы. Внутри устанавливают ТЭНы. Несмотря на простоту изготовления такой котел для отопления экономически не выгоден, так как цена электроэнергии высокая. Поэтому этот вариант выбирают для периодического отопления небольших дачных домиков.
  2. У газовых котлов высокий КПД и невысокая цена топлива. Однако из-за взрывоопасности газа требования даже к заводским моделям очень высокие. Поэтому получить разрешение на установку и эксплуатацию самодельного котла отопления практически невозможно, а при монтаже в подвале и теоретически.
  3. В изготовлении жидкотопливного котла своими руками ничего сложного нет. Но для нормальной эксплуатации придется установить емкость для хранения мазута или дизтоплива и проложить от нее утепленный трубопровод. Цена горелки и трудности ее настройки могут отбить желание делать такой котел. Тем более что придется договариваться с пожарной инспекцией о получение разрешения на установку.
  4. Чаще всего для отопления частного дома устанавливают твердотопливный котел отопления. Его топят дровами, каменным углем, торфом, горючими сланцами. У самодельных котлов этого вида температура на выходе доходит до 120 — 150 ?C.

Процесс сборки

Процесс создания котла включает несколько этапов. При изготовлении каждого элемента стоит учитывать особые условия эксплуатации изготавливаемого изделия.

Устройство подачи воздуха

Отрезаем от толстостенной трубы диаметром 100 мм отрезок, длина которого будет равна высоте топки. К нижней части привариваем болт. Из стального листа вырезаем круг такого же диаметра, как труба или большего. Просверливаем в круге отверстие, достаточное для прохождения болта, приваренного к трубе. Соединяем круг и воздуховодную трубу, закрутив гайку на болт.

В итоге мы получим трубу для подачи воздуха, нижняя часть которой может закрываться свободно двигающимся металлическим кругом. В процессе эксплуатации это позволит регулировать интенсивность горения дров и, следовательно, температуру в помещении.

С помощью болгарки и диска по металлу делаем в трубе вертикальные прорези толщиной приблизительно 10 мм. Через них воздух будет поступать в топочную камеру.

Корпус (топка)

Для корпуса потребуется цилиндр с герметичным дном диаметром 400 мм и длиной 1000 мм. Размеры могут быть иными, в зависимости от имеющегося свободного пространства, но достаточными для закладки дров. Можно использовать готовую бочку или приварить к стальному толстостенному цилиндру днище.

Иногда котлы для отопления изготавливают из баллонов из-под газа для более длительного срока службы.

В верхней части корпуса формируем отверстие для отвода газов. Его диаметр должен быть не менее 100 мм. К отверстию привариваем трубу, через которую будет осуществляться отвод отработавших газов.

Длина трубы выбирается в зависимости от конструктивных соображений.

Соединяем корпус и устройство подачи воздуха

В днище корпуса вырезаем отверстие диаметром равным диаметру воздухоподающей трубы. Вставляем трубу внутрь корпуса таким образом, чтобы поддувало выходило за пределы днища.

Воздухоподающая труба должна заканчиваться на несколько сантиметров раньше начала дымохода.

Теплорассеивающий диск

Из металлического листа толщиной 10 мм вырезаем круг, размер которого немного меньше диаметра корпуса. Привариваем к нему ручку, изготовленную из арматуры или стальной проволоки.

Это значительно упростит последующую эксплуатацию котла.

Конвекционный кожух

Из листовой стали изготавливаем цилиндр или отрезаем кусок трубы, диаметр которой на несколько сантиметров больше наружного диаметра топки (корпуса). Можно использовать трубу диаметром 500 мм. Соединяем вместе конвекционный кожух и топку.

Сделать это можно с помощью металлических перемычек, привариваемых к внутренней поверхности кожуха и наружной поверхности топки, если зазор получился достаточно большой. При меньшем зазоре можно приварить кожух к топке по всему периметру.

Из стального листа вырезаем круг такого же диаметра как топка или чуть больше. Привариваем к ней ручки, используя электроды, проволоку или другие подручные средства.

Учитывая, что в процессе эксплуатации котла ручки могут сильно нагреваться, стоит предусмотреть специальную защиту из материала с низкой теплопроводностью.

Для обеспечения длительного горения к дну привариваем ножки. Их высота должна быть достаточной, чтобы поднять дровяной котел минимум на 25 см над уровнем пола. Для этого можно использовать различный прокат (швеллер, уголок).

Поздравляем, вы изготовили дровяной котел своими руками. Можно приступать к обогреву дома. Для этого достаточно загрузить дрова и поджечь их, открыв крышку и теплорассеивающий диск.

Принцип работы твердотопливных котлов

Котлы имеют модульную конструкцию, состоящую из нескольких устройств в одном корпусе:

  • теплообменника;
  • топки с дверцей;
  • колосниковой решётки;
  • зольника с люком для прочистки;
  • терморегулятора.

Отопительный котёл работает по следующему принципу:

  1. В камеру загружают топливо, поджигают. Дрова или альтернативные материалы сгорают, образуя СО.
  2. Температура воздуха увеличивается и газы поднимаются выше в дымоход.
  3. Горячие воздушные потоки, вытесняя холодные, перемещаются по отопительной сети.
  4. По мере их продвижения жидкость в теплообменнике нагревается.

За подведение воды отвечает впускной патрубок, а за поступление горячего носителя в радиаторы — коллектор обратки. Обе точки подключения контура рекомендуют оборудовать температурными датчиками.

Схема обвязки ТТ котла с естественной циркуляцией

Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.

Подключение котла на твердом топливе в гравитационную систему отопления

Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.

Принцип работы системы отопления с естественной циркуляцией

В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.

От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.

Основной принцип работы естественной циркуляции — перепад высот и разница температур

Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.

Что еще необходимо

В приведенной выше схеме есть масса недостатков:

  • Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).

  • Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.

Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.

Недостатки

Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:

  • Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.

  • Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
  • Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.

Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.

Как сварить котел отопления своими руками

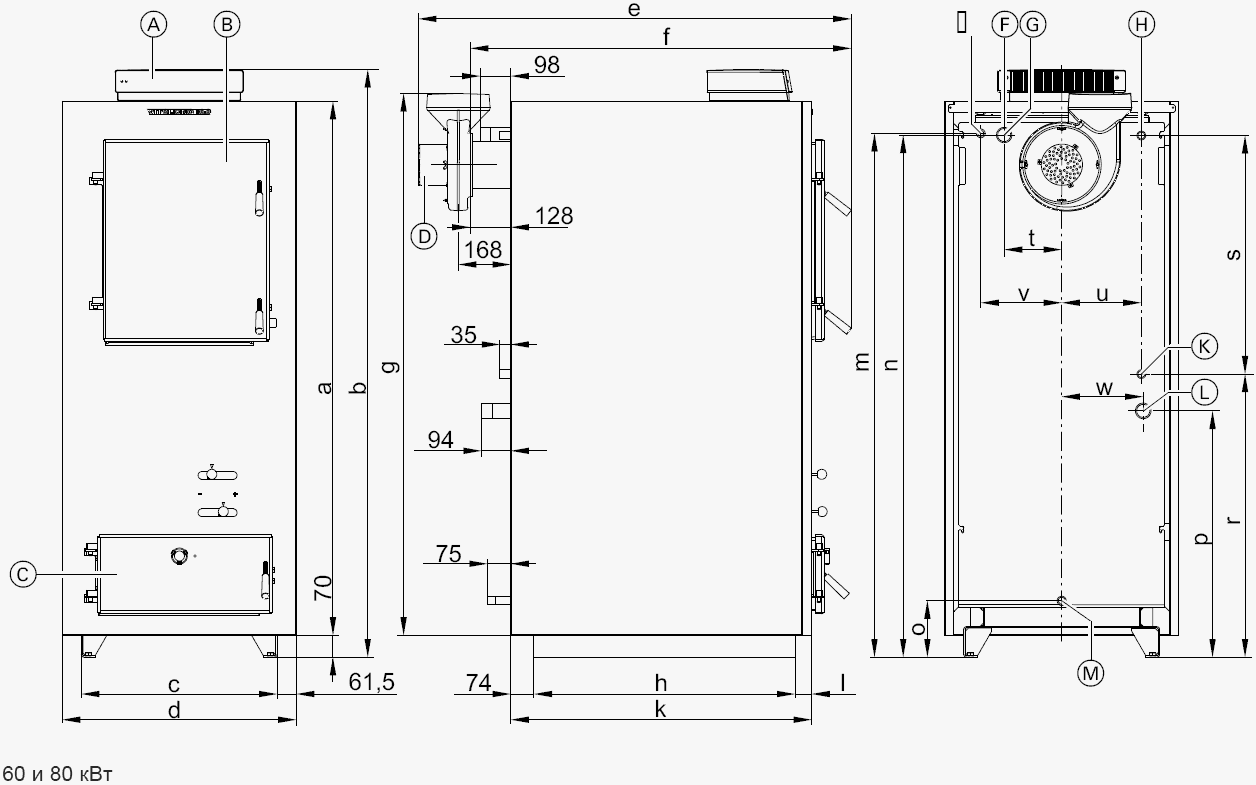

Схема изготовления котла длительного горения с теплообменником

До того как самому сварить котел отопления, нужно определиться с его конструкцией. Предпочтительно, чтобы она соответствовала современным требованиям к безопасности и эффективности работы. Поэтому в качестве примера будет рассмотрен котел пиролизного типа, изготовленный самостоятельно.

Как правильно сварить котел отопления подобного типа? Помимо сварочного аппарата для этого потребуются следующие материалы и инструменты:

  • Листовая сталь, марки которой подбираются из данных таблицы, показанной выше. Для камеры сгорания толщина металла должна составлять 3-4 мм. Корпус можно сделать из стали меньшей толщины – 2-2,5 мм;
  • Трубы для изготовления теплообменника. Их оптимальный диаметр 40 мм. Такой размер позволит быстро нагреть теплоноситель. Количество регистров – от 3 до 6;
  • Как сварить котел отопления без режущего инструмента? Лучше всего для разрезания листов стали использовать «болгарку» со специальными дисками по металлу;
  • Дверцы для топочной камеры и поддувала. Также нужно приобрести чугунные колосники. Это необходимо сделать заранее, так как по размерам комплектующих будут изготавливаться проемы и крепежные части котла;
  • Уровень, рулетка и карандаш (маркер) для нанесения разметки;
  • Защитный инвентарь – перчатки, маска сварщика, прозрачные рабочие очки и одежда из плотного материала с длинными рукавами.

Для наглядности можно посмотреть, как сварить отопление в частном доме. Видео или фотоматериалы помогут в работе, так как в них наглядно показаны все этапы и особенности их выполнения. Однако это нужно сделать только после составления чертежа и подготовки всех инструментов и комплектующих. Это относится ко всем этапам изготовления комплектующих, так как сварить отопление своими руками, включая котлы, регистры, гребенки, невозможно без правильной схемы.

Важно также подготовить место работы до того как сварить отопление в гараже. Чаще всего процесс изготовления проходит именно в нем

Для начала нужно обеспечить максимальное свободное пространство, убрав лишние предметы

Для начала нужно обеспечить максимальное свободное пространство, убрав лишние предметы.

В целях безопасности также из гаража следует вынести легковоспламеняющиеся жидкости – бензин, масло и т.д. И только после этого можно приступать к работе – сваривать отопление в гараже. Правильная сварка котла отопления заключается в изготовлении двух составляющих – непосредственно корпуса котла и теплообменника.

Теплообменник

Теплообменник для котла отопления

Этот элемент изготавливается до того, как сваривается котел отопления. Впоследствии он будет установлен в конструкцию, которая будет напрямую зависеть от его фактических габаритов.

Конструктивно он представляет собой 2 прямоугольных бака, соединенных между собой трубопроводами. Оптимальная толщина материала должна составлять 3-3,5 мм. Это связано с высокими температурами, которые будут воздействовать на поверхность. Специфику его изготовления можно посмотреть на видео – как сварить отопление в частном доме.

Корпус

На листах стали делается разметка конструкции согласно чертежам. Сначала вырезается задняя панель и к ней приваривается перегородка для отведения дровяных (угольных) газов. На этом этапе нужно быть очень осторожным, так как сварной шов не всегда может обеспечить должное крепление. Затем к перегородке и задней стенке приваривается боковая и нижняя.

Нужно отметить, что самому сварить котел отопления довольно проблематично. Поэтому эту работу рекомендуется выполнять вдвоем. В особенности это касается этапа установки готового теплообменника. Его патрубки помещаются в заранее подготовленные отверстия, а трубы точечно привариваются к внутренним стенкам котла.

Нередко стоит вопрос – как сварить отопление внутри гаража без принудительной вентиляции. Для этого работы должны проводиться только с открытыми воротами, чтобы обеспечить нормальный приток свежего воздуха.

Основной проблемой самодельных конструкций является низкая эффективность работы. Для увеличения КПД рекомендуется делать двойные стенки, между которыми устанавливается базальтовый огнеупорный теплоизолятор. Сварить подобный котел своими руками для водяного отопления можно, но для этого нужно предусмотреть дополнительный расход материала. Сначала изготавливаются двойные стенки, которые заполняются утеплителем. Затем дальнейшая технология сварки конструкции полностью соответствует вышеописанной.

Виды отопительных котлов

Существует четыре вида:

  1. Электрические
  2. Газовые
  3. На жидком топливе
  4. Твердотопливные

Выбор имеет положительные, отрицательные стороны.

Электрические

Электрические просты в изготовлении, можно устанавливать во многих местах, компактны, просты в повседневной эксплуатации. Минусы:

  1. Критически зависят от стабильного электропитания
  2. Требуют отдельной мощной проводки (рассчитанной на работу прибора в 5-10 кВт)
  3. Потребляют дорогое электричество

Самодельный ТЭНовый электрокотел в системе отопленияИзготовленный в домашней мастерской ТЭНовый электрокотел в системе отопления (для помещения большой площади)Самодельный ТЭНовый электрокотел в системе отопления (с обвязкой, группой безопасности)Схемы устройства, работы электродного, ТЭНового электрокотлов

Газовые

Газовые — распространенные, но установка требует официальных разрешений, эксплуатация самодельных конструкций не допускается. Стоимость магистрального газа постоянно растет.

На жидком топливе

Технологичны, воспроизводимы в гаражной мастерской, требуют больших запасов жидкого топлива (1.5-2 литра на час работы). Стоимость отработанного машинного масла, дизельного топлива постоянно растет.

Схема системы отопления с капельным котлом на соляркеСхема на отработанном маслеСхема на отработкеСхема на отработке маслаСхема работы печи на отработке с вентиляторомПодробная схема на отработанном маслеПечь на отработке с водяным контуром

Твердотопливные

Конструкции проверены десятилетиями эксплуатации. Стоимость угля, дров, сравнительно с другими видами топлива, невысока. Устройства автономны, легко воспроизводимы в условиях гаражной мастерской.

Принцип работы однотрубной системы отопления в двухэтажных домах

Однотрубная система отопления двухэтажного дома предполагает естественную циркуляцию воды, однако циркуляционный насос отсутствует. На второй этаж горячая вода подается по стояку, потом попадает в нагревательные приборы и перемещается уже по передающим стоякам. В этих стояках теплоноситель охлаждается. Первый этап предполагает установку без наличия байпасов. Такие компоненты, как байпасы, нужны больше всего во время различных ремонтных процедур.

Разводка однотрубного отопления в двухэтажном доме

Если происходит естественная циркуляция теплоносителя (без участия насоса), то перемещение имеет место благодаря тому, что изменяется плотность холодной и горячей воды. Наиболее серьезный недостаток заключается в установке труб большого диаметра вместе с разводкой магистралей находящихся под уклоном. Это выглядит очень неэстетично  и может испортить весь интерьер. Наилучшим вариантом будет независимость от электросети.

Если сравнивать однотрубное отопление двухэтажного дома с двухтрубным, то первое обладает многими преимуществами. В первую очередь, посредством однотрубной системы можно охватить весь внутренний периметр дома и внешние стены посредством одного кольца замкнутого типа. Это можно сделать независимо от того, какая планировка в помещении.

Однотрубное отопление в частном доме

Суть такой системы заключается в том, что от котла идет только одна труба для подачи тепла. Эта труба проходит по всему периметру здания и поворачивает в ту сторону, где у котла находится обратка. Если есть необходимость, к трубе подачи можно подключить радиаторы отопления или отвести трубы с системой под названием «теплый пол». Для того чтобы произвести установку циркуляционного насоса или полотенцесушителя, не нужно много усилий.

Эстетичный внешний вид является немаловажным фактором при организации отопительной системы. Основную трубу можно хорошо скрыть от взора под пол. Регулировка нагрева воды является довольно простым процессом благодаря особенностям схемы подключения. Такой вариант является наиболее удобным, если в последовательном порядке подключены два котла. В таком случае функционирование автономной отопительной системы будет более надежным и экономичным.
