Монтаж полипропиленовых труб своими руками: технология работ

1 Какую разводку полипропиленовых труб для дома выбрать

Это самый первый вопрос, который предстоит решить всем, кого интересует система отопления из полипропилена. Существует два типа разводки – верхняя и нижняя. В первом случае трубопровод (подающий) прокладывается на чердаке либо под потолочной поверхностью. А стояки спускаются от него вниз. К ним подсоединяют приборы отопления. Обратный трубопровод при верхней разводке из полипропиленовых труб прокладывают в погребе частного дома либо по полу.

Подобная схема рекомендована для ситуаций, когда вода в отопительной системе циркулирует по естественному принципу. Также верхняя разводка выполняется при невозможности скрытого монтажа полипропиленовых труб.

Верхняя разводка полипропиленовых труб в доме

При обустройстве таких систем обратите внимание на следующие важные советы:

На чердаке обязательно следует установить своими руками воздухоотводчик, который будет стравливать в автоматическом режиме воздух из отопительной системы, и специальный расширительный бак. Последний необходим для защиты трубопровода и оборудования от перепадов давления.
Разрешается не использовать циркуляционный насос.

При нижней схеме разводки оба трубопровода (обратный и подающий) прокладывают под потолком погреба либо по полу цокольного (первого) этажа частного дома. Причем трубы укладывают параллельно друг к другу. Такая схема применяется при отдельной подаче горячей воды в каждый отопительный стояк.

Однотрубные системы отопления дома: особенности таких решений

Однотрубные системы отопления дома основаны на использовании энергонезависимого котла (с естественной, гидравлической циркуляции) и 1 трубы, предназначенной для передачи промежуточного теплоносителя, которая может применяться в качестве отопительного регистра, либо радиаторов, подсоединенных последовательно. Классическая разводка предполагает использование расширительного бака открытого типа.

Изображение 1: однотрубная система отопления.

Схема подключения однотрубной системы отопления в своем доме, представленная на ИЗОБРАЖЕНИИ 1, представляет собой замкнутое однотрубное кольцо (систему замкнутых колец), которое огибает все помещения дома по периметру, начиная с точки выхода подачи и заканчивая местом входа обратки. В настоящее время подобного подключения стараются избегать. Существует множество модификаций с игольчатыми вентилями, байпасом, закрытой системой, принудительной циркуляцией. Благодаря всему этому недостатки классической схемы подключения однотрубной системы отопления дома перекрываются.

Однотрубные системы отопления дома — это замечательная прогрессивная отопительная система. имеющая всего 1 существенный недостаток: при ее монтаже в одноэтажном доме для того, чтобы обеспечить ее автономную и эффективную работу без циркуляционного насоса, нужно устанавливать разгонный коллектор. Данное устройство, в свою очередь, создает определенные трудности (в одноэтажных зданиях) установки расширительного бака и исключает возможность его совместного использования с расходным баком автономной системы водоснабжения частного дома. Данное условие справедливо лишь в том случае, если высота потолков дома меньше 220 см.

Разгонный коллектор в однотрубной системе отопления дома нужен для придания ускорения движению теплоносителя в трубе отопительной системы и его постоянного поддержания. Чем выше будет расположена верхняя точка данного коллектора, тем эффективнее будет работа автономной отопительной системы. При этом чем быстрее будет двигаться теплоноситель, тем менее шумно будет работать система.

Изображение 2: однотрубное отопление.

В случае установки однотрубной системы отопления дома в двухэтажном или двухуровневом здании, данная проблема автоматически исчезает. В двухэтажных домах однотрубные системы отопления всегда работают бесшумно без использования циркуляционного насоса и без установки разгонного коллектора с его прямым функциональным назначением. В данном случае коллектор представляет собой прямое продолжение трубы подачи с образованием верхней точки отопительной системы, к которой подключается расходно-расширительный бак и/или расширительный бак.

Схема, приведенная на ИЗОБРАЖЕНИИ 1, показывает общий принцип устройства однотрубной системы отопления одноэтажного частного дома без учета количества и особенностей расположения комнат: важен сам принцип подключения отопительных приборов к магистральной трубе.

Схема подключения батарей может выбираться исходя из удобства подключения и уровня теплопередачи, который необходимо получить в этом месте их установки.

Выбор места и способа установки радиатора

Варианты подключения радиаторов отопления зависят от общей схемы отопления в доме, конструктивных особенностей отопительных приборов и способа прокладки труб. Распространены следующие способы подключения радиаторов отопления:

Боковое (одностороннее). Подводящая и отводящая трубы подсоединяются с одной стороны, при этом подача располагается сверху. Стандартный способ для многоэтажных домов, когда подвод выполняется от трубы стояка. По эффективности этот способ не уступает диагональному.
Нижнее. Таким способом подключаются радиаторы биметаллические с нижней подводкой или стальной радиатор с нижним подключением. Подводящая и обратная труба подводится снизу в левой или правой части прибора и подсоединяется через узел нижнего подключения радиатора с накидными гайками и отсекающими кранами. Накидная гайка накручивается на нижний радиатор патрубок. Преимуществом такого способа является скрытое в полу расположение магистральных труб, а радиаторы отопления с нижней подводкой гармонично вписываются в интерьер и могут устанавливаться в узкие ниши.

Диагональное. Теплоноситель поступает через верхний вход, а обратка подключается с противоположной стороны к нижнему выходу. Оптимальный вид подключения, обеспечивающий равномерный разогрев всей площади батареи. Таким способом правильно подключить батарею отопления, длина которой превышает 1 метр. Теплопотери при этом не превышают 2%.
Седельное. Подача и обратка подключена к расположенным с противоположных сторон нижним отверстиям. Применяется преимущественно в однотрубных системах, когда другой способ невозможен. Потери тепла в результате плохой циркуляции теплоносителя в верхней части прибора достигают 15%.

https://youtube.com/watch?v=olrD9qxCAhM

ПОСМОТРЕТЬ ВИДЕО

При выборе места для установки учитывают несколько факторов, обеспечивающих корректную работу отопительных приборов. Установка производится в наименее защищенных от проникновения холодного воздуха местах, под оконными проемами. Рекомендуется установить батарею под каждым окном. Минимальное расстояние от стены составляет 3-5 см, от пола и подоконника – 10-15 см. При меньших зазорах ухудшается конвекция и падает мощность батареи.

Типичные ошибки при выборе места установки:

Не учтено место для установки регулировочных кранов.
Маленькое расстояние до пола и подоконника препятствует полноценной циркуляции воздуха, вследствие чего теплоотдача снижается и помещение не догревается до заданной температуры.
Вместо нескольких батарей, расположенных под каждым окном и создающих тепловую завесу, выбирают один длинный радиатор.
Установка декоративных решеток, панелей, препятствующих нормальному распространению тепла.

Способы циркуляции теплоносителя

Циркуляция теплоносителя по трубопроводам происходит естественным или принудительным способом. Естественный (гравитационный) способ не предполагает использования дополнительного оборудования. Теплоноситель передвигается благодаря изменению характеристик жидкости в результате разогрева. Поступающий в батарею горячий теплоноситель, остывая, приобретает большую плотность и массу, после чего опускается вниз, а на его место поступает более горячий теплоноситель. Холодная вода из обратки самотеком поступает в котел и вытесняет уже нагретую жидкость. Для нормального функционирования трубопровод устанавливается под уклоном не менее 0,5 см на один погонный метр.

Схема циркуляции теплоносителя в системе с использованием насосного оборудования

Для принудительной подачи теплоносителя обязательна установка одного или нескольких циркуляционных насосов. Насос устанавливается на обратную трубу перед котлом. Работа отопления в этом случае зависит от электрического питания, однако имеет существенные преимущества:

Допускается применение труб малого диаметра.
Магистраль устанавливают в любом положении, вертикально или горизонтально.
Требуется меньший объем теплоносителя.

Особенности однотрубной системы

Однотрубная система отопления частного дома подразумевает последовательное прохождение теплоносителя по всем радиаторам, которые имеются в системе. При этом вода или другая жидкость, идущая по магистрали, отдаёт часть своего тепла в первый радиатор, что способствует снижению температуры теплоносителя.

Однотрубное отопление частного дома тем и плохо, что температура нагрева последнего в цепи радиатора значительно ниже, чем первого. Этот недостаток можно достаточно легко устранить. Для этого необходимо увеличивать последовательно число секций в батареях. При этом, чем дальше радиатор находится от начальной точки магистрали, тем больше секций он должен содержать. Это один из самых главных недостатков, который имеет однотрубное отопление.

Однотрубное подключение радиаторов отопления достаточно сложный и трудоёмкий процесс, в котором очень важно произвести правильные расчеты количества секций. Однотрубная система отопления двухэтажного дома и однотрубная система отопления одноэтажного дома по своей сути достаточно сильно различаются

В настоящее время применяются горизонтальная однотрубная система отопления и вертикальная однотрубная система отопления. Так же создаются схемы, которые учитывают принудительную или естественную циркуляцию жидкости по системе. Не для всех случаев подходит естественная циркуляция, но иногда лучше использовать именно её

Однотрубная система отопления двухэтажного дома и однотрубная система отопления одноэтажного дома по своей сути достаточно сильно различаются. В настоящее время применяются горизонтальная однотрубная система отопления и вертикальная однотрубная система отопления. Так же создаются схемы, которые учитывают принудительную или естественную циркуляцию жидкости по системе. Не для всех случаев подходит естественная циркуляция, но иногда лучше использовать именно её.

Составные части однотрубной системы

Если реализация однотрубной системы отопления осуществляется своими руками, то всегда необходимо помнить о том, что байпас, а так же все самостоятельные элементы системы должны иметь возможность перекрываться вентилями. Это делается для того, что бы в случае выхода их из строя можно было без особых проблем произвести последующую замену или ремонт.

Горизонтальная однотрубная система отопления

Данная схема однотрубного отопления частного дома подразумевает применение в одноэтажных конструкциях. Только здесь можно её реализовать. Её ещё иногда называют однотрубной системой отопления Ленинградка. Схема подключения однотрубной системы отопления в данном случае очень даже простая.

Прокладывается магистраль либо над полом, либо в конструкции самого пола. При этом в обязательном порядке необходимо уменьшить теплоотдачу магистрали, а для этого систему необходимо утеплять. Все трубы в данной системе лучше устанавливать под определённым углом, а радиаторы можно монтировать на одном уровне.

Иногда горизонтальная однотрубная система устанавливается и в частных двухэтажных домах. Однотрубная схема отопления двухэтажного дома получается несколько сложнее, чем в одноэтажной конструкции. Здесь дополнительно в систему вводится стояк, который подаёт жидкость на второй этаж. Если имеется такая возможность, то стояк нужно врезать до первого радиатора, который расположен на первом этаже.

В данной системе регулировку температуры можно сделать поэтажно. Однотрубная система отопления многоэтажного дома может быть выполнена по такому же принципу, однако всегда нужно помнить, что потерь тепла в данной ситуации не избежать. На верхних этажах всегда будет значительно холоднее, чем на нижних.

Вертикальная однотрубная система отопления двухэтажного дома

Вертикальную однотрубную систему отопления разумно использовать именно в двухэтажных домах. Она отличается от горизонтальной тем, что в её состав входит еще и циркуляционный насос, который в несколько раз повышает эффективность работы.

Однотрубная система отопления схема в данном случае так же достаточно проста. Байпас в подобной конструкции можно не использовать. Он необходим лишь для того, чтобы можно было без особых проблем производить ремонтные работы. Из котла жидкость поднимается на второй этаж по стояку. Здесь она попадает в радиаторы, где и происходит её охлаждение.

Варианты отопительных систем

Автономная система отопления (в частном доме, небольшом коттедже) позволяет выбирать из двух возможных вариантов устройства системы отопления.

Это:

Одноконтурная (однотрубная) – классическая, которая используется давно и повсеместно.
Двухконтурная (двухтрубная) – более эффективная при эксплуатации, с возможностью регулирования теплоотдачи.

Одноконтурная система отопления

Подключение радиатора к полипропиленовым трубам в одноконтурной системе проводится последовательно.

Схематично устройство такого типа простое:

В верхний вход радиатора подключают трубу, идущую от котла (подача).
К нижнему присоединяют отвод охлажденного теплоносителя (обратка).

Подача и обратка осуществляется по одной трубе. В одноэтажном строении это горизонтальная труба по периметру системы. В многоквартирных домах это вертикальная труба стояка.

Тонкость монтажа одноконтурной системы состоит в том, что здесь нужно смонтировать байпас.

Байпас – это встроенная между подачей и обраткой труба (перемычка) с вентилем или обратным клапаном. Байпас необходим для автономного отключения одной батареи из контура, при работающей системе (например, для ремонта).

Двухконтурная система

При двухконтурной системе монтаж батарей осуществляется параллельно. Ввод теплоносителя идет от отвода от основной трубы подачи. Обратный возврат происходит по той же схеме, по второй (отдельной) трубе. Отдельный ввод на каждый радиатор позволяет обойтись без дополнительных деталей в виде байпаса. На подвод монтируют запорный кран (вентиль), которым и перекрывают подачу в случае нужды.

Двухконтурная система отопления эффективнее по теплоотдаче примерно на 10% и считается более современной.

Для крепления батареи к стене потребуются кронштейны или специальные крюки. Для легких радиаторов достаточно 2 опор. Количество кронштейнов для тяжелых батарей рассчитывают из потребности 1 крепление на три секции.

Монтаж полипропиленовых труб своими руками

Полипропиленовые трубы все чаще используются при прокладке различных систем – от водопровода до водяного отопления. Благодаря отличным характеристикам и оптимальным ценам на этот строительный элемент его популярность постоянно растет.

Достоинства материала

Возможность использования пластиковых труб для проектирования и реализации различных систем: водопровода, канализации, дренажа, водяного отопления. Чаще всего их используют для прокладки в ванной комнате, туалете и на кухне.
Полипропилен является экологически чистым материалом, позволяющим проводить как техническую, так и питьевую воду.
Имея малый вес, они просты в установке, что делает монтаж достаточно легким.
Благодаря материалу изготовления, они не подвержены коррозии, в них не скапливаются отложения с внутренней стороны, что значительно увеличивает их срок службы.
Проектируя систему водоснабжения с помощью труб из полипропилена, можно рассчитывать на 50 лет бесперебойной работы.

Виды труб

При строительстве чаще всего используются 3 варианта труб:

Маркировки PN10, предназначенные для проведения холодной воды;
Маркировки PN20, предназначенные для систем канализации, подведения теплой и горячей воды;
Маркировки PN25, предназначенные для отопительных систем.

Два последних вида – трубы PN20 и PN25 усилены с помощью армирования, что и позволяет им без деформации проводить теплую и горячую воду.

При монтаже используются следующие виды соединительных элементов из того же материала:

Муфты: соединяют трубы разного диаметра; способствуют переходу с резьбы, как внутренней, так и наружной, на другой вид соединения; соединяют элементы из разного материала. Например, переход с чугуна на полипропилен.
Угольники: позволяют реализовывать поворот проектируемой системы в 45 или 90 градусов.
Тройники: помогают организовать разветвление системы и свести три трубы в одну.

Этапы работ

Перед монтажом необходимо убедиться, что ни один приобретенный строительный элемент не имеет загрязнений, наплывов или любых других недочетов. Желательно проводить установку труб при теплой, но не жаркой температуре окружающей среды.

Для монтажа потребуется:

Аппарат для полифузной сварки с различными насадками.
Ножницы (ножовка) для резки.
Нож для предварительной зачистки труб и соединительных элементов или для удаления наплывов.

Монтаж начинается с нарезки полипропиленовых труб нужной длины: с помощью маркера отмечают места будущих распилов и подготавливают детали к дальнейшей обработке.

После подготовки нужно подобрать фитинги для отдельных частей. Отметив маркером глубину вхождения определенного фитинга на трубу, можно приступать к сварке.

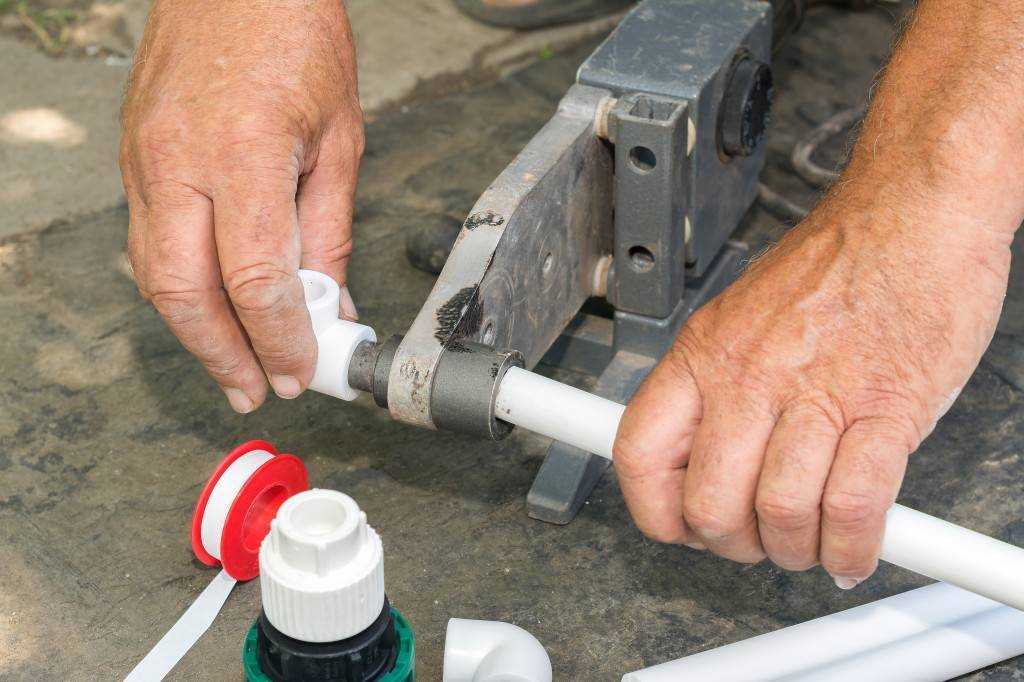

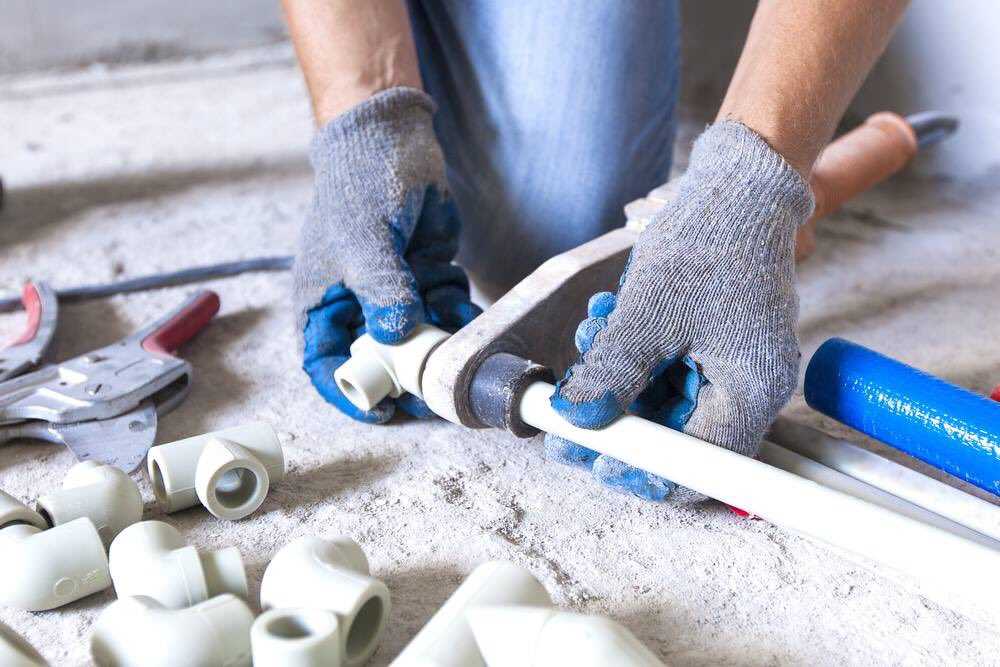

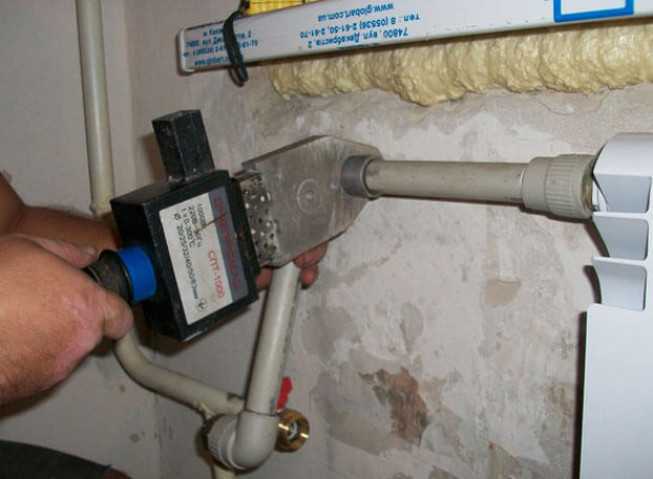

Непосредственно монтаж проводится при помощи сварочного аппарата. Он предназначается для размягчения при высокой температуре определенных частей из полипропилена и последующего соединения их.

Для этого его разогревают до 260 – 270 градусов. При достижении нужной температуры на выбранную заранее насадку сварочного аппарата поочередно надеваются подготовленные детали.

Первой разогревать следует деталь, имеющую большую толщину.

Время разогрева напрямую зависит от диаметра. Чем меньше диаметр (от 16 до 50 мм), тем меньше длится временной отрезок: от 5 до 15 секунд.

Разогрев обе детали, их аккуратно соединяют по сделанным пометкам, стараясь при этом избегать любых перекосов. Делать это нужно тщательно и быстро: ведь время застывания разогретого полипропилена – не более 30 секунд. За это время нужно не только соединить две детали, но и зафиксировать их до полного застывания.

Соединяя одну деталь с другой, не нужно применять силу в чрезмерных количествах: разогретые детали легко деформируются, а значит, возможно нарушение целостности строительных материалов.

По окончании установки, если потребуется, с помощью ножа можно снять образовавшиеся во время соединения потеки.

Результатом правильно осуществленного монтажа полипропиленовых труб станет бесперебойно действующая система, будь то водопровод, канализация, водяное отопление или дренаж

Все, что потребуется для этого — внимание, точность и тщательность

Варианты однотрубного отопления частного дома

Ниже показана простейшая схема с нижним подключением радиаторов.

Типовая однотрубная теплосистема частного дома.

Система относится к открытому типу – ее расширительный бачок 3 связан с атмосферой. Патрубок переливной 2 служит для выхода воздуха и слива воды при первичном заполнении схемы. Выше показана однотрубная система отопления с принудительной циркуляцией, которую обеспечивает циркуляционный насос 4, установленный на «обратке» перед котлом. Это обусловлено тем, что температура жидкости в «обратке» ниже, чем в «подаче», а работа насоса при более низкой температуре перекачиваемого теплоносителя просто увеличивает его срок службы.

Предусмотрен подвод сетевой воды через фильтр 12 и вентиль подпитки 11 (через них производится и первичное заполнение системы). Сливают воду (для ремонта и по завершении отопительного сезона) через вентиль 5 и канализационный слив 10 при закрытом вентиле 11.

Применено нижнее подключение радиаторов 7, т.е. к трубам присоединены только их нижние коллекторы, а выходы верхних заглушены. В байпасы установлены устройства (обозначены на схеме литерой «а») для регулирования расхода (игольчатые вентили), но возможна и более простая схема без них. Она показана ниже и называется «ленинградской».

Схема «ленинградской» однотрубной системы отопления с принудительной циркуляцией.

В ней замыкающие участки 14 являются байпасами в чистом виде без запорной или регулировочной арматуры с диаметром меньше основного трубопроповода. При этом часть потока через батареи увеличивается, но и остывает он быстрее, поскольку в общий поток по ходу его течения подмешивается больше остывшей воды. В частных домах на это идут, чтобы снизить общий ее расход (и соответственно потребление электроэнергии насосом 4 на принудительную циркуляцию), а также поднять теплоотдачу батарей, хотя прогреваются они весьма неравномерно.

Возможен вариант диагонального подключения отопительных приборов, как показано на схеме ниже.

Однотрубная система с диагональным подключением радиаторов.

Здесь неравномерность прогрева батарей в цепочке сохраняется (и даже становится выше), но теплоотдача каждой из них повышается на несколько процентов за счет интенсивного обтекания их водой при одновременном наличии принудительной и естественной циркуляции. Ведь температура ее на входе в верхний коллектор на несколько градусов выше, чем на выходе из нижнего, за счет охлаждения в самом приборе. Поэтому возникают условия для естественной циркуляции воды через батареи (как в соответствующих системах без насосов). Замкнуться этому потоку не даст давление в байпасе 14, но подниматься вверх до вентилей 13 он будет довольно интенсивно.

Отличие однотрубной и двухтрубной систем отопления

При монтаже отопления ориентируются на два способа установки контура:

одноконтурный;
двухконтурный.

Отличием этих способов считают специфику подключения теплообменника к магистральному проводу. Одноконтурные представляют собой кольцевую замкнутую систему. В трубопровод устанавливают радиаторы, а магистраль протягивается от котла и замыкается на нем.

Двухконтурный метод представляет собой две линии, устанавливаемые параллельно. По верхнему уровню теплоноситель перемещается до радиаторов и обогревает помещение. По нижнему отработанная жидкость возвращается в котел для дальнейшего нагрева. При помощи такого способа удается обеспечить равномерный нагрев батарей в помещении. Затраты энергии на обогрев одного элемента снижаются.

Частые ошибки при проектировании

Самая серьезная ошибка при проектировании – попытка приспособить однотрубную систему отопления к отоплению большого дома (100 м? и более), навешивание большого количества радиатора на одну ветвь системы.

Не менее серьезной ошибкой является занижение или значительное завышение мощности котла. Большая мощность приведет к снижению КПД и большому расходу топлива, занижение – к холоду в доме. Мощность котла часто оказывается недостаточной, если котел используют для нагрева воды и не учитывают необходимую мощность при расчете требуемой мощности котла.

Еще одна ошибка – подключение радиаторов при помощи уголков (отводов), а не тройников, и отсутствие перемычки при подключении радиатора. В этом случае невозможно регулировать температуру в каждой комнате, при выходе из строя одного радиатора придется отключать всю систему полностью.

Еще одна серьезная ошибка – выбор небольшого диаметра магистрали – контур отопления будет плохо работать.

Однотрубная система отопления частного дома.

В нём теплоноситель непрерывно циркулирует по магистрали от котла до отопительных приборов, отдавая тепловую энергию и тем самым нагревая помещения. В качестве источника тепла может выступать воздух, пар, вода, либо антифриз. Наиболее часто используется водяная система отопления.

После передачи тепла радиаторам охлаждённый теплоноситель устремляется обратно в котёл и цикл повторяется.

Однотрубная система отопления частного дома с принудительной циркуляцией

Радиаторы здесь подсоединяются последовательно друг за другом. Однотрубные системы отопления бывают двух видов: с принудительной циркуляцией и естественной. Но тем не менее практически все их элементы аналогичны:

Котёл, который бывает нескольких видов: на твёрдом топливе, электрический, на газе. Служит в качестве источника создания тепла.
Оборудование, осуществляющее теплоотдачу: радиаторы, тёплый пол.
Элемент системы, отвечающий за движение теплоносителя. У принудительной схемы — это насос, у естественной схемы — это специальный участок трубы для разгона теплоносителя.
Оборудование для компенсации переизбытка давления в трубе: расширительный резервуар открытого или закрытого вида. При открытом типе ёмкость бывает целиком открытой, либо частично. Она подсоединяется к трубопроводу в его высочайшей точке сразу же после котла.
Так же в данной системе предусмотрен отвод для слива лишнего теплоносителя в канализацию или на улицу. В данном случае теплоноситель непосредственно соприкасается с воздухом, за счёт чего происходит его испарение и насыщение кислородом.При закрытом типе резервуара он полностью герметичен. Внутри бак поделён мембраной на два отделения. В одном отделении находится воздух, другое соединено с трубопроводом. Мембрана служит демпфером. При нагреве теплоноситель, воздействует на мембрану, смещая её в сторону отделения с воздухом. В обратном случае мембрана под давлением образовавшегося сжатого воздуха выдавливает излишек жидкости снова в основной трубопровод.
Трубы и различная арматура.

Однотрубная система отопления частного дома.

Однотрубная система отопления частного дома с естественной циркуляцией не содержит сложных конструктивных элементов и происходит за счёт физических законов. Главным элементом для её работы является специальный разгонный участок, отходящий вертикально от котла.

Однотрубная система отопления с естественной циркуляцией

В самой высокой точке труба плавно разворачивается на 180 градусов и подсоединяется уже к радиаторам. Течение воды происходит за счёт гравитации. Подобная схема будет лучшим вариантом для помещений с верхней разводкой.

Для обустройства системы отопления с нижней разводкой обязательным условием является установка разгонного участка на высоте не меньше 1,5 метра от первой батареи. Помимо этого диаметр разгонного участка должен превышать диаметр основного трубопровода. (нр: D = 4 см. основной трубы, для разгонного коллектора D = 25-32 мм.)

Однотрубная система отопления частного дома построенная по схеме естественной циркуляции имеет много минусов:

Однотрубная система отопления частного дома с принудительной циркуляцией более предпочтительна, чем гравитационная (естественная) схема. Установка насоса может быть выполнена в любом месте трубопровода. Но лучшим вариантом будет его установка на обратной трубе , в которой теплоноситель уже охлаждён. В таком случае все резиновые прокладки и уплотнения насоса будут иметь более долгий срок службы. Так же как и в предыдущей схеме на трубопровод нужно установить байпасы, для облегчения ремонтных работ.

Из недостатков подобной системы стоит выделить:

Существующие виды труб из полипропилена и их характеристики

На сегодняшний день производители предлагают широкий ассортимент полипропиленовых изделий. И прежде чем приобретать трубы, следует разобраться с их маркировкой и свойствами.

Существует несколько категорий таких изделий:

PN-10 – выпускаются с внутренним диаметром 16,2-90 мм, наружным – 20-110 мм; для таких труб используется тонкостенный полипропилен (его толщина может составлять 1,9-10 мм), рассчитанный на рабочее давление в системе до 1 МПа и температуру до 20 0С, поэтому для систем отопления не применяется.
PN-20 – такие изделия могут иметь внешний/внутренний диаметр 16-110 мм и 10,6-73,2 мм соответственно; толщина их стенок составляет 1,6-18,4 мм; они рассчитаны на рабочее давление до 2МПа и температуру до 80 0С. Не смотря на то, что эта категория считается универсальной, эти трубы в системе отопления могут применяться лишь в обратном трубопроводе, при условии, что температура теплоносителя не превышает указанного ранее значения.
PN-25 – это наилучший вариант для теплоснабжения, отличительной особенностью которого является многослойность (труба в сечении представляет собой два слоя пластика, между которыми проложен обработанный клеем тонкий слой алюминия). Производимые армированные изделия могут иметь внутренний/внешний диаметр соответственно 13,5-50 мм и 21,2-77,9 мм и толщину стенок 4,0-13,3 мм. Такой полипропилен способен функционировать в системе с температурой теплоносителя до 95 0С и рабочим давлением до 2,5 МПа.
PN-16 – может использоваться для трубопроводов с температурой теплоносителя до 80 0С, однако эта разновидность встречается не часто, а потому практически не применяется.

Существует еще одна разновидность: трубы, армированные стекловолокном, которые по качественным показателям схожи с изделиями с фольгированным слоем. Однако первый вид имеет несколько больший коэффициент теплового расширения, но их монтаж несколько проще (категория PN-25 требует предварительного снятия фольги на свариваемом участке, если он расположен близко к внешней поверхности).

Рисунок 4 – Полипропиленовые трубы, армированные стекловолокном

Частые ошибки при выборе компонентов

Самой главной ошибкой мастера является попытка обустроить однотрубную отопительную систему в доме, площадь которого превышает 100 м.кв. Если установить на один контур слишком много радиаторов, он не будет эффективно работать. Еще одна ошибка — выбор котла с неравноценным КПД. Если он слишком низкий, то в здании будет холодно, если высокий, то потребление топлива увеличится.

Ошибкой считается подключение батарей посредством уголков и при отсутствии перемычек. Если сделать так, то прогрев помещения будет неравномерный, а при поломке одного радиатора придется останавливать всю систему.

При выборе слишком большого диаметра трубы контур будет работать неэффективно.

Чем хороши полипропиленовые трубы

Полипропилен чаще других материалов используют для сооружения водопровода в жилых и общественных зданиях. А все потому, что по своим техническим параметрам он во многом превосходит металлические аналоги. Современные полипропиленовые трубы проходят дополнительное армирование. Конструкция их становится многослойной, и это в разы увеличивает прочность материала, одновременно снижая коэффициент теплового расширения.

Кроме того, трубы из полипропилена:

Имеют низкое сопротивление, поэтому теплоноситель по ним проносится мгновенно, не теряя своего рабочего давления.
Устойчивы к перепадам температуры, поэтому сохраняют целостность в любых условиях.
Не собирают на своей внутренней поверхности характерной накипи, что продлевает сроки службы радиаторов отопления.
Не чувствительны к различным органическим и химическим соединениям.

Именно поэтому полимерные материалы постепенно вытесняют аналогичную продукцию из металла.

Схемы отопительных систем

Выберите оптимальную схему разводки труб для самостоятельного монтажа отопления из полипропилена. В дальнейшем вы получите рекомендации по соединению отдельных элементов и выполните их размещение в соответствии с выбранным планом.

Однотрубная схема

Самый простой метод обустройства отопительной системы. В соответствии с этим методом разводки каждая установленная дальше от отопительного агрегата батарея будет нагреваться до более низкой температуры по сравнению с установленной ранее батареей.

Данный метод дает возможность снизить расход материалов на обустройство отопительной системы. Однако эффективность обогрева будет низкой, т.к. распределение температуры при такой разводке труб осуществляется неравномерно.

Ввиду этого от однотрубной схемы разводки труб нужно пытаться воздерживаться.

Коллекторная схема

На обустройство системы отопления по такой схеме придется потратить больше материалов, однако и основные эксплуатационные свойства подобного обогрева будут гораздо выше.

Распределение тепла по помещениям будет осуществляться довольно равномерно и качественно.

Двухтрубная система

Самый оптимальный метод обустройства системы обогрева. Закладка труб осуществляется в пол либо же в стены дома по периметру. Двухтрубное отопление лучше всего подходит для обогрева дома. Поэтому специалисты рекомендуют отдавать предпочтение в пользу именно этого варианта разводки труб.

Минусы данной разводки

отсутствие возможности регулировать температуру нагрева в разных частях разводки. Ее вообще сложно регулировать, так как уменьшение температурного режима в начале разводки приведет к получению минимума температуры в конце;если разница температур между верхней точкой разводки и низом стояка велика, то внизу может понадобиться установка отопительных батарей с большим количеством секций и площади, чем в начале стояка.для нормальной работы необходимы сильные насосы, повышаются расходы на нагрев котлов, увеличивается эксплуатационная изнашиваемость, есть необходимость в частом пополнении водой.
