Установка и монтаж водостоков для крыши своими руками: инструктаж

Полезные рекомендации по монтажу ?

Крепление пластиковых водостоков многоэтажного строения, как правило, требует возведения лесов, поэтому целесообразнее выполнять его либо непосредственно в ходе возведения кровли, либо в процессе внешней отделки стен. Самым надежным считается первый, когда кронштейны желобов можно привинтить к доскам обрешетки.

Однако этот вариант не подходит при покрытии кровли гибкой черепицей, поскольку этот материал не позволяет скрыть имеющиеся на основании неровности.

Если по углам дома на стенах предполагается установить водосточные трубы, то чтобы не усложнить выполнение их наружной отделки, монтаж пластикового водостока рекомендуется выполнять в два этапа:

навесить желоба в процессе кровельных работ;
установить трубы по завершении отделки стен.

Установка желобов: первый этап монтажных работ ?

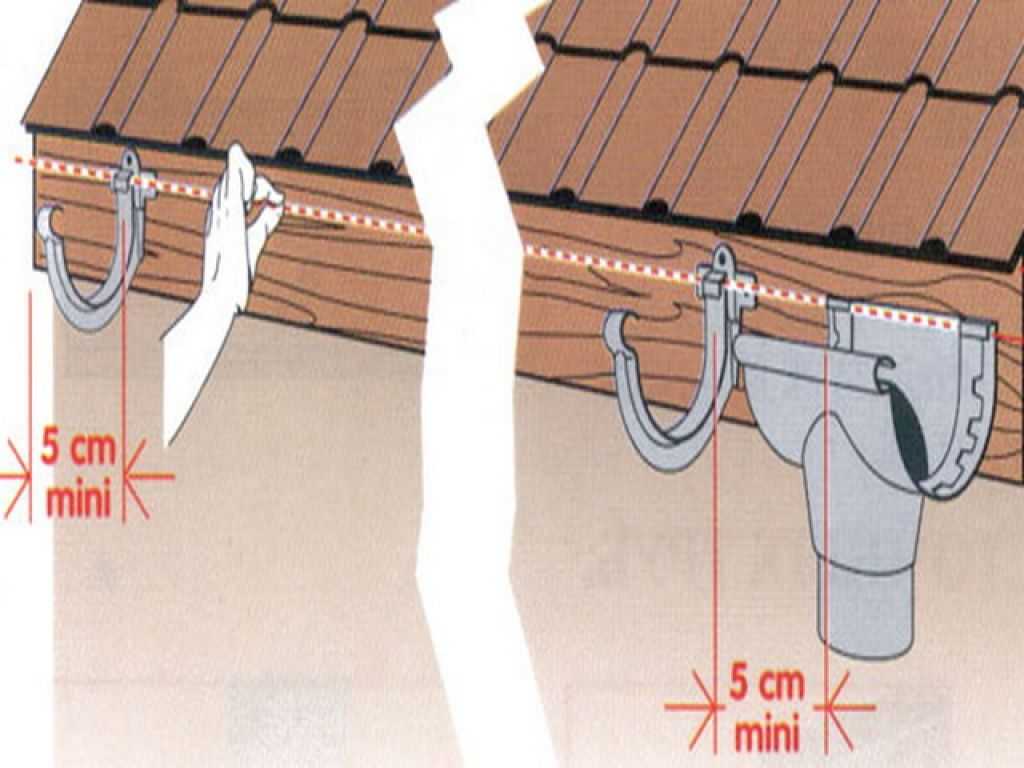

Первый кронштейн желоба крепят так, чтобы его внешний край оказался ниже, чем линия ската крыши на 30 мм. Наклон ветровой доски компенсируется опорными клиньями;
Последний выставляют по водяному уровню ниже первого на 20 мм;
Между ними протягивают шнур, который служит ориентиром при привинчивании остальных кронштейнов;

Ножовкой по металлу в соответствии с разметкой выпиливают отверстие для водоприемной воронки;
Заглушки желоба и воронку приклеивают клеящим составом на основе дихлорэтана, он растворяет поверхностный слой пластика и обеспечивает тем самым высочайшую прочность соединения;
Желоб последовательно защелкивают в держателях.

Варианты крепления кронштейнов ?

Максимальное шаг кронштейнов для пластиковых желобов – 500-600 мм. К готовым карнизам их можно крепить следующими способами:

к лицевой доске карниза;

Важно, чтобы доска была при этом крепко прикреплена саморезами к концам стропил, в противном случае ее просто оторвет, когда желоб наполнится водой или льдом. сквозь покрытие кровли к обрешетке – в этом случае необходимы специальные кронштейны и шурупы

сквозь покрытие кровли к обрешетке – в этом случае необходимы специальные кронштейны и шурупы.

Держатели желоба нельзя крепить к карнизному свесу с нижней стороны, поскольку подшивочный материал не в состоянии удерживать желоб при эксплуатационных нагрузках.

Крепление труб: второй этап монтажных работ ?

Сквозь обшивку стен и обрешетку сверлят отверстия и шурупами привинчивают кронштейны с максимальным шагом в 2 м. Пластиковые трубы крепят к ним при помощи хомутов. Если они собираются из нескольких отрезков, то один из кронштейнов обязательно должен быть расположен ниже стыка на расстоянии не более 15 см, и каждый из них при этом крепят самое меньшее при помощи двух кронштейнов. Пластиковая труба жестко фиксируется хомутом только в единственной точке – верхней, остальные держатели играют роль лишь направляющих.

Отрезки труб друг в друга вставляют с зазором в 0,5–1 см, а не до упора. Это дает возможность скомпенсировать линейное тепловое расширение.

из патрубка и двух колен собирают, так называемую, лебединую шею;
приклеивают сливное колено.

Подбор водостока

Для правильного подбора системы отвода воды необходимо ознакомиться с максимальным уровнем осадков в конкретно взятом регионе. После этого необходимо рассчитать площадь ската. Делать это надо не в отношении всех элементов, а наибольшего по размеру. Именно этот размер станет определяющим для выбора желоба.

Если в здании имеется плоская крыша либо крыша с уклоном меньше 10 градусов, эффективная площадь поверхности составит Е1 = А * C. Получится показатель в квадратных метрах. После выбора системы надо определить ее вид и посчитать количество материалов. С этой целью подготавливают чертежи или схемы плоскостей с размерами. Благодаря им можно будет провести расчёт, а затем и монтаж водосточной системы.

https://youtube.com/watch?v=LzAw9Sp32yA

Виды водосточных систем

Система водостоков имеет два признака классификации, которыми определяется технология ее монтажа:

Кустарного производства, т.е. самодельный водосток с крыши. В пользу этой системы говорят такие факты, как возможность сделать красивый и необычный водосток своими руками. Изготовление самодельной системы не сопряжено со значительными затратами. Кроме того, её можно монтировать по удобной для пользователя схеме. Безусловный недостаток в необходимости постоянного обслуживания, поскольку водостоки обычно делают из оцинковки, которая быстро прогнивает. Среди условных недостатков – сложность стыковки отдельных элементов и посредственный внешний вид.

Заводского производства (фабричная). Этот способ предполагает выдерживание всех стандартов и параметров. Т.е., при необходимости можно без проблем стыковать различные элементы с разных поставок одного производителя.

2. По применяемому материалу – пластиковая, металлическая.

Из чего можно сделать слив с крыши своими руками

Для изготовления устройства своими руками можно использовать несколько видов материалов.

Оцинкованная листовая сталь. Очень удачный выбор, если есть специальные приспособления и станки для изготовления труб, колен, воронок и прочих элементов конструкции. Кроме того, надо обладать опытом работы жестянщиком или хотя бы иметь представление о таком производстве. Большинство обыкновенных людей с жестяными работами незнакомо и листовую оцинкованную сталь для изготовления водосточных систем выбирают редко.
Слив с крыши стальной
ПЭТ бутылки. Мягко говоря, это очень странный выбор. Приспособить их, конечно, можно, но для этого потребуется не один день. Работать такая конструкция будет кое-как и только до первого порыва ветра, внешний вид странный. Одним словом, не стоит терять время.
Водосток из пластиковых бутылок
Канализационные пластиковые трубы. С этим материалом можно заниматься, водосливные системы имеют неплохой внешний вид и отлично справляются со своей задачей. Самость канализационных труб намного меньше, чем цена готовой водосливной системы.
Пример пластикового водостока

Такому положению дел есть объективные причины.

Первая – канализационные трубы изготавливаются из самого дешевого пластика, чаще всего не первичного, а вторичного, на них не воздействуют жесткие ультрафиолетовые лучи, они не замерзают/оттаивают, в них не добавляются минеральные красители для улучшения дизайнерского вида.
Вторая – известные производители водосточных систем устанавливают дополнительные наценки за раскрученность бренда. Канализационных труб это не касается.
Третья – отличные формы и внешний вид существенно усложняют производство слива. Надо иметь специальные станки и точные многосоставные пресс-формы, набор приспособлений насчитывает многие десятки единиц. Четвертая – высокое качество поддерживается и за счет контроля процесса на каждой стадии производства. Это вызывает увеличение брака и, соответственно, повышает отпускную стоимость продукции.

Изготовление слива крыши своими руками из канализационных труб, как единственно приемлемый вариант, мы в этой статье рассмотрим подробно и дадим пошаговую инструкцию.

Как установить водостоки если крыша уже покрыта — рассматриваем варианты монтажа, как установить правильно

Системы сбора дождевой воды со скатов кровли и ее отвода в ливневую канализацию или, по крайней мере, подальше от фундамента дома, является обязательной к обустройству, поэтому ее необходимо включить в разрабатываемый проект будущего строительства.

Чаще всего монтажом водостоков занимаются на этапе создания обрешетки под дальнейший настил кровли. Однако, существуют конструкции крыши, которые предполагают крепление водосточных систем уже после кровельных работ.

Кроме этого, случаются и другие ситуации, например, необходимость замены обветшавших желобов и труб с соответствующими креплениями.

Как установить водостоки, если крыша уже покрыта

Итак, решаем проблему – как установить водостоки, если крыша уже покрыта. А решение облегчается тем, что производители водосточных систем, предусмотрев разные случаи, при которых приходится монтировать общую конструкцию, изготавливают их в разных вариантах. О них и будет рассказано ниже.

Разновидности современных водосточных систем по материалу изготовления

Еще не столь давно самым популярным и, пожалуй, единственно доступным материалом для изготовления водосточных систем была оцинкованная сталь, из которой их, прочем, производят и сегодня.

Но они постепенно вытесняются металлическими конструкциями, имеющие полимерное покрытие, или же полностью изготовленными из пластиков. Такие системы обладают более респектабельным внешним видом и длительным сроком службы, значительно превышающий долговечность обычных оцинкованных вариантов.

Благодаря этим качествам водостоки «нового поколения» достаточно быстро стали очень востребованы покупателями.

Так как у потребителей достаточно часто возникает вопрос о том, какой вариант лучше — обычный оцинкованный, металлический, имеющий полимерное покрытие или же полностью пластиковый, стоит несколько слов об их сравнительных характеристиках. Следует сразу отметить, что у каждого из материалов, из которых производятся водостоки, есть свои достоинства и недостатки.

Пластиковую водосточную систему можно назвать самым оптимальным вариантом, так как материал, используемый для ее изготовления, не боится перепадов температуры, устойчив к зимним морозам и летнему зною. Кроме того, пластик не подвержен коррозийным процессам, инертен к ультрафиолету и другим внешним негативным воздействиям.

Водосточные системы, изготовленные из современных ударопрочных и стойких к воздействию внешней среды – наверное, оптимальный вариант

Пластиковые кронштейны для желобов имеют широкую крепежную поверхность, поэтому плотно прилегают к ветровой доске и надежно на ней удерживаются. Однако, пластик невозможно согнуть, придав ему желаемую конфигурацию, как металлические кронштейны. Поэтому все детали конструкции нужно точно подгонять под конкретную ширину лобовой доски и свеса.

Стоимость пластиковой водосточной системы превышает цены на конструкции из других материалов – это можно назвать самым существенным их недостатков.

Зачем необходимо проектирование водостоков

Правильному подсчету нужного количества материалов для обустройства водосточной системы поспособствует учет следующих моментов при составлении проекта:

Проводят расчет общей площади всей кровли и каждого его ската отдельно. Полученные сведения позволят определиться с требуемой пропускной способностью водосточной системы, диаметром труб и размером желобов.
Далее составляют предварительный план того, каким образом будут размещены отдельные части системы. Это даст возможность спланировать очередность установочных операций и подсчитать количество необходимого для этого материала.
Правильный подбор необходимых комплектующих обычно осложняется наличием множества вариантов. Чаще всего за ориентир берется их внешнее оформление, которое должно нравиться хозяину и вписываться в общую картину дома. Срок службы дешевых пластиковых изделий почти такой-же, как и водостоков из металла. Другое дело, что подобные элементы не всегда гармонично смотрятся на черепичной или медной кровле.

Общие советы по установке металлических водостоков

При установке металлического водостока нужно соблюдать некоторые правила:

резать элементы ножницами по металлу или ножовкой с мелкими зубцами;
снимать перед монтажом защитные пленки;
торцевые заглушки надевать на гладкую часть желоба;
использовать профили и крепеж, рекомендованные изготовителем;
устанавливать соответствующее расчету количество воронок;
соблюдать расстояние между кронштейнами и хомутами;
между трубой и фасадом оставлять зазор 50-100 мм;
места соединения желобов усиливать кронштейнами, расстояние от стыка до крепежей не должно превышать 150 мм с обеих сторон.

Инструкция по монтажу водосточной системы

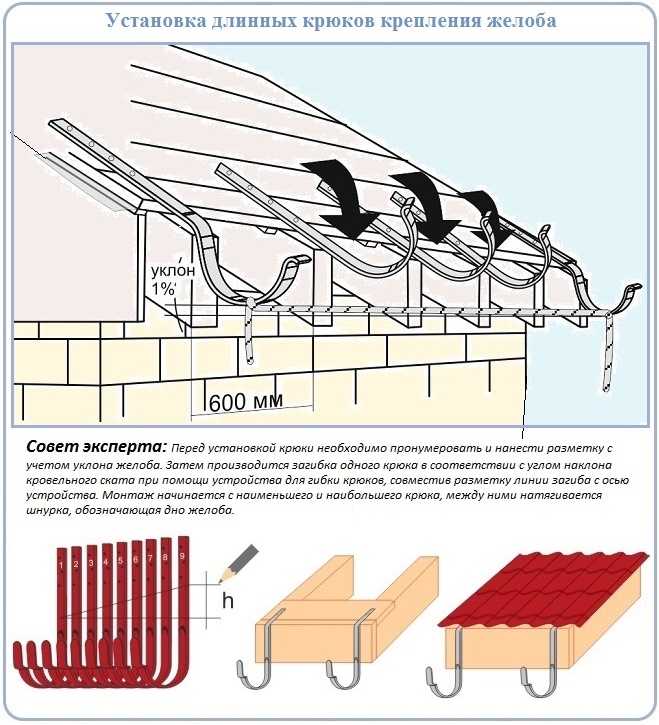

Монтаж водосточной системы начинается с установки крюков. В основном они бывают трех типов: короткие, регулируемые и длинные. Они могут крепиться к нижней доске обрешетки, к стропилу или сверху стропилины. Для каждого из случаев из применяются различные виды крючков.
Рассчитывают угол наклона крюков. Рекомендуемый уклон необходимо сделать 2-3 мм/м. Крюки располагают рядом, нумеруют и отмечают линию сгиба. Далее, при помощи инструмента для загиба крючков, их отгибают по разметке.
Монтаж первого крюка водостока происходит таким образом, чтобы расстояние между мнимым продолжением кровли и внешней стороной желоба составляло 20 – 25 мм.
Монтаж крюков делают на расстоянии 0.8 – 0.9 метра с углом наклона 2-3 мм/м относительно горизонта. Установка начинается с того края карниза откуда будет идти наклон относительно горизонта. Первый и последний крюки должны находиться на расстоянии 100 – 150 мм от края кромки кровли.
Если установка крюков происходит не на лобовой доске, а на стропилине или на последнем бруске обрешетки, то делают пазы, чтобы сравнять поверхности крюков с поверхностью стропила или обрешетки.
Если в желобе необходимо сделать отверстие под воронку, то нужное место размечают карандашом и при помощи ножовки вырезают отверстие. С помощью клещей воронке придают необходимую форму, а заусенцы удаляют. Место среза металла обрабатывают специальной краской для предотвращения коррозии.
Воронка сначала крепится к внешнему загибу желоба, а фиксирующие клемма зажимаются с внутренней стороны. Далее происходит установка заглушки на торец желоба при помощи резинового молотка или ручного прессования. Собранная конструкция устанавливается на крючки путем нажатия у каждого крюка.

По возможности, такие элементы как: воронка, заглушки и углы должны быть установлены до финальной установки желоба на крышу!
Соединение желобов происходит при помощи соединительных замков. Для этого между торцами соединяемых частей оставляют зазор 2-3 мм. На резиновую прокладку наносят герметик в виде трех линий: одна наносится по центру, остальные по бокам. Задняя часть замка крепится к внутренним сторонам желобов. Далее замок прижимается в сторону внешней стороны, чтобы обеспечить плотное прилегание прокладки к желобам. Защелкивают замок и фиксируют его путем загибания прижимных клемм. Остатки герметика необходимо удалить.
При установке внутренних или наружных угловых элементов, между соединяемыми торцами, необходимо также сделать зазор 2-3 мм и соединить с помощью прижимных замков, как указано в инструкции выше.
Установка водостоков происходит в ранее обозначенных местах. Для крепления труб к стенам используют хомуты, которые фиксируют дюбелями. Расстояние между хомутами не должно превышать двух метров. Труба должна находиться на расстоянии минимум 40 мм от стены. Обрезку труб необходимо сделать при помощи ножовки.
Если необходимо соединить два колена, то измеряют расстояние между торцами труб. К полученной величине (в данном случае «а») прибавляется 100 мм для захода соединительной трубы в торцы колен (по 50 мм на каждое колено).

Сливное финишное колено фиксируют к трубе при помощи заклепок. Расстояние от края сливной трубы до земли не должно превышать 300 мм. На этом монтаж водостоков закончен.

Предлагаем вашему вниманию видео, которое поможет разобраться во всех нюансах монтажа.

Данная инструкция описывает основные этапы установки водостока своими руками. В каждом конкретном случае, необходимо просить инструкцию у поставщика, так как у каждого производителя установка водостоков несколько различается.

Особенности монтажа водостока

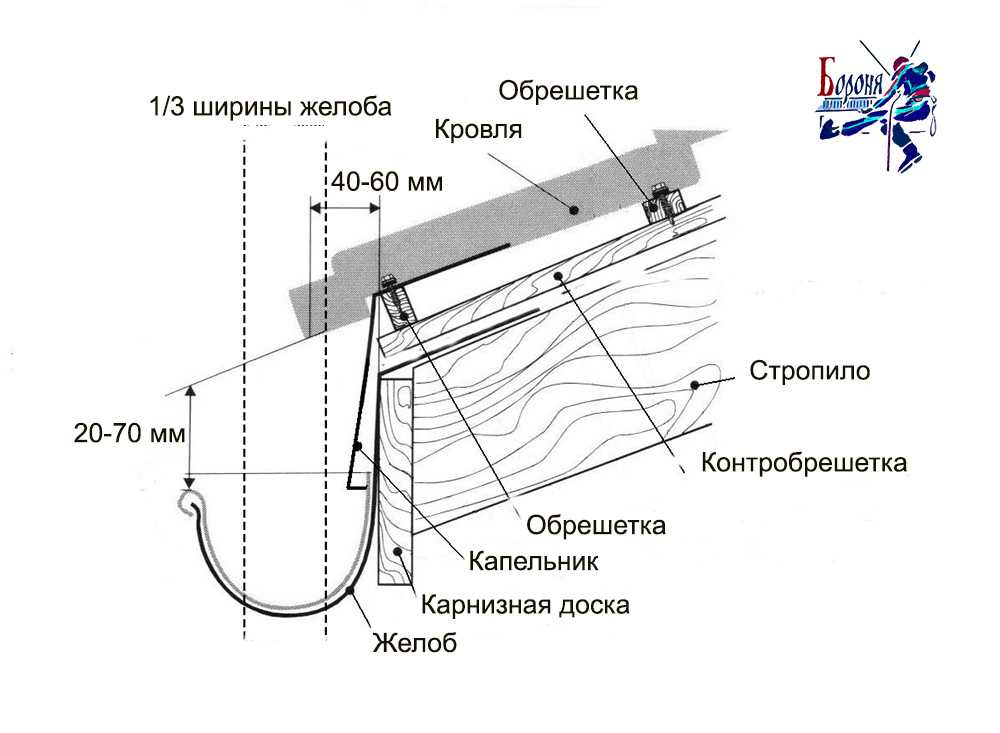

1. Держатели водостока крепятся на лобовую доску. Ее толщина должна обеспечивать такое положение кронштейна, при котором карнизный свес накрывает 1/3 диаметра желоба. При таком размещении водостока дождевая вода не разбрызгивается и не переливается через край.

2. Первым устанавливается кронштейн, максимально удаленный от водосточной трубы. Внешний край желоба должен находиться на 1-2 см ниже предполагаемой линии ската, это предотвратит разрушение водостока сходящим снегом.

Чтобы обозначить линию ската, положите на кровлю деревянную рейку длиной 80-100 см.

Вторым устанавливается кронштейн у водосточной трубы. Он задает угол уклона водостока (3-5 мм на каждый погонный метр желоба):

— с помощью уровня проведите на лобовой доске горизонтальную линию и отметьте на ней положение кронштейна;

— измерьте расстояние между первым и вторым кронштейнами. Рассчитайте и отложите от горизонтальной линии вниз разницу по высоте (30-50 мм на 10 погонных метров желоба);

— закрепите второй кронштейн.

Натяните между ближним и дальним кронштейнами шнур, установите по нему промежуточные кронштейны. Шаг между ними определяется инструкцией по монтажу.

Превышение рекомендованного шага может привести к провисанию и последующему разрушению водосточного желоба.

3. Если на крыши присутствуют ендовы, уклон направляется в сторону фронтонов. Точное положение воронки над ливнеприемником определяется с помощью отвеса.

4. При установке водосточной системы капельник заводится внутрь желоба.

Обратите внимание, устанавливать элементы водосточной системы на кровельные материалы Ондулин не допускается!

Монтажные работы — как правильно крепить

Перед тем, как устанавливать водостоки на крышу, следует запастись следующими инструментами:

Молотком.
Маркировочным шнуром.
Универсальной отверткой.
Рулеткой.
Трубными клещами.
Крюкогибом.
Ножовкой по металлу.

Применять для порезки водосточных элементов болгарку категорически запрещается. Из-за нагревания происходит разрушение полимерного защитного покрытия, что впоследствии сказывается на сроке эксплуатации изделий.

Как правильно установить водосточную систему:

Вначале нужно определить, где будут располагаться кронштейны. Оптимальная дистанция между ними – 40-50 см.
Кронштейны маркируются отметками. С их помощью определяется степень наклона желоба, который может составлять до 5 мм/1 м.
Готовые отметки служат ориентиром для загибки кронштейнов, что проще всего реализовать крюкогибом. Вначале проводится установка крайних держателей, а по натянутому между ними шнуру – и всех остальных.
Когда желоб нужной длины собран, следует удержаться от скрепления его отдельных частей: это делается при установке. Под воронки выпиливают отверстия в виде буквы V в 10-ти см от края.
Установка выпускной воронки осуществляется путем подведения ее края под загнутый желоб, с последующим прижатием. В конце также проводится загибание фланцевых лепестков воронки.
Завершающая стадия процедуры, как правильно установить желоба под крышей, реализуется путем поочередной укладки отдельных его участков поверх уже готовых держателей, с последующим закреплением. Затем проводится крепление на обрешетку карнизной планки с таким расчетом, чтобы достичь погружения ее нижнего края внутрь желоба. Кровельная гидроизоляция должна при этом сверху карнизной планки. Это даст возможность конденсату с подкровельного пространства поступать в водостоки.
Соединяют желоба нахлестом 20-30 см, дополнительно уплотняя стыки резиновыми прокладками.
Чтобы защитить водослив от мусора, применяют защитную сетку. С ее помощью оформляется выпускная воронка желоба.
Ограничители перелива нужны на тех участках желоба, которые примыкают к фрагментам крыши.
Соединительными трубами скрепляются два колена. Их длина высчитывается по месту установки.
Перед креплением водосточных труб стены здания предварительно оснащаются хомутами в нижней, центральной и верхней части. Дополнительные держатели требуются на местах стыковки труб. Сливное колено и отмостку должно разделять порядка 50 см.

Конструктивные элементы водосточных систем

Водосточные конструкции включают в себя несколько конструктивных элементов, каждый из которых выполняет свои функции. Непосредственно под скатом крыши монтируются специальные желоба, которые фиксируются на кронштейны. Монтаж водосточной коммуникации выполняется по всему периметру кровли, поэтому во время установки не обойтись без уголков. Уголки встречаются двух типов: внутренние и наружные.

Водосточная система состоит из желобов и сточных труб, которые могут быть разной формы

Стыковка вышеперечисленных конструктивных деталей должна производиться герметично, чтобы обеспечить хороший отвод атмосферных осадков с кровли в канализационную систему. Для обеспечения необходимых герметизационных показателей между отдельными элементами водосточной коммуникации используют резиновые уплотнители. Однако многие хозяева не пользуются резиновыми уплотнителями и монтируют желоба внахлёст. В таком случае специалисты рекомендуют монтировать желоба так, чтобы дистанция между ними не превышала 30 см.

Для отвода сточных вод желоба подвергаются перфорации. После выполнения отверстий, в них вставляются специальные воронки, которые стыкуются с трубами, расположенными в вертикальной плоскости. Такие трубы крепятся непосредственно к стенам дома посредством хомутов. В случае, если свес кровли имеет большие размеры, придётся выполнять водоотводную трубу изогнутой. Для этого существуют специальные конструктивные элементы — колена. Расчёты водостоков для крыши выполняются перед монтажом.

Совет! Расчёт водостока необходимо выполнять заранее. Для того чтобы выполнить быстрый расчёт материала и конструктивные особенности будущей водоотводной системы желательно ознакомиться с планом вашего дома.
