Видео описание
Инструкция по правильной перемотке обмоток в этом видео:
В случае, если вы выяснили, что корпус цел, сопротивление на нужном уровне, необходимо прочистить насос (продуть его).
Для этого необходимо просто сильно вдыхать воздух в подающее отверстие, а затем в обратное, заборное. В оба направления поток воздуха должен проходить свободно и нигде не застревать.
Если вы дуете в отверстие, то клапан должен быстро закрываться, тем самым блокируя подачу кислорода. Если подобного не происходит, это значит, что регулировка прибора была полностью нарушена.
Следующим этапом вам нужно просто хорошо встряхнуть прибор.
Внутри него не должно быть каких-то непонятных звуков. Если же вы слышите не характерный звон, это значит, что произошла какая-либо отслойка или одна из деталей просто напросто отвалилась.
Насос Малыш после сборки Источник etalon-bt.ru
Специалисты советуют опустить насос в ёмкость с водой. Туда же можно добавить 100 г уксусной кислоты 9 %. Если её нет, то подойдёт лимонная. Оставьте насос в таком растворе на 7-8 часов.
Затем его промывают под струёй холодной проточной воды. Благодаря такому раствору можно снять известковый налёт.
Теперь необходимо проверить клапан.
От него до прибора должен оставаться небольшой зазор до 1 мм. Открутите шланг, опустите насос в воду. Включите его. Если насос исправен, то без клапана в высоту будет подниматься струя воды. У правильно работающего насоса в высоту будет от 50 см до 1 м. Благодаря этому эксперименту вы сможете судить и о напоре.
Устройство и принцип действия
Прибор состоит из герметичного прочного корпуса, внутри которого находятся две катушки, вибратор и электрический кабель, приводящий в действие сердечник. В нижней или верхней части (зависит от модели) корпуса находится клапан, который закрывает входные отверстия и обеспечивает свободный приток/отток жидкости при отсутствии давления.
Поршень и якорь приводятся в действие посредством силы переменного тока и совершают механические движения, одновременно выталкивая жидкость.
К насосу присоединяют гибкий шланг, диаметр которого должен быть не менее 1,8 см. Вода может подниматься и по трубам (пластмассовым или металлическим), но в этом случае к прибору всё равно крепится шланг длиной не менее 2 м. Затем к нему прикрепляют патрубок, воспользовавшись хомутом. Если планируется зимняя эксплуатация прибора, то с целью обеспечения свободного оттока воды и предотвращения замерзания в шланге вблизи корпуса проделывают отверстие диаметром около 1,5 мм. Летом эту дыру можно заклеить изолентой.
Все три шнура (синтетический трос, резиновый шланг и электрический кабель), идущие от прибора, в нескольких местах соединяют между собой при помощи скотча с интервалом в 1-2 м. При этом первое соединение должно располагаться на высоте не более 0,2 м от корпуса.
Почему оборудование ломается?
Погружной скважинный насос обеспечивает удобство и простоту использования скважины. Он поднимает воду с большой глубины на поверхность, где она по коммуникациям поступает к точкам водозабора.
Производят бытовые погружные насосы отечественные и зарубежные предприятия. И хотя перекачивающее оборудование отличается надежностью, в процессе эксплуатации время от времени могут возникать поломки.
Все элементы погружных насосов точно подогнаны и легко разбираются. Если в процессе сборки детали не становятся на свои места свободно, значит порядок установки отдельных компонентов нарушен
Отлаженную и четкую работу погружного насоса часто нарушают следующие причины:
- высокая (более 50%) концентрация взвешенных частиц в воде;
- работа «всухую», когда аппарат функционирует, не касаясь воды;
- перепады напряжения выше допустимого уровня, регулярно случающиеся в сети;
- некачественно закрепленные кабельные соединения;
- трос агрегата, не корректно прикрепленный в области оголовка скважины;
- подводный кабель не верно зафиксирован.
Провоцируют возникновение неисправностей отсутствие фильтра или его слишком сильное загрязнение, нестабильно работающее реле давления или плохо функционирующий гидроаккумулятор.
При отсутствии заземления электрохимическая коррозия поражает металлические элементы оборудования. Насос перестает нормально качать воду и требует немедленного обслуживания.
Если проблемы возникают с новым насосом, находящимся на гарантии, не стоит устранять их самостоятельно. Лучше отвезти прибор в фирменный сервис. Там его работоспособность восстановят профессиональные мастера с опытом
Очень часто причиной неисправности становятся ошибки, допущенные пользователями в процессе установки насоса и его эксплуатации. Производители и сотрудники сервисных центров рекомендуют покупателям непосредственно перед подключением приборов, внимательно читать инструкцию и строго следовать всему, что там написано. Это позволит избежать многих проблем и продлит срок службы насосного оборудования.

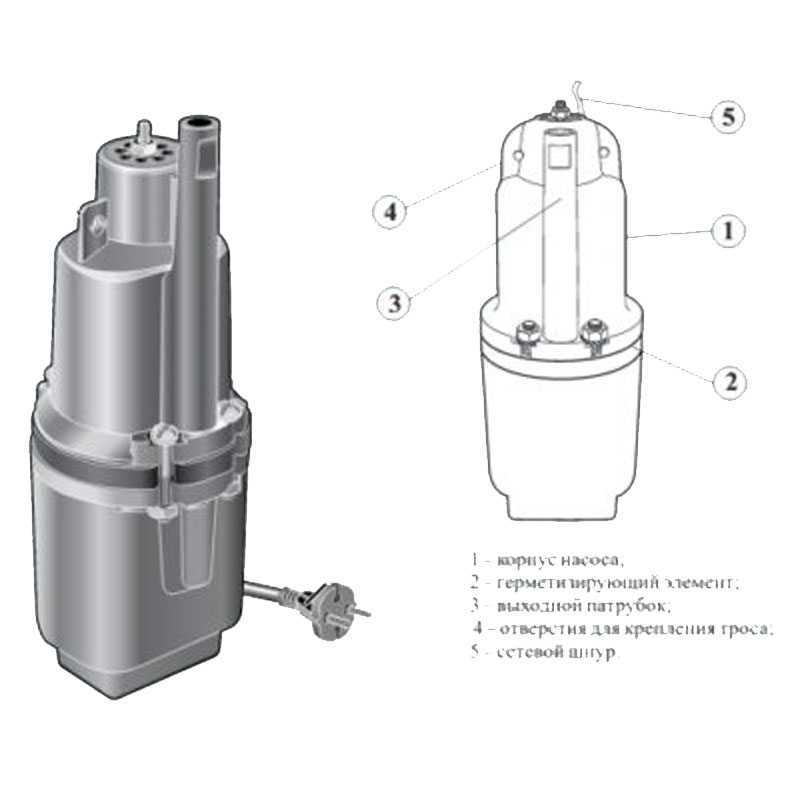

Конструкция устройства
Устройство вибрационного насоса малыш довольно простое. Он состоит из трех основных частей:
- корпус;
- электромагнит;
- вибратор в форме якоря.
Корпус устройства выполнен из металлических сплавов и состоит из двух половинок. Нижняя часть имеет цилиндрическую форму. Верхняя выполнена в форме конуса.
Электромагнит прибора состоит из П-образной металлической сердцевины, на которой размещаются несколько слоев электропроводимой обмотки. Обмотка фиксируется на сердечнике с помощью компаунда (пластиковой смолы). Этот же материал обеспечивает крепление магнита внутри корпуса прибора, изолируя катушку от металлических узлов устройства. В состав компаунда также входит кварцесодержащий песок, который отводит тепло от магнита, предотвращая его перегрев.
Якорь прибора оснащен специальным штоком. С остальными узлами он крепится с помощью пружины, обеспечивающей возвращение вибратора в нейтральное положение, когда магнит перестает действовать.
Принцип действия
Правильный ремонт вибрационного насоса невозможен без четкого понимания того, как работает устройство. Принцип действия насосов малыш относит их к инерционному типу приборов.
Аппараты погружного типа включают только после полного погружения в рабочую среду. Весь алгоритм действия устройства имеет следующий вид:
- Насос подключается к электрической сети.
- После подключения начинает действовать электромагнит, который притягивает к себе якорь. Магнит работает прерывисто, с частотой до 50 включений за секунду. Когда он отключается, якорь под силой тяги пружины возвращается обратно.
- Когда якорь оттягивается пружиной, он оттягивает и прикрепленный к нему поршень. В результате образуется пространство, в которое попадает насыщенная воздухом вода. Такой состав жидкости обеспечивает большую упругость, а значит и подверженность колебаниям.
- Под действием вибратора вода начинает движение. А последующие порции жидкости из впускного резинового клапана давят на предыдущую жидкость, направляя поток исключительно в направлении выпускной трубки.
Такой принцип действия обеспечивает высокое давление в трубке, что позволяет сохранить напор на большом расстоянии.
Правила разборки насосной станции
Обслуживание и ремонт насосной станции своими руками нужно производить с учетом рекомендаций производителя.
Устройство гидроаккумулятора насосной станции
Главное правило – полное отключение системы от источника энергии и удаление воды или другой жидкости из всей трубопроводной системы.
Все работы выполняются с соблюдением техники безопасности и использованием соответствующего инструмента.
Этапы ремонта
Ремонт своими руками вне зависимости от того, самодельная ли перед вами установка или профессиональная, выполняется в несколько этапов – отключение системы, слив воды, демонтаж насоса, разборка, замена вышедших из строя запчастей, сборка.
Порядок разборки:
- отсоедините расширительный бак и демонтируйте насосную установку;
- снимите корпус, предварительно открутив все болтовые соединения;
- зафиксируйте вал, сняв с задней части двигателя крышку и вентилятор
- отсоедините крыльчатку, открутив крепежный винт;
- после демонтажа крыльчатки у вас открывается доступ к сальнику, для извлечения одной из двух его составляющих снимите крепежное кольцо;
- отсоедините электродвигатель от консоли;
- снимите вторую составляющую сальника – теперь может производиться замена сальника.
Собирать насос нужно в обратном порядке, собранный агрегат подключается к системе, после чего производится тестовый запуск.
Какие бывают неисправности
Очень часто владельцы сталкиваются с различными проблемами в работе насосов. В зависимости от специфики как отремонтировать насос Малыш зависит от характера поломки – она относится к технической или механической части.
Некоторые пользователи сами провоцируют частичное нарушение работы (например, сломалась система фильтрации, но насосом по-прежнему качают воду). Или же приводят прибор в полное нерабочее состояние. Рассмотрим основные виды проблем.
Поломки электрической части
Основная проблема электрики погружного насоса Малыш связана с выходом из строя катушки. Результатом является пробой на корпус или же полное перегорание. Последнее возможно, когда насос работает «на сухую», после того, как уровень воды спустился вниз.
Расположение катушки в схеме насоса Малыш Источник themechanic.ru
Из-за отсутствия воды начинает гореть изоляция, материалы расширяются, ярмо выпадает из корпуса, а катушка выходит из строя. В зависимости от того, как рано получается увидеть, что насос работает вхолостую, это может как частично влиять на работоспособность прибора, так и полностью вывести его из строя.
Для того, чтобы избежать таких проблем, нужно тщательно соблюдать правила эксплуатации и не оставлять насос работающим без воды.
Детали заизвестковались
Такое бывает, когда насос работает в жёсткой воде. Сначала на «внутренностях» появляется небольшой белый налёт, словно накипь. Владельцы насоса Малыш должны своевременно её счищать. Но если пренебрегать такой процедурой, то очень скоро это повлияет на работу.
Наличие известняка может заклинить прибор. Чаще всего такое бывает в холодное время года, когда наступают морозы.
Известковый налёт – главный враг насоса Малыш Источник moikolodets.ru
Нарушена целостность насоса
Подобное происходит, когда деформируется корпус. Чаще всего под удар попадают рёбра насоса. При осмотре деформированного прибора создаётся впечатление, что кто-то специально орудовал пилой или фрезером. Но это не так. Дело в том, что насос контактирует с бетонной поверхностью колодца. От сильного трения целостность корпуса нарушается.
Полость засорена
Чаще всего такое случается с погружными насосами. Иногда прибор ложится на дно, где в обилии имеется ил, песок, камни, земля, водоросли и другой мусор. Прибор начинает их всасывать вовнутрь. Мусор облепляет клапан и нарушает плотность прилегания.
Насос Малыш, испачканный илом Источник lovedacha.ru
В результате этого прибор больше не может развивать хорошую мощность, а также работать в полную силу.
Ослабла резьба
Такое происходит от излишней сильной вибрации или трения корпуса о стенки колодца. Обычно страдают гайки, которые удерживают поршень. К сожалению, если эту проблему полностью не устранить, то это может привести к полному разрушению корпуса, когда уже починка не поможет.
Истончение резины
Резиновые прокладки используются для плотного прилегания деталей внутри корпуса насоса Малыш. Со временем резина стирается, изнашивается, из-за чего мощность работы прибора стремительно падает.
Прокладки из ремкомплекта насоса Малыш Источник youla.io
Иногда он даже полностью прекращает свою работу.
Другие модификации насосов «Малыш»
Если номенклатура изделия содержит в наименовании тройку, то это значит, что данное устройство с верхним забором воды. Производительность насоса «Малыш» такого типа такая же, но устройство всегда погружено под воду и охлаждается естественным образом. Такое устройство может использоваться для скважин и колодцев.
https://www.youtube.com/watch?v=z13bUEX9eQo&t=1s
Насос вибрационный «Малыш М» также имеет верхний забор жидкости, его применяют для откачки воды из водоемов, где на дне скопился ил, который может забить патрубок, если он будет находиться внизу. В остальном характеристики насоса «Малыш М» идентичны. Это надежное, долговечное устройство, которое отличается ремонтопригодностью и неприхотливостью.
Общие сведения
Насос «Малыш» используется только для закачки чистой жидкости. Если перекачивать слишком загрязнённую воду, он может быстро выйти из строя. Применяют его для следующих целей:
- набор воды в накопительные резервуары;
- полив садово-огородных участков;
- водоснабжение дачи, частного дома, коттеджа.
Электронасос «Малыш» способен перекачивать жидкость из ближайшего водоёма (озёра, реки, пруда), а также из колодца. Его также можно использовать для раздачи жидкости из резервуара или скважины. В последнем случае есть некоторые нюансы. Дело в том, что по своему типу «Малышок» относится к вибрационным приборам. При работе он создаёт колебания, в результате чего мелкие частицы (песок, глина, ил) поднимаются со дна и всасываются в аппарат. Если такое случится с колодцем, максимум, чем это может грозить — помутнением колодезной жидкости. А вот в скважине прибор может вскоре заилиться.
Сам по себе агрегат компактный — до 255 мм, весит около 3,4 кг. Продуктивная работа этого аппарата возможна лишь при условии небольшого количества механических примесей (до 0,01%). Перекачивание жидкости из рек с большим содержанием песка, а также из слишком заиленных источников требует использования системы фильтрации параллельно с насосом «Малыш».
Обзор модельного ряда насосов и их отличия
Существует три основные модели погружного насоса, которые имеют незначительные отличия по техническим параметрам, а также разную (верхнюю или нижнюю) систему забора воды, в связи с чем сфера их применения несколько разнится.
Модификации погружных насосов с логотипом Малыш выпускаются с нижним и верхним вариантом забора воды. В зависимости от модели могут работать в скважинах с внутренним диаметром от 80 до 110 мм
Базовая модель: особенности и характеристики
Классический насос Малыш выпускается с нижним водозабором, благодаря чему он:
- наиболее эффективно подает воду с открытых водоемов, расположенных на больших расстояниях,
- отлично справляется с осушением затопленных нижних этажей и подвалов зданий,
- может откачать воду до минимально возможного уровня.
В то же время при нижнем расположении патрубков, выполняющих всасывание жидкости, возможно попадание внутрь агрегата частичек песка, что может вызвать поломку прибора. Поэтому его не рекомендуется использовать в сильно загрязненных водоемах без установки специальных фильтров.
Насос Малыш в базовом исполнении выпускается с нижним забором воды. Чтобы предотвратить попадание в резервуар мусора, рекомендуется его устанавливать на расстоянии не меньше метра от дна водоема (+)
Насос с маркировкой «К», по сути, является тем же “Малышом”, но с встроенной дополнительной термозащитой.
В его корпусе установлено термореле, отключающее устройство при перегреве. Модель удобна тем, что прибор можно оставить работать без присмотра на достаточно длительный промежуток времени, не переживая, что он перегорит.
Устройство с маркировкой “П” информирует о том, что его корпус изготовлен из пластмассы, если маркировка отсутствует, значит он сделан из алюминия. Стоит отметить, что алюминиевый корпус, хоть стоит несколько дороже, но является более прочным и надежным.
Нередки случаи, когда пластмассовый корпус не выдерживает нагрузки и на нем появляются трещины. Поэтому желание сэкономить может привести к противоположному результату, и придется покупать новый прибор.
Другие модификации насоса “Малыш”
Другие модели “Малыш-М” и “Малыш-3” отличаются от классического насоса верхним забором воды. В то же время если первая идентична по техническим характеристикам с базовой моделью, то вторая имеет существенные отличия. Параметры всех устройств приведены ниже.
Показатели мощности и производительности у насоса Малыш-М такие же, как и у базовой модели, но он производится с верхним водозабором, поэтому он подходит для установки в грязных источниках воды
Агрегаты с верхним расположением всасывающего патрубка, как правило, применяются для подачи воды из колодцев и скважин.
Их можно использовать в местах, где насосы с нижним водозабором рискуют выйти из строя: в сильно загрязненных водоемах, поскольку при работе, они не поднимают со дна частички мусора и илистые отложения, засоряющие систему.
В моделях с верхним забором двигатель охлаждается лучше, за счет чего насос не перегревается.
Технические параметры моделей
Насосы работают от обычной сети в 220 В и могут погружаться на глубину до трех метров. При работе в малодебитных скважинах (с небольшим объемом воды) возможно более глубокое опускание.
Производительность всех моделей – 430 л/ч, при этом “Малыш” и “Малыш-М” имеют напор 40 м (максимальный – 60 м), “Малыш-3” – 20 м (максимальный – 25 м). При работе без напора производительность увеличивается до 1500 л.
Габариты и мощность устройств также имеют разные показатели. Так, мощность базовой модели и модификации с литером “М” составляет 240 Вт, длина – 25,5 см, вес – 3,4 кг.
Мощность насоса Малыш-3 всего 185 Вт, его длина не превышает 24 см, а вес 2 кг, поэтому он обычно применяется для забора воды из неглубоких скважин и колодцев с внутренним диаметром от 8 см.
При покупке насоса необходимо предварительно ознакомиться с его техническими характеристиками и выбирать модель в соответствии с диаметром и глубиной скважины (+)
Еще один параметр, который следует знать при покупке прибора – это класс электрозащиты. По умолчанию все насосы, на которых не указан этот показатель, имеют 2 класс защиты.
Первый класс обозначается римской цифрой I. При этом приборы 2 класса оснащены усиленной изоляцией, в их комплектацию входит шнур с двумя жилами. Устройства 1 класса дополнительно укомплектованы трехжильным кабелем с заземлением.
Проведение регулировки зазоров
Для стабильной работы агрегата важно, чтобы рабочие зазоры между деталями электропривода были правильно выставлены и настроены. Инструменты для ремонта насоса можно купить в строительном магазине
Инструменты для ремонта насоса можно купить в строительном магазине
Чтобы проверить величину зазоров, нужно подключить прибор к электросети с напряжением в 220 В. Нужна регулировка.
Это важно, потому что:
- Напряжение меньшей силы может уменьшать мощность прибора;
- Небольшое напряжение оказывает влияние на электропривод, и оборудование может сломаться;
- Больший вольтаж может спалить двигатель насоса.
Зазор между сердечником и якорем, согласно заводским параметрам, должен составлять около 0,5 см. Если величина зазора изменена, его нужно отрегулировать. Проще отдать прибор специалисту, но можно сделать регулировку своими руками.
Для того чтобы отрегулировать зазоры, нужно убирать либо добавлять шайбы под резиновым поршнем или якорем. Если не получается точно выставить подходящий размер, лучше отдать прибор в сервисный центр. Дополнительные шайбы увеличивают напор, а уменьшение их его ослабляет. Если зазор в электроприводе будет меньше или больше нормы, это может привести к поломке.
https://www.youtube.com/watch?v=7DFHYw0YeqY
Погружной насос «Малыш» является оптимальным выбором для обеспечения водой дома или дачи. Как и вся техника, такие устройства подвержены поломкам, особенно учитывая то, что он постоянно находится в воде. Починить прибор вполне возможно своими руками. При покупке устройства необходимо сохранить инструкцию, поскольку его схема будет очень важна при ремонте. Правильная эксплуатация и профилактические проверки аппарата помогут снизить риск поломок либо избежать их вообще.
Модификации насоса и характерные отличия
У многих однотипных вибрационных устройств лишь корпус иной конфигурации и другое название:
- «Струнок»;
- «Каштан»;
- «Ручеек»;
- «Нептун»;
- «Сега» и др.
Во всех этих агрегатах использована одна и та же электромеханическая схема. Можно выделить 4 типа таких аппаратов:
- «Малыш» – самый востребованный у жителей села, дачников и наиболее мощный вариант из всей линейки вибрационных погружных насосов. Это конструкция с нижним забором воды. Однако аппарат не приспособлен для использования в придонной зоне, поскольку часто всасывает иловые отложения и быстро ломается.
- «Малыш-К» – аналогичное устройство тоже с нижним водозабором. Но отличается от базовой модели встроенным термореле, наличие которого повышает надежность агрегата и удлиняет срок его эксплуатации. Из-за этого он стоит дороже. Кроме того, насос укомплектован трехжильным проводом и имеет заземление. Раньше модель выпускалась только на экспорт.
- «Малыш-М» – вариант с верхним забором воды. По мощности он немного слабее, но не вбирает грязную жижу со дна колодца. Не подвергается перегреву при длительной работе и реже ломается. Когда уровень воды оказывается недостаточным и забор становится невозможным, корпус по-прежнему охлаждается, т.к. частично погружен в источник.
- «Малыш-3» – самая миниатюрная модель диаметром всего 80 мм, имеющая верхний водозабор. Сверхмалые габариты позволяют помещать ее в узкие колодцы и скважины. Прогрев воды допускается до +35°С. Предельная глубина работающего аппарата – 3 м.

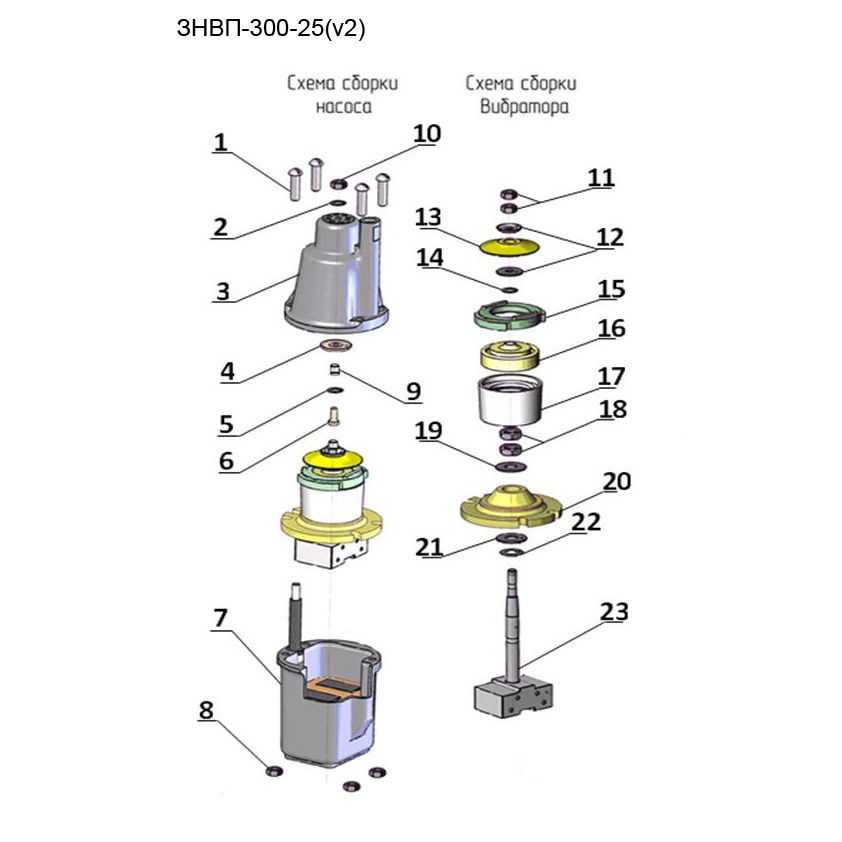

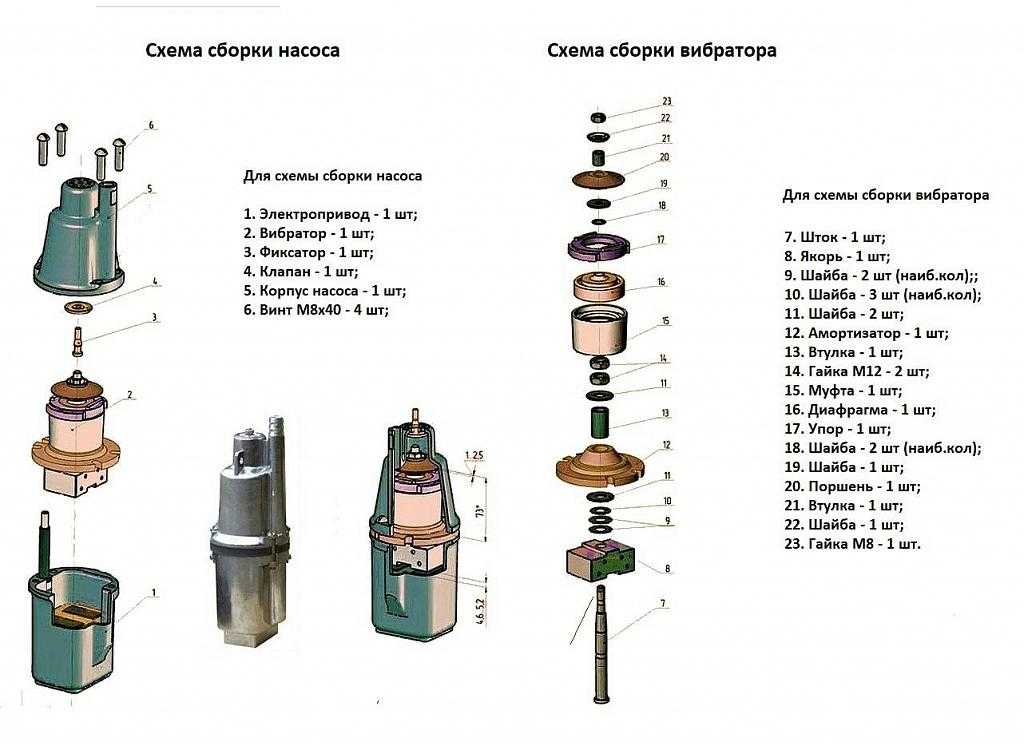

Устройство насосов «Малыш»
Схема внутреннего строения насосов этого бренда представлена на рисунке ниже.
Обозначениям соответствуют:
1 – сердечник – силовой и гидроизолирующий механизм насоса, встроенный в корпус эпоксидными смолами;
2 – катушка;
3, 9 – корпусные части, выполненные из металла, стойкого к коррозии;
4 – якорь электромотора;
5 – шток;
6 – амортизатор, у которого в некоторых модификациях появляется дополнительная металлическая окружность;
7 – муфта, разделяющая электросхему и заборную камеру в корпусе;
8 – упор;
10 – обратный клапан – держит давление в трубах и препятствует обратному стеканию накачанного объема;
11 – прорезиненный поршень;
12 – диафрагма.
3 Особенности подключения

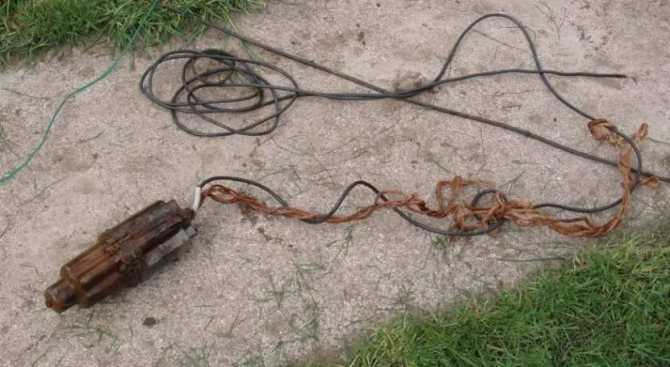

После длительной эксплуатации на дне скважины
Глубина погружения насоса должна быть больше, чем нижний показатель динамического уровня воды. Погружные насосы «Малыш» должны устанавливаться в вертикальном положении, если насос будет расположен горизонтально, то такая эксплуатация значительно снизит срок эго службы.
Для начала выполните подготовительные работы, предшествующие установке – определите глубину расположения насоса в скважине, и купите шланг для подачи воды соответствующего размера.
Важно, чтобы диаметр шланга подходил к вашему устройству (смотрите технические характеристики), так «Малыш» сможет выдавать оптимальную производительность, и не будет перегрузки мотора, вследствие высокого давления из-за несоответствия сечений. Шланг закрепите на патрубок с помощью пластикового хомута
Если вы используете погружной насос «Малыш» с нижним водозабором, то размещать его следует в полуметре от дна скважины. Если с верхним водозабором – можете опускать на дно источника.
Для опускания насоса и его фиксации используйте капроновый шнур, либо стальной трос небольшого диаметра. Закрепите его в специальную проушину, которая расположена на корпусе насоса. Рекомендуется к верхней части шнура привязать полуметровый кусок эластичной резины, которая будет гасить вибрации.
Важно: не подключайте устройство к электросети во время монтажа. Сделать это можно после того, как насос полностью установлен
Если кабель подключения к сети у насоса короче, чем вам необходимо, можно удлинить его дополнительным шнуром, однако их соединения должны находиться вне колодца.
Работа мотора «на сухую» — это то, чего следует избегать в первую очередь, так как она является первостепенной причиной большинства поломок насоса.
Проверка работоспособности после ремонта
Для увеличения ресурса работы насоса рекомендуется дополнительно приобрести механический фильтр, который будет препятствовать внутреннему загрязнению устройства, которое чревато преждевременным износом поршня и обратного клапана.
Также нерастворимые примеси могут забить шланг, что грозит критическим повышением давления воды, от которого никакая автоматика не спасет.
Наиболее часто используемый фильтр для вибрационных насосов – обычная цилиндрическая прокладка из пористых материалов (в основном из волокнистого полиэтилена), которая одевается на всасывающий клапан «Малыша» и выполняет первичную фильтрацию воды от крупных механических частиц. Отзывы свидетельствуют, что такого фильтра более чем достаточно.

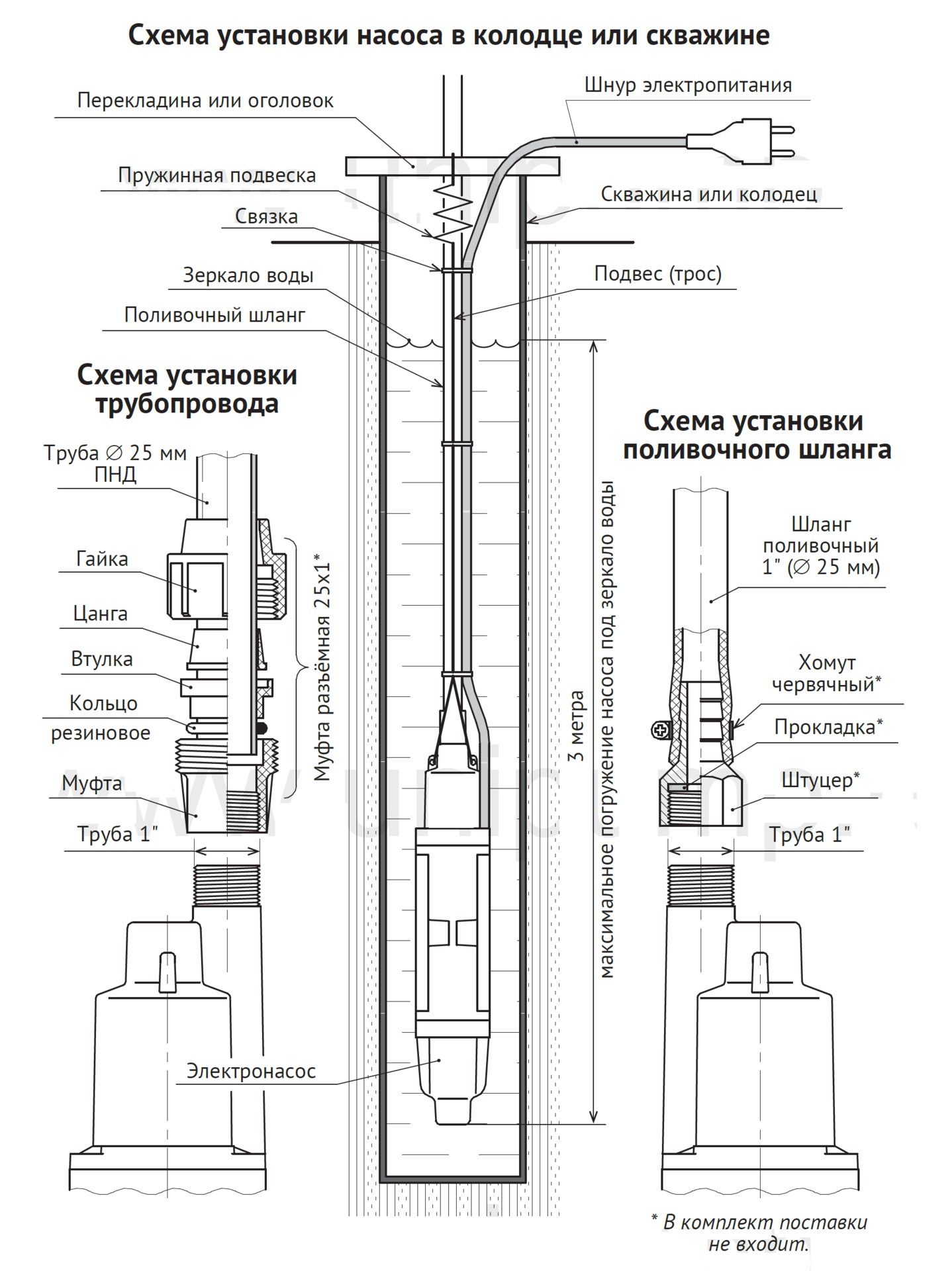

Особенности установки и подключения
Главное правило: насос должен монтироваться в вертикальном положении, иначе срок его службы серьезно снизится. А глубина его погружения должна быть такой, чтобы всасывающее отверстие всегда находилось в воде. Поэтому нужно знать нижний динамический уровень воды в вашем источнике.
Динамический и статический уровни
- Приготовьте шланг для подачи воды. Его длина должна соответствовать глубине погружения, а диаметр – диаметру напорного патрубка;
- Закрепите шланг на патрубке с помощью пластикового хомута;
- Зафиксируйте на всасывающем патрубке фильтр. Это особенно касается насосов с нижним водозабором, так как механические примеси, попадающие в рабочую камеру устройства, приводят к быстрому износу обратного клапана и поршня, забивают шланг, что приводит к критическому повышению давления внутри прибора;
- Убедитесь, что длина сетевого кабеля является достаточной. Если это не так, его нужно нарастить своими руками, но так, чтобы место соединения было выше уровня колодца;
- Пластиковыми хомутами объедините шланг и кабель, чтобы последний не мог сползти вниз, но находился в ненатянутом состоянии;
Монтаж насоса в колодец
- Если между насосом и стенками обсадной трубы скважины совсем небольшой зазор, то на его корпус нужно надеть резиновое кольцо, которое предотвратит механические повреждения устройства от вибрации;
- Зафиксируйте в специальной проушине на корпусе стальной трос или капроновый шнур, идущий в комплекте с насосом. К его верхнему концу крепко привяжите эластичную резиновую ленту длиной около 50 см – она будет гасить вибрацию;
- Опустите насос на тросе в источник до заданной глубины, после чего тщательно закрепите трос снаружи.
Теперь можно включать кабель в сеть и пользоваться устройством. Подключение возможно только после полного погружения, так как холостой ход быстро приведет к поломке.
К сожалению то, какое давление создает насос Малыш, устраивает не всех, особенно если в доме есть приборы, для нормальной работы которых оно должно быть не менее 2 атм. Вибрационные устройства в принципе способны его давать, но если источник расположен далеко, то происходят значительные потери напора на горизонтальных участках.
Но выход есть: насос нужно дополнительно оснастить обратным клапаном, реле давления и гидроаккумулятором, превратив его в мини-насосную станцию. Автоматическое поддержание уровня воды в гидроаккумуляторе осуществляется с помощью реле: оно включает насос, когда давление в нем падает.
На фото вы видите все, что необходимо для устройства насосной станции
Автоматика для насоса
К числу рекомендуемых автоматических устройств относятся:
- Контроллеры сухого хода, отключающие агрегат при попадании в него воздуха или песка;
- Поплавковые выключатели, срабатывающие при понижении уровня воды;
- Реле давления и термореле;
- Стабилизатор для насоса Малыш, поддерживающий ток неизменным при скачках давления;
- Пускозащитные устройства;
- Обратные клапаны;
- Гидроаккумуляторы, поддерживающие напор в сети через реле давления.
Чтобы иметь представление, как все это работает, предлагаем изучить следующую схему:
Гидроаккумулятор для насоса Малыш – схема подключения
- 1 – узел управления;
- 2 – кабель с вилкой для включения в сеть;
- 3 – кабель с розеткой для подключения насоса;
- 4 – автоматический выключатель;
- 5 – розетка;
- 6 – насос Малыш;
- 7 – питающий кабель;
- 8 – ниппель;
- 9 – обратный клапан;
- 10 – напорный трубопровод;
- 11 – крестовина;
- 12 – переходной ниппель;
- 13 – гибкая подводка;
- 14 – гидроаккумулятор;
- 15 – распределительный трубопровод.
При включении насоса он подает воду в гидроаккумулятор, подключенный к системе автоматики. Когда давление в нем достигает номинального значения, реле давления отключает насос и вновь включает его, когда оно падает.
Гидробак на 5 литров с реле давления
