Ремонт насосной станции

Нюансы ремонта

В перечисленных выше случаях опытный владелец оборудования может произвести ремонт погружного насоса своими руками — прочистить засорившиеся детали или установить новые. Инструкцию по ремонту можно найти на многочисленных видео в интернете. Но специалисты все-таки рекомендуют обращаться в специальные сервисные центры, так как ремонт погружных насосов разных марок имеет свои нюансы, с которыми может быть не знаком владелец техники.

Например, у техники марки Джилекс ремонт чаще всего заключается в доливе масла в двигатель. Аппараты этой марки оснащены маслозаполненными двигателями, у которых подтекание масла может вызвать сбои в работе и поломку других комплектующих. Для долива масла в насос Джилекс профессионалы настоятельно рекомендуют использовать оригинальный продукт.

В изделиях марки Малыш самой частой проблемой является сильный шум, возникающий даже без откачивания воды. Причиной неполадки служит разрыв центральной оси агрегата. Шум возникает из-за того, что поломанная ось перестает удерживать якорь и мембрану. Проблема устраняется путем замены детали.

Кроме того, что специалисты сервисных центров знакомы с ремонтом водяных насосов любых производителей, при обращении к ним за услугой проводится бесплатная диагностика аппаратов. Поэтому перед тем, как начать ремонт погружного центробежного насоса своими руками, владелец техники должен рассмотреть все варианты и учесть плюсы и минусы каждого из них.

Вода поступает рывками

Одна из причин поломок насосных станций — пересыхание скважины

Причины работы насосной станции рывками:

• пересыхание скважины;
• скачки давления или напряжения;
• повреждение мембраны;
• ошибки при обустройстве скважины.

Засорение насосной станции приводит к остановке работы. Давление при этом падает и частички мусора отлипают от входного отверстия. Устройство снова включается и затягивает грязь, что опять приводит к остановке двигателя. При этом в доме вода будет идти рывками.

Если с самого начала оборудование работает неравномерно, значит вся магистраль смонтирована неправильно – есть утечки. Нельзя засыпать трубы землей, пока не протестирован насос, иначе потом придется раскапывать снова и осматривать весь участок.

Проверяют также соответствие диаметра трубы высоте всасывания. Одновременно необходимо проверить скважину, не уменьшилась ли ее производительность – возможно, потребуется очистить ее от ила.

На участке от всасывающего до входного патрубка может наблюдаться подсос воздуха. Насосная станция в таком случае работает, но воду подает рывками. Исправляется ситуация заглублением трубы в скважину. Если не помогает, значит нарушена герметичность всасывающей трубы – ее достают, проверяют и ремонтируют.

Характерные неисправности и ремонт

Если насос “Водомет” находится на гарантийном обслуживании, проще всего решить все проблемы в сервисном центре. Но когда сроки прошли, владельцы обычно предпочитают сэкономить и выполнить ремонтные работы самостоятельно. Некоторые операции, например, замену износившихся рабочих колец, выполнить просто.

А вот если нужна перемотка двигателя, лучше поручить это дело специалистам. Что касается запасных частей и комплектующих, то их можно приобрести без особых проблем и по вполне умеренной цене.

Компания “Джилекс” охотно реализует запчасти к своей продукции. Их продают и в профильных магазинах, и в сервисных центрах. Можно обратиться и непосредственно к заводу-изготовителю.

Так выглядит результат проникновения воды в отсек двигателя, если корпус по каким-то причинам плохо загерметизирован – конденсатор испорчен, его следует заменить

По характеру поломки устройства можно приблизительно судить о том, какие именно ремонтные работы понадобятся.

Вот перечень характерных проблем, с которыми приходится сталкиваться владельцам насосов “Водомет”:

• Устройство не включается.
• Корпус насоса бьется током.
• Напор воды в системе заметно снизился.
• Насос работает неравномерно, издавая нехарактерные для нормального функционирования звуки.

А вот список неисправностей, которые характерны для этих симптомов и пути их устранения:

• Сгорела обмотка двигателя. Его придется полностью заменить.
• Отошел контакт или перебит провод. Нужно вскрыть корпус двигателя, восстановить соединение с контактами и/или целостность электрокабеля.
• Целостность корпуса двигателя нарушена. Как следствие, промок конденсатор, его следует заменить новым аналогом.
• Износились рабочие колеса. Нужно разобрать насос и заменить их новыми элементами.

Разумеется, если уж насос извлечен из скважины для ремонта, имеет смысл провести полную диагностику агрегата. Насос разбирают, осматривают прокладки, шайбы, стаканы, рабочие колеса и прочие элементы. Если заметны следы износа, сразу же нужно позаботиться о замене таких элементов.

Затем имеет смысл разобрать двигатель, протестировать состояние контактов и подающего провода. Если необходимо, найти место повреждения кабеля и восстановить соединение. Иногда стоит полностью заменить провод электропитания.

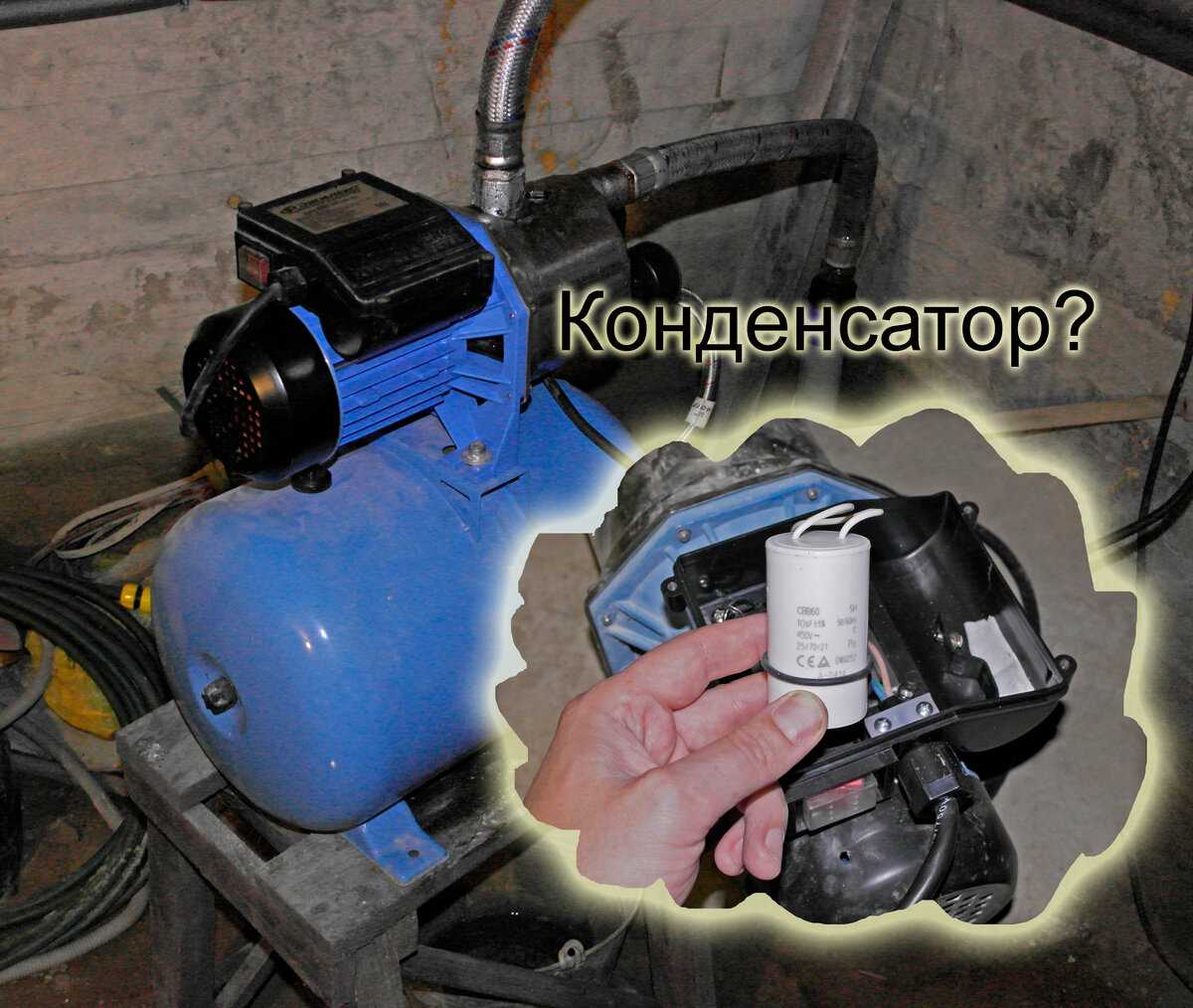

Проблемы с отсыревшим конденсатором обычно очевидны даже по внешнему виду. Припаять новый конденсатор обычно не сложно, но во время обратной сборки следует устранить и причину неисправности, т.е. обеспечить достаточную герметичность корпуса двигателя.

Сгоревшую обмотку двигателя, как уже упоминалось, выполнить правильно в домашних условиях будет сложно. Эту операцию можно заказать на заводе, а все остальные работы выполнить самостоятельно. Так ремонт обойдется дешевле. В отдельных случаях проще и надёжнее заменить двигатель новым устройством.

При разгерметизации двигателя наблюдается ситуация, которую специалисты характеризуют словом “эмульсия”. Это значит, что в корпус двигателя попала вода и смешалась с маслом, превратив его в эмульсию. Масло необходимо слить и полностью заменить.

Ни в коем случае нельзя заменять эту жидкость каким-то обычным машинным маслом. Единственная пригодная смазка для насосов “Водомет” – чистый глицерин. Дело в том, что в случае поломки масло может попасть в скважину и существенно испортить качество воды. Избавиться от такого загрязнения очень непросто.

Основные причины неисправностей

Давайте мысленно пройдемся по НС и посмотрим, что может вызвать сбои в ее работе.

Всасывающая магистраль (для систем с самовсасывающими насосами)

Чтобы самовсасывающий центробежный насос мог осуществлять свою функцию, его полость и всасывающая магистраль должны быть заполнены водой. После отключения агрегата она удерживается обратным клапаном, установленным в начале водозаборной трубы.

При длительных простоях насос приходится заливать заново.

Если вы ищете самовсасывающий насос, который не нужно заливать, выбирайте агрегат вихревого типа. Однако, учтите, что у него очень низкий КПД.

Отсутствие воды во всасывающей магистрали может быть обусловлено такими причинами:

• вода в источнике опустилась ниже заборного патрубка;
• нарушена работа обратного клапана;
• в магистрали появились трещины или зазоры, через которые в нее попал воздух (произошел разрыв водяного столба).

Симптомы

Если НС оборудована датчиком сухого хода, насос автоматически отключится. В противном случае он будет работать (до срабатывания защиты по перегреву), но вода поступать не будет.

Насос

С главным элементом НС могут случиться такие неприятности:

• залипание рабочего колеса: слышится гудение, но двигатель не вращается;
• вышел из строя конденсатор: признаки те же самые;
• из-за износа корпуса и рабочего колеса насос не может развить в трубопроводе напор, при котором срабатывает реле давления: агрегат не отключается даже при нулевом расходе воды;
• сгорел двигатель: агрегат не включается, слышен запах горелой изоляции.

Насосная станция с встроенным эжектором

Реле давления

Чаще всего реле перестает функционировать по следующим причинам:

• на контактах накопилась грязь, препятствующая электрическому соединению: насос перестал включаться;
• произошло засорение присоединительного патрубка: реле перестает реагировать на изменение давления в водопроводе;
• ослабли пружины, в результате чего «поплыли» границы рабочего диапазона давлений.

Реле давления в разобранном виде

Водопровод

Признаки засорения трубопровода зависят от места установки реле:

• реле размещено в доме рядом с гидроаккумулятором, то есть пробка образовалась где-то между ним и насосом: закачка воды в гидроаккумулятор стала занимать больше времени, чем обычно;
• реле установлено рядом с насосом, то есть оно находится между ним и пробкой: агрегат работает рывками (частые включения/отключения).

Также может случиться разгерметизация водопровода. Если протечки появились где-нибудь на закрытом участке, например, в траншее, косвенным признаком послужит долгая работа насоса без выключения.

Решение проблем, связанных с отсутствием воды в системе

Первый шаг — это проверка герметичности трубопроводов и наличия воды в системе. Когда воды нет, то причиной могла стать неполадка обратного клапана, находящегося между оголовком скважины и входным патрубком насосной станции. Перестает работать эта деталь в результате засорения клапана посторонними предметами. Еще рассматривается непригодность пружины, контролирующей работу этого элемента.

Засорение клапана устраняется его очисткой после снятия, а при поломке нужно произвести полную замену обратного клапана, но при этом потребуется значительная сумма. При длительном простое насосной станции возникает ситуация исчезновения воды в месте соединения скважины и насоса. Специальное заливочное отверстие устраняет проблему.

Если существует проблема сезонного понижения уровня воды, ее решением станет помещение входного контура насоса глубже в шахту скважины. При глубоком погружении входного контура увеличивается вероятность засорения, для предотвращения этого устанавливается фильтр.

Недостаточное напряжение в сети является также причиной непоступления воды при работающей системе снабжения. Определяется это тестером электропитания. Изнашивание лопастей насоса устраняется по такому плану:

• разбор насосного устройства с использованием для облегчения снятия специального средства;
• осмотр состояния крыльчатки, если необходимо — замена сломанной лопасти;
• при невозможности замены сломанной детали (все зависит от производителя) полностью меняется насос.

Особенности устройства, правила эксплуатации

Бытовые насосные станции позволяют организовать водоснабжение в частном доме, который нельзя по каким-то причинам подвести к центральной магистрали. Станции нужны для решения таких задач, как:

1.обеспечить автоматическую подачу воды в дом из источника водоснабжения.

2.организовать стабильный напор жидкости в системе водопровода.

3.обеспечить защиту труб от гидравлических ударов.

4.сделать запасы воды, если вдруг случится ЧП.

Насосные станции поставляются в некоторых случаях готовыми, это предполагает облегченный монтаж конструкции. Также можно оборудование самостоятельно собрать, подбирая отдельные запчасти нужного качества, все зависит от индивидуальных потребностей.

Внимание! Если скважина имеет большую глубину, то вместо поверхностного насоса следует оснастить станцию погружным устройством. Если понять принцип работы станции для перекачки воды, то ремонт оборудования покажется легким

В основе конструкции находится емкость, имеющая резиновый вкладыш внутри, она называется гидробаком. Вода поступает в мембранный отсек резервуара через насос. С другой стороны мембрана наполнена воздухом, в редких случаях в гидробаки наполняют чистым азотом

Если понять принцип работы станции для перекачки воды, то ремонт оборудования покажется легким. В основе конструкции находится емкость, имеющая резиновый вкладыш внутри, она называется гидробаком. Вода поступает в мембранный отсек резервуара через насос. С другой стороны мембрана наполнена воздухом, в редких случаях в гидробаки наполняют чистым азотом.

Это создает определенный уровень давления в баке. По одну сторону емкости стоит ниппель, как в автомобиле, с помощью него подкачивают воздух внутрь, либо выпускают избытки. По другую сторону бака ставят кусок трубы, к которой прикрепляют штуцер, оснащенный пятью выходами. К ним монтируют оставшиеся детали насосного оборудования в виде манометра, реле, определяющего давление, насосного шланга, трубу для подачи воды.

К водопроводной трубе дома подводят гидробак. При открытии воды в кране, емкость становится пустой, давление в ней падает. Когда уровень жидкости достигает минимальной отметки, устройство само начинает работать, гидроаккумулятор наполняется водой до максимального уровня, а давление не придет в норму.

С помощью специального реле регулируется отключение и включение насоса. Реле подсоединено к гидроаккумулятору, насосу. Гидробак, как буфер, служит защитой от гидроударов.

Внимание! Насос включается только по необходимости, когда срабатывает реле давления. Это делает срок службы оборудование больше

Внимание! Нужно выбирать станцию, учитывая параметры скважины, расположение водозаборных узлов

Как своими силами устранить неисправности?

Сейчас мы последовательно рассмотрим наиболее часто встречающиеся неисправности в насосных станциях, причины их возникновения и способы, применяемые для их устранения.

Насосное оборудование вращается, при этом вода не поступает

Если владелец включил станцию, крыльчатка насоса начала вращаться, при этом вода в трубопровод не поступает, то происходить это может по причине отдельных факторов.

Чтобы разобраться с этой проблемой, необходимо сначала проверить, насколько все соединительные трубопроводы герметичны. Также необходимо убедиться, действительно ли в системе нет воды. Если жидкость отсутствует, то это может указывать на плохую работу обратного клапана. Он расположен между входным патрубком станции и оголовком скважины

На него следует обратить самое пристальное внимание. Необходимо проверить его состояние. Выход из строя этого элемента возможен в случае, если в него попали посторонние предметы

Выход из строя этого элемента возможен в случае, если в него попали посторонние предметы.

Специальной пружиной контролируется работа обратного клапана. Иногда происходит ее поломка, что приводит к выходу этого элемента из строя. В некоторых случаях клапан загрязняется. Для решения проблемы его необходимо снять и хорошо прочистить. Если же клапан неисправен, то в этом случае необходимо провести его замену новым.

Если оборудование длительное время простаивало, то вода может пропасть на участке между скважиной и насосом. В этом случае для заполнения входного участка необходимо использовать специальное заливочное отверстие.

Отсутствие в системе воды может возникнуть по причине истощения скважины. Для того чтобы компенсировать сезонное понижение уровня воды, владелец может опустить глубже в шахту скважины входной контур насосного оборудования. Однако это может привести к возникновению риска загрязнения. Поэтому во избежание этого необходимо оборудовать фильтром приемный патрубок станции.

Если в трубопроводе отсутствует вода, при этом станция исправна, насос вращается, то в качестве одной из причин этого может быть недостаточное напряжение электрической сети. В этом случае, несмотря на вращение ротора, его частоты вращения будет не хватать для перемещения поступаемой из скважины воды на нужное расстояние. Чтобы проверить напряжение в электрической сети, следует воспользоваться специальным прибором – тестером электропитания.

Включение насоса станции происходит часто, а вода подается рывками

Причиной может быть неправильная работа узла автоматики. Таковым в насосных станциях является манометр. Основная функция этого прибора – измерение давления. Работая рывками, можно наблюдать, как показатели манометра могут изменяться, поднимаясь до больших величин, а потом резко падая.

Причиной такого недостатка могут быть повреждения, возникшие в мембране в гидроаккумуляторе. Добраться до мембраны можно через ниппель, который находится на тыльной стороне корпуса гидроаккумулятора. Нажав на эту деталь, из него должен поступать воздух. Если же вместо воздуха из него идет вода, то это говорит о том, что пора сменить мембрану гидроаккумулятора. Чтобы выполнить эту операцию, необходимо разобрать корпус гидроаккумулятора, для чего раскручиваются болты, а потом выполняется замена мембраны.

Еще одной причиной работы станции скачками может являться падение давления в воздушной подушке, расположенной за мембранной частью гидроаккумулятора. Производитель обычно в эту часть устройства накачивает воздух под давлением 1,8 атмосфер. Если герметичность нарушена, то воздух будет уходить и гидроаккумулятор перестанет выполнять свои функции. Под действием ниппеля, расположенного под задней частью устройства, можно повысить давление.

Если возникли следы от ржавчины или микротрещины в корпусе устройства, то единственным выходом здесь будет заделывание швов. Для выполнения этой операции необходимо использовать холодную сварку. Или же можно потратиться и заменить корпус или гидроаккумулятор.

Эта неисправность может возникать еще и по причине поломки автоматического блока регулировки. Ремонту он не подлежит, поэтому придется заменить неисправное устройство новым.

Насосная станция работает, но вода в систему поступает рывками, с перебоями

Такая проблема может возникнуть, если в трубопровод частично поступает воздух. Такой подсос может произойти в сегменте, который располагается на участке от всасывающего патрубка с фильтром до выходного патрубка станции. Для устранения этого недостатка необходимо обеспечить герметичность трубопроводов и их соединений. Кроме этого, нужно добиться более глубокого погружения всасывающего патрубка в скважину.

Напорное приспособление включается чаще привычного

Почему нередко включается исправная станция насосная? Причина примитивная – в воздушной камере бака накопительного недостаточное давление. Чем ниже давление воздуха, тем чаще включается насос и уменьшается период его беспрерывной работы. Чтобы в этом удостовериться, берется автомобильный прибор для определения величины давления и замеряется давление на ниппеле, вставленном в резервуар. Во многих моделях водонапорных установок нормальным давлением считается 1,5 Атм. Если после тестирования на манометре 0,5 Атм или 0,9 Атм, при помощи привычного автомобильного насоса нагнетается воздух в бачек до рекомендованного значения.

Хуже, если при контроле давления в воздушном отсеке бачка обнаружится его полное отсутствие. Это может быть следствием утечки воздуха через проржавевший корпус из металла резервуара, что вполне может произойти после 3-4 лет эксплуатации, если бачок создан из обыкновенной ржавеющей стали. Утечка обнаружится при попытке накачать воздушную камеру. Ремонту бачок во многих случаях не подлежит, благодаря этому придется заняться его заменой.

В настоящий момент новые накопительные резервуары реализовываются в наборе (бачок, мембранная ткань, соединительный фланец), благодаря этому его замена труда не составляет. Необходимо отсоединить гайку отрезка трубы насоса от старого фланца и выпустить два резьбовых крепления, объединяющих бачок с установленными сверху устройствами

Отслуживший резервуар осторожно вынимается, новый ставится на его место. Затягиваются крепления, прикрепляется отрезок трубы к новому фланцу – станция готова к работе. С чем еще может быть связано регулярное включение оборудования? Так бывает, когда приходит в негодность резиновая груша (рвется)

Диагностировать такую неисправность наиболее просто – при нажатии на ниппель из него активно вытекает вода. В подобной ситуации необходимо менять «дышащую» пленку. Как сделать это?

С чем еще может быть связано регулярное включение оборудования? Так бывает, когда приходит в негодность резиновая груша (рвется). Диагностировать такую неисправность наиболее просто – при нажатии на ниппель из него активно вытекает вода. В подобной ситуации необходимо менять «дышащую» пленку. Как сделать это?

Необходимо подготовить емкости (посуду) чтобы сливать воду (бачок полноценно заполнен жидкостью). Сначала понемножку отпускается гайка, объединяющая отрезок трубы с фланцем таким образом, чтобы начала течь вода. Когда из входного отверстия жидкость сойдет полноценно, отворачивают болты, объединяющие фланец с корпусом бачка и сливают оставшееся содержание резервуара. Сейчас необходимо вытянуть отслужившую «дышащую» пленку, бачок максимально высушить внутри (если он создан из обыкновенной стали) и поместить в него новую грушу. Устанавливается на место фланец, поэтапно притягиваясь болтами к корпусу, прикрепляется отрезок трубы. Замена резиновой мембранной ткани завершена. Осталось закачать воздух через ниппель до ранееуказанного давления и залить воду в полость насоса. Можно включать.

Регулировка реле давления Насосной станции

Рассмотренные поломки водонапорных установок считаются очень популярными, их без труда могут убрать сами хозяева оборудования. Возможны перебои в работе так же и из-за причины неполадок системы автоматического управления. Подобное случается довольно редко и требует вмешательства профессионального мастера. Собственноручно реле и датчики лучше не трогать.

Как работает насосная станция

Каждая из частей выполняет свою работу

Когда включается насос, он начинает качать воду в гидроаккумулятор до тех пор, пока давление воды не окажется на пределе, выставленном на реле давления. Насос отключается, после чего можно осуществлять отбор воды для нужд домохозяйства. Это возможно до тех пор, пока давление воды не окажется равным нижнему пределу давления воды, выставленном на реле давления. Реле давления срабатывает и включает насос, который поднимает уровень давления в гидроаккумуляторе до верхнего уровня давления. И так каждый раз, цикл за циклом.

В случае длительного отбора воды, когда давление воды не может достичь верхнего предела давления, насос может работать длительное время. После окончания процесса отбора воды из гидроаккумулятора, насос может работать некоторое время, пока не поднимется давление воды до нужного уровня.

Как произвести ремонт, если проблема не в насосе

Иногда бывает так, что система включается, но воду в систему не закачивает. Такая проблема может возникнуть по нескольким причинам.

Если проблема выхода из строя системы кроется не в автоматике, то отремонтировать ее будет проще. Однако для этого нужно выяснить причину проблемы.

Часто для определения поломки насосной станции необходимы специальные электронные приборы

Что делать, если насос запускается, а вода в систему не поступает:

Прежде всего, необходимо проверить состояние обратного клапана. Он располагается на всасывающем шланге, который находится внутри колодца. Вполне вероятно, что вода не поступает в систему из-за того, что забитый грязью и песком элемент не открывается, и вода просто не может попасть в шланг. Если это действительно так, то ремонт будет заключаться в обыкновенной чистке обратного клапана.
Если проблема чисткой клапана не решилась, то проверьте наличие воды в шланге, расположенным между скважиной и насосом. Дело в том, что насос работает только при наличии в этой части воды, так как без нее он не сможет создать разряженную атмосферу, необходимую для всасывания. Если воды там нет, то нужно вручную залить ее в систему через специальное отверстие. Кстати, такая проблема может возникнуть, если насос отключался из-за проблем с электроэнергией.
Чтобы понять, почему не работает система, может понадобиться разборка насоса

Обратите внимание на выработку между стенками корпуса прибора и крыльчаткой. Если она велика, значит, элементы сточились о содержащиеся в воде песчинки

Чтобы исправить ситуацию, нужно снять крыльчатку. Если ее замена не помогла, то придется также поменять корпус насоса или весь прибор. Чтобы не сталкиваться с такой проблемой часто, задумайтесь об установке специальной диафрагмы-фильтра, которая будет задерживать песчинки.
Также домашняя насосная мини-башня может не подавать воду потому, что в скважине уменьшился уровень воды. Если это так, то вам нужно просто опустить ниже заборный шланг.

Такие бытовые способы решения проблемы почти наверняка помогут починить станцию своими руками. Главное, выявить причину поломки системы и устранить ее.
