Монтаж канализации в ванной комнате своими руками

Особенности ввода коммуникаций в квартиру

Коммуникации в квартире. Чтобы система водоснабжения в ванной и туалете работала без протечек и аварийных ситуаций, необходимо учесть следующие рекомендации:

  1. В новостройках на вводе трубопровода стоят специальные узлы. В старых домах следует вмонтировать запорные краны шарового типа. Это нужно, чтобы в случае ремонта иметь возможность перекрыть ток воды.
  2. После запорной арматуры устанавливают фильтр очистки. Он задерживает примеси в воде, что увеличивает срок службы приборов, потребляющих воду.
  3. Далее при необходимости монтируют приборы, измеряющие потребление жидкости.
  4. За ними устанавливают манометры, чтобы иметь возможность следить за напором воды. Манометры нужны в тех случаях, когда в квартире имеются проблемы с давлением жидкости в магистралях.

Особенности ввода коммуникаций в квартиру.

Пример подключения

В ванной комнате расположена душевая кабинка, умывальник и полотенцесушитель. При этом следует предусмотреть точку для подключения стиральной машинки. Работы начинаются с поиска стояков. Как только стояки найдены, рисуется план разводки воды в ванной комнате.

От общего стояка подачи холодной и горячей воды делаются отводы, заглушаемые на конце вентилем

Такое действие выполнить важно, так как пока краны не будут установлены, придётся постоянно при работе перекрывать весь стояк, что доставляет массу неудобств соседям и требует определённого времени. После врезки вентилей к ним подключаются приборы учёта расхода воды, перед которыми ставятся фильтры очистки

Далее, после счётчика трубы протягиваются к каждой точке, разветвляясь с помощью тройников. Каждое такое ответвление заканчивается вентилем.

Канализация планируется с наличием уклона в сторону слива. При этом для умывальника, стиральной машины и ванной диаметр трубы берётся 40-50 мм, а для унитаза не менее 75 мм. Диаметр труб, используемый внутри помещения не должен быть больше магистральной. Для примера все трубы будут использоваться одного диаметра. Начинается сборка и стыковка самой дальней точки, а затем последовательное подключение всех мест слива. Если же канализация расходится в разные места, то в магистральную трубу врезается четверник.

Таким образом, провести трубы в ванной своими руками не так уж и сложно. Главное, ответственно подойти к планированию, обдумав и чётко представив расположение сантехнических приборов. Ну а далее останется приобрести необходимый материал и приступить к монтажу.

Полотенцесушитель

Обязательным атрибутом внутри ванной комнаты является полотенцесушитель. В многоквартирных типовых домах для этого сантехнического изделия обычно устанавливается отдельный стояк отопления. Это самый сложный вариант монтажа труб по ряду причин:

  • стояк выходит из нижнего перекрытия, заходит в верхнюю плиту;
  • для скрытой разводки либо придется изготавливать фальш-панель из гипсокартона, либо долбить железобетонные плиты, чтобы смонтировать отводы, вырезать штробы в стенах.

Реже указанный прибор врезается в систему ГВС, тогда со скрытой разводкой труб к водорозеткам не возникает.

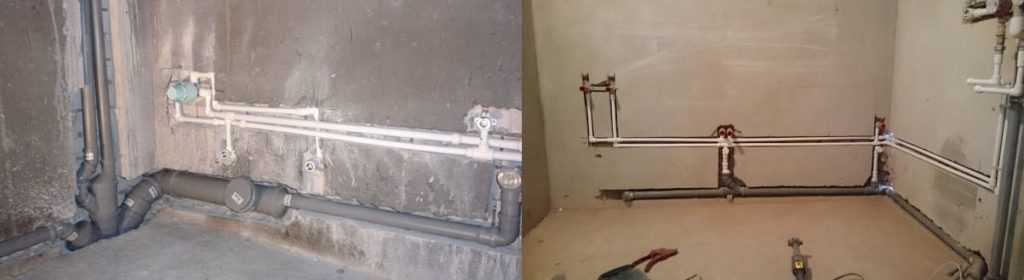

Правильная прокладка труб в ванной комнате

Специалисты предпочитают выбирать свои определенные виды трубы. Например, они желают поставить медные, а другие поливинилхлоридные. Однако есть конкретные правила, соблюдая которые можно без помощи высококвалифицированного мастера сделать разводку и при этом не допустить ни одной оплошности.

Для того чтобы быстро и грамотно сделать разводку труб, лучше всего обратиться за квалифицированной помощью к специалистам

Правила:

Основным и наиболее подходящим материалом является именно полипропиленовая труба. Ей требуется пайка, а не сварка. Если быть точнее, то используется специальный паяльный аппарат, а также потребуется дополнительно набор муфт и фитингов.
Монтаж разводки делается только с установкой пластиковой планки и угольника МРВ, предназначенного для смесителя. Монтаж проводится при помощи самореза.
Выходной патрубок должен быть сделан выступающим, что позволяет по окончании работ провести мелкую доработку при помощи наждака. Размеры выступа могут быть разные и состоят из ширины борта колпака в смесителе, а также толщин отделки, в том числе с учетом толщины плитки.
Сборка секций труб и введение их в штробы делается посредством применения переходника МРВ, пластиковой вставки, или же можно проводит соединение труб сразу на месте, если найти компактный и удобный для использования паяльник.
Если требуется порезать трубы, то не просто не желательно, а запрещено использовать каленый нож или пилу

Для этого есть специальная труборезка, специально для пластика и отдельно для металла.
Монтаж должен включать в себя минимум изгибов, так как каждый из них может стать потенциальным местом протечек.
Диаметр трубы для горячей воды должен быть достаточно большим, что нормализует давление подачи воды.
При прокладке труб, должен обязательно использоваться водоразборный коллектор, на котором есть тройники и запорный вентиль.
Особенное внимание требует счетчик, который ведет учет расхода воды. Продаются изделия с заводской пломбой, которую нельзя срезать до того, пока инспектор не зафиксирует установку изделия

В противном случае, не будут учитываться данные, показанные прибором для расчета коммунальных платежей. Помимо этого, должна быть установлена специальная дополнительная пломба с ЖКХ.

Какие трубы для водопровода лучше выбрать

Существуют 3 вида материалов, из которых изготавливаются водопроводные трубы:

  • полипропилен;
  • ПВХ;
  • металлопластик.

Каждый из них имеет достоинства и недостатки.

Полипропиленовые

У труб из полипропилена высокий показатель теплового расширения, поэтому они не подходят для горячих сред. Если все же их использовать, то придется дополнительно устанавливать компенсаторы, а это уже лишние хлопоты. К тому же, в случае с полипропиленовыми трубами разводку не следует прятать под отделку, а лучше сделать ее открытого типа. Дело в том, что из-за отсутствия опыта пайки полипропилена есть риск допустить недочеты, а значит со временем места стыков дадут течь, из-за чего в будущем придется снимать отделку.

Полипропиленовые трубы.

Если же все сделано по инструкции, то можно выделить ряд существенных преимуществ в использовании труб из этого материала:

  1. В случае поломок можно легко отремонтировать поврежденные участки.
  2. В местах пайки нет зауженностей.
  3. Долговечность.
  4. Монолитность.

ПВХ

Трубы из поливинилхлорида (ПВХ) также не подходят для транспортировки холодной воды, т.к. они могут выдержать температуры только до +40°C. Для соединения 2 отрезков таких труб применяют клей, который растворяет поверхностный слой полимера. Далее место стыка нужно выдержать некоторое время, чтобы соединение получилось надежным и монолитным.

ПВХ трубы для разводки в ванной.

Металлопластиковые

Трубы из металлопластика применимы для транспортировки как холодных жидкостей, так и горячих, т.к. они могут выдерживать температуры до +105°C. Существенным преимуществом трубопроводов из этого материала можно назвать их гибкость, что позволяет сэкономить на фитингах, а недостатком — сильное заужение в местах стыков, что снижает давление в трубопроводе. Если речь идет об отопительных приборах, то лучше всего использовать медные трубы.

Какие трубы для водопровода лучше

Однозначно сказать, какими трубами лучше всего делать разводку нельзя — нет идеального материала, есть более или менее подходящие для данных условий. Остановимся на самых популярных вариантах, их достоинствах и недостатках:

Полипропиленовые трубы

Вариант хорош всем, кроме большого теплового расширения — до 5 см на 1 метр, а это очень много. При длинной трассе необходима установка компенсатора или использование армированных труб. У них тепловое расширение в разы меньше, зато цены выше. Для горячей воды однозначно надо использовать армированные трубы но вот стеклопластиком или фольгой — решать вам. Разводка труб ХВС может быть сделана обычной ППР трубой для холодной воды — тут тепловое расширение не так критично.

Полипропиленовые трубы для разводки водопровода — отличный выбор

Еще один момент, актуальный, если работы проводите своими руками, делать собираетесь скрытую прокладку коммуникаций — качество выполнения соединений. В принципе, в пайке полипропилена ничего сложного нет, но без наличия опыта можно «накосячить», в результате через некоторое время соединение может потечь. При отсутствии опыта в сварке полипропилена прятать соединения под отделку очень нежелательно. В этом случае лучше выбрать открытый способ укладки.

Разводка полипропиленовых труб в ванной и туалете имеет множество положительных моментов:

  • правильно сделанное соединение получается монолитным;
  • нет заужения диаметров трубопровода в местах пайки;
  • высокая ремонтопригодность;
  • длительный срок эксплуатации;
  • легкость монтажа.

В общем, не зря этот материал в последнее время так популярен.

ПВХ для водопровода

При разводке ПВХ труб используют клеевое соединение. Есть специальный клей, который растворяет верхний слой полимера. Им смазываются обе склеиваемые детали, прижимаются одна к другой и выдерживаются некоторое время. В результате соединение практически монолитное, прочное и надежное.

ПВХ трубы могут гнуться

Есть два типа соединения: стыковое, когда стыкуются два отрезка трубы и с использованием фитингов. С фитингами работать проще, но места соединений получаются зауженными. При стыковом соединении заужений нет, но сделать качественно намного сложнее.

В принципе, все плюсы и минусы тут такие же, добавляется несколько минусов — подходит только для транспортировки только холодных сред — не более +40°C, то есть для ГВС придется использовать другие трубы. Царапины и сколы снижают прочность трубы, потому исключается резьбовое соединение.

Металлопластиковые

Разводка водопровода из металлопластиковых труб подходит и для ГВС — выдерживать может температуру до +105°C. Положительным отличием от всех приведенных выше является ее высокая пластичность — эти трубы можно сгибать с довольно небольшим радиусом. Это упрощает и удешевляет монтаж (фитингги дорогие).

Металлопластиковые — не лучший выбор

Минус использования металлопластиковых труб для водопровода — сильное заужение на стыках — в фитингах. Это приводит к значительному снижению давления в системе. Именно это и ограничивает их использвоание.

Типы труб для водоснабжения

Основные типы труб, используемых при организации водоснабжения:

  1. Медные трубы, соединяемые при помощи специальных припоев. Магистрали отличаются устойчивостью к возникновению коррозии, выдерживают нагрев до 250°С. Трубы эластичны, что позволяет создавать трубопроводы сложной конфигурации. Недостатком материала является формирование гальванической пары при контакте с алюминиевыми или стальными элементами. При использовании в многоэтажных домах следует учитывать высокую проводимость тока, при поломке оборудования у соседей трубопровод оказывается под напряжением.
  2. Металлопластиковые трубы, состоящие из нескольких слоев пластика с алюминиевой прокладкой. Изделия отличаются высокой эластичностью, для соединения используются резьбовые втулки или обжимные элементы. Изделия не используются при скрытой прокладке, поскольку резиновые уплотнения в стыках теряют эластичность и пропускают воду. Преимуществом является отсутствие коррозии, гладкая внутренняя поверхность препятствует формированию отложений.
  3. Изделия из полибутилена, выдерживающие нагрев до 90°С. Элементы соединяются по технологии пайки, шов отличается повышенной прочностью. Из-за высокой стоимости полибутиленовые изделия широкого распространения не получили, трубы применяются при обустройстве обогреваемых полов.
  4. Полиэтиленовые армированные трубы, рассчитанные на давление до 3,5 атм. В водопроводных сетях использование не рекомендуется, поскольку материал не обладает высокой прочностью. Детали применяются для разводки воды на приусадебных участках или в бытовых постройках, материал допускает замерзание жидкости. При подключении требуется установка редуктора, снижающего давление потока воды до безопасного уровня.
  5. Магистрали из поливинилхлорида, отличающегося высокой химической устойчивостью и допускающего эксплуатацию при температуре до 80°С. Недостатком материала является низкая устойчивость к воздействию ультрафиолетового излучения. Для соединения фрагментов трубы используется пайка или клей, но прочность стыка не позволяет подавать воду под давлением выше 3,5 атм. Трубы используются для водоснабжения технологических помещений или при организации систем полива, в магистрали предусматривается редуктор для снижения давления.
  6. Трубы из полиизопропилена, позволяющего соединять элементы методом пайки. Материал отличается низкой стоимостью, допускает давление до 12 атм. и температуру до 130°С. Поверхность труб шероховатая, но налет во внутренней части магистралей не образуется. Изделия используются при организации стояков и при разводке воды внутри жилых или офисных помещений.

При подборе труб следует учитывать сечение внутреннего канала, от которого зависит пропускная способность. Для определения параметра необходимо выяснить требуемое давление в магистралях, учитывается коэффициент падения напора внутри трубы и на местах соединений. При планировании схемы прокладки следует использовать прямолинейные отрезки, но чрезмерное удлинение и загромождение ветви арматурой приводят к падению давления.

Материал для труб канализации

Для бытовых нужд канализация выполняется металлопластиковыми и пластиковыми изделиями. Их главное отличие в противостоянии коррозии.

Изделия отличаются преимуществами:

  • теплопроводность на низком уровне;
  • монтаж не составляет большого труда;
  • высокая надежность в эксплуатации;
  • доступность в цене.

Данными преимуществами обладают полипропиленовые или полиэтиленовые трубы. Их выбор для разводки канализационной системы будет самым оптимальным. При работе с ними необходимо иметь специальный «сварочный паяльник».

ПВХ изделия – стены тонкие. Рекомендованы для прокладки канализации.

Изделия из полипропилена – переносят кипяток. Недостаток: под воздействием высокой температуры увеличиваются в размере. Самый востребованный вариант монтажа для канализации.

Из полиэтилена – это магистральные трубы.

Необходимые детали для монтажа канализации

Для качественного выполнения работы потребуются дополнительные элементы.

Для полного обустройства точек потребления воды и разводки канализации в ванной комнате приобретаются не только нужные трубы, раковина, унитаз, душевая кабинка, но и дополнительные важные приборы:

  • прибор учета потребления воды – водомер;
  • регулирование движения потоков воды осуществляется раздельными вентилями;
  • для очистки воды подаваемой в водопровод ванной – фильтр грубой очистки воды, внутренние фильтры трубопровода;
  • в качестве соединительных деталей или переходников приобретаются муфты, уголки и другие элементы;
  • устройство, которое помогает удерживать давление воды в водопроводе и тем самым защищает систему канализации от повышенного давления или скачков;
  • в зависимости от конфигурации канализации приобретаются детали из пластика (тройники, отводы, колено и другие);
  • компенсатор;
  • если трубы укладываются по стенам комнаты, то понадобятся специальные хомуты с амортизационными прокладками. Это поможет убрать шумы при сливе жидкости;
  • для стояка обязательно монтируется ревизия;
  • все места соединений рекомендуется обрабатывать герметиком;
  • цемент.

Выбор стиля интерьера совмещенной ванной

Обусловливает цельный интерьерный образ грамотно подобранные стилевые элементы.

Ванная совмещенная с туалетом в стиле модерн

Основные характеристики: практичность, функциональность, органичное совмещение разных фактур и материалов. Будет уместен в современном интерьере мебельный гарнитур с лаконичной формой. Преобладает в отделке имитация натурального дерева.

Классический интерьер совмещенной ванной

Выбирают классику в более просторных помещениях. Этому стилю присущи пастельные благородные оттенки, четкие формы, витиеватый декор. Для классического интерьера нужно продумать симметричное расположение предметов. В качестве украшения применяют декоративные колонны, карнизы, барельефы, потолочную лепнину.

Стиль high-tech

Это стилевое направление приветствует обилие пластика, стекла, хромированного металла. Базовый оттенок – серый

Важно обеспечить пространству хорошее освещение. Подбирают сантехнику нестандартной конфигурации

Стиль лофт

При использовании в санузле элементов в стиле лофт оформляют стены с имитацией каменной или кирпичной кладки. Простые линии хорошо сочетаются с изящными мотивами, яркими акцентами.

Арт-деко

Отдают предпочтение стеклу, камню, зеркалами дополняют интерьер. Включают резные или позолоченные элементы декора. Преобладает белые и бежевые оттенки. Приветствуются черно-белые сочетания.

Скандинавский стиль

В небольшом пространстве органично будут смотреться разбеленные оттенки. Скандинавские мотивы всегда привносят ощущение свежести. Обязательно присутствие древесных элементов.

Джапанди

Стиль джапанди — это синтез японской изящности и скандинавской скромности. Позволяет придавать элементам минимализма удивительную элегантность. Преобладают гладкие плоскости, чистые линии, пастельные тона.

Стиль прованс

Базовой основой служат светлые цвета. Обязательно присутствуют изящные декоративные элементы. Выбирают ручки и смесители из бронзы или хромированного металла.

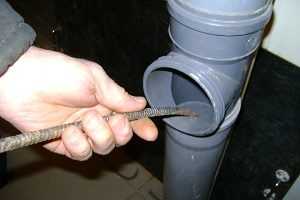

Подключение канализации

Эти трубы подключаются весьма просто, для этого они просто вставляются последовательно одна в другую.

Проводить данный этап работы будет значительно легче, так как в любой момент можно все без труда разобрать и переделать как надо.

Выполняя подобную работу, необходимо следовать трем основным правилам:

  1. Все прокладываемые канализационные коммуникации обязательно должны иметь небольшой наклон, чтобы обеспечивать естественное движение по ним воды от самого сантехнического прибора, непосредственно к главному стояку. При этом расчет должен происходить следующим образом: на 1 м длины уклон должен составлять 2-3 см.
  2. Диаметр всех отводных труб, идущих к ванной, душу и другим сантехническим приборам, должен составлять не более 50 мм, кроме тех, которые идут от унитаза, они 110 мм.
  3. Трубы на вывод жидкости из сантехнических изделий должны соединяться так, чтобы, имеющие меньший диаметр, подключались в коммуникации большего диаметра, но не наоборот.

Замечание специалиста: система канализации должна иметь как можно меньше поворотов и минимальное количество подключений. Их необходимо делать последовательно и не создавать «перекрёстков», где в случае включения нескольких приборов образуется «затор».

Примите к сведению: когда будете соединять канализационные трубы, всегда проверяйте, чтобы между ними были специальные резиновые прокладки. В случае их отсутствия плотность крепления будет маленькая, и через щели будет вытекать вода, и в санузле всегда будет стоять неприятный запах.

уклон канализационных труб

Смотрите видео, в котором опытный мастер делится секретами выполнения разводки труб в ванной своими руками:

Схемы разводки водоснабжения

Выбор оптимальной схемы подключения водопотребляющего сантехнического оборудования зависит от количества потребителей, стадии ремонта, в которой находится квартира и финансовых возможностей ее собственника.

Сегодня наиболее распространены два метода распределения водоснабжения по внутриквартирным потребителям:

  1. Последовательная. От подающих воду стояков выводится единственный трубопровод магистрального типа, поочередно питающий сантехнику и бытовые приборы.
  2. Коллекторная. Через распределитель воды, именуемый «гребенкой», жидкость поступает к потребителям в квартире по отдельным трубам.

Зачастую в системах квартирного водопровода оба типа разводки совмещаются, это бывает удобно и выгодно. Рассмотрим названные схемы подробнее.

Последовательная разводка водопровода

Планируя построение квартирного водопровода на тройниках (последовательного), важно не ошибиться с диаметром труб. Корректно выбрать сечение магистрали позволит, в том числе, расчет потерь напора воды. Секции трубопровода, связывающие сантехнику с питающей магистралью, связываются с ним через тройники или водные розетки (+)

Секции трубопровода, связывающие сантехнику с питающей магистралью, связываются с ним через тройники или водные розетки (+)

Этот способ построения водоснабжения в квартирах широко применялся в советском прошлом по следующим причинам – малая площадь жилья, простота и дешевизна исполнения работ.

Недостатки последовательной магистрали выражаются в значительном понижении давления воды на последнем сантехническом оборудовании, подключенном к ней. В системах ГВС значительно остывает вода, приходится спускать ее и выжидать, пока жидкость необходимой температуры дойдет по трубе к потребителю.

Однако при небольшой протяженности водопроводной системы выбор тройниковой схемы подачи оправдывает ее сравнительная дешевизна.

Коллекторное водоснабжение квартиры

От последовательного трубопровода коллекторную магистраль отличает допустимость использования труб меньшего сечения без потери напора. Побудительный насос водопроводу на гребенке не нужен.

Принцип коллекторной разводки напоминает систему отопления «теплый пол» — потоки воды распределяются по нескольким трубопроводным веткам небольшой протяженности (+)

Для квартир большой площади подобное веерное водораспределение подходит идеально.

Прежде всего, объемы снабжения водой в каждый отдельный трубопровод позволяют выполнение точной регулировки. Специальные механизмы на коллекторной «гребенке» настраиваются под подачу необходимого объема жидкости.

Это особенно удобно для управления ГВС – в любой момент можно сократить подачу горячей воды к определенной точке потребления. Но коллекторные водопроводные схемы имеют сложную архитектуру и нуждаются в большем количестве труб для постройки.

Выбирайте технологию монтажа в соответствии с дизайном помещения

Скрытый вариант разводки труб сохранит целостность пространства ванной комнаты

По вашему выбору может быть сделана скрытая разводка труб, в комнате в новостройке или открытая, если позволяют условия.

Если дизайн проект вашей ванной комнаты предполагает скрыть все коммуникации в стенах, тогда придется долбить канавки-штробы, а после прокладки труб заделывать их штукатуркой. Стены будут ровными, и вы сможете облицовывать их любыми материалами. Скрытую разводку можно прокладывать не только в стенах, но и под полом.

Открытая разводка делается вдоль стены, оставляя от нее небольшой отступ. Такой вариант немного уменьшает внутренние габариты помещения, но зато дает постоянный доступ к обслуживанию трубопроводов.

Независимо от выбранного варианта разводки труб, вначале вам обязательно нужно установить три важные детали:

  • контрольный вентиль для возможного перекрытия воды;
  • фильтр для предупреждения засорения трубопровода твердыми частицами;
  • водопроводный счетчик соответствующего образца.

Необходимый комплект деталей трубопровода, обязательных к установке на отводе от магистральной трубы

Прокладка полипропиленовых труб поверх стены обеспечивает доступ для ремонта

В случае если вы будете реконструировать санузел и переставлять сантехнические приборы, длина канализационных стоков может увеличиться до нескольких метров. В таком случае медная разводка сливных труб в ванной позволит избежать периодических засорений. Медные трубы обеспечат наилучшую проходимость сливной магистрали, но их обязательно нужно будет располагать с небольшим уклоном.

Выбор цветовой гаммы

Примеры подбора сочетания оттенков.

Дизайн белой ванной: выбираем цвет легкости и чистоты

Остается модной и востребованной свежесть. Белоснежные поверхности вместе с зеркалами обеспечивают воздушную атмосферу при недостатке места.

Черная ванная комната

Магия погружения в смоляную мглу завораживает. Но при минимальном количестве метров не стоит применять один черный цвет. Лучшим выходом становится тандем его с белым тоном.

Совмещенный санузел в коричневых и бежевых тонах

Благородное сдержанное звучание всегда в тренде. Изысканные бежевые и коричневые природные тона не утомляют. В такой атмосфере быстро исчезает усталость и раздражительность.

Синий совмещенный санузел

Декор неба и моря нередко встречается в санитарных зонах. Этот колер хорошо подходит для небольших по метражу помещений. Синева успокаивает, создает атмосферу безмятежности, умиротворенности, неторопливости.

Мятный дизайн: ментоловая свежесть для ванной комнаты

Ощущение воздушности несложно получить, используя мятный оттенок, любимый девушками. Ментоловое звучание расслабляет, снимает усталость. Возникает чувство свежести, переносящее в воображении на набережную реки или моря.

Как уложить трубы без ошибок

Выбрав тип разводки и способ монтажа, купив трубы, запорную арматуру и остальные элементы, можно начинать монтаж. Рассмотрим принципы укладки водопроводных, канализационных труб и подводов к полотенцесушителю.

Подключения водопровода

Укладка труб начинается с монтажа контрольного вентиля. Его располагают рядом с общим стояком, чтобы при аварии можно было мгновенно остановить подачу воды в квартиру. Рядом с контрольным вентилем ставят фильтр грубой очистки и счетчик на воду. Если необходимо, после фильтра грубой очистки устанавливают фильтр тонкой очистки воды. Если речь о частном доме, желательно поставить редуктор с манометром. Он поможет следить за давлением в трубах и вовремя его регулировать, чтобы не превышать отметку в 6 атмосфер. После редуктора ставят коллектор, если выбрана разводка коллекторного типа. и подводят трубы ко всей сантехнике, стиральной машине и другим приборам. От приборов к трубе тянут гибкие шланги.

Подключение полотенцесушителя

Если в ванной стоит полотенцесушитель, его подсоединяют или к трубе с горячей водой, или к отоплению. Сантехники советуют подключать сушилку к магистрали горячего водоснабжения, чтобы устройство могло работать и зимой, и когда отопления нет. Подключить ее к трубе ГВС можно в любой момент, а к отопительной — только летом.

Между змеевиком и трубой ставят перемычку или байпас. Это нужно для соединения прямой трубы с обратной. До и после сушилки врезают шаровые краны, чтобы устройство можно было отключать от общей сети для ремонта.

От полотенцесушителя до стены обязательно отступают: если диаметр трубы меньше 25 мм, делают отступ в 3,5 см, если больше — 5 см

Особое внимание уделяют межосевому расстоянию патрубков: чем точнее его выверить, тем легче будет подключить змеевик к трубам

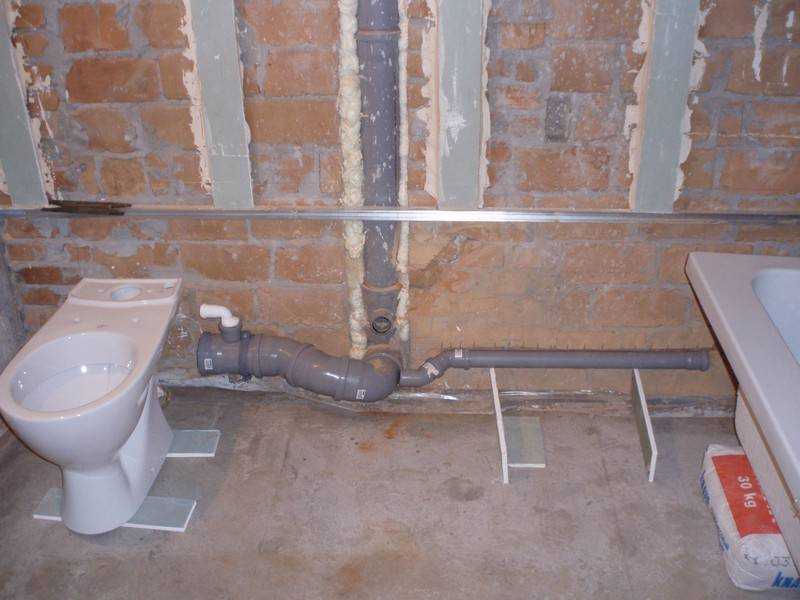

Подключение канализации

Чтобы канализация работала исправно, важен уклон. На каждый погонный метр трубы делают уклон в 2 см. Если сделать его слишком большим, стоки будут двигаться слишком быстро, а если он мал — фекальные воды застоятся. В обоих случаях на стенках вырастут наслоения из фекалий, и трубы засорятся. Отрезки канализации соединяют между собой раструбами, смотрящими в направлении стояка.

Внутрь раструба ставят резиновый уплотнитель, который не даст стокам вытечь. Во время монтажа уплотнитель нужно смазать силиконовым герметиком или натереть хозяйственным мылом.

Гладкие концы элементов подрезают под 90* и убирают фаску.

Сантехнику подключают последовательно и так, чтобы трубы по возможности не пересекались. Если они пересекутся, при одновременном сливе из двух сантехнических приборов в канализации может случиться затор.

Как составить схему разводки труб

Схема подключений будет состоять из таких деталей:

  • запорные краны;
  • счетчики на воду;
  • соединители: тройники, переходники, уголки, муфты;
  • клапаны;
  • подвод к сушилке для полотенец;
  • коллектор для канализации.

Сначала рисуют точный план комнаты. На плане в масштабе указывают, где расположены сантехнические приборы, шкафы, стиральная машина и другая техника

Расстановку важно продумать, чтобы к унитазу, раковине и бытовой технике можно было свободно подходить, и двери открывались без проблем. На схеме разводки полипропиленовых труб должны быть указаны размеры элементов.

  1. Выбирают тип разводки коммуникаций — последовательную или коллекторную. Об этом мы расскажем ниже.
  2. Вычерчивают на плане комнаты с приборами и мебелью водопроводные и канализационные трубы. Вычерчивают по таким правилам:
  • Не допускают пересечения труб. Они могут пересечься только в случае, если их невозможно развести.
  • Расставляют сантехнику и счетчики на воду так, чтобы к ним можно было подойти.
  • Прокладывают подводящие и канализационные трубы рядом, чтобы закрыть в один короб.
  • Делают так мало соединений, насколько это возможно. Потому что каждое соединение уменьшает прочность системы и увеличивает риск аварий.
  1. Подсчитывают длину труб и количество дополнительных элементов.
  2. Выбирают тип монтажа — открытый или закрытый. Об этом расскажем ниже.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сайдинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
