Водяной тёплый пол под плитку: монтаж своими руками

Вариант #2 — инфракрасный теплый пол

При укладке инфракрасного теплого пола под последующую укладку плитки потребуется дополнительный материал, в качестве которого производители советуют применять стекломагнезит или гипсокартон. Перед началом монтажных работ определяются с размером площади ремонтируемой поверхности.

Помните, что для эффективного подогрева пола достаточно охватить 80% его поверхности.

Порядок проведения работ следующий:

Проведите зачистку поверхности и приступите к настилу слоя теплоизолирующего материала: Полифома или Инфрафлекса.
Далее настелите термопленку, нарезав ее максимально длинными полотнищами. Это позволит сократить до минимума количество точек подключения соединительных проводов.
На линии отреза пленки не забудьте изолировать выходы медной полосы.
Для предотвращения возможного сдвига уложенной термопленки проведите фиксацию ее краев к поверхности теплоизолятора с помощью обыкновенного малярного скотча. Следите за тем, чтобы не было нахлестов полос термопленки друг на друга.
Далее подключите терморегулятор, монтаж которого проведите в удобном для подхода месте недалеко от имеющейся электропроводки.
Подключите соединительные провода и выведите их к терморегулятору, проведя подсоединение согласно схеме, прикладываемой производителем к системе теплого пола.
Проведите подключение термодатчика, который должен располагаться непосредственно под плиткой.
Все места подключений и соединений проводов тщательно изолируйте. Профессионалы советуют использовать для этого термосиликоновый пистолет.
Подключение терморегулятора к электросети доверьте профессиональному электрику.
Проверьте работоспособность смонтированной системы, проведя пробное подключение.
Проведите укладку полиэтиленового слоя поверх термопленки.
Далее настелите листы гипсокартона или стекломагнезита, поверх которых уложите плитку.

Вот как это все проводится самостоятельно и в домашних условиях:

Запрещается использование в качестве теплоизолятора алюминиевой фольги и материалов, при изготовлении которых она применяется как основа. Также запрещается при укладке керамической плитки настилать металлическую монтажную сетку.

Особенности монтажа плитки

Если использованы в работе «маты» из сверхтонкого кабеля, кладут плитку как обычно, но используют для этого специальный клей. При его выборе, чтобы не было проблем в работе, лучше приобретать продукцию известных марок.

Далее примерно размечают поверхность, чтобы решить, как лучше делать монтаж плитки, чтобы на видных участках находились целые элементы, а на скрытых – резанные. Затем подготавливают клеящий состав.

Начинают работу с угла, который дальше всего расположен от двери. Клей при помощи шпателя наносят сверху нагревательного мата. Делать это надо аккуратно и тщательно, чтобы клей заполнил пустоты. Клеящего вещества должно быть столько, чтобы толщина его слоя над греющим элементом не превышала 0,5 см.

После этого по углам устанавливают пластиковые крестики. Они необходимы, чтобы контролировать размер щелей. Каждую уложенную плитку проверяют, ровно ли она лежит, в том числе и по горизонтали. При выявлении неровностей плитку смещают применяя пластиковые колышки.

Затем укладывают второй и третий плиточные элементы так, чтобы они размещались с разных сторон первого. Снова проверяют ровность укладки. Так закладывают всю поверхность, проверяя, насколько правильно уложен каждый элемент.

Для обрезки плитки используют плиткорез. Если данного инструмента нет, можно применить болгарку, а стеклорезом работать не стоит – он плохо режет напольную плитку.

После завершения монтажа плитки, не вынимая крестики, так оставить все до тех пор, пока клей не высохнет. Сколько дней на это понадобиться, можно узнать в инструкции, которая имеется на упаковке. Чаще всего это 24 часа. Финальная работа заключается в нанесении затирки на швы при помощи шпателя.

Работа завершена. Остается подождать несколько дней – это время необходимо, чтобы клей мог полностью высохнуть и приобрести максимальную прочность. После этого включать теплый пол уже можно. Делать это до того момента, пока засохнет клей нельзя – это может привести к образованию пустот, что чревато некачественной работой нагревательного кабеля.

Если теплая система состоит из одно- или двужильного кабеля, сверху необходимо заливать стяжку из цемента и песка. В результате этого пол станет выше на 3-5 см, плюс 1 см толщины плитки. При укладке сверхтонкого кабеля эта цифра будет гораздо меньше – всего 1,5 см.

Отличительные особенности

Керамическая плитка отлично сочетается с теплым полом водяного типа в санузлах, на кухне и в коридоре. Покрытие способствует равномерному распределению тепла.
Недостаток выражен в сложности монтажа системы, однако его компенсирует простота эксплуатации.
Водяной теплый пол отличается высокой сложностью монтажных работ. Для подогрева небольших площадей наиболее подходящим будет пленочный инфракрасный пол под плитку – его монтаж легко выполняется своими руками и толщина такого пола по сравнению с водяным будет значительно ниже.
При эксплуатации теплый водяной пол под плитку потребляет сравнительно небольшое количество электроэнергии по сравнению со стержневым или кабельным, даже в том случае, если для нагрева используется электрический котел.
Водяной пол, уложенный под плитку, по сравнению с электрическими полами прогревается в несколько раз быстрее.
КПД водяного пола больше, чем у инфракрасного или стержневого ввиду постоянной циркуляции теплоносителя по контуру. КПД усиливается благодаря способности плитки медленно отдавать тело.
Толщина стяжки водяного пола с плиткой – 6,5 см, наряду с этим электрические и стержневые системы практически не нуждаются в поднятии уровня и соответственно имеют меньшую толщину.
Водяной теплый пол, покрытый керамической плиткой в отличие от инфракрасного, может использоваться как основной источник отопления.

Выбирая плитку для теплого пола, следует обратить внимание на ее показатели износоустойчивости, водоустойчивости и прочности. Поверхность выбирается шероховатая – это способствует более эффективной теплоотдаче изделия

Может применяться виниловая плитка, толщина защитного покрытия которой равна 0,2-0,3 мм. Кроме того, виниловая плитка стоит меньше керамических аналогов.

Выбирая плиточный клей, лучше обратить внимание на продукцию ведущих фирм. Это может быть клей Юнис, специально разработанный для теплого пола, Ceresit CM 11 или Кнауф, который отлично подходит для крепления даже крупногабаритных изделий

Читать также: Как получить разрешение на теплый пол в квартире

Способы укладки водяного пола под плитку

В зависимости от того, где устраивается напольная система отопления, для теплого водяного пола под плитку существует несколько способов монтажа пирога:

с укладкой бетонной стяжки — самый распространенный вариант;
настильная система — выполняется без стяжки, плитка укладывается на ГВЛ или другой подходящий материал;
укладка на лаги или деревянный черновой пол.

Определенный способ выбирают с учетом конструктивных особенностей здания и помещений. Так вариант с бетонной стяжкой подходит для домов с надежным и прочным основанием, хорошо выдерживающим весовые нагрузки. Настильная система применяется в помещениях со слабым основанием или низкими потолками, так как в этом случае высота пирога минимальна. Укладка на лаги выполняется в частных деревянных строениях.

Принципиальное отличие в перечисленных способах заключается в материале, использующемся в качестве основы для укладки плитки. Нижняя часть пирога имеет похожее строение — сначала укладывается слой гидроизоляции и теплоизоляционный материал, поверх которого монтируется греющий контур.

Пирог теплого пола со стяжкой

Конструкция заливается цементным раствором или самовыравнивающимся составом. Чтобы не повредить трубы контура, их обязательно закрепляют на основании, арматурной сетке или плитах теплоизоляции.

Настильная система

В этом случае для теплоизолирующего слоя используются прочные пенополипропиленовые плиты, выдерживающие серьезные весовые нагрузки. Или с равным шагом монтируются специальные пластины с пазами для установки труб, на которые укладываются гипсоволокнистые листы или монтажная сетка.

Укладка на лаги

Между лагами укладывается подходящий теплоизоляционный материал — полистирол или минеральная вата. Поверх устанавливаются модули ДПС с готовыми канавками под трубы.

При наличии чернового пола трубы можно уложить на специальные алюминиевые пластины, которые будут не только фиксировать контур, но и выполнять роль теплоотражающего элемента.

Наиболее трудоемкой считается укладка пирога со стяжкой, поэтому расскажем как выполнить монтаж этого вида водяного теплого пола под плитку своими руками. Кроме того, такая система наиболее распространена благодаря своей долговечности.

Расчет системы

Перед тем как начнется монтаж водяного теплого пола своими руками, следует сделать выбор, будет система работать от радиаторов отопления или же будет независима от них. Определитесь и с финишным покрытием. Например, кафельная плитка имеет высокий показатель теплопроводности, а вот дерево имеет существенно низкий показатель такого качества. Еще при расчетах, стоит учитывать квадратуру комнаты.

Учтите, что один контур не может превышать показатель в сто двадцать метров. В этом случае система не будет обладать эффективностью. После всех учетов, нужно определить степень теплопотерь.

Определятся данный фактор учитывая, такие характеристики:

материал, из которого возведена жилая конструкция;
вид остекления;
средний показатель температуры именно в вашем регионе;
наличие дополнительных источников обогрева.

После расчета предыдущих факторов, нужно определить какая температура необходима для вашего комфортного проживания.

Как делают электрополы в кухонной зоне

Монтаж электрических тёплых полов на кухню начинается с расчёта площадей поверхности, которую нужно прогреть. Делают чертёж кухни и отмечают места, где будет установлена мебель, габаритная бытовая техника. Если предметы на высоких ножках, их в расчёт не берут. За полезную площадь берут разность между общей площадью и закрытой габаритной мебелью.

Длину греющей системы вычисляют, умножая расчётную площадь на величину удельной мощности тёплого пола.

Этот показатель имеет следующие нормативные величины:

не более 120 ватт на квадратный метр, если тёплые полы устанавливают в качестве вспомогательного источника обогрева в доме или квартире;
не более 150 ватт на квадратный метр, когда тёплый пол выступает в качестве основного источника обогрева.

Обязательно подготавливают поверхность: демонтируют старые напольные покрытия, и выравнивают черновое.

Этапы установки электрокабеля:

Подготавливают место для терморегулятора. Перфоратором делают углубление в стене для терморегулятора. От него вниз делают штробу для кабелей — электрического силового, для датчика. В неё помещают гофрированную трубу таким образом, чтобы глухим концом гофра заканчивалась примерно в 6 см от стенки. Штробу заделывают гипсовой смесью.
После того, как черновая поверхность будет тщательно выровнена, на неё нужно постелить отражающий фольгированный теплоизолятор, фольга должна быть наверху. Стыки склеивают скотчем.
Для того, чтобы зафиксировать нагревательные секции, нужно прикрепить к теплоизолятору монтажную ленту с помощью дюбелей.
Кабель следует укладывать равномерно, не допуская резких перегибов и излома.
Затем полы заливают бетоном. Толщина слоя от 30 до 50 мм.

Укладка труб своими руками

Для начала определяют место, где будут располагаться трубы. Сделать это несложно, главное – это придерживаться следующих правил:

Стелить теплый пол нежелательно в местах, где будет располагаться деревянная мебель, потому что она может легко испортиться, высохнет и деформируется.
Не следует укладывать трубы только в определенных местах. Дело в том, что если комната не будет полностью прогреваться, то и место с теплой поверхностью не спасет ситуацию.

Если теплая напольная водяная система устанавливается в ванной комнате, то следует учесть тот факт, что это помещение обладает повышенной влажностью, поэтому экономить на количестве линий отопления нежелательно, иначе не будет должного эффекта.

Перед укладкой труб их следует размотать и спиралью уложить на пол. Расстояние между параллельно лежащими линиями должно составлять 30-50 см. Концы труб выводятся к коллектору и к точке слива воды. При помощи перфоратора прикрепляют трубы к напольной поверхности.

Какие системы подогрева бывают?

Прежде чем будет дан ответ на этот вопрос, нужно разобраться, какими же бывают системы подогрева полов. Дело в том, что в зависимости от того, по какому принципу они работают, будут зависеть и многие аспекты, касающиеся и монтажа этого оборудования. Так, любой подогрев пола представляет собой систему определенных коммуникаций, которые прокладываются различными способами ниже уровня напольного покрытия и излучают тепловую энергию, благодаря которой и происходит подогрев основания, а также нагрев воздуха в помещении.

Виды теплых полов

В целом, все виды систем можно поделить на две основные категории:

Водяной теплый пол

Первые, как не сложно догадаться, работают за счет того, что по трубам, уложенным внутри стяжки под напольным покрытием, циркулирует нагреваемая котлом или центральной системой отопления вода. Но такие полы обычно обустраиваются только в частных домах, так как они, несмотря на ряд достоинств, имеют и определенные недостатки, ограничивающие возможность их применения в многоквартирных домах. Так, во-первых, их нельзя устанавливать там, где нет специально оборудованной возможности подключения к центральному отоплению. Дело в том, что подключиться к обычной системе, по которой циркулирует та же вода, что нагревает обычные радиаторы отопления, невозможно. Если самовольно произвести подключение, то жильцы соседних квартир будут испытывать дефицит тепла. При поступлении жалобы в управляющую компанию систему заставят демонтировать. Также нагрев может производиться за счет отопительного котла, если речь идет о частном доме.

Схема подключения теплого пола к центральному отоплению

Укладка водяного теплого пола в новостройке

Во-вторых, обустройство водяной системы в квартире несет в себе определенный риск. Так, в случае повреждения труб, по которым течет вода, возникает угроза затопления помещений, расположенных ниже. В этом случае ремонт другим жителям дома хозяин водяного пола будет выполнять за свой счет.

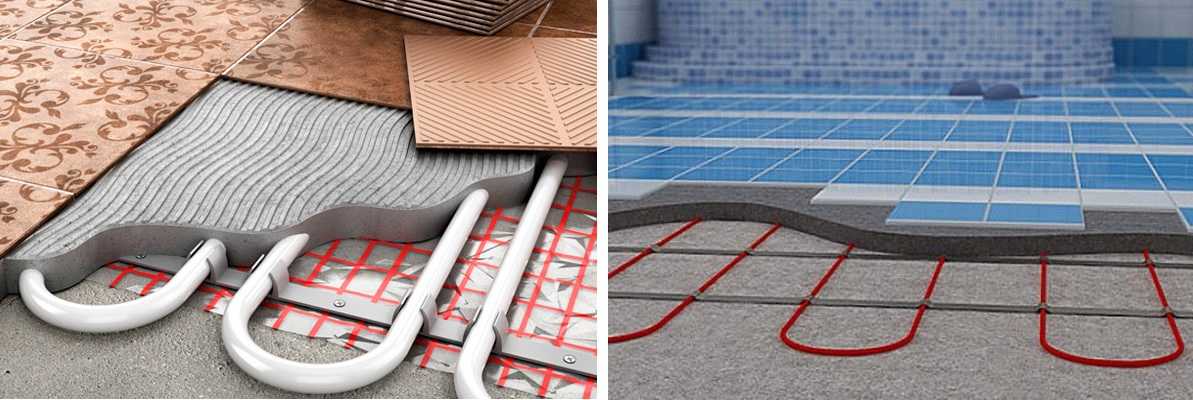

Электрический теплый пол под плитку

В квартире проще установить электрическую систему обогрева. В свою очередь, она может быть как кабельная, так и инфракрасная. Обе они работают за счет электрического тока и могут быть подключены к общей системе электрических коммуникаций. Главный недостаток – повышенный расход электроэнергии, которая будет затрачиваться на нагрев помещения. Однако такие системы с точки зрения безопасности намного лучше, чем водяные, если речь идет о квартире. Из-за них не произойдет затопления.

Разновидности электрического теплого пола

Кабельная система монтируется, как и водяная, в стяжку, а вот инфракрасные полы можно уложить поверх чернового пола и просто закрыть отделочным материалом. Именно поэтому большинство владельцев квартир при выборе системы обогрева полов останавливаются как раз на инфракрасном типе. Это самый простой вариант, не требующий монтажа стяжки, а также совместимый с большинством видов напольных покрытий.

Характеристики и область использования ИК пленки

Цены на инфракрасный теплый пол

Схема монтажа инфракрасного теплого пола под ламинат

Любая система подогрева пола имеет определенные особенности, которые важно учитывать при монтаже. Кстати, в некоторых случаях теплые полы вполне могут заменить и центральное отопление полностью, если речь не идет о суровых северных условиях проживания

В нашей новой статье мы рассказали об изготовлении барных стульев, привели подробные пошаговые инструкции для лучших вариантов, а также показали самые оригинальные и красивые идеи! Более детально – в этой статье.

Как делают укладку тёплых полов

Этапы укладки тёплых полов, когда контуры закрывают бетонной стяжкой:

Определяют место для установки коллектора. Его прячут в коробку, которая монтируется на стену. Коллектор размещают в таком месте, чтобы расстояние труб до каждой отапливаемой комнаты было одинаковым. Если получится, то можно поставить поближе к самым массивным отопительным контурам. Среди главных условий установки коллектора — это его возвышение над поверхностью пола, чтобы не допустить воздушных пробок.
Далее укладывают теплоизолирующий слой и закрепляют демпферную ленту по кругу. Утеплитель кладут так, чтобы стыки были перекрыты. При ошибках, когда плиты не получилось обрезать правильно, и есть щели, их заделывают с помощью монтажной пены. Не успевшая застыть пена выступит в качестве хорошего клея для слоёв утеплителя.

Устанавливают армирующую сетку. Когда теплоизоляторами выступают маты, армирующая сетка не нужна.

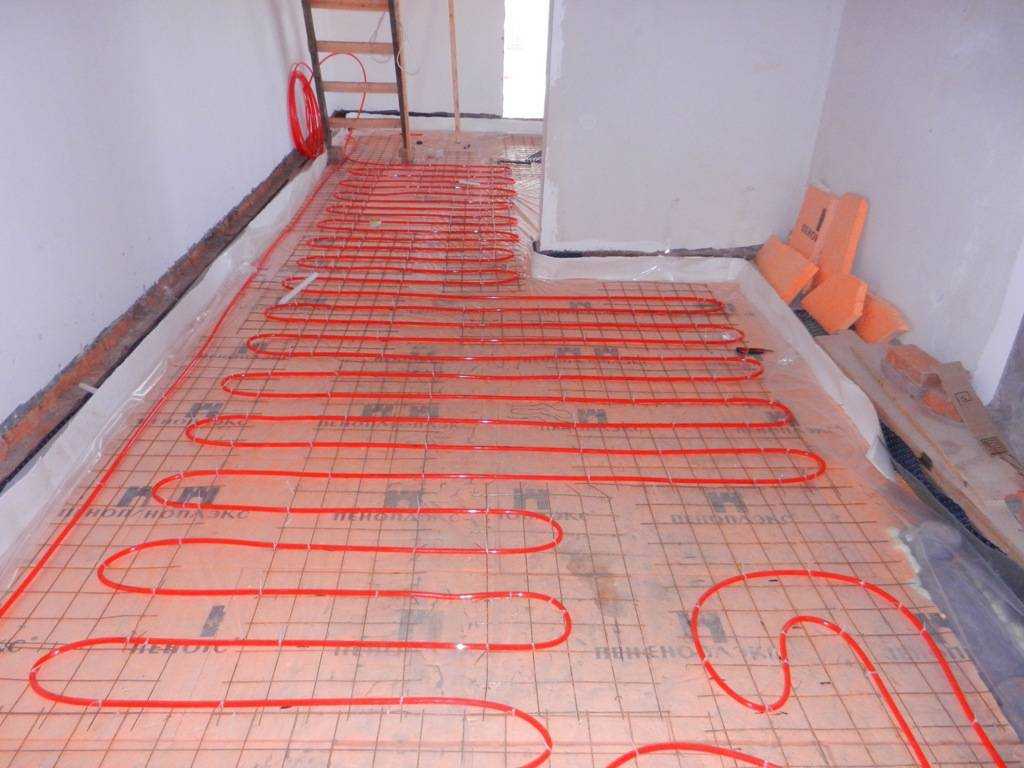

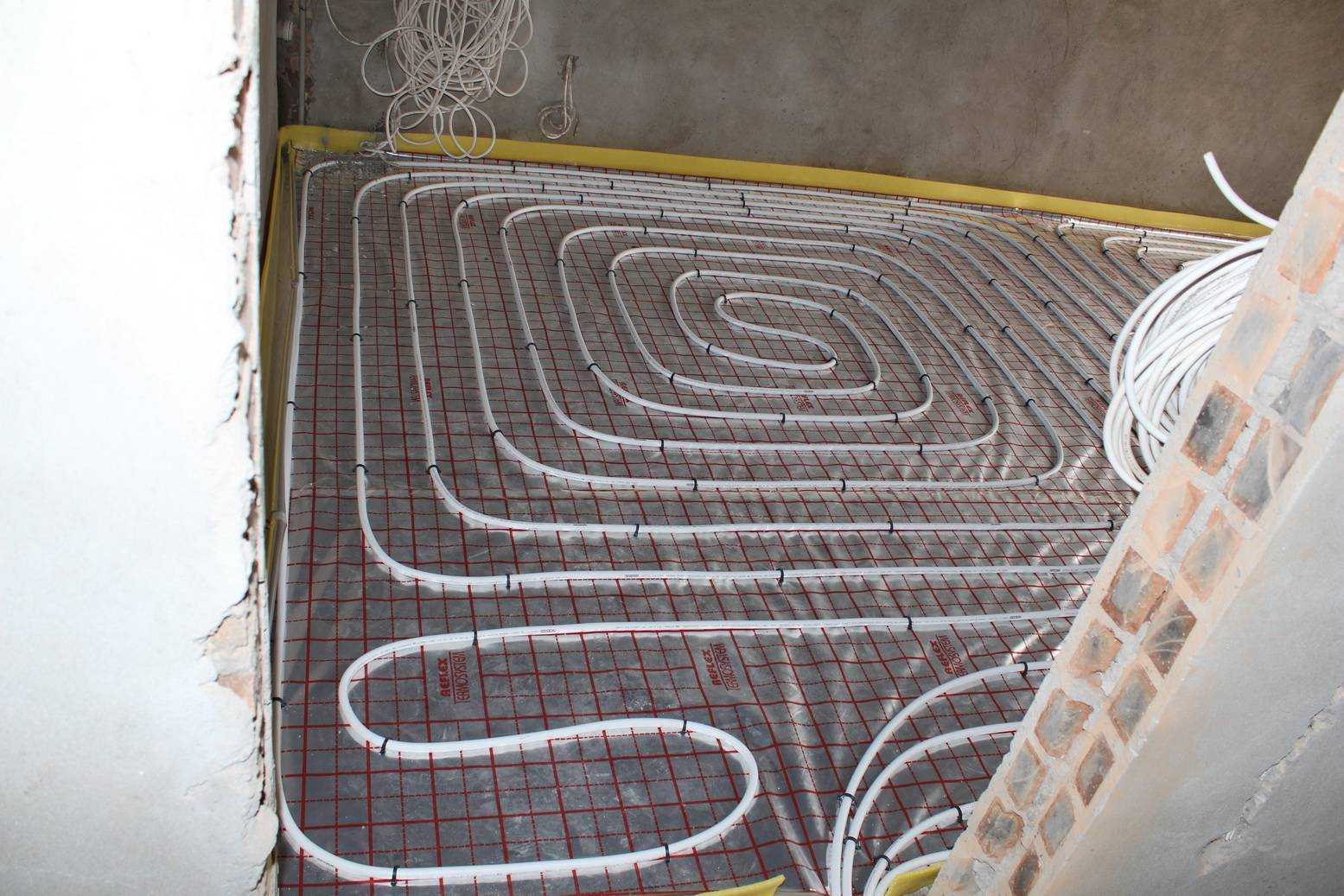

Выполняют раскладку водяного контура пола. Способы разные: в виде спирали, петлёй, змейкой. Выдерживают расстояния: от трубы до ближайшей стены не меньше 8 см, между трубами от 10 см до 40 см. Трубы прикрепляют к арматурной сетке с помощью пластиковых хомутов. Нужно следить за тем, чтобы диаметр труб не уменьшался в местах креплений, иначе при нагревании контур деформируется. Крепёжные хомуты располагают на расстоянии одного метра. Повороты трубы выполняют, соблюдая минимально допустимый радиус.
Уложенные трубы подключают к коллектору. При этом используют евроконусную систему либо обжимные фитинги. Начало водяного пола подсоединяют к подающему патрубку коллектора, конечную трубу — к возвратному патрубку. На часть трубы, где находится шов, одевают гофру.
Проверяют контур. В него подают воду, выдерживая давление в 6 бар. Оставляют не менее чем на сутки. Затем осматривают на предмет протечек и деформации.

Только убедившись в том, что контур сделан удачно, можно приступать заливать сверху бетонную стяжку. Воду при этом из контура сливать нельзя, она должна оставаться под рабочим давлением.

Монтаж сухого теплого пола

Если Вы имеете свой дом с автономной системой отопления и хотите установить теплый пол на деревянную основу, то это возможно. Используется «сухая» технология, основанная на применении теплообменных профильных пластин из металла. Однако, многие утверждают, что такой способ малоэффективен, лучше использовать способ с трубами, залитыми стяжкой. Необходимо будет создавать каналы-пазы для труб, устанавливать специальное оборудование.

Процесс сборки сухих теплых полов намного проще, чем по бетону. Необходимо соблюдать определенные требования при монтаже:

Замените изношенные доски, очистите пол от грязи.
Произведите антисептическую пропитку.
Замажьте щели шпатлевкой для древесины, выполните тонкую стяжку там, где есть большие перепады уровня пола или застелите всю поверхность фанерой или листами OSB, плотно подгоняя их друг к другу.
Утеплитель можете расположить под полом между лагами.
Расстелите пленку из полиэтилена (толщина 200 мкр) для гидроизоляции, при помощи скотча соедините стыки.
Разложите демпферную ленту по краям.
Маты плотно приложите к стенам и скрепите замками.
Клеем обработайте стыки, дайте высохнуть.
Разметьте укладку труб, диаметр которых 16 мм на 80 м длины контура «змейкой» и 20 мм на 100 м контура «спиралью».
Теплораспределительные пластины из металла (алюминия, стали или меди) поместите в пазы или между бобышками, положите в их отверстия трубы. Между пластинами не оставляйте зазоры. Для выравнивания всей системы на местах изгибов разместите подложки из полиэтилена.
Всю систему застелите специальной пленкой, куски скрепите при помощи скотча.
Положите ГВЛ или фанеру и скрепите листы между собой саморезами. Используйте шахматный порядок при укладке 2 слоя, стыки соедините клеем ПВА.
Положите подложку на водяной теплый пол, затем пластины ламината.

Инструкция по укладке плитки

Для работы подготавливается набор такого инструмента:

Уровень маленький и большой.
Крестики для формирования одинакового шва.
Правило.
Три шпателя, зубчатый, обычный и резиновый.
Измерительная рулетка.
Прибор для резки кафеля.
Отбивочный шнур.
Дрель или перфоратор.
Ведро для замешивания плиточного клея.
Строительный миксер для перемешивания клея.
Карандаш.
Тряпка для удаления клея с плитки.
Строительный уголок.
Малярный скотч.
Плиточный полоток.
Кисточка для грунтования.

Для кладки кафеля на теплый водяной пол необходим следующий материал:

Керамическая плитка.
Специальный плиточный клей.
Затирка.

Вся работа состоит из нескольких последовательных этапов:

Подготовка поверхности.
Разметка.
Грунтовка.
Приготовление клея.
Кладка кафеля.
Затирка швов.

Технология укладки плитки на теплый пол не отличается от укладки на обычный пол. Рассмотрим каждый из перечисленных этапов по отдельности.

Виды подложек под ламинат для теплого водяного пола

Среди лидеров можно выделить несколько типов подложек под ламинат, применимые для системы теплого пола.

Пробковая подложка

Популярностью пользуется подложка из пробки. Она очень экологична и не вызывает аллергических реакций. Производители используют для изготовления такой подложки только натуральные составляющие.

Она изготавливается из крошек древесины (используется кора дуба). Известно, что дерево не способно выделять никаких вредных веществ при нагревании, не может служит накопителем статического электричества.

Пробковая подложка под ламинат не меняет своей формы и не теряет качеств при кратковременном воздействием жидкости, не склонна к образованию трещин. Используя пробковую подложку при монтаже водяного теплого пола, можно не беспокоиться о звукоизоляции, потому что плиты из пробки создают отличный изоляционный барьер.

Вследствие специальной обработки дубовой коры, пробка очень плохо поддается возгоранию и не является интересной средой для микроорганизмов.

Подложка выпускается к реализации в рулонном виде и в виде плит разной толщины. В рулоне толщина материала варьируется от 0,2 см до 1 см, в виде плит – 2 см.

Пробковая подложка требовательна к инструментам для раскроя, поскольку может крошиться и деформироваться.

Подложка из пенополистирола

Еще одна подложка, применяемая для укладки в систему водяного пола – экструдированный пенополистирол. За счет пористости ЭППС хорошо изолирует пол от побочных шумов.

Иногда сама система обогрева во время циркуляции теплоносителя может производить незначительный шум.

Также материал отличают хорошие теплоизоляционные свойства. Используя полистирольную подложку для водяного теплого пола, можно свести к минимуму такое неприятное явление, как конденсат, потому что ЭППС почти не поглощает жидкость.

Реализуется пенополистирол в виде плит фиксированных размеров и толщины. Его можно использовать для различных систем обогрева и производить укладку на основание из разных материалов.

Такая подложка под ламинат не подвержена механическим повреждениям, не разрушается от химического воздействия, не подвержена воздействию микроорганизмов.

Подложка из пенополистирола имеет отличные амортизационные свойства. Из минусов – она подвержена горению и в процессе выделяет вредные вещества

Подложка из пенополиэтилена для ламината под теплый пол

Также популярностью пользуется фольгированный вспененный полиэтилен. Он имеет высокий уровень изоляционных свойств, реализуется в виде рулонов. Толщина не превышает 3 мм.

Одна из сторон подложки имеет покрытие из фольги, что, в свою очередь, наделяет материал таким свойствами, как гидроизоляция и теплоизоляция.

Такая подложка под ламинат для теплого водяного пола весьма устойчива к химическим веществам и возгоранию. Для укладки подложки не нужно владеть специальными знаниями, потому что монтаж очень прост и его можно сделать своими руками.

Хвойная подложка

Также сейчас набирает популярность подложка под теплый водяной пол из хвои.

Эта новинка имеет ряд положительных свойств:

Приобрести хвойную подложку можно в виде плит толщиной 0,4-0,5 см. Такая подложка для теплого пола будет иметь меньшие амортизационные свойства, чем подложка из пробкового материала.

Тепловой расчет

Перед покупкой материалов сначала надо начертить схему с точным расположением контура, чтобы при ремонте знать место размещения труб. В местах, где будет стоять сантехника или мебель, укладка теплого пола не делается.

По длине контуры подбираются близкими друг другу. В большой комнате их укладывается несколько. Оптимальный шаг составляет 15 см, а в регионах с большими морозами его уменьшают до 10 см. С целью экономии можно уменьшать расстояние между витками только около стен. Труба прогревает 10-15 см поверхности в обе стороны. На севере необходимо установить дополнительные батареи отопления.

Расчет мощности теплого пола обычно делают специалисты, поскольку необходимо учесть многие факторы: материал стен, тип утеплителя и напольного покрытия, мощность котла, производительность насоса, диаметры труб и др.

Оптимальная разница температуры воды на входе и выходе контура поддерживается в пределах 5-10С. Теплоноситель не нагревается выше 55С. По горячему кафелю ходить босиком не очень комфортно.
