Как армировать угол фундамента

Материалы для армирования

Основным материалом для арматуры является сталь. Использование стальных стержней достаточного диаметра позволяет создать прочный арматурный каркас, компенсирующий воздействие вертикальных деформаций почвы. Самый популярный вариант – арматурные прутки толщиной 12 мм. Преимуществами стали считаются:

• длительный эксплуатационный срок;
• устойчивость к сильным нагрузкам;
• хорошую электропроводимость (при сильных морозах есть возможность прогревания путём пропускания по стержням электрического тока);
• доступная стоимость.

Как вязать армированную сетку в траншее

Вязать арматурный каркас в траншее сложнее, чем на свободной территории. Лучше заранее продумать схему соединения элементов, чтобы в дальнейшем не тратить время на переделку работы. Приобретите в специализированном магазине фиксаторы для арматуры. Они расположат сетку выше опалубки и обеспечат равномерное нанесение бетонного раствора на всю арматуру.

Работать в траншее одному человеку не удастся, при такой работе нужен помощник. В начале, в траншею вбиваются вертикальные прутья, к ним крепится горизонтальная рабочая арматура. В конце приступают к упрочнению углов основания.

Советы

Следует ознакомиться с многократными ошибками, которые допускают неопытные мастера при выполнении армирования без соблюдения определенных правил.

• Первоначально необходимо разработать план, по которому в дальнейшем будут выполняться вычисления по определению нагрузки на фундамент.
• Во время изготовления опалубки не должно образовываться никаких щелей, в противном случае через эти отверстия будет вытекать бетонная смесь и снизится прочность конструкции.
• На почву обязательно нужно выполнить гидроизоляцию, при ее отсутствии снизится качество плиты.
• Запрещается, чтобы арматурные прутья контактировали с почвой, такой контакт приведет к появлению ржавчины.

• Если решено выполнять армирование каркаса методом сварки, то лучше употребить прутья с индексом С. Это специализированные материалы, которые предназначены для сварки, поэтому под влиянием температурных режимов не теряю свои технические характеристики.
• Не рекомендуется применять гладкие прутья для армирования. Бетонному раствору не за что будет закрепиться, а сами стержни будут в нем скользить. При движении грунтов такая конструкция растрескается.
• Устраивать углы посредством прямого пересечения не рекомендуется, арматурные изделия гнутся очень тяжело. Иногда при армировании углов приходят к хитростям: раскаляют металлическое изделие до податливого состояния либо при помощи болгарки подпиливают конструкции. Оба варианта запрещены, ведь при данных процедурах материал теряет свою прочность, что в дальнейшем приведет к негативным последствиям.

Подготовительный этап

Профессионально выполненное проектирование ленточной основы и квалифицированно проведенные расчеты влияют на срок эксплуатации, прочность строения. При выполнении проектных работ учитываются следующие факторы:

• Масса строения, связанная с применяемыми материалами и конструкцией здания.
• Воспринимаемые усилия.
• Разновидность грунта, на котором осуществляется строительство.
• Особенности климата местности.
• Сопротивление грунта, связанное с наличием водоносных слоев и замерзанием почвы.

По результатам расчетных мероприятий определяется глубина закладки основания. Согласно глубине погружения в почву, существует два типа фундамента:

• неглубокий фундамент, применяемый для твердых грунтов, не подверженных пучению;
• глубоко погруженный в грунт, используемый на почвах, которые отличаются повышенной пучинистостью.

Очень важно, чтобы укладка и вязка арматуры была произведена правильно

Критерии выбора арматуры

Правильное армирование ленточного фундамента определяет прочностные характеристики опорной конструкции. Принимая решение, выполнить армирование плиты, расположенной на ленточной базе, или произвести усиление стандартного основания, ориентируйтесь на особенности маркировки арматурных прутьев.

Армирование монолитного ленточного фундамента предусматривает необходимость соблюдения определенных правил

Выполняйте армирование основания стальными прутками, имеющими следующие характерные особенности:

• наличие индекса «С» в обозначении стальных стержней свидетельствует о возможности использования электросварочного оборудования для объединения элементов с общим каркасом;
• присутствие заглавной буквы «К» в аббревиатуре подтверждает стойкость прутков к коррозии, возникающей при насыщении бетона влагой;
• обозначение класса изделия А2 и А3, что позволяет применять стальные прутки, зафиксированные в общем каркасе проволокой, с сохранением прочности каждого из соединяемых элементов. Использование электрической сварки для фиксации таких прутков не допускается.

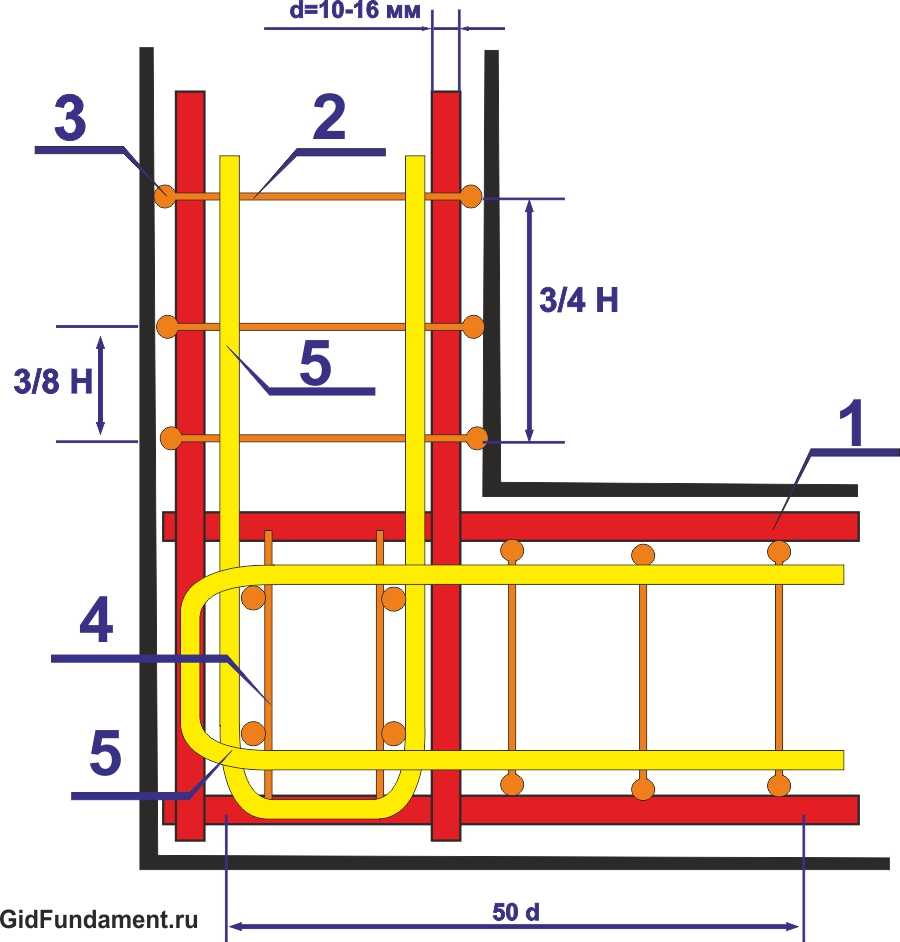

Армирование углов

В конструкции ленточного фундамента самое слабое место — углы и примыкание простенков. В этих местах соединяются нагрузки от разных стен. Чтобы они успешно перераспределялись, необходимо арматуру грамотно перевязать. Просто соединить ее неправильно: такой способ не обеспечит передачу нагрузки. В результате через какое-то время в ленточном фундаменте появятся трещины.

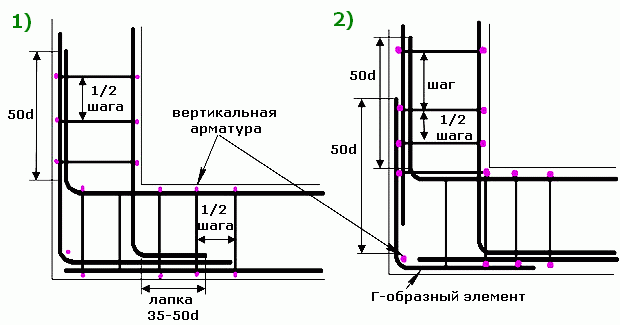

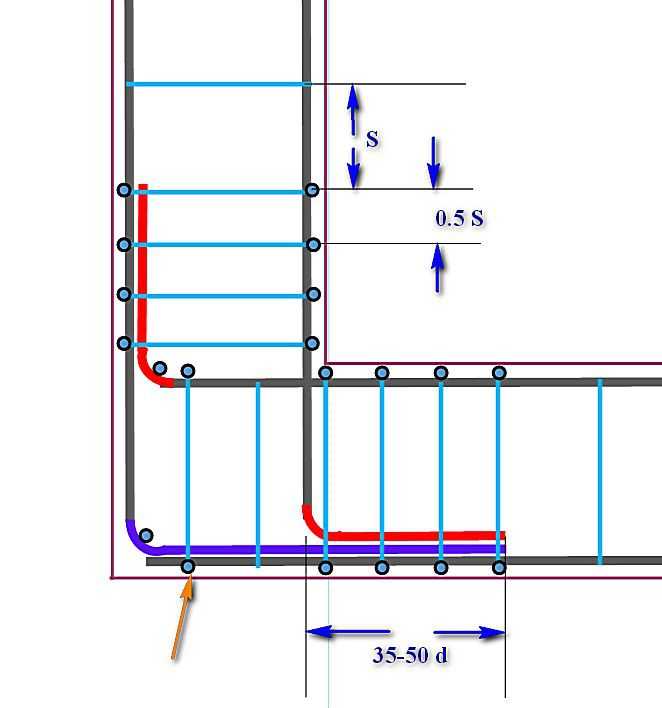

Правильная схема армирования углов: используются или сгоны — Г-образные хомуты, или продольные нитки делают длиннее на 60-70 см и загибают за угол

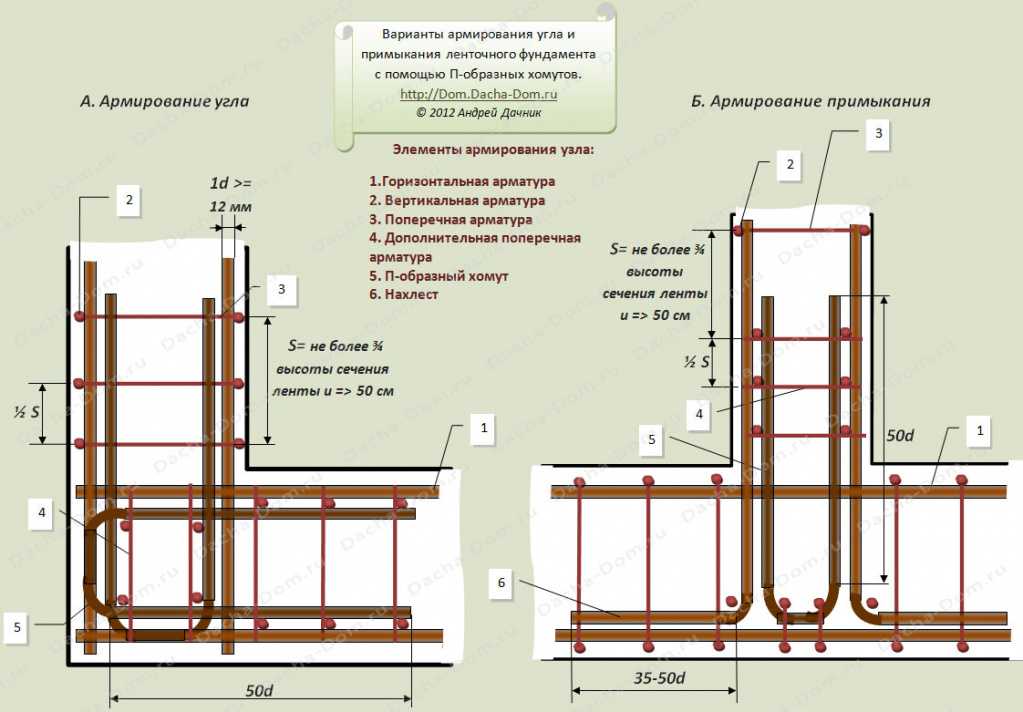

Чтобы избежать такой ситуации, при армировании углов используют специальные схемы: пруток с одной стороны загибают на другую. Этот «захлест» должен быть не менее 60-70 см. Если длины продольного прутка на загиб не хватает, используют Г-образные хомуты со сторонами тоже не менее 60-70 см. Схемы их расположения и крепления арматуры приведены на фото ниже.

По такому же принципу армируются примыкания простенков. Также желательно арматуру брать с запасом и загибать. Также возможно использование Г-образных хомутов.

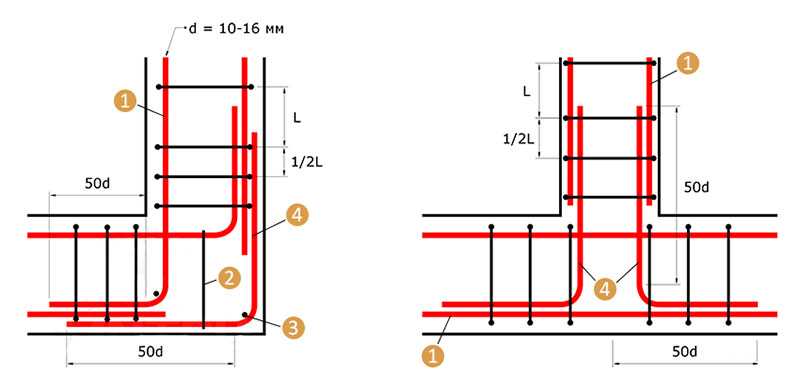

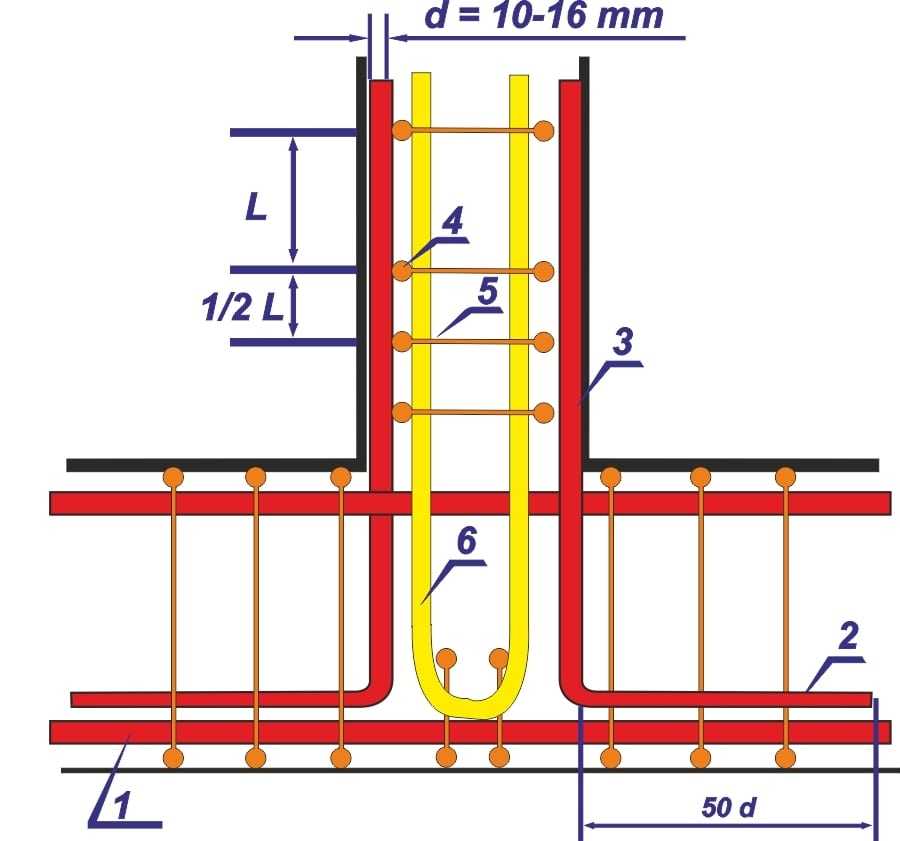

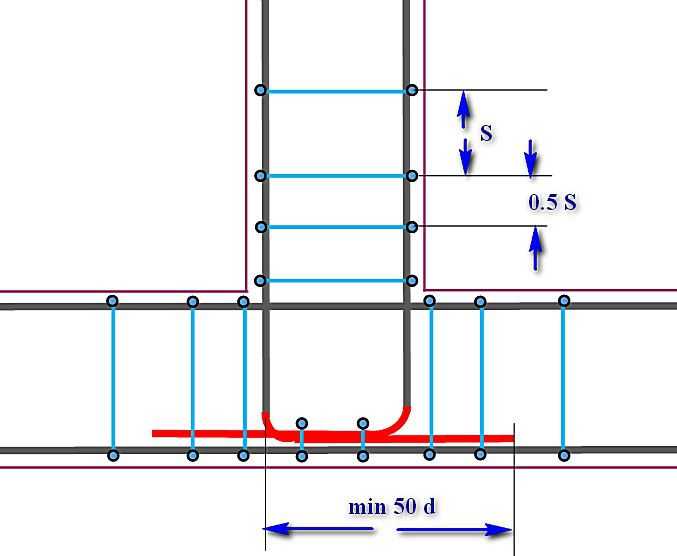

Схема армирования примыкания стен в ленточном фундаменте (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Обратите внимание: в обоих случаях, в углах шаг установки поперечных перемычек уменьшен в два раза. В этих местах они уже становятся рабочими — участвуют в перераспределении нагрузки

Анкеровка при перевязке

Выбор типа соединения зависит от параметров арматуры и участка конструкции, в которой оно выполняется. Металлические стержни гнут тисками или на специальном станке.

Виды анкеровки:

Прямая – наименее желательна, соединение двух армирующих прутьев в углах данным способам актуально лишь для небольших зданий. Выполняется путем простого наложения стержней внахлест с последующей перевязкой с помощью проволоки

Здесь важно обеспечить максимальную жесткость, чтобы избежать сдвигов при заливке бетона.
Крюк – сгиб на 180 градусов таким образом, чтобы конец прилегал к главной части прута.
Лапка – конец стержня сгибается под прямым углом.
Петля – прут складывают вдвое, петля находится в углу.
Путем приваривания поперечин.
С дополнительным использованием стального уголка или шайбы.

Последние два способа могут использоваться лишь для анкерования продольной арматуры, которую допускается сваривать. Лапка и прямая анкеровка используются лишь с прутьями различного диаметра.

Зачем нужна арматура в ленточном фундаменте

В процессе эксплуатации здания неизбежно возникает осадка. Грунт под подошвой фундамента в условиях давления сверху уплотняется. Чем выше давление, тем сильнее происходит уплотнение. В том случае, если оно строго равномерно по всей протяженности ленточного фундамента, опасные внутренние усилия в фундаменте не возникают.

На практике такая ситуация встречается крайне редко. Не симметричность форм и нагрузок обуславливает неравномерное давление. С целью снижения неравномерности осадки в пределах одного здания обычно применяют фундаментные ленты разной ширины. Больше нагрузка – больше ширина. Но даже в этом случае полностью уравнять значения давлений под подошвой фундамента невозможно.

Кроме того, нельзя поручиться за абсолютную идеальность основания фундамента (грунта). Различные включения в грунтовой толще также формируют неравномерность осадок. Негативное влияние оказывает и неравномерная влажность. Протечка водонесущих коммуникаций, отсутствие отмостки с одной стороны, вероятность появления различных пристроек (дополнительная нагрузка дает дополнительную осадку) – всё это формирует неравномерность осадок.

Условно говоря, поверхность грунта под лентой фундамента стремится стать «кривой» по вертикальному направлению. Наиболее опасными участками становятся углы, а также места со значительными перепадами нагрузок (например, при переменной этажности, наличии колонн, дополнительно нагруженных пилонов и т.д.). Такая ситуация формирует в фундаментной ленте дополнительные внутренние напряжения в виде поперечных сил и изгибающих моментов. Для их восприятия в тело фундаментов вводят арматуру, так как без неё появятся трещины не только в ленте, но и в стенах.

Особенности конструкции

Фундаментная плита сооружается на пучинистых грунтах, которые отличаются высоким содержанием глины, суглинков, песчаных прослоек. Такое основание не только выгодно с экономической точки зрения, но и надежно. Для создания плитного фундамента необходимо не только подготовить площадку в соответствии с проектом и выполненной разметкой. Нужно сделать качественную гидроизоляцию и выполнить армирование прутами, сечение которых подбирают в соответствии с особенностями строения.

От выполнения сварочных работ в ходе армирования монолитной плиты фундамента необходимо отказаться, так как места сварных швов подвержены коррозии. Выбор арматуры для плитного фундамента основан на особенностях грунта, данных о массе будущей постройки, нагрузках, которые предстоит выдержать основанию. Чертеж, в соответствии с которым и будут проводиться работы, делается и изучается еще на стадии разработки проекта.

Для создания арматурного каркаса монолитной фундаментной плиты используют стержни из закаленной стали, оснащенные специальными ребрами. Это обеспечивает высокий уровень надежности сооружения и качественное сцепление с бетоном. Сетка каркаса представляет собой двухуровневую конструкцию, надежность которой гарантируют вертикальные перемычки (утки), сделанные из гладких арматурных прутов, сечение которых составляет 12 мм.

Прежде чем приобрести арматуру для плитного фундамента необходимо выполнить расчет количества стержней, требуемого для создания сетки поперечной и продольной укладки:

1. Шаг укладки – 20 см.
2. Ширина плиты – 7 м 20 см.
3. Количество прутов – 720 : 20 = 36 шт.
4. Шаг укладки – 20 см.
5. Длина основания – 9 м 80 см.
6. Количество прутов – 980 : 20 = 49 шт.

Размер ячейки армирующей сетки – 15х15 см, но при необходимости обеспечить обход коммуникаций этот размер увеличивают, и шаг между прутами составляет 20 см. Расчет верен при использовании стержней для армировки длиной 720 см и 920 см.

Схема армирования ленточного фундамента. Продольное стыкование рабочей арматуры. Армирование углов.

Схему армирования ленточного фундамента рассмотрим на примере одноэтажного дома с мансардой размером в плане 10x6м.

Пример армирования ленточного фундамента.

Продольное армирование выполнено шестью стержнями арматуры класса A-III диаметром 12мм. Поперечное – хомутами из арматуры класса A-I диаметром 8мм. Шаг хомутов принят в области углов и Т-образных пересечений 200мм, в остальных местах 600мм.

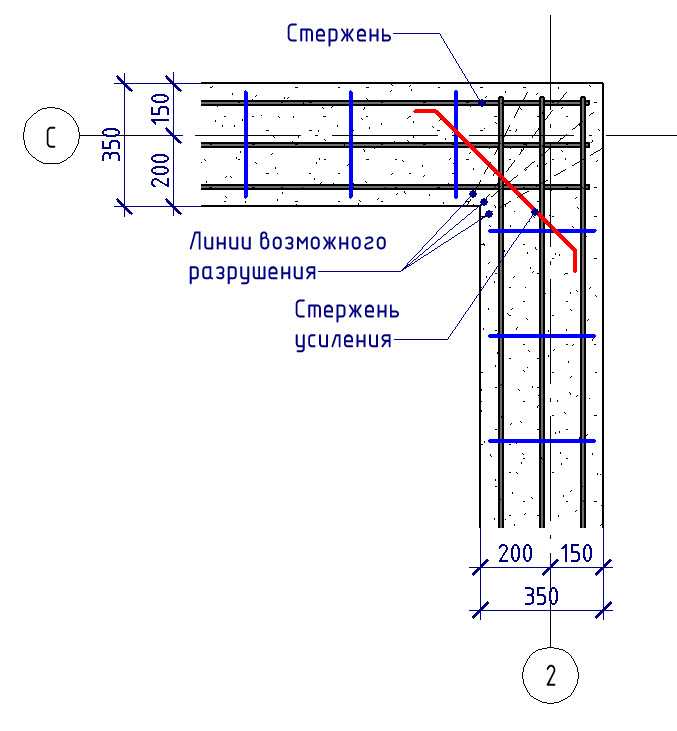

Углы и места Т-образных пересечений усилены угловыми и диагональными вутами из арматурных стержней класса A-III диаметром 12мм. Нахлест вут в области примыкания к продольным стержням принят 50 диаметров (50х12мм=600мм).

Стыкование по длине рабочих стержней армирования в таком случае можно выполнить нахлёстом по длине идентичной протяженности (600мм). В таких местах также целесообразно ставить хомуты с учащенным шагом (200мм). Длина арматурных стержней достигает 11,7м. По возможности с целью сокращения объемов работ стоит избегать продольных соединений.

Армирование углов и Т-образных пересечений также допускается выполнять так называемыми лапками. Они представляют собой Г-образный загиб продольных стержней на всё ту же величину 50d.

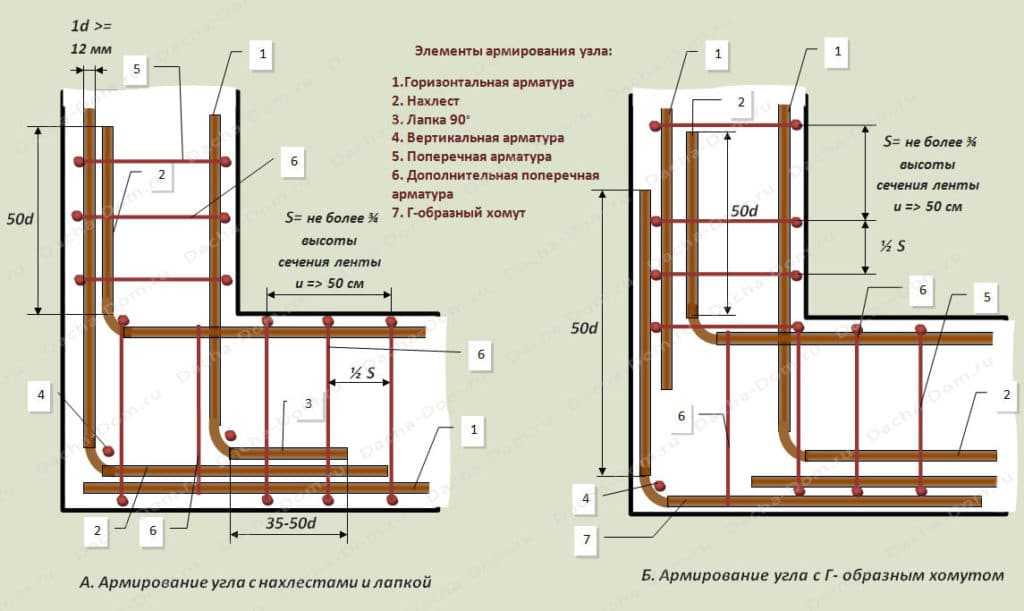

Пример армирования угла ленточного фундамента лапками.

При армировании ленточного фундаменты следует выполнять требования по защитному слою арматуры – во избежание ржавления. Для фундаментов величина защитного слоя составляет 40мм у боковых и верхней граней. Для подошвы так же допускается принимать 40мм в случае устройства подготовки из бетона кл. В2,5…В10 толщиной 100мм. В противном случае защитный слой для подошвы придётся увеличить до 70мм.

Ошибки при монтаже армирующей конструкции

Даже мелкие недочеты могут повлечь разрушение фундамента или привести к усложнению процесса бетонирования. Распространенные ошибки при создании каркаса и как их избежать:

• стержни соединенные встык, приведут потере прочности каркасной конструкции;
• при монтаже армирующего каркаса прутья расположены в непосредственной близости к грунту либо воткнуты в него. Когда произойдет подвижка почвы, арматура врежется в грунт и при таком взаимодействии образуется коррозия металла, а это в свою очередь снизит прочность всего основания;

Фиксатор арматуры, который устанавливается между сеткамиИсточник buildpj.ru

несоблюдение рекомендаций по расположению арматуры влечет за собой разрушение плиты;

если у торцов стержней нет защитного покрытия, под влиянием влаги из бетонной смеси образуется коррозия изделий;

особое внимание следует уделять правильному армированию в углах постройки и в зонах под несущей стеной;

установка каркаса была произведена на деревянные бруски или прочие неподходящие элементы – это грубая ошибка. Использовать нужно только специальные фиксаторы

В противоположном случае влага проникнет к металлическим частям, что в свою очередь приведет к нарушению целостности бетонной основы.

Как правильно армировать углы

Сначала выполняют чертежи каркаса, где прописывают основные значения, рассчитывают важные параметры и показатели, определяют необходимый минимум арматуры в расчете. Потом реализуют задачу.

Схема армирования:

• Вертикальные стержни зафиксировать с интервалом в 60 сантиметров.
• Вязальной проволокой скрепить горизонтальные силовые прутья сверху и снизу контура в местах их пересечения.
• Усилить зоны, которые находятся посредине пролетов, дополнительными стержнями.

Ошибки при вязке арматуры на углах:

• Арматуру просто скрещивают в углах, скрепляя проволокой. Это неправильно, хотя, схема достаточно распространенная.
• В углах стержни гнут, но не анкеруют. Так, СП 50-101-2004 говорит, что сборномонолитные и монолитные фундаменты должны быть жестко связанными перекрестными лентами. Соединение обычным перекрестием – это разрыв в месте сгиба, что не обеспечит достаточной жесткости. В местах перехлеста стержни можно соединять лишь указанными способами: механически муфтами, свариванием, без сварки (внахлест рифленые прутья с прямыми концами, с поперечными или приваренными стержнями, с загибами на концах).
• Использование только одного контура обвязки.
• Использование двух контуров без должного крепления их вместе.
• Отсутствие конструкционной связи между арматурным каркасом и подошвой основания.
• В углах строения стержни соединили при помощи сварки, проигнорировав другие методы соединения.

Как правильно вязать арматуру

Вязка арматуры в углах ленточного фундамента осуществляется с использованием таких средств: болгарка, прутья, газо- или электросварочный аппарат. Сначала все просчитывают – от расчета зависит количество прутьев, их диаметр, способы вязки

Особое внимание уделяют усилению подошвы, изготавливая конструкцию на объекте

Сваривают два контура, один с отступом в 5 сантиметров от внешнего периметра траншеи фундамента. Второй располагают на таком же расстоянии от внутреннего края. Шва сварки не должны быть по углам. Гнут арматуру под прямым углом, места сгиба разогревают, сварку используют только там, где нагрузки сравнительно невысокие.

Далее конструкцию опускают в траншею, в углы устанавливают вертикальные прутья. Штыри вбивают в грунт глубоко, контуры приваривают к вертикальным стойкам. Верхняя часть фундамента тоже должна быть выполнена из двух контуров.

До того, как вязать арматуру, необходимо изучить типы связки. Простые соединения не подходят в данном случае. Обязательно использование гнутых элементов, которые будут продолжать продольные прутья каркаса и выступать за угол на 60-70 сантиметров. Если длины стержня недостаточно, можно скреплять хомутами со сторонами, равными минимум 50 диаметрам используемой арматуры.

Полезные советы по правильной укладке арматуры

• Расстояние между расположенными вертикально стержнями до 20 миллиметров должно быть равно 50-80 сантиметрам.
• Применять нужно рабочие стальные прутья диаметром 1-2 сантиметра, дополнительные элементы должны быть в сечении не менее 4-10 миллиметров.
• Желательно использование подкладок не из металла, которые зафиксируют каркас на нужном расстоянии от грунта и ближних конструкций.
• Горизонтально расположенные прутья монтируются исключительно в загнутом виде.
• Соединять встык нельзя.

Как связывать арматурный каркас

Эскиз создания правильной связки арматуры фундамента Некоторые чертежи уже предусматривают метод соединения, если проведен расчет допустимой нагрузки на основание. Но большинство строителей используют метод сварки или связывания. Сварку сейчас мало используют, ведь из-за длительного локального нагрева металл меняет свою структуру и слегка деформируется. А вот связывание обеспечивает достаточную гибкость. Для связывания рекомендуется использовать мягкую прочную стальную проволоку диаметром 3-4 мм, а также плоскогубцы или зажимы.

Принцип армирования монолитной плиты:

1. Сначала нужно сделать опалубку, на внутренней части за 5 см от края установить рулонную гидроизоляцию.
2. Затем установить на расстоянии до 5 см от песчано-гравийной подушки горизонтальный арматурный пояс, укрепить его колышками или уплотнителями. Арматура не должна соприкасаться с подушкой и боковыми стенками опалубки.
3. С интервалом 200-400 мм устанавливают вертикальные прутья, в нижней кромке связываются с горизонтальным поясом. С целью увеличить прочность здания, в углах армирование устанавливают чаще, дополнительно усиливают продольными прутьями.
4. Горизонтальные пояса монтируют с интервалом 15 см, но учитывают толщину плиты. В некоторых случаях дистанцию можно уменьшить, но не увеличивать. Последовательно связывают вертикали с горизонтальным поясом.
5. Выводят вертикальный слой арматуры выше залегания верхней кромки фундамента. Она затем свяжется с нижним краем несущих стен.

По окончании армирования вся конструкция заливается бетоном.

Этапы работ по обустройству арматурного каркаса

Основание под фундамент выполняется из слоя песка не менее 10 см, песок накрывается слоем щебня фракции 2-5, затем песчано-щебёночное основание трамбуется, и только потом следует приступать к укладке и вязке арматурного каркаса.

1. Арматурные пруты, обрезанные по длине фундаментной ленты одной стороны, раскладываются на расстоянии 20-30 см между собой по дну фундамента. По углам они прикручиваются мягкой вязальной проволокой к вертикальным стержням, а также между собой при образовании нахлёста.
2. Для создания вертикальных угловых опор каркаса горизонтальные нижние пруты каркаса изгибаются под углом 90 градусов. Удлиняются соединением внахлёст и креплением проволокой.
3. Для облегчения производства работ по армированию углов фундамента допускается устройство анкеров, работы аналогичны устройству ростверков или армопоясов. По всем углам фундамента в грунт вбиваются по 4 металлических прута, снизу покрытые битумной смолой для гидроизоляции. Они выполняют роль анкеров для крепления каркаса. В сечении вбитые штыри-анкера должны образовать квадрат со сторонами, параллельными фундаментной ленте.

Вбитые в землю анкера, на которые крепится каркасИсточник sjthemes.com

1. К анкерам прикручиваются или прихватываются для фиксации вертикальные арматурные прутья , равные высоте фундамента.Все вертикальные пруты связываются или привариваются между собой по периметру, образуя конструкцию столба.
2. Для того, чтобы избежать соприкосновения металла и песчано-щебёночного основания, по всей длине прута под него с интервалом в 1 м подкладывают половинки кирпича.
3. Нарезаются пруты для поперечной укладки арматуры. Их длина должна быть меньше ширины монолитной ленты на 10 см, то есть поперечины должны быть полностью укрыты заливаемым бетоном с расстоянием от наружной стенки фундамента 5 см.
4. Шаг армирования фундамента поперечными стержнями 50 см по всей длине продольной арматуры.
5. Все соединения арматуры скручиваются вязальной проволокой.
6. В зависимости от длины стороны фундамента расстояние между вертикальными стержнями колеблется от 30 до 80 см.
7. Продольных рядов может быть достаточно лишь двух:верхнего и нижнего.
8. Каждый горизонтальный ряд параллелен нижнему и аналогичен ему.

Каркас вполне допустимо собрать вблизи от фундамента, а затем просто опустить его в траншею или опалубки.

Каркас не обязательно собирать внутри подготовленной для фундамента ямы – монтаж можно сделать и снаружи, а потом опустить всю конструкцию внизИсточник newspasky.ru

Конечно, такой способ возможен только при наличии ровного участка для сборки, иначе трудно добиться точного выполнения работы.

Альтернативная арматура

Сложность транспортировки стальной арматуры из-за её длины, многие проблемы в работе с металлом заставили застройщиков обратить внимание на альтернативные решения. Одним из них вполне могла бы стать арматура из стекловолокна

Одним из них вполне могла бы стать арматура из стекловолокна.

У неё много достоинств, но чтобы их оценить, стоит вспомнить о изначальном назначении армирования фундаментов. По сути, арматурный каркас должен предохранить бетонный фундамент от растяжений. Модуль упругости металлических стержней значительно ниже аналогичных пластиковых. Это значит, что низкий порог упругости пластиковых стержней гораздо быстрее приведёт к деформации, а значит и разрушению фундамента, нежели металлический. И смысл замены металла пластиковым композитом исчезает.

Второй очень неприятный недостаток касается именно индивидуальных застройщиков, не имеющих специальных условий для выравнивания свёрнутой в бухты пластиковой арматуры.

Недостатки современной пластиковой арматуры касаются только нежелательности использования её в монолитных ленточных фундаментах. Сфер применения, где эта разновидность арматуры покажет себя лучше стальной, много, – но не в фундаментах.

Процесс усиления основания

В процессе усиления основания ленточного типа укладывайте все стержни арматуры в опалубку, которую следует предварительно смонтировать. Укладка арматуры в ленточный фундамент осуществляется по довольно простому алгоритму:

1. Установите вертикальные стальные прутья диаметром 1–2 см по контуру размеченного основания.
2. Обеспечьте интервал между стержнями, который должен составлять 50–80 см.
3. Привяжите к вертикально расположенным пруткам, используя проволоку, горизонтально расположенные прутья нижнего и верхнего уровня.
4. Применяйте подкладки, обеспечивающие гарантированный зазор от нижнего пояса усиления до основания.
5. Укрепите дополнительными стальными прутьями участки, находящиеся посередине основания.

Таким способом производится армирование фундаментной плиты ленточного типа, обеспечивающее целостность бетонного массива, воспринимающего значительные нагрузки.

при составлении схемы армирования следует учитывать необходимость расположения прутьев сверху и снизу, диаметр элементов при этом должен составить предел от 10 до 12 мм

Застройщики интересуются, сколько использовать горизонтально расположенных стержней для каждого пояса, как лучше для обеспечения эксплуатационной прочности? Количество уровней усиления остается неизменным. Горизонтально расположенная арматура укладывается всегда на верхнем и нижнем ярусах каркаса, образуя надежную пространственную конструкцию

Выполняя армирование плиты ленточного типа, обращайте внимание на ширину будущей бетонной основы. От этого зависит, в каком количестве уложить арматуру в каркас усиления:

• при ширине основы 40 см и меньше используют два арматурных стержня для каждого из поясов пространственного каркаса;
• делать армирование основы увеличенной ширины следует, применяя по три стержня на каждом ярусе арматурного усиления;
• в нагруженных конструкциях увеличенной ширины используется для укрепления по 4 горизонтальных стержня арматуры для каждого пояса.
