Как сделать двухскатную крышу дома

Двухскатная крыша своими руками — выбираем материал:

В первую очередь вы столкнетесь с необходимостью выбора кровельного материала. На рынке представлено множество предложений, среди которых легко растеряться:

• металлочерепица – получила популярность ввиду доступной стоимости, прочности и долговечности. В основе лежит оцинкованный стальной лист, защищенный современным полимерным покрытием, ограждающим его от коррозии, солнечных лучей и иных факторов. Срок службы металлочерепицы достигает нескольких десятков лет, поэтому задаваться вопросом повторного перекрытия крыши придется нескоро. Единственный недостаток – шумность металлических листов, но его легко устранить, сделав шумоизоляцию;
• профнастил — аналогичен предыдущему варианту, принципиальных отличий практически не имеет, представлен широкой палитрой цветов и парой типов профилей;
• ондулин. Экологически безопасен, изготавливается из натуральных компонентов с добавками битума и других связующих. Практичен и надежен, но не переносит слишком большую жару и попадание прямых солнечных лучей, в таких случаях начинает выделять неприятный запах;
• керамическая черепица – при высокой стоимости характеризуется широким перечнем ценных свойств. Устойчива к влаге и ультрафиолету, легко выдерживает жару и морозы, обладает неплохими изоляционными свойствами. Также нельзя упускать эстетичный вид, который считается одним из главных преимуществ керамической черепицы. Единственный нюанс – хрупкость материала, требующая аккуратного обращения с ним.

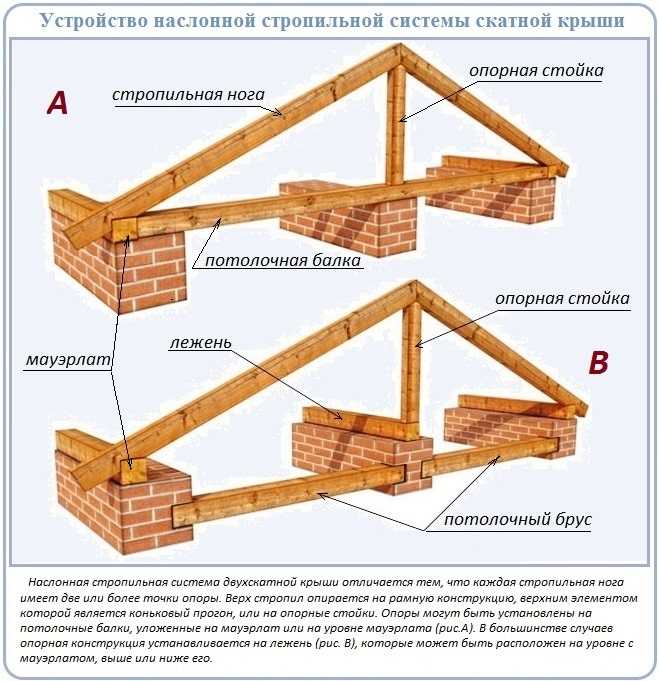

Чем отличаются наслонная и висячая стропильные системы

Перед тем, как собрать двухскатную крышу, необходимо знать некоторые особенности ее строения. Висячая стропильная система устраивается в том случае, когда дом имеет небольшие размеры, и отсутствует внутренняя несущая стена. В этом случае стропила соединяют под определенным углом, делая соответствующие спилы на их концах, для соединения используют гвозди.

При устройстве такой стропильной системы стойки и конек не делают, а упор нижних концов стропил приходится на внешние несущие стены. Чтобы конструкция была более прочной, верхняя затяжка должна располагаться не дальше 0,5 метра от верха. Иногда в качестве затяжек используют балки перекрытия. Отсутствие стоек освобождает чердачное пространство, что позволяет использовать его для обустройства мансардного этажа.

Если в доме предусмотрена внутренняя несущая стена, то эффективнее использовать наслонную стропильную систему. В этом случае выполняют укладку лежня, на нем фиксируют опорные стойки, на которые прибивается конек. Этот способ считается более простым и выгодным с материальной стороны. При проектировании потолков на разных уровнях стойки можно заменить стеной из кирпича, которая разделит чердачное пространство на две части. Также может быть сделана двухскатная крыша с разными скатами по длине, что тоже весьма красиво и практично.

Что влияет на выбор размеров и способов крепления стропилин

Очень важный момент. Задача любой фиксации – обеспечение устойчивости узла соединения, при этом он может быть неподвижным или иметь одну или несколько степеней свободы. Этого невозможно достичь без знания нагрузок, влияющих на стропильные ноги. Нагрузки могут быть постоянными и временными, динамическими и статическими, однонаправленными и разнонаправленными.

Постоянные вертикальные усилия. Возникают из-за воздействия кровельных и утеплительных материалов крыши. В связи с тем, что стропильные ноги располагаются под углом к вертикальной силе, на них воздействуют изгибающие и распирающие нагрузки. Величина сил определяется после построения эпюры, на основании конкретных изгибающих и распирающих усилий выбирается толщина и ширина досок для стропилин. Крепления должны предупреждать расползание стропильной системы.

Переменные вертикальные усилия. Появляются зимой, величина зависит от высоты снежного покрова.

Поднимающие ветровые усилия. В результате порывов ветра на крышу воздействуют подъемные силы. На размеры стропильных ног влияния не оказывают, усилия учитываются только при выборе типа фиксации, она должна предусматривать и удерживать такие нагрузки.

Боковые усилия. Величина зависит от парусности кровли. В результате порывов ветра на стропильную систему воздействуют боковые усилия

Они увеличивают нагрузки на изгиб и на отрыв. Эту особенность также нужно принимать во внимание во время изготовления и установки стропильных ног.

Нагрузки, действующие на несущую конструкцию скатных крыш

Есть варианты жестких креплений стропильных ферм, для этого используются металлические пластины, уголки, саморезы и гвозди.

Варианты жестких креплений стропильных ферм

Иногда требуется применять плавающие соединения стропилин для компенсации изменения размеров деревянных домов. Для плавающих соединений применяются специальные крепежные элементы и болты. Вторые позволяют стропильным ногам в верхней части немного поворачиваться.

Плавающее соединение

Еще один пример свободного соединения стропилин – скользящее. Используется на деревянных срубах и дает возможность компенсировать естественную усадку дома.

Скользящая опора для стропил

Конструктивные элементы для металлочерепицы

Пример зависимости шага обрешетки от марки профнастила.

Поскольку в последнее время именно этот кровельный материал стал одним из популярных, то следует привести некоторые правила и советы при работе с ним. Визуально этот материал похож на обычную керамическую черепицу, однако в отличие от нее он обладает рядом достоинств. Так монтаж подобного материала более простой и занимает меньше времени, чем монтаж обычной керамической черепицы. Другой его плюс — гораздо меньшая масса (разница примерно в 12 раз!).

Меньшая масса позволяет существенно упростить конструкцию стропильной системы, а также сэкономить на брусе — потребуются брусья гораздо меньшего сечения. Также по сравнению с керамикой, металлическая черепица позволяет увеличить интервал между ногами, уменьшить сечения бруса для ног и сечения используемых материалов для обрешетки.

Если такой тип покрытия монтируется на деревянный дом, то необходимо обязательно уложить мауэрлат, который должен быть прочным. При этом следует произвести тщательный и подробный расчет при выборе мауэрлата и стропильной системы. Это связано с тем, что после строительства невозможно усилить конструкцию (при необходимости).

После определения шага стропил, следует определить сечение бруса для них. Так, стропильная система под металлочерепицу определяется по таблице в зависимости от длины стропил и расстояния между ними. По этим показателям и подбирают сечение бруса. Для выбранных параметров это значение будет составлять 90х100 мм. Приведем другой пример: длина ската 25 метров, выбранный шаг стропильной системы — 0,8 метра. Предварительное количество ног в этом случае будет равно: 25/0,8 = 31,25.

Округляем полученное значение в большую сторону: 31,25 = 32. К полученному значению прибавляем 1: 32+1 = 33. Вычисляем точное расстояние между ногами: 25/33 = 0,757 = 0,76 метра. Полученный результат в 0,76 метра и является шагом для ног стропильной системы под металлическую черепицу.

Так, оптимальным для ног стропильной системы под металлочерепицу считается брус 50х150, при шаге от 0,65 до 1 метра. Далее, исходя из опыта работ с таким покрытием, оптимальная толщина утепляющего материала равна 0,15 метрам, что полностью обеспечит изоляцию кровли. Если есть желание повысить изоляционные свойства, то толщину увеличивают до 0,2 метров, чего более чем достаточно. При этом, на столько же следует увеличить и сечение бруса для ног — до 70х150. В самих стропилах следует предусмотреть (просверлить) отверстия под вентиляцию (диаметром около 8-10 мм).

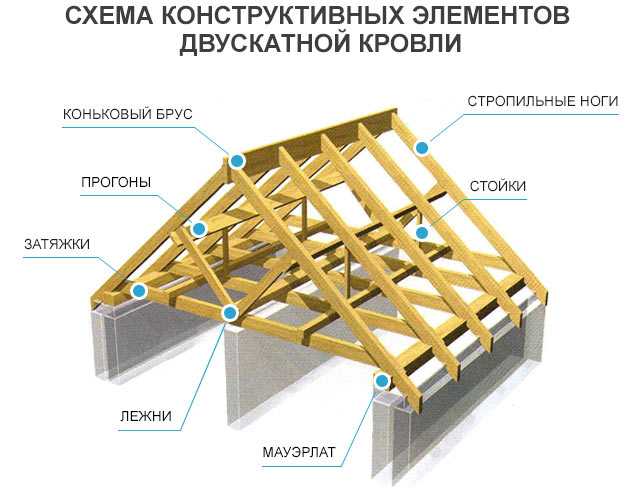

Элементы входящие в каркас крыши

Мауэрлат как его часто называют (фундамент для крыши) — опорный брус для стропил, установленный на верхнюю часть стен дома, равномерно распределяющий нагрузку на здание. В доме из дерева, мауэрлатом выступает последний ряд сруба.

Установка мауэрлата на кирпичные либо блочные стены производиться с помощью мощных анкеров. Мауэрлат изготавливается из высушенной древесины, обработанной защитным противопожарным и противогрибковым средством, сечением от 100х100мм. до 150х150 мм.

Стропильные ноги — устанавливаются парами, с двух сторон крыши и закрепляются на коньке, тем самым образуя стропильную систему (контур крыши).

Шаг их установки обычно находится в диапазоне 0,6-1,2 м., и зависит от типа используемого кровельного материала. Чем более тяжёлая будет кровля, тем меньший используется шаг. Стропила изготавливаются из обрезной сухой доски хвойных пород, толщиной от 50 мм. Для безопасности и долговечности конструкции так же необходимо использовать специальные пропитки для дерева.

Конек крыши — горизонтальная, верхняя линия соединения стропильных ног между собой. Высота его в начале и в конце по отношению к верхним точкам стен, не должна отличаться. Измерить это можно с помощью гидроуровня.

1. Стойки – вертикально установленные опоры под стропильную систему. В зависимости от ширины, стойки могут устанавливаться, как только под коньковый брус, так и дополнительно в промежутке от конька до карниза крыши. Выполняются опоры из обрезной доски либо бруса.
2. Кобылки — данные элементы стропильной системы требуются для продления стропильных ног, когда те слишком короткие и нет возможности сделать свес необходимой длинны. Присоединяются к нижней части стропил, путём нахлёста доски меньшего сечения и скрепления их друг с другом гвоздём.
3. Прогоны – горизонтальный брус, скрепляющий ноги стропил. Крепится с внутренней стороны у основания конька, либо по центру стропильных ног.
4. Затяжка – закрепленный снизу брус, соединяющий стропильные ноги, не позволяющий им расходиться.
5. Лежень – опорный брус, лежащий горизонтально на несущей стенке внутри сруба, на который устанавливаются стойки, поддерживающие стропильную систему. Материал – брус сечением от 100х100мм. до 150х150 мм..
6. Подкосы и стойки – дополнительные опоры под стропильные ноги, дающие конструкции дополнительную устойчивость, крепятся к затяжке или лежню.
7. Обрешётка – конструкция из брусков или досок, необходимая для укладки кровли, крепятся перпендикулярно стропильным ногам, шаг зависит от типа кровли. Под гибкую черепицу используют фанерные листы, уложенные на стропила сплошным ковром.

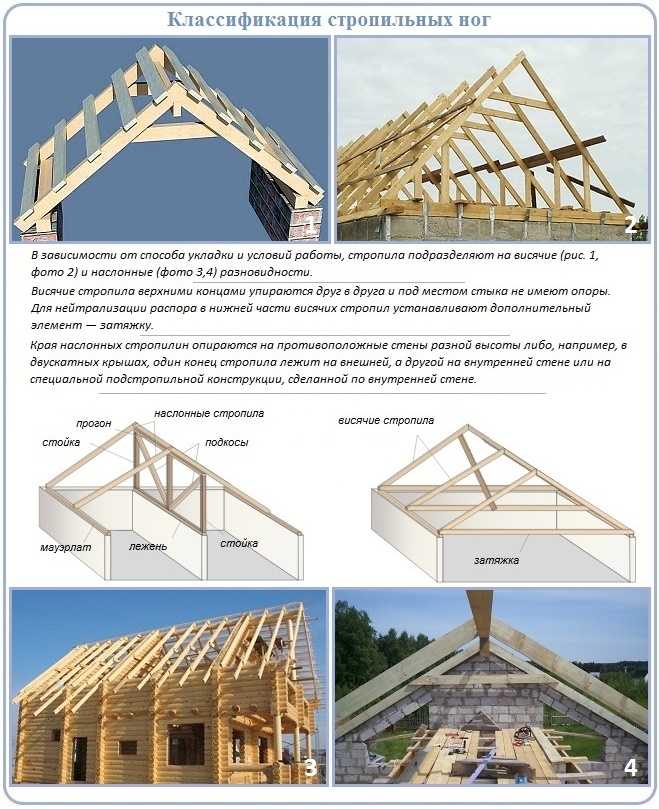

Двускатная крыша своими руками — элементы стропильной системыНаличие вышеперечисленных составляющих в конструкции крыши зависит от её типа и размера. Существует два варианта установки стропильной системы на двухскатную крышу: наслонная и висячая. В первом варианте стропила крепятся: внизу к мауэрлату, вверху к коньковому брусу. Конёк должен поддерживаться или внутренней стеной или вертикальными стойками.

Висячие же стропила вверху опираются друг на друга, а внизу к затяжке либо балкам перекрытия. В домах построенных из дерева крепление стропил к мауэрлату делают скользящим, это позволит избежать нарушение каркаса крыши, когда дом будет давать усадку.

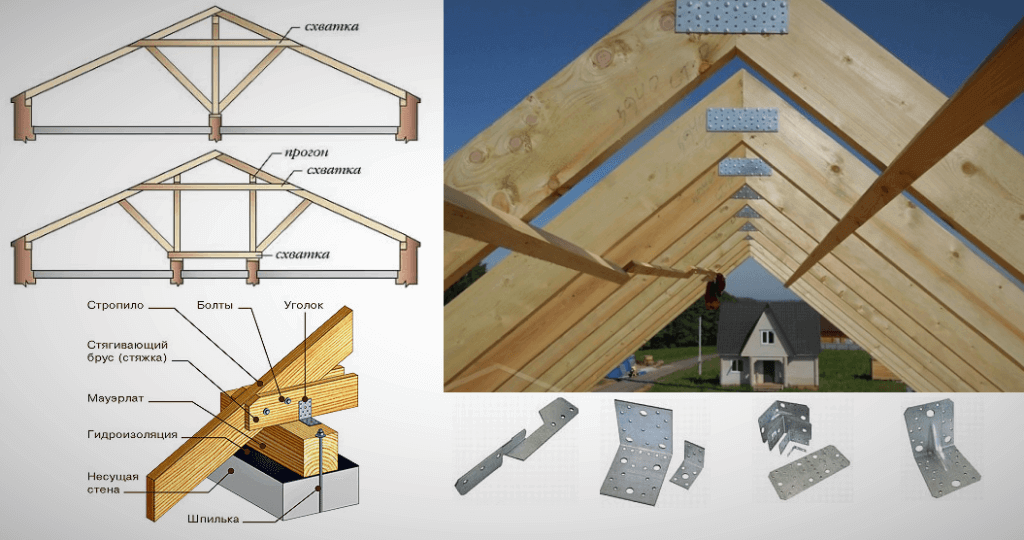

Узлы стропильной системы двускатной крыши

Основные типы соединений в узлах несущей конструкции кровли мы уже рассмотрели выше. Но имеет смысл подробнее остановиться на вспомогательных материалах, позволяющих сделать стропильную систему более надёжной и прочной.

Усилить крепление деталей при монтаже стропильной системы можно при помощи металлических пластин и уголков различной формы

Такие изделия производятся из оцинкованной стали толщиной до 1,5 мм. Они имеют различную конфигурацию и могут быть установлены на любом виде соединения.

Фотогалерея: виды соединений в узлах стропильной системы двускатной кровли

Все стыковочные узлы стропильной системы несут функцию усиления стропил за счёт перераспределения нагрузок и упрочнения несущих элементов. Так, в нижней части стропило опирают на мауэрлат под прямым углом, для чего выполняют соответствующие врезки.

Для усиления стропильной системы стараются использовать соединения с максимальной несущей способностью, например, врезку стропила в мауэрлат под прямым углом

Кроме того, для дополнительного усиления в стыковочных узлах используются металлические крепёжные пластины. Этот же принцип используется и при установке подкосов к стропилу. В любом случае сопрягаемые детали должны работать «на упор» и не смещаться в процессе эксплуатации.

Любые детали должны нагружаться вдоль своей оси

Можно назвать три основных вида узлов в стропильной системе:

1. Коньковые соединения. Это стыковка двух стропильных ног под заданным углом по линии пересечения скатов. Могут быть шарнирными или глухими. Первые применяются при устройстве стропильной системы на брусовых или бревенчатых домах, которые склонны проседать и приподниматься в зависимости от сезона в течение практически всего срока эксплуатации. Глухие соединения используются в стропильных системах домов из строительного камня. В таких строениях поверх стены устанавливается армированный пояс, который и принимает на себя боковые нагрузки.
2. Крепление нижних концов стропильных ног к мауэрлату. Поскольку они расположены под углом к опорному брусу, создаётся скользящий вектор, направленный во внешнюю от строения сторону. Для его компенсации в мауэрлате производится врезка, а на стропиле — пятка. Стропило вставляется в паз с упором на неё и крепится гвоздём через ребро балки в мауэрлат. Применяются также дополнительные опорные детали из брусков. В тех случаях, когда стропильная балка должна перемещаться (на деревянных срубах), применяются скользящие крепления. Они дают возможность компенсировать сезонные изменения высоты стен.
3. Другие узлы. Все остальные детали стропильных систем являются по сути упорными элементами, работающими на сжатие, редко — на растяжение. Они устанавливаются путём врезки в сопрягаемые детали, чтобы не допустить их смещения под нагрузкой. К таким деталям можно отнести ригели, подкосы, стойки, упоры и другие подобные детали.

Для более прочного соединения используются дополнительные элементы, упомянутые выше.

Почему стропила лучше изготовить самостоятельно?

Ведь проще всего приобрести готовые стропила, получив при этом немало бонусов:

• Кратких сроков изготовления.
• Технологической точности всех деталей.
• Одинаковых, уже подогнанных размеров всех конструктивных элементов.

Но будьте тогда готовы и к таким минусам:

• Высокой стоимости (минимум в два раза выше, чем если вы стругали стропила сами).
• Задержка с поставкой (особенно в сезон).
• Использование некачественной или недосушенной древесины (а потом крышу «поведет»).

Так удобство или качество? Если вам не впервые что-то вырезать или выстругивать из дерева, смело беритесь за изготовление стропил! Вот как все это выглядит в жизни:

Стропила в строительном мире на простом языке принято делить а основные, т.е. несущие, на которых крыша и держится, и на вспомогательные, которые находятся внутри крыши и служат опорой для подшива потолка и стен мансарды (если таковая планируется). От того, насколько точно и правильно вы рассчитаете заранее стропильную систему, зависит прочность и надежность будущей крыши.

Сама стропильная система любой двускатной крыши состоит из таких основных элементов, которые вам нужно изготовить:

• Мауэрлат.
• Вертикальные стойки.
• Ригели.
• Стропильные ноги.
• Распорки.
• Коньковый прогон.

Сложные кровельные конструкции со множественными элементами лучше поручить рассчитывать профессионалу, но с небольшой крышей частного дома вы справитесь. Для этого вам понадобятся вот такие простые формулы, которые помогут вам узнать, какой толщины должны получиться стропила, с каким наклоном и каким пролетом:

Также предлагаем вам воспользоваться нашим бесплатным калькулятором.

Двухэтажные дома с красивыми двускатными крышами

Кровля двухэтажного дома должна пропорционально соответствовать всей постройке и не представлять собой массивную «шляпку» гриба-гиганта. Красивые крыши 2-х этажного дома с двумя скатами имеют дополнительное название щипцовых, и являются самым простым вариантом скатной конструкции. Простота монтажных работ значительно понижает цену строительства.

Двухэтажный дом с эффектной двускатной крышей Источник

К плюсам установки двускатной крыши относится:

• внушительность

  площади мансарды, где можно разместить кладовые пространства, предметы технологического оборудования или просто обустроить вариант жилого этажа;

• качественная теплоизоляция

  нижних жилых помещений.

Вариант двускатной крыши двухэтажного дома Источник К минусовому варианту можно отнести значительную фундаментальную площадь строения, что, естественно, увеличит площадку кровельного покрытия.

Установка двускатной крыши своими руками

Работы по монтажу стропильной системы начинаются с установки мауэрлата.

Крепление несущего устройства на стене

Мауэрлат делают из древесины повышенной прочности — дуб, лиственница и т. д. При отсутствии таких материалов можно использовать сосну.

Брус бывает стандартной длины — 4 или 6 метров. Поэтому соединение нескольких деталей по длине неизбежно. Оно производится с запилом соединяемых концов «вполдерева», например, для бруса сечением 150х150 миллиметров выполняется выборка размером 75х150 длиной 300 мм. Концы соединяются внахлёст. Крепление производится двумя или четырьмя винтами М12 или М14 с установкой шайб большого диаметра. По такому же принципу брусья соединяются по углам. Готовая конструкция представляет собой правильный прямоугольник, который устанавливается на верхнюю плоскость стены по периметру.

Два бруса сращиваются при помощи выборки древесины на каждом из них. Затем они скрепляются болтами

Технология установки мауэрлата предусматривает его размещение строго по оси стены или со смещением в любую сторону. При этом нельзя размещать опорный брус ближе 5 сантиметров от края. Для увеличения срока службы мауэрлат следует устанавливать с прокладкой гидроизоляции по поверхности стены. Чаще всего для этого применяется рубероид.

Способы крепления мауэрлата к стене

1. Установка на анкерные болты. Идеальный вариант при монолитном исполнении стен. Резьбовые шпильки замуровываются в стену при её отливке.
2. Нагели из древесины. Их заколачивают по просверленному отверстию. При такой фиксации используется дополнительный металлический крепёж.
3. Скобы кованые. Их применяют с заранее установленными закладными деталями из древесины.
4. Шпилька или арматура. Штыри замуровываются в процессе кладки стены и выводятся через опорный брус по просверленным отверстиям. Диаметр крепёжных деталей должен быть 12–14 миллиметров, выступ над поверхностью бруса — 10–14 сантиметров.
5. Стальная проволока. Жгут из двух или четырёх проволочных жил устанавливается при кладке стены за 2–3 ряда до её окончания. Затяжка мауэрлата производится с использованием ломика. Часто применяется в качестве дополнительного крепления опорного бруса.
6. При устройстве армирующего пояса также используется крепление на шпильки или анкерные болты.

Места установки креплений должны находиться приблизительно посередине между стропильными ногами.

Конструкция стропильной системы двухскатной крыши - Основные элементы кровли

Конструкция стропильной системы двухскатной крыши, состоит из множества элементов. Монтаж следует начать только, после подробного изучения каждого из них, а также, правильного определения, оптимального их сечения. Поэтому, далее, мы подробно разберем каждый элемент, кровельного сооружения…

Стропильная система двухскатной крыши - Мауэрлат

Во время монтажа элементов, под металлочерепицу или другого покрытия, рекомендуется использовать брусы, с сечением 150 на 150 или 200 на 200 мм. Именно такие размеры, позволяют более качественно распределить нагрузку. Далее, требуется определиться с способом закрепления конструкции. Он зависит от стройматериала стен здания. Существует несколько, оптимальных вариантов фиксации:

Схема крепления мауэрлата к стене

1. Каркасные, брусовые или бревенчатые стены, как правило, не требуют установки мауэрлата. Например, в каркасном здание, опорой для стропильных ног, служит верхняя обвязка стен. А вот у дома из бруса или бревна, мауэрлатом является, верхний венец. И в первом, и во втором случае, главное, выполнить грамотно и надежно, закрепление элементов к стенам.
2. При сооружение кровли на зданиях из легких бетонов, нужно дополнительное обустройство. К легким бетонам, относят следующие стройматериалы: пенобетон, шлакобетон, керамзитобетон и т.п. Подобные стены быстро разрушаются, если опереть на них крышу, не равномерно. Для равномерного распределения нагрузки, требуется, по обрезу стен, провести заливку монолитного железобетонного пояса. Во время обустройства пояса, закладывается специальная проволока, шпильки или болты, на которые, далее, надежно крепят мауэрлат.
3. Для кирпичных коробок, железобетонный пояс, можно не делать. Для этих целей, чтобы соединить с обвязочным брусом, в кладку заводят проволоку. С ее помощью, далее, оборачивают мауэрлат вокруг и закручивают. Второй вариант – в кладку, за один ряд до обреза стен, с внешней стороны, заводят, пропитанные антисептиком, деревянные брусы. Далее, мауэрлат и брусья, скрепляют, с помощью скоб. Возможно также, использование шпилек и болтов, но для закрепления их, уже потребуется заливка монолитного пояса.

Стропильная система двухскатной крыши - Стропила

После надежной фиксации мауэрлата, устанавливаются стропильные ноги. Оптимальное сечение стропильных ног, определяется, в зависимости от шага несущих балок, их пролета, снеговой нагрузки и будущего настила крыши. При монтаже каркаса, под металлочерепицу, при шаге, к примеру, в 600 мм, рекомендуется, в зависимости от пролета, соблюдать следующие параметры:

• 3 м – 40 на 150 мм;
• 4 м – 50 на 150 мм;
• 5 м – 50 на 175 мм;
• 6 м – 50 на 200 мм.

Таблица средних значений стропильных ног

Представленные параметры, имеют средние значения. Чтобы иметь более точные расчеты, лучше обратится к специалисту или дополнительно, прочитать и изучить, специальную литературу.

Выполнить качественно, фиксацию стропильных ног к мауэрлату, в основном, можно двумя способами:

• С зарубкой;
• без нее.

Крепление стропильных ног к мауэрлату с зарубкой и без

В первом варианте, выполняется запил на обвязочном брусе, а во втором, к стропиле прибивают специальную дощечку, которая становится упорным приспособлением. Далее, закрепление, для всех способов, выполняют одинаково. При помощи металлических уголков, наклонную балку, чтобы она не смещалась относительно проектного положения вдоль мауэрлата, надежно фиксируют. Или-же, дополнительно вбивают под углом, обычные гвозди.

Схема крепления стропил при помощи проволоки и на скобы

Помимо этого, требуется качественно, скрепить стропило со стеной. Правильное выполнение действий, предусмотрено в нормативных документах. В основном, производить скрепление, можно двумя способами:

1. На скобы (для деревянных построек);
2. При помощи скрутки из проволоки (для каменных стен дома).

Выполнять закрепление, по строительным нормативам, следует через одну ногу. Такой подход, позволит более надежно закрепить крышу к коробке, капитального строения. Если провести монтажные работы правильно, на должном высоком уровне, то можно не переживать за ее техническое состояние, даже в самый сильный ветродув.

Стропильная система двухскатной крыши - Стойки, стяжки, подкосы

Элементы стропильной системы двухскатной крыши, как стойки, стяжки и подкосы, в основном, делают из досок. Оптимальные параметры толщины, как правило, от 32 до 50 мм. Исключением, могут являться – стойки. Здесь уже, допускаются доски и большей толщины: от 50 до 100 мм. Как показывает практика, лучше всего, крепление производить на шпильки или с применением опорных брусков. Оптимальный вариант, в основном, зависит от конструкционных особенностей, кровельного сооружения.

Элементы стропильной системы

Перед тем, как ставить стропила на двухскатную крышу, необходимо узнать из каких элементов состоит кровельная конструкция. В ее состав входят:

Мауэрлат. Это брус, жестко фиксируемый вдоль несущих стен постройки. Для его изготовления, как правило, применяют брус сечением 15 на 15 сантиметров. Мауэрлат служит нижней опорой для стропил, а также равномерно распределяет нагрузку, создаваемую кровельной конструкцией, на стены постройки. Между несущей стеной и мауэрлатным брусом должен располагаться гидроизоляционный материал, например, рубероид. Если кровельный каркас изготавливается из металла, в качестве мауэрлата используются швеллеры или двутавры.

Стропильные ноги. Являются основным элементом кровельного каркаса. Их размер принимается в соответствии с проектными расчетами. Нижние части стропил опираются на брус мауэрлата, а верхние – на коньковый брус. Для их изготовления независимо от типа возводимой конструкции рекомендуется использовать сосновую доску сечением 150 на 50 мм или 200 на 50 миллиметров.

Прогон. Представляет собой горизонтально расположенный брус, который перпендикулярно пересекает стропильные ноги по всей длине кровли. В стропильной конструкции присутствуют три типа прогонов: боковые, коньковый и мауэрлат.

Лежень. Представляет собой горизонтальный брус, который монтируется на внутреннюю несущую стену. Этот элемент служит опорой для стоек и равномерно распределяет создаваемую ими нагрузку. Лежни устанавливают сложных стропильных систем. Другими словами, этот элемент крыши не является обязательным и применяется в необходимых случаях.

Затяжка. Является элементом висячей системы стропил. Затяжка образует со стропильными ногами треугольную ферму. Этот элемент снижает распорное усилие, создаваемое висячими стропилами на стены здания. Расположение затяжки зависит от типа возводимой конструкции крыши.

Ригель. Этот элемент, как и затяжка, связывает стропила. Ригель делает конструкцию более прочной и устойчивой. Для его изготовления обычно применяют брус сечением 10 на 15 сантиметров. На ригель, в отличие от затяжки, оказывается нагрузка на сжатие, а не на растяжение.

Стойки. Представляет собой брус, устанавливаемый вертикально. Используется в случае, если ширина здания достаточно большая. Этот элемент усиливает стропильную систему изнутри. На стойки устанавливаются прогоны, подпираемые подкосами.

Подкосы. Представляют собой наклонные брусы, поддерживающие горизонтальные элементы. Подкосы усиливают конструкцию фермы и противодействуют перекосу и сжатию кровельной конструкции.

Свес кровли. Это часть стропильных ног, выступающих за внешние стены здания приблизительно на 40 сантиметров. Свес защищает внешние стены постройки от дождевой и талой воды, скатывающейся с крыши.

Кобылки. Представляет собой отрезок доски. Используется для удлинения нижней части стропильной ноги.

Что же такое двухскатная крыша?

Именно этот вид конструкции наиболее популярен в строительстве жилых домов, так как с ее помощью создается достаточное чердачное пространство, не требующее дополнительного утепления. Кроме того, двускатная крыша не так сложна в установке, как например четырехскатная, а также не требует огромных вложений для своего монтажа.

Двухскатная крыша – это сооружение, состоящее из двух прямоугольных плоскостей, соединяющихся в верхней части друг с другом, а в нижних частях – со стенами дома. Торцевая часть такой постройки обычно возводится из тех же материалов, что и стены здания, иногда здесь же сооружают вход на чердак.

Установка стропил двухскатной крыши … Стропильная система двухскатной крыши … Установка стропил: пошаговая инструкция … Устройство стропильной системы …

Составные части крыши

Двускатная крыша — самая распространенная конструкция в частном строительстве. Представляет собой две плоскости, наклоненные в противоположные стороны под углом к горизонту 20-42°, соединенные в вершине — коньке.Благодаря такой форме снег, дождь и талая вода стекают с поверхности крыши, не задерживаясь. При увеличении угла наклона возрастает парусность конструкции, что при сильных порывах ветра может привести к отрыву.

Несущий каркас крыши состоит из стропильной системы, которая включает элементы:

• Мауэрлат — опорная балка, расположенная по периметру дома в верхней части стен. Нагрузка от вышележащей конструкции, снега и ветра передается коробке через нее.

Крепление мауэрлата

Мауэрлат

Стропильные ноги или стропила — наклонные элементы, которые монтируют с шагом 80-200 см и соединяют горизонтальными прогонами. Передают усилия от кровли на мауэрлат. По виду опирания их разделяют на наслонные или висячие.

Крепление стропильной ноги к мауэрлету.

Конек — горизонтальный брус для крепления стропил, верхняя точка крыши.
Стойки, подкосы, распорки, ригели — горизонтальные, вертикальные и диагональные элементы для придания жесткости каркасу.
Лежень — горизонтальный брус для опирания стоек, уложенный на внутреннюю несущую стену.
Обрешетка, настил — основание для слоев кровельного пирога, добавляет стропильной системе устойчивость.
Кобылка — элемент, удлиняющий стропила. Применяют при недостаточной их длине для формирования свесов.
Затяжка — потолочная балка, элемент перекрытия этажа или усиливающая стропильную систему горизонтальная связь.

По обрешетке монтируют слои гидро-, шумо- и пароизоляции, утеплитель, если чердак жилой, и кровельные материалы.

Стропильная система двускатной крыши в частном строительстве обычно изготавливается из дерева. Материал доступен, прост в обработке, позволяет возводить легкие пространственные конструкции, не перегружающие стены и фундамент.

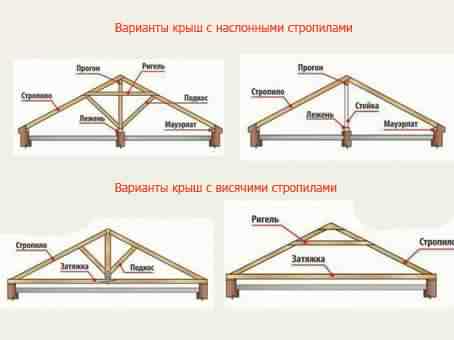

Схемы стропильной системы двухскатной крыши.

Иногда для сооружения каркаса применяют металлический прокат — швеллеры, трубы, двутавры, уголки. Такой способ в индивидуальном строительстве используется значительно реже. Конструкции из стали дороже, сборка требует профессиональной квалификации и оборудования.

Сечения стандартных несущих элементов составляют:

• мауэрлат (лежень) — брус толщиной от 100, высотой от 150 мм, бревно диаметром 170-190 мм;
• стропила — брус 50х150, 100х150 мм, стесанные на один кант бревна, доски, уложенные на ребро;
• стойки — 100х100 мм;
• доски обрешетки — толщина 25 мм.

При больших пролетах домов и высоких нагрузках размеры сечений несущих элементов определяют расчетом на прочность.При соответствующей подготовке антисептиками древесина устойчива к гниению. Специальные составы — антипирены — защищают материал от возгорания.

Помимо несущего каркаса и покрытия крыша содержит элементы:

• свесы — выступающие за пределы наружных стен продолжения скатов, оберегают ограждающие конструкции от стекающей воды;
• ендовы, разжелобки — элементы для обустройства стыков при пересечении плоскостей кровли, необходимый узел в кровлях, состоящих из нескольких двускатных форм.

С боков крышу ограничивают фронтоны — части стен треугольной формы. Чердак может выполнять функции мансарды и использоваться как жилое помещение для постоянного или временного проживания.

Способы фиксации висячих стропил на мауэрлате

Висячие стропила могут крепиться к мауэрлату несколькими способами:

• На стропилах выпиливают паз, а в стену на расстоянии 15 см от верхнего края забивают металлический штырь. Стропило выставляют на мауэрлате, обвязывают проволокой и притягивают к стене. Проволоку обматывают вокруг штыря.
• Второй способ предполагает выкладку кирпичного ступенчатого карниза. Мауэрлат при этом укладывают по внутреннему краю стены и делают в нем паз для стропильной ноги.
• При использовании третьего варианта стропила упираются в балки перекрытия, которые имеют выпуск за периметр дома до полуметра. Балки спиливаются под углом и крепятся болтами. Посредством этого способа собирается крыша без мауэрлата своими руками.

Рекомендации по выбору крыши

Как построить красивую крышу? Если вы возьмете во внимание некоторые рекомендации, то ваша крыша прослужит вам не один десяток лет. Итак, как выяснилось, лидирующие позиции занимает скатная крыша

Рассмотрим преимущества:

Итак, как выяснилось, лидирующие позиции занимает скатная крыша. Рассмотрим преимущества:

• Такая крыша отлично защищает строение от внешних факторов — сильного ветра, дождя и снега. Кроме этого конструкция надежная и крепкая.
• Выбрав для своего дома именно скатную крышу, вы надолго забудете о проблемах, так как это вариант является самым долговечным из перечисленных.
• Помимо этого, если использовать качественное, современное покрытие, то крыша будет выгодно выделять ваш дом среди других. В качестве примера можно привести красивую крышу из металлочереипицы.
• Ведущие дизайнеры и архитекторы предлагают множество идей скатной крыши, поэтому проблем с выбором не возникнет даже у самых предпочтительных домовладельцев.

Под крышей скатного типа можно сделать чердак или мансардное помещение.

Какие элементы еще понадобятся

Двухскатная крыша считается несложной конструкцией, но чтобы возвести все правильно, следует знать все ее компоненты. В каркас, кроме самих стропил, входят и другие элементы, а именно:

1. Мауэрлат. Этот элемент системы расположен по верхнему периметру стен. Он служит для того, чтобы равномерно распределять нагрузку от двухскатной крыши. Именно в него упираются стропила. Для мауэрлата применяется брус с сечением 15 на 15 сантиметров.
2. Прогон. Это балка, которая поддерживает верхние концы стропильных пар. Здесь, как и в случае с мауэрлатом, используется деревянный брус.
3. Затяжка — элемент, использующийся в висячих системах. Затяжка соединяет нижние концы стропил.
4. Лежень – это необязательный элемент. Он представляет собой деревянную балку, которая служит основанием для упоров подкосов.
5. Стойки. Они применяются в наслонной стропильной системе. Стойки поддерживают коньковый прогон.

Также могут применяться и другие элементы. Например, для усиления всей конструкция используются подкосы, ригели и так далее. Также применяются кобылки – это удлинение стропил, которое составляет свес двухскатной крыши.

Типичные несущие элементы системы, специфические термины

Рисунок 2. Схема обрешетки.

При изготовлении деталей стропильной системы двухскатной крыши используется пиломатериал хвойных пород дерева. Древесину твердых пород использовать нежелательно из-за большого удельного веса. Большинство элементов имеет специфические названия, понятные в основном специалистам:

1. Лежень — брус сечением 150х150 мм, 180х180 мм. Укладывается на поверхность внутренней несущей стены. Предназначен для выравнивания поверхности и распределения нагрузок от стоек.
2. Стропильная нога, или стропило, — деталь из бруса или толстой доски. Основной элемент треугольной конструкции крыши, несущий главную нагрузку от снега, дождя, ветра и других атмосферных явлений. Расстояние между стропильными ногами может быть от 0,6 до 1,2 м. Величина шага в основном зависит отвеса кровельного материала, в некоторых случаях следует учитывать особенности материала кровли.
3. Мауэрлат — квадратный брус с размером сторон 150-180 см. Укладывается на поверхность наружных несущих стен. При установке необходимо закрепить при помощи анкерных болтов или другим надежным способом. Распределяет нагрузку от стропильных ног на несущие стены.
