План укладки опор на мауэрлат
В зависимости от материала, использованного для возведения стен здания, укладка мауэрлата может производиться различными способами.
Общие рекомендации таковы:
- В верхней части стен из газосиликатных или пенобетонных блоков нужно залить армированный бетонный пояс, в котором разместить анкеры для последующей фиксации мауэрлата.
- При сооружении кирпичных стен в верхней их части выполняют бортик в 1-2 кирпича таким образом, чтобы в центре стены образовалось углубление для деревянного каркаса. По мере кладки между кирпичами размещают деревянные пробки, к которым мауэрлат будет фиксироваться скобами.
Для мауэрлата понадобится брус сечением 100x150 или 150x150 мм. При планировании использования пространства под крышей следует применять более толстые балки. Элементы каркаса стыкуют косыми врубками с последующим усилением – гвоздями, глухарями или саморезами, а по углам – скобами.
Далее на мауэрлат нужно разместить элементы перекрытия. Их делают из брусков сечением 100x200 мм. Первой укладывается центральная балка. Если длины пиломатериалов недостаточно, ее изготавливают из двух кусков бруса. Причем место соединения должно приходиться на опорный элемент, например, несущую стену.
В данном случае балки уложены с шагом в 60 см. Как правило, коробка имеет неидеальные размеры, поэтому шаг между балками можно слегка подкорректировать, чтобы сгладить несовершенства. Отступ от стен дома до крайних балок, расположенных по обеим сторонам, должен составлять 90 см. Он требуется для монтажа выносов.
К торцевым частям балок перекрытия крепятся выноса. Для удобства сначала их размещают лишь в тех местах, где далее будут установлены стропила. К поверхности мауэрлата выноса крепятся гвоздями, а к балкам – нагелями, гвоздями крупного сечения, саморезами, после чего крепление усиливается уголками.
Основные составляющие чертежа двухскатной кровли
Можно выделить несколько моментов, которые должны быть отражены на чертежах с двускатной крышей:
- Принципиальная схема стропильной системы. Она предполагает нанесение на чертёж расположения ключевых элементов и их количество, определяя при этом тип необходимого пиломатериала, в том числе следующие:
- Мауэрлат — брус, уложенный на несущие стены здания, являющийся опорным для крепления стропил и распределяющий нагрузку между стропильной системой и стенами;
- Лежень — брус, закрепленный на внутренних стенах постройки, который служит опорой для стоек;
- Стропильная нога или стропило — доска, которая служит элементом формирования кровли. Пара стропил, соединённых между собой, образуют стропильную ферму. Равномерно установленные на крыше фермы в комплексе составляют основу для укладки кровельного покрытия;
Расчёт стропильной системы двухскатной крыши
- Стойка — вертикально установленный брус, который служит опорой для стропил двухскатной крыши, а в кровле ломаного типа также и элементом каркаса для внутренней обшивки;
- Подкос или подстропильная нога — доска или брус, закрепленные под углом к опорному столбу и упирающиеся в стропило, его функцией является распределение нагрузки;
- Затяжка или ригель или схватка — горизонтально укреплённая доска, которая придаёт стропильной ферме жёсткость, выполняя функцию распора;
Схема стропильной системы двухскатной крыши
- Прогон — дополнительный горизонтальный брус для укрепления стропильной конструкции, может быть:
- коньковым, расположенным по линии соединения стропильных ног или коньку;
- боковым, который фиксирует линию в середине ската.
- Кобылка — доска, используемая для удлинения стропила и формирования свеса кровли;
- Обрешётка — доски, закреплённые на внешнем торце стропил и им перпендикулярно, служит основой для крепления внешнего покрытия.
Макет обрешетки крыши
Расположение ключевых элементов определяет тип стропильной системы двухскатной крыши, который может быть:
- наклонным, предполагающим установку центральной опоры на которой происходит крепление стропильной пары;
- висячим, при котором деревянная стропильная ферма формируется посредством затяжек и подкосов и устанавливается на крышу в готовом виде;
- комбинированным, сочетающим в себе оба способа крепления стропил.
Два основных вида стропильной системы
При планировании строения кровли необходимо учитывать, что при устройстве тёплой крыши потребуется кровельный пирог, то есть материалы для утепления и изоляции, а также элементы их крепления. После составления основного чертежа с расположением элементов необходимо проставить размеры по всем рёбрам конструкции. При этом необходимо учитывать спецификацию пиломатериалов, которые планируется использовать.
- Детализация узлов соединения элементов. Для определения потребности в крепёжных и соединительных материалах, а также для обозначения способа крепления необходимо выполнить чертежи узлов соединения элементов стропильной системы. На основании этих данных составляется спецификация по элементам крепления, включая их характеристики и количество.
Виды крепежных элементов для стропил
Узлы крепления стропил из пиломатериалов
- Конфигурация элементов конструкции. На основании схемы стропильной системы рекомендуется составить подробную спецификацию с прорисовкой каждого элемента конструкции. Данный чертёж-спецификация должен отражать:
- характеристики используемого пиломатериала;
- размеры каждой детали;
- конфигурацию элемента с отметками мест замковых запилов.
Данная информация будет служить основанием, как для закупки материалов, так и для их комплектации при монтаже.
Пример комплектации элементов конструкции при монтаже
Комплектация кровельного покрытия. По факту всех проведённых расчётов составляется план кровли и вычисляется необходимое количество кровельного покрытия требуемого типа, подборных элементов, а также составляющих кровельного пирога при необходимости.
Комплект чертежей и материалов, полученный в результате проведения вышеуказанных действий, будет служить рабочей документацией при строительстве.
Варианты конфигурации кровельного покрытия
Виды стропильных систем, преимущества и недостатки шатровой крыши
Таблица. Основные виды шатровой стропильной системы.
Тип шатровой стропильной системы | Краткие характеристики |
---|---|
Висячая | Стропила упираются на балки чердачного перекрытия или специальные элементы, для обеспечения устойчивости необходимо устанавливать дополнительные стяжки и распорки. Используется для домов с большими размерами, а подпорки применять нельзя. Такие крыши значительно уменьшают свободное чердачное пространство. |
Наслонная | Нагрузка распределяется только между вертикальной опорой и мауэрлатом. Применяется для небольших по площади зданий. |
Применение наслонных и висячих стропильных ног
Преимущества шатровой стропильной системы
Отсутствие фронтонов улучшает внешний вид строения и немного уменьшает его сметную стоимость. Кроме того, нет надобности выполнять дорогостоящие работы по заделке фронтонов, увеличивать нагрузку на фундамент и т. д.
На конкретное положение дома не оказывает влияние роза ветров в регионе. Шатровая стропильная система имеет одинаковую ветровую устойчивость вне зависимости от пространственного положения.
Более равномерный прогрев чердачного пространства в любое время суток. Площадь обогреваемых солнцем скатов почти одинаковая.
Равномерный отвод талых и дождевых вод со всей площади строения
Это очень важно для домов, расположенных на небольших по площади загородных участках.
Преимущества и особенности шатровых крыш
К недостаткам следует отнести сложность в изготовлении стропильной системы. Шатровая крыша имеет большое количество различных узлов и элементов, каждый из которых может оказать негативное влияние на показатели устойчивости. Еще один недостаток – сложности в переоборудовании чердачных помещений под жилые, такие варианты стропильных систем крайне редко применяются под мансарды. Иногда к недостаткам причисляют увеличенный расход кровельных материалов, но это зависит не столько от особенностей стропильной системы, сколько от профессионализма кровельщиков.
Мауэрлат
Расчет стропильной системы
Монтаж вальмовой стропильной системы должен начинаться с расчетов параметров конструкции и чертежа. Основной целью этого мероприятия является выбор правильных материалов, способных нести вес всех материалов, нагрузку ветра и осадков. Главные величины, которые необходимо узнать для построения вальмовой кровли, это угол скатов и высота конька крыши.
Расчет угла наклона скатов и высоты конька
Угол наклона стропильной системы крыши может находиться в пределах 20-60°. Однако, угол меньше 35° не позволит создать под кровлей помещение с достаточной высотой потолка. Поэтому наклон крыши в 20-35° подойдет для хозяйственных построек.
Крыши жилых домов целесообразно устраивать под углом 40-60°. Выбор конкретной величины зависит от погодных условий региона. При снежных зимах лучше выбрать более острую конструкцию – снег с ее скатов будет лучше сходить. При больших ветреных нагрузках кровлю лучше делать более пологой, для избежания ее переворачивания.
Чем больше угол наклона кровли, тем сложнее ее схема и больше расход материалов на ее возведение.
Вычисление угла наклона и высоты конька, которые находятся в прямой зависимости друг от друга, возможно двумя способами:
- Если угол наклона выбран заранее: высота конька вычисляется как величина тангенса угла умноженной на половину ширины кровли;
- При заданной высоте конькового бруса: угол наклона равен высоте коньке, умноженной на 2 и поделенной на ширину здания.
Длина стропил
Размеры всех типов стропил вычисляются с применением теоремы Пифагора: квадрат гипотенузы равен сумме квадратов катетов. Остается разобраться какие значения элементов стропильной системы в каждом конкретном случае будут катетами, а какие гипотенузой.
- Центральные стропила выполняют роль гипотенузы в треугольнике с катетами, равными высоте коньковой балки и половине ширины крыши. Промежуточные стропила, расположенные на трапециевидном скате, имеют такую же длину;
- Величина центральных вальмовых стропил зависит от расположения конька. Как правило, конек равноудален от всех трех стен;
- Для нахождения длины угловых стропильных ног необходимо выбрать треугольник, в котором данный элемент является гипотенузой, а катетами являются центральная вальмовая стропильная нога и половина размера кровли;
- Для вычисления длины укороченных стропил необходимо знать шаг стропил.
Расчет шага стропильной системы
Расстояние между стропилами зависит от ширины дома и планов на подкровельное пространство.
Чем длиннее стропильные ноги, тем короче и шаг.
При планировании теплой комнаты шаг системы будет зависеть от выбранного утеплителя, так как он поставляется в определенных размерах:
- Минеральная вата подразумевает расстояние в 58 см;
- Пенополистирол требует шага в 60 см;
- Полиуретановая пена может использоваться при любом шаге.
На выбор шага влияет и наличие мансардных окон: расстояние между стропилами должно быть на 5-6 см больше ширины оконного проема.
Выбор сечения стропил
В зависимости от полученных данных выбирается материал для стропил. В любом случае предпочтительнее выбрать доски и брусья из хвойных пород деревьев, с влажностью не больше 22% без сучков и трещин. Все деревянные элементы будущей кровли должны быть обработаны специальным антисептиком для защиты древесины от гнили и вредителей.
Сечение стропил находится в зависимости от расстояния между ними и длины пролетов. Приведем общие сведения, рассчитанные для шага в 90 см:
- Длина стропильной ноги менее 3 м – сечение 50*150 мм;
- Менее 4 м – 50*200 мм;
- Менее 5 м – 75*175 мм;
- Менее 6 м – 75*200 мм.
При увеличении шага данные значения будут увеличиваться. Все усиливающие элементы всегда берутся большего сечения. Угловые стропила изготавливаются сдвоенными, так как несут гораздо большую нагрузку, чем остальные.
Площадь кровли
Схема кровли при своем создании требует и учета площади кровли и веса кровельного материала. Площадь вальмовой конструкции складывается из площадей своих простых фигур (треугольник и трапеция). Для расчета площади последней удобнее разбить ее на составные части (квадрат или прямоугольник и примыкающие к нему треугольники).
Расчет площадей фигур происходит по простым геометрическим формулам: площадь треугольника как половина основания, умноженная на высоту фигуры, площадь прямоугольника как произведение его двух сторон. Так как ранее размеры всех элементов системы уже были найдены, этот шаг не вызовет никаких затруднений.
Данные о площади позволят купить необходимое количество кровельного материала (не забудьте прибавить к полученному числу 15% для запаса) и вес кровли. От последнего значения также будут зависеть сечения элементов стропильной конструкции.
Как сделать четырехскатную крышу дома своими руками?
Возведение конструкции четырехскатной крыши своими руками, чертежи и фото, изложенные в Интернете, помогут в данном вопросе, является трудоемким, но выполнимым процессом, который требует правильных расчетов и определенной последовательности действий.

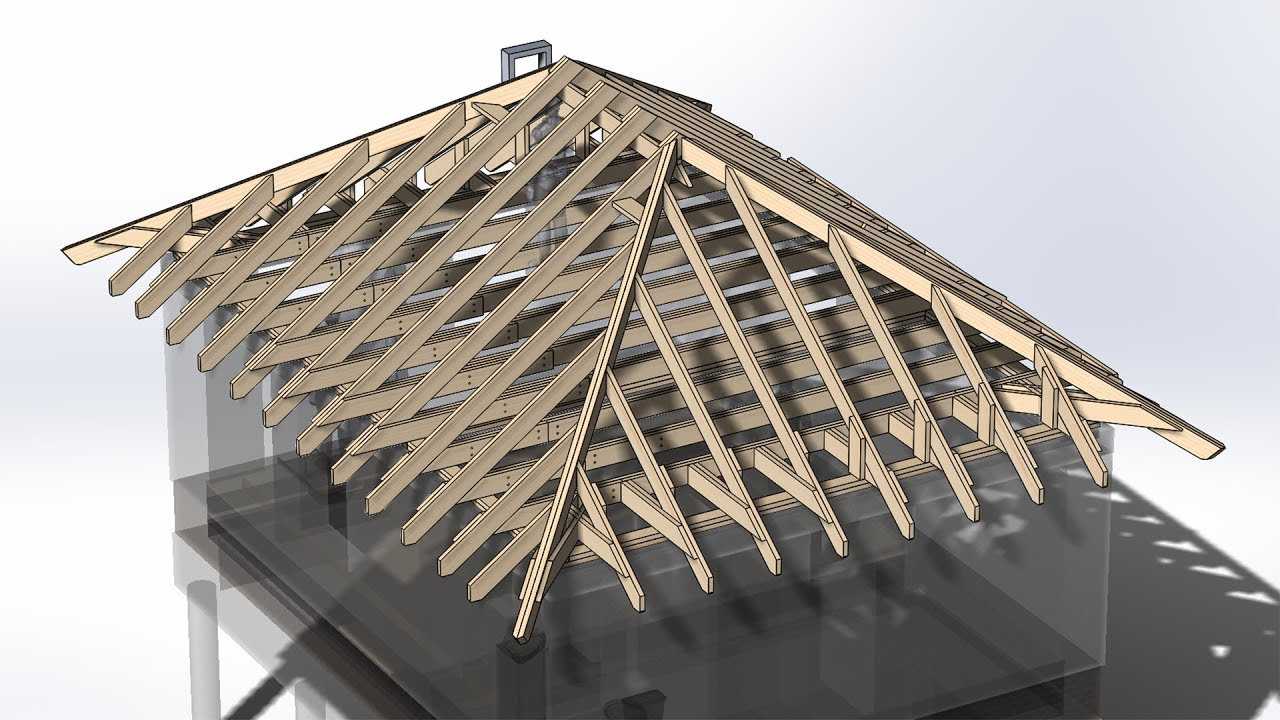

Схема стропильной системы четырехскатной вальмовой крыши
Стропильная система кровли является мощным и прочным каркасом, способным выдержать все нагрузки кровли, в том числе кровельного пирога и кровельного покрытия. Надежность и прочность кровли зависит от правильного и точного расчета нагрузки на стропильную систему.
Она должна выдерживать постоянные и временные воздействия. К постоянным относится вес крыши, вес всех элементов стропильного каркаса, масса кровельного пирога. К временным воздействиям можно отнести влияние окружающей среды, вес рабочих и техники при выполнении ремонтных работ на кровле.
Имея перед собой схему стропильной системы, можно приступать к возведению деревянного каркаса. Для начала необходимо установить основные элементы конструкции, на которые крепятся стропильные ноги.
Монтаж конструкции стропильной системы своими руками начинается с обустройства основания для будущего каркаса. Для этого устанавливается мауэрлат, который возводиться по периметру верхнего ряда несущих боковых стен. Далее следует установить лежень для коньковой опоры и смонтировать вертикальные стойки. Они должны располагаться строго под углом 90 град. Малейшие отклонения могут привести к деформации всей конструкции. Шаг стоек составляет не более 2 м. На стойки необходимо закрепить балку конька, сечение которой подбирается с учетом нагрузки центральной части стропильного каркаса.
Для того чтобы конструкция была прочной, необходимо проверять правильность угла размещения стропил на мауэрлате

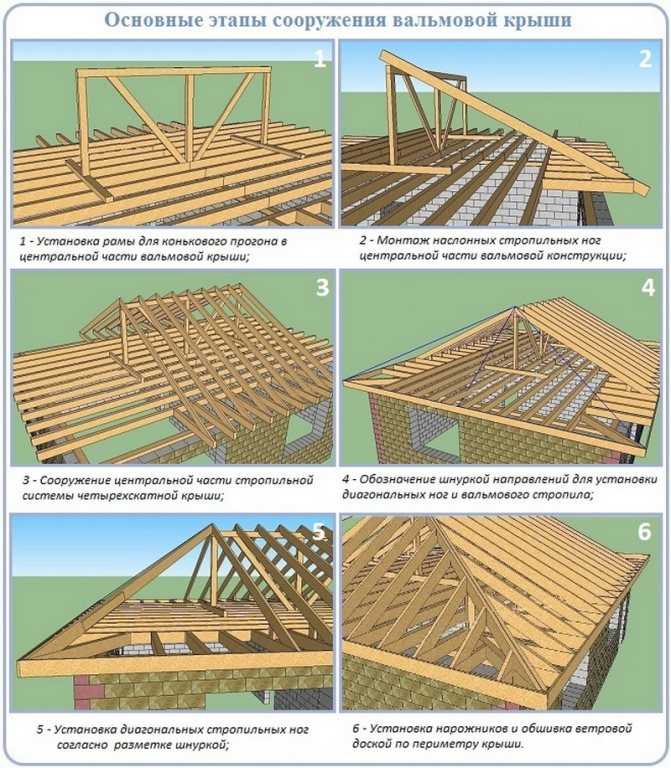

Далее на основании чертежа стропильной системы следует приступить к установке стропильных ног в следующей последовательности:
- монтаж диагональных стропил, нижняя часть которых крепится к мауэрлату способом врубки;
- установка центральных стропил;
- монтаж угловых стропил, которые крепятся к диагональным брусьям;
- установка затяжки, которая используется для закрепления ног у конька;
- монтаж центральных стоек, которые одним концом крепятся к коньку, а другим – к затяжке (ригелю);
- установка подкосов, которые закрепляются на стропильной ноге и ригеле;
- монтаж шпренгеля, одна часть которого крепится к мауэрлату, а другая – к стропильной ноге.

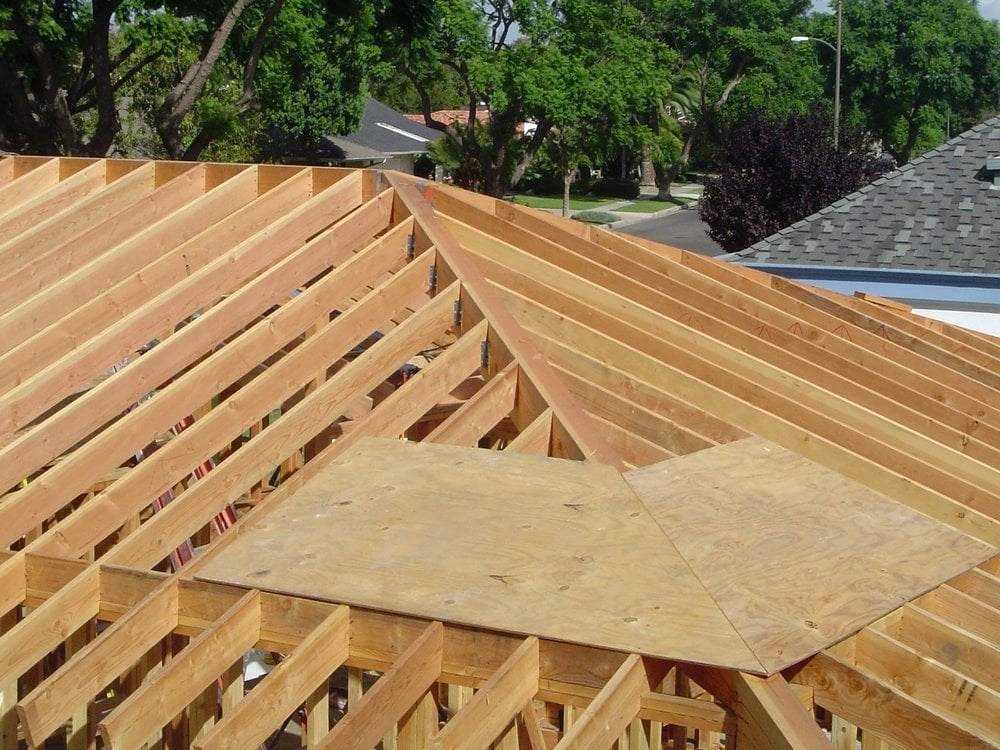

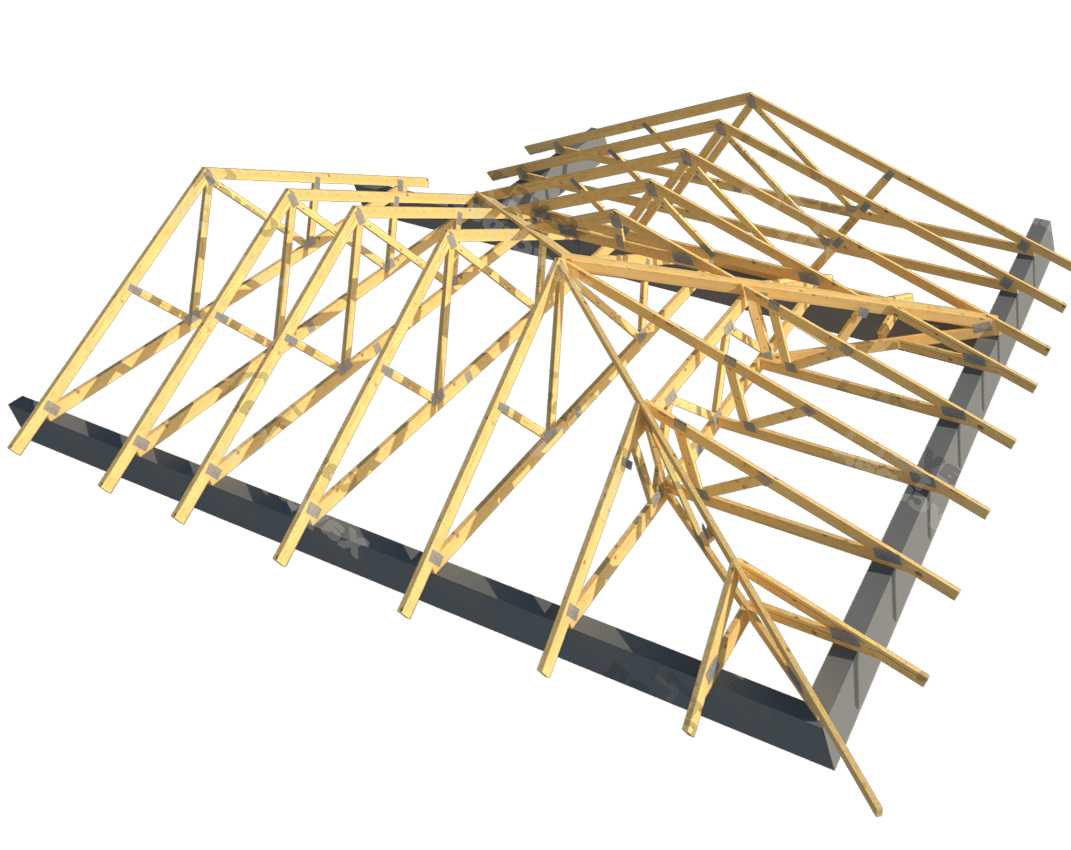

Схема устройства стропильной системы четырехскатной вальмовой крыши
После этого выполняется монтаж обрешетки. Затем осуществляется укладка кровельного пирога. Он состоит из гидроизоляционного, теплоизоляционного и пароизоляционного слоя. Далее следуют работы по наружному покрытию кровли выбранным кровельным материалом с соблюдением особенностей его укладки.
Если нет возможности самостоятельно выполнить работы, можно воспользоваться услугами специалистов по выполнению монтажа стропильной системы, цена которого зависит от сложности конструкции, общей площади кровли, вида кровельного покрытия, высоты здания, конфигурации кровли и места расположения объекта. Цена за м2 монтажа стропильной системы стартует от 400 руб.
Классический вариант четырехскатной крыши является простой конструкцией, но все же требует знаний строительства и точных расчетов
Монтаж кровельного пирога
Кровельный пирог четырехскатной крыши состоит из нескольких слоев, уложенных в определенной последовательности. Он устанавливается на стропильный каркас, и состоит из таких слоев:
- пароизоляционного слоя в виде защитной пленки, препятствующего проникновению в подкровельную систему влаги из помещения;
- теплоизоляционного слоя в виде утеплителя, укладываемого в пространство между стропилами;
- гидроизоляционного слоя в виде специального материала, препятствующего попаданию влаги в помещение;
- обрешетки в виде досок, к которым монтируется кровельное покрытие.
Гибкая черепица в виде покрытия позволяет максимально экономно использовать кровельный материал, без существенных отходов
Обрешетка в виде деревянных брусьев сечением 50x50 мм поперечно крепится гвоздями к стропильным ногам сплошным слоем или с определенным шагом в зависимости от кровельного покрытия. Далее к обрешетке крепится пароизоляционная плетка внахлест при помощи степлера. Монтаж утеплителя осуществляется в межстропильное пространство. Далее крепится гидроизоляционный слой, технология монтажа которого схожа с пароизоляционным слоем.

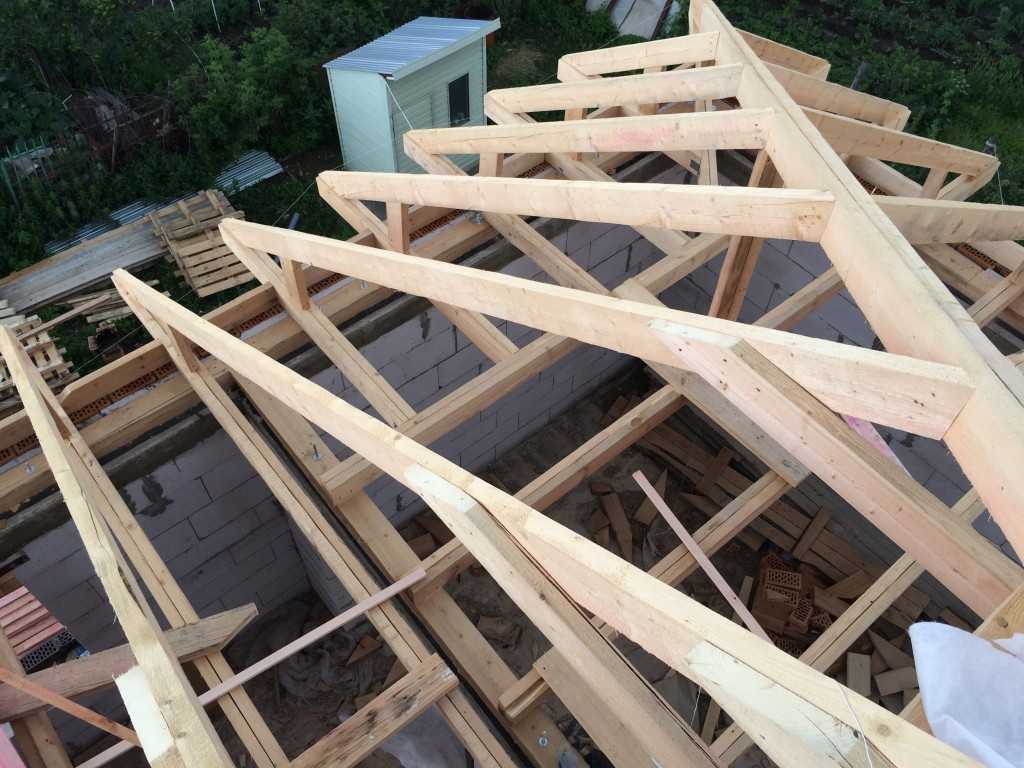

Стропильная система четырехскатной вальмовой крыши своими руками
Сложное устройство стропильной системы вальмовой крыши отпугивает начинающих мастеров от ее создания своими руками. Однако, такой способ перекрытия прекрасно подходит для частных домов небольшого размера в европейской стилистике. Чтобы качественно выполнить монтаж вальмовой кровли своими руками следует провести подготовительную, проектную детальность: выполнить расчет, составить чертеж и нанести разметку. Для этих процессов необходимы базовые знания о строении стропильного каркаса, строительные нормы по выбору угла наклона кровельных скатов.
Состав стропильных ферм
Стропильная система выполняет функции опорного каркаса, на котором лежит основной вес кровли. Ее основной элемент – стропильные ноги, вальмовая кровля насчитывает 4 различных разновидности стропил:
- Диагональные (угловые) стропила. Конструкция стропильной системы вальмовой кровли имеет 4 угловых стропильных ноги. Они продолжают коньковый брус, соединяя его с углом торцевой стены. За счет угловых стропил формируется вальмовый скат, их длина превышает аналогичный параметр рядовых. Так как диагональные ноги несут на себе вес кровельного материала вальм, а также к ним осуществляется крепеж нарожников и торцевых рядовых стропил, для изготовления требуются доски сечением 100х150 мм или сдвоенные обычные, 50х150 мм. Иногда стандартная длина пиломатериалов меньше необходимой, в таком случае требуется изготовление своими руками наборных ног, составленных из элементов. Расчет длины диагональных ног выполняют с применением специального коэффициента, путем умножения на длину рядового стропила.
Залог надежности стропильной системы – элементы одинакового сечения, изготовленные из одного и того же материала, исключение составляет лишь диагональные стропила, сечение которых должно быть толще.
Опорные конструкции
Конструкция стропильных ног не позволяет им самостоятельно выдерживать вес кровли, подспорьем в этом деле им служат дополнительные опорные элементы:
Мауэрлат. Мауэрлатный брус укладывают на верхний пояс сооружения. У бревенчатого и брусового дома роль мауэрлата играют верхние венцы, укрепленные анкерными болтами. В кирпичных или газосиликатных постройках требуется монтаж мауэрлата своими руками на цементную армированную стяжку
Очень важно рассчитать места крепления бруса так, чтобы они не совпадали с расположением стропил. Прочность мауэрлата снижается с каждым отверстием, проделанном в нем, поэтому нужно делать лишь те, что определил расчет
Расчет составляющих стропильной системы основывается на весе кровли, размерах перекрываемого здания и величине сечения исходного материала.
Вычисление основных параметров системы
Специальные компьютерные программы облегчают вычисления параметров стропильной системы, однако расчет достаточно прост, так как основывается на тереме Пифагора о прямоугольных треугольниках. Схема вычислений выглядит так:
- Первым делом своими руками измеряют ширину и длину перекрываемого сооружения. Необходимо использовать для измерений одну рулетку, каждый замер производить по два раза, чтобы избежать ошибок. На основе полученных данных составляют схематичный чертеж.
Расчет состава стропильной системы не только позволит закупить необходимое количество строительного материала, но верно определить объем фундамента, однако, учтите, кровельный материал нужно приобретать с запасом 15-25% на нахлест и подрезку.
Результатом вычислений должен стать подробный чертеж и упрощенная схема для нанесения разметки. Четырехскатная крыша может строится по готовым проектам, если использовать стандартный угол наклона.
«Золотые» правила кровельщиков
Опытные мастера-кровельщики говорят, что стропильная система крыши с торцевыми вальмами не сложнее двухскатной, если соблюдать «золотые» правила, которые сформировались за долгие годы работы:
- Использовать для изготовления стропил доски и брус одного сечения, то есть стропила и коньковый прогон выполнять из доски 50х150 мм, мауэрлат и лежень из бруса 150х150 мм.
- Выполнять расчет до начала работ по установке кровли, основываясь на неоднократно проверенных измерениях.
- Узлы стропильной системы должны быть отражены в проектной документации и проверены расчетом нагрузок.
- Выбирать сечение стропил нужно в соответствии с длиной, весом кровельного материала и перекрываемой площадью.
- Своими руками монтаж выполняют с помощью подсобника, длинные, тяжелые диагональные стропила сложно установить в одиночку.
О конструкции вальмовой крыши
Конструктивно почти все разновидности этого типа кровли имеют общие черты. Пропорции, угол наклона, расположение элементов балочной системы – вот то, что делает окончательный облик различным.

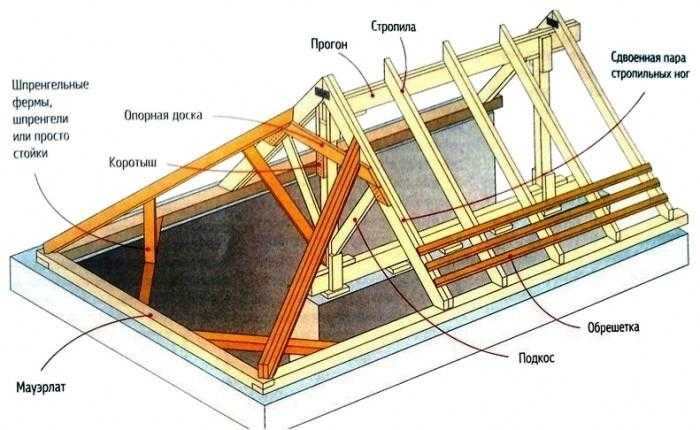

Выделяют основные детали устройства вальмовой крыши:
- мауэрлат – обвязка несущих стен строения, обычно в виде бруса большого сечения, прочно прикрепленного к кладке или панелям стены. На него опираются все балки кровли;
- шпренгель – угловые распорки мауэрлата, усиливающие раму и делающие конструкцию в целом более жесткой и менее восприимчивой к нагрузкам;
- прогон (коньковый прогон, конек) – «хребет» кровли, несущая балка, на которую опираются стропила;
- стойки – вертикальные связи между поперечными балками, усиливающими мауэрлат, и коньковым прогоном. Передают нагрузку от веса кровли и внешних воздействий (осадков, ветра) на несущие конструкции здания;
- диагональные (накосные, косые, центральные) стропила – балки, формирующие и ограничивающие форму скатов кровли. Попарно вместе с мауэрлатом они образуют треугольники (вальмы), попарно с мауэрлатом и коньком формируют трапецивидные скаты. На диагональные стропила опираются укороченные, поддерживающие боковые части крыши;
- промежуточные стропила или просто стропила – наклонные балки, опирающиеся на конек и мауэрлат и образующие несущую часть трапециевидных частей крыши. В треугольных элементах полноразмерное стропило обычно одно или – для полувальмовых кровель – два-три;
- нарожники или укороченные стропила – как понятно из названия, балки с уменьшенной длиной. Они опираются на мауэрлат и диагональные стропильные детали;
- подкосы – усиливающие элементы конструкции, устанавливаемые наклонно. Поддерживают стропила, предупреждают их изгиб при значительной длине и/или нагрузках, малом сечении балок. Использование подкосов не обязательно при небольших размерах строения;
- кобылка – продолжение стропила, удлиняющий его элемент меньшего сечения. Используется для расширения свеса крыши.
Поверх укладывается обрешетка. Выбор шага, сечения и формы доски зависят от того, какое утепление и какой кровельный материал планируется использоваться для кровли.
Как видно на иллюстрации, расположение стропил для полувальмовой кровли немного отличается, но обрешетка точно так же укладывается поверх стропил с выбранным шагом.
Важно: в особенно ответственных зонах стропила могут быть сдвоенными. Это обычно относится к диагональным и центральным.
«Золотые» правила кровельщиков
Опытные мастера-кровельщики говорят, что с торцевыми вальмами не сложнее двухскатной, если соблюдать «золотые» правила, которые сформировались за долгие годы работы:
- Использовать для изготовления стропил доски и брус одного сечения, то есть стропила и коньковый прогон выполнять из доски 50х150 мм, мауэрлат и лежень из бруса 150х150 мм.
- Выполнять расчет до начала работ по установке кровли, основываясь на неоднократно проверенных измерениях.
- Узлы стропильной системы должны быть отражены в проектной документации и проверены расчетом нагрузок.
- Выбирать сечение стропил нужно в соответствии с длиной, весом кровельного материала и перекрываемой площадью.
- Своими руками монтаж выполняют с помощью подсобника, длинные, тяжелые диагональные стропила сложно установить в одиночку.
Баня с вальмовой крышей
Крыша жилого дома
достаточно сложны в монтаже, однако, отсутствие фронтонов делает ее надежной защитой от холода, порывистого ветра и дождя.
Как сделать деревянные стропильные конструкции кровли скатных крыш: Монтируем узлы сами +Видео и Чертежи
В малоэтажном строительстве для выпуска деревянных стропильных мансард используют, как правило, пиломатериалы древесины хвойных пород.
Для различных элементов и деталей стропильной деревянной системы применяют дерево определенного типа и сорта. При применении пиломатериалов в стропильно-балочной системе нужно учесть следующие свойства и показатели дерева: прочность на изгиб, сжатие, скалывание, плотность дерева и его влажность.
Деревянные стропильные конструкции обязательно должны соответствовать специальной степени огнестойкости помещения. Они в обязательно порядке должны быть обработаны специальными огнезащитными средствами и пропитками.
Существует огромное множество разнообразных вариантов и элементов устройства деревянных стропильных конструкций. Существуют следующие виды стропильных конструкций: наслонные или висячие стропила, комбинированные, с затяжкой, и др. Самыми популярными стропильными конструкциями считаются наслонные и висячие.
Наслонные деревянные стропильные конструкции
Наиболее дешевые из известных типов стропил. Применяются в том случае, если между всеми опорами расстояние не более 6 метров.
Установку их осуществляют в зданиях и помещениях со средней несущей стеной либо столбчатыми промежуточными опорами, опирая концы при этом на внешние стены дома, а среднюю часть – на внутренние стены либо опоры.
Наслонные деревянные стропильные системы выпускаются с разным количеством стоек — это позволяет существенно увеличить ширину всего пролета здания или помещения.
Конструкция крыши
Рассмотрим их варианты:
Для мансард обычно выбирают деревянные стропильные системы без средних опор, это делается для того, чтобы внутренняя планировка помещения не была в зависимости от расположения данных опор. При одинаковой ширине здания крыша с наслонными деревянными стропилами может получиться более легкой если сравнивать с прочими стропильными системами.
Висячие деревянные стропильные конструкции
Их используют для пролетов крыш 6–12 м без дополняющих опор. К висячими стропилам крепят чердачное перекрытие. Если пролет больше 6 метров, то между верхними концами стропильных ног крепят вертикальный брус.
Чтобы избежать провисания всей конструкции к нижнему концу бруса при помощи хомутиков из полосовой стали крепят горизонтальную затяжку для опоры балок всего чердачного перекрытия. Если пролет до 12 м, то в конструкцию стропил вводят подкосы, которые уменьшают расчетную длину всех стропильных ног.
Висячие деревянные стропила работают как на сжатие, так и изгиб.
Виды конструкции вальмовой крыши
Итак, давайте разберемся, каких типов и подтипов сегодня строят вальмовые крыши:
- Вальмовая. Это традиционная четырехскатная крыша с треугольными скатами со всех торцевых сторон.
- Крыша, у которой вальма не доходит до карниза, называется полувальмовой.
- Шатровой называют вальмовую крышу, у которой одинаковые треугольники соединены вместе одной верхней точкой. К слово, когда-то на Руси поголовно строили именно такие крыши.
- Крестообразная вальмовая крыша – более редкий вид ввиду дороговизной исполнения и высокой трудоемкостью работ. Обычно ее строят на домах со сложной планировкой или отдельно только над входными дверьми.
Разобраться подробнее вам поможет наша схема:
Как мы уже говорили, если вальма не доходит до карниза, кровля называется полувальмовой. Как раз в этих местах ставят слуховые окна, чем полностью решается проблема необходимости в наклонных мансардных окнах. Но по сложности и по стоимости сооружения полувальмовая крыша выше других.
Самый простой пример вальмовой крыши (вполне эстетичный, заметим), это крыша треугольной формы. Все скаты здесь имеют одинаковый размер, и все углы равнозначны. Если вам подходит такая высота и конструкция, тогда отдайте предпочтение именно этому варианту – вы избежите множества подводных камней и нюансов!
Единственный момент: вальмовая крыша в ее классическом варианте плоха тем, что у нее нет вертикальных плоскостей и мансардные или чердачные окна приходится располагать на наклонных стенах. В итоге такие элементы становятся самыми незащищенными в плане протечек во время дождя.
