Работа ручным фрезером по дереву: видео-уроки

Фигурная резьба и изготовление поделок

Обычно для фигурной резьбы по дереву используют пазовые галтельные и пазовые прямые фрезы. Резьба по дереву ручным фрезером происходит следующим образом:

установите в агрегат галтельную пазовою фрезу небольшого диаметра;
нанесите на заготовку рисунок (можно использовать трафарет);

обведите нанесенный узор черным маркером (не спиртовым);

пройдите по нарисованным линиям галтельной фрезой, выставив глубину погружения 3-4 мм;

далее, следует сменить галтельную фрезу на прямую пазовую и выбрать всю внутреннюю часть узора;

после окончания фрезеровки полученный узор следует вышлифовать наждачной бумагой и покрыть лаком.

Таким же способом делается объемная фигурная резьба по дереву. Только выбирается фрезой не узор, а фон вокруг него. Доводка орнамента производится уже бормашиной или мини-дрелью (гравером).

Также с помощью фрезера производится не только поверхностная резьба по дереву, но и ажурная сквозная (прорезная) резка фанеры, тонких мебельных щитов, плит из МДФ. На следующем рисунке показан прорезной узор, сделанный фрезером на фанере.

Обработка фанеры производится обычными фрезами по дереву.

Используя вышеописанные приемы работы, можно вырезать фигурные элементы для беседок, кухонных фасадов, дачной мебели и т.д.

Фигурной резьбой по дереву можно украшать различные поделки из дерева. Например, шкатулки, нарды, делать вывески для различных заведений.

Фрезер также применятся, если требуется сделать балясины, украшенные витой или прямолинейной резьбой. Для фрезерования прямолинейных пазов, используют специальное приспособление, которое легко сделать своими руками.

Процесс фрезерования балясины происходит следующим образом.

В агрегат устанавливается галтельная пазовая фреза с подшипником.
Чтобы заготовка не проворачивалась, она фиксируется винтом. Он должен войти в одно из отверстий диска с закрепленной на нем балясиной.
Далее, инструмент опускается так, чтобы упорный подшипник находился слева или справа от заготовки и чуть ниже ее центра. Но фреза должна находиться точно по центру детали.
После позиционирования оснастки агрегат включается и проводится выработка закругленного паза (подшипник ведет инструмент, повторяя все формы балясины).
На следующем этапе фрезер уводится в сторону, отпускается фиксирующий винт, и диск поворачивается так, чтобы фиксатор попал в следующее отверстие.
После фиксации заготовки снова проводится продольная выборка паза. После каждого прохода фрезы необходимо поворачивать заготовку на 1 шаг.

На следующем фото показаны балясины с продольными пазами.

Для изготовления витых балясин потребуется уже более сложное приспособление.

Витой рисунок получается за счет поворота заготовки во время движения по ней фрезы. Вращение заготовки и передвижение фрезера на данном станке синхронизированы.

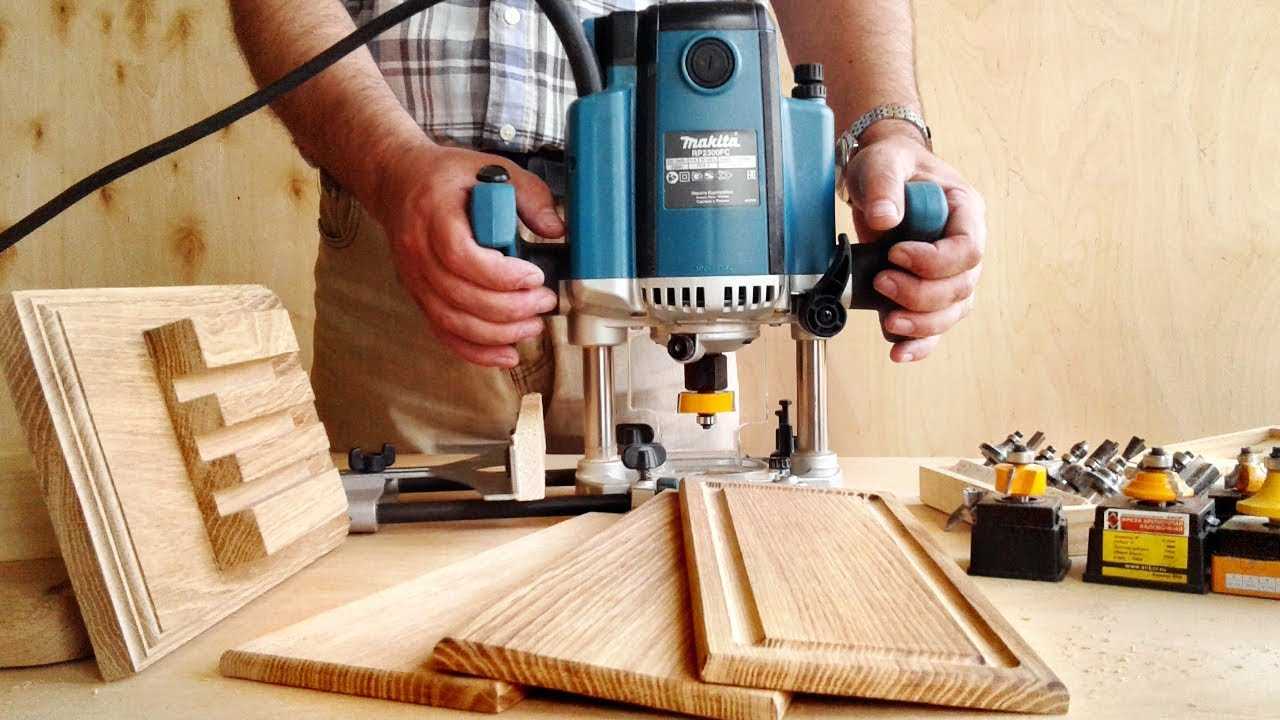

Применение электрофрезера

Работа ручным фрезером по дереву помогает осуществлять следующие столярные операции:

Обработка плоских и фасонных поверхностей, профилирование кромкой наличников, плинтусов, карнизов, штапиков.
Формирование технологических и фигурных выемок (пазов, гребней, и т.п.).
Изготовление сквозных и слепых отверстий.
Вырезание сложных деталей из дерева, их копирование.
Нанесение надписей, рисунков, узоров на поверхность (гравировка).
Врезка замков и петлей на двери.
Изготовление шипового соединения. Это сложный процесс, требующий специальных навыков, в итоге которого получается высокопрочная сборка деревянных изделий.

В зависимости от вида выполняемой работы ручным фрезером по дереву, видео-уроки которой можно посмотреть в конце статьи, понадобятся приспособления:

Фреза
Электролобзик
ДСП
Электрическая дрель и сверла
Шаблоны
Напильник
Защитная спецодежда и респиратор.

Начинающему мастеру с помощью такого инструмента под силу возвращать старую мебель к жизни, осуществлять мелкие столярные и декоративные работы с деревом по дому.

Какие работы можно делать фрезером по дереву

Пошаговые технологии работ, которые выполняются ручной фрезой по дереву: выборка пазов, заточка торцов и кромок, врезка замков, пазо-шиповое соединение.

Работы по выборке открытых и глухих пазов

Для фрезеровки в деревянной заготовке открытого паза работает такой алгоритм:

Опустить рабочую головку фрезера на нужную глубину, надёжно зафиксировав обрабатываемое изделие.
Подключить станок к электросети, запустить двигатель и приступить к фрезерованию.
После того, как фреза полностью сделает паз, её поднимают, а зажим фиксатора ослабляют.
Выключить фрезер.

Открытая выемка

По такому же принципу выбирается глухой паз, с той разницей, что работа начинается не от кромки, а от начала планируемой выемки.

Выборка глубоких пазов

Перед вырезанием в деревянной детали глубокой выемки стоит отталкиваться от основного принципа. Каждый проход насадкой фрезерного станка по обрабатываемой зоне деревянной заготовки требует выставления нового показателя глубины. При этом, в момент корректировки фрезер необходимо выключить.

Для получения ровной поверхности глубокого паза рекомендованная величина погружения – от 5 мм. А вот последний слой стоит обрабатывать при глубине до 1,5 мм.

Вырезание узкого паза

Чтобы выбрать фрезером в деревянной заготовке паз малой ширины, дополнительно используют плоское основание. Речь о фанерном листе или тонкой деревянной плите. Это приспособление закрепляется на подошве фрезеровального станка. Чтобы обеспечить движение насадки фрезера по прямой, с обеих сторон основания монтируют специальные направляющие стержни, которые должны находиться на одинаковом расстоянии от режущей насадки и обязательно на одной линии с ней. Также стоит убедиться, что стержни равномерно прижимаются к боковинам обрабатываемой деревянной заготовки.

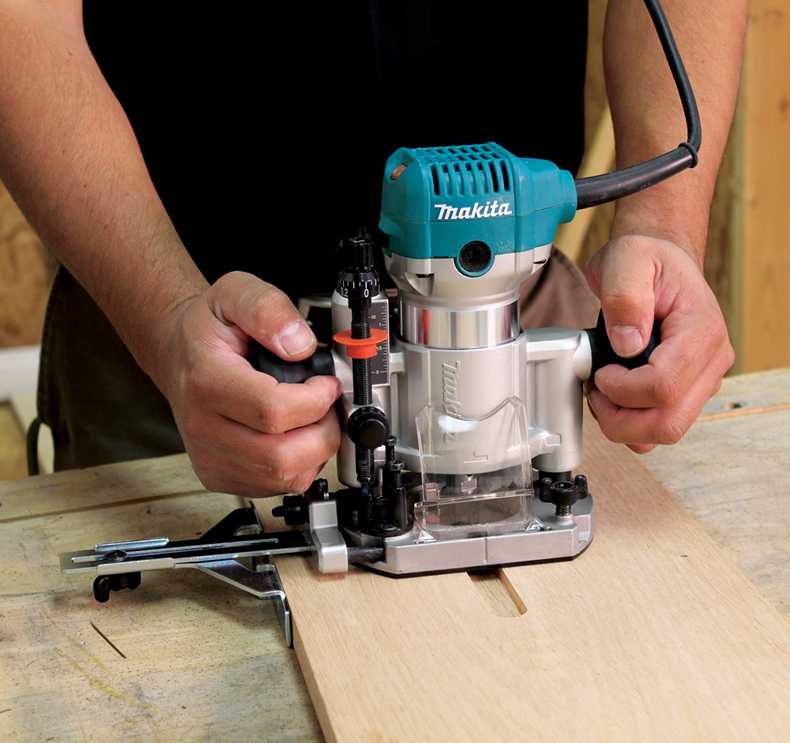

Помощь основания с направляющими стержнями

Сделать заточку торца

Чтобы правильно обработать фрезером торцевую сторону деревянного изделия, достаточно соблюдать два принципа:

Сначала выполняют пологий срез. Ручным фрезерным станком ведут по направлению движения режущей насадки. Эти действия позволят получить на торцевой поверхности равномерное снятие слоя дерева.
Чтобы очистить торец, фрезер ведётся против направления вращения режущей насадки.

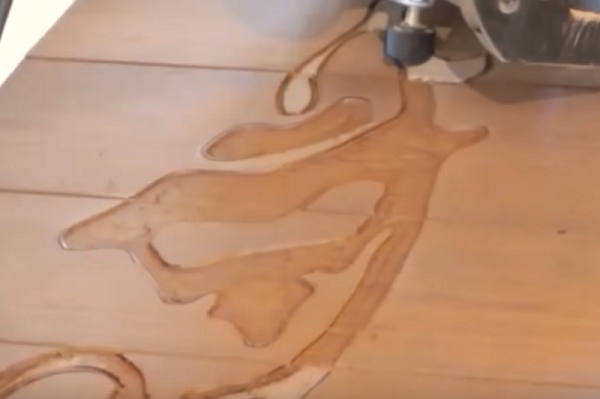

Как сделать декоративную отделку

Благодаря хорошей податливости древесины на этом материале мастера могут фрезеровать рисунки и узоры разной сложности и формы.

Декоративная отделка

Кроме ручного фрезерного станка по дереву, в работе требуются несколько вспомогательных инструментов:

тиски;
стамеска;
лобзик.

Работы по выпиливанию декоративной отделки фрезером по дереву состоят из трёх основных стадий:

Перенос на деревянную поверхность изображения так, чтобы оно хорошо отпечаталось. Вариант – использовать трафарет, обводя контуры узора чёрным маркером без содержания спирта.
По этим контурам водят фрезером, достигая желаемого рисунка.
Послойное снятие дерева даёт изображению больше объёмности.

Работы по врезке замков

С помощью ручного фрезера по дереву можно также вырезать пазы под будущий замок. Эта процедура выполняется в следующей очерёдности:

На инструмент требуется установить прямую пазовую фрезу диаметром на 0,5 мм больше, чем планка замка.
Задать глубину погружения 3 мм.
Закрепить на подошве станка параллельный упор.
Пластину замка приложить к торцевой стороне двери, обвести её контур карандашом.
Найти центр кромки двери, и вдоль дверного полотна провести через него линию.
Фрезер по дереву с параллельным упором устанавливается на торец двери. Проводится центровка фрезы по размеченной линии, упор фиксируется в данном положении.

Фрезерный станок ставится на торец двери

Выполняется фрезеровка обрабатываемого участка по всей длине. В результате получится широкая выемка небольшой глубины под переднюю пластину замка.
К полученному пазу прикладывают замок и размечают начальную и конечную точки глубокой выемки.
Установить прямую пазовую фрезу по дереву диаметром, немного превышающим толщину корпуса врезного замка. Хвостовик оснастки должен быть такой длины, чтобы можно было выбрать паз глубиной на 3 мм больше высоты корпуса замка.
Зажать фрезу в цанге.
Задать с помощью регулятора глубину погружения, которая будет достаточной для вставки корпуса замка.
Выполнить сверление на установленной глубине по всей длине участка.
После проработки режущую часть стоит слегка вытянуть из паза на 1-2 мм, и выполнить несколько проходов фрезером вперёд-назад. Затем фреза вновь погружается глубже, и процедура повторяется. Это делается для получения ровных стенок и дна паза.

Готовый паз для замка

Выбор электрофрезера

Для того, чтобы фрезеровать в домашних условиях, рекомендуется выбрать универсальный инструмент, которым является электрофрезер со сменной базой – погружной и кромочной, благодаря которым он выполняет любые разновидности работ по дереву в зависимости от выбранного типа фрезы. Лучше, если он будет иметь регулировку скорости, работать с фрезой диаметром не менее 8 мм, оптимальная мощность должна составлять 800-1300 Вт

При выборе инструмента следует обратить внимание на реальную глубину погружения фрезы, от которой будет зависеть максимальная глубина получившегося паза

Самым лучшим вариантом для зажима фрезы является конусная цанга, а для выключателя – фиксирующая кнопка. Чем плавнее работа штангового механизма, тем долговечнее инструмент.

Немаловажным моментом работы электрофрезера является правильный выбор фрезы, которая состоит из цилиндрического хвостовика различного диаметра (6,8 или 12 мм) и части с режущей кромкой.

По конструкции разделяют фрезы на следующие виды:

Монолитные
Сборные
Со сменными лезвиями.

В зависимости от вида обработки, выполняемой фрезой, она также бывает нескольких разновидностей:

Пазовая фреза применяется для формирования пазов.
Профильная – для придания кромке декоративного профиля.
Кромочная и фальцевая фреза применяются для обработки краев изделия.
Галтельная – для вырезания «U»-образной выемки на изделии.
Конусная фреза скашивает кромку изделия под углом 45 градусов.
Калевочная – формирует закругленную кромку.

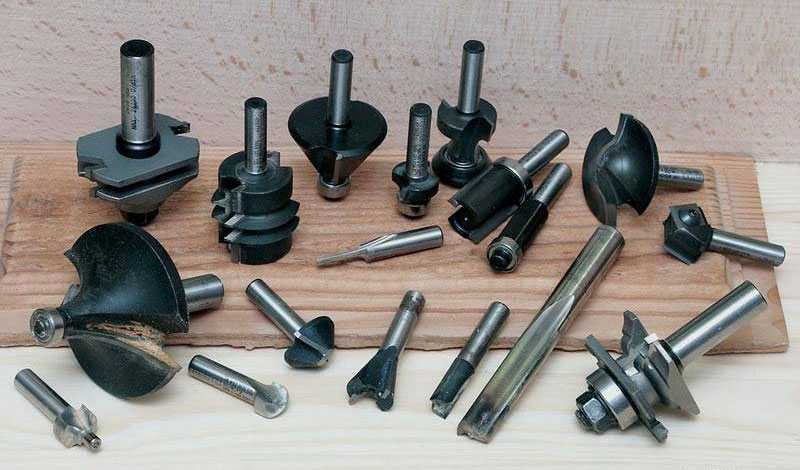

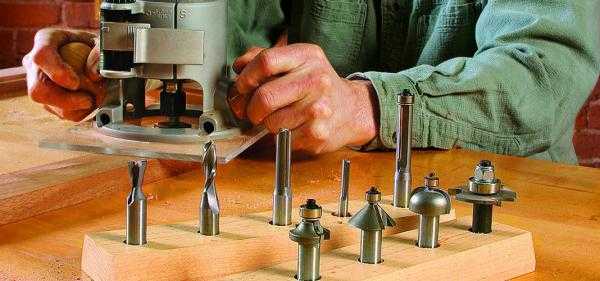

Фрезы для ручного фрезера

Фрезы — это режущий инструмент, который обрабатывает и формирует поверхность. Состоят они из цилиндрической части, которая зажимается цангами в держателе агрегата, и режущей части. Цилиндрическая часть может быть разного диаметра. Выбирайте такой, цанга под который есть в вашем аппарате. Форма и расположение ножей режущей части определяет тот вид, который получает древесина после обработки. В некоторых фрезах (для кромок) есть упорный ролик. Он задает расстояние от режущей поверхности до обрабатываемого материала.

Работа ручным фрезером по дереву предполагает наличие некоторого количества фрез. Это — малая часть того, что существует

Делают фрезы из разных металлов и сплавов. Для обработки мягкой древесины — сосны, ели и т.п. — используют обычные насадки (HSS), для жестких пород — дуб, бук и другие — из жестких сплавов (HM).

Каждая фреза имеет определенный ресурс и максимальную скорость, на которой обеспечивается нормальная работа с минимальным биением. Превышать рекомендованную скорость не стоит — это может стать причиной поломки фрезера. Также нет смысла точить фрезу, если она затупилась. Делают это на специальном оборудовании (стоимостью около 1000$), где можно задать требуемый угол заточки. Вручную ничего путного не получится. Так что затупившиеся проще (и дешевле) заменить, так как стоят они относительно немного.

Обработка кромок с использованием шаблонов

Для выполнения кромочной обработки дерева, специалисты рекомендуют использовать шаблоны. Ниже можно ознакомиться с особенностями обработки крайних частей изделия.

Если ширина детали не более длины режущей кромки

Образец надежно монтируется к столу. Фреза устанавливается таким образом, чтобы ролик мог перемещаться по шаблону, а фреза по обрабатываемой поверхности. Дальше нужно будет определиться со скоростью перемещения. После того как инструмент будет включен, нужно аккуратно передвигать его по заготовке

Можно не только тянуть аппарат для обработки дерева, но и осторожно его толкать

Ширина больше длины режущей части

После первого прохода заготовку нужно снять и выполнить повторный проход. Обработанная часть может выполнять функции заготовки. Подшипник нужно направить по обработанной поверхности. В случаях, когда режущей части вновь не хватает, следует выполнить дополнительный проход.

На заключительном этапе обрабатываемое изделие переворачивается лицевой стороной вниз. Деталь фиксируется струбцинами. Мастеру понадобится фреза с подшипником на конце, который будет перемещаться по обработанной поверхности. Таким образом, можно проводить обработку толстых деталей.

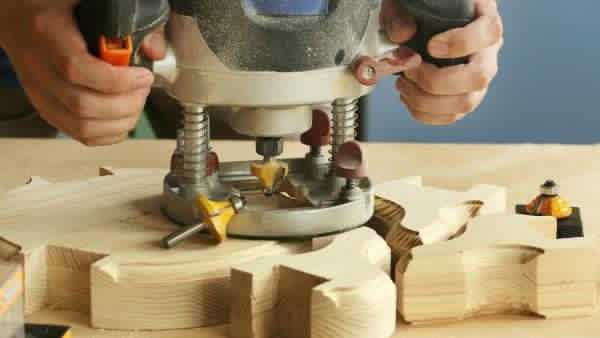

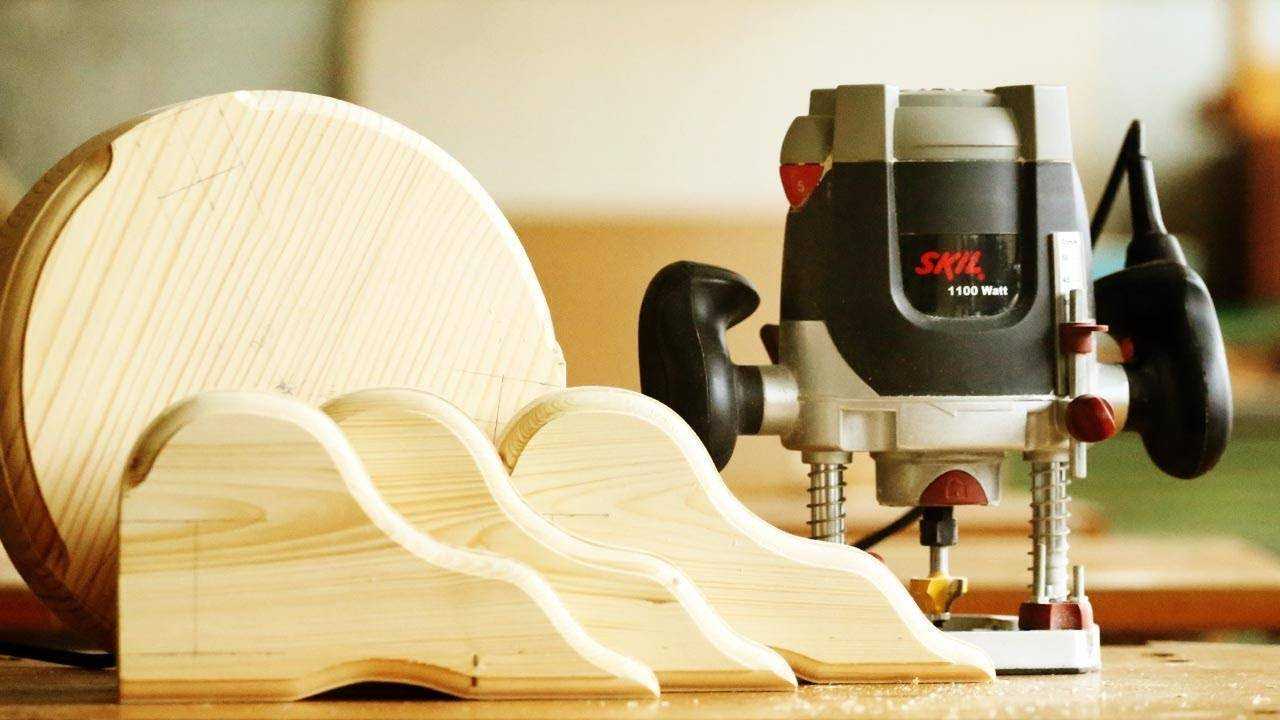

Получение фигурной и криволинейной кромки

Для того чтобы фигурная кромка получилась красивой важно хорошо обработать заготовку. На ней не должно быть трещин, скосов, неровных крайних частей

Это позволит избежать появления изъянов во время фрезерования.

Дальше выполняется чистовая обработка крайних частей, в ходе которой нужно использовать шаблоны и быть максимально внимательным.

Попутное фрезерование используется редко, только в том случае, когда возникает вероятность получения отщепы

Принципы работы с ручным фрезером

Элеткрофрезер — довольно опасная штука — вращающиеся с высокой скоростью острые режущие части могут нанести нешуточные ранения, да и летящая из-под инструмента стружка тоже. И хоть на большинстве моделей имеется защитный щиток, Отражающий основной поток стружки, защитные очки не помешают. Так что работа ручным фрезером по дереву требует внимания и концентрации.

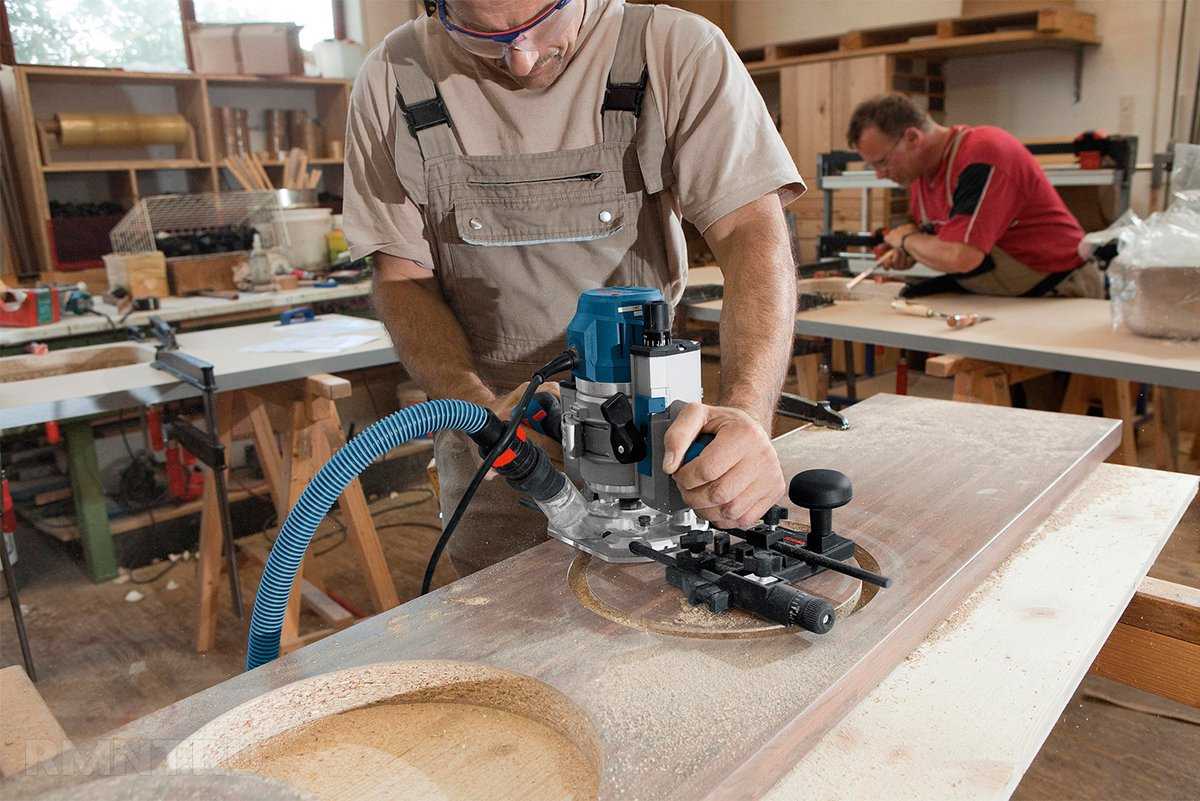

Одна из моделей — с подключенным пылесосом для удаления стружки

Общие требования

Работа ручным фрезером по дереву будет более легкой и приятной, изделия получатся нормального качества, если выполнить некоторые условия:

Фреза должна быть острой. Оценить этот параметр «на глаз» сложно, потому надо ориентироваться на рабочие моменты: если мотор сильно греется и/или обработанная поверхность не гладкая (говорят «грязная»), то фреза тупая. Ее необходимо заменить.
Обрабатываемая заготовка должна быть прочно и надежно закреплена. Ничего хорошего на прыгающей и дергающейся заготовке вы не получите.
Заготовки должны быть прочно закреплены. Лучше всего использовать струбцины
Небольшая глубина съема за один проход. Чем больше древесины вы снимаете за один проход, тем больше нагрузка на фрезу. Это ведет к снижению скорости вращения, что ее больше увеличивает нагрузку. Далее — по кругу. Потому, если необходима большая глубина обработки, лучше ее разбить на несколько проходов.
При замене фрезы необходимо агрегат обесточить. Причем не переключателем, а вынуть шнур из розетки. Это исключит возможность непроизвольного включения.

Не такие сложные требования, но их выполнение — залог хорошей работы и безопасности. Ну и основное требование — фрезер надо вести ровно, без рывков, толчков. Если ощущается сильное биение — изменяйте частоту вращения. Чаще всего ее надо уменьшить, а вообще стоит ориентироваться на рекомендации производителя (есть на упаковке).

Фрезы

Работая с упором или направляющей и используя специальную фрезу, делают пазы для установки мебельных петель. Для точного продольного позиционирования отверстий можно воспользоваться специальной шиной, позволяющей жестко фиксировать положение фрезера через стандартные промежутки длины.

Некоторые шипованные соединения получают при помощи одной фрезы (контрпрофиль не нужен).

Специальные фрезы, необходимые для изготовления переплета.

Одна из фрез (профиль) формирует кромку детали; парной (контрпрофиль) «проходят» торец сопрягаемой заготовки.

Одна из фрез (профиль) формирует кромку детали; парной (контрпрофиль) «проходят» торец сопрягаемой заготовки. Такая оснастка удобна в работе и к тому же позволяет фрезеровать криволинейные кромки.

Такая оснастка удобна в работе и к тому же позволяет фрезеровать криволинейные кромки.

Фрезы для ручного фрезера

Выбор подходящего оборудования

Ручной фрезерный станок подбирается по типу работ и планируемой нагрузке. Различают основные виды оборудования для работы по дереву:

вертикальный – верхнего типа;
ламельный;
кромочный.

Ламельный фрезер горизонтальный. Диск с зубьями по кромке перемещается параллельно подошве и вырезает пазы в боковой поверхности под плоские шпонки в сопрягаемых деталях без разметки. Использование инструмента узкое. Ламельный тип инструмента востребован в производстве мебели и строительных деревянных конструкций. Для домашней мастерской приобретается редко, если хозяин серьезно увлекается изготовлением мебели и имеет в наличии модели универсальных ручных фрезеров.

Фрезер верхнего типа универсальный для обработки дерева. Именно он способен выполнять практически все операции. В его комплект входит несколько приспособлений, позволяющих обрабатывать торцы и работать по плоскости доски. В основном это параллельный упор со штангами, фрезерные втулки и набор фрез различного типа. Первые направляют станок точно по прямой линии реза или помогают сделать ровный круг. Втулки ведут станок вдоль шаблона, повторяя его формы любой сложности.

Для выполнения пазов, выборок под замки и навесы, создание красивых кромок любой конфигурации в дереве подойдет фрезер верхнего типа.

Полезные приспособления

Большинство из них предназначены для выполнения специализированных видов обработки дерева, но есть и более простые, полезные для домашнего мастера.

Одним из подобных приспособлений является стол. Фрезер крепится снизу, режущий орган проходит сквозь отверстие и выглядывает наружу. Работа с таким столом напоминает приемы обработки деталей на стационарном станке. Можно установить упор, прижим, использовать шаблон. Преимуществом этого способа является безопасность, возможность надежного контроля заготовки.

Для копирования в масштабе используют пантограф, или копировальный кондуктор. Он может иметь довольно сложную конструкцию в виде координатного станка, или состоять из нескольких планок. На одном конце прикрепляется щуп, которым ведут по шаблону. На другом конце крепится фрезер, повторяющий все движения щупа и копирующий эталонную деталь на собственной заготовке.

Существуют и более простые виды приспособлений, например — направляющая шина. Она представляет собой прямую ровную планку с пазом, в который вставляется гребень параллельного упора. Сама шина крепится с помощью струбцин или на двусторонний скотч. Полезна при работе с деталями большой площади, множеством пазов или прочих элементов.

Приспособления для работы ручным фрезером по дереву изготавливаются самостоятельно или приобретаются в готовом виде. Заводские шаблоны как правило, сделаны из металла, долговечны и точны. Однако, цены на подобные изделия довольно высоки, что вынуждает домашних мастеров изготавливать нужные приспособления своими руками.

В видеоуроке мастер учит и показывает, что интересного можно сделать ручным фрезером:

Специальные фрезы

При выполнении декоративных выборок, например, орнаментов, шрифтов пользуются V-образными (коническими) гравировальными фрезами. При этом фрезерную машинку перемещают по разметке свободно от руки. Для сверления и выборки отверстий применяют фрезы-свёрла с упорным центром и подрезателем. Отверстия под шканты сверлят фрезами 06, 08 и 012 мм. Гнёзда под мебельную фурнитуру выбирают фрезами 015-35 мм. При работе с фрезами большего диаметра фрезерную машинку следует переключать на более низкие обороты.

С помощью некоторых фрез можно формировать два взаимно сочетающихся профиля, один из которых — ответный. Это может быть комплект из двух отдельных фрез, дополняющих друг друга («профиль-контрпрофиль»), или одна фреза, создающая свой ответный профиль при повороте заготовки на другую сторону.

Особенности изготовления

Арсенал инструментов домашних мастеров отличается огромным многообразием

Особенное внимание уделено фрезерному станку. Это устройство представляет собой оборудование, позволяющее выполнять множество операций по металлу, по дереву, по пластмассе и иным материалам. Размеры, мощность и набор функций фрезерных приборов могут различаться, но в основу каждого станка заложен стандартный принцип: неподвижно закреплённая заготовка, обрабатывается фрезой – специальным режущим инструментом с зубьями (режущими лезвиями)

Размеры, мощность и набор функций фрезерных приборов могут различаться, но в основу каждого станка заложен стандартный принцип: неподвижно закреплённая заготовка, обрабатывается фрезой – специальным режущим инструментом с зубьями (режущими лезвиями).

Имея в наличии все необходимые инструменты и материалы, умельцы в своих мастерских без труда и в короткие сроки соберут компактное устройство – самодельный фрезер. Из всех существующих видов фрезеров в домашних мастерских наибольшей популярностью пользуется вертикальный фрезерный станок. Этот инструмент имеет очень простую схему, и для его сборки используются недорогие материалы. Однако вид станка определяют задачи, которые необходимо выполнять мастеру. Существуют следующие виды фрезерного оборудования:

горизонтально расположенный инструмент;
вертикальный прибор;
копировальное с пантографом устройство.

Кроме того, следует продумать размеры и расположение станка – напольный или настольный вариант.

Обладатели любого фрезерного станка могут выполнять качественную обработку заготовок и изделий из металла и дерева. В промышленности фрезерные станки относятся к многофункциональным агрегатам. Самодельные конструкции наделены достаточным количеством операций, с помощью которых доступна качественная отделка, поэтому их также можно считать многофункциональными.
