Межэтажные перекрытия
В процессе возведения современного деревянного дома особое внимание уделяют изготовлению перекрытий. Они служат для разграничения пространства между этажами, повышают устойчивость здания, принимают на себя часть ветровых нагрузок, обеспечивают сохранение тепла в помещениях
Особенно популярны межэтажные перекрытия по деревянным балкам. Кроме безусловной экологичности, их преимуществом является снижение нагрузки на фундамент и стены, а также экономия бюджета стройки. Создание балочного каркаса требует знания основных правил выбора материала и особенностей технологии сборки.
Требования предъявляемые к деревянным перекрытиям
Согласно строительным нормам и правилам, балочные конструкции должны иметь определенный набор характеристик.
Основные из необходимых параметров:
- прочность, соответствующая предполагаемым нагрузкам;
- жесткость;
- стойкость к огню;
- шумоизоляционные свойства;
- относительная дешевизна – для предотвращения перерасхода материала его рассчитывают с помощью таблиц или специальных программ-калькуляторов.
Чтобы перекрытия по деревянным балкам были долговечными и надежными, выдерживают следующие условия:
- выбирают заготовки из сухой древесины хвойных пород;
- используют круглые бревна, так как брус со временем начинает прогибаться (его изготавливают из сердцевины ствола, имеющей меньшую твердость, чем наружные слои);
- проводят антисептическую и огнезащитную обработку элементов;
- при сборке конструкции над ванной комнатой обязательно выполняют гидроизоляцию;
- для улучшения звукопоглощения в местах стыков тщательно заделывают все зазоры.
Особенности выбора деревянных балок для перекрытий
Одним из важных критериев механической прочности и жесткости балок является соотношение их линейных размеров. Если известна необходимая длина перекрытий и предполагаемая нагрузка, нетрудно определить площадь сечения балки и шаг укладки, тесно связанные между собой. Наилучшую прочность на изгиб обеспечивает прямоугольник, высота и ширина которого соотносятся как 7:5.
Желательно, чтобы длина балок была не более 6 м, иначе потребуется промежуточная опора. Шаг укладки перекрытия колеблется от 30 до 120 см – он чаще всего зависит от ширины плитного утеплителя или подшивочных листов. Линейные размеры балок выбирают по таблицам, приведенным ниже (за исходные условия принята нагрузка 400 кг/м2).
Минимальный диаметр балки из бревна, мм
Длина пролета, м | 2 | 3 | 4 | 5 | 6 | |
Шаг, см | 60 | 110 | 140 | 170 | 200 | 230 |
100 | 130 | 170 | 210 | 240 | 270 |
Прямоугольное сечение балки, мм х мм
Длина пролета, м | 2 | 3 | 4 | 5 | 6 | |
Шаг, см | 60 | 75 х 100 | 75 х 200 | 100 х 200 | 150 х 200 | 150 х 225 |
100 | 75 х 150 | 100 х 175 | 125 х 200 | 150 х 225 | 175 х 250 |
Монтаж перекрытий из деревянных балок: пошаговая инструкция
1. Бревна распиливают на 4 части, толщина каждой — не менее 80 мм.
балки так, чтобы их концы опирались на несущие стены, а расстояние от крайнего элемента до ближайшей параллельной ему стены составляло не менее 5 см.
3. Укладку начинают от краев к центру, для соблюдения горизонтальности крайних балок используют ватерпасы
Важное требование – параллельность элементов и равные интервалы между ними
3. Чтобы сделать межэтажные перекрытия в деревянном доме, балки плотно врубают между соседними венцами – в них предварительно делают пазы соответствующего размера. Балки проходят сквозь стену, а с наружной стороны их закрепляют в венце верхнего яруса. В местах опоры перекрытий на внутренние стены кладут слой гидроизоляции.
4. Изготавливают дощатый подшив (настил) – потолок первого этажа. Его обрабатывают огнезащитным составом, сверху укладывают слой легкого рулонного утеплителя.
5. Укладывают влагозащитный слой из полиэтиленовой пленки.
6. Поверх балок настилают накат – пол второго этажа, состоящий из чернового и чистового слоев. Сверху обычно набивают фанеру или монтируют вагонку.
Если дом отделывается в деревенском стиле, потолок можно не подшивать. В этом случае межэтажные перекрытия с открытыми балками играют декоративную роль, однако утрачивают звукоизоляционные качества.
Было полезно? Поделись с остальными: Есть вопросы? Звоните или пишите, с радостью проконсультируем:
+375 (29) 694 05 90
+375 (29) 554 04 04
Материалы для звукоизоляции перекрытий из дерева
Если на этапе возведения перекрытия вы позаботились о его звукоизоляции от ударных шумов, то можно переходить к изоляции акустического звука. Для этой цели вам понадобятся мягкие, волокнистые, пористые материалы. Их структура не отличается монолитностью. Между его волокнами есть воздух. Именно благодаря внутренним пустотам волокнистые и пористые материалы поглощают акустические звуки и шумы.
Материалы для звукоизоляции
К таким материалам относятся маты из минеральной ваты, базальтовые плиты, древесноволокнистые плиты. Эти материалы обладают отличными свойствами поглощения акустических звуков.
Важно!
Главное требование – их плотность не должна быть ниже, чем 50 кг/м3.
Материалы с меньшей плотностью просто не смогут «запутать» и поглотить звуки в своей толще. Деревянное перекрытие должно быть не менее 250 мм. Из них минимум 150 мм нужно отводить для слоя из волокнистых матов.
Минеральная вата
Еще одним типом материалов для шумоизоляции являются рулонные настилы. Например, из войлока или пробки. Они тоже очень хорошо поглощают шумы. К настилам можно отнести и тяжелую звукоизоляционную мембрану на основе минералов. Несмотря на достаточно тонкий слой от 2-х до 4-х мм, все рулонные настилы отлично зарекомендовали себя именно на деревянных перекрытиях.
Звукоизоляционная мембрана
Бетонное перекрытие своими руками толщина. Как сделать перекрытия в частном доме
Устройство перекрытий в доме
Разделение дома на этажи осуществляется с помощью перекрытий . Выбирая вид перекрытий , учитывают величину пролетов между стенами, материал наружных и внутренних несущих стен, величину нагрузки на пол. Перекрытия должны быть не менее долговечны, чем стены дома.
Требования
Перекрытия должны иметь необходимую несущую способность, высокую степень огнестойкости, быть жесткими, с минимальным прогибом, обладать достаточными звукоизоляционными и теплозащитными свойствами.
Нагрузки
При расчете нагрузок на перекрытия учитывают вес устанавливаемого оборудования — котлов, ванных, джакузи, бильярдных столов, мебели и других тяжелых предметов.
Технологические нюансы
Перекрытия подвальных и цокольных этажей, а также чердачные надо утеплять, так как они разделяют помещения с разной температурой. По междуэтажным перекрытиям желательно уложить звукоизоляцию.
Инновации
Часторебристые и легкобетонные перекрытия позволяют уменьшить вес здания, исключить мостики холода, обойтись без звуко- и теплоизоляции пола. Их ровная поверхность облегчает монтаж напольных покрытий.
Виды перекрытий
Перекрытия дома опирают на стены или колонны. Основные конструкции перекрытий – безбалочные и по балкам .
В безбалочных перекрытиях несущей конструкцией служат железобетонные плиты. По технологии возведения их делят на сборные, монолитные и сборно-монолитные. Сборные собирают из плит заводского изготовления. Монолитные выполняют на месте по опалубке, используя монолитный бетон. В сборно-монолитных перекрытиях пролеты, которые имеют прямоугольную конфигурацию, перекрывают плитами, а нестандартные пролеты – монолитным железобетоном.
Из сборных плит наиболее распространены многопустотные плиты высотой 220 мм, длиной 2-7,2 м, шириной 1,2 или 1,5 м. Производят также сплошные железобетонные плиты перекрытии высотой 140- 160 мм, а также из армированного легкого бетона. Последние имеют высокие теплоизоляционные и звукоизоляционные качества.
В перекрытиях по балкам несущей конструкцией служат балки – металлические или деревянные. По ним укладывают настил. В строительстве частных домов применяют два типа таких перекрытий. Изделия первого типа – часторебристые перекрытия, состоящие из металлических балок и уложенных по ним мелкоштучных элементов настила из легкого бетона или керамики. Второй тип – перекрытие по деревянным балкам. По ним обычно укладывают деревянный настил.
Ошибка! Если железобетонную плиту перекрытия консольно вывести за пределы наружной стены для создания балкона, то образуется мостик холода. Для создания консоли балкона подойдут плиты только из теплого бетона.
Выбор материалов, расчет конструкции
Типы балок для перекрытий
Проектные работы включают планирование несущей конструкции, а также расчет и выбор материалов. Для различных перекрытий используется брусья соответствующего типа. Чаще всего деревянные балки типизируют по внешним характеристикам: сечению, составу и несущей способности:
- доска – простой конструкционный материал, применяемый при строительстве обрешетки и чернового пола;
- двутавровая балка – конструкционный материал с сечением в виде буквы Н. Двутавр позволяет сократить общий вес конструкции без потерь в несущей способности;
- LVL-брус – балка из клееного шпона, изготовленная методом склейки лущеных хвойных пород: сосны, ели, лиственницы. Отличается высокими показателями прочности при горизонтальной нагрузке. Используются при строительстве стропильных ног, балок межэтажных перекрытий, а также коньковых балок;
- комбинированная балка – клееный брус, в состав которого входит шпон из нескольких пород дерева;
- четырехкантовый брус – пиломатериал четырехугольной формы, имеющий 4 обработанные стороны, Наиболее популярен при возведении перекрытий любого типа;
- двухкантовый брус (лафет) – пиломатериал, имеющий 2 обработанные стороны противоположные друг другу. Несмотря на относительно низкие показатели прочности, лафет часто используется при возведении межэтажных перекрытий;
- оцилиндрованное бревно – фрезерованный пиломатериал из цельного куска древесины, отличающийся наивысшей несущей способностью. Максимальная нагрузка на 1 кв. м. балок данного типа составляет 500 кг. Однако из-за округлой формы оцилиндрованные бревна чаще применяют при возведении чердачных, а не межэтажных перекрытий.
При заготовке брусьев предпочтение отдается хвойным породам ввиду их повышенной прочности и устойчивости к гнилостным процессам. Аналогом ели, лиственницы и сосны могут также выступать акация, дуб или клен. Данные породы древесины отличаются низкими показателями влажности (от 12% до 14%). С годами прочность балочных перекрытий увеличивается благодаря испарению влаги с их поверхности. По истечение 5 лет усушки крепость бруса приближается к показателям прочности металлических балок.
Горизонтальные несущие конструкции бывают нескольких видов:
- межэтажное перекрытие по деревянным балкам;
- чердачное перекрытие;
- подвальное перекрытие.
После того, как будут определены тип и материал балок, строители приступают к расчету потенциального сечения. Выбор брусьев с тем или иным сечением напрямую зависит от таких показателей, как:
- потенциальная нагрузка (ПН) на 1 кв. м. – предполагаемая масса, которая будет оказывать постоянное/временное воздействие на несущую конструкцию. Рассчитать нагрузку можно самостоятельно с помощью одного из онлайн-калькуляторов;
- длина пролета (ДП);
- шаг – расстояние между соседними балками (50 см, либо 1 м).
Подходящее сечение бруса можно рассчитать по приведенным ниже таблицам. Для этого достаточно выбрать длину пролета, предполагаемую нагрузку и размер шага.
ПН
ДП |
150 | 250 | 350 | 450 |
2 м | 50x100 | 50x100 | 50x100 | 50x120
100x100 |
2.5 м | 50x100 | 50x120
100x100 |
50x130
100x120 |
100x100 |
3 м | 50x120 | 50x140 | 50x160 | 100x120 |
3.5 м | 50x140
100x100 |
50x160
100x130 |
50x180
100x150 |
100x160 |
4 м | 50x160
100x130 |
50x180
100x150 |
100x160
120x150 |
100x180
150x160 |
4.5 м | 50x180
100x140 |
100x160
130x150 |
100x180
150x160 |
100x200
150x180 |
5 м | 100x160 | 100x190
150x170 |
100x210
150x190 |
100x190
150x170 |
5.5 м | 100x180 | 100x190
150x160 |
100x200
150x180 |
100x220
150x200 |
6 м | 100x200 | 100x200
150x180 |
100x250
150x220 |
100x220
150x200 |
Табл. 1 — Сечение балок при шаге в 0.5 метра
ПН
ДП |
150 | 250 | 350 |
2 м | 100x100 | 100x110 | 100x120 |
2.5 м | 100x110 | 100x120 | 100x130 |
3 м | 100x120 | 100x130 | 100x150 |
3.5 м | 100x140 | 100x160 | 100x180
100x160 |
4 м | 100x160 | 100x190
150x150 |
100x200
120x180 |
4.5 м | 100x180
150x160 |
100x200
150x180 |
100x220
150x190 |
5 м | 100x190
150x170 |
100x210
150x190 |
100x230
150x200 |
5.5 м | 100x200
150x170 |
100x220
150x200 |
100x240
150x210 |
6 м | 100x220
150x200 |
120x230
150x210 |
120x250 150x230 |
Табл. 2 — Сечение балок при шаге в 1 метр.
Расчет количества балок для перекрытия производится по следующей формуле:
КБ = ДП/Ш, где:
- КБ – количество балок установленного сечения;
- ДП – длина пролета;
- Ш – шаг.
Общее число балок зависит от количества пролетов.
Объявление
Согласно ей монтируют остальные лаги.
При проведении расчетов не следует забывать о том, что они уменьшают высоту комнат не менее, чем на 10 сантиметров.
Элементы чернового пола (листы или доски) необходимо прикреплять к каждой из лаг.
Вместо бруса с определенным размером сечения можно задействовать попарно соединенные между собой доски, которые достигают нужного параметра в поперечнике.
При наличии бетонной основы лаги к ней крепят оцинкованными металлическими уголками, для фиксации которых берут дюбеля и саморезы. Уголки иногда заменяют приспособлениями П-образной формы.
Устройство
По назначению данные конструкции разделяются на следующие виды:
- цокольные,
- межэтажные,
- чердачные.

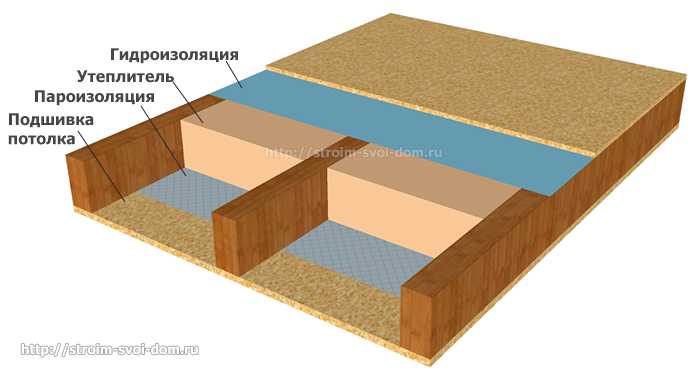

Цокольные и чердачные перекрытия требуют усиленной теплозащиты в силу высоких перепадов температур. Для межэтажных оборудуется качественная шумоизоляция, если на верхнем этаже будут находиться жилые комнаты. Конструктивно они состоят из следующих элементов:
- балки,
- подшивное перекрытие,
- изоляционные слои,
- накат,
Второй способ устройства деревянных перекрытий: между брусьями укладываются плиты минеральной ваты. Затем поперек них прикрепляются лаги, которые обшиваются накатом. Третий способ выполняют, как 2-ой, но добавляют еще 1 слой лаг и утеплитель между ними. Таким способом осуществляется усиление несущей способности всей конструкции.
Если устанавливаются балки перекрытия в деревянном доме, следует учитывать его усадку в течение года после возведения. Избежать деформации вследствие этого можно следующим способом: сочленения брусьев с наружными стенами закрепляются не жестко, а концы брусьев обрезают под 60?. В кирпичных стенах делают по-другому: в процессе возведения предусматривают специальные гнезда для закладки бруса. Между его концом и кирпичом должна находиться пропитанная битумом подкладка.
При монтаже деревянных перекрытий допускается наращивать балки. Для этого в месте соединения двух брусьев запиливают замок длиной 0,5-1 м. Элементы скрепляют между собой болтами. Конструкция будет более надежной, если концы наращенного бруса расположить на стене фасада. Кроме этого их надо пропитать битумом, а практически незаметное свободное пространство заложить утеплителем.

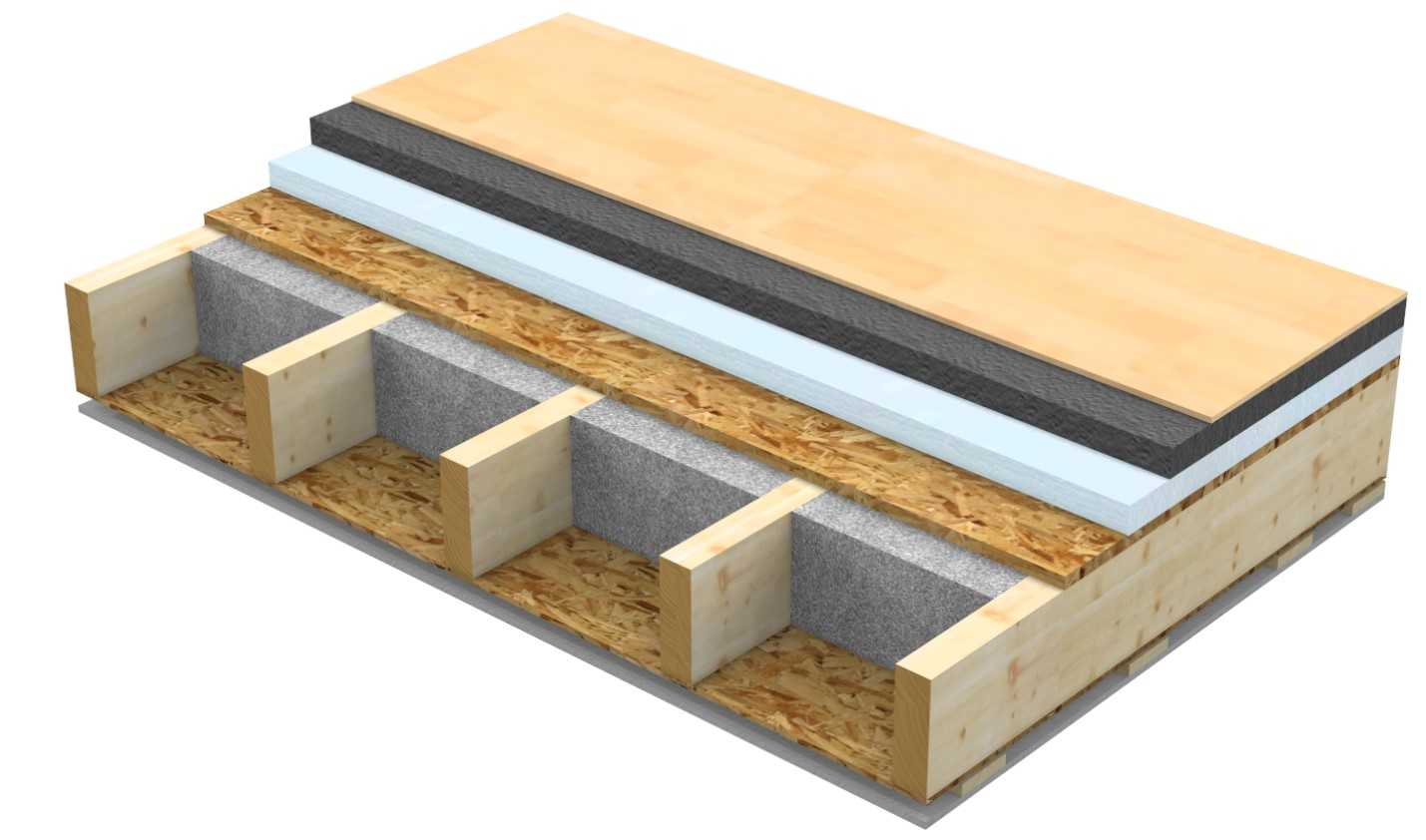

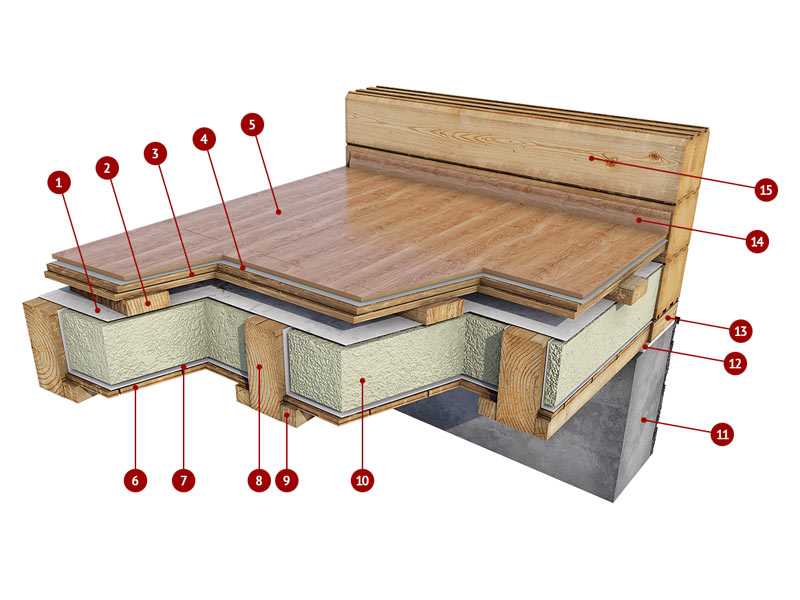

В целом конструкция перекрытия выглядит следующим образом:
- крайние балки располагаются на опорном брусе (мауэрлате) или на верхней металлической обвязке;
- следующие укладываются с шагом минимум 0,5 м (шаг тем меньше, чем больше длина пролета);
- крепление к срубу осуществляется при помощи надставок, прикрепленных болтами;
- между надставками при помощи длинных гвоздей закрепляются вкладыши.
Надставки применяются в случаях, когда уже уложена теплоизоляция, например, плиты минеральной ваты. Монтаж утеплителя снизу вверх осуществить легче и быстрее, поэтому часто используется такой прием. Для надставок берут брус 100 мм.
Разновидности деревянных перекрытий
Классический способ монтажа основан на устройстве несущей части из балок и заполнения пустого пространства. Для этого сбивают накат, состоящий из прилегающих плотно друг к другу щитов или досок. Следует отметить, что для работ часто используется не цельный или клееный брус, а деревянная двутавровая балка для перекрытий, отличающаяся легким весом и высокой прочностью. При помощи такой балки можно осуществить быстрый монтаж перекрытий.
Сама конструкция двутавровой балки делает ее отличным материалом для возведения каркасных домов. Таким образом, весь каркас и перекрытия собираются из одного материала, при этом монтаж не требует применения тяжелой техники. Конструкция двутавровой балки состоит из следующих элементов:
- доски-полки из прочной древесины обеспечивают хорошие несущие характеристики;
- пространство между ними занимает плита OSB; она удешевляет себестоимость изделия, уменьшает вес, что благоприятно сказывается на общем весе дома и его давлении на фундамент.
В заключение следует отметить преимущества деревянных перекрытий для частного домостроения. Домовладельцу не надо нанимать тяжелую технику вследствие небольшого веса бруса. Затраты на строительство минимальные, так как брус и доску можно приобрести из хвойных пород. Материал обладает высокими звукоизолирующими и теплосберегающими свойствами. Крепления осуществляются болтами или длинными гвоздями, что также является легким, быстрым и удобным способом монтажа.
Чтобы перекрытие было максимально надежным, следует подбирать точные размеры балок, используемых для работы. Так, например, расчет деревянных балок – неизменная часть работы перед их изготовлением, в расчет при этом берут длину балок и их сечение. Длина как деревянных, так и металлических балочных конструкций, зависит от ширины планируемого перекрытия, а сечение нужно просчитывать в зависимости от шага, нагрузки и длины пролета.
В Интернете можно найти специальные онлайн калькуляторы, помогающие выполнить расчеты онлайн, но далеко не все доверяют калькулятору, поэтому мы расскажем, по каким формулам и как именно производится расчет балок перекрытия.
Повышаем несущую способность перекрытия
При необходимости несущую способность балок можно повысить за счет крепления специальных накладок из толстых досок. Очень часто применяется способ, когда концы накладок, как и балки, лежат на опорах.
Вместо досок можно использовать стальные швеллеры. Такие накладки крепятся сбоку балки при помощи болтов, при этом можно укреплять только одну сторону бруса, но все таки надежнее укрепление обоих сторон.
Самый простой способ повышения несущей способности — укладка дополнительных балок. Но такой процесс более трудоемкий и дорогой. Дополнительные брусья перекрывают пролеты между основными балками.
Как можно заметить, в старых домах балки уложены с небольшим шагом и имеют достаточное сечение, что свидетельствует о качественной постройке.
Очень важно проверять состояние балок и перекрытия, а в случаи повреждения вредителями или влагой обязательно укреплять. Если при длительном воздействии влаги повредились оголовки балок на опорах, то поврежденную часть нужно удалить, а оставшуюся — усилить и удлинить с помощью прочных толстых досок
Преимущества и недостатки по сравнению с плитами перекрытия
Деревянные балки могут похвастаться своей легкостью и простотой в установке. Бытует ошибочное мнение, что под легкие перекрытия из дерева не нужен армирующий слой. Это в корне не верно.
Важно!Для газобетонных стен в независимости от вида перекрытия всегда необходим армопояс!
В случае с деревянными перекрытиями его возведение распределит нагрузку от балок по всему периметру стен и предотвратит растрескивание газобетона от точечных нагрузок.
Плюсами деревянных балок являются:
- Экологичность, так как дерево — это возобновляемый натуральный материал.
- Небольшая масса.
- Низкая теплопроводность по сравнению с бетонными конструкциями.
- Невысокая цена по сравнению с другими видами перекрытий.
- Большой ассортимент в выборе.
- Простота установки балок.
Отрицательные стороны у древесины тоже имеются:
- Недолговечность. Рано или поздно даже самые хорошие перекрытия могут начать гнить.
- Малопрочность — дерево не сможет выдержать столько веса, сколько смогло бы перекрытие из бетона.
- Горючесть (натуральные материалы легко воспламеняются).
Важно!Несмотря на такие значительные отрицательные качества, дерево все равно выбирают намного чаще, и вот почему: специальные составы для пропитки древесины смогут продлить срок службы, уберечь от гниения и воспламенения. А малая прочность искореняется благодаря использованию большего количества балок и уменьшения шага прокладки.
Теперь рассмотрим бетонные перекрытия и их недостатки:
Теперь рассмотрим бетонные перекрытия и их недостатки:
- Первым и наиболее существенные минусом является дороговизна перекрытия из бетона. Мало того, что сами перекрытия стоят недешево, для их установки и перевозки потребуется и специальная техника (кран). Так что и за установку придется выложить определенную денежную сумму. У деревянных перекрытий этот минус отсутствует — установку можно произвести самостоятельно. Если балки небольшие, то достаточно будет и двух-трех человек. Чем они тяжелее и массивнее, тем большее количество людей придется задействовать.
- Высокий вес. Мы уже говорили, что для монтажа потребуется специальная техника. А ещё потребуется более дорогой фундамент.
Как видите, все недостатки связаны лишь с ценой. Чтобы принять окончательное решение, ознакомьтесь со статьей про плиты перекрытия в газобетонном доме.
Применяемые материалы
Перед тем как приступать к возведению газобетонного дома, необходимо со всей ответственностью выбрать строительные материалы. Именно так вы сможете гарантировано получить надежность и прочность всего здания. При возведении деревянных перекрытий из качественного материала можно очень легко выполнить их монтаж.
Из статьи можно узнать как сделать деревянные двутавровые балки перекрытия своими руками.
Для перекрытий необходимо задействовать брус конкретного размера. Если неверно подобранное сечение применить при монтаже, то это закончится неизбежным провисанием перекрытия. Теперь остановимся подробнее на брусе, который можно применять для монтажа перекрытия в доме из газобетона.
Из статьи можно узнать каков размер деревянной балки перекрытия.
На видео – деревянные перекрытия в доме из газобетона:
Деревянный брус при создании перекрытий в газобетонном доме сегодня пользуется большой популярностью. Причина такой востребованности заключается в низкой стоимости, небольшой теплопроводности, экологически и легкой установки. Но если говорить про все качества такого материал, то стоит рассмотреть и отрицательные. Например, из недостатков можно выделить малую прочность, плохую стойкость к воздействию патогенных микроорганизмов, быстрая воспламеняемость. Для улучшения качеств древесины она подвергается обработке специальными составами.
В статье можно прочитать какие плиты перекрытия можно использовать для частного дома.
Перед тем как использовать брус для работы, стоит удостовериться, что он полностью высох. Если это условие не соблюдено, то в результате материал будет деформироваться, а все монтажные работы снова переделывать. Все работы по устройству деревянных перекрытий должны выполняться в сухую погоду, иначе дождь привет впитывание влаги, что приведет к дальнейшему его выкручиванию. Древесина, применяемая для балок, не должна иметь на своей поверхности сучков
Этот момент стоит принимать во внимание во время приобретения материала
Какова маркировка плит перекрытия можно прочитать здесь в статье.
Что касается размеров, то длина бруса может принимать значение 2-5 м, а его высота не должна превышать ширину. Для правильного подбора сечения стоит применять специальные таблицы, благодаря которым можно выбрать правильный размер с учетом массы материала, будущей нагрузки и размера пролета. Как правило, нагрузка на брусья принимает значение 400 кг/м2. Если расположить балки близко к друг другу, то они способны выдержать большую нагрузку.
Плиты перекрытия для строительства дома ПК по ГОСТу и иные стандарты можно узнать в статье.
Кроме балок для монтажа перекрытия понадобится еще гидроизоляционный материал, а для его крепления анкерные болты. В целях защиты от провисания заготовок, располагают их поперек дома. Когда значение длины больше 5 м, то стоит применять опоры. Придание дополнительной жесткости осуществляется при помощи настила пола и подшивки потолочной конструкции. В результате всех действий получается цельная конструкция.
Из статьи можно узнать о многопустотных плитах перекрытия и как их использовать при строительстве дома.
Полезно узнать и размеры двутавровой балки перекрытий.
На видео – деревянные межэтажные перекрытия в доме из газобетона:
Утепление по бетонному перекрытию
В данном случае целесообразно использовать жесткий утеплитель. Он фиксируется на бетонном перекрытии подвала, с помощью клея и дюбелей. Затем закрывается сеткой и штукатурится.
Если вы отдали предпочтение мягкому утеплителю, то на потолок нужно набить деревянные рейки или оцинкованный профиль для гипсокартона (толщина профиля должна быть равной толщине утеплителя), закрыть его пароизоляционной пленкой, уложить теплоизоляцию и выполнить декоративную отделку потолка.
Надеемся, данная информация поможет вам решить, как утеплить перекрытие над подвалом и снизить потери тепла в доме.
Метки:ПерекрытиеУтеплениеПодвал
Особенности монтажа деревянных перекрытий по металлическим балкам (швеллерам)
Высота балки по отношению к ширине пролета должна относиться как один к шестнадцати, а соотношение сторон швеллера, обеспечивающее прочность – 7: 5.
- Брусок сечением 50 на 50 или 60 на 60 крепится к боковым сторонам балок.

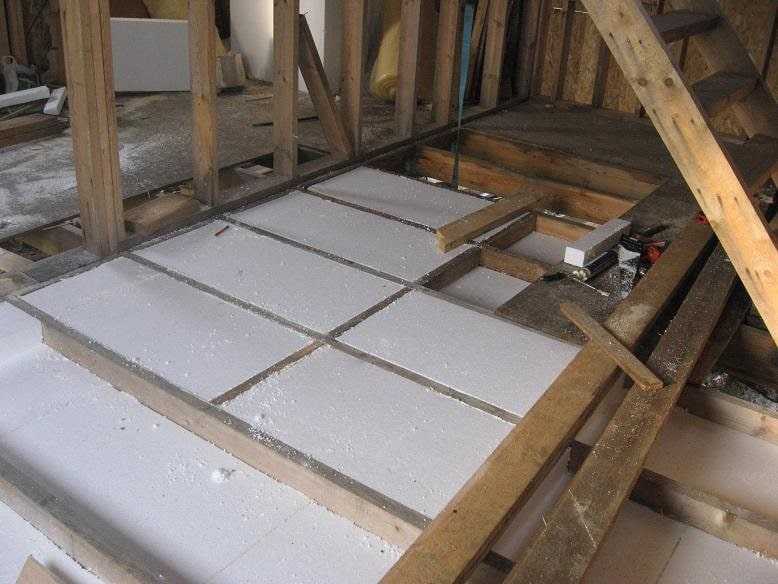

- Затем на брус укладывается накат из досок или листового материала, поверх наката кладутся необходимые слои утеплителя, паро- и гидроизоляции.
- Укладывают лаги и на них настилают пол из выбранного материала.
Таким образом, сооружение перекрытий из дерева под силу сделать тем, кто внимательно отнесется ко всем рекомендациям и правилам и учтет технические параметры и соотношения используемых материалов.
Требования к конструкции
Перекрытие представляет собой конструкцию, предназначенную для разделения между собой по высоте смежных помещений. Другими словами, потолочное перекрытие формирует этажи и способствует отделению комнат от подвальных либо чердачных помещений.
Схема устройства потолочного перекрытия.
Конструкция потолка должна отвечать определенным требованиям. Так, в обязательном порядке оно должно быть прочным, ведь на него будет возлагаться нагрузка в виде мебели и людей. Существуют определенные рамки полезной нагрузки: для чердачного перекрытия она не должна превышать 105 кг/кв.м, междуэтажное и цокольное должно выдержать нагрузку до 210 кг/кв.м.
Кроме всего прочего, одним из обязательных качеств перекрытия является жесткость, во время воздействия нагрузок не должно возникать малейших прогибов.
Во время проведения монтажных работ по установке перекрытия своими руками необходимо позаботиться о его звукоизоляции в соответствии с нормами. Повысить уровень шумопоглощения может заделывание всех возможных щелей в местах стыковки материала.
Перекрытия, предназначенные для разделения помещений с разными температурами (подвал и комната, комната и чердак), нуждаются в дополнительном слое теплоизоляции.
Конструкция панелей и их типовые размеры
СИП панель (структурно изолированная панель) представляет собой строительное изделие, включающее две плиты ОСП (ориентированно-стружечные) со вставкой из утеплителя – пенополистирола (ППС) между ними, соединенных и спрессованных с помощью специального клея под давлением 20 тонн. Такое строение позволяет панелям выполнять двойную функцию – они служат не только для тепло- и звукоизоляцией ограждающих конструкций, но и способны выдерживать значительные сжимающие и изгибающие нагрузки. Поэтому эти изделия подходят для строительства любых видов зданий. Применяются для стен, перегородок, в качестве плит перекрытий и покрытия крыши.
Типовые габариты СИП-панелей
Толщина варьируется в таких размерах от 68 мм до 244 мм. Часто применяемая сип панель толщиной 174 мм (при толщине ППС 15 см, OSB 12 мм) ширина 1,250 м; длина от 2,5 м до 2,8 м. Для возведения ограждающих стен применяются сип панели стандарт 17,4 см, для перекрытий и крыш – толщиной 17,4 – 22,4 см. Изделия в 12,4 см толщиной используются для перегородок в доме. Сип панели легкие – не более 20 кг/м2, что позволяет устанавливать их силами двух, трех людей и без применения крана, а также легко обрабатываются и кроятся с помощью ручного электроинструмента.
