Подключение электрического бойлера к газовому котлу: лучшие схемы и порядок выполнения работ

Подключение бойлера

Как было сказано выше, бойлер косвенного подогрева включает в своей конструкции несколько каналов для обеспечения подачи и отвода теплоносителя и воды, предназначенной для нагрева. Подключаться приобретённое оборудование должно следующим образом:

К водоснабжению

Для этого к месту установки бойлера прокладываются трубопроводы, через которые к прибору будет подаваться холодная вода и отводиться горячая. Если дислокация нагревательного бака позволяет спрятать его и все подводимые коммуникации, то самым простым решением будет использовать для монтажа гибкие шланги. Они имеют в своей структуре всю необходимую арматуру.

При невозможности скрыть каналы подачи и отвода воды, стоит выбрать один из вариантов их сокрытия:

• монтажа в штробы с последующей заделкой последних;
• установки в искусственные каналы – пластиковые или гипсокартонные.

В местах подключение труд для снабжения бойлера водой необходимо установить краны для возможности прекращать подачу или отвод воды.

К газовому котлу

Бойлер косвенного нагрева должен быть установлен максимально близко к основному котлу. Это обеспечит более эффективную эксплуатацию оборудования. Если установка производится в домах с центральным теплоснабжением, то монтаж надо выполнять в месте, где в помещение заходит труба, подающая теплоноситель.

При подключении к любой отопительной системе рекомендуется установка байпаса с дополнительной запорной арматурой. Это поможет отключать прибор при необходимости его использования или при ремонте.

Дополнительно на обратку может быть установлен циркулярный насос. Он обеспечит быстрое прохождение теплоносителя через теплообменник. Это ускорит нагрев воды в бойлере.

Советы для самостоятельного монтажа

Таких советов может быть несколько:

1. Внимательно нужно изучать всю сопроводительную документацию к приобретённому оборудованию. Выполнять все её требования и рекомендации по монтажу.
2. Перед началом монтажа необходимо составить проект проводимых работ, проверить правильность схемы подключения.
3. До монтажа подготовить все нужные для этого компоненты и инструментарий.
4. Соблюдать правила техники безопасности при установке и подключении.
5. Создавать надёжные соединения компонентов системы.
6. Обеспечить возможность доступа к прибору для его ремонта и обслуживания.
7. При малейших сомнениях в своих силах и навыках, обратиться к специалистам.

5 / 5 ( 17 голосов )

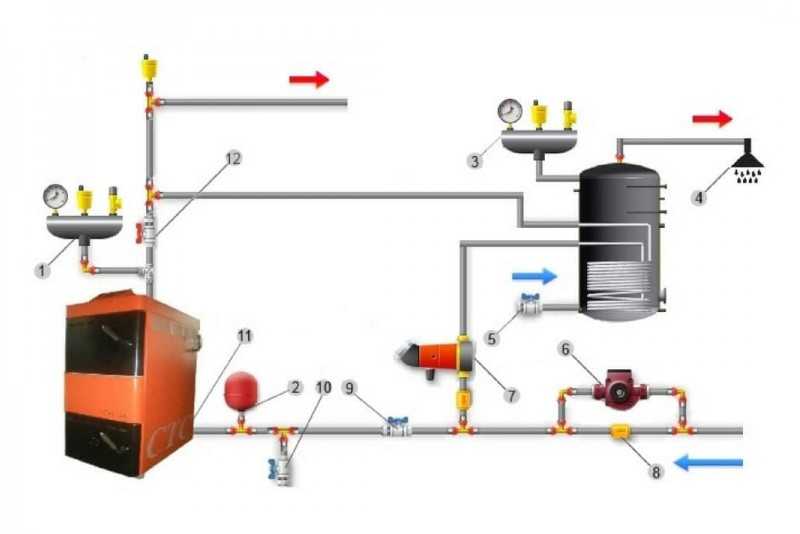

К твердотопливному котлу

В этом случае допускается одновременно иметь систему, которая будет позволять сбрасывать теплоноситель в аварийном порядке и возможность присоединение ГВС. Часто на батареях монтируются термостатические краны, но помните о риске перегрева. Если же устанавливается водонагреватель, то подобная проблема отсутствует, т.к. излишек теплой воды будет направляться в бак. Но помните о том, что такое подключение бойлера возможно с естественной циркуляцией.

Так, обязательно монтируется следующая группа безопасности:

• Отсечной кран.
• Сливной кран.
• Клапан отсечки и обратный.
• Насос на водонагревателе.
• Вентиль на подаче.
• Группа безопасности водонагревателя.
• Расширительный бак.

Варианты и этапы монтажа обвязки бойлера косвенного нагрева

Есть принципы обвязки БКН с приоритетом включения ГВС и без. В первом случае необходимо всю греющую воду перекачивать через элемент нагревателя. Такой нагрев происходит быстро, при достижении требуемой Т воды, температурный датчик даст команду на направление теплоносителя на радиаторы.

В системах без приоритета в бак БКН направляется теплоноситель от котлоагрегата частично, поэтому температура ГВС поднимается медленно. В связи, с чем больше пользователей выбирают систему с приоритетом, тем более что она не ухудшает температурный режим в системе теплоснабжения, поскольку нагрев длится не более 50 мин и вода в батареях остыть не сможет.

Монтаж обвязки с двумя насосами

Двух насосная система циркуляции применяется в одноконтурной схеме БКН. Она служит для разделения направления греющей среды  и обеспечивает сначала работу контура ГВС. Процесс, включения насосов регулируется термостатом резервуара, для предупреждения от эффекта смешивание потоков воды между собой, в систему на всасе насосов монтируется обратный клапан. В результате работа насосов происходит попеременно, в момент запуска подкачки в системе ГВС, в отопительной она отключается.

Система БКН с 2 насосами зачастую устанавливается с 2-мя котлами, каждый из которых имеет отдельное питание и отвечает за подогрев воды в своем контуре — отопительном или ГВС. Такая система имеет скоростной режим теплопередачи в обоих контурах, обычно не более часа.

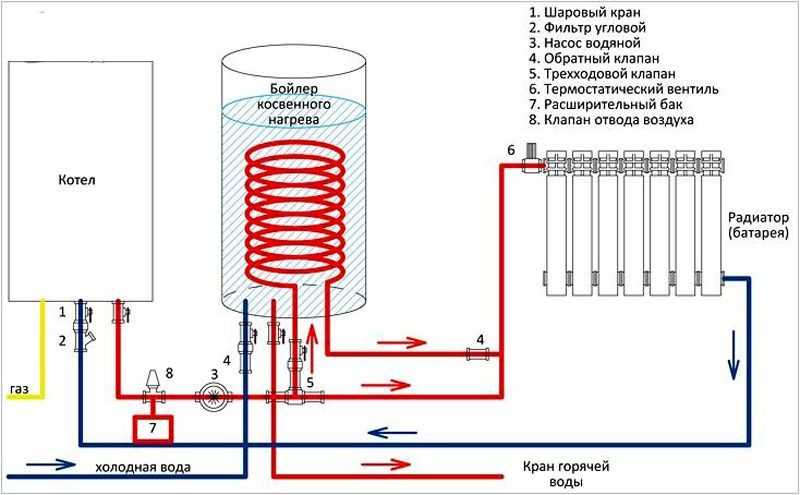

Обвязка с трехходовым клапаном

Этот вариант наиболее простой и распространенный, обеспечивает параллельное подключение труб отопления и БКН, оборудованного запорно-регулирующей арматурой. Конструкция устанавливается рядом с котлоагрегатом, на подаче монтируют насос для циркуляции за ним 3-ходовой вентиль. Эта схема обвязки котла с бойлером косвенного нагрева также хорошо применима, если в работе функционируют несколько источников нагрева, например, два газовых котла.

Обвязка с трехходовым клапаном

Работа 3-ходового крана регулируется термическим реле. При падении Т воды ниже рабочего уровня срабатывает автоматическая система и греющий теплоноситель с отопительной системы переходит в линию ГВС. Это еще одна схема с приоритетом, обеспечивающая быстрый нагрев воды в бойлере. Как только Т в системе ГВС достигает предельного значения, срабатывает З-ходовой кран, греющая вода от газового котла направляется в сеть отопления.

Обвязка с гидравлической стрелкой

Подобную обвязку выполняют для подключения БКН большой емкости свыше 200.0 л и наличия разветвленных многоконтурных отопительных систем с разными типами нагревательным элементов, например, многоуровневых домов индивидуальной постройки, в которых кроме радиаторной сети устроено отопление по принципу «теплый пол». Гидрострелка – это современный гидравлический распределитель для упрощения работы системы теплоснабжения. Ее применение не требует установку нескольких насосов на самостоятельную отопительную линию.

Оборудование имеет конструкционную защиту и позволяет избежать тепловые и гидравлические удары в тепловой сети, поскольку создает равные давления среды во всех контурах нагрева. Тем не менее, это все еще дорогостоящий элемент современной тепловой схемы автономного отопления, он требует предварительного тщательного подбора оборудования и точного монтажа. Поэтому обычно столь тонкую работу доверяют специалистам в области настройки систем отопления.

Рециркуляция теплоносителя

Рециркуляция нужна в контуре с постоянной нагрузкой нагретой воды, например, при использовании полотенцесушителя. На зимний период такая схема работает с отопительным контуром, в котором сетевая вода отопления циркулирует постоянно, а сушилка выполняет две функции, в виде полотенцесушителя и отопительного нагревателя.

Этот вариант с большими преимуществами, не требуется долго ожидать горячую воду и сливать ее. Главным недостатком является большой расход топлива, для нагрева контура ГВС. Второй недостаток – смешивание разных потоков сред в ёмкости. Поскольку среда ГВС находится вверху бака, а линия рециркуляции в средине, при возврате холодной воды, итоговая температура ГВС на выходе будет падать.

Основные нюансы подключения двухконтурных газовых котлов

Перед подключением оборудования обязательно нужно устанавливать фильтр для грубой очистки воды на сам патрубок трубопровода. Он предотвращает забивание мусором котла, который образуется в батарее в результате реакции воды с металлом.

схема подключения газовых двухконтурных котлов

Если не поставить фильтр для грубой очистки, то оборудование очень скоро перестанет функционировать. Чтобы правильно установить фильтр, нужно накрутить его на сам патрубок обратки так, чтобы стрелочка была направлена на котел.

Если установить отсекающий кран на обратку котла, то при неожиданном выходе из строя оборудования, не нужно будет завоздушивать всю жидкость в системе отопления.

Прежде чем начать подключение двухконтурных газовых котлов, обязательно установите отсекающий кран с разъемным соединением, чтобы при необходимости Вам было удобно отсоединять его от контура отопления. не прибегая при этом к порезке труб.

Плохое соединение котла с трубой газопровода может привести к взрыву.

Схема подключения газовых двухконтурных котлов предусматривает не только правильную их установку, но также и их обвязку.

Схема обвязки зависит напрямую от модели котла, от вида устройства и от системы отопления. Они бывают с естественной циркуляцией и с автоматической.

Проще в обслуживании и надежней считается система с естественной циркуляцией. Управлять такой системой можно только вручную, она просто идеально подходит для частных домов, где возможно неожиданное отключение электроэнергии.

Схема автоматической циркуляции более удобна, поскольку она не требует участия человека. При такой схеме достаточно один раз выставить нужный уровень температуры и этот уровень будет постоянно поддерживаться автоматически. Однако при неожиданном отключении электричества насосы перестанут работать, соответственно и не будет производиться циркуляция нагретого теплоносителя.

Выбирая котел, обращайте внимание на его мощность, но стоит отметить, что при высокой мощности котла расход газа будет больше. При правильном подключении котел прослужит Вам очень долго и поможет создать в доме уют и комфорт. В последнее время они пользуются массовой популярностью среди покупателей, поскольку занимают минимум места и при этом отличаются высокой эффективностью

В последнее время они пользуются массовой популярностью среди покупателей, поскольку занимают минимум места и при этом отличаются высокой эффективностью.

Интересное на сайте

Сверление — одна из непременных технологических операций в производственно-строительной сфере, при восстановлении техники и ремонте помещений. Современные сверла устанавливаются в станочное оборудование, переносной электро- или …далее. »

Если сравнивать с прочими материалами для кровли, металлочерепицу можно назвать явным фаворитом. Она является прочной, быстро и просто настилается, а цветовая палитра у разных производителей …далее. »

Отопление частных домов посредством двух различных систем вошло в норму. Чаще всего на первом этаже производится монтаж набравшей большую популярность за последнее десятилетие системы теплого …далее. »

Грамотно подойти к выбору данного напольного покрытия простому обывателю на порядок сложнее, чем могло показаться. Чтобы учесть множество существующих нюансов покупатель должен быть осведомлен о …далее. »

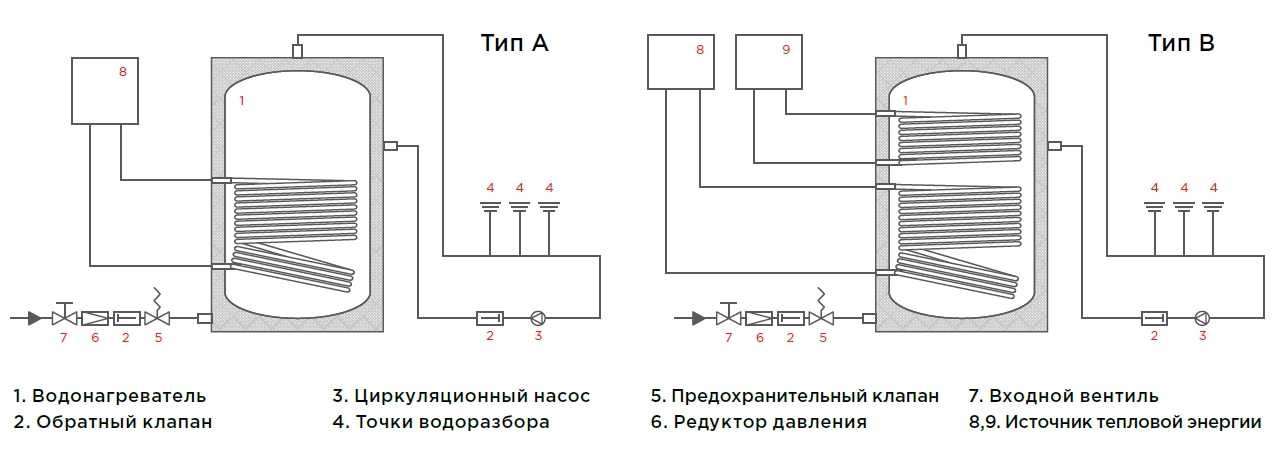

Устройство бойлера косвенного нагрева

Как и другие водонагреватели накопительного типа, бойлер косвенного нагрева это, по сути, большой термос, внутри которого установлен греющий контур. В конструкцию этого водонагревателя входят следующие элементы:

• Внешний кожух с элементами крепления, которые позволяют устанавливать прибор на пол или крепить на стену;
• Внутренняя емкость (бак);
• Пенополиуретановая изоляция;
• Термоэлектрический датчик или термостат;
• Группа безопасности;
• Воздухоотводчики;
• Греющий контур;
• Контур рециркуляции (устанавливается в ряде моделей);
• Трубчатый электронагреватель и его обвязка (в комбинированных моделях);
• Магниевый анод.
• Подводящий и расходный патрубки.

Делая выбор бойлера для дома, вы не сможете не увидеть разницу в цене между моделями, очень похожими между собой внешне. В первую очередь это обусловлено материалом и способом изготовления внутреннего бака, конструкцией (напольный или настенный), наличием дополнительных контуров и устройств безопасности.

Внешний кожух

Корпус накопительного водонагревателя чаще всего изготавливают из стального листа или прочного пластика. В напольных моделях конструкцией предусматривают опорные ножки, а в настенных – кронштейны для крепления прибора на стену. Пространство между внутренним баком и наружным кожухом наполняют жесткой полиуретановой пеной, которая является прекрасным теплоизолятором. На внешней поверхности кожуха устанавливают термометр для наблюдения за температурой воды.

Внутренний бак водонагревателя предъявляет повышенные требования к коррозионной стойкости материала, из которого он изготовлен. К тому же, свои условия выдвигают и постоянные перепады температур

Поэтому при разработке бойлеров изготовители особое внимание уделяют материалу внутреннего бака.  Самым стойким вариантом можно считать бак из нержавеющей стали, однако этот материал значительно повышает стоимость устройства

Хорошо зарекомендовали себя стальные баки с антикоррозионным стеклофарфоровым покрытием. Слой такого материала получают путем напыления и обжига при высокой температуре. Компоненты, которые входят в защитный состав, выравнивают температурные коэффициенты расширения стали и стеклофарфора, что не позволяет покрытию растрескиваться при перепадах температур.

Покрытие внутреннего бака эмалью характерно для недорогих приборов. Соответственно и срок их службы наименьший среди всей линейки водонагревателей. Помните об этом, делая свой выбор.

Теплообменник

Греющий контур представляет собой спираль оптимальной формы, выполненную из стальной или латунной трубы. Такой теплообменник может быть установлен как внизу бака, так и равномерно распределяться по всему объему.

Некоторые водонагреватели оснащают двумя теплообменниками – один из них подключают к котлу, а второй к тепловому насосу или геоколлектору. Такая схема позволяет дополнительно экономить энергоресурсы. Иногда в роли теплообменника выступает цилиндрическая емкость, установленная внутри бака водонагревателя.

Магниевый анод

Для защиты элементов бойлера, установленных во внутренней емкости, служит магниевый электрод. Принцип действия этого элемента основан на замещении электронов, участвующих в ионном обмене, своими собственными. Это предотвращает корродирование и быстрый износ деталей водонагревателя. Сам же магниевый анод при этом разрушается и требует периодической замены.

Подающие и расходные трубки

Патрубок подачи холодной воды расположен снизу бака и имеет рассекатель для снижения турбулентности потока. Такая схема предотвращает смешивание холодной и горячей воды. Трубка для отбора нагретой жидкости установлена сверху и имеет длину, позволяющую использовать наиболее нагретый верхний слой воды. Горизонтальный бойлер косвенного нагрева может иметь правое и левое подключение расходной и подающей магистрали. Соответственно и патрубки напольных бойлеров находятся на правой или левой панели.

Оборудование защиты и контроля

Для управления процессом нагрева бойлера служит термостат, установленный в погружной гильзе, которая проходит сквозь внутренний бак и касается поверхности теплообменника. Эта схема позволяет наиболее точно измерять температуру нагрева.

Группа безопасности представляет собой предохранительный клапан, который служит для сброса давления, превышающего максимальное значение. В моделях с ТЭНом для его защиты дополнительно устанавливают тепловое реле и термостат.

Подключение к газовой магистрали

Процесс подключения газовго котла к газопроводу должен осуществляться исключительно квалифицированными специалистами из газовой службы или другой организации имеющей лицензию на проведение данного вида работ. Самостоятельное присоединение к газовой магистрали незаконно и в лучшем случае грозит владельцу помещения немалым штрафом, а в худшем может привести к трагедии.

Первый этап в процессе газификации объекта – обращение в газовую службу. После подачи всех необходимых документов для вас будут разработаны индивидуальные технические условия (ТУ), выполнение которых необходимо для подключения к газовой магистрали.

После того, как ТУ у вас на руках, можете смело начинать искать сертифицированного специалиста, который в соответствии с требованиями контролирующих органов выполнит проектировку газопровода и подключит к нему ваш отопительный котел.

Газификация помещения может осуществляться подземным и надземным методом. Для подземного участка используются полиэтиленовые трубы стойкие к коррозии, а надземная часть выполняется из стальных труб, которые входят в помещение прямо в месте размещения газового котла отопления, на расстоянии 1,2-1,5 м от пола.

Внимание! При использовании нескольких отопительных приборов, подвод газа к каждому из них осуществляется отдельно. Прокладывание газовых магистралей внутри помещения категорически запрещено. Принимая работы по монтажу, следует обратить особое внимание на то, что герметизация всех соединений должна быть выполнена с помощью пакли или краски

Использование уплотнительной ленты или ФУМ не допускается из-за низкой степени герметичности соединения

Принимая работы по монтажу, следует обратить особое внимание на то, что герметизация всех соединений должна быть выполнена с помощью пакли или краски. Использование уплотнительной ленты или ФУМ не допускается из-за низкой степени герметичности соединения. На отсекающий кран должен быть установлен газовый фильтр, защищающий отопительный котел от мелкого мусора и конденсата

Подключение газового котла непосредственно к запорной арматуре рекомендуется производить используя стальные трубы. Допускается использование специального гофрированного шланга из нержавеющей стали, но трубы все же предпочтительнее, так как при их использовании не происходит уменьшения сечения газового канала

На отсекающий кран должен быть установлен газовый фильтр, защищающий отопительный котел от мелкого мусора и конденсата. Подключение газового котла непосредственно к запорной арматуре рекомендуется производить используя стальные трубы. Допускается использование специального гофрированного шланга из нержавеющей стали, но трубы все же предпочтительнее, так как при их использовании не происходит уменьшения сечения газового канала.

Подробнее о подключении и обвязке настенных газовых котлов смотрите в следующем видео:

От того, насколько правильно подключен настенный газовый котел зависит срок его службы, эффективность работы, а также безопасность его владельца. Мы надеемся, что наш небольшой обзор основных этапов подключения и обвязки был вам полезен.

Два варианта схем подключения бойлера к котлу

К отопительному котлу электрический бойлер подключается через трехходовой клапан. При таком подключении работает один насос – тот, который установлен внутри бойлера или тот, который подключен снаружи.
Также бойлер можно подключить к котлу через вспомогательный насос. В этом варианте подключения работает переключение насосов. Если котел работает на бойлер, то включается насос бойлера, если котел работает на систему отопления, то работает внешний или внутренний насос котла отопления.

Подключение к одноконтурному котлу

Бойлер в сочетании с одноконтурным котлом работает более эффективно, и подключить его достаточно просто:

• Сначала подключается водопровод и разводка воды по помещениям.
• Подключается электросеть, коммутируется датчик бойлера и электропривод трехходового клапана.
• Настраивается и проверяется программное управление котлом.

При подключении одноконтурного котла к внешнему бойлеру используется специальный монтажный комплект. В него входит:

1. привод трехходового клапана
2. кабель с коннектором
3. несколько медных трубок с фитингами для подключения слива.

Как правильно пользоваться комплектом?

Для правильной установки комплекта следуйте следующим рекомендациям:

• Отключить питание котла двухполюсным автоматом.
• Отключить котел от отопления и горячего водоснабжения.
• При помощи сливной заглушки слить воду из контура котла.
• Снять заглушки на насосной группе.
• Вставить в гидравлическую группу уплотнительную прокладку.
• Герметично смонтировать трубку подачи на бойлере.
• Одеть прокладку на трубку обратного подвода воды бойлера и подключить эту трубку к гидравлической группе.
• Установить соединители на трубки подключения обратного подвода воды и подачи бойлера.
• Подключить две трубки к котлу, закрепить их контргайками, поставить уплотнения и плоские прокладки.
• Поставить привод трехходового клапана.
• Подключить привод трехходового клапана в котле при помощи коннектора.
• Проверить правильность монтажа комплекта и герметичность всех соединений.
• Открыть крышку панели управления отопительного котла.
• Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
• Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
• Подключить питание привода трехходового клапана.
• Зафиксировать все кабеля и точки подключения.

Подключение электрической части бойлера

• Открыть крышку панели управления отопительного котла.
• Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
• Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
• Подключить питание привода трехходового клапана.
• Зафиксировать все кабеля и точки подключения.

Как подключить бойлер к двухконтурному котлу

Чтобы подключить бойлер к двухконтурному котлу, нужно смонтировать его рядом с котлом, и трубами объединить их в одну систему. Такой способ объединения двух приборов называют бойлер косвенного нагрева. Вода нагревается в теплообменнике, по которому циркулирует вода, подогретая в котле.

Системы горячего водоснабжения (бойлеры) обычно имеют встроенную автоматику, которая в связи с автоматикой котла поддерживает требуемую температуру. Современные бойлеры рассчитаны на работу с отопительными двухконтурными котлами, и подключаются при помощи специального монтажного комплекта.

Подключить бойлер к двухконтурному котлу несложно, но все-таки лучше доверить эту операцию специалисту, потому что есть и небольшие особенности подключения.

Бойлер к электрокотлу подключать не имеет смысла – так считают многие профессионалы. Непременное условие работы бойлера – небольшое потребление энергии обогрева от котла. Бойлер не должен перегружать отопительную систему своим подключением.

Если бойлер потребляет больше половины тепловой энергии, вырабатываемой котлом, то проблемы с обогревом дома или квартиры не избежать.

Если использовать бойлер и газовый двухконтурный котел, то при маленьком расходе горячей воды хватает настенного термоблока с 2 контурами, а если в доме есть большая ванна или СПА-бассейн, то нужен котел с бойлером. Для улучшения работы теплообменника следует задействовать еще один циркуляционный насос, обязательно с системой автоматики и возможностью контроля температуры воды (или другого теплоносителя).

Летом наиболее лучше использовать схему комбинированного нагрева – с точки зрения экономии. Эта схема состоит из бойлера, ТЭНа и теплообменника. Зимой бойлер работает от котла отопления, а летом – от ТЭНа.

Монтаж бойлера

Бойлер рекомендуется ставить в месте, где он не будет мешать, к примеру – над унитазом в углу.

• Определив место установки бойлера, нужно в стене высверлить 2 отверстия, забить в них 2 дюбель-гвоздя и вкрутить крепежные кронштейны.
• Дальше остается повесть бойлер на кронштейны.
• Врезаться в водопроводную систему.
• Установить запорный кран шарового типа.
• Смонтировать фильтр для очистки воды с картриджем.

Затем монтируется тройник, и от него отводится труба к крану холодной воды. Еще одна труба отводится к бойлеру одновременно с монтажом второго запорного крана. Эта труба подсоединяется к клапану избыточного давления, который заранее установлен на бойлере.

Еще два крана, вмонтированные в сам бойлер, предназначены для профилактических работ и слива воды. Кран для полного слива стал устанавливаться совсем недавно, и если его не открывать, то в запасе у вас всегда будет 80-100 литров воды. Но для работы слива нужны оба крана, чтобы исключить гидравлическую пробку в трубах.

Цанга, которая подсоединена к выходной трубе горячей воды, служит для начала разводки по квартире. В процессе прокладки труб высверливаются отверстия для специальных крепежных клипс под трубы. Силовой кабель подводится отдельной линией, обязательно сделать заземление. Электрический бойлер обязательно должен подключаться к напряжению через спаренный автомат-выключатель.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.
