Как установить регулятор температуры на батарею

Виды отопительных систем и принцип регулировки радиаторов

Ручка с клапаном

Чтобы правильно провести регулировку температуры радиаторов, нужно знать общее устройство системы отопления и разводку труб теплоносителя.

В случае индивидуального отопления, регулировка проходит легче, когда:

  1. Система запитана от мощного котла.
  2. Каждая батарея обустроена трехходовым краном.
  3. Смонтирована принудительная прокачка теплоносителя.

На этапе монтажных работ индивидуального отопления необходимо учесть минимальное количество изгибов в системе. Это нужно для того, чтобы уменьшить потери тепла и не снизить давление теплоносителя, подаваемого на радиаторы.

Для равномерного прогрева и рационального использования тепла, на каждой батарее монтируется вентиль. С ним можно уменьшить подачу воды или отключить ее от общей системы отопления в неиспользуемом помещении.

  • В системе центрального отопления многоэтажных домов, обустроенных подачей теплоносителя по трубопроводу сверху вниз вертикально, отрегулировать радиаторы невозможно. При таком раскладе верхние этажи открывают окна из-за жары, а в помещениях нижних этажей холодно, так как там батареи еле теплые.
  • Более совершенная однотрубная сеть. Здесь теплоноситель подается на каждую батарею с последующим возвращением его на центральный стояк. Поэтому заметной разницы температур в квартирах верхних и нижних этажей этих домов нет. При этом подающая труба каждого радиатора обустраивается регулирующим клапаном.
  • Двухтрубная система, где монтируются два стояка, обеспечивает подачу теплоносителя на радиатор отопления и обратно. Для увеличения или уменьшения потока теплоносителя каждая батарея обустраивается отдельным клапаном с терморегулятором ручного или автоматического управления.

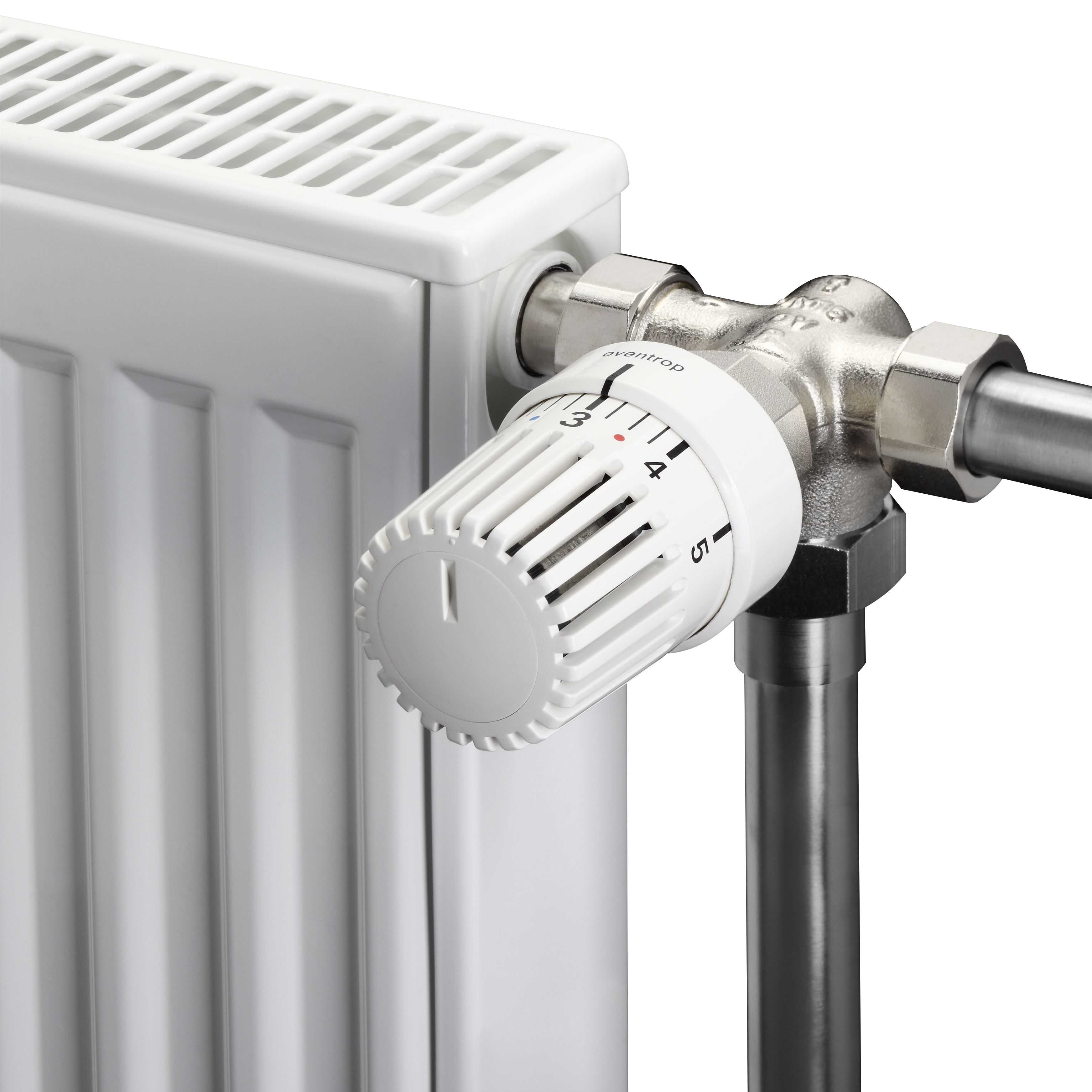

Термостатические головки

Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.

Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

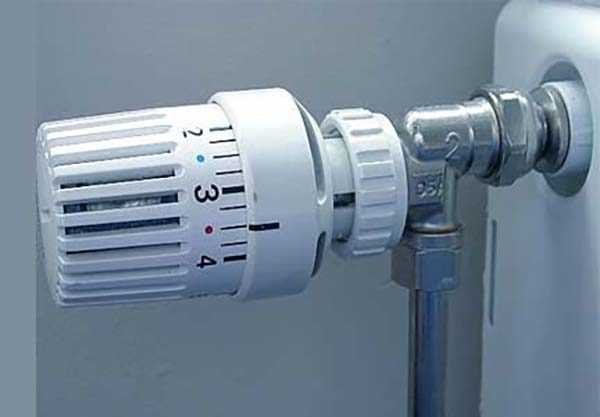

Ручная термоголовка — самый простой и надежный вариант

Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

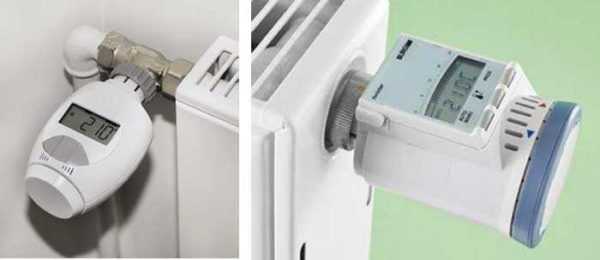

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Как увеличить теплоотдачу батарей

Можно ли увеличить теплоотдачу радиатора зависит от того, как его рассчитали, и есть ли запас мощности. Если радиатор просто не может выдать больше тепла, то и любые средства регулировки тут не помогут. Но можно попробовать изменитьситуацию одним из следующих способов:

  • В первую очередь проверить засорение фильтров и труб. Засоры — встречаются не только в старых домах. Чаще наблюдаются в новых: во время монтажа в систему попадает разного рода строительный мусор, который при запуске системы забивает устройства. Если чистка не дала результатов, переходим к кардинальным мерам.
  • Увеличить температуру теплоносителя. Это возможно в индивидуальном отоплении, но очень сложно, скорее невозможно, при централизованном.
  • Изменить подключение. Не все типы подключения радиаторов одинаково эффективны, например, обратное боковое дает снижение мощности на 20-25%, также влияет и место установки отопительного прибора. Подробнее о типах подключения батарей читайте тут .
  • Нарастить количество секций. Если подключение и установка выбраны оптимальные, а в комнате все равно недостаточно тепло, значит, тепловой мощности отопительного прибора не хватает. Тогда нужно дорастить несколько секций. Как это сделать, читайте тут.

Регулировкой температуру радиатора не поднять

Основной недостаток регулируемых систем состоит в том, что им необходим определенный запас мощности всех приборов. А это дополнительные средства: каждая секция стоит денег. Но за комфорт заплатить не жалко. Если у вас в комнате жарко, жизнь не в радость, также как и в холодной. А регулирующая арматура — универсальный выход из положения.

Устройств, которые могут изменять количество протекающего через отопительный прибор (радиатор, регистр) теплоносителя, много. Есть совсем недорогие варианты, есть имеющие приличную стоимость. Есть с ручной регулировкой, автоматической или электронной. Начнем с самых недорогих.

Как отрегулировать температуру в доме – 3 способа и определение оптимального режима

Основная задача поддержания температурного режима – создание комфортных условий для проживания при условии оптимального расходования ресурсов. Этого можно добиться несколькими способами.

Первый из них заключается в установке оптимальной степени нагрева теплоносителя в контурах теплых полов. Второй – в полном прекращении его поступления в него.

Самый простой способ заключается в использовании для греющего контура труб с максимальной рабочей температурой 90-95 градусов. Это позволяет установить в систему циркулярный насос с терморегулятором, а также клапан обратного хода.

Место установки насоса – труба-обратка, а температура теплоносителя в этом месте составляет не более 70-80 градусов по Цельсию. Если разогрев теплоносителя достигает критичных значений, термостатом отключается насос и отопление переходит в режим ожидания.

По мере остывания пола, циркулярный насос снова включается, подавая в трубопровод контура новую дозу горячей воды. Практика показывает, что такой способ наиболее эффективен и надежен для устойчивой работы отопления с теплым полом.

Второй способ регулировки степени нагрева предполагает включение в систему трехходового вентиля или смесительного клапана. При таком подходе через трехходовой вентиль производится подмешивание охлажденной воды из обратки к горячей подаче. То есть, максимальная температура горячей воды из котла, понижается добавлением охлажденной.

Если используется 3-х ходовой вентиль, регулировку можно производить вручную или через сервопривод. Клапан смешивающий регулирует температуру носителя тепла по заранее введенной величине контрольного показателя.

Третий способ регулировки нагрева носителя тепла в системе обогрева жилья состоит в использовании узла подмеса. Такое устройство можно изготовить из следующих компонентов:

  • вентиль 3-х ходовой;
  • насос циркуляционный;
  • перемычка байпаса;
  • градусник;
  • термостатическая головка ;
  • реле контроля максимальной температуры.

Учитывая состав применяемых компонентов, узел регулировки степени нагрева в системе обогрева получается довольно не дешевым.

Но изменение температуры в нем происходит очень быстро, потому, что оно производится подмешиванием к основному потоку теплоносителя воды из трубы-обратки. При этом происходит автоматическое уменьшение интенсивности горения в котле.

В соответствии с установленными регулировками режим потребления топлива всегда является оптимальным. Количество узлов в объединенной системе может быть любым, и каждый будет работать автономно в соответствии с установленными настройками.

Таким образом, можно поддерживать более высокую температуру воздуха, например, в детской комнате и одновременно более низкую в спальне взрослых представителей семейства. Особенно эффективен такой узел для управления температурой в устройстве водяных полов.

Для применения такого способа регулировки есть только одно требование – вся отопительная схема должна быть устроена по европейским требованиям. Температура горячей воды из котла должна быть не выше 67 градусов.

И в теперь рассмотрим методику регулировки теплового и гидравлического режима с использованием термостата. Его устанавливают в помещении, и настройка производится путем установки на этом приборе нужной температуры для данной конкретной точки. Управление нагревом производится сервоприводом на конкретном контуре.

Смотреть видео

Автоматика водяного теплого пола

Watch this video on YouTube

Узнайте как работает водяной теплый пол в зависимости от вида подключения.

Как выбирать терморегуляторы для водяного теплого пола

Управление современными отопительными устройствами производится с использованием специальных терморегуляторов. Будучи совмещенным с вынесенным измерителем температуры, этот прибор контролирует не только температуру поверхности пола, но и степень нагрева воздуха в самом помещении.

Ведь в конечном итоге, все усилия по созданию надежной отопительной системы направлены на создание комфортных условий для проживания.

Нормальное пользование теплым полом практически невозможно, если не использовать регулирующую аппаратуру. Схема терморегулятора для водяного теплого пола позволяет эффективно удерживать его температуру в необходимом интервале, позволяющем вести здоровый образ жизни.

На рынке присутствуют множество моделей этих приборов, которые специалистами условно разбиты на такие категории:

  1. Устройства, помогающие экономить энергоресурсы путем временного отключения отопительной системы и теплого пола в отсутствие хозяев.
  2. Приборы с программируемыми таймерами, которые позволяют настраивать «умный режим» работы отопительной системы в зависимости от состояния влияющих факторов. Все регулировки с таймера передаются на терморегулятор, устанавливающий температуру.

Но наиболее часто используются электронные терморегуляторы с возможностью программирования. При этом точность регулировки составляет 0,5 градуса.

Жидкокристаллический дисплей этого прибора отражает настроенную температуру поверхности, и ее фактическое значение на момент времени. Кроме того, показывается специальный символ во время работы системы отопления. Имеется также указатель неполадок при сбое в работе терморегулятора или системы с теплым полом в целом.

Управление работой отопления производится посредством воздействия на три клавиши, расположенные на лицевой панели дисплея.

Смотреть видео — автоматизации водяного пола

Системы водяных теплых полов. Автоматика — вебинар 11.02.2016

Watch this video on YouTube

Водное отопление продолжает оставаться самым популярным способом обогрева жилья, в том числе частного. Поэтому продолжают развиваться и совершенствоваться и системы его управления.

Это позволяет в значительной степени экономить энергоресурсы на отопление. Устанавливать и подсоединять датчик терморегулятора в системе с теплым полом следует при обесточенном электропитании.

Положительные качества

  1. Эти приборы прекрасно вписываются в интерьер квартиры, гармонируя с дизайном помещения. Регулировка температуры не составляет никакого труда.
  2. Устройства подходят для установки в любую отопительную систему. Их эксплуатация не требует постоянного обслуживания.
  3. Радиаторы отопления, оборудованные подобными приборами, создают в помещении комфортную температуру без необходимости постоянно открывать окна.
  4. Терморегулятор нормально функционирует при значениях 5-27 °C с погрешностью 1 градус.
  5. Благодаря такому механизму теплоноситель равномерно распределяется по всем радиаторам отопления.
  6. Устройство контролирует температуру, исключая тем самым лишний нагрев воздуха вследствие каких-либо причин, например, включения дополнительных электробытовых приборов.
  7. Если терморегуляторы применяются в автономных отопительных системах, происходит значительная экономия топлива (примерно на 25%). При этом уменьшается количество вредных газов, попадающих в воздух после сгорания.

Установка терморегуляторов дает максимальный эффект в индивидуальном строительстве, например, в загородном коттедже. Вся система окупается за один сезон. Если установлено центральное отопление, приборы позволяют поддерживать комфортный микроклимат в помещениях.

Монтаж термостатов должен начинаться с комнат, где часто изменяется температурный режим, например, с кухни или помещения, постоянно наполненного солнечными лучами.

Монтаж и настройка терморегулятора

Если установка терморегулятора на радиатор отопления произведена правильно, то устройство сразу же начнет работать корректно.

Перед началом монтажа

Перед началом установки обратите внимание на следующие важные пункты, которые позволят избежать элементарных ошибок монтажа терморегулятора:

Клапан всегда ставится на входе воды в радиатор. На выходе из радиатора прибор правильно работать не будет;
Термостат для радиаторов должен располагаться горизонтально. Такое положение необходимо для того, чтобы поднимающийся от радиатора нагретый воздух не вносил коррективы в работу термоголовки прибора;Правильный монтаж термостата на отопительный радиатор

Не допускается такое расположение прибора, при котором на него попадали бы прямые солнечные лучи;
Клапан должен быть установлен так, чтобы направление стрелки на его корпусе совпадало с направлением потока воды в трубе;
Терморегулятор должен находиться на определенной высоте от пола. Обычно это 40-80 см. На каждой модели указана рекомендованная высота. Если в наличии нет подходящей модели, купите прибор с выносным датчиком

В этом случае будет неважно, на какой высоте находится термоголовка;
Желательно, чтобы датчик не был ничем закрыт и имел возможность свободного доступа;
Если терморегулятор устанавливается в однотрубную систему, необходимо установить между верхней и нижней трубами перемычку (байпас). Без этой перемычки вы будете ограничивать скорость движения теплоносителя на всем стояке;Схема установки терморегуляторов для разных систем отопления

Если в помещении имеются 2 радиатора одинаковой мощности, то не имеет смысла устанавливать устройство на каждый из них

Достаточно и одного прибора. Если мощность радиаторов различается, то регулятор устанавливается на тот из них, который имеет большую мощность.

На заметку: Желательно перед термоклапаном установить шаровой кран. Он позволит поменять клапан или радиатор в случае необходимости, а также предохранит от чрезмерной нагрузки терморегулятор, которой он может подвергнуться при использовании его в качестве запорной арматуры при замене радиатора.

Установка терморегулятора

Рассмотрим последовательность действий при монтаже теплового регулирующего прибора:

  1. Вода из системы отопления должна быть слита, а водяной стояк должен быть перекрыт.
  2. Прикрутить клапан ко входу радиатора, установив его в горизонтальном положении.
  3. Соединить терморегулятор с подающей магистралью.
  4. Открыть подачу теплоносителя и заполнить систему нагретой водой.
  5. Проверить герметичность всех соединений. Должны быть исключены любые подтекания теплоносителя. Если таковые имеются, подтянуть места соединений.

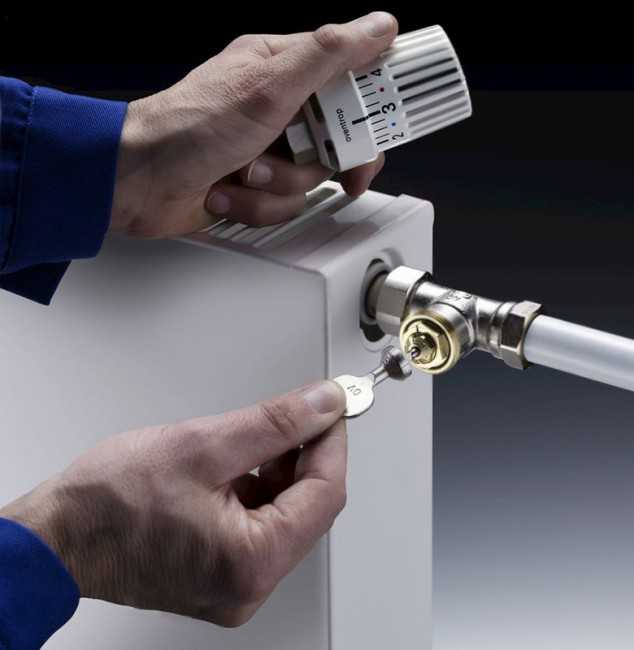

  6. Если необходимо, выполняется предустановка клапана. Для этого оттягивается стопорное кольцо, а затем метка совмещается с нужным делением. После этого кольцо стопорится.

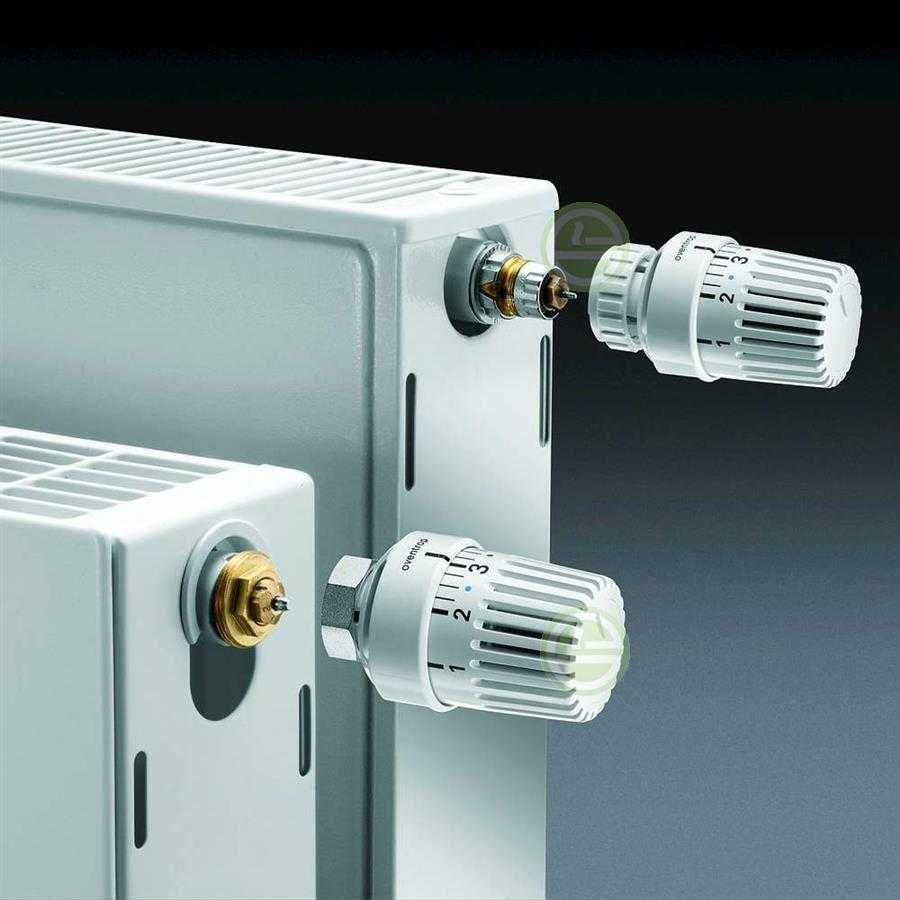

  7. На клапан устанавливается термоголовка. Она может либо защелкиваться, либо фиксироваться накидной гайкой.

Настройка терморегулятора

Важно: В процессе настройки оградите помещение от сквозняков, которые вносят путаницу в работу датчика. После того, как терморегулятор для радиатора отопления был установлен, его необходимо настроить, чтобы в помещении создалась наиболее комфортная для людей температура

Делается это для механического устройства в следующем порядке:

После того, как терморегулятор для радиатора отопления был установлен, его необходимо настроить, чтобы в помещении создалась наиболее комфортная для людей температура. Делается это для механического устройства в следующем порядке:

  1. Закрываются все окна и двери, а также отключаются кондиционер и система вентиляции.
  2. В комнате должен находиться обычный термометр.
  3. Вращая термоголовку до упора влево, полностью открываем клапан подачи теплоносителя. Это положение соответствует максимальной теплоотдаче радиатора.
  4. Через несколько минут, когда помещение прогреется на 5-7 градусов, необходимо полностью перекрыть радиатор. Для этого клапан поворачивается вправо до упора.
  5. Температура начнет постепенно понижаться. При достижении наиболее комфортных условий клапан нужно постепенно открыть.
  6. Клапан открывается до того момента, пока отчетливо не послышится шум теплоносителя. Это и будет положение клапана с наиболее комфортной температурой.
  7. Клапан оставляется в данном положении.
  8. Если возникнет необходимость в изменении температуры, это легко можно сделать регулятором термоголовки.

Электронные терморегуляторы не нуждаются в настройке. Достаточно выставить желаемую температуру в помещении, а прибор сам отрегулирует напор теплоносителя.

Ручные вентили

Вентили с ручной регулировкой позволяют изменять объем теплоносителя, поступающего в радиатор, за счет увеличения или уменьшения диаметра проходного отверстия.

В состав вентиля входит клапан, имеющий запорную головку. Она, в свою очередь, связана с рукояткой, на которую может быть нанесена шкала с делениями. Поворот рукоятки вызывает перемещение запорной головки и изменение объема поступающего теплоносителя в меньшую или большую сторону. Метки на шкале позволяют выставить требуемую температуру батареи.

Ручные вентили просты, надежны и недороги, однако требуют регулярного контроля.

Виды и конфигурация

  • Однотрубные системы довольно редкие, с успехом их производит современная компания Danfoss. Популярностью пользуются RA-G, RTD-G.
  • Большинство головок термостата отопительных систем относятся к двухтрубным системам – у многих компаний объемы такого производства достигают 97%.

Отличить зрительно головки для системы из 2 труб мастера могут по величине колпачка регулировки и цвету:

  • Однотрубные контуры имеют приборы крупные в сером или белом цвете.
  • Маленькие по диаметру колпачки ставят на головки систем из 2 труб, имеющие большое давление и малую подачу.

На корпусе указаны стрелки, показывающие направление теплового потока, монтаж в другую сторону не разрешается. Именно поэтому необходимо учитывать, как поступает вода в радиаторы различных комнат: сверху или снизу.

Газовые терморегуляторы

К достоинствам газовых устройств можно отнести:

  • плавная регулировка температуры;
  • термостат определяет температуру в комнате, на него никак не влияет нагрев теплоносителя, так как газ концентрируется в холодной части датчика, далеко от регулирующего клапана;
  • чувствительная мгновенная реакция на изменение микроклимата.

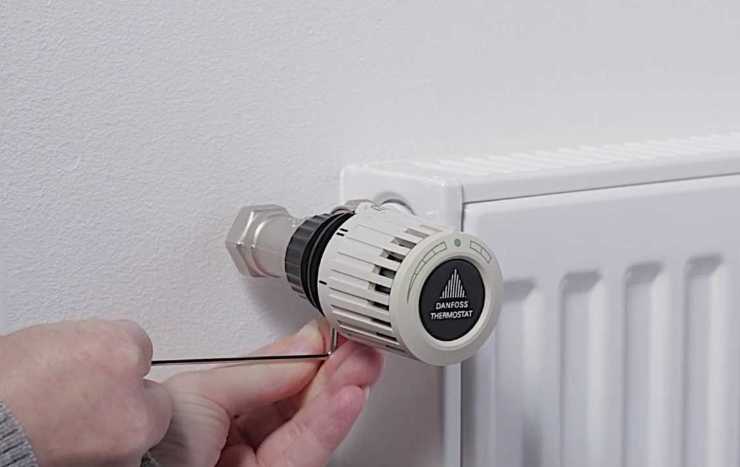

Терморегулятор для отопления производства компании Данфосс

Лидером по продажам газовых терморегуляторов для радиаторов отопления является Данфосс – знаменитая компания из Дании. Оборудование, которое они производят, славится своей надёжностью и долговечностью. Сроки службы устройств от Данфосс составляют свыше 20 лет.

Правила установки термоголовки

Место подключения при установке термоголовки на радиатор не зависит от ее вида. В любом случае это труба, напрямую подающая теплоноситель к батарее.

Чтобы устройство работало корректно, вокруг него беспрерывно должен циркулировать воздух.

Рекомендации по подключению

Каждый производитель дает рекомендации по поводу подключения термоголовки.

Несмотря на это, существуют и общие условия монтажа:

  1. Корпус должен быть защищен от прямых ультрафиолетовых лучей. В противном случае прибор будет работать неточно.
  2. Термоголовка должна быть открыта. Ее не следует скрывать никакими защитными коробами, мебелью.
  3. Нельзя, чтобы устройство находилось над трубами отопления. В этом случае будет несоответствие между температурой в помещении и зоной вокруг головки.
  4. Если устройство практически изолировано, нужно устроить байпасную линию или поставить перепускной клапан в районе подающей трубы и обратки.
  5. Подсоединяемый трубопровод не должен оказывать давление на корпус клапана.

Во время монтажа регулятор термоголовки нужно установить на максимум. Это обеспечит правильную работу устройства. Непосредственно перед установкой движение воды или другого теплоносителя в контуре нужно перекрыть, затем слить.

Устанавливать термоголовку вертикально запрещено. Она должна располагаться параллельно полу. Такое положение гарантирует, что на нее не оказывает влияния теплый воздух

Последовательность монтажа прибора

Монтаж нужно начать с обрезки труб, которую выполняют, отступив немного от радиатора. Следующий шаг — демонтаж существующей запорной арматуры. Далее, отделяют хвостовики от клапанов и ввинчивают их в пробки радиатора.

Монтируют на место обвязку, предварительно собрав ее, соединяют трубы. Остается отрегулировать температуру путем поворота ручки термостата до тех пор, пока насечки не совпадут с имеющимися метками на корпусе, соответствующими определенной температуре.

Не рекомендуется перетягивать гайки крепления термоголовки, т.к. материалы, из которых она изготовлена, довольно мягкие. Для этого лучше применить динамометрический ключ

Важно, чтобы стрелка на корпусе показывала в сторону потока горячего теплоносителя в системе. В противном случае работа проделана напрасно, работать ничего не будет

Устанавливать термоголовку можно как на входе, так и на выходе.

Нельзя пренебрегать рекомендациями производителей по поводу уровня установки прибора, поскольку он откалиброван на температурный режим на этой высоте. В основном это 0,4 – 0,6 м от пола.

Но не все батареи имеют верхнюю подачу, она бывает и нижней. Если нет образца, подходящего по высоте, выход в настройке термоголовки на более низкую температуру.

Поскольку у пола более прохладно, а прибор настроен на температуру, которая должна быть у верхнего края батареи, в помещении будет жарко. Чтобы не делать этого, можно установить термоголовку с выносным датчиком. Есть и такой вариант, как самостоятельная настройка регулятора.

Особенности выполнения настройки

Для нормальной работы устройства нужна предварительная настройка. Перед этим включают отопление и изолируют комнату, закрыв дверь.

В определенной точке устанавливают термометр и приступают к выполнению настройки:

  1. Поворачивают термоголовку в левую сторону до упора с тем, чтобы течение теплоносителя было полностью открыто.
  2. Ждут пока температура повысится на 5-6° по сравнению с исходной.
  3. Поворачивают головку до упора вправо.
  4. Когда температура упадет до нужной величины, вентиль постепенно откручивают. Останавливают вращение, при появлении шума в радиаторе и потеплении корпуса.

Последнее положение термоголовки соответствует комфортной температуре. Она и будет постоянно поддерживаться.

В конструкцию электронных термоголовок заложены встроенные программы. Они дают возможность настраивать температуру с большой точностью — вплоть до 1 градуса
