Практический пример расчета ленточного фундамента

Как сделать своими руками?

Существует три основных метода создания полов по грунту, если здание возводилось на ленточном основании. У каждого из них есть свои преимущества и нюансы, однако все они отличаются хорошей несущей способностью.

Деревянный настил

Наиболее простой способ, который требует наименьших финансовых затрат. Для опоры конструкции потребуются столбики, размещаемые на поверхности грунта так, чтобы создать опорную систему для деревянных лаг.

Между столбиками необходимо засыпать керамзит, иногда можно оставить пространство пустым, но тогда потребуются отверстия для вентиляции.

Лаги обязательно выравниваются, чтобы плоскость опор оказалась абсолютно ровной, после чего производится настил чернового пола. На него укладывается пленка, обеспечивающая паро- и гидроизоляцию, и стандартная подложка.

В качестве чистового напольного покрытия может использоваться ламинат, линолеум или же монтируется пол из материала по желанию владельца.

Сухая стяжка

Этот вариант обеспечивает хороший результат в минимальные сроки. Работы, которые требуется провести:

  1. Насыпается песчано-гравийная подушка, где составляющие располагаются слоями по двадцать сантиметров толщиной, тщательно трамбуются, после чего на них укладывается полотно геотекстильного материала.
  2. Устанавливается армирующая сетка, на которую заливается бетонная смесь для черновой стяжки.
  3. Следующим слоем укладывается гидроизоляционная пленка – полотна находят друг на друга на десять-пятнадцать сантиметров, стыки прорабатываются строительным скотчем, края выводятся на стену на высоту в двадцать сантиметров.
  4. Устанавливаются штукатурные профили или иные конструкции, которые будут маяками, позволяющими сформировать ровную поверхность.
  5. Засыпается керамзит, выравнивается согласно ранее установленным маякам.
  6. Монтируется черновой пол. Для него используют гипсокартон или фанерные листы. Наиболее подходящим эксперты считают шпунтованный гипсокартон, который надежно соединяется в единое полотно благодаря специальному профилю.

Бетонная стяжка

Данный метод оказывается более трудоемким, чем остальные. Применять его рекомендуется, если температура воздуха не опускается ниже пяти градусов, на поверхность не будет светить солнце, а площадка подготовлена к проведению работ.

Алгоритм устройства стяжки таков:

  1. Высыпается около десяти-двадцати сантиметров песка для создания подушки. Слой может быть больше, но не превышать 60 см. Проводится утрамбовка для максимальной плотности, например, как на нахоженной дороге.
  2. На получившейся подушке формируется слой гравия или щебня, толщина которого аналогична песчаному. Проводится утрамбовка.
  3. Укладывается внахлест геотекстильное полотно, напуск по пятнадцать сантиметров. Такой же делают на стены фундамента.
  4. По периметру монтируется демпфирующий слой.
  5. Проводится армирование специальной сеткой из стекловолокна или металлической арматуры, после чего заливается бетонный состав. Теперь понадобится выдержать время до полного затвердевания смеси.
  6. Укладывается гидроизоляция. Подойдет как рубероид в сочетании с мастикой из битума, либо современные пропитки.
  7. Прокладывается слой утеплителя. Специалисты рекомендуют пеноплекс, так как он плотный и прекрасно справляется с нагрузками.
  8. Размещается паро-гидроизоляционная пленка с напуском на стены. Нахлест до пятнадцати сантиметров, на стены – до двадцати. Все стыки прорабатываются строительным скотчем.
  9. Устанавливается армирующая сетка для чистовой заливки. Бетонный слой не превышает десяти сантиметров.

Если владелец здания запланировал устройство теплого пола, то трубопроводы и прочие необходимые коммуникации укладываются до заливки бетоном. Необходимо удостовериться, что все соединения выдерживают нагрузку и выполнены с требуемым запасом прочности.

Расчет по глубине и ширине

Чтобы определиться с основными параметрами, следует уточнить характеристики почвенного состава и размеры строящегося объекта. Если планируется двухэтажный дом из кирпичного материала, фундаментную основу следует заглубить ниже уровня промерзания грунта до шестидесяти сантиметров. При этом на мягкой почве общая глубина основы может составлять от двух до трех метров.

Составляя проект, следует учесть планировку, размеры, ширину наружных и внутренних стен, для возведения которых закладывается фундаментное основание. Как правило, минимальная ширина фундаментной ленты принимается равной или большей, чем соответствующий размер стены. Разрешается устраивать свес стен с фундамента до тринадцати сантиметров. Дело в том, что показатель прочности фундаментной основы позволяет выдерживать нагрузку, создаваемую стенами, а разница в размерах позволяет сократить расходы на армирование и заливку бетона.

Исходя из размеров подошвы, рассчитывается вся ширина несущих стен сложением нагрузок на фундаментное основание, которое передает их на почву.

Необходимо иметь данные геологической разведки, дающие полнейшую характеристику по свойствам, уровню промерзания, глубине нахождения грунтовых вод.

Данные по глубине промерзания для того или иного региона можно уточнить в специальных справочниках по строительству. Если появляется вероятность изменений пучинистости почвы и изменения глубины вод, рекомендуется заказывать специальные исследования почвенного участка, которые помогут избежать необоснованных расходов, связанных с выявлением нежелательных почвенных свойств.

В каждом из случаев под фундаментную основу следует устраивать прослойку из песка или гравия высотой от десяти до двадцати сантиметров, поэтому при копке траншеи придется учесть эту дополнительную глубину.

Размеры фундаментной подошвы определяются так, чтобы создаваемые нагрузки не превышали допустимый вес на почву в месте проведения работ.

Если у строящегося сооружения формы квадратные или прямоугольные, то их параметры вычисляются достаточно легко. В случае, когда необходимо залить сложную фундаментную конструкцию, то выполняется деление на основные конструктивные элементы, объемные и размерные параметры которых потом складываются.

Определив значения высоты и ширины фундаментной основы, остается рассчитать количество бетонной смеси, арматурных прутьев, материала для опалубочных щитов.

Область применения классического монолитного фундамента

Ленточный фундамент применим в нижеприведенных случаях:

  1. В случае, когда сооружение имеет бетонные, кирпичные, каменные стены при плотности более 1000 кг на один кубический метр. В данном случае создаваемое давление на основание определяет необходимость в возведении фундамента с повышенным показателем прочности.
  2. Если сооружение будет иметь тяжелые перекрытия, представленные железобетонными плитами. В данном случае давление на основание также повышается.
  3. В случае, когда исследования грунта указывают на высокую вероятность неравномерной осадки фундамента из-за неоднородности земли. При соблюдении технологии возведения получаемый фундамент способен с большой эффективностью перераспределять нагрузку.
  4. При условии, что возводимое сооружение должно иметь цокольный этаж или подвал.

Как правило, возведение основания проводится только после создания его проекта

Важно соблюдать рекомендации по возведению, так как их нарушение может привести к перекосу сооружения. Примером назовем то, что не рекомендуется экономить на выбранной марке бетона или количестве армирующих элементов, их поперечного сечения

Расчет глубины заложения основания одноэтажного дома

Траншея под основание

Фундамент для одноэтажного дома должен быть заложен на глубине, которая находится ниже уровня промерзания грунта. Чертеж обязательно должен учитывать данный критерий и выполнен с его учётом.

Нормированная глубина промерзания определяется на основе данных, полученных за последние 10 лет для конкретного региона. Результаты наблюдений сравниваются с ГОСТ 25100, а затем определяется линия перехода пластичного мёрзлого грунта в твёрдый.

Если к таким данным нет доступа или они утеряны, то для регионов с глубиной промерзания до 2,5 м допускается выполнить расчет по формуле:

где Mt – безразмерный коэффициент, который определяется суммой всех абсолютных температурных значений ниже нуля, согласно СНиП 23-01. Если информация о температурах в нормативных документах отсутствует, то необходимо обратиться в гидрометеорологический центр для их получения;

d0 – величина, зависящая от типа грунта на участке. Её взять можно из СП 22.13330.2011.

Если глубина промерзания превышает 2,5 м, то необходимо проведение теплотехнических расчетов в соответствии с СП 25.13330. Расчет сезонного промерзания грунта осуществляется по формуле:

где kh – безразмерный коэффициент, который учитывает тепловой режим для наружных и внутренних конструкций основания на основе сведений об отоплении здания. Определяется по Таблице 1 либо принимается равным 1,1 для неотапливаемых помещений (за исключением северных регионов, где преобладают отрицательные температуры в течение всего года).

Таблица 1. Величина коэффициента kh в зависимости от конструктивных особенностей здания

Данные Таблицы 1 справедливы для тех случаев, когда расстояние между стеной и краем фундамента менее полуметра, а в случае его превышения – коэффициенты следует повысить на 0,1. Если температура попадает в интервал между табличными значениями, то берут величину с меньшим значением.

Глубина закладки наружного или внутреннего фундамента для отапливаемых помещений с холодными подвалами или техническими помещениями должна быть определена на основе Таблицы 2.

Таблица 2. Глубина заложения фундамента в зависимости от типа грунта для домов с подвальным неотапливаемым помещением

Расчет глубины заложения фундамента для дома из блоков или кирпича с подвальным помещением проводится по следующей формуле:

где hs – толщина грунта выше подошвы основания, если смотреть с подвала;

hcf – толщина пола подвала;

gcf – величина удельного веса конструкции подвальных полов.

Посмотрите видео, как произвести самостоятельный масштаб основания.

Изучение характеристик грунта

Перед тем как приступить к расчету любого типа фундамента определяют характеристики основания под него. К основным и наиболее важным моментам относят:

  • водонасыщенность;
  • несущую способность.

При строительстве крупных объектов перед началом разработки проектной документации выполняют полноценные геологические изыскания, которые включают в себя:

  • бурение скважин;
  • лабораторные исследования;
  • разработку отчета о характеристиках основания.

В отчете предоставляются все значения, полученные в ходе первых двух этапов. Полный комплекс геологических изысканий стоит дорого. При проектировании частного дома в нем чаще всего нет необходимости. Изучение почвы выполняются двумя методами:

  • шурфы;
  • скважины.

Отрывку шурфов выполняют вручную. Для этого лопатой выкапывают яму, глубиной на 50 см ниже предполагаемой отметки подошвы фундамента. Почву изучают по срезу, определяют примерно тип несущего слоя и наличие в нем воды. Если грунт слишком насыщен водой, рекомендуется остановиться на свайных опорах под здание.

Второй вариант изучения характеристик основания под дом выполняют ручным буром. Анализ проводят по кускам почвы на лопастях.

Важно! При проведении мероприятий необходимо выбирать несколько точек для изучения. Они должны располагаться под пятном застройки

Это позволит наиболее тщательно изучить тип почвы.

Определившись с основанием, для него выясняют оптимальное удельное давление на грунт. Величина потребуется в дальнейшем расчете, пример которого представлен далее. Значение принимают по таблице.

Тип исследуемого грунта Оптимальное удельное давление на грунт, кг/см2
Песок пылеватый и мелкий 0,35
Песок средней крупности 0,25
Супесь* 0,50
Суглинок 0,35
Пластичная глина 0,25
Твердая глина* 0,50

Ленточный фундамент и грунты: почему это так важно

При выборе типа фундамента важно точно знать две характеристики подлежащих грунтов: их несущую способность и пучинистость. Несущая способность выше всего у скальных грунтов; за ними следуют хрящеватые – смесь песка и глины с мелким камнем и щебнем. Песчаные грунты склонны к просадке, свойства песчано-глинистых (супесей и суглинков) зависят от соотношения глины и песка

Самая низкая несущая способность – у грунтов органического происхождения: торфа, сапропеля, ила

Песчаные грунты склонны к просадке, свойства песчано-глинистых (супесей и суглинков) зависят от соотношения глины и песка. Самая низкая несущая способность – у грунтов органического происхождения: торфа, сапропеля, ила

Несущая способность выше всего у скальных грунтов; за ними следуют хрящеватые – смесь песка и глины с мелким камнем и щебнем. Песчаные грунты склонны к просадке, свойства песчано-глинистых (супесей и суглинков) зависят от соотношения глины и песка. Самая низкая несущая способность – у грунтов органического происхождения: торфа, сапропеля, ила.

Строительные нормы запрещают опирать фундамент непосредственно на органические грунты со слабой несущей способностью.

Также сложными считаются грунты водонасыщенные и имеющие переменную структуру слоев. Проблема слабых грунтов типична, например, для участков, находящихся на месте осушенных болот. Строительство дома на малозаглубленном ленточном фундаменте на таких грунтах теоретически возможно, но требует довольно затратных работ. Так, если глубина слабонесущего слоя не более 1 м, а под ним находится более «выносливый», то при строительстве слой слабого грунта вынимается и в траншее устраивается подложка из песка либо бетонная подготовка. Также плохой грунт иногда уплотняют механическим способом, заменяют подушкой из гравия либо армируют специальными сетками. Специалисты, однако, рекомендуют в таких ситуациях отказаться от ленточного фундамента в пользу свайного.

Пучинистость грунта прямо связана с его способностью удерживать воду, а морозным пучением называется увеличение объема грунта из-за расширения воды при ее замерзании.

Непучинистые грунты: твердые глины, малоувлажненные гравелистые, песчаные грунты при глубоком залегании грунтовых вод.

Слабопучинистые: полутвердые глинистые; незначительно водонасыщенные пылеватые и мелкие пески, крупнооблмочные грунты с содержанием глин и песка 10-30%.

Среднепучинистые грунты: тугопластичные глинистые, влажные пылеватые и мелкие пески, крупнообломочные грунты с содержанием глин и песка более 30%.

Сильнопучинистые и чрезмернопучинистые: мягкопластичные глинистые, пылеватые и мелкие пески с сильным водонасыщением.

На сильнопучинистых грунтах возможно строительство небольших (1-2 этажа) деревянных домов на малозаглубленном ленточном фундаменте из монолитного железобетона. Для более тяжелых домов будет необходим комплекс работ по понижению уровня грунтовых вод, организации дренажа и водоотведения.

Чем выше стоят грунтовые воды, тем более пучинистыми будут грунты независимо от их состава. Критический для строительства фундамента уровень грунтовых вод различается для разных почв и высчитывается по формуле: нижняя граница промерзания грунта (в метрах) плюс следующее число:

  • пески – 0,8-1 м
  • супеси 1 – 1,5 м
  • суглинки 2 – 2,5 м
  • глины 2,5 – 3,5 м.

При залегании грунтовых вод ниже указанных значений они не влияют на степень пучинистости грунтов.

Вообще же сооружение ленточного фундамента на сильнопучинистых грунтах с высоким уровнем грунтовых вод считается нецелесообразным: в таких условиях лучше всего себя показывает свайно-ростверковый фундамент.

Планируя строительство, лучше всего не экономить на профессиональном обследовании грунта на вашем участке: это поможет избежать больших проблем в будущем. Услуги специалиста стоят денег, однако это вложение себя оправдывает. Спасать дом, фундамент которого деформировался из-за ошибок в оценке свойств подлежащих грунтов, обойдется гораздо дороже.

Список статей

Ленточный

443

Технологические решения для монолитной плиты на ленточном фундаменте

Ленточный

321

Взвешенное решение, или какой фундамент лучше — свайный или ленточный

Ленточный

994

Как правильно сделать ленточный фундамент своими руками?

Ленточный

375

Какой ленточный фундамент выбрать под возведение двухэтажного дома?

Ленточный

426

Нюансы обустройства ленточного фундамента на склоне

Ленточный

569

Какая цена строительства ленточного фундамента и какие факторы влияют на конечную смету?

Ленточный

334

Способы и особенности расчета ленточного фундамента

Ленточный

178

Основные виды ленточного фундамента, их особенности и применение

Ленточный

358

Что собой представляют продухи в ленточном фундаменте, для чего и как их делают?

Что нужно сделать

Чаще всего при частном строительстве используют ленточный фундамент. Такой тип позволяет сделать в доме подвал, но в некоторых случаях он может быть экономически невыгодным. Чтобы составить смету на выполнение работ (или примерно прикинуть, сколько потребуется вложений), нужно выполнить расчет арматуры для ленточного фундамента, также вычислить объем бетона и его геометрические размеры.

Чаще всего в частном строительстве закладывают ленточный фундамент

Методика расчета предполагает вычисление трех величин. Расчет ленточного фундамента в результате должен дать такие сведения о конструкции:

  • глубина заложения подошвы;
  • ширина основания;
  • ширина по всей высоте.

Расчет фундамента для дома из кирпича или других материалов обязательно начинают с определения глубины заложения. Она зависит от пучинистости грунта, уровня грунтовых вод и климата. Если неправильно высчитать эту характеристику, здание может разрушиться под действием сил морозного пучения. Лента будет одновременно подвергаться воздействию влаги и холода, что приведет к неравномерным деформациям и трещинам.

Ширина основания должна быть достаточной для того, чтобы равномерно передать массу здания на грунт. Чем меньше прочность почвы, тем шире потребуется подошва. За счет большой площади удается распределить нагрузку от ленточного фундамента для дома на основание так, что на каждый его участок приходится не больше допустимой величины.

Фундамент должен быть заложен ниже уровня промерзания грунта

Ширина ленты по всей высоте обычно принимается конструктивно. Она должна быть чуть больше наружных стен. При этом учитывают способ изготовления ленты. Для монолитного фундамента может быть достаточно ширины сечения 200—300 мм, в то время как сборный рекомендуют делать не менее 400—600 мм. Также этот показатель зависит о глубины заложения. Чем она больше, тем сильнее будут опрокидывающие воздействия (потребуются более мощные стены подвала).

Пример сбора нагрузок на фундаменты

Но хватит теории. Давайте рассмотрим пример сбора нагрузок ленточного и столбчатого фундамента. И начнем мы с нагрузок, действующие на фундамент со стороны строения. Эти рекомендации подойдут и для столбчатых, и для ленточных оснований.

Сбор нагрузок со стороны строения

Выше по тексту уже говорилось, что нагрузки со стороны строения разделяются на:

  • Конструкционные (вес самого дома).
  • Эксплуатационные (вес содержимого дома).
  • Динамические (вес снега на кровли, усилие, передаваемое на конструкцию ветром).

Конструкционные нагрузки считают по объему и удельному весу стройматериала. Например, если вы приобрели для строительства стен 15 кубометров пиломатериала с плотностью 600 кг/м3, то конструкционная нагрузка приблизится к 9 тоннам. Ну а строение, возводимое из 8 тысяч ординарных кирпичей – масса одной штуки – 3,5 килограмма – сгенерирует конструкционную нагрузку в 28 тонн.

Но это только стены. Конструкционную нагрузку перекрытий и кровли следует вычислить отдельно. Вес одного листа 8-волнового шифера равен 26 килограммам, а квадратный метр такого покрытия весит 14 кило. Плотность соснового бруса, расходуемого на каркас кровли равна 550-600 кг/м3.

В итоге, двускатная крыша с площадью кровли в 60 «квадратов» сгенерирует вес в 0,8 тонны по кровле и 1,2 тонны по каркасу (до двух кубометров пиломатериалов на брус и доски обрешетки). Точные объемы стройматериала можно вычислить по калькулятору кровли – специальной программе, в которую вводят габариты крыши и получают на выходе данные по метражу кровельного покрытия и объему пиломатериалов для каркаса и обрешетки.

Эксплуатационная нагрузка определяется по метражу цокольного и межэтажного перекрытия. По СНИП квадратный метр площади дома можно нагрузить 300-350 килограммами. В итоге, дом площадью в 100 м2 сгенерирует 3,5 тонны эксплуатационной нагрузки.

Динамическую нагрузку считают по площади кровли, умножаемой на массу снега, давящую на квадратный метр крыши. В наших широтах снеговая масса доходит до 180 кг/м3. И в рассматриваемом случае она равняется 10,8 тонны.

Сбор нагрузок со стороны фундамента

Следующий этап сборки нагрузок – определение массы самого фундамента. Зная внешние усилия, генерируемые общей массой строения можно подсчитать объемы ленточного основания и количество опор в столбчатом фундаменте.

Сбор нагрузок на столбчатый фундамент начинается с определения несущей способности одного столба, вычисляемой по площади его подошвы и несущей способности грунта. И если последняя характеристика равняется 2 кг/см2 (это минимальное значение), а площадь подошвы доходит до 1600 см2 (40х40 сантиметров), то один столб удержит не менее 3,2 тонны.

Общее количество столбов, вычисляется по сбору нагрузок со стороны строения. В нашем случае она равна 44,3 тонны, увеличим этот результат на 50 процентов (коэффициент запаса прочности) и получим 66,45 тонны. На этот вес нужно, как минимум 21 столб.

Ну а зная количество столбов и объемы одной опоры (0,4х0,4 (площадь основания) х1,5 (высота)) можно вычислить общий объем фундамента. В нашем случае он равен 5,04 м3. Столбы заливают бетоном, следовательно, вес такого фундамента равен 12,6 тонны (5,04м3 х 2500 кг/м3 (удельный вес бетона)).

Сбор нагрузок на ленточный фундамент начинают с вычисления площади подошвы. Ее определяют по сбору нагрузок со стороны строения и несущей способности грунта. В нашем случае она равна 33225 см2 (66450 кг (вычисленная выше масса дома) / 2 кг/см2).

Но эти данные определяются только по конструкционным характеристикам, а есть еще и эксплуатационные – морозостойкость, влагостойкость, минимальная ширина ленты и прочее. И по этим параметрам при минимальной ширине ленты в 40 сантиметров площадь основания лучше всего вычислить по периметру самого здания. И для дома в 100 м2 (условные габариты 10х10 м) периметр будет равен 40 метрам, а площадь основания 16 м2 (40х0,4).

Зная площадь основания и глубину залегания фундамента можно вычислить объем заливки. И при высоте стены фундамента в 1,5 метра на заливку основания уйдет до 24 м3 раствора. А масса фундамента будет равна 60 тоннам (24м3 объема умножаем на 2500 кг/м3 плотности железобетона)

Данные для вычисления характеристик ленты

Примеры расчета оперируют такими данными, как:

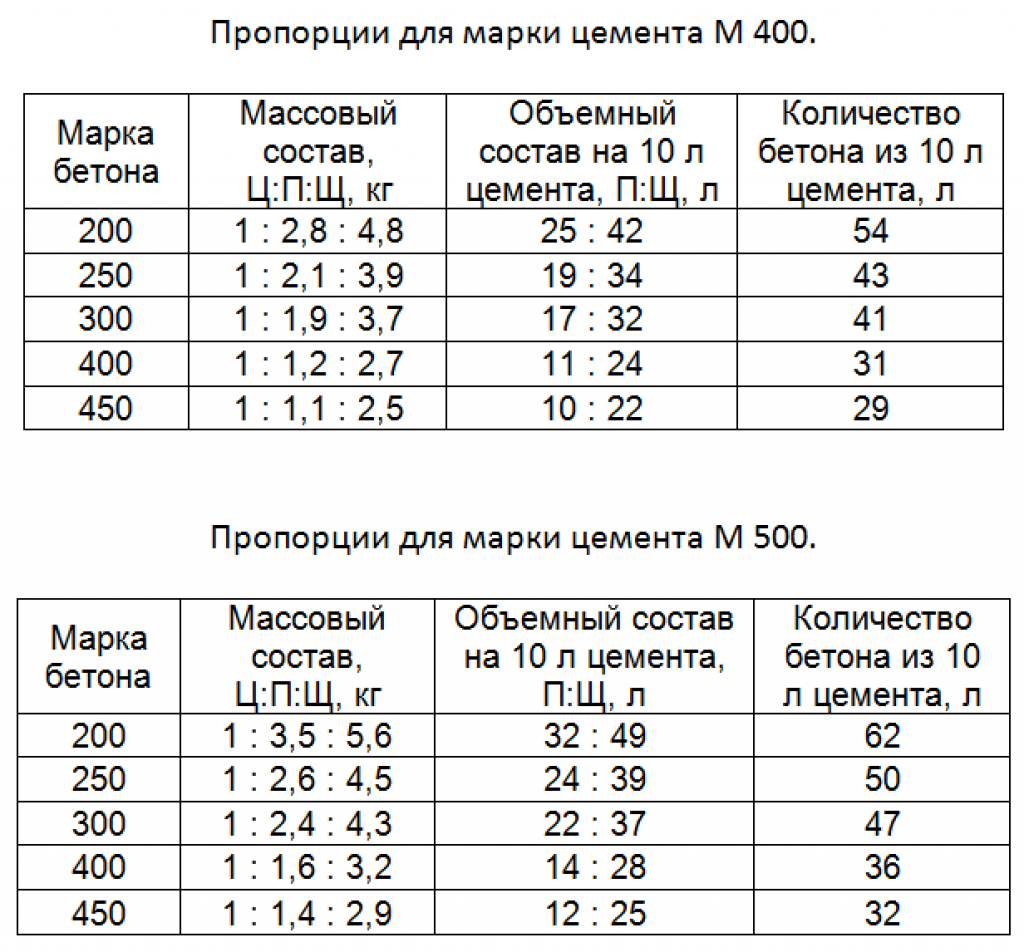

Пример расчета бетона на ленточный фундамент.

  • проект здания;
  • снеговая нагрузка;
  • отметка промерзания почвы;
  • уровень грунтовых вод;
  • характеристики грунта.

Ленточный фундамент рассчитывается в четыре этапа:

  • вычисление общей нагрузки на основание: масса конструкций коттеджа, эксплуатационные нагрузки (пользователи, мебель, интерьер), снеговая, ветровая нагрузка;
  • определение удельного давления подошвы основания на почву;
  • вычисление геометрических размеров ленты;
  • корректировка геометрии по результатам предыдущих расчетов.

Пример расчета коттеджа класса эконом оперирует такими конструктивными элементами, как:

  • фундамент;
  • цоколь;
  • перекрытие нулевого уровня;
  • коробка дома;
  • перегородки;
  • облицовки, кровля;
  • лестницы (наружные, внутренние);
  • тепло-, паро-, шумо- и гидроизоляция;
  • прочие конструкции (печь, камин, климатическое оборудование, отопительные котлы, коммуникации)

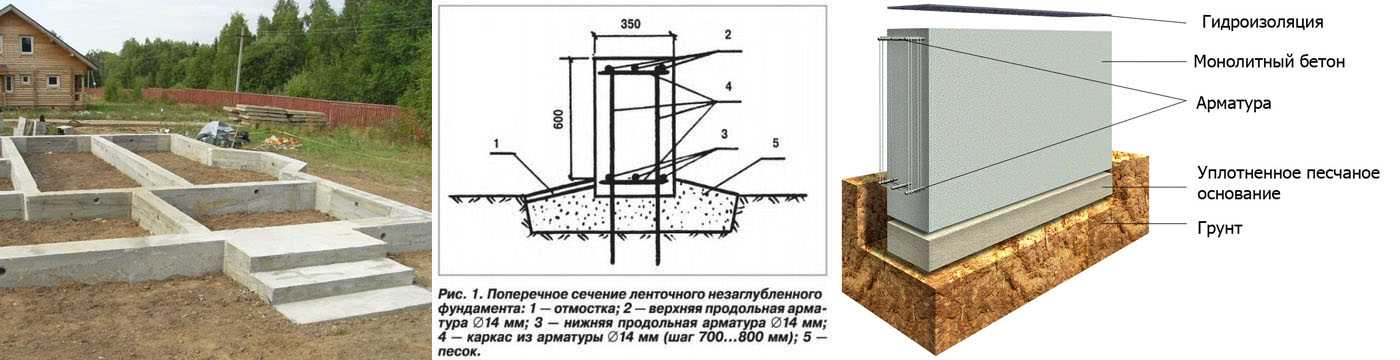

Ленточный фундамент виды и формы.

На этом этапе расчета ленточного фундамента потребуются чертежи (либо эскизы) с точными размерами. По ним высчитывается объем используемых конструкционных материалов. Для облегчения проектирования в сети существуют бесплатные сервисы для подсчета объемов бетона, количества кирпича, пиломатериала. После получения значений объемов конструкций цифры умножаются на плотность материалов, из которых они изготовлены. Полученный вес фундамента, перегородок, стен, перекрытий, кровли умножается на коэффициенты надежности, различные для отдельных конструкционных материалов:

  • металл – 1,05;
  • дерево, камень, железобетон, бетон – 1,1;
  • заводские ж/б конструкции – 1,2;
  • железобетон, залитый в пятне застройки – 1,3;
  • грунт – 1,1;
  • легкие материалы – 1,3.

Плотность материалов берется из таблиц справочников либо СНиП. Например, бетоны, в зависимости от наполнителя, могут существенно отличаться этой характеристикой (от 1,8 до 2,5 т в кубе объема). Параметры ленты задаются исходя из характеристик грунта, ширины стеновых материалов.

Влияние грунта на глубину заложения фундамента

При расчете фундамента необходимо знать характеристики грунта и будущие нагрузки

Углубленность в грунт зависит от типа строения и его конструкции. Для расчета собираются нагрузки, действующие на основание. Геологические условия, степень пучения почвы, осаждение и промерзание являются важными показателями для расчета фундамента. Глубина заложения принимается не меньше 0,5 м (исключая скальные породы).

В каждом случае углубление рассчитывается по индивидуальным правилам так, чтобы принять минимальную величину для снижения объема выемки грунта, уменьшить работы по реструктурированию почвы ниже подошвы котлована. Упрощается водоотведение с участка при выборе оптимальной степени заглубления основания в грунт.

Правила определения глубины заложения:

  • подошва опускается в толщу несущего слоя на 10 – 15 см;
  • не допускается присутствие под подошвой основания грунта небольшой толщины, если его технические характеристики уступают свойствам подкладываемого слоя;
  • закладку делают выше отметки подъема грунтовой жидкости для исключения работ по водопонижению при строительстве.

Расчёт нагрузки с учётом площади и региона дома

Все нагрузки на фундамент состоят из двух величин — постоянных и переменных. К постоянным нагрузкам относится вес самого здания, к переменным — сила давления снегового покрова и ветра, величина которой зависит от региона, где ведется строительство. Зная площадь дома и нормативный вес материалов, из которого он будет возводиться, можно рассчитать ориентировочную нагрузку на фундамент, исходящую от массы строения. Для проведения расчетов воспользуйтесь следующими справочными таблицами:

Таблица 2: Расчетный вес стен

Таблица 3: Расчетный вес перекрытий

Таблица 4: Расчетный вес кровли

Важно! Определив массу здания вам необходимо добавить к ней полезные нагрузки (вес людей, мебели), которые будет испытывать фундамент в процессе эксплуатации здания. Расчетная величина полезных нагрузок для жилищного строительства на каждый квадратный метр перекрытия составляет 100 кг

Следующий этап расчетов — определение нагрузок от снегового покрова. Нормативная величина снеговой нагрузки различается в разных регионах России. Для расчета вам необходимо умножить площадь кровли здания на вес 1 м2 снега и коэффициент уклона крыши.

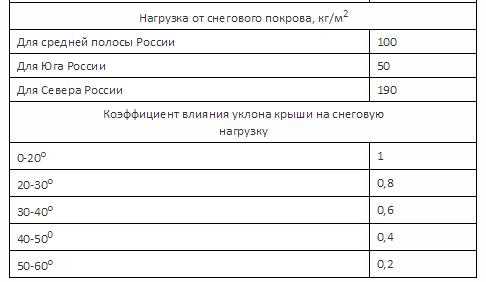

Таблица 5: Нагрузка от снегового покрова на фундамент здания

Осталось лишь рассчитать ветровую нагрузку на здание. Делается это по формуле:

площадь здания * (N +15*высота здания); где N — расчетная ветровая нагрузка для разных регионов России, которую вы можете увидеть на нижеприведенной карте.

Рис: Карта ветровых нагрузок в разных регионах России

Важно! Определив все постоянные и переменные нагрузки вам необходимо их просуммировать, так вы получите совокупную нагрузку на фундамент здания. Для дальнейших расчетов ее необходимо умножить на коэффициент запаса надежности 1,5

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сайдинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
