Закрытая система отопления: схема с принудительной циркуляцией

Трубы тепловых сетей

В настоящее время отечественные тепловые сети находятся в аварийном состоянии. В связи с большим износом коммуникаций дешевле заменить трубы для теплотрассы на новые, чем заниматься постоянным ремонтом.

Сразу обновить все старые коммуникации в стране невозможно. При строительстве или капитальном ремонте домов устанавливают новые трубы в пенополиуретановой изоляции (ППУ), в несколько раз сокращающие потери тепла. Трубы для теплотрассы изготавливают по специальной технологии, заливая пеной зазор между расположенной внутри стальной трубой и оболочкой.

Температура транспортируемой жидкости может достигать 140°С.

Использование ППУ в качестве теплоизоляции позволяет сохранять тепло значительно лучше традиционных защитных материалов.

Технология заполнения куда подавать теплоноситель

Необходимыми средствами являются емкость и насос, создающий требуемое давление жидкого теплоносителя. Вполне подойдут погружные типа «Гном» или «Малыш» (популярные у садоводов, использующих их для полива участков, расположенных выше уровней водоемов). Имеются свидетельства об успешном заполнении закрытых систем посредством ручных насосов – от используемых для опрыскивания защитными растворами огородных культур, до специализированных ручных насосов, применяемых для перекачки из бочек моторных топлив или жидких химических продуктов. Любую схему отопления можно успешно заполнить, контролируя давление по манометру.

Заполнение системы антифризом посредством погружного вибронасоса.

Первой операцией является выбор точки входа жидкости. Если напор, создаваемый насосом, поднимает жидкость до верха системы, следует подключаться в низшей точке котельной – патрубку подпитки теплоносителем, врезанному перед котлом в «обратку». Кроме входа подпитки необходим конструктивно отдельный выход слива (два разных узла системы). Первый оборудуется вентилем (шаровым краном) и обратным клапаном, второй – только вентилем (шаровым краном). Если низшая точка системы является штуцером слива воды из котла, то можно через него спустить/заполнить систему водой. Поскольку за котельным сливом (вообще за сливом) не устанавливается обратный клапан, любое выключение насоса повлечет вытекание закачанной жидкости – нужно быстро перекрывать кран перед штуцером.

Конструкция типового узла слива/подпитки.

2 Требования к обустройству и эксплуатации

По конструкционным особенностям двухтрубные устройства немного сложнее и дороже. Но это оправдывается некоторыми плюсами, перекрывающими недостатки однотрубного варианта. Вода прогревается до равномерной температуры, а затем одновременно поступает ко всем приборам. В свою очередь, охлажденный теплоноситель возвращается с помощью обратной трубы, а не проходит через следующий радиатор.

Обустраивая открытую систему отопления с насосом и расширительным баком, необходимо выделить несколько правил и требований к предстоящей работе. Они заключаются в следующем:

1. 1. На этапе монтажа котельную установку нужно закрепить в самом низком месте магистрали, а расширительный бак — в самом высоком.
2. 2. В идеале котел нужно расположить в чердачном помещении. В холодный период резервуар и подающий стояк нуждаются в утеплении.
3. 3. Прокладывая магистраль, следует избегать большого количества поворотов, соединительных и фасонных элементов.
4. 4. В гравитационных системах циркуляция теплоносителя осуществляется с невысокой скоростью — не больше 0,1-0,3 м в секунду. Из-за этого прогревать воду нужно постепенно, избегая кипения. В противном случае эксплуатационный срок труб существенно снизится.
5. 5. Если в холодную пору года отопительная система не эксплуатируется, теплоноситель лучше слить. Такой подход позволит предотвратить преждевременное повреждение труб, радиаторов и котла.
6. 6. Объем теплоносителя в расширительном баке нужно контролировать и восстанавливать по мере исчерпания жидкости. Если этого не делать, повысится риск образования воздушных пробок, которые снизят эффективность работы радиаторов.
7. 7. Оптимальным вариантом теплоносителя является вода. Дело в том, что антифриз содержит в своем составе токсические вещества, и при взаимодействии с атмосферой они могут нанести вред человеческому здоровью. Такой тип жидкости может использоваться, когда нет возможности осуществлять слив теплоносителя в холодный период.

Актуальные нормы проектирования регламентируются СНиП под номером 2.04.01-85. В контурах с гравитационной циркуляцией жидкости диаметр сечения трубы существенно больше, чем в системах с насосом.

Особенности выбора и установки труб

Монтаж системы отопления своими руками предусматривает предварительный выбор подходящих для этого труб.

Чаще всего для изготовления продукция данного типа используются следующие материалы:

• Сталь.
• Медь.
• Нержавейка.
• Полипропилен.
• Полиэтилен.
• Металлопластик.

Использование для организации систем отопления изделий из обычного черного металла в настоящее время почти не практикуется, по причине значительной подверженности ржавлению и забиванию внутреннего прохода. Самостоятельный монтаж подобных изделий вызывает значительные сложности: это под силу только хорошему сварщику, способному обеспечить качественную стыковку. Хотя это не останавливает некоторых домовладельцев, которые для обустройства автономного отопления используют трубы из обычной стали.

Более надежным вариантом являются трубы из меди и нержавеющей стали, хотя на обустройство системы в таком случае придется выложить немалые финансы. Изделия этого типа отличаются надежностью, долговечностью и стойкостью к высокому давлению и нагреванию. В общем, если есть деньги, лучше использовать медь или нержавейку. Для стыковки медных трубок используется пайка, а нержавеющих – разборные и прессовые фитинги. Особенно удобен при прокладке скрытой проводки последний вариант. Обвязывать котлы и организовывать магистрали внутри котельной рекомендуется только при помощи металлических труб.

Более дешевый вариант – использовать для организации отопления полипропиленовые трубы. Лучше всего из всех разновидностей ППР продукции выбирать изделия с алюминиевой или стекловолоконной армировкой. Чтобы смонтировать систему отопления данного типа, придется хорошо постараться, хотя стоимость расходного материала очень дешевое. В плане декоративных качеств пропилен уступает прочим пластикам.

Для стыковки труб ППР и фитингов используется пайка, уровень качества которой проверить довольно сложно. При несоблюдении должного температурного режима пайки обязательно возникнут проблемы с протеканием или перекрыванием расплывшимся полимером внутренности трубопровода. Заметить подобные ошибки по ходу монтажа практически невозможно: проявляются они уже по ходу эксплуатации.

При самостоятельном обустройстве отопительной системы лучше всего использовать металлопластиковые или полиэтиленовые трубы, которые обойдутся несколько дороже полипропиленовых. Особенная простота в выполнении стыков позволяет справиться с этой задачей даже новичкам. Коммуникации данного типа отлично подходят для скрытого прокладывания в стяжке или стенах: главное — использовать в качестве соединительных элементов прессованные, а не разборные фитинги.

Металлопластиковые и полиэтиленовые трубопроводы могут прокладываться как открытым путем, так и маскироваться с помощью декоративных экранов. Также их можно использовать в системах теплых полов. Материал PEX старается вернуться в прежнее положение, что сообщает трубе некоторую волнистость. Для полиэтилена PE-RT и металлопластика подобные дефекты незнакомы: их можно без опаски изгибать в любом направлении.

Достоинства и недостатки системы закрытого вида

Популярность закрытой системы отопления обусловлена наличием массы преимуществ по сравнению с открытой схемой. Основными достоинствами закрытой схемы являются:

1. Равномерное распределение теплоты по системе.
2. Возможность качественного регулирования температуры в отдельных помещениях. Регулировка производится с помощью кранов, ручных и терморегулирующих вентилей, электронных и механических термоголовок.
3. Температурный режим в закрытой схеме позволяет использовать полимерные трубопроводы. В открытой схеме в зоне котла температура может достигать критических значений и рекомендуется применение металлических труб из углеродистой и нержавеющей стали, меди.
4. Принудительная циркуляция дает возможность использовать тепловой потенциал котла на различные цели – нагрев воды для ГВС, подключение контуров теплых полов, применять в качестве приборов отопления конвекторы.
5. В закрытых системах прокладку труб можно производить скрытым способом. В открытых системах трубы имеют большой диаметр, другой тип соединений и поэтому прокладываются открыто.
6. Система является герметичной – поступление кислорода и развитие коррозии стальных элементов сети имеют малую скорость.
7. Применение пластиковых трубопроводных систем дает возможность самостоятельного монтажа оборудования без наличия спецоборудования и особых навыков.

Равномерное распределение тепла по помещениям достигается за счет скоростного перемещения теплоносителя. Температуру в каждом помещении можно регулировать с помощью арматуры – особенно это актуально в двухтрубных и коллекторных конфигурациях комплекса. За счет оперативного регулирования и быстрого распространения тепла достигается некоторая экономия в потреблении топлива.

В закрытой системе температура в зоне котла не достигает предельных значений – тепло быстро транспортируется от теплогенератора к отопительным приборам. Поэтому температурный режим позволяет широко применять полимерные трубы для монтажа. Они отличаются низкой стоимостью, удобством монтажа и продолжительным сроком эксплуатации.

Принудительная циркуляция теплоносителя позволяет использовать котел для нужд ГВС. Реализуется нагрев воды обычно вторым контуром котла или подключением бойлера косвенного нагрева.

БКН можно подключить и к открытой системе – но режим и качество его работы будут намного уступать варианту использования в схеме закрытого типа.

Кроме БКН, принудительная циркуляция позволяет использовать особую разновидность водяного отопления – теплые полы и теплые стены. В этом случае трубы контуров выступают в качестве элемента теплоотдачи. Эта конфигурация отопления имеет массу особенностей. Подробнее о ней можно прочитать здесь.

Наряду с радиаторами и теплыми полами в закрытой системе отопления используются конвекторы. Они имеют трубопроводы теплообменника с небольшим сечением, поэтому использование их подразумевает наличие принудительной циркуляции.

Кроме массы достоинств система отопления закрытого типа обладает и недостатками.

Главный недостаток – полная зависимость от наличия электрической энергии. Второй недостаток – подпитка системы осуществляется принудительно – необходимо наличие напорного водопровода или ручного насоса подпитки.

Закрытая схема системы отопления – оптимальное техническое решение для организации обогрева частного дома. Она обладает широким спектром возможностей комбинирования оборудования, позволяет использовать тепло в различных направлениях, имеет экономный режим работы.

(Просмотров 1 005 , 3 сегодня)

Рекомендуем прочитать:

Пеллетные котлы отопления

Как меньше платить за воду по счетчику

Горячее водоснабжение частного дома

Почему радиаторы (батареи) отопления ставят под окнами?

Теплые полы

Как сделать дренажную систему и ливневую канализацию дома

Рабочие показатели системы отопления

В этом случае показатель определяется из нескольких значений. За счёт присутствия в отоплении циркуляционного насоса и дополнительных элементов (например, расширительный мембранный бак) — образуется динамическое давление, а статическое определяет вертикальный (высотный) уровень столба жидкости. Суммирование этих двух показателей даёт итоговое рабочее давление системы отопления закрытого типа.

Нормой такого параметра является значение в 1,5—2 атмосферы для домов, состоящих из 1 или 2 этажей. Увеличение показателя давления напрямую зависит от повышения этажности.

Верхнее пиковое значение задаёт самый ослабленный узел в отопительном контуре. Таковым является водогрейный котёл. Его предел — 3 атмосферы.

Варианты подключений

В настоящее время есть две основные схемы подсоединения:

• зависимая – считается самой простой, поэтому чаще всего и применяется;
• независимая – получила популярность сравнительно недавно, ее широко используют при возведении новых жилых массивов.

Ниже мы рассмотрим детальнее каждый способ, чтобы узнать, какое же решение будет наиболее эффективным для обеспечения комфорта и уюта вашему помещению.

Зависимый метод подсоединения

Такой вариант подключения, обычно, требует создания внутридомовых теплопунктов, часто оснащенных элеваторами. В их смесительном узле перегретая вода из внешней магистральной сети смешивается с обраткой, что позволяет снизить ее температуру до необходимой, как правило, ниже 100 °С. Благодаря этому система обогрева внутри дома является полностью зависимой от внешнего теплоснабжения.

Достоинства

Главная особенность схемы -поступление воды в систему отопления и водоснабжения производится прямо из теплотрассы, поэтому расходы в данном случае окупаются за короткое время: оборудование абонентского ввода несложное, а его стоимость недорогая; зависимая схема присоединения отопления способна выдержать большие температурные перепады; диаметр трубопровода меньше; расход теплоносителя сокращается; эксплуатационные расходы невысокие.

Недостатки

Как и в любой схеме, здесь можно обнаружить не только положительные моменты, но и отрицательные, среди которых следует отметить: неэкономичность; существенно затруднена регулировка температурного режима во время перепадов погоды; наблюдается перерасход энергоресурсов.

Методы подсоединения:

• прямое подключение;
• с элеватором;
• с на перемычке;
• с монтированием насоса на подаче или обратке;
• комбинированный вариант – элеватор и насос.

Независимый способ подключения

Специалисты утверждают, что такой вариант теплоснабжения дает возможность сократить расходы ресурсов почти на 40%.

В сегодняшней ситуации с их постоянным удорожанием это позволит существенно сэкономить средства семейного бюджета.

1. Принцип работы следующий:

• • подключение отопительной системы абонентов производится с помощью дополнительного теплообменника;
  • обогрев происходит благодаря двум гидравлическим изолированным контурам – магистральная теплотрасса нагревает теплоноситель замкнутой внутренней теплосети;
  • в данном случае смешивания воды не происходит.

1. Циркуляция теплоносителя происходит в отопительном механизме за счет циркуляционного насоса, который регулярно подает его через нагревательные элементы. В независимой схеме подключения может быть предусмотрена расширительная емкость с запасом воды для случаев утечек. В данном случае удается сохранить циркуляцию теплоносителя с определенным количеством тепла даже при авариях теплотрассы.
   Фактически это говорит о том, что если подача горячей воды по теплотрассе прекратится, температура в отапливаемых комнатах резко понижаться не будет долгое время.

2. Сфера применения данного способа подключения довольно широкая.К примеру, она используется:

Есть одно условие — давление в обратке должно быть более 0,6 МПа.

1. Достоинства метода:

• • инструкция разрешает проводить регулировку температуры;
  • большой энергосберегающий эффект.

1. Недостатки:

• • высокая цена;
  • сложность ремонтных и обслуживающих работ.

Сравнение схем

1. У зависимого варианта есть один, но важный плюс – низкая стоимость реализации. Элеваторный узел в небольшом загородном доме без особого труда собирается своими руками из запорной арматуры, которую можно приобрести в магазине или на рынке. Единственной дорогой деталью будет только сопло, от которого зависит мощность элеватора.
2. Независимая схема дает возможность:

• • проводить регулировку температуры теплоносителя;
  • повышать экономичность использования, доводя этот уровень до 40%;
  • в систему отопления не попадает большое количество загрязнений, например, окалина, песок и минеральные соли. Теплоносителем может быть очищенная вода или незамерзающие жидкости.
  • можно без труда нагревать для нужд горячего снабжения чистую питьевую воду.

Системы закрытого типа

Нужно сразу сказать, чтобы было понятно, что закрытая система отопления обязательно будет иметь в своем составе циркуляционный насос, поэтому они являются схемами с принудительной циркуляцией. А вот открытая система отопления имеет лишь расширительный бачок, который создает некоторое давление, поэтому они являются схемами с естественной циркуляцией.

Теперь перейдем непосредственно к конструкциям закрытого типа. Итак, закрытая система отопления, или автономная, является такой системой, в которой теплоноситель приводится в движение циркуляционным насосом, при этом исключено испарение теплоносителя, так как она является полностью герметичной, то есть контакт теплоносителя с окружающей средой исключен.

Что входит в состав конструкций закрытого типа

Как правило, конструкция включает в себя следующие составляющие элементы:

• Котел для обогрева частного дома (работающий на твердом топливе или газовый);
• Расширительный бачок мембранного типа;
• Некоторое количество радиаторов;
• Трубопровод;
• Фасонные элементы (фитинги, запорная арматура, тройники и другие);
• Фильтры;
• Некоторые крепежные приспособления для труб, газового котла, батарей.

Устройство закрытой системы отопления

Надо сказать, что некоторые элементы могут не присутствовать, или же наоборот, встречаются такие, которых в данном списке нет. К примеру, может стоять манометр, а отсутствовать может фильтр или бачок.

Принцип функционирования

Не стоит лишний раз упоминать про общий принцип работы отопительной системы с принудительной циркуляцией. А вот про необходимость расширительного бачка сказать надо. Итак, вода, нагреваясь, становится немного больше в объеме. Данный излишек попадает в расширительный бачок. Он состоит из двух камер, которые разделены мембраной. Первая камера служит для накопления водяного резерва, то есть этого излишка воды. Вторая же камера служит для содержания азота под некоторым давлением.

В бачок вода попадает через клапан, который настроен на гидравлическое давление системы. То есть, как только оно превышается, так клапан открывается.

Становится понятным, что такой бачок служит для выравнивания давления в системе, то есть поддержания его на одном и том же уровне. Это происходит за счет того, что при попадании воды в бачок, объем его газовой камеры уменьшается, а давление в ней увеличивается.

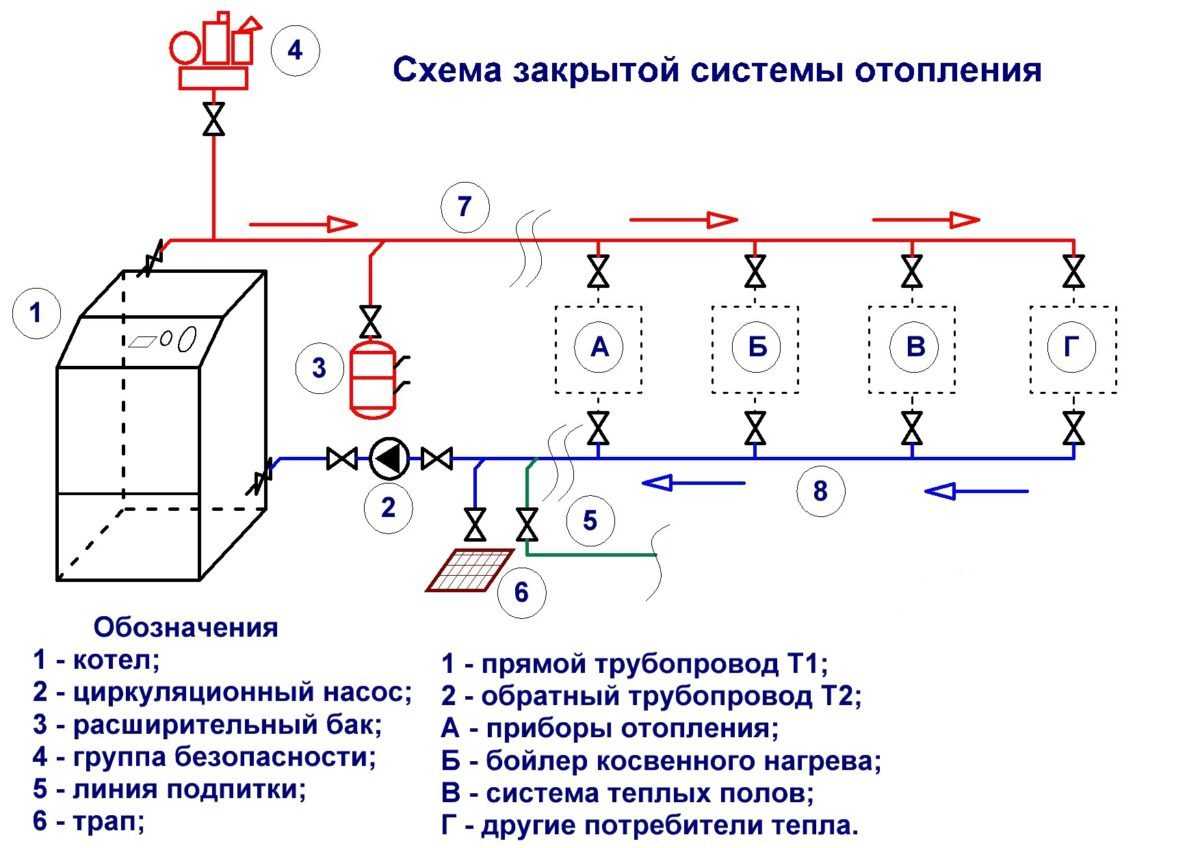

Простая схема закрытой системы отопления

Обратно в систему вода возвращается циркуляционным насосом.

Некоторые конструктивные особенности

Система отопления загородного дома с принудительной циркуляцией водяного потока имеет свои особенности подключения отдельных элементов:

• Насос и расширительный бачок лучше устанавливать в частном доме в одном помещении с газовым котлом или с котлом на твердом топливе. Это позволит сэкономить на трубах;
• Бачок и насос врезаются в «обратную трубу». Это связано с тем, что работа насоса с холодной водой бережет его от перегрева, а значит, продлевает срок службы в частном доме;
• Вся конструкция с принудительной циркуляцией – это уже особенность, которая отлично применяется и для очень больших производственных помещений, и для загородного домика, и для частного коттеджа.

Некоторые преимущества и недостатки

Система с принудительной циркуляцией имеет больше достоинств, нежели недостатков. И речь идет не только о частном доме, но и о больших производственных помещениях.

Действительно, открытая система отопления имеет ограничения на свои размеры и на размеры отапливаемого частного дома, а вот закрытые конструкции такого ограничения не имеют.

Система отопления дома закрытого типа

Кроме всего прочего, к положительным моментам можно отнести следующие качества схем с принудительной циркуляцией:

• Благодаря наличию газового котла и высокой теплоотдаче, все схемы с принудительной циркуляцией водяного потока имеют высокий КПД;
• Нет необходимости контроля водяного уровня, так как теплоноситель не испаряется;
• Есть возможность подключения труб меньшего диаметра;
• Срок службы газового котла выше, так как температура водяного потока на входе и выходе примерно одинакова;
• Уменьшение коррозии радиаторов и других элементов, за счет герметичности подключения и их, и всех остальных элементов;
• Есть возможность в качестве теплоносителя использовать не воду, а более стабильный антифриз.

К недостаткам можно отнести следующие моменты:

• Энергозависимость. Действительно, для водяного отопления с насосом требуется постоянное снабжение электричеством. И даже если учесть, что котел на твердом топливе работает без электричества, то насос без него обойтись не может;
• Система требует подключения водяного бака большого объема, а такие элементы стоят не малых средств.

Из чего состоит система отопления

В основном для обогрева частных домовладений выбираются водяные системы. Для этого традиционного варианта, как проще сделать отопление в частном доме, характерен высокий универсализм, позволяющий использовать для нагрева доставляемого в помещения теплоносителя практически любое топливо. Кроме того, в водяных системах нередко используется комбинированный нагрев, дающий возможность оперировать несколькими разновидностями энергоносителей.

В состав любой отопительной системы для частного дома входят следующие элементы:

1. Источник нагрева.
2. Система труб, с необходимым оснащением.
3. Отопительные приборы – батареи или нагревательные контуры системы теплого пола.

Чтобы обрабатывать и управлять теплоносителем, а также иметь возможность обслуживать отопительную систему, применяется дополнительное оборудование.

Под дополнительным оборудованием имеются в виду следующие приборы:

• Бачок расширения.
• Циркуляционный насос.
• Гидравлический разделитель.
• Коллектор распределения.
• Буферный бак.
• Бойлер косвенного нагрева.
• Элементы автоматизации системы.

Для принудительной циркуляции нагретой воды используют насос. Если же в системе имеется несколько контуров, для разграничения которых используется гидрострелка или буферная емкость, потребуется 2 и более насосов. При этом буферная емкость выполняет роль и гидравлического разделителя, и теплоаккумулятора. Обычно тепловой циркуляционный контур отделяют в тех случаях, когда обустраивается отопительная система повышенной сложности. В основном это характерно для коттеджей с несколькими этажами.

Распределяющие коллекторы применяются в нагревательных контурах теплых полов или в лучевых радиаторных контурах. Конструкция нагревателя косвенного нагрева состоит из емкости и змеевика, где осуществляется нагрев воды для ГВС от теплоносителя. Чтоб следить за показателями температуры и давления воды, система оснащается термометрами и манометрами. При помощи приборов автоматизации – датчиков, терморегуляторов, контроллеров и сервоприводов, наблюдают за параметрами теплоносителя и управляют ими в автоматическом режиме.

Варианты подключений независимое отопление

В настоящее время есть две основные схемы подсоединения:

• зависимая – считается самой простой, поэтому чаще всего и применяется;
• независимая – получила популярность сравнительно недавно, ее широко используют при возведении новых жилых массивов.

Ниже мы рассмотрим детальнее каждый способ, чтобы узнать, какое же решение будет наиболее эффективным для обеспечения комфорта и уюта вашему помещению.

Отопитель независимый бытовой ОБ1 0010 на дизельном топливе

Зависимый метод подсоединения независимое отопление

Такой вариант подключения, обычно, требует создания внутридомовых теплопунктов, часто оснащенных элеваторами. В их смесительном узле перегретая вода из внешней магистральной сети смешивается с обраткой, что позволяет снизить ее температуру до необходимой, как правило, ниже 100 °С. Благодаря этому система обогрева внутри дома является полностью зависимой от внешнего теплоснабжения.

Как выглядит зависимая схема отопления

Достоинства

Главная особенность схемы -поступление воды в систему отопления и водоснабжения производится прямо из теплотрассы, поэтому расходы в данном случае окупаются за короткое время: оборудование абонентского ввода несложное, а его стоимость недорогая; зависимая схема присоединения отопления способна выдержать большие температурные перепады; диаметр трубопровода меньше; расход теплоносителя сокращается; эксплуатационные расходы невысокие.

Недостатки

Как и в любой схеме, здесь можно обнаружить не только положительные моменты, но и отрицательные, среди которых следует отметить: неэкономичность; существенно затруднена регулировка температурного режима во время перепадов погоды; наблюдается перерасход энергоресурсов.

Методы подсоединения:

• прямое подключение;
• с элеватором;
• с установкой насоса отопления на перемычке;
• с монтированием насоса на подаче или обратке;
• комбинированный вариант – элеватор и насос.

Независимая система отопления многоквартирного дома

Независимый способ подключения независимое отопление

Специалисты утверждают, что такой вариант теплоснабжения дает возможность сократить расходы ресурсов почти на 40%.

В сегодняшней ситуации с их постоянным удорожанием это позволит существенно сэкономить средства семейного бюджета.

1. Принцип работы следующий:

• • подключение отопительной системы абонентов производится с помощью дополнительного теплообменника;
  • обогрев происходит благодаря двум гидравлическим изолированным контурам – магистральная теплотрасса нагревает теплоноситель замкнутой внутренней теплосети;
  • в данном случае смешивания воды не происходит.

1. Циркуляция теплоносителя происходит в отопительном механизме за счет циркуляционного насоса, который регулярно подает его через нагревательные элементы. В независимой схеме подключения может быть предусмотрена расширительная емкость с запасом воды для случаев утечек. В данном случае удается сохранить циркуляцию теплоносителя с определенным количеством тепла даже при авариях теплотрассы.
   Фактически это говорит о том, что если подача горячей воды по теплотрассе прекратится, температура в отапливаемых комнатах резко понижаться не будет долгое время.
2. Сфера применения данного способа подключения довольно широкая.К примеру, она используется:

• • для отопления многоэтажных зданий, требующих повышенный уровень надежности работы механизма обогрева;
  • на объектах, где есть в наличии помещения, в которые ограничен вход постороннего обслуживающего персонала.

Есть одно условие – давление в обратке должно быть более 0,6 МПа.

1. Достоинства метода:

• • инструкция разрешает проводить регулировку температуры;
  • большой энергосберегающий эффект.

1. Недостатки:

• • высокая цена;
  • сложность ремонтных и обслуживающих работ.

Сравнение схем независимое отопление

1. У зависимого варианта есть один, но важный плюс – низкая стоимость реализации. Элеваторный узел в небольшом загородном доме без особого труда собирается своими руками из запорной арматуры, которую можно приобрести в магазине или на рынке. Единственной дорогой деталью будет только сопло, от которого зависит мощность элеватора.
2. Независимая схема дает возможность:

• • проводить регулировку температуры теплоносителя;
  • повышать экономичность использования, доводя этот уровень до 40%;
  • в систему отопления не попадает большое количество загрязнений, например, окалина, песок и минеральные соли. Теплоносителем может быть очищенная вода или незамерзающие жидкости.
  • можно без труда нагревать для нужд горячего снабжения чистую питьевую воду.

На фото – независимая схема позволяет регулировать температуру теплоносителя

Однотрубная система обогрева

В доме устанавливается только одна линия магистрали под полом или над ним с последовательным подключением батарей. В таком отопительном контуре нет распределения на подающую трубу и обратную.

По периметру одноэтажного здания монтируется всего одна труба круглого сечения диаметром не меньше 32 мм, которую условно делят пополам. Отходящую от теплогенератора половину называют подачей, а вторую часть магистрали — обраткой. С помощью сварной или бесшовной трубы малого диаметра в закольцовку монтируют радиаторы/конвекторы.

Организация отопительной системы с естественной циркуляцией подразумевает установку подающего трубопровода с уклоном 4-5 мм через каждые 2 м

Однотрубная схема включает следующие функциональные элементы:

• источник теплоснабжения (котёл);
• радиаторы отопления;
• расширительный резервуар;
• элементы разводки труб.

Нагретая жидкость поступает поочередно в радиаторы отопления, каждый раз отдавая часть своего тепла. После этого уже охлажденной возвращается в котел для следующего цикла подогрева. В каждой батареи теряется тепло и последний элемент в цепочке остается самым холодным в сравнении с другими.

Есть несколько способов, которые позволяют оптимизировать работу однотрубной системы. Можно дополнительно установить специальные термостатические клапаны для теплообменников, балансировочные вентили с регулируемым гидравлическим сопротивлением или компактные шаровые краны. Подобное оборудование помогает нормализовать подачу тепла к батареям.

Установленные вентили дают возможность регулировать количество поступающего тепла в каждый отдельный радиатор

Другой способ — увеличить количество секций каждого следующего радиатора в отопительном контуре. А также можно установить циркуляционную помпу. Насосное устройство подключают в конце обратки — месте, где рабочая жидкость имеет самые низкие показатели температуры.

Однотрубный вариант отопления отличается простой установкой и введением в эксплуатацию. Теплопотери сводятся к минимуму, поскольку абсолютно все коммуникации расположены внутри жилых комнат частного дома.

Такую схему можно организовать в виде системы с горизонтальной разводкой и принудительным движением теплоносителя или вертикальной сети обогрева с естественным, принудительным или комбинированным перемещением рабочей жидкости.

Также рекомендуем прочесть другой наш материал, где мы подробно рассмотрели однотрубную систему отопления для частного дома.

Горизонтальный способ разводки

Монтаж подающей трубы в горизонтальной плоскости выполняют с нужным уклоном по направлению движения нагретой воды. При этом все батареи по периметру дома должны быть установлены на одном уровне. Для выпуска воздуха из радиаторов используют краны Маевского или автоматические воздухоотводные устройства.

Кран Маевского представляет собой специальное устройство для удаления накопившегося воздуха из батарей. Запорный клапан поворачивают, пока не станет чётко слышно шипение. Когда смесь газов удалится, из крана потечёт вода

Горизонтальная магистраль может быть установлена в самой конструкции пола или смонтирована над ним. Чтобы избежать теплопотерь, во первом случае обязательно нужно утеплить трубы.

Вертикальный вариант разводки

В такой системе транспортировку жидкого теплоносителя обеспечивает естественный режим циркуляции, а потому устанавливать дополнительно насос нет необходимости. Энергонезависимость — главный плюс однотрубной вертикальной системы обогрева дома.

При таком способе разводки рабочая жидкость, нагретая до заданной температуры, перемещается вверх по стояку, после чего по распределительным трубам поступает в батареи. Эффективность функционирования вертикально расположенной однотрубной системы достигается установкой магистрали под уклоном, а также монтажом труб большого диаметра.

Конечно же, массивный трубопровод не украсит интерьер жилых комнат. Но этого очевидного недостатка можно избежать, если установить в системе циркуляционное оборудование.

Необходимые расчеты

Очень важно правильно выполнить гидравлические расчеты, на их основании подбирается диаметр трубы для схемы отопления открытого типа с насосом.

Чтобы рассчитать циркуляционное давление, следует учитывать следующие параметры:

• Расстояние от центральной оси котла до центра отопительного прибора. Чем больше это значение, тем стабильнее циркулирует теплоноситель.
• Давление воды на выходе из котла и на входе в него. Циркуляционный напор определяется разницей температуры жидкости.

Диаметр трубопровода во многом зависит от материала, из которого они изготовлены. Стальные трубы для системы отопления должны иметь сечение не меньше 5 см. После разводки можно использовать трубы меньшего диаметра, а вот разводка, наоборот, должна расширяться.

Заполняем систему снизу

Итак, вернемся к закачке жидкости в систему. Используем емкость подходящего объема (хорошо подходит пластиковая бочка объемом 200 л). Опускаем в нее насос, создающий требуемое для закачки жидкости давление не выше 1,5 атм (типовое значение в диапазоне 1-1,2 атм). Такое давление требует создание насосом напора величиной 15 м (у погружного «Малыша» он достигает 40 м).

Заполнив бочку водой, запускаем насос, следя за уровнем жидкости, должным располагаться выше его входного патрубка для предотвращения «завоздушивания». Уровень снижается – доливаем воду. Закачивать антифриз следует из емкости меньшего объема (ведра), чтобы не погружать в жидкость корпус погружного насоса (и потом не мыть) – достаточно погрузить входной патрубок. Доливать антифриз придется часто, отключая периодически насос.

Заполнение системы выполняется при открытых кранах Маевского на установленных радиаторах отопления с подставленными емкостями для сбора воды. Когда жидкость пойдет из всех воздухоотводчиков, закрывают краны, продолжая процесс закачки.

Контролируем давление по манометру (подойдет прибор котла). Когда его величина превысит гидростатическое, равное давлению в столбе жидкости высотой от нижней до верхней точки системы (высота 5 м дает статическое давление 0,5 атм), продолжаем заполнять систему, отслеживая по манометру момент достижения давлением требуемой величены.

Закачивание антифриза насосом «Малыш».

Заполнив систему, выключаем насос, открываем воздушные краны (давление неизбежно упадет), после чего подкачиваем воду. Процесс повторяем несколько раз, вытесняя воздушные пузыри.

Завершаем заполнение осмотром системы на наличие подтеканий. После выключения насоса в шланге, подсоединенном к выходному патрубку, жидкость находится под давлением. Если закачивался антифриз, сначала отсоединяем шланг от входного патрубка насоса и сливаем жидкость в емкость, стараясь не облить корпус механизма.
