Устройство ленточного фундамента: правильная схема расположения и технология его монтажа для частного дома, а так же его фото в разрезе

Расчёт монолитного ленточного фундамента

Для расчёта монолитного фундамента нужны, следующие данные:

Тип почвы.
Глубина промерзания.
Общий вес сооружения.

На основе полученных данных можно рассчитать глубину, ширину, высоту основания. Таким образом, определим тип ленточного фундамент по заглублённости, подходящий к загородному дому, бане или другом сооружению. Расчёты производим согласно ГОСТ Р 52086-2003 и СНиП 3.03.01–87

Тип грунта

Определить какой тип грунта на строительном участке

Важно для понимания какую нагрузку он сможет выдерживать

Как проверить тип грунта:

Обратиться к профессионалам. Специалисты возьмут пробы и проведут анализ.
Определить самостоятельно. Сделайте в нескольких местах скважины глубиной 50–70 см. Взяв пробы, определите грунт сами или отправьте на экспертизу для точного анализа.

Сопротивление несущего грунта

Глубина промерзания

Глубина промерзания — это глубина, на которую промерзает грунт в зимний период. Определение параметра нужно для предотвращения неустойчивости, деформации фундамента при действии морозного пучения. Принятую глубину промерзания рассчитываем на онлайн-калькуляторе или берём значение для вашего региона из Карты.

Карта глубины промерзания:

Карта глубины промерзания

Общий вес сооружения

Вес сооружения определяем суммируя затраченные материалы на строительство. Определяем массу стены и умножаем на количество. Допустим дом из шлакоблока, берём вес одной штуки и умножаем на количество которое потребуется для возведения стены. то же самое проделываем с плитами перекрытия и кровлей.Теперь нужно сложить все значения для получения общей массы.

Таблица удельного веса конструкции

Ширина основания

Ширину определяем по формуле B = 1,3xР/(LxRо)

1,3 — коэффициент запаса несущей способности;
Р — общий вес дома с фундаментом (кг);
L — длина ленты (см);
Rо — сопротивление несущего грунта, кг/см?.

Пример расчёта монолитной ленты фундамента

Рассчитаем монолитный ленточный фундамент для кирпичного двухэтажного дома. Размер коттеджа составит 10х8 м. с одной несущей перегородкой, длина которой равна стороне. Стены высотой 5 м и толщиной 380 мм (полтора кирпича), а фронтонов 1,5 м. Междуэтажное и цокольное перекрытие из пустотных плит, а кровля из металлочерепицы.

Тип грунта возьмём суглинок глубиной 1,1 м.

В качестве примера возьмём глубину заложения ленты 1,6 м (Определяйте опираясь на глубину промерзания грунта на вашем участке).

Вес дома: 212 м?, а масса их 212 x 200 x 3 = 127 200 кг (без учёта оконных и дверных проёмов).
Общая площадь цокольного и междуэтажного перекрытий 160 м?, а масса их с учётом эксплуатационной нагрузки 160 x (350+210) = 89 600 кг.
Крыша в нашем примере имеет площадь около 185 м?. Масса её при кровле из металлочерепицы и снеговой нагрузке для средней полосы России будет равной 185 x (30 + 100) = 24 050 кг.
Суммируем полученные цифры и получаем 240 850 кг. Вес фундамента высотой 1,6 м и длиной ленты 44 м и с предварительно принятой шириной 0,2 м будет равён 1,6 x 44 x 0,2 x 2500 = 35 200 кг.

Общий вес проекта составил 276 050 кг. Приняв значение Rо для суглинка равным 3,5 кг/см? (по таблице) Рассчитаем ширину подошвы основания: В = 1,3 x 276 050 / (4400 x 3,5) = 23,3 см

Устройство

Сборный ленточный фундамент строится методом послойного возведения.

Он состоит из следующих элементов:

Траншея, вырытая в грунте на определенную глубину.
Слой песчаной подушки, обеспечивающий ровную горизонтальную поверхность.
Ряд трапециевидных блоков (ФЛ), образующих опорную площадку для монтажа ленты.
Основное тело ленты, построенное из ФБС.

Существуют комбинированные типы сборных лент, где вместо блоков ФЛ (трапециевидных) используется монолитная бетонная стяжка.

Такой вариант требует больших трудозатрат, но образует более жесткую подушку под ленту, устойчивую к воздействиям сил пучения грунта.

Особенности технологии

Ранее была описана общая схема возведения плитно-ленточного фундамента. В зависимости от того, планируется ли в доме цоколь, технология будет несколько отличаться.

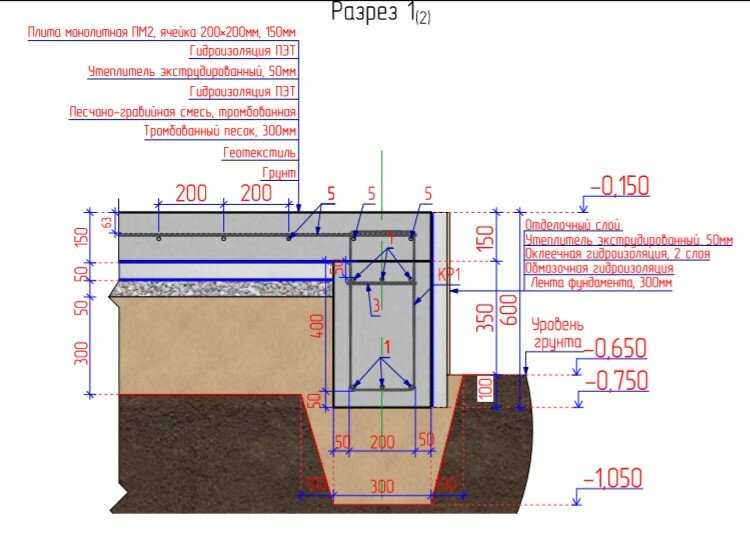

Дом без цоколя

Принципиальное отличие таких сооружений состоит в том, что плита опирается на грунт всей площадью и выполняет роль опоры. Для домов без цоколя строительство основания проходит быстрее, поскольку не приходится повторно делать опалубку для монолитной плиты. Но строителям необходимо предусмотреть слой теплоизоляции в «пироге» основания.

Технологические этапы будут следующими:

Вначале возводят ленточный фундамент по технологии, описанной ранее Принципиально важно, чтобы концы арматурной сетки остались торчать на поверхности, поскольку в дальнейшей они послужат связующим звеном между лентой и плитой.Стоит обратить внимание, что внешняя опалубка должна быть выше ленты на высоту плиты. Когда бетон затвердеет, удаляют щиты внутренней части опалубки для ленты и подготавливают площадь для плитного основания. На дне котлована устраивается слой геотекстиля, а на нем – песчано-щебневая подушка

В отличие от предыдущей схемы, помимо гидроизоляции, необходимо разместить теплоизолирующий слой Как правило, для этого используют пеноплекс высокой плотности

На дне котлована устраивается слой геотекстиля, а на нем – песчано-щебневая подушка. В отличие от предыдущей схемы, помимо гидроизоляции, необходимо разместить теплоизолирующий слой Как правило, для этого используют пеноплекс высокой плотности

Когда бетон затвердеет, удаляют щиты внутренней части опалубки для ленты и подготавливают площадь для плитного основания. На дне котлована устраивается слой геотекстиля, а на нем – песчано-щебневая подушка. В отличие от предыдущей схемы, помимо гидроизоляции, необходимо разместить теплоизолирующий слой Как правило, для этого используют пеноплекс высокой плотности

Поверхность теплоизоляции должна находиться на одном уровне с ленточным монолитом. Стыки между листами пеноплекса затирают мастикой или заполняют монтажной пеной. Сверху возводят двухслойную обрешетку, которая не должна соприкасаться с утеплителем. Для этого используют подставки высотой 5 – 6 см. Связывают торчащие прутья ленточного основания с арматурой будущей плиты. Все свободное пространство между внешней опалубкой заливают бетонной смесью на одном уровне.

С цоколем

В таких зданиях железобетонная лента принимает на себя всю нагрузки, распределяет ее и передает на грунт, а монолитная плита выполняет роль нулевого перекрытия для первого этажа.

Этапы строительства следующие:

разметка и рытье котлована;
засыпка песчано-гравийной смеси на дне разработанного участка;
установка опалубки под ленту;
покрытие стен опалубки гидроизолирующим материалом;
монтаж армирующего каркаса в траншеях;
заливка раствора в траншеи;
выжидание затвердевания смеси;
установка опалубки по внешнему периметру ленты;
укрепление щитов распорками, чтобы они не разошлись под действием массы бетона;
монтаж каркаса из арматуры;
заливка раствора, вибротрамбовка и ожидание затвердевания.

В этом варианте фундамента лента выполняет функцию ребер жесткости и берет на себя основную часть нагрузки сооружения. Это позволяет уменьшить высоту плиты и сократить расход стройматериала.

Теплоизолирующий слой для фундамента в домах с цоколем можно укладывать непосредственно перед монтажом напольного покрытия.

Критерии выбора при покупке

Профессионально подходя к вопросу приобретения опалубочной системы, специалисты по строительству руководствуются следующими параметрами:

Ресурсом конструкции, характеризующим возможное количество циклов бетонирования и влияющим на уровень износа щитовых элементов. Опалубка, выполненная из качественных материалов, имеет высокий показатель амортизации, характеризуемый возможностью выполнения порядка 1000 циклов заливки.
Возможностью использования щитовых элементов для формирования бетонных поверхностей различных конфигураций, что повышает эффективность строительных работ, делает сооружение универсальным. Универсальность системы обеспечивается однотипностью конструкции фиксаторов (замков), которые у одного производителя имеют одинаковые стыковочные размеры.
Оптимальным соотношением качества конструкции, затрат на ее приобретение, доставку и монтаж. С уменьшением затрат на приобретение опалубки вероятно снижение качества щитовых элементов. Это может вызвать внеплановые ремонты, систематическое выполнение которых значительно увеличит сумму затрат. Объем расходов может превысить сумму, которая была затрачена на приобретение опалубочной системы.

Фундамент из бутовой кладки

Фундаменты из бутовой кладки рекомендованы при небольшой (до 1 м) глубине заложения. Используют рваный камень — бут, который подбирают один под другой, заполняя пустоты и швы бетоном. Материал укладывают враспор со стенками траншеи. Наружные ряды кладки делают из крупных камней, а промежутки заполняют более мелкими.

Фундамент из бутовой кладки

Кладку ведут с перевязкой швов. Это трудоемкий процесс, но он не требует большого количества бетона. Учитывая это, бетон можно приготовить самостоятельно.

Что бы еще почитать?

Метки: конструкции фундаментов, ленточный фундамент, Материалы для фундаментов, Монолитные железобетонные фундаменты, монтаж фундамента, Особенности грунтов, плитный фундамент, свайный фундамент, столбчатый фундамент, Схемы конструкций фундаментов, фундамент, фундамент дома, Фундамент из бутовой кладки

Как выбрать кирпич для фундамента

Для устройства фундамента подойдет только красный полнотелый кирпич, обжиг которого был произведен с соблюдением технологии. Плохо или не качественно обожжённый кирпич, чем часто грешат производители, уже через 5-10 лет начнет рассыпаться, разрушая фундаментное основание. Но если красный кирпич пережжён, что является нарушением технологии, то это станет наилучшим вариантом, поскольку такой кирпич наиболее прочный и влагостойкий. Ну а кроме того, его обычно продают по низкой цене, считая «переваренный» кирпич браком.

Кроме всего прочего, важным показателем при выборе кирпича для фундамента является его марка (М), показатель морозостойкости (F) и водопоглощение. Для устройства основания рекомендуется выбирать кирпич с показателями: М-150, М-175, М-200, М-250, М-300. Fот 35 до 100, водопоглощение – 8-16%.

Наиболее подходящий кирпич – клинкерный, и, хотя он относиться к керамическим видам кирпича, он прочный и влагостойкий. Такие свойства клинкер приобретает при обжиге с температурой более 1200 градусов. При этом нужно помнить, что годится только полнотелый клинкерный кирпич, пустотелый хоть и равен по прочности, однако в полостях неизбежно будет скапливаться влага в виде конденсата, который будет замерзать и оттаивать, разрушая постепенно конструкцию. Но препятствием для использования клинкерного кирпича встает его высокая цена.

Какие виды кирпича нельзя использовать для возведения кирпичного фундамента:

1. Силикатный кирпич. Имеет крайне низкую влагостойкость, а впитавшаяся влага разрушает кирпич при замерзании. Какой бы качественной не была гидроизоляция, силикатный кирпич нельзя использовать для кладки основания.
2. Пустотелые кирпичи, причина – скопление воды в полостях.

Расчет количества кирпича

Прежде чем приступить к работе, необходимо знать, сколько потребуется материала, хотя бы примерно. Это позволит не покупать лишнего, ведь кроме затрат на сам материал, есть еще расходы на доставку.

На куб кирпичной кладки уходит около 400 кирпичей, это с учетом раствора. Сколько кубов в вашей конструкции можно посчитать, перемножив длину, ширину и высоту ленты (или количество столбов и их габариты – при сооружении столбчатого фундамента).

На этапе проектирования фундамента следует учитывать, что ширина ленты должна быть шире стены на 7-10 см, это даст возможность в последствии надежно крепить лаги для пола.

Например, фундамент под баню 5х6 метров. То есть, длина ленты 22 метра, ширина – 0,37 м, высота – 0,7 м. Получается около 6 кубов, то есть 2400 штук кирпичей, значит с учетом возможных потерь, необходимо купить порядка 2600-2700 штук. Стоимость кирпича на сегодня – 13-15 руб. за штуку, значит затраты на кирпич составят в районе 45 тысяч рублей с учетом доставки. Конечно же, это только пример, стоимость затрат может варьироваться в зависимости от региона, близости производителя или продавца материала.

Цемент и песок для раствора и пгс для устройства «подушки»

Кладка части фундамента, который будет находиться под землей, выполняется цементно-песчаным раствором с применением цемента высоких марок. Надземная часть выкладывается цементно-известковым раствором, 1 часть цемента, 2 части песка и 1 часть извести. Хотя если есть возможность, лучше использовать полностью цементно-песчаный раствор.

Важно помнить, что цемент необходимо хранить в сухом помещении, поэтому, если такового нет, то лучше покупать его частями. Для приготовления раствора применяют речной песок, а для подушки – песчано-гравийную смесь (ПГС)

Для приготовления раствора применяют речной песок, а для подушки – песчано-гравийную смесь (ПГС).

Материалы для армирования

Усиление кирпичного фундамента выполняют в обязательном порядке, и делается это в процессе кладки кирпича. Для армирования необходимо запастись:

— прутами рифленой металлической арматуры диаметром 6-8 мм. Она пойдет на продольную укладку;
— для продольного армирования применяют металлическую кладочную сетку, с диаметром прутков 4-6 мм.

Утепляющие материалы и гидроизоляция

Утепление фундамента из кирпича выполняют из плиточного экструдированного пенополистирола, он наиболее подходит по удобству, качеству и цене. Для гидроизоляции применяют рулонный геотекстиль или напыляемый битум. Как вариант, для усиления гидроизоляции, рекомендуется оштукатурить фундамент цементной штукатуркой, однако это не отменяет применение гидроизоляционных материалов, поскольку сама по себе штукатурка защитит от влаги только временно, затем и она требует защиты.

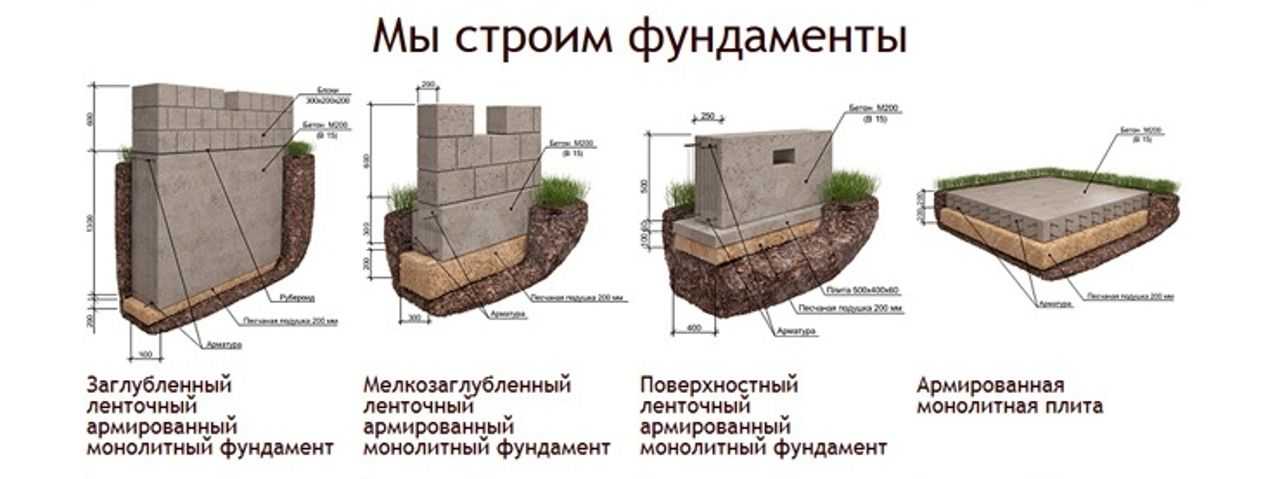

Виды ленточного фундамента

Перед тем как приступать к сооружению такого основания, необходимо тщательно рассмотреть его особенности и разновидности. Это позволит правильно подобрать фундамент для сооружения той или иной конструкции. Также это даст возможность правильно провести все необходимые работы. Ленточный фундамент – это не один какой-то способ сделать основание для дома, их существует несколько видов:

1. Цельнолитой

Монолитный или цельнолитый ленточный фундамент сооружается непосредственно на месте проведения строительства. Для начала сооружается опалубка, в которую укладывается армированный пояс по всей длине. После этого проводится заливка бетона.

Основание представляет собой замкнутый монолитный контур, изготовленный из железобетона. Благодаря этому можно создать цельный каркас, который подходит для любого грунта, в том числе и нестабильного. На таком основании можно легко соорудить загородный дом или каменный забор.

Среди достоинств такой конструкции выделяют простоту возведения и надежность. При этом основание может иметь различную форму. Что касается недостатков, то здесь отмечается большая масса монолитной конструкции.

Цельнолитой ленточный фундамент – бетон заливается за один прием в подготовленную опалубкуИсточник sazhaemvsadu.ru

2. Сборный

Для сооружения фундамента используются готовые железобетонные блоки. Из них выкладывается лента нужной формы непосредственно на участке. Их скрепление производится с помощью цементного раствора. Они оптимально подходят для сооружения малоэтажных домов. Приобрести готовые блоки довольно просто, так как их производством занимаются многие заводы.

Среди достоинств стоит выделить простоту сборки, что позволяет значительно сэкономить время на сооружение основания. Но, вместе с этим, сборные конструкции имеют некоторые недостатки. Не цельная структура и потребность в привлечении тяжелой строительной техники снижает популярность данного вида ленточного фундамента.

Сборный ленточный фундамент собирается из готовых плит, а стыки между ними герметизируютсяИсточник kinozavr.info

3. Мелкозаглубленный фундамент

Данный вид фундаментов в основном используется при сооружении легких построек. Так, это могут быть каркасные дома и конструкции из бруса и бревен. Особенность такого основания заключается в том, что он находится несколько выше уровня промерзания почвы. Поэтому его зачастую используют на менее проблемных грунтах.

Мелкозаглубленные конструкции легко переносят пучение грунта, которое происходит в зимний период

При сооружении особое внимание уделяют гидроизоляции и теплоизоляции. Это позволит защитить основание от негативного действия окружающей среды

К достоинствам мелкозаглубленного основания относят ее невысокую стоимость постройки. При этом нет потребности в проведении сложных земельных работ. Недостатков у него несколько. Прежде всего, стоит отметить, что такую конструкцию можно использовать не на всех типах грунта и для строительства не всех сооружений.

Конструкция мелкозаглубленного фундамента стандартная – просто он заглубляется в грунт не больше чем на 50-70 сантиметровИсточник novostroika93.ru

4. Ленточный фундамент глубокого залегания

Строительство ленточного фундамента данного типа выполняется ниже уровня промерзания грунта. Это дает возможность распределить нагрузку от будущего строения на устойчивый слой почвы. Благодаря этому, фундаменты глубокого залегания используются для строительства многоэтажных домов, которые имеют значительный вес.

Плюсы данной конструкции заключается в том, что они пригодны для строительства тяжелых сооружений. Также есть возможность обустроить цокольное и подвальное помещение. Конечно, для обустройства основания понадобятся значительные физические и материальные затраты. В особенности это касается проведения земляных работ.

Ленточный фундамент глубокого залегания заглублен ниже уровня промерзания почвы – это может быть 1,7-2,2 метра или ниже, в зависимости от регионаИсточник diagnostika.spb.ru

Пошаговая инструкция по монтажу МЗЛФ

Одним их наиболее популярных видов ленты для частных домов является мелкозаглубленный фундамент. Это удачный вариант основания, позволяющий сэкономить на количестве стройматериалов, уменьшить объем земляных работ и общих трудовложений.

Учитывая относительно малую глубину погружения, требуется качественное обследование участка с выполнением пробного бурения и определения уровня грунтовых вод. Это позволит определить состав слоев, даст основания прогнозировать наличие проблемных факторов, нагрузок пучения и т.д.

Эти действия, как и создание проекта, должен выполнять подготовленный специалист.

Дальнейшие действия выполняются поэтапно:

Разметка поверхности

На участке производится удаление верхнего слоя почвы и, при необходимости, планировка. Затем с помощью кольев отмечаются угловые точки будущей ленты. Между кольями натягивают шнуры, проверяют соответствие проектным данным, ориентацию по сторонам света и прочим параметрам.

Обязательно следует проверить соответствие длин диагоналей. Если они не равны, надо найти ошибку и исправить ее, чтобы получить качественную и точную разметку.

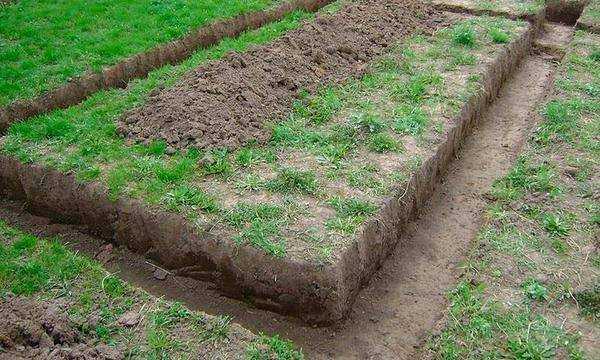

Подготовка траншеи

После того, как произведена разметка, начинается рытье траншеи. Выемка грунта производится на заранее определенную глубину. Обычно для этой цели используется экскаватор, поэтому углы приходится поправлять и подчищать вручную.

Вынутый грунт складируется по бокам траншеи, но чаще всего он вывозится или складируется в отдельном месте.

Ширина траншеи должна обеспечивать достаточно места для монтажа опалубки, для чего ее обычно принимают на 30 см больше, чем проектная ширина ленты.

Подушка под ленточный фундамент

Песчаная подушка выполняет несколько функций:

Выравнивание дна траншеи, образование ровной горизонтальной опорной линии.
Выполнение дренирующих функций.
Прием нагрузок пучения и перераспределение их по всей длине ленты.

Обычная толщина слоя подушки составляет 10-20 см. Некоторые строители указывают на большие размеры — 30-40 см, но следовать таким советам не рекомендуется. Основная задача слоя подсыпки — выравнивание дна траншеи.

Чем толще слой, тем больше величина оседаний. Песок необходимо тщательно уплотнять, но некоторые оседания происходят в любом случае, поэтому следует ограничивать толщину подушки.

Монтаж опалубки

ОпалубкуЧем выше лента, тем толще доски

При сборке надо соблюдать максимальную плотность соединений, все щели заделываются паклей, деревянными рейками. Собранные щиты аккуратно опускают в траншею и устанавливают в нужном положении.

Снаружи опалубка фиксируется вертикальными и наклонными упорами, изнутри устанавливаются поперечины, определяющие ширину ленты.

Монтаж надо производить максимально прочно и аккуратно, все крепежи располагать снаружи, чтобы впоследствии было легче демонтировать опалубку.

Армирование

Толщина арматуры для мелкозаглубленной ленты колеблется в пределах 10-12 мм для рабочих, и 6-8 мм для гладких стержней.

Можно произвести сложные расчеты, или использовать онлайн-калькуляторы, но в подавляющем большинстве случаев результат будет именно таким.

Используется традиционная металлическая или современная композитная арматура, не способная к коррозии и обладающая малым весом.

Вязка арматуры

Сборка арматурного каркаса производится методом вязки. Для этого нужна мягкая отожженная проволока толщиной около 1 мм. Процесс вязки прост — кусок проволоки длиной 25-30 см сгибают пополам, получая род петли.

Затем ее заводят снизу под соединение прутков, поднимают концы вверх, обхватывая соединение. Затем концом специального крючка подцепляют петлю и несколько раз (4-6) закручивают вокруг другого конца.

Получается прочное и плотное соединение.

Выбор бетона для заливки

Наиболее предпочтительным вариантом является применение бетона марки М200. Он обладает достаточной прочностью, устойчивостью к нагрузкам и внешним воздействиям.

Менее прочные марки использовать не рекомендуется, так как бетон имеет большие допуски по качеству и может оказаться совсем слабым, хотя марка материала будет выдержана.

Использование бетона М200 гарантированно обеспечит нужное качество материала.

Заливка

ЗаливкаОна производится из нескольких точек, равномерно расположенных по всему периметру ленты

Залитый материал штыкуют или обрабатывают виброплитой для удаления пузырьков воздуха. Затем ленту накрывают полиэтиленом для защиты от контакта с солнечными лучами. В течение 10 дней опалубку снимать нельзя.

В это время необходим периодический полив водой — первые 3 дня это делается каждые 4 часа, затем неделю полив производят трижды в сутки. Набор конструкционной твердости считается завершенным после 28 дней выдержки.

Виды ленточного фундамента по способу устройства

В зависимости от конструктивных особенностей ленточные фундаменты бывают монолитными и сборными. Они же, в свою очередь, могут подразделяться на монолитные фундаменты с вертикальными опорами и сборные ленты из кирпича или пеноблока.

Монолитный ленточный фундамент

При устройстве монолитного ленточного основания армирование и заливка фундамента выполняются непосредственно на строительном объекте. В результате достигается общая целостность и неразрывность несущей ленты.

Монолитный ленточный фундамент представляет собой неразрывную железобетонную ленту по всему периметру строения

Монолитные типы фундаментов, независимо от технологии, применяются для постройки объектов различного назначения на пучинистых и подвижных типах грунта. Монолитность конструкции обеспечивает высокую прочность и надёжность несущего основания.

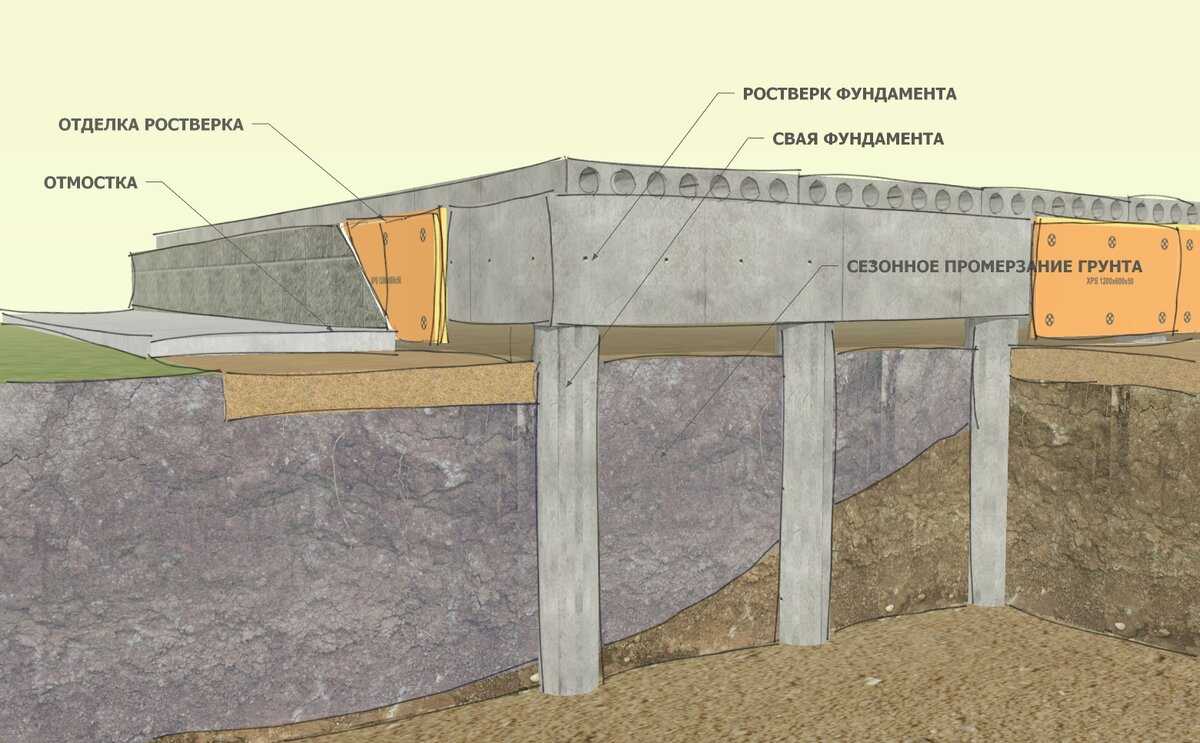

Свайно- и столбчато-ленточный фундамент

Свайно-ленточные и столбчато-ленточные типы фундаментов представляют собой монолитную ленту из железобетона, расположенную на опорах, заглублённых в землю. По сути, эти типы фундаментов — не что иное, как модернизированный вариант свайных или столбчатых фундаментов с ростверком.

Столбы или сваи располагаются по периметру фундамента с шагом 2 м

В первом случае в качестве опор используются стальные изделия в виде свай различной длины, которые ввинчиваются в грунт ручным или автоматизированным способом. Во втором — опоры изготавливаются из той же бетонной смеси, которая используется для заливки несущей ленты.

Обустройство свайных и столбчатых фундаментов ленточного типа обосновано только при строительстве объектов на участках с большой глубиной промерзания почвы. Стальные сваи или железобетонные столбы, заглублённые ниже уровня промерзания грунта, будут распределять нагрузку, которая передаётся от железобетонной ленты.

Сборный ленточный фундамент

Основным материалом для возведения сборного ленточного фундамента являются железобетонных фундаментные блоки (ФБС), изготовленные из тяжёлых марок бетона. Из блоков формируется несущая лента фундамента, которая располагается по периметру и площади будущего строения. Для соединения блоков между собой используется бетон марки М350 и стальная арматура ?15 мм.

После сборки фундамента внешняя поверхность несущего основания обрабатывается гидроизоляционными материалами. Наиболее часто используется битумная мастика и специальные битумные мембраны, которые имеют самоклеящуюся основу.

Сборный ленточный фундамент состоит из железобетонных фундаментных блоков, связанных бетоном

Главное преимущество сборного ленточного фундамента — это малые сроки возведения. В отличие от монолитного основания не придётся ждать набора минимальной прочности бетонной смеси. К постройке дома можно приступать уже через несколько дней с момента сборки ленты.

Несмотря на это преимущество, сборный ленточный фундамент используется для строительства частных домов чуть реже, чем монолитное основание из бетона. Во многом это связано с тем, что сборная конструкция не подходит для использования на подвижных типах грунта. При одинаковой толщине показатели прочности сборной конструкции ниже монолитной на 20–30%.

Ленточный фундамент из кирпича

Ленточные фундаменты из кирпича представляют собой сборную конструкцию и часто используются для строительства одноэтажных домов по каркасной технологии. Для изготовления ленты применяется обожжённый полнотелый кирпич. Глубина заложения — 40–50 см.

Ленточный фундамент из кирпича отличается высокой ремонтопригодностью, но требует обустройства качественной гидроизоляции

После сборки, как и в случае с блоками, необходимо обустройство полноценного гидроизоляционного слоя. К преимуществам этого фундамента можно отнести:

жёсткость конструкции;
высокую ремонтопригодность;
простоту обустройства.

Если проводить более детальное сравнение кирпича с железобетонными блоками, то фундаменты из блоков отличаются меньшей гигроскопичностью и более высокой прочностью. Кирпич более хрупок, что влияет не только на периодичность проводимого ремонта, но и на срок службы конструкции в целом. С учётом этого ленточный фундамент из кирпича рекомендуется возводить на участках с сухой и твёрдой почвой, а также при низком залегании грунтовых вод.

Видео строительства ленточного фундамента своими руками

Фундамент — это та часть здания, которая после окончания строительства не может быть переделана, исправлена или дополнена какими-то элементами. Можно установить дополнительные стены, расширить или наоборот, заложить проемы, достроить дополнительный этаж, изменить конструкцию крыши, а фундамент по-прежнему останется таким, каким вы его сделаете во время фундамента своими руками по технологии ничем не отличается от строительства фундамента специалистами. Чтобы дом был крепким и надежным, нужен прочный фундамент, способный выдержать любые капризы природы и весовые нагрузки.В нашей статье мы расскажем о подготовительных работах, правилах замеса бетонной смеси, технологии заливки основания и дадим ответ на волнующие многих застройщиков вопросы.

Формирование и монтаж арматурного каркаса

Расчёт несущей арматуры для фундаментов зданий индивидуального жилищного строительства не требуется и принимается конструктивно на основании положений СП 52-101-2003. Суммарное сечение стержней несущей арматуры назначается равным % от площади сечения ленты.

При расчёте, ширина, высота ленты берутся в миллиметрах. Например, при ширине 380 мм, высоте 1500 мм, площадь сечения ленты составит 570 000 мм2, суммарное сечение несущей арматуры — 1140 мм2. По таблице из ГОСТ 5781-82 подбирается арматура для верхнего, нижнего пояса. В нашем случае — 2 стержня арматуры А-400 диаметром 14 мм для верхнего пояса, 3 стержня арматуры А-400 диаметром 18 мм у нижнего пояса.

Конструктивные требования для каркаса регламентируются СНиП 52-101-2003, пункт 8:

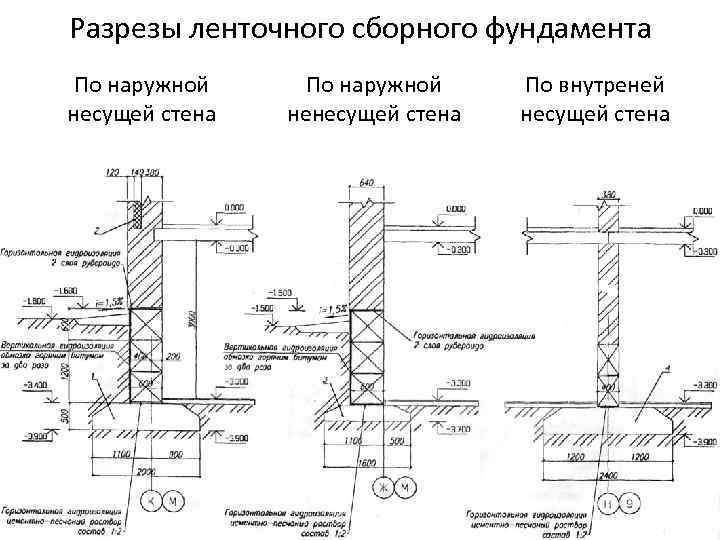

План сборочного основания

В плане для обустройства сборного фундамента изображается разрез сооружаемого здания в горизонтальной плоскости масштабом 1:200 или 1:400. В документе детально обозначается структура основы относительно осей постройки.

В плане указываются конкретные сведения:

глубина заложения сборных элементов;размер, конфигурация и раскладка блоков и подушек;поперечные разрезы основания в нескольких местах в масштабе 1:25 или 1:50;расположение линий прокладки коммуникаций.

К плану прилагается пояснительная записка, где указываются технологические стадии процесса обустройства основания, характеристики отдельных элементов, структура фундамента и прочая важная информация.
